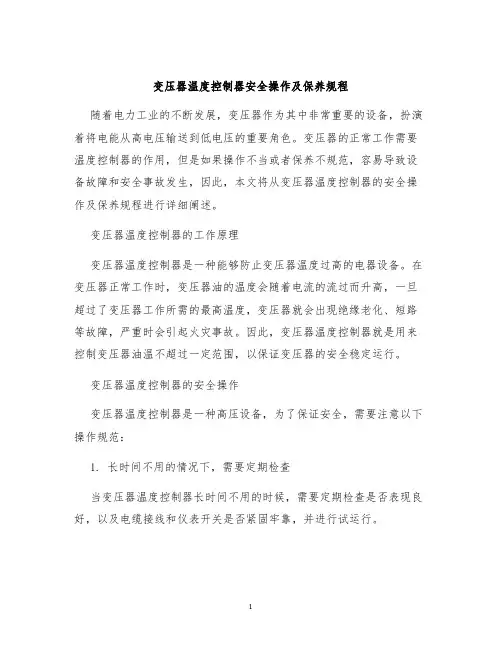

变压器温度控制器安全操作及保养规程随着电力工业的不断发展，变压器作为其中非常重要的设备，扮演着将电能从高电压输送到低电压的重要角色。

变压器的正常工作需要温度控制器的作用，但是如果操作不当或者保养不规范，容易导致设备故障和安全事故发生，因此，本文将从变压器温度控制器的安全操作及保养规程进行详细阐述。

变压器温度控制器的工作原理变压器温度控制器是一种能够防止变压器温度过高的电器设备。

在变压器正常工作时，变压器油的温度会随着电流的流过而升高，一旦超过了变压器工作所需的最高温度，变压器就会出现绝缘老化、短路等故障，严重时会引起火灾事故。

因此，变压器温度控制器就是用来控制变压器油温不超过一定范围，以保证变压器的安全稳定运行。

变压器温度控制器的安全操作变压器温度控制器是一种高压设备，为了保证安全，需要注意以下操作规范：1. 长时间不用的情况下，需要定期检查当变压器温度控制器长时间不用的时候，需要定期检查是否表现良好，以及电缆接线和仪表开关是否紧固牢靠，并进行试运行。

2. 移动中需要注意当需要移动变压器温度控制器的时候，要注意避免电缆受到损坏，移动过程中要轻拿轻放，不能重物碾压。

3. 测量之前必须断开电源当需要对变压器温度控制器进行电气量测时，必须断开电源，并采用安全可靠的工具和设备进行测量。

4. 定期检查仪表的准确度在变压器温度控制器的使用过程中，要定期检查温度控制器的仪表准确度，以保证各项指标正常。

5. 定期检查冷却系统在变压器温度控制器的使用过程中，需要定期检查冷却系统的运行情况，保证散热管的通畅，以免油温过高导致安全事故的发生。

变压器温度控制器的保养规程为了更好的保护变压器温度控制器，需要做好以下保养规程：1. 定期更换变压器油当变压器油使用时间久了，油质会变差，容易引发变压器故障，因此需要定期更换变压器油。

2. 定期清洗散热管为了保证变压器温度控制器的散热功能，需要定期清洗与检查所用散热管是否通畅，以确保接触良好，并将清洗记录做好备份。

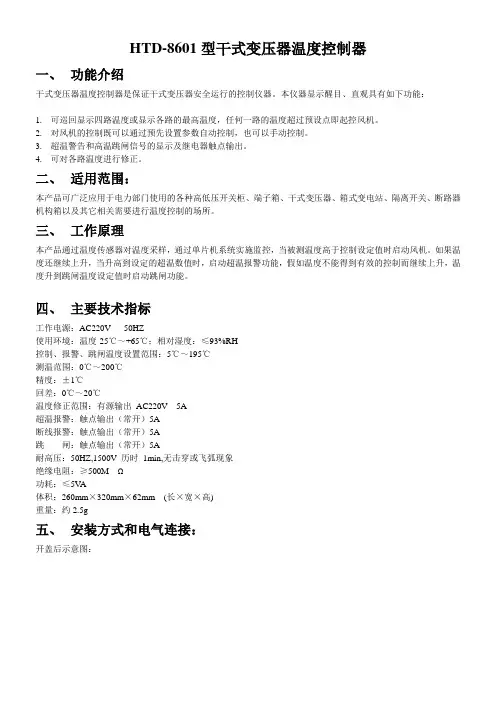

HTD-8601型干式变压器温度控制器一、功能介绍干式变压器温度控制器是保证干式变压器安全运行的控制仪器。

本仪器显示醒目、直观具有如下功能：1.可巡回显示四路温度或显示各路的最高温度，任何一路的温度超过预设点即起控风机。

2.对风机的控制既可以通过预先设置参数自动控制，也可以手动控制。

3.超温警告和高温跳闸信号的显示及继电器触点输出。

4.可对各路温度进行修正。

二、适用范围：本产品可广泛应用于电力部门使用的各种高低压开关柜、端子箱、干式变压器、箱式变电站、隔离开关、断路器机构箱以及其它相关需要进行温度控制的场所。

三、工作原理本产品通过温度传感器对温度采样，通过单片机系统实施监控，当被测温度高于控制设定值时启动风机。

如果温度还继续上升，当升高到设定的超温数值时，启动超温报警功能，假如温度不能得到有效的控制而继续上升，温度升到跳闸温度设定值时启动跳闸功能。

四、主要技术指标工作电源：AC220V 50HZ使用环境：温度-25℃～+65℃；相对湿度：≤93%RH控制、报警、跳闸温度设置范围：5℃～195℃测温范围：0℃～200℃精度：±1℃回差：0℃～20℃温度修正范围：有源输出AC220V 5A超温报警：触点输出（常开）5A断线报警：触点输出（常开）5A跳闸：触点输出（常开）5A耐高压：50HZ,1500V 历时1min,无击穿或飞弧现象绝缘电阻：≥500M Ω功耗：≤5V A体积：260mm×320mm×62mm (长×宽×高)重量：约2.5g五、安装方式和电气连接：开盖后示意图：安装孔：四个，中心距离：266×158mm 接线端子：说明：1，2工作电源AC220V3, 4风机控制触点5，6超温报警触点7，8跳闸报警触点9，10断线报警触点六、操作说明1.按键介绍：仪器共有三个按键：设置键“SET”减键“-”、加键“+”，其中“+”还有显示方式切换功能，减键“-”还有手动/自动切换功能。

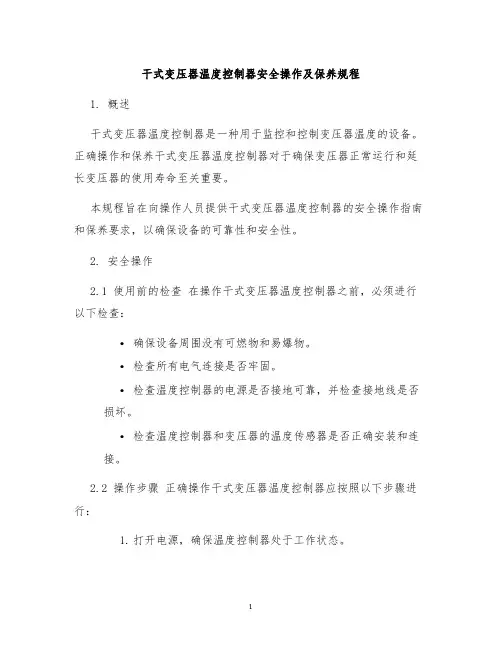

干式变压器温度控制器安全操作及保养规程1. 概述干式变压器温度控制器是一种用于监控和控制变压器温度的设备。

正确操作和保养干式变压器温度控制器对于确保变压器正常运行和延长变压器的使用寿命至关重要。

本规程旨在向操作人员提供干式变压器温度控制器的安全操作指南和保养要求，以确保设备的可靠性和安全性。

2. 安全操作2.1 使用前的检查在操作干式变压器温度控制器之前，必须进行以下检查：•确保设备周围没有可燃物和易爆物。

•检查所有电气连接是否牢固。

•检查温度控制器的电源是否接地可靠，并检查接地线是否损坏。

•检查温度控制器和变压器的温度传感器是否正确安装和连接。

2.2 操作步骤正确操作干式变压器温度控制器应按照以下步骤进行：1.打开电源，确保温度控制器处于工作状态。

2.确认温度控制器显示屏上的温度单位和温度范围设置是否正确。

3.监控温度控制器显示屏上的变压器温度信息，确保其处于正常范围内。

4.如果温度超出设定范围，及时采取必要的措施，如及时关闭设备并通知相关人员。

5.定期检查温度控制器的运行状态，确保其正常工作。

2.3 应急措施在干式变压器温度控制器发生故障或温度超出安全范围时，应立即采取以下应急措施：1.尽快关闭电源，切断设备的供电。

2.通知维修人员进行检修和维护。

3.在发生火灾或意外事故时，立即启动灭火器，并通知相关人员进行疏散和应急处理。

3. 保养规程3.1 定期清洁定期清洁温度控制器的外壳和显示屏，使用干净柔软的布进行擦拭，不要使用酸性、碱性或有机溶剂清洁剂。

3.2 定期检查定期检查温度控制器的工作状态和接线端子，确保其正常运行。

检查包括：•检查电源线和接地线是否损坏。

•检查温度传感器是否正常工作。

•检查继电器和保险丝是否损坏，如果有损坏，及时更换。

3.3 定期校准定期校准温度控制器的温度测量和控制功能，确保其准确性和稳定性。

4. 注意事项4.1 避免过载使用干式变压器温度控制器的额定功率和温度范围是有限的，应避免超过其额定功率和温度范围的使用。

干式变压器结构原理及检修维护干式变压器是一种没有绝缘液体（如油）的变压器，它使用固体绝缘材料来隔离和保护绕组。

它的常见应用包括电力系统、工业设备和建筑物等，由于其较小的容积、免维护和安装便捷等优点，成为许多场合的首选。

下面将对干式变压器的结构原理及检修维护进行详细介绍。

一、干式变压器结构原理：1.绕组结构：干式变压器的绕组采用多层低电阻绝缘材料包裹，并通过特殊的固定结构使其紧密固定，以确保绕组间距和绝缘性能。

2.核心结构：干式变压器的铁芯通常由多个铁片组成，通过压接、焊接或热熔连接等方式连接在一起。

绝缘材料被用于分隔各个铁芯片，确保电流在铁芯中的正确流动路径，同时减少铁芯振动和噪音。

3.冷却系统：为了散热并保持变压器的温度稳定，干式变压器通常配备有冷却风扇或风道。

冷却风扇能够通过自然对流或强制对流方式，将热量从变压器的绕组和铁芯中带走，以保持变压器的工作温度在合理范围内。

二、干式变压器检修维护：1.清洁：定期对干式变压器进行清洁，包括外壳、绕组、铁芯和冷却系统等。

可以使用软刷或吸尘器等工具进行清洁，注意不要损坏绝缘材料和绕组。

2.绝缘检测：定期进行绝缘检测，可以使用绝缘电阻计或高压测试仪等设备，检测变压器的绝缘电阻是否正常。

绝缘电阻低于一定数值时，需要及时采取措施，如清洁绝缘材料、更换绝缘材料等。

3.紧固件检查：定期检查干式变压器的各个连接紧固件，确保其牢固可靠，特别是铁芯连接的紧固件，以防止松动和振动。

4.涂层维护：定期检查干式变压器的绝缘涂层是否完好，如发现破损或老化，及时进行维修或更换。

5.温度检测：定期检测干式变压器的工作温度，特别是绕组的温度，确保其在设计范围内。

温度过高可能导致绝缘材料老化和变压器性能下降。

6.风道清理：定期清理干式变压器的冷却系统，包括风扇和风道，以确保热量能够有效地散发出去，防止变压器过热。

以上是对干式变压器结构原理及检修维护的介绍，通过定期的检修和维护，能够确保干式变压器的正常运行和延长使用寿命。

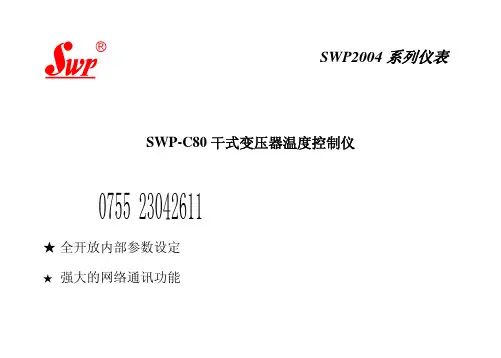

SWP2004系列仪表SWP-C80干式变压器温度控制仪0755 ********★ 全开放内部参数设定★ 强大的网络通讯功能目 录一、功能概述..................................................................１二、校对指标..................................................................２三、型号分类与功能说明........................................................３四、面板说明..................................................................４五、使用简介..................................................................６六、使用说明..................................................................８七、一般的异常现象及处理方法................................................２０八、配件清单................................................................２１九、订货须知................................................................２１ 附录1：传感电缆、通讯电缆、信号线结构图.....................................２２ 附录2：SWP-C80-T220电气外接线图.............................................２５ 附录3：SWP-C80-T380电气外接线图.............................................２６ 维护与质保..................................................................２７一、功能概述SWP一C80一T220（380）系列干式变压器温度控制器，是保证干式变压器安全运行的控制装置。

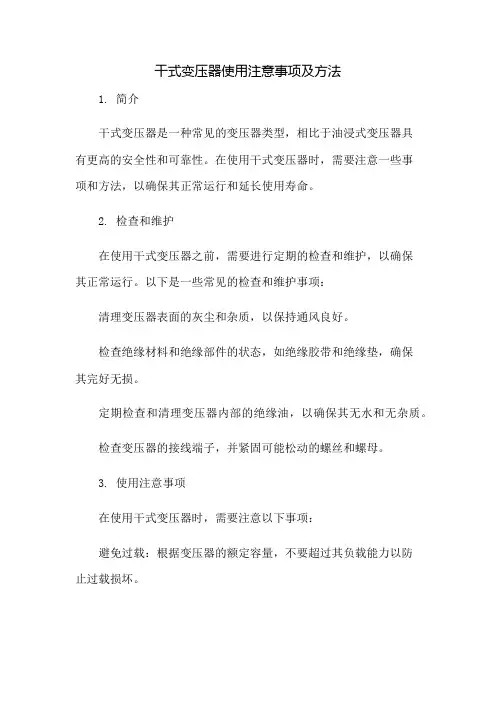

干式变压器使用注意事项及方法1. 简介干式变压器是一种常见的变压器类型，相比于油浸式变压器具有更高的安全性和可靠性。

在使用干式变压器时，需要注意一些事项和方法，以确保其正常运行和延长使用寿命。

2. 检查和维护在使用干式变压器之前，需要进行定期的检查和维护，以确保其正常运行。

以下是一些常见的检查和维护事项：清理变压器表面的灰尘和杂质，以保持通风良好。

检查绝缘材料和绝缘部件的状态，如绝缘胶带和绝缘垫，确保其完好无损。

定期检查和清理变压器内部的绝缘油，以确保其无水和无杂质。

检查变压器的接线端子，并紧固可能松动的螺丝和螺母。

3. 使用注意事项在使用干式变压器时，需要注意以下事项：避免过载：根据变压器的额定容量，不要超过其负载能力以防止过载损坏。

防止湿气和水分：保持变压器周围环境干燥，并防止水分进入变压器内部，以防止绝缘材料受潮。

避免短路：确保正确接地和绝缘工作，以防止电流短路和火灾。

不要随意改变变压器的接线方式，如果需要调整，请在合适的条件下进行。

4. 故障排除和维修如果发现干式变压器出现故障，应及时进行排除和维修。

以下是一些常见的故障排除和维修方法：检查变压器是否过热，如果发现过热现象，应立即停止使用并寻求专业的维修帮助。

检查变压器的绝缘状态，如有破损或老化，需要及时更换或修复。

检查变压器的接线端子和连接器，确保其紧固可靠，避免松动造成故障。

如果变压器出现异常噪音或振动，需要立即停机检修。

5.通过遵守干式变压器的使用注意事项和方法，可以确保其正常运行和延长使用寿命。

定期的检查和维护以及及时的故障排除和维修是保持变压器安全可靠运行的关键。

请务必在使用干式变压器之前仔细阅读并遵守厂家的相关使用说明和安全操作规程。

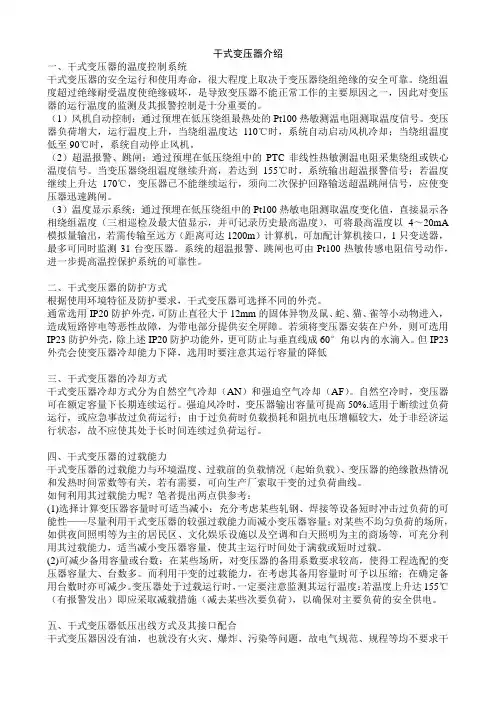

干式变压器介绍一、干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

（1）风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。

变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。

（2）超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。

当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。

（3）温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度（三相巡检及最大值显示，并可记录历史最高温度），可将最高温度以4～20mA 模拟量输出，若需传输至远方（距离可达1200m）计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。

系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。

二、干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同的外壳。

通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。

若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。

但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低三、干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。

自然空冷时，变压器可在额定容量下长期连续运行。

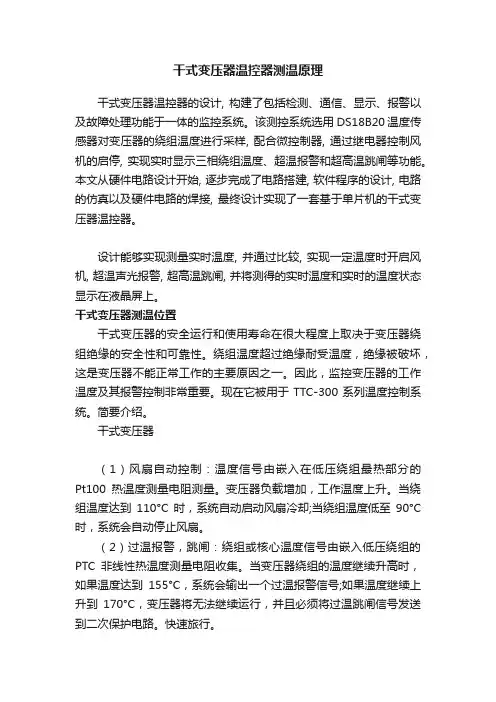

干式变压器温控器测温原理干式变压器温控器的设计, 构建了包括检测、通信、显示、报警以及故障处理功能于一体的监控系统。

该测控系统选用DS18B20温度传感器对变压器的绕组温度进行采样, 配合微控制器, 通过继电器控制风机的启停, 实现实时显示三相绕组温度、超温报警和超高温跳闸等功能。

本文从硬件电路设计开始, 逐步完成了电路搭建, 软件程序的设计, 电路的仿真以及硬件电路的焊接, 最终设计实现了一套基于单片机的干式变压器温控器。

设计能够实现测量实时温度, 并通过比较, 实现一定温度时开启风机, 超温声光报警, 超高温跳闸, 并将测得的实时温度和实时的温度状态显示在液晶屏上。

干式变压器测温位置干式变压器的安全运行和使用寿命在很大程度上取决于变压器绕组绝缘的安全性和可靠性。

绕组温度超过绝缘耐受温度，绝缘被破坏，这是变压器不能正常工作的主要原因之一。

因此，监控变压器的工作温度及其报警控制非常重要。

现在它被用于TTC-300系列温度控制系统。

简要介绍。

干式变压器（1）风扇自动控制：温度信号由嵌入在低压绕组最热部分的Pt100热温度测量电阻测量。

变压器负载增加，工作温度上升。

当绕组温度达到110°C时，系统自动启动风扇冷却;当绕组温度低至90°C 时，系统会自动停止风扇。

（2）过温报警，跳闸：绕组或核心温度信号由嵌入低压绕组的PTC非线性热温度测量电阻收集。

当变压器绕组的温度继续升高时，如果温度达到155°C，系统会输出一个过温报警信号;如果温度继续上升到170°C，变压器将无法继续运行，并且必须将过温跳闸信号发送到二次保护电路。

快速旅行。

（3）温度显示系统：温度变化值由嵌入低压绕组的Pt100热敏电阻测量，直接显示各相绕组的温度（三相检查和最大值显示，历史最高温度）可以记录）。

最高温度输出为4~20mA模拟量。

如果要将其传输到远程计算机（距离可达1200米），它可以配备计算机接口，1个发射器，并且可以同时监控多达31个变压器。

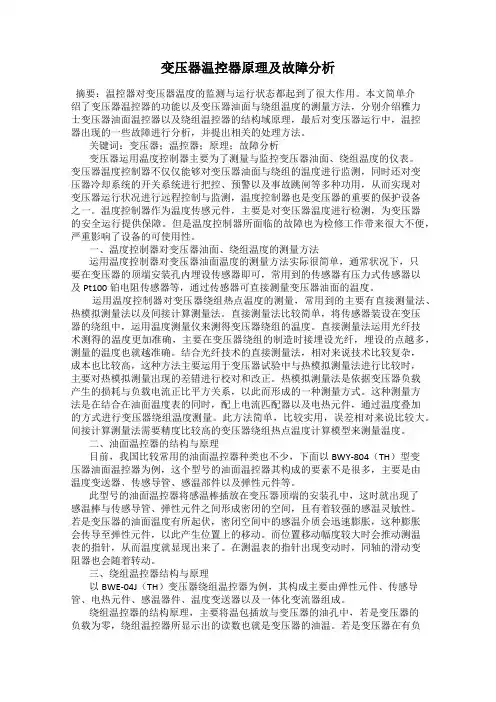

变压器温控器原理及故障分析摘要：温控器对变压器温度的监测与运行状态都起到了很大作用。

本文简单介绍了变压器温控器的功能以及变压器油面与绕组温度的测量方法，分别介绍雅力士变压器油面温控器以及绕组温控器的结构域原理，最后对变压器运行中，温控器出现的一些故障进行分析，并提出相关的处理方法。

关键词：变压器；温控器；原理；故障分析变压器运用温度控制器主要为了测量与监控变压器油面、绕组温度的仪表。

变压器温度控制器不仅仅能够对变压器油面与绕组的温度进行监测，同时还对变压器冷却系统的开关系统进行把控、预警以及事故跳闸等多种功用，从而实现对变压器运行状况进行远程控制与监测，温度控制器也是变压器的重要的保护设备之一。

温度控制器作为温度传感元件，主要是对变压器温度进行检测，为变压器的安全运行提供保障。

但是温度控制器所面临的故障也为检修工作带来很大不便，严重影响了设备的可使用性。

一、温度控制器对变压器油面、绕组温度的测量方法运用温度控制器对变压器油面温度的测量方法实际很简单，通常状况下，只要在变压器的顶端安装孔内埋设传感器即可，常用到的传感器有压力式传感器以及Pt100铂电阻传感器等，通过传感器可直接测量变压器油面的温度。

运用温度控制器对变压器绕组热点温度的测量，常用到的主要有直接测量法、热模拟测量法以及间接计算测量法。

直接测量法比较简单，将传感器装设在变压器的绕组中，运用温度测量仪来测得变压器绕组的温度。

直接测量法运用光纤技术测得的温度更加准确，主要在变压器绕组的制造时接埋设光纤，埋设的点越多，测量的温度也就越准确。

结合光纤技术的直接测量法，相对来说技术比较复杂，成本也比较高，这种方法主要运用于变压器试验中与热模拟测量法进行比较时，主要对热模拟测量出现的差错进行校对和改正。

热模拟测量法是依据变压器负载产生的损耗与负载电流正比平方关系，以此而形成的一种测量方式。

这种测量方法是在结合在油面温度表的同时，配上电流匹配器以及电热元件，通过温度叠加的方式进行变压器绕组温度测量。

力得干式变压器温度控制器说明书力得干式变压器温度控制器说明书产品介绍•产品名称：力得干式变压器温度控制器•功能：用于监测干式变压器的温度，实时控制变压器的温升，从而保护变压器的正常运行。

产品特点•高精度：采用先进的温度传感器和控制算法，保证温度检测和控制的精确度。

•可靠性强：稳定的硬件设计和可靠的软件算法，确保产品的长时间稳定运行。

•易安装：产品设计紧凑，安装方便快捷，适用于各种变压器的安装环境。

•易操作：通过简单明了的界面和操作指南，用户可以轻松了解变压器的温度状况，并进行相应的控制操作。

使用步骤1.安装控制器：根据产品说明书，将控制器正确安装在干式变压器上。

2.连接电源：将控制器与电源连接，确保电源电压符合产品规定的工作电压范围。

3.连接温度传感器：根据控制器说明书，将温度传感器正确连接到变压器的合适位置。

4.开机：接通电源，控制器自动进入工作状态，开始监测变压器的温度。

5.温度监测：通过控制器的显示屏和操作面板，可以实时监测变压器的温度状况。

6.温度控制：根据实际需要，设定变压器的温度上限和报警阈值，控制器将根据设定的参数进行温度控制。

7.故障报警：当变压器温度超过设定的上限或达到报警阈值时，控制器会发出警报并显示相应的故障信息。

8.维护保养：定期清洁和检查控制器的连接线路和传感器，确保其正常工作。

注意事项•在安装和操作过程中，请务必参考产品说明书，并遵守相应的安全规范。

•请勿将产品暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响产品的性能和寿命。

•请勿擅自拆卸产品，以免引起故障或损坏产品。

•如遇到故障或异常情况，请及时与售后服务联系，并提供详细的故障描述和操作步骤。

结语力得干式变压器温度控制器是一款功能强大、可靠性高的产品，它可以帮助用户实时监测和控制变压器的温度，保护变压器的正常运行。

通过简单的安装和操作，用户可以轻松使用该控制器，并及时发现和处理温度异常，确保变压器的安全运行。

如果您有任何疑问或需求，敬请联系我们的售后服务，我们将竭诚为您提供帮助。

干式变压器温控仪说明书(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除干式变压器温控仪/干式变压器温控器型号:HAD-LD-B10一、概述HAD-LD-B10系列干式变压器温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。

利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。

由于采用目前最先进的德国RISC单片计算机并结合先进的I2C 存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。

同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。

二、主要技术参数1、使用环境环境温度 -10℃～+55℃相对温度 5～95%大气压 60～160Kpa工作电压 AC170～AC250V（48～60Hz）2、测量范围～200℃3、分辨率℃4、测量精度±1℃±1℃6、功耗＜8VA7、重量＜1Kg8、传感器参数 Pt1009、抗干扰性能符合JB/T7631标准10、触点容量风机 AC125/10A或AC220/7A 三组（选配）或单相有源风机AC220/21A 一组超温报警 AC125/10A或AC220/7A 一组超温跳闸 AC125/10A或AC220/7A 一组11、仪表外型尺寸 80×160×134mm嵌装开孔尺寸 152×76mm注：设置时应遵循T4＞13＞T2＞T1+4（4为风机启停的最小回差值）1、设置键：正常工作状态时按此键可进入参数设置状态；参数设置状态时按此键将设置参数写入并进入下一参数设置；“黑匣子”记录检查状态时按此键可结束检查记录状态进入正常工作状态；功能检测状态时按此键进入正常工作状态‘2、移位/风机键：正常工作状态时按此键可手动开关风机；参数设置状态时按此键可改变设置闪烁位；“黑匣子”记录检查状态时此键无效；3、增加/巡回键：正常工作状态时按此键可切换最高/巡回显示状态；参数设置状态时按此键可使设置闪烁位的数据增加1；“黑匣子”记录检查状态时此键无效；4、记录键：正常工作状态时按此键可进入“黑匣子”记录检查状态；参数设置状态时按此键无效；“黑匣子”记录检查状态时连续按此键可将全部记录检查完并进入正常工作状态；功能检测状态时按此键可模似温度值输入温控器；（为防止误跳闸，模似输入温度大于等于设定超温跳闸温度值时，温控器不发出跳闸信号，仅面板上跳闸指示灯亮）。

B W D K干式变压器温控器说明书Prepared on 21 November 2021干式变压器温控器说明书（BWD3K130系列）江西华达电子电脑有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。

本温控器有危险电压,并监控危险的电力变压器。

如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1.本温控器的输入电源为：220VAC，50Hz；2.请确保所有电气连接正确、牢固；3.本温控器接通电源后，请不要接触外露的带电部件；4.以下部件带有危险电压：–电源端子2、3；–风机输出端子12、14千万不能短路；5.对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！一、产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。

在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

本产品性能符合JB/T7631-2005《变压器用电子温控器》标准本产品生产体系通过ISO9001：2000质量体系认证本产品被国家科委和国家经贸委评审为1997年度国家重点新产品二、产品型号三、技术参数1?测温范围：-30℃－200℃2?测温精度：0.5%FS±１个字3?分辨率：0.1℃4?工作电压：AC176Ｖ～AC242Ｖ(50Hz)5?功耗：５ＶＡ6?继电器触点容量：10Ａ／220ＶＡＣ7?仪表重量：＜1Kg8?仪表外形尺寸：160mm×80mm×134mm（宽×高×深）9?开孔尺寸：152mm×76mm（宽×高）四、产品功能介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功能。

XMTB-3207A干式变压器温控仪之原理与检修摘要：XMTB-3207A干式变压器温控仪的构成是一个典型的单片机测控系统，它采用了常用的89C51单片机。

本文试分析了该温控仪的工作原理和系统构造，并对几例典型故障的检修进行了介绍与剖析。

关键词：干式变压器XMTB-3207A 单片机报警ERR 干扰由于干式变压器由于具有难燃、安全、维护方便、体积小等特点，现在我国已得到了迅速的普及。

在干式变压器的运行中，如果遇到短路、过载、环境温度过高或冷却通风不良等情况时，就会使变压器因过热而不能正常工作。

对干式变压器一般是用干式变压器温控仪保护的，它能对变压器绕组的运行温度进行监测、报警、并驱动风机实现强迫风冷，这样有效地防止变压器温升过高引发事故。

随着电子技术的发展普及，现在的干式变压器温控仪多采用单片机测控系统，以满足工作可靠，调整简单，读数方便等多方面要求。

下文将介绍XMTB-3207A干式变压器温度控制仪的工作原理，这种温控仪主要具有以下功能：开机自检；A、B、C三相绕组温度巡回显示；三组温度最大值显示；超温、故障报警；直接启停风机等。

如图一所示，温控仪内部是由温度输入调理电路，信号通道选择及A/D转换，单片机处理，输出显示控制等部分组成。

温度输入调理电路由三个相同的通道组成，图二为其中之一。

三个铂热电阻嵌入变压器绕组内，取得的温度信号通过输入电缆送到机内，经op07及外围电路补偿、放大后。

输出到4051单刀八选一模拟开关，4051由单片机AT89C51 ,选择确定输入通道，再到MC14433进行A/D转换。

MC14433是双积分三位半ADC电路，它具有较强的抗干扰能力。

TL431提供其A/D转换时的精密基准电压，这样保证了系统具有较高的精度和抗干扰性。

MC14433转换后的输出数据为BCD码Q0-Q4，段号DS1-DS4，经74LS245缓冲后送到AT89C51 P0口。

单片机AT89C51是系统的核心，处理输入的温度信号、按钮信号，输出显示温度信息，和经74LS373锁存器输出的报警及风机启停等信息。

干式变压器的允许温度和温升1. 引言干式变压器是一种常见的电力设备，用于将高压电能转换为低压电能，广泛应用于发电、输电、配电等领域。

在使用干式变压器时，了解其允许温度和温升是非常重要的，因为这关系到设备的安全运行和寿命。

2. 干式变压器的工作原理干式变压器是由两个或多个线圈绕制在铁芯上构成的。

当高压线圈通电时，通过磁场作用，导致低压线圈中产生感应电流。

这样就实现了将高压转换为低压的功能。

3. 允许温度干式变压器在工作过程中会有一定的损耗，其中主要包括铜损耗和铁损耗。

这些损耗会导致变压器发热，因此需要限制其允许温度，以确保设备正常运行和延长使用寿命。

根据国际标准IEC60076-11《干式电力变压器》规定，干式变压器的允许温度一般分为两种情况：•油浸式变压器：允许温度上限为类别F，即155℃。

•干式变压器：允许温度上限为类别H，即180℃。

4. 温升温升是指变压器工作时的温度升高。

干式变压器的温升主要由铜损耗和铁损耗引起。

其中，铜损耗是指线圈中电流通过导线产生的热量，而铁损耗是指铁芯中磁化和去磁化过程中产生的热量。

根据国际标准IEC60076-11的规定，干式变压器的最大允许温升不应超过其允许温度上限减去环境温度。

例如，对于类别H（180℃）的干式变压器，在环境温度25℃下，其最大允许温升为155℃。

5. 温升测试为了确保干式变压器能够在安全范围内工作，需要进行温升测试。

这个测试是通过将变压器通电，并在一定时间内测量其各部位的温度来进行的。

温升测试需要遵循以下步骤：1.在测试前，先将变压器通电预热一段时间，以使其达到稳定工作状态。

2.使用红外测温仪或接触式温度计对变压器的各部位进行测量，并记录下温度值。

3.测量时间一般为1小时，根据需要可以延长至更长时间。

4.测试结束后，将测得的温度值与允许温度上限进行比较，判断变压器是否符合要求。

6. 温升控制为了控制干式变压器的温升在允许范围内，可以采取一些措施：•设计合理的散热系统：通过增加散热表面积、增加风扇冷却等方式来提高散热效果。

干式变压器使用注意事项及方法.干式变压器使用注意事项及方法引言1. 安装与布置1.1 安装位置选择干式变压器的安装位置应远离易燃易爆物品，并保持通风良好，以便散热和降低温度。

在选择安装位置时，还应考虑周围环境的湿度、噪声等因素，以避免对变压器造成不利影响。

1.2 布置要求在安装干式变压器时，应注意以下布置要求：- 变压器应安装在坚固、平整的地面上，以避免振动和位移。

- 变压器的周围空间应保持足够的空间，以方便检修和维护。

- 变压器安装后，应进行接地，确保安全使用。

- 变压器的高低压侧应标明清晰，以免误操作。

2. 使用方法2.1 开机前检查在每次使用干式变压器之前，应进行以下检查：- 检查变压器的绝缘电阻是否符合要求，确保电气绝缘状态良好。

- 检查变压器各个接线端子是否安全可靠。

- 检查变压器内部是否有异物或杂质，以免影响运行正常。

2.2 正常运行保护在干式变压器的正常运行过程中，需要注意以下保护措施：- 变压器的温升需要控制在安全范围内，避免过热。

- 当变压器周围环境温度过高时，应及时进行降温措施，以保障变压器正常运行。

- 定期检查变压器的运行状态，发现异常及时处理。

3. 维护与保养3.1 清洁保养定期对干式变压器进行清洁保养是保证其正常运行的重要措施。

具体包括：- 清除变压器表面的灰尘和污垢，保持外观整洁。

- 定期清洁变压器的通风口，以确保良好的散热效果。

3.2 绝缘性能定期进行变压器绝缘性能，以确保其绝缘状态符合要求。

方法包括：- 绝缘电阻：使用绝缘电阻仪测量变压器的绝缘电阻。

- 介质损耗：使用介质损耗仪测量变压器的介质损耗情况。

结论通过对干式变压器使用注意事项及方法的介绍，我们可以了解到安装与布置、使用方法、维护与保养等方面对于干式变压器使用的重要性。

只有遵守使用规范和定期进行维护保养，才能保证干式变压器的正常运行和延长其使用寿命。
