变压器基础培训讲义一、变压器的基本知识与原理1.变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

2.变压器的电压比Ku=U1/U2=E1/E2=N1/N2，其中U1为一次侧交流电压，U2为二次测交流电压，E1为自感电动势，E2为互感电动势，N1为一次侧绕组匝数，N2为二次侧绕组匝数。

3.变压器型号标识方式及意义4.变压器连接组别：电压的相位关系有两类：一类是一相中不同侧绕组的电压相位关系；另一类是同侧各相间的电压相位关系。

变压器高、中和低压绕组的结线方式组合在一起就是结线组合。

一相中不同侧绕组的电压相位关系有两种：相位移为0°和180°；同侧各相间的电压相位关系有三种：相电压相位移120°，线电压相位移120°，线、相电压可有相位移30°；目前变压器的常用接法有Y与D两种，配电变压器也有采用Z接法的；常用的结线组合：对于双绕组三相变压器有Yy、Yd和Yz；对于三绕组三相变压器有Yyd、Yyy、Yad和Yay等。

5.变压器的基本结构包含五大部分，即铁心、绕组、油箱、器身和附件。

6.变压器的用途和分类6.1 变压器按用途可分为电力变压器和电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压器、互感器等其他特种变压器。

6.2 变压器按容量可分为中小型变压器、大型变压器和特大型变压器。

其中中小型变压器电压在35kV及以下，容量在10～6300kVA；大型变压器电压在63～110kV，容量在6300～63000kVA；特大型变压器电压在220kV及以上，容量在31500～360000kVA（及以上）。

6.3 变压器按相数可分为单相变压器和三相变压器。

6.4 变压器按绕组数量可分为双绕组变压器、三绕组变压器和自耦电力变压器。

6.5 变压器按调压方式可分为无载调压变压器和有载调压变压器。

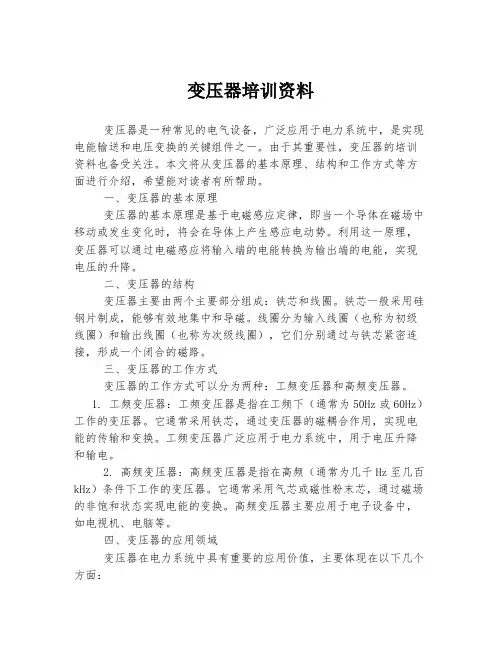

变压器培训资料变压器是一种常见的电气设备，广泛应用于电力系统中，是实现电能输送和电压变换的关键组件之一。

由于其重要性，变压器的培训资料也备受关注。

本文将从变压器的基本原理、结构和工作方式等方面进行介绍，希望能对读者有所帮助。

一、变压器的基本原理变压器的基本原理是基于电磁感应定律，即当一个导体在磁场中移动或发生变化时，将会在导体上产生感应电动势。

利用这一原理，变压器可以通过电磁感应将输入端的电能转换为输出端的电能，实现电压的升降。

二、变压器的结构变压器主要由两个主要部分组成：铁芯和线圈。

铁芯一般采用硅钢片制成，能够有效地集中和导磁。

线圈分为输入线圈（也称为初级线圈）和输出线圈（也称为次级线圈），它们分别通过与铁芯紧密连接，形成一个闭合的磁路。

三、变压器的工作方式变压器的工作方式可以分为两种：工频变压器和高频变压器。

1. 工频变压器：工频变压器是指在工频下（通常为50Hz或60Hz）工作的变压器。

它通常采用铁芯，通过变压器的磁耦合作用，实现电能的传输和变换。

工频变压器广泛应用于电力系统中，用于电压升降和输电。

2. 高频变压器：高频变压器是指在高频（通常为几千Hz至几百kHz）条件下工作的变压器。

它通常采用气芯或磁性粉末芯，通过磁场的非饱和状态实现电能的变换。

高频变压器主要应用于电子设备中，如电视机、电脑等。

四、变压器的应用领域变压器在电力系统中具有重要的应用价值，主要体现在以下几个方面：1. 输电：变压器能够将发电厂产生的高电压电能通过变压器升高后进行远距离输送，然后再通过变压器降压供给用户，通过变压器的电能输送，将电力从发电厂传送到用户。

2. 电压变换：变压器能够将输入端的电压升高或降低到需要的电压水平，满足不同设备和系统的电压需求。

3. 隔离：变压器能够将输入端与输出端隔离，有效地防止电气设备之间的相互影响，提高电气系统的安全性和稳定性。

4. 良好的调压性能：变压器能够平稳地进行电压调整，保证供电质量，提高系统的稳定性。

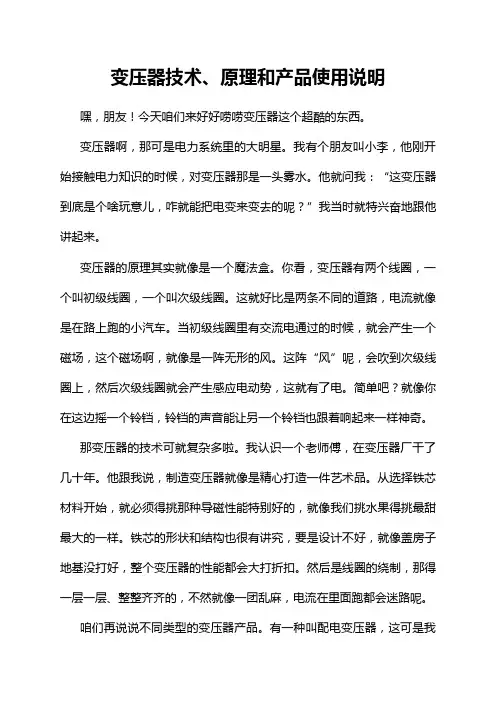

变压器技术、原理和产品使用说明嘿，朋友！今天咱们来好好唠唠变压器这个超酷的东西。

变压器啊，那可是电力系统里的大明星。

我有个朋友叫小李，他刚开始接触电力知识的时候，对变压器那是一头雾水。

他就问我：“这变压器到底是个啥玩意儿，咋就能把电变来变去的呢？”我当时就特兴奋地跟他讲起来。

变压器的原理其实就像是一个魔法盒。

你看，变压器有两个线圈，一个叫初级线圈，一个叫次级线圈。

这就好比是两条不同的道路，电流就像是在路上跑的小汽车。

当初级线圈里有交流电通过的时候，就会产生一个磁场，这个磁场啊，就像是一阵无形的风。

这阵“风”呢，会吹到次级线圈上，然后次级线圈就会产生感应电动势，这就有了电。

简单吧？就像你在这边摇一个铃铛，铃铛的声音能让另一个铃铛也跟着响起来一样神奇。

那变压器的技术可就复杂多啦。

我认识一个老师傅，在变压器厂干了几十年。

他跟我说，制造变压器就像是精心打造一件艺术品。

从选择铁芯材料开始，就必须得挑那种导磁性能特别好的，就像我们挑水果得挑最甜最大的一样。

铁芯的形状和结构也很有讲究，要是设计不好，就像盖房子地基没打好，整个变压器的性能都会大打折扣。

然后是线圈的绕制，那得一层一层、整整齐齐的，不然就像一团乱麻，电流在里面跑都会迷路呢。

咱们再说说不同类型的变压器产品。

有一种叫配电变压器，这可是我们日常生活中经常能见到的。

小区里啊，电线杆子上那个方方正正的大铁盒子，很可能就是配电变压器。

它的任务就是把从变电站送来的高压电变成我们家里能用的220伏电。

我记得有一次，小区停电了，大家都在楼下焦急地等着。

维修师傅来了之后，就直接奔向那个配电变压器。

他检查的时候还嘟囔着：“这小家伙可不能出问题啊，不然大家都没法过日子咯。

”还有一种是电力变压器，这可就是个大家伙了，一般在变电站里。

它们承担着把发电厂发出来的电进行升压或者降压的重任。

你可以想象一下，如果没有电力变压器，发电厂发出来的电怎么能顺利地送到千里之外的城市呢？那简直就是不可能的事儿。

变压器培训资料xx年xx月xx日CATALOGUE 目录•变压器概述•变压器的基本参数•变压器的性能特点•变压器的选用与配置•变压器的安装与调试•变压器的维护与检修•相关标准与规范01变压器概述定义变压器是一种利用电磁感应原理改变交流电压的设备。

作用变压器的主要作用是变换电压，以便功率传输、分配和变换。

定义和作用种类电力变压器、特种变压器、配电变压器、干式变压器、油浸式变压器等。

结构变压器主要由铁芯和绕组构成，绕组套在铁芯上，铁芯与绕组之间有绝缘材料。

种类与结构1工作原理23变压器利用电磁感应原理，通过改变输入输出绕组的匝数比，实现电压的变换。

工作原理输入绕组与输出绕组的匝数比，决定了输出电压与输入电压的比值。

匝数比变压器不改变交流电频率，只改变电压大小。

频率02变压器的基本参数变压器正常工作时能承受的电压，包括输入和输出电压。

额定电压变压器正常工作时能承受的电流，包括输入和输出电流。

额定电流额定电压和电流容量变压器的输出功率与输入功率的比值，也表示变压器的带负载能力。

阻抗表示变压器对交流电的阻碍作用，包括输入阻抗和输出阻抗。

容量与阻抗效率变压器的输出功率与输入功率的比值，表示变压器的能源利用率。

温升变压器正常工作时，由于电流和电压的作用，铁芯和绕组会发热，温升表示其温度变化。

效率与温升变压器运行时产生的声音，其大小与磁芯和绕组的振动有关。

噪声变压器运行时产生的震动，其大小与磁芯和绕组的振动有关。

振动噪声与振动03变压器的性能特点空载特性变压器在无负载情况下的电压和电流关系，通常以曲线表示。

空载时，变压器会消耗一定的无功功率以维持磁场和电场。

负载特性变压器在带负载情况下的电压、电流和功率因数之间的关系，根据负载的不同，变压器会有不同的负载特性曲线。

空载与负载特性短路试验在制造过程中，会对变压器进行短路试验，以检验其短路承受能力及热稳定性能。

短路电流当变压器一侧发生短路时，另一侧流过的电流即为短路电流。

变压器知识培训资料全xx年xx月xx日CATALOGUE 目录•变压器的基本概念•变压器的组成与结构•变压器的工作运行与维护•变压器的性能指标与测试•变压器的设计制造与选型•变压器的发展趋势与新技术应用01变压器的基本概念变压器是一种利用电磁感应原理改变交流电压的设备，主要由初级线圈、铁芯和次级线圈组成。

变压器的定义当一个交流电通过初级线圈时，会产生变化的磁场，这个磁场会在次级线圈中产生感应电动势，从而改变电压大小。

工作原理变压器的定义与工作原理变压器的种类根据不同的用途和性能参数，变压器可分为电力变压器、特种变压器、干式变压器、油浸式变压器等。

变压器的用途变压器在电力、工业、通信、建筑等领域有着广泛的应用，如电力系统中的升压器和降压器，工业中的加热和生产机械的驱动等。

变压器的种类与用途优点变压器具有效率高、维护方便、可靠性高、过载能力强等优点。

缺点变压器也有一定的局限性，如体积大、成本高、对温度和湿度敏感等。

此外，由于其工作原理的限制，变压器的电压和电流调节范围有限。

变压器的优缺点分析02变压器的组成与结构1变压器的组成与结构23变压器主要由初级线圈、次级线圈和铁芯构成。

初级线圈指输入电流的线圈，次级线圈指输出电流的线圈，铁芯是磁力线的通路。

初级和次级线圈的匝数比决定了变压器的变比。

03变压器的工作运行与维护变压器的运行方式变压器的主要组成部分包括初级线圈、次级线圈和铁芯。

变压器的工作原理利用电磁感应原理，当加电时，初级线圈产生磁场，次级线圈产生电动势。

变压器的额定电压和电流根据变压器的额定容量和负载情况，输出电压和电流也不同。

03变压器的维护定期检查变压器的运行状况，清扫灰尘，检查电缆和接线端子等部位，保持变压器的良好状态。

变压器的操作与维护01变压器的安装应选择干燥、通风、无尘的场所，并按照规定的方法和步骤进行安装。

02变压器的使用在操作前应了解变压器的使用范围和使用方法，并按照规定操作。

很全的变压器基础知识一、变压器原理及分类1．原理：变压器是借助于电磁感应,以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输电能的一种静止电器。

其基本原理是电磁感应原理，即“电生磁，磁生电”的一种具体应用.2．分类：电力变压器——用于输配电系统按用途分特种变压器—-用于特殊用途的变压器1．升压变压器:把发电机电压升高2．降压变压器:把输电电压降低3．联络变压器:联接几个不同电压等级电力变压器又分为的系统4．配电变压器:把电压降到用户所需电压5．厂用变压器:供发电厂本身用电特种变压器：整流变压器，电炉变压器等。

3．符号含义：□□□□□□□□—□/□□—防护代号(一般不标，TH-湿热,TA—干热）高压绕组额定电压等级（kV）额定容量（kVA）设计序号（1、2、3……；半铜半铝加b）调压方式（无励磁调压不标，Z—有载调压）导线材质（铜线不标，L-铝线)绕组数（双绕组不标，S-三绕组,F—双分裂绕组)循环方式(自然循环不标,P—强迫循环）冷却方式（J—油浸自冷，亦可不标，G-干式空气自冷，C—干式浇注绝缘，F—油浸风冷,S—油水冷)相数（D—单相，S—三相）绕组耦合方式（一般不标，O—自耦）4．油浸变压器(电力）的基本组成：变压器主要由下列部分组成：铁心器身绕组引线和绝缘油箱本体（箱盖、箱壁和箱底或上、下节变压器油箱油箱）油箱附件（放油阀门)调压装置——无励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全气道、吸湿器、油温元件、净油器、气体继电器等出线装置高、中、低压套管、电缆出线等二、组件1．压力释放阀1．1用途及工作特点压力释放阀是用来保护油浸电气设备，例如变压器、高压开关、电容器、有载分接开关等的安全装置，可以避免油箱变形或爆裂。

当油浸电气设备内部发生事故时，油箱内的油被气化，产生大量气体，使油箱内部压力急剧升高。

此压力如不及时释放，将造成油箱变形甚至爆裂。

安装压力释放阀，就是油箱压力升高到释放阀的开启压力时，释放阀在2ms内迅速开启，使油箱内的压力很快降低。

变压器技术交底一、变压器的概述变压器是一种用于改变交流电压的电气设备，它在电力系统中起着至关重要的作用。

通过电磁感应原理，变压器能够将一种电压等级的交流电能转换为另一种电压等级的交流电能，以满足不同用电设备的需求。

变压器的主要组成部分包括铁芯、绕组、油箱、绝缘套管等。

铁芯通常由硅钢片叠成，用于提供磁路；绕组则是由绝缘导线绕制而成，分为初级绕组和次级绕组；油箱用于容纳变压器油，以起到绝缘和散热的作用；绝缘套管用于引出绕组的接线端，并保证其与外部电路的绝缘。

二、变压器的工作原理变压器的工作基于电磁感应定律。

当交流电源施加在初级绕组上时，会产生交变的磁通。

由于铁芯的导磁作用，大部分磁通会穿过次级绕组。

根据电磁感应定律，次级绕组中会感应出电动势，其大小与绕组的匝数成正比。

假设初级绕组的匝数为 N1，次级绕组的匝数为 N2，初级电压为U1，次级电压为 U2，则有以下关系式：U1 ／ U2 ＝ N1 ／ N2这就是变压器实现电压变换的基本原理。

同时，变压器的电流变换关系与电压变换关系相反，即：I1 ／ I2 ＝ N2 ／ N1需要注意的是，变压器在能量传递过程中，理想情况下功率是守恒的，即：P1 ＝ P2三、变压器的分类变压器的种类繁多，常见的分类方式有以下几种：1、按用途分类电力变压器：用于输配电系统，将高电压变换为低电压，或者将低电压变换为高电压。

特种变压器：如电炉变压器、整流变压器、试验变压器等，用于特定的工业场合。

仪用变压器：如电压互感器、电流互感器，用于测量和保护。

2、按绕组数量分类双绕组变压器：具有一个初级绕组和一个次级绕组。

三绕组变压器：有一个初级绕组和两个次级绕组，可实现两种不同电压的输出。

自耦变压器：初级绕组和次级绕组有一部分是共用的，具有节省材料、成本低等优点，但也存在一些安全隐患。

3、按冷却方式分类油浸式变压器：将铁芯和绕组浸泡在变压器油中，通过油的循环来散热。

干式变压器：采用空气冷却，通常用于防火要求较高的场所。

变压器知识培训1. 介绍变压器是一种用来改变交流电压的电气设备。

在电力系统中，变压器起着非常重要的作用，能够将高电压的电能通过变压器转换为适合传输和使用的低电压。

本次培训将介绍变压器的基本原理、工作原理、分类和应用。

通过学习变压器知识，您将更好地理解和运用这一重要的电气设备。

2. 变压器的基本原理变压器基于电磁感应原理工作。

它由两个相互绝缘的线圈——称为初级线圈和副级线圈——以及一个铁芯组成。

当通过初级线圈中流过交流电时，产生变化的磁场会透过铁芯传播到副级线圈中，从而在副级线圈中诱导出电流。

根据理论基础，变压器的工作原理可以总结为以下几点： - 变压器的工作是基于磁通耦合的原理。

当通过变压器的主线圈（即初级线圈）中有交变电流时，变压器的铁芯中就会产生变化的磁场。

- 这个变化的磁场会被传导到副级线圈，并在副级线圈中产生电动势。

- 相对于初级线圈的匝数，副级线圈的匝数决定了变压器的变比。

变压器的变比决定了输入电压和输出电压的比例关系。

3. 变压器的工作原理变压器由于其工作原理的特点，可以将高电压转换为低电压，或者将低电压转换为高电压。

这种转换是通过变比来实现的。

变压器的变比反映了输入电压和输出电压之间的比例关系。

变压器的工作原理可以用以下几个步骤来概括： 1. 当交流电压输入到初级线圈时，产生变化的磁场。

2. 变化的磁场会在铁芯中传播，并诱导出副级线圈中的电动势。

3. 根据变比的关系，副级线圈中的电动势被转换为输出电压。

4. 变压器的分类根据变压器的用途和结构特点，可以将变压器分为多种不同类型。

以下是一些常见的变压器分类： - 按用途分：电力变压器、配电变压器、仪表变压器等。

- 按结构分：干式变压器、油浸式变压器等。

- 按相数分：单相变压器、三相变压器等。

不同类型的变压器具有不同的特点和应用范围，适用于不同的场合。

5. 变压器的应用变压器在电力系统中有广泛的应用。

以下是一些常见的变压器应用场景： - 电力输送：将发电厂产生的高电压输送至远距离的用户。

变电站培训资料(第1期)本期培训内容第一章：电力变压器短路的危害第二章：用电系统常见故障第三章：变压器几种定值保护的区别及参数的设定第四章：干式变压器的日常维护。

第五章：变电站设备故障送电措施（作为设备检修的补充）第一章、电力变压器高低压短路的危害一、概述电力变压器是电力网的核心设备之一，因而其稳定、可靠运行将对电力系统安全起到非常重要的作用。

然而，由于设计制造技术、工艺以及运行维护水平的限制，变压器的故障还是时有发生，尤其是变压器的低压短路故障，大大影响了电力系统的安全稳定运行。

统计资料表明，在变压器损坏的原因中，80％以上是由于变压器低压短路的大电流冲击造成的。

因此，加强变压器的运行维护，采取切实有效措施防止变压器低压短路，对确保变压器的安全稳定运行有重要的意义。

变压器出现高低压短路或过电流故障时，变压器综保仪迅速动作，使得开关切断故障退出。

过电流如果不及时保护动作，或且继电保护值整定有误、延迟变压器综保仪切断变压器，将会引起变压器产生严重事故。

二、变压器出口短路的危害电力变压器在发生出口短路时的电动力和机械力的作用下，绕组的尺寸或形状发生不可逆的变化，产生绕组变形。

绕组变形包括轴向和径向尺寸的变化，器身位移，绕组扭曲、鼓包和匝间短路等，是电力系统安全运行的一大隐患。

变压器统组变形后；有的会立即发生损坏事故，更多的则是仍能继续运行一段时间，运行时间的长短取决于变形的严重程度和部位。

显然，这种变压器是带“病”运行，具有故障隐患。

这是因为：1、绕组机械性能下降，当再次遭受到短路电流冲击时，将承受不住巨大的冲击电动力的作用而发生损坏事故。

2、绝缘距离发生变化，或固体绝缘受到损伤，导致局部放电发生。

当遇到过电压作用时，绕组便有可能发生饼间或匝间短路导致变压器绝缘击穿事故。

或者在正常运行电压下，因局部放电的长期作用，绝缘损伤部位逐渐扩大，最终导致变压器发生绝缘击穿事故。

也就会导致变压器可能在某一段时间内突然发生损坏事故。

变压器的基本知识变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。

一、变压器的基本原理图1是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。

在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。

为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。

如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。

当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁心里总磁通量不变。

如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。

变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。

二、变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。

这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。
