35kV变电站变压器电流保护经复压闭锁的

35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：（一）35kV线路保护35kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。

1、对相间短路，保护应按下列原则配置：1）保护装置采用远后备方式。

2）下列情况应快速切除故障：A）如线路短路，使发电厂厂用电母线低于额定电压的60％时；B）如切除线路故障时间长，可能导致线路失去热稳定时；C）城市配电网络的直馈线路，为保证供电质量需要时；D）与高压电网邻近的线路，如切除故障时间长，可能导致高压电网产生稳定问题时。

2、对相间短路，应按下列规定装设保护装置。

1）单侧电源线路可装设一段或两段式电流速断保护和过电流保护，必要时可增设复合电压闭锁元件。

由几段线路串联的单侧电源线路及分支线路，如上述保护不能满足选择性、灵敏性和速动性的要求时，速断保护可无选择地动作，但应以自动重合闸来补救。

此时，速断保护应躲开降压变压器低压母线的短路。

2）复杂网络的单回路线路A）可装设一段或两段式电流速断保护和过电流保护，必要时，保护可增设负荷电压闭锁元件和方向元件。

如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式，宜采用距离保护。

B）电缆及架空短线路，如采用电流电压保护不能满足选择性、灵敏性和速动性要求时，宜采用光纤电流差动保护作为主保护，以带方向或不带方向的电流电压保护作为后备保护。

C）环形网络宜开环运行，并辅以重合闸和备用电源自动投入装置来增加供电可靠性。

如必须环网运行，为了简化保护，可采用故障时先将网络自动解列而后恢复的方式。

3、平行线路平行线路宜分列运行，如必须并列运行时，可根据其电压等级，重要查那关度和具体情况按下列方式之一装设保护，整定有困难时，运行双回线延时段保护之间的整定配合无选择性：A）装设全线速动保护作为主保护，以阶段式距离保护作为主保护和后备保护；B）装设有相继速动功能的阶段式距离保护作为主保护和后备保护。

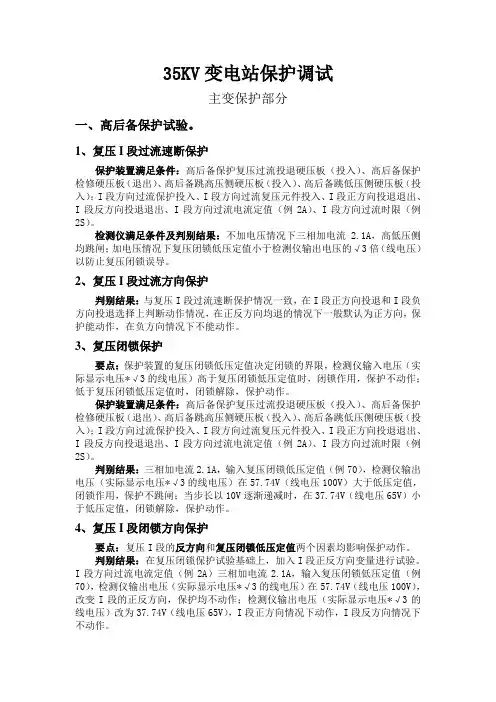

35KV变电站保护调试主变保护部分一、高后备保护试验。

1、复压I段过流速断保护保护装置满足条件：高后备保护复压过流投退硬压板（投入）、高后备保护检修硬压板（退出）、高后备跳高压侧硬压板（投入）、高后备跳低压侧硬压板（投入）；I段方向过流保护投入、I段方向过流复压元件投入、I段正方向投退退出、I段反方向投退退出、I段方向过流电流定值（例2A）、I段方向过流时限（例2S）。

检测仪满足条件及判别结果：不加电压情况下三相加电流 2.1A，高低压侧均跳闸；加电压情况下复压闭锁低压定值小于检测仪输出电压的√3倍（线电压）以防止复压闭锁误导。

2、复压I段过流方向保护判别结果：与复压I段过流速断保护情况一致，在I段正方向投退和I段负方向投退选择上判断动作情况，在正反方向均退的情况下一般默认为正方向，保护能动作，在负方向情况下不能动作。

3、复压闭锁保护要点：保护装置的复压闭锁低压定值决定闭锁的界限，检测仪输入电压（实际显示电压*√3的线电压）高于复压闭锁低压定值时，闭锁作用，保护不动作；低于复压闭锁低压定值时，闭锁解除，保护动作。

保护装置满足条件：高后备保护复压过流投退硬压板（投入）、高后备保护检修硬压板（退出）、高后备跳高压侧硬压板（投入）、高后备跳低压侧硬压板（投入）；I段方向过流保护投入、I段方向过流复压元件投入、I段正方向投退退出、I段反方向投退退出、I段方向过流电流定值（例2A）、I段方向过流时限（例2S）。

判别结果：三相加电流2.1A，输入复压闭锁低压定值（例70），检测仪输出电压（实际显示电压*√3的线电压）在57.74V（线电压100V）大于低压定值，闭锁作用，保护不跳闸；当步长以10V逐渐递减时，在37.74V（线电压65V）小于低压定值，闭锁解除，保护动作。

4、复压I段闭锁方向保护要点：复压I段的反方向和复压闭锁低压定值两个因素均影响保护动作。

判别结果：在复压闭锁保护试验基础上，加入I段正反方向变量进行试验。

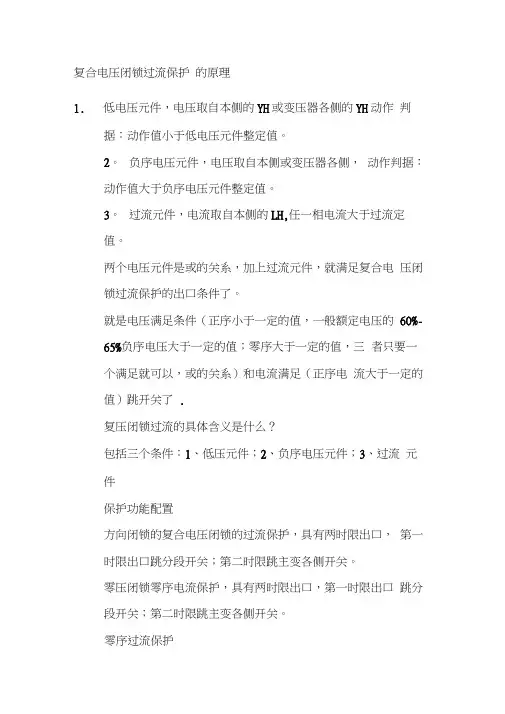

复合电压闭锁过流保护的原理1.低电压元件，电压取自本侧的YH或变压器各侧的YH动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH,任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

电压闭锁过流保护一一当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。

一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。

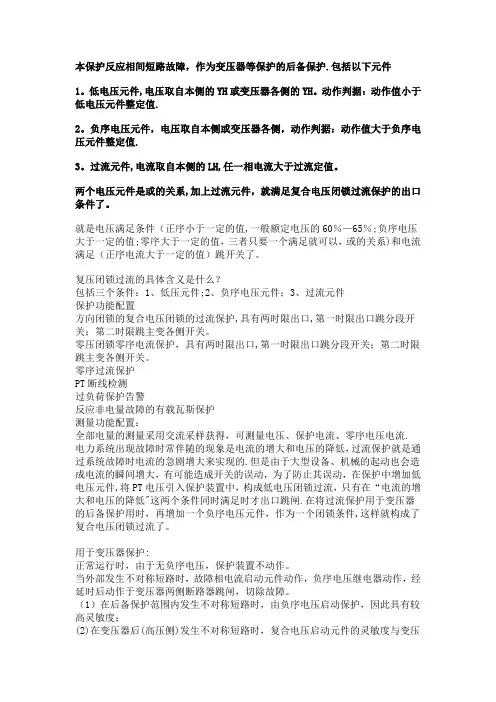

本保护反应相间短路故障，作为变压器等保护的后备保护.包括以下元件1。

低电压元件,电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值.2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值.3。

过流元件,电流取自本侧的LH,任一相电流大于过流定值。

两个电压元件是或的关系,加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值,一般额定电压的60％—65％;负序电压大于一定的值;零序大于一定的值，三者只要一个满足就可以，或的关系)和电流满足（正序电流大于一定的值）跳开关了。

复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件;2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护,具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流. 电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的.但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件,将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低"这两个条件同时满足时才出口跳闸.在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件,这样就构成了复合电压闭锁过流了。

用于变压器保护:正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

（1）在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

继电保护工专业技能复习题及答案一、单选题（共40题，每题1分，共40分）1、单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。

A、保护范围不定B、保护范围不变C、使保护范围伸长D、使保护范围缩短正确答案：D2、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的（）。

A、0.2B、0.1C、0.05D、0.15正确答案：B3、按照反措要点的要求，防止跳跃继电器的电流线圈应()。

A、与跳闸继电器出口触点并联B、接在出口触点与断路器控制回路之间C、与断路器跳闸线圈并联D、任意接正确答案：B4、双母线倒闸操作过程中，母线保护仅由()构成，动作时将跳开两段母线上所有联接单元。

A、大差、两个小差B、两个小差C、大差D、一个小差正确答案：C5、在电流互感器二次绕组接线方式不同的情况下，假定接入电流互感器二次导线电阻和继电器的阻抗均相同，二次计算负载以（）。

A、不完全星形接线最大B、三相三角形接线最大C、三相全星形接线最大D、两相电流差接线最大正确答案：D6、低频减载装置定检应做()试验。

A、低压闭锁回路检查B、负荷特性检查C、功角特性检查D、以上说法均不正确正确答案：A7、查找直流接地时，所用仪表内阻不应低于()。

A、2000Ω/VB、3000Ω/VC、500Ω/VD、1000Ω/V正确答案：A8、双母线的电流差动保护，当故障发生在母联断路器与母联电流互感器之间时出现动作死区，此时应该（）。

A、启动失灵保护B、启动失灵保护及远方跳闸C、启动远方跳闸D、启动母联失灵（或死区）保护正确答案：D9、220～500kV线路分相操作断路器使用单相重合闸，要求断路器三相合闸不同期时间不大于()。

A、10msB、1msC、5ms正确答案：C10、在隔离开关操作的暂态过程中，当隔离开关触点间距离()时发生闪络，将产生最高幅值的单个暂态。

A、刚断开B、最远C、一半D、最近正确答案：B11、距离保护定值校验时，应在（）倍的定值下测试动作时间。

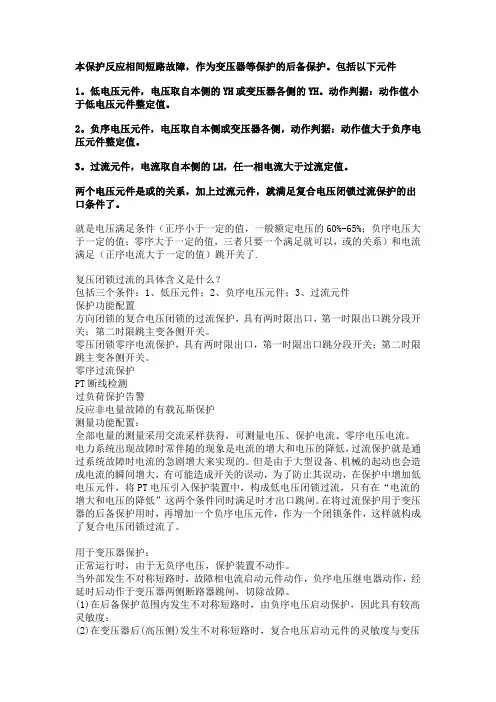

本保护反应相间短路故障，作为变压器等保护的后备保护。

包括以下元件1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

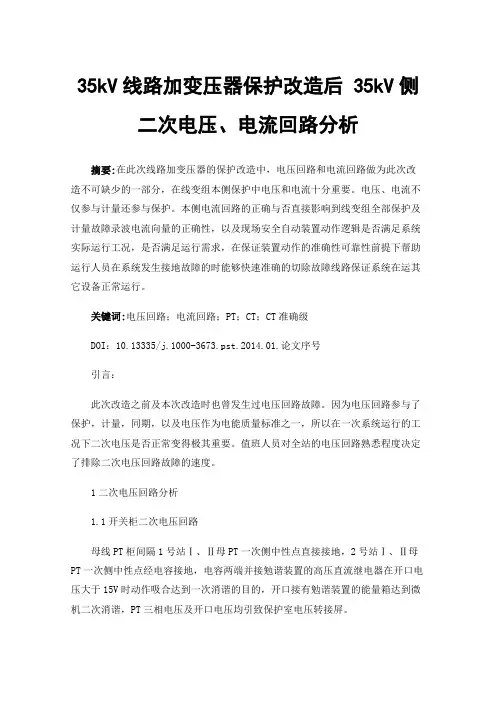

35kV线路加变压器保护改造后 35kV侧二次电压、电流回路分析摘要:在此次线路加变压器的保护改造中，电压回路和电流回路做为此次改造不可缺少的一部分，在线变组本侧保护中电压和电流十分重要。

电压、电流不仅参与计量还参与保护。

本侧电流回路的正确与否直接影响到线变组全部保护及计量故障录波电流向量的正确性，以及现场安全自动装置动作逻辑是否满足系统实际运行工况，是否满足运行需求，在保证装置动作的准确性可靠性前提下帮助运行人员在系统发生接地故障的时能够快速准确的切除故障线路保证系统在运其它设备正常运行。

关键词:电压回路；电流回路；PT；CT；CT准确级DOI：10.13335/j.1000-3673.pst.2014.01.论文序号引言：此次改造之前及本次改造时也曾发生过电压回路故障。

因为电压回路参与了保护，计量，同期，以及电压作为电能质量标准之一，所以在一次系统运行的工况下二次电压是否正常变得极其重要。

值班人员对全站的电压回路熟悉程度决定了排除二次电压回路故障的速度。

1二次电压回路分析1.1开关柜二次电压回路母线PT柜间隔1号站Ⅰ、Ⅱ母PT一次侧中性点直接接地，2号站Ⅰ、Ⅱ母PT一次侧中性点经电容接地，电容两端并接勉谐装置的高压直流继电器在开口电压大于15V时动作吸合达到一次消谐的目的，开口接有勉谐装置的能量箱达到微机二次消谐，PT三相电压及开口电压均引致保护室电压转接屏。

本次改造的35kV1、2号站开关柜间隔分别布有本站Ⅰ、Ⅱ母PT引出的两组电压回路；原来旧的保护屏顶部布有屏顶电压小母线用于旧的保护及测控。

此次改造后的电压回路分别引自与原保护室电压转接屏，电压转接屏包括两个站4条母线PT引出的4组电压（A、B、C、N，L、N）。

本次电压转接屏接入新的小电流选线装置、母线PT勉谐装置三相电压，勉谐装置零序电压直接引自PT柜，以及1、2号站所有线变组改造保护屏电压。

1.2保护屏电压回路本次改造将电压转接屏4组电压分别引致新的保护室1、2号站公共测控2-21n用于后台机画面电压监视。

35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。

3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。

1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。

2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。

3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。

一般取0.3~0.6Ie，建议0.5Ie。

对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。

4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。

差动保护出口方式：跳开变压器各侧断路器。

4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。

4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。

式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。

整定原则2：按躲过变压器可能产生的最大励磁涌流整定。

式中：K：涌流倍数，参见差动保护部分涌流推荐值。

变压器复合电压闭锁过流保护作者：朱燕妮来源：《丝路视野》2018年第35期【摘要】本文分析了镇江地区部分常用主变复压闭锁过流保护的原理及复压压板的运行要点，整理、提炼了复压压板操作的重点、难点，为设备安全运维提供参考。

复合电压闭锁过流保护作为变压器或其相邻元件的后备保护，反映变压器内部及引出线相间短路故障或系统故障。

复合电压闭锁过流保护的元件构成、工作原理及电压互感器检修和异常时对复合电压元件的影响。

【关键词】复合电压闭锁过流；变压器；原理；异常影响一、复压闭锁过流保护原理（一）复压闭锁功能为防止负荷瞬间突变达到启动定值而引起保护装置的误动，引入复压进行判别，同时短路故障比瞬时过负荷时的电压下降更严重且非对称短路含有负序分量，因此过流保护经复压闭锁，可提高主变过流保护的灵敏度并扩大其后备保护的作用范围。

（二）复压闭锁过流的工作原理复压闭锁过流保护原理，其中，KA1，KA2，KA3分别为电流继电器，KVN为负序单元，KV为低电压继电器，KT为时间继电器，KS为信号继电器，KOM为保护出口中间继电器。

复压闭锁元件由低电压继电器（KV）和负序过电压继电器（KVN）组成，发生故障时：1）当发生两相接地短路故障或两相短路故障的时候，由于有接地发生，所以故障量中会有负序电压出现，因此负序电压继电器（KVN）就会首先动作，它的常闭接点打开，这样低电压继电器（KV）就会失磁，其常闭点闭合，紧接着中间继电器（KM）就会接通，假如这时有任何一相电流过流，即在KA1，KA2，KA3电流继电器中，有任意的一个继电器动作，就会使得时间继电器（KT）回路接通，经过一定的延时t后保护就会启动，开关发生跳闸。

2）在发生A，B，C三相相间短路故障时，由于没有出现负序电压信号，所以负序电压继电器（KVN）就不会启动，它的接点继续保持闭合状态，但是由于母线的三相电压同时出现了下降，因此低电压继电器失磁复归并且使它的接点闭合，同一时间，三相的电流继电器都会动作，再经延时t后保护就会动作，变压器两侧断路器跳闸，切除故障。

本保护反应相间短路故障，作为变压器等保护的后备保护。

包括以下元件1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

主变复合电压闭锁过流保护动作条件在电力系统中，主变复合电压闭锁过流保护是一种非常重要的保护机制。

它可以在主变出现过流故障时及时切断电源，防止设备受到进一步损坏。

本文将从理论和实践两个方面来探讨主变复合电压闭锁过流保护的动作条件。

一、1.1 主变复合电压闭锁过流保护的基本原理主变复合电压闭锁过流保护是一种基于复合电压原理的保护方法。

它通过测量主变的各个绕组之间的电压差，来判断主变是否存在过流故障。

当某个绕组的电压差超过设定值时，就会触发保护动作，切断电源。

具体来说，主变复合电压闭锁过流保护主要包括以下几个部分：1. 电压采样模块：用于采集主变各个绕组的电压信号。

2. 电压比较模块：将采样到的电压信号进行比较，判断是否存在过流故障。

3. 逻辑控制模块：根据比较结果决定是否触发保护动作。

4. 执行机构：用于切断电源。

二、2.1 主变复合电压闭锁过流保护的动作条件主变复合电压闭锁过流保护的动作条件主要包括以下几个方面：1. 至少有一个绕组的电压差超过设定值。

2. 所有绕组的电压差均未超过设定值。

3. 主变处于额定负载状态。

其中，第一个条件是最基本也是最重要的条件。

只有当至少有一个绕组的电压差超过设定值时，才会触发保护动作。

而第二个条件则是为了防止误动作的发生。

如果所有绕组的电压差均未超过设定值，那么就不应该触发保护动作。

最后一个条件是为了保证主变在正常工作状态下不受到过流保护的影响。

只有在主变处于额定负载状态时，才能关闭过流保护。

三、3.1 影响主变复合电压闭锁过流保护动作精度的因素影响主变复合电压闭锁过流保护动作精度的因素主要包括以下几个方面：1. 采样误差：采样模块的精度对保护动作精度有很大影响。

如果采样误差较大，会导致比较结果不准确，从而影响保护动作。

2. 环境温度：环境温度的变化会影响主变各个绕组的电阻值，从而影响比较结果。

3. 电源波动：电源波动会导致主变各个绕组的电压不稳定，从而影响比较结果。

本呵护反应相间短路故障，作为变压器等呵护的后备呵护。

包含以下元件之老阳三干创作1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流呵护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包含三个条件：1、低压元件；2、负序电压元件；3、过流元件呵护功能配置方向闭锁的复合电压闭锁的过流呵护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流呵护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流呵护PT断线检测过负荷呵护告警反应非电量故障的有载瓦斯呵护丈量功能配置：全部电量的丈量采取交流采样获得，可丈量电压、呵护电流、零序电压电流。

电力系统出现故障时常陪伴的现象是电流的增大和电压的降低，过流呵护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在呵护中增加低电压元件，将PT 电压引入呵护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流呵护用于变压器的后备呵护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器呵护：正常运行时，由于无负序电压，呵护装置不动作。

当外部发生分歧错误称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

本呵护反应相间短路故障，作为变压器等呵护的后备呵护。

包含以下元件之南宫帮珍创作1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流呵护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包含三个条件：1、低压元件；2、负序电压元件；3、过流元件呵护功能配置方向闭锁的复合电压闭锁的过流呵护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流呵护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流呵护PT断线检测过负荷呵护告警反应非电量故障的有载瓦斯呵护丈量功能配置：全部电量的丈量采取交流采样获得，可丈量电压、呵护电流、零序电压电流。

电力系统出现故障时常陪伴的现象是电流的增大和电压的降低，过流呵护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在呵护中增加低电压元件，将PT电压引入呵护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流呵护用于变压器的后备呵护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器呵护：正常运行时，由于无负序电压，呵护装置不动作。

当外部发生分歧错误称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

35kv继电保护摘要电力是当今世界使用最为广泛、地位最为重要的能源之一，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

电力系统继电保护的基本作用是：全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警信号等措施，以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。

随着电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

随着电力系统的迅速发展。

大量机组、超高压输变变电的投入运行，对继电保护不断提出新的更高要求。

继电保护是电力系统的重要组成部分，被称为电力系统的安全屏障，同时又是电力系统事故扩大的根源，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段，电力系统事故具有连锁反应、速度快、涉及面广、影响大的特点，往往会给国民经济和人民生活造成社会性的灾难。

本次毕业设计的题目是35kv线路继电保护的设计。

主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求，给35KV的输电线路设计合适的继电保护。

关键词：35kv继电保护、整定计算、故障分析、设计原理前言电力系统是由发电、变电、输电、供电、配电、用电等设备和技术组成的一个将一次能源转换为电能的统一系统。

电能是现代社会中最重要、也最为方便的能源。

而发电厂正是把其他形式的能量转换为电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换为适合用户需要的其他形式的能量。

再输送电能的过程中，电力系统希望线路有比较好的可靠性，因此在电力系统受到外界干扰时，保护线路的各种继电装置应该有比较可靠的、及时的保护动作，从而切断故障点极大限度的降低电力系统供电范围。

电气设备继电保护配置、整定计算(二)2.6-35kV变压器的保护2.1电力变压器的保护要求(1)对电力变压器的下列故障及异常运行方式，应装设相应的保护装置：1)绕组及其引出线的相间短路和在中性点直接接地侧的单相接地短路；2)绕组的匝间短路；3)外部相间短路引起的过电流；4)中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压；5)过负荷；。

6)油面降低；7)变压器温度升高或油箱压力升高或冷却系统故障(2)0.8MVA及以上的油浸式变压器和0.4MVA及以上的车间内油浸式变压器，均应装设瓦斯保护。

当壳内故障产生轻微瓦斯或油面下降时，应瞬时动作于信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器。

当变压器安装处电源侧无断路器或短路开关时，可作用于信号。

(3)对变压器引出线、套管及内部的短路故障，应装设相应的保护装置，并应符合下列规定：1)10MVA及以上的单独运行变压器和6.3MVA及以上的并列运行变压器，应装设纵联差动保护。

6.3MVA及以下单独运行的重要变压器，亦可装设纵联差动保护。

2)10MVA以下的变压器可装设电流速断保护和过电流保护。

2MVA及以上的变压器，当电流速断灵敏系数不符合要求时，宜装设纵联差动保护。

3)0.4MVA及以上，一次电压为10kV及以下，线圈为三角一星形连接的变压器，可采用两相三继电器式的过流保护。

4)本条规定的各项保护装置，应动作于断开变压器的各侧断路器。

(4)变压器的纵联差动保护应符合下列要求：1)应能躲过励磁涌流和外部短路产生的不平衡电流。

2)差动保护范围应包括变压器套管及其引出线。

如不能包括引出线时，应采取快速切除故障的辅助措施。

但在63kV或110kV电压等级的终端变电所和分支变电所以及具有旁路母线的电气主接线，在变压器断路器退出工作由旁路断路器代替时，纵联差动保护可利用变压器套管内的电流互感器，引出线可不再采取快速切除故障的辅助措施。

(5)对由外部相间短路引起的变压器过电流，应装设相应的保护装置。
