变电所主变压器台数和容量的选择

变电所主变压器台数与容量选择摘要：变电站的设计必须贯彻党的有关原则和政策。

不断总结设计实践经验。

在保证安全运行和经济合理的条件下，努力简化布线，紧凑布局，逐步提高自动化水平，并积极谨慎慎蘑地采用新技术。

关键词：变电所；主变压器；台数与容量；一般情况下，车间变电所会布置一台变压器，但是对于一些容量比较大、负荷较为集中的变电所，可以布置两台以上的变压器。

一、确定主变压器1.供电电压的条件要求。

使用线路阻抗为0．38Ω／km、长度为300m的10KV降压变电所电缆来进行受电。

（1）按照200MVA容量计算工程总降压变电所10KV母线上的短路容量。

（2）工厂总降压变电所10KV限流保护设备的整定时间为2s（3）变电所负功率因素最最小值不应小于0．9。

2.变压器的选择。

由于本工厂属于二级负荷，通过对计算出的功率因素，然后参考主变压器选取的原则，在保证供电安全的基础上，为了最大限度的节省运营成本，决定使用两台变压器布置在车间，并保证一次补偿容量为650．1kV·A，考虑到15％余量后的总容量为S30＝（1＋15％）×650．1＝747．6KV．A，计算出变压器的容量大小为SN．T＝（0．6～0．7）S30＝（448～523）KV．A，最终确定变压器的额定容量为500KV，按照不同的冷却方式可以将变压器分为：干式、油浸式、蒸发冷却式三类，其中蒸发冷却式变压器对自然环境有害，因此不予考虑。

结合相关规定要求以及本工程施工任务书的要求，本变电所是室内安装的，综合考虑后，使用干式变压器。

二、主变压器容量的选择1.变电站主变压器容量应根据地区供电条件、负荷性质、运行方式和用电容量等条件进行综合考虑。

总的来说，对主变压器容量大小的选择，取决于区域负荷的现状和增长速度、上一级电网提供负载的能力、与之相连接的配电装置技术和性能指标，取决于负荷本身的性质和对供电可靠性要求的高低等因素。

2.主变压器额定容量应能满足供电区域内用电负荷的需要，即满足全部用电设备总负荷的需要，以便投入运行后能常年经济运行，避免变压器长期处于过负荷状态运行。

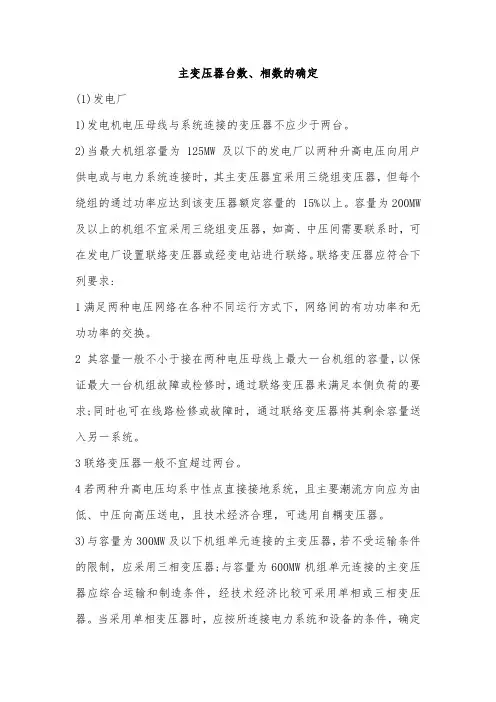

主变压器台数、相数的确定(1)发电厂1)发电机电压母线与系统连接的变压器不应少于两台。

2)当最大机组容量为125MW及以下的发电厂以两种升高电压向用户供电或与电力系统连接时，其主变压器宜采用三绕组变压器，但每个绕组的通过功率应达到该变压器额定容量的 15%以上。

容量为200MW 及以上的机组不宜采用三绕组变压器，如高、中压间需要联系时，可在发电厂设置联络变压器或经变电站进行联络。

联络变压器应符合下列要求:1满足两种电压网络在各种不同运行方式下，网络间的有功功率和无功功率的交换。

2 其容量一般不小于接在两种电压母线上最大一台机组的容量，以保证最大一台机组故障或检修时，通过联络变压器来满足本侧负荷的要求;同时也可在线路检修或故障时，通过联络变压器将其剩余容量送入另一系统。

3联络变压器一般不宜超过两台。

4若两种升高电压均系中性点直接接地系统，且主要潮流方向应为由低、中压向高压送电，且技术经济合理，可选用自耦变压器。

3)与容量为300MW及以下机组单元连接的主变压器，若不受运输条件的限制，应采用三相变压器;与容量为600MW机组单元连接的主变压器应综合运输和制造条件，经技术经济比较可采用单相或三相变压器。

当采用单相变压器时，应按所连接电力系统和设备的条件，确定是否需要装设备用相。

(2)变电站主变压器台数的一般规定1)对大城市郊区变电站，在中、低压侧已构成环网的情况下，以装设两台主变压器为宜。

2)对地区性孤立的变电站或大型工业专用变电站，在设计时应考虑装设三台主变压器的可能性。

3)对于规划只装设两台主变压器的变电站，其变压器基础宜按大于变压器容量的1~2级设计，以便于负荷发展时，更换变压器的容量。

(3) 220~750kV变电站1)一般装设两台(组)及以上主变压器，如变压站有其他电源能保证变压器停运后用户的一级负荷，则可装设一台(组)主变压器。

2) 220kV、330kV变压器若不受运输条件的限制，应选用三相变压器。

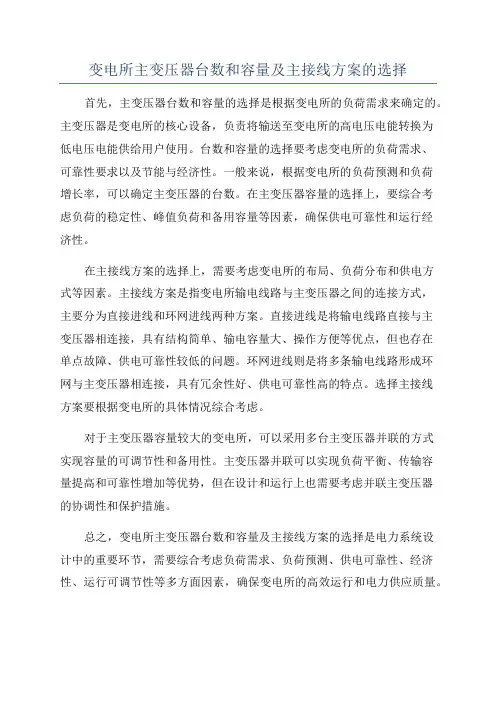

变电所主变压器台数和容量及主接线方案的选择
首先，主变压器台数和容量的选择是根据变电所的负荷需求来确定的。

主变压器是变电所的核心设备，负责将输送至变电所的高电压电能转换为
低电压电能供给用户使用。

台数和容量的选择要考虑变电所的负荷需求、
可靠性要求以及节能与经济性。

一般来说，根据变电所的负荷预测和负荷
增长率，可以确定主变压器的台数。

在主变压器容量的选择上，要综合考
虑负荷的稳定性、峰值负荷和备用容量等因素，确保供电可靠性和运行经
济性。

在主接线方案的选择上，需要考虑变电所的布局、负荷分布和供电方
式等因素。

主接线方案是指变电所输电线路与主变压器之间的连接方式，
主要分为直接进线和环网进线两种方案。

直接进线是将输电线路直接与主
变压器相连接，具有结构简单、输电容量大、操作方便等优点，但也存在
单点故障、供电可靠性较低的问题。

环网进线则是将多条输电线路形成环
网与主变压器相连接，具有冗余性好、供电可靠性高的特点。

选择主接线
方案要根据变电所的具体情况综合考虑。

对于主变压器容量较大的变电所，可以采用多台主变压器并联的方式
实现容量的可调节性和备用性。

主变压器并联可以实现负荷平衡、传输容
量提高和可靠性增加等优势，但在设计和运行上也需要考虑并联主变压器
的协调性和保护措施。

总之，变电所主变压器台数和容量及主接线方案的选择是电力系统设
计中的重要环节，需要综合考虑负荷需求、负荷预测、供电可靠性、经济性、运行可调节性等多方面因素，确保变电所的高效运行和电力供应质量。

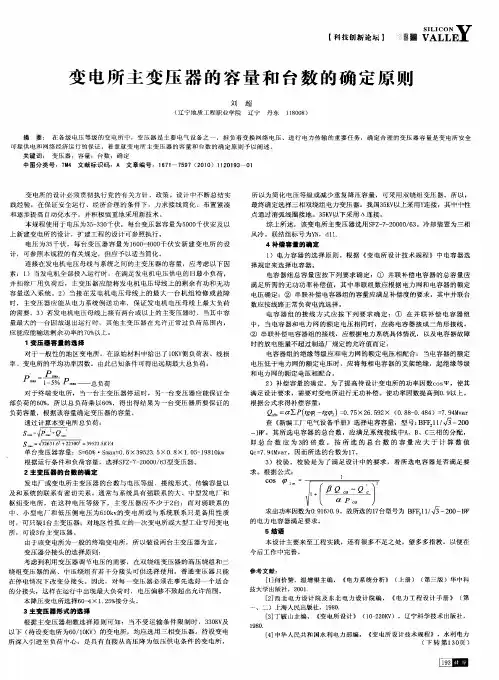

变电所主变压器容量、台数的选择变电所主变压器的容量一般按变电所建成后5—10 年的规划负荷考虑，并应依据此中一台停用时其他变压器能知足变电所最大负荷Smax 的 60％～ 70％选择 (关于 35~110kV变电所取 60％，关于 220～500kV 变电所取 70％)。

当所有 I、Ⅱ类重要负荷超出上述比率时，应按知足所有I、Ⅱ类重要负荷的供电要求选择。

即SN≈ (0.6 0—.7) Smax／ (n-1)(MVA)(4.6.7)式中n——变电所主变压器台数。

为了保证供电的靠谱性，变电所一般装设 2 台主变压器；枢纽变电所可装设 2~4 台；地域性孤立的一次变电所或大型工业专用变电所，可装设 3 台。

3．联系变压器容量的选择1)联系变压器的容量应知足所联系的两种电压网络之间在各样运转方式下的功率互换。

2)联系变压器的容量一般不该小于所联系的两种电压母线上最大一台发电机组的容量，以保证最大一台发电机组故障或检修时，经过联系变压器来知足本侧负荷的需要；同时也可在线路故障或检修时，经过联系变压器将节余功率送入另一侧系统。

联系变压器一般只装一台。

4.6.2 主变压器型式的选择1．相数确实定在330kV 及以下的发电厂和变电所中，一般都采纳三相式变压器。

因为一台三相式较同容量的三台单相式投资小、占地少、消耗小，同时配电装置构造较简单，运转保护较方便。

假如遇到制造、运输等条件(如桥梁负重、地道尺寸等)限制时，可采纳两台容量较小的三相变压器，在技术经济合理时，也可采纳单相变压器组。

在500kV 及以上的发电厂和变电所中，应按其容量、靠谱性要求、制造水平、运输条件、负荷和系统状况等，经技术经济比较后确立。

2．绕组数确实定(1)只有一种高升电压向用户供电或与系统连结的发电厂，以及只有两种电压的变电所，采纳双绕组变压器。

(2)有两种高升电压向用户供电或与系统连结的发电厂，以及有三种电压的变电所，能够采纳双绕组变压器或三绕组变压器 (包含自耦变压器 )。

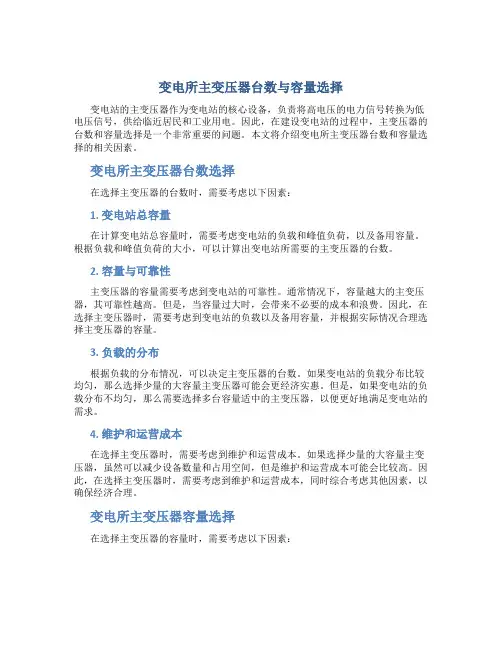

变电所主变压器台数与容量选择变电站的主变压器作为变电站的核心设备，负责将高电压的电力信号转换为低电压信号，供给临近居民和工业用电。

因此，在建设变电站的过程中，主变压器的台数和容量选择是一个非常重要的问题。

本文将介绍变电所主变压器台数和容量选择的相关因素。

变电所主变压器台数选择在选择主变压器的台数时，需要考虑以下因素：1. 变电站总容量在计算变电站总容量时，需要考虑变电站的负载和峰值负荷，以及备用容量。

根据负载和峰值负荷的大小，可以计算出变电站所需要的主变压器的台数。

2. 容量与可靠性主变压器的容量需要考虑到变电站的可靠性。

通常情况下，容量越大的主变压器，其可靠性越高。

但是，当容量过大时，会带来不必要的成本和浪费。

因此，在选择主变压器时，需要考虑到变电站的负载以及备用容量，并根据实际情况合理选择主变压器的容量。

3. 负载的分布根据负载的分布情况，可以决定主变压器的台数。

如果变电站的负载分布比较均匀，那么选择少量的大容量主变压器可能会更经济实惠。

但是，如果变电站的负载分布不均匀，那么需要选择多台容量适中的主变压器，以便更好地满足变电站的需求。

4. 维护和运营成本在选择主变压器时，需要考虑到维护和运营成本。

如果选择少量的大容量主变压器，虽然可以减少设备数量和占用空间，但是维护和运营成本可能会比较高。

因此，在选择主变压器时，需要考虑到维护和运营成本，同时综合考虑其他因素，以确保经济合理。

变电所主变压器容量选择在选择主变压器的容量时，需要考虑以下因素：1. 变电站的负载和峰值负荷在计算主变压器的容量时，需要考虑变电站的负载和峰值负荷。

如果容量过小，则无法满足变电站的负载需求；如果容量过大，则可能会带来不必要的成本和浪费。

因此，在选择主变压器的容量时，需要根据变电站的实际情况进行合理计算和选择。

2. 可靠性要求主变压器的容量还需要考虑变电站的可靠性要求。

通常情况下，容量越大的主变压器可靠性越高。

如果变电站的可靠性要求较高，可以选择容量较大的主变压器。

变电所主变压器台数和容量及主接线方案的选择
变电所是电力系统中的一种设施，其主要功能是将高电压电力转换为低电压电力，方便输送和分配。

其中，主变压器是变电所的核心设备之一，其作用是实现变电站的电压变换和保障电力系统的稳定运行。

本文将探讨变电所主变压器台数和容量以及主接线方案的选择。

变电所主变压器的台数和容量是根据电力系统的负荷情况和运行要求确定的。

一般来说，变电所的主变压器容量应该满足系统负荷的需要，同时需要留有一定的备用容量，以应对突发负荷变化和主变压器的维修保养等情况。

1. 台数选择
变电所主变压器的台数选择应该遵循经济、可靠、安全和稳定的原则。

一般来说，同一变电所的主变压器数量不宜过多，因为多台主变压器将增加变电所的投资成本、维修难度和运行的复杂程度，同时也会增加变电所的占地面积。

2. 容量选择
二、主接线方案的选择
1. 单主变压器接线方案
单主变压器接线方案是指变电所只有一台主变压器的情况下，变电站的所有负荷都通过该主变压器进行电压变换。

这种接线方案结构简单，投资成本低，但可靠性较差。

因为如果主变压器出现故障，整个变电所将会停电。

总之，变电所主变压器台数和容量以及主接线方案的选择应该根据电力系统的负荷情况和运行要求来确定，遵循经济、可靠、安全和稳定的原则，以保障电力系统的稳定运行。

1 变电所主变压器的选择
根据工厂的负荷性质和电源情况，工厂变电所的主变压器可有下列两种方案： 1.1 装设一台主变压器 型式采用S9，而容量根据式S N.T ≥S ’30，一般取
S 30=(0.85~0.9)S ’30(1)=(629.9~667)kV A ，
因此选一台S9-800/10型低损耗配电变压器。

至于工厂二级负荷的备用电源，由与邻近单位相联的高压联络线来承担。

1.2 装设两台主变压器 型号亦采用S9，二每台容量按式SN*T ≈(0.6-0.7)S30和S N.T ≥S30(Ⅰ+Ⅱ)，即S N.T ≈（0.6-0.7）×741.1kVA=（444.7-518.8）kVA ≥S30(Ⅰ+Ⅱ)
因此选两台S9-630/10型低损耗配电变压器。

工厂二级负荷的备用电源亦由与邻近单位相联的高压联络线来承担。

主变压器的联结组别均采用Dyn11
2变电所主结线方案的选择 按上面考虑的两种主变压器的方案可设计下列两种主结线方案：
2.1装设一台主变压器的主结线方案 如图1所示 2.2装设两台主变压器的主结线方案 如图2所示
图1装设一台主变压器的主接线方案
图2装设两台主变压器的主接线方案。

1 主变选择1.1 主变选择的原则：主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等综合考虑确定主变压器容量一般按变电所、建成后5~10年的规划负荷选择，并适当的考虑到远期的负荷发展，对于城网变电所，主变压器容量应与城市规划相结合。

在有一‘二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。

如变电所可由中低压测电力网取得足够容量的备用电源时，可装设一台主变压器。

装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。

具有三种电压的变电所，如通过主变压器各侧绕组的功率达到该变压器容量的15%以上，主变压器宜采用三相三绕组变压器110KV及以上电压的变压器绕组一般户均为YN连接；35KV采用YN连接或D连接，采用YN连接时，其中性点都通过消弧线圈或小电阻接地1.2.1 本站主变压器台数的确定本站有三个电压等级，由于此终端变电站来字两个不同的电站，所以选用两台三相三绕组的变压器，以后再根据负荷增长的需求扩建一台三绕组变压器。

由于近年经济的飞速发展，用户对电的需求增长迅速，又考虑到送入市区的220KV电力的十分昂贵，城市规划提供的站址路径十分困难，为充分利用条件应尽量加大输送容量。

1.2.2主变压器容量及型号的选择变压器最大负荷按下式确定Pn>=K0*(P0+P1+…….Pn)式中：K0——符合同时系数对于装设有两台或三台主变的变电所，每台主变压器的额定容量SN通常按下式进行初选Sn>=0.6*SmaxSmax——变电所的最大计算负荷亦可按下式进行选择Smax/(N*Sn)N——为主变压器的台数0.87——为最佳负荷率经计算，本站选择2台240MV A的三相三绕组变压器，容量比100|/50/50.。

无励磁调压变压器作为主变压器。

负荷率的计算见计算书，110kv最大负荷率为91.4% 35kv最大,最小负荷率78.4% 总负荷率为84.9%1.2.3 变压器参数列表2主接线的设计经过对原始资料的分析可以了解到，本次设计中的变电所属于地区重要变电所，电压为220/110/35KV，220ＫＶ为电源侧，110KV侧和35KV侧为负载侧。
