兰兴智能消防应急照明集中电源集中控制 说明书

一、产品应用领域产品广泛应用于商厦、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控二、功能特点1. 1-12路继电器开关输出单元2. 自带场景控制器，多达128个场景3. 每个回路具有灯具保护延时（0-60分钟）4. 每个回路具有分批开启延时（0-25秒）5. 继电器开关可手动控制6. 具有远程编程和管理功能7.自带两路开关量输入，消防，自检反馈，电流检测等功能8. 设备重启可选择已开的场景或指定的场景三、安装连接1．安装条件安装位置要通风良好，注意防潮、防震、防尘。

2. 建筑照明智能化管控系统，采用分层、分区或结构，每个区域采用总线结构，可连接40-50个模块。

区域与中心干线采用10M/100M以太网通讯方式，通过IP网关或Wifi链接有效提高整个系统得数据交换速率。

通讯总线采用RVVP2*2*0.75、RVVP2*2*1.0、RVVP2*2*1.2(根据总线上元件的数量、通信线路长度确定）屏蔽双绞线将各种模块手拉手的并接在总线上，任何模块的损坏不会影响到其他模块的正常运行，安装、维修和更换极为简便。

3.中心通过软件程序，对总线上的各种模块进行编程，可关联总线上任意模块之间的控制关系，只需少量的程序调整，即可实现业主的实际照明要求。

模块采用35mm导轨安装，智能面板采用标准86底盒安装。

l四、MOT型系列智能灯光控制器接线图说明1、输出控制常开触点AC250V/16A(注：负载接线示意图)2、运行和通信状态指示。

3、手动控制开关,现场实验按钮。

4、工作电源：V+,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V+连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，KEY为开关量连接信号或消防接口，B1,A1为抄表连接信号，DS1为温度采集连接信号，I1,I2干接点输入根据现场编程设定五、MOT型系列智能灯光控制器选型▲设计及选型说明1.中心根据实际需要的照明场景，通过编程软件，对总线上的各个模块进行控制关系、照明场景的编程，实现照明智能化控制及照明能源的合理分配及利用。

一、产品应用领域产品广泛应用于商厦、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控二、功能特点1. 1-12路继电器开关输出单元2. 自带场景控制器，多达128个场景3. 每个回路具有灯具保护延时（0-60分钟）4. 每个回路具有分批开启延时（0-25秒）5. 继电器开关可手动控制6. 具有远程编程和管理功能7.自带两路开关量输入，消防，自检反馈，电流检测等功能8. 设备重启可选择已开的场景或指定的场景三、安装连接1．安装条件安装位置要通风良好，注意防潮、防震、防尘。

2. 建筑照明智能化管控系统，采用分层、分区或结构，每个区域采用总线结构，可连接40-50个模块。

区域与中心干线采用10M/100M以太网通讯方式，通过IP网关或Wifi链接有效提高整个系统得数据交换速率。

通讯总线采用RVVP2*2*0.75、RVVP2*2*1.0、RVVP2*2*1.2(根据总线上元件的数量、通信线路长度确定）屏蔽双绞线将各种模块手拉手的并接在总线上，任何模块的损坏不会影响到其他模块的正常运行，安装、维修和更换极为简便。

3.中心通过软件程序，对总线上的各种模块进行编程，可关联总线上任意模块之间的控制关系，只需少量的程序调整，即可实现业主的实际照明要求。

模块采用35mm导轨安装，智能面板采用标准86底盒安装。

l四、MOT型系列智能灯光控制器接线图说明1、输出控制常开触点AC250V/16A(注：负载接线示意图)2、运行和通信状态指示。

3、手动控制开关,现场实验按钮。

4、工作电源：V+,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V+连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，KEY为开关量连接信号或消防接口，B1,A1为抄表连接信号，DS1为温度采集连接信号，I1,I2干接点输入根据现场编程设定五、MOT型系列智能灯光控制器选型▲设计及选型说明1.中心根据实际需要的照明场景，通过编程软件，对总线上的各个模块进行控制关系、照明场景的编程，实现照明智能化控制及照明能源的合理分配及利用。

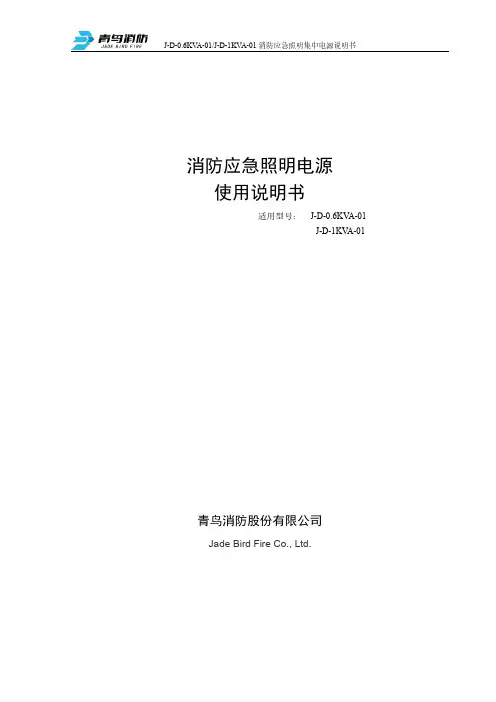

消防应急照明电源使用说明书适用型号：J-D-0.6KVA-01J-D-1KVA-01青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录1概述 (1)1.1产品说明 (1)1.2技术参数 (2)1.3系统原理 (3)1.4安全须知 (3)2产品外形及安装方法说明 (4)2.1安装前检查 (4)2.2产品外形 (5)2.3安装环境及要求 (5)2.4搬运注意事项 (6)2.5安装空间要求 (6)2.6内部蓄电池组线路连接说明示意图 (6)3接线端子的功能及使用 (8)3.1接线前注意事项 (8)3.2接线说明 (8)3.3接线端子功能说明 (8)3.4标准配接线 (9)4内部说明 (10)4.1内部操作说明 (10)4.2上电及其注意事项 (11)5键盘操作及界面 (11)5.1面板说明 (11)5.2按键区说明 (12)5.3工作模式介绍 (12)5.4常用操作说明 (13)5.5功能操作说明 (17)6常见故障及解决方法 (18)7维护与保养 (18)7.1维护保养注意事项 (18)7.2日常检查 (19)7.3定期检查 (19)8保修条例 (19)1概述1.1产品说明1.1.1产品介绍欢迎使用本公司J-D-0.6KVA-01/J-D-1KVA-01型号的EPS消防应急照明专用电源，该电源的额定功率为600W/1KW。

J-D-0.6KVA-01/J-D-1KVA-01型号的EPS消防应急照明专用电源以锂电池为储能装置，为集中电源型消防应急灯具供电的电源，本产品额定输出电压为DC36V，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求。

本手册只适用于本公司规定型号产品。

其中介绍了原理、接线说明、操作说明、故障排查与维护、保修条款。

1.1.2负载说明本设备为应急照明集中电源（消防应急灯具专用应急电源），属于专用设备，因此输出负载类型只能为本公司生产的两线制集中电源集中控制型消防灯具。

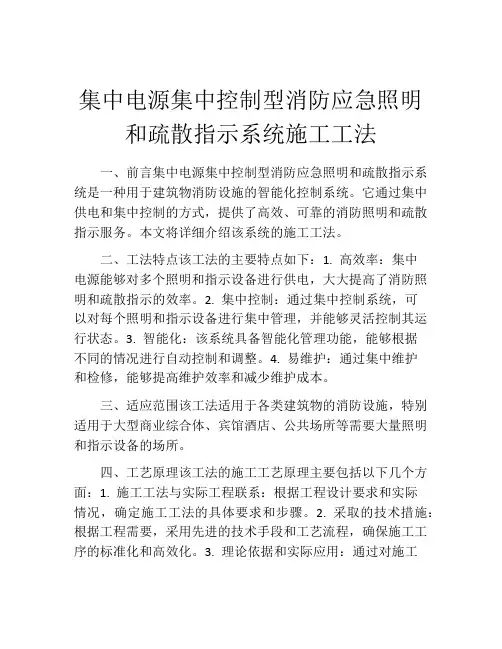

集中电源集中控制型消防应急照明和疏散指示系统施工工法一、前言集中电源集中控制型消防应急照明和疏散指示系统是一种用于建筑物消防设施的智能化控制系统。

它通过集中供电和集中控制的方式，提供了高效、可靠的消防照明和疏散指示服务。

本文将详细介绍该系统的施工工法。

二、工法特点该工法的主要特点如下：1. 高效率：集中电源能够对多个照明和指示设备进行供电，大大提高了消防照明和疏散指示的效率。

2. 集中控制：通过集中控制系统，可以对每个照明和指示设备进行集中管理，并能够灵活控制其运行状态。

3. 智能化：该系统具备智能化管理功能，能够根据不同的情况进行自动控制和调整。

4. 易维护：通过集中维护和检修，能够提高维护效率和减少维护成本。

三、适应范围该工法适用于各类建筑物的消防设施，特别适用于大型商业综合体、宾馆酒店、公共场所等需要大量照明和指示设备的场所。

四、工艺原理该工法的施工工艺原理主要包括以下几个方面：1. 施工工法与实际工程联系：根据工程设计要求和实际情况，确定施工工法的具体要求和步骤。

2. 采取的技术措施：根据工程需要，采用先进的技术手段和工艺流程，确保施工工序的标准化和高效化。

3. 理论依据和实际应用：通过对施工工法的理论依据和实际应用进行分析和解释，确保施工工法的可行性和有效性。

五、施工工艺该工法的施工工艺包括以下几个施工阶段：1. 工程准备：包括施工方案的编制、施工设备和材料的准备、工地搭建等。

2. 集中供电系统的安装：包括供电主控箱、配电箱、电缆敷设等。

3. 照明设备的安装：包括灯具的安装和调试。

4. 疏散指示设备的安装：包括指示灯具的安装和调试。

5. 控制系统的安装：包括控制主机、控制柜、传感器等设备的安装和调试。

6. 联调和试运行：对整个系统进行联调、测试和试运行，并进行相应的调整和优化。

六、劳动组织根据工程规模和施工流程的要求，合理组织施工人员和管理人员，确保施工进程的顺利进行。

七、机具设备主要使用的机具设备有电缆敷设机、灯具安装设备、电工工具等。

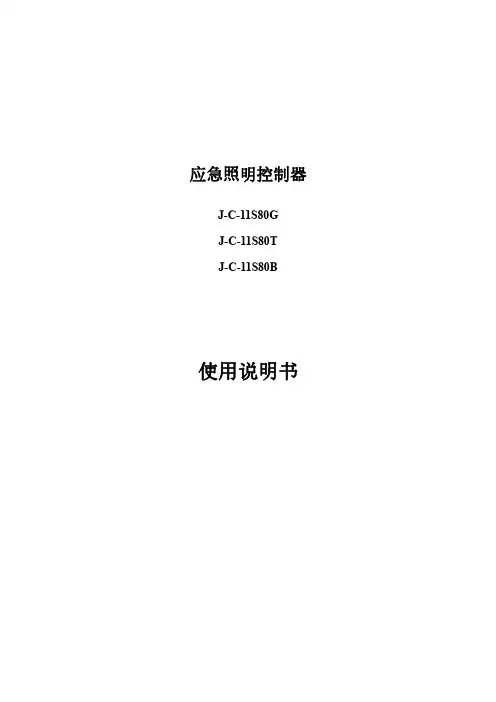

应急照明控制器J-C-11S80GJ-C-11S80TJ-C-11S80B使用说明书目录第一章概述 (2)1.1概述 (2)1.2.产品特点 (2)第二章控制器特性 (3)2.1控制器的组成 (3)2.2型号组成及代表意义 (3)2.3技术参数 (3)2.4控制器结构 (4)2.5执行标准 (5)第三章控制器主要功能 (6)第四章安装调试 (7)4.1系统设计要求 (7)4.2电池连接方法 (7)4.3现场调试 (7)4.4控制器部件功能介绍 (8)控制器面板介绍 (8)接线端子排介绍 (9)火灾接口板功能介绍 (9)第五章常见故障分析 (12)第六章安全使用注意事项与维护 (13)第一章概述1.1概述本产品是集中控制型消防应急照明和疏散指示系统的核心设备，能够控制并显示集中控制型消防应急灯具、应急照明集中电源、应急照明分配电装置及应急照明配电箱及相关附件的工作状态。

本产品的核心功能是自动规划安全疏散路线，优良的智能疏散算法提供的是更加安全的疏散路线以及更加迅速的规划时间。

我公司研发的智能疏散算法能够根据火灾报警信息实时计算，并且支持不限点数报警，任何火灾情况都能规划出适合当时情况的疏散路径，人员只要沿着方向指示灯的指引方向疏散，就能在避开火源的情况下找到最近的安全出口。

另外，系统软件的设计理念是尽可能将软件操作、系统配置甚至是疏散逻辑的编程图形化，以求实现高效和人性化的人机交互，降低用户的使用难度。

特别是疏散逻辑的图形化编程功能，替代了繁琐的语言代码编程，缩短了编程时间，同时提高了疏散逻辑的可靠性。

1.2.产品特点●设备可视化、状态查询、故障报警●显示建筑电子地图●设备显示位置与安装位置对应●智能疏散算法●图形编程功能●离线模拟测试●两种联动方式：火灾报警协议和联动信号●系统自检功能：月检和年检●设备应急支持手动和自动方式●集成主流报警厂家联动通讯协议，可直接进行消防联动测试。

第二章控制器特性2.1控制器的组成产品名称产品型号主要组成部分应急照明控制器J-C-11S80GJ-C-11S80TJ-C-11S80B17寸液晶屏开关电源回路板控制器面板火灾接口板热敏打印机免维护铅酸电池无线光学键鼠套装加密时钟锁2.2型号组成及代表意义J-C-11S80G应急照明控制器产品代号：系列代号G立柜式T琴台式B壁挂式类别代码：集中控制型厂家代码：青鸟消防2.3技术参数额定输入AC220V/50Hz额定功率60W显示17寸液晶显示屏操作键盘、鼠标接口RS232、RS485、USB、RJ45输出回路4回路，单回路节点数：最多32点应急时间≥3h应急转换时间≤0.1s总线协议KWIB总线距离设计最远距离1200米，建议每500米使用中继器进行级联，超过1500米直接使用光纤收发器联动方式火灾报警协议、联动信号备用电源12V/18Ah免维护铅酸电池使用环境0℃-+40℃，<95%RH；外形尺寸立柜：1770×550×480mm 琴台：1245×545×800mm 壁挂：770×535×173mm2.4控制器结构J-C-11S80G结构图J-C-11S80T结构图J-C-11S80B结构图2.5执行标准该应急照明控制器设计、制造和检定符合以下国家标准：GB17945-2010《消防应急照明和疏散指示系统》第三章控制器主要功能智能疏散算法智能疏散的核心功能是重新规划安全疏散路线功能，优良的智能疏散算法提供的是更加安全的疏散路线以及更加迅速的规划时间。

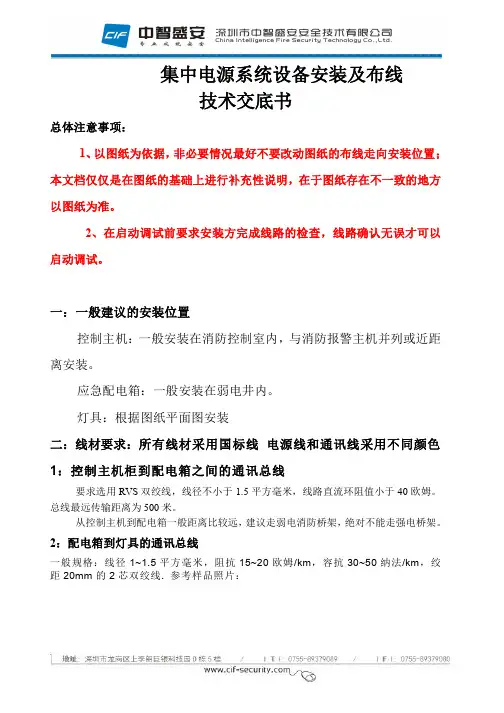

集中电源系统设备安装及布线技术交底书总体注意事项：1、以图纸为依据，非必要情况最好不要改动图纸的布线走向安装位置；本文档仅仅是在图纸的基础上进行补充性说明，在于图纸存在不一致的地方以图纸为准。

2、在启动调试前要求安装方完成线路的检查，线路确认无误才可以启动调试。

一：一般建议的安装位置控制主机：一般安装在消防控制室内，与消防报警主机并列或近距离安装。

应急配电箱：一般安装在弱电井内。

灯具：根据图纸平面图安装二：线材要求：所有线材采用国标线电源线和通讯线采用不同颜色1：控制主机柜到配电箱之间的通讯总线要求选用RVS双绞线，线径不小于1.5平方毫米，线路直流环阻值小于40欧姆。

总线最远传输距离为500米。

从控制主机到配电箱一般距离比较远，建议走弱电消防桥架，绝对不能走强电桥架。

2：配电箱到灯具的通讯总线一般规格：线径1~1.5平方毫米，阻抗15~20欧姆/km，容抗30~50纳法/km，绞距20mm的2芯双绞线.参考样品照片：2：电源线型号：由于每个回路带灯具数量不一样，请严格按照图纸要求提供三：布线注意事项A:集中电源型系统分配电装置到灯具的通讯线建议采用手拉手布线方式；原则上以图纸为准，必要的情况下可适当分叉；但是整个回路的灯具数量不能随意增加。

手拉手示例见下图：B：集中电源型系统控制器到分配电装置的通讯线一定要采用手拉手布线方式。

C:通信信号线应远离干扰源，信号线应走弱电井不能与强电（如AC220V电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米D:注意在布线时，一定不能在中间引接线头和分叉接头位置隐藏在管线内，尽量将接线头引到设备连接处，主要目的是以后维护方便。

E:线路的接点必须采用焊接、连接头卡紧或接线帽卡紧的连接方式，并做防水及防潮处理将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理F:布线完成需检查线路是否有短路，电源线和信号线是否有交叉短路用万用表测量电源线和信号线的电阻值和对地电阻值。

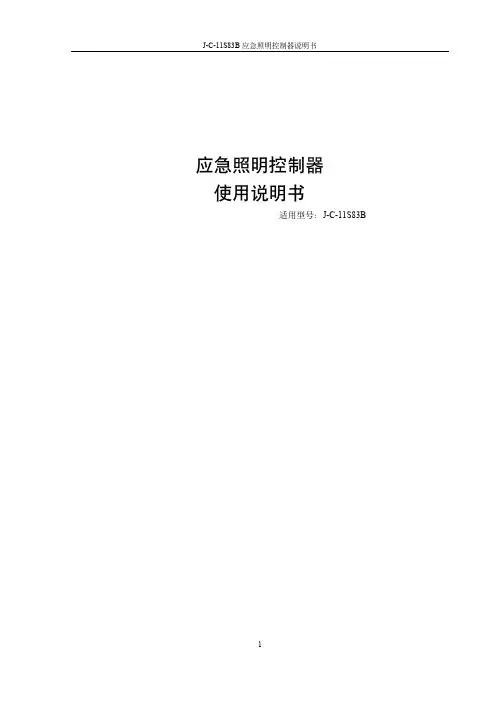

应急照明控制器使用说明书适用型号：J-C-11S83B1概述1.1产品说明1.1.1产品介绍J-C-11S83B应急照明控制器可对本公司生产的集中控制型消防应急灯具和应急照明集中电源等的工作状态进行控制与监控，其满足GB17945-2010《消防应急照明和疏散指示系统》的要求。

1.1.2产品特点1.故障报警：当控制器与应急灯具、应急集中电源之间的通信中断，或者应急灯具、应急集中电源发生故障时，控制器发出故障报警信号，即点亮故障指示灯，发出故障报警声。

2.应急控制：当接收到火灾报警信号时，控制器根据预先编制的疏散预案，自动控制应急灯具进入应急状态。

3.具有年检、月检、手动自检等功能。

1.1.3技术参数额定输入AC220V/50Hz额定功率5W显示 2.8寸液晶屏操作按键接口RS485,CAN输出回路2回路，单回路节点数≤32点应急时间≥3H转换时间≤0.1S总线距离设计最远距离1200米联动方式联动信号备用电源锂电池外形尺寸240mm*75mm*350mm1.2安全须知1.在安装使用本产品时，请详细阅读本说明书。

2.本说明书须妥善保管，便于使用者对此设备的理解和维护3.本说明书只限用于本公司规定型号控制器的说明使用。

4.安全操作的注意事项，可分类为“高压危险”和“警告”。

5.本说明书应在使用时提供参考，在报警或重要工作状态时做指导。

1.2.1图形符号定义此符号意味着危险。

提示应注意该项目或操作可能对正在使用该设备的人员以及其他人员带来危险，如果忽视该警示而进行了错误的操作，可能会造成安全事故。

此符号意味着警告、注意。

提示注意该项目或操作可能对正在使用该设备的人员以及其他人员带来危险，如果忽视该警示而进行了错误的操作，可能会造成人员伤害或设备损坏等财产损失。

此符号意味着禁止的事项。

此符号意味着必须严格执行的项目。

另注：当检查维修设备时，须由专业人员操作。

在检查和维修过程之前需切断电源，且设备要可靠接地。

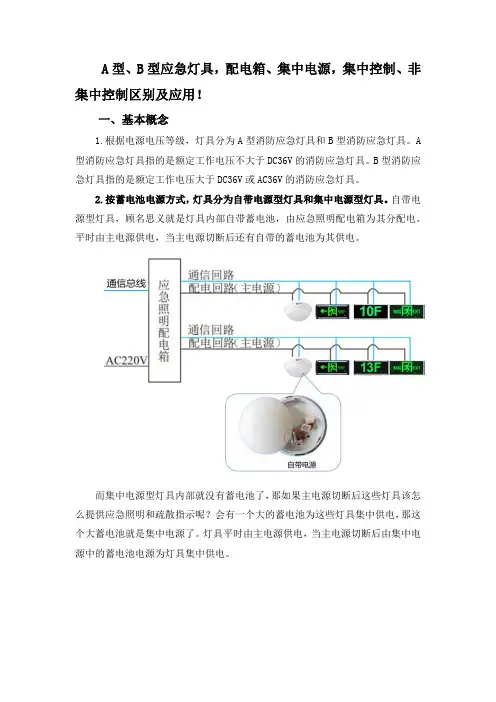

A型、B型应急灯具，配电箱、集中电源，集中控制、非集中控制区别及应用！
一、基本概念
1.根据电源电压等级，灯具分为A型消防应急灯具和B型消防应急灯具。

A 型消防应急灯具指的是额定工作电压不大于DC36V的消防应急灯具。

B型消防应急灯具指的是额定工作电压大于DC36V或AC36V的消防应急灯具。

2.按蓄电池电源方式，灯具分为自带电源型灯具和集中电源型灯具。

自带电源型灯具，顾名思义就是灯具内部自带蓄电池，由应急照明配电箱为其分配电。

平时由主电源供电，当主电源切断后还有自带的蓄电池为其供电。

而集中电源型灯具内部就没有蓄电池了，那如果主电源切断后这些灯具该怎么提供应急照明和疏散指示呢？会有一个大的蓄电池为这些灯具集中供电，那这个大蓄电池就是集中电源了。

灯具平时由主电源供电，当主电源切断后由集中电源中的蓄电池电源为灯具集中供电。

所以非集中电源型系统由应急照明配电箱和自带电源型灯具组成，而集中电源型系统由应急照明集中电源和集中电源型灯具组成。

3.灯具和电源上述都已说了，接下我们在说一下灯具的控制方式。

消防应急照明和疏散指示系统按灯具的控制方式分为集中控制型和非集中控制型。

这两种系统最主要的不同就是集中控制型系统有应急照明控制器。

应急照明控制器通过集中电源或应急照明配电箱控制灯具的应急启动、蓄电池电源的转换。

而非集中控制系统就没有控制器了，只能由配电箱或集中电源直接控制其配接灯具的工作状态。

根据控制方式和应急供电方式系统又可以两两组合。

分为
二、灯具的选型
三、其他要求。

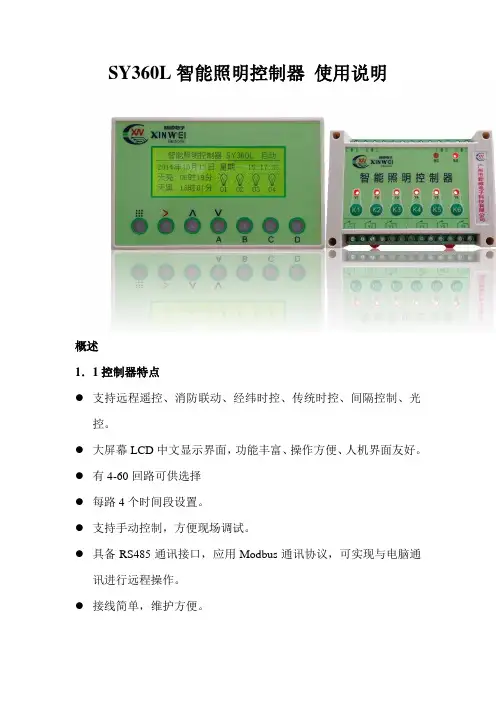

SY360L智能照明控制器使用说明概述1．1控制器特点●支持远程遥控、消防联动、经纬时控、传统时控、间隔控制、光控。

●大屏幕LCD中文显示界面，功能丰富、操作方便、人机界面友好。

●有4-60回路可供选择●每路4个时间段设置。

●支持手动控制，方便现场调试。

●具备RS485通讯接口，应用Modbus通讯协议，可实现与电脑通讯进行远程操作。

●接线简单，维护方便。

1．2技术指标产品型号：SY360L供电电源：AC 220V电源消耗：< 3W使用环境：温度-40~85℃湿度< 90%接点输出：可扩至60回路光感输入：光敏电阻通讯方式：Modbus标准接口RS485安装方式：显示屏：面板开孔嵌入式、模块：导轨式安装外形尺寸：显示屏：162(长)×100(宽)×45(深)模块：115(长)×90(宽)×40(深)面板开孔：156×92注：单位mm页面选择：在主画面里，按‘’键，进入页面选择画面，输入要打开的页面编号，按‘’键，如果该编号页面存在，则进入该页面，否则返回主画面，页面编号分配如下列表：主画面上显示当前日期和时间，分别显示各回路的路灯开关状态，用图形表示出来，直观明了。

显示当地当天的天亮天黑时间，给用户在设定经纬度时间控制时带来方便。

操作注意事项：控制器在投入使用前，先设定日期和时间、当地的经度和纬度，这样，控制器才准确地计算当地的天亮天黑时间。

请参照全国的经纬度时区表，有不明之处，请与广州新威厂家联系。

操作步骤：移动光标到目标，按‘＾’‘ˇ’键修改数值，移动光标保存结果。

注：修改完必须移动光标进行数值保存，如果直接按‘SET’返回主画面，则刚才修改的值会失效。

注：手动开关说明主画面上按才起作用，A、B、C、D分别是控制对应回路灯光的手动按钮。

在开灯的情况下，按住“﹥”和“A”或“B”或“C”或“D”按键为关灯，关灯后，自动开灯时间条件达到，或者光控开灯条件达到时，自动接通亮灯。

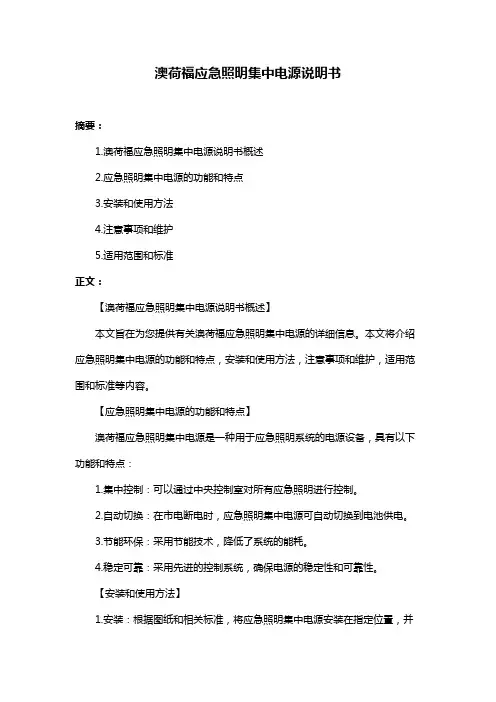

澳荷福应急照明集中电源说明书摘要：1.澳荷福应急照明集中电源说明书概述2.应急照明集中电源的功能和特点3.安装和使用方法4.注意事项和维护5.适用范围和标准正文：【澳荷福应急照明集中电源说明书概述】本文旨在为您提供有关澳荷福应急照明集中电源的详细信息。

本文将介绍应急照明集中电源的功能和特点，安装和使用方法，注意事项和维护，适用范围和标准等内容。

【应急照明集中电源的功能和特点】澳荷福应急照明集中电源是一种用于应急照明系统的电源设备，具有以下功能和特点：1.集中控制：可以通过中央控制室对所有应急照明进行控制。

2.自动切换：在市电断电时，应急照明集中电源可自动切换到电池供电。

3.节能环保：采用节能技术，降低了系统的能耗。

4.稳定可靠：采用先进的控制系统，确保电源的稳定性和可靠性。

【安装和使用方法】1.安装：根据图纸和相关标准，将应急照明集中电源安装在指定位置，并连接市电和电池。

2.使用：通过中央控制室对应急照明进行控制。

在市电断电时，应急照明集中电源将自动切换到电池供电。

【注意事项和维护】1.应急照明集中电源应由专业人员安装和维护。

2.定期检查市电和电池的连接，确保连接可靠。

3.定期检查应急照明集中电源的工作状态，如有异常，应及时处理。

4.保持应急照明集中电源及其周围环境的清洁。

【适用范围和标准】1.适用范围：澳荷福应急照明集中电源适用于各种应急照明系统，如商业建筑、住宅小区、公共场所等。

2.标准：澳荷福应急照明集中电源的设计和制造符合国家和行业的相关标准。

通过以上内容，希望您对澳荷福应急照明集中电源有了更深入的了解，并能够正确地安装和使用该产品。

消防应急照明灯安装使用说明书消防应急照明书安装使用说明书 1消防应急照明灯安装使用说明书一、概述本产品采用GB17945-2010标准，以LED为照明的应急灯，具有最新高科技产品，LED为发光，发光清晰，光色柔和，功耗极低，寿命长等特点，是当前一般灯管型应急照明的升级换代产品。

二、技术参数防护等级:?IP30 额定工作电压/频率:AC220V/50HZ 应急时间?90分钟应急输出光通量:?501m 应急转换时间:?1秒主电功率:2W电池种类:Ni-Cd镍镉电池保险丝规格:交流1A 直流5A 光源名称:发光二极管电池规格:Ni-Cd AA800mAh/2.4V光源输出参数:0.8W 三、安装方法:吊装、壁挂，吊装用吊链吊在拉手上，壁挂挂在灯箱后面的瓜子形孔上。

四、使用方法:1、接线方法:棕色线接火线，蓝色线接零线，黄绿色接地注:棕色线、蓝色线不能接任何开关。

2、把本产品插上交流220V电源(充电18小时)此灯具主电绿色指示灯亮起，LED正常发光，a( 用手按住试验开关2s进入试验状态，指示灯熄灭而LED仍然发光则表示应急工作正常;b( 按住试验开关4s绿色指示灯1HZ闪烁，进入月自检模拟状态，自检通过转入主电状态。

c( 按住试验开关6s绿色指示灯3HZ闪烁，进入年自检模拟状态，自检通过转入主电状态。

3、平时该消防应急灯具不点亮，应急才点亮;应急状态按住试验开关大于6s关断应急。

五、日常维护1、试验按钮用来模拟停电、月自检、年自检之用，以检测灯具应急工作是否正常，用户应按消防部分要求进行检测和维护。

1消防应急照明书安装使用说明书 22、灯具出厂内部电源于放空状态，使用前应先充电24小时，充电时充电灯亮起，接近充满红色指示灯熄灭，此时电路进入浮充对电池小电流充电。

3、声光报警1(故障灯黄灯1HZ闪烁，蜂鸣器1min/1次)，表示该灯充电回路短路或者开路;检查保险丝或电池，并及时修理。

4、声光报警2(故障灯黄灯3HZ闪烁，蜂鸣器1min/1次)，表示该灯光源短路，开路或应急回路断开;检查光源或应急回路，并及时修路。
