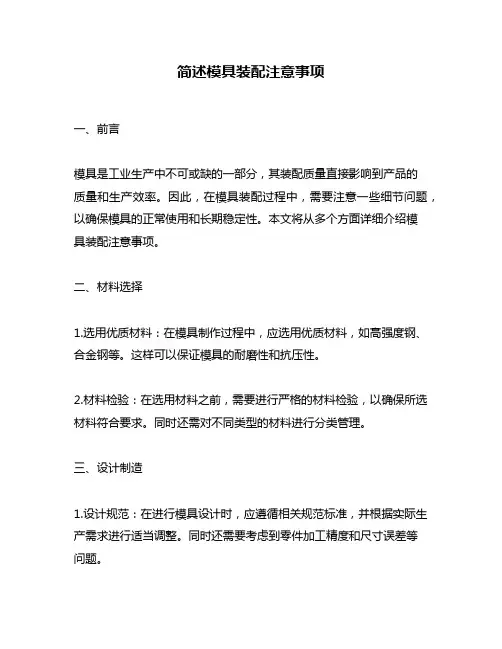

简述模具装配注意事项一、前言模具是工业生产中不可或缺的一部分，其装配质量直接影响到产品的质量和生产效率。
因此，在模具装配过程中，需要注意一些细节问题，以确保模具的正常使用和长期稳定性。
本文将从多个方面详细介绍模具装配注意事项。
二、材料选择1.选用优质材料：在模具制作过程中，应选用优质材料，如高强度钢、合金钢等。
这样可以保证模具的耐磨性和抗压性。
2.材料检验：在选用材料之前，需要进行严格的材料检验，以确保所选材料符合要求。
同时还需对不同类型的材料进行分类管理。
三、设计制造1.设计规范：在进行模具设计时，应遵循相关规范标准，并根据实际生产需求进行适当调整。
同时还需要考虑到零件加工精度和尺寸误差等问题。
2.制造精度：在进行模具制造时，需要保证加工精度和表面光洁度达到要求。
同时还需对加工设备和刀具等进行定期检查和维护。
四、装配过程1.清洁卫生：在进行模具装配之前，需要对模具零件进行清洁处理，以避免灰尘和杂质等对装配质量的影响。
2.检查零件：在进行模具装配时，需要对各个零部件进行检查和调整。
特别是对于易受损零件，如弹簧等，需要特别小心。
3.润滑保养：在完成模具装配之后，需要进行润滑和保养工作。
这样可以延长模具寿命，并确保其正常运行。
五、使用维护1.定期检查：在使用过程中，需要定期对模具进行检查和维护。
特别是对于易受损零件，如导柱等，需要加强关注。
2.正确使用：在使用过程中，应严格按照操作规范进行操作，并避免超负荷使用。
同时还需注意安全问题。
3.及时修理：一旦发现模具出现故障或异常情况，应及时停机检修，并采取相应措施加以解决。
六、总结综上所述，在模具装配过程中，需要注意材料选择、设计制造、装配过程和使用维护等多个方面的问题。
只有做到全方位的注意事项才能确保模具的质量和使用寿命。
因此，我们需要加强对模具装配注意事项的学习和理解，提高自身技能水平和工作效率。

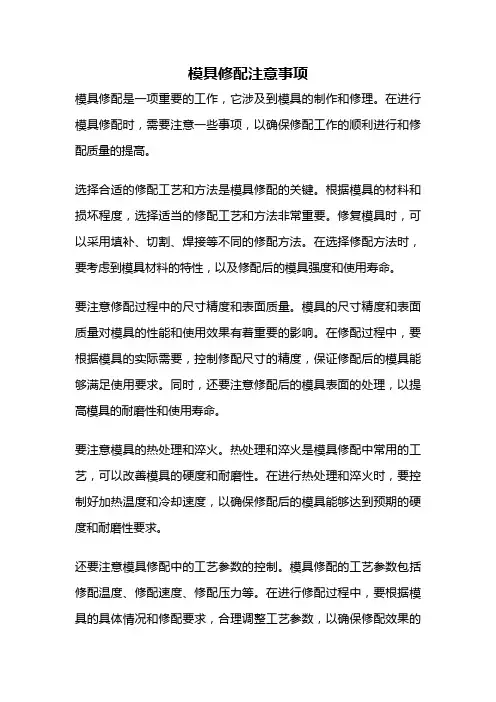

模具修配注意事项模具修配是一项重要的工作，它涉及到模具的制作和修理。
在进行模具修配时，需要注意一些事项，以确保修配工作的顺利进行和修配质量的提高。
选择合适的修配工艺和方法是模具修配的关键。
根据模具的材料和损坏程度，选择适当的修配工艺和方法非常重要。
修复模具时，可以采用填补、切割、焊接等不同的修配方法。
在选择修配方法时，要考虑到模具材料的特性，以及修配后的模具强度和使用寿命。
要注意修配过程中的尺寸精度和表面质量。
模具的尺寸精度和表面质量对模具的性能和使用效果有着重要的影响。
在修配过程中，要根据模具的实际需要，控制修配尺寸的精度，保证修配后的模具能够满足使用要求。
同时，还要注意修配后的模具表面的处理，以提高模具的耐磨性和使用寿命。
要注意模具的热处理和淬火。
热处理和淬火是模具修配中常用的工艺，可以改善模具的硬度和耐磨性。
在进行热处理和淬火时，要控制好加热温度和冷却速度，以确保修配后的模具能够达到预期的硬度和耐磨性要求。
还要注意模具修配中的工艺参数的控制。
模具修配的工艺参数包括修配温度、修配速度、修配压力等。
在进行修配过程中，要根据模具的具体情况和修配要求，合理调整工艺参数，以确保修配效果的达到预期。
要注意修配后的模具的试模和调试。
修配后的模具需要进行试模和调试，以确保修配效果的符合要求。
在试模和调试过程中，要注意模具的运行和使用情况，及时发现和解决问题，以提高模具的使用效果和生产效率。
模具修配是一项复杂而重要的工作，需要注意选择合适的修配工艺和方法，控制修配尺寸精度和表面质量，进行热处理和淬火，控制工艺参数，以及进行试模和调试。
只有做到这些，才能保证模具修配的质量和效果，提高模具的使用寿命和生产效率。
模具装配工安全操作规程模具装配工安全操作规程模具装配工是模具制造行业中非常重要的岗位，其工作需要高度的技能和责任，同时也要注重安全操作，以保障自身和他人的身体安全。
下面将对模具装配工严格的操作规程进行详细的介绍。
一、安全防护用具的配备与使用1、佩戴好安全帽，不轻易摘除，只有事先切断电源或停机时方可摘除，避免头部受伤。
2、佩戴工作服、工作鞋、手套、眼罩、防飞溅面罩等防护用品，以避免机器部件的直接接触造成伤害。
3、施工现场必须配备手提式灭火器具和二氧化碳灭火器，以应对紧急情况的发生。
4、施工集中已停止单元内或人员少时，应关闭主开关，夹具和刀具要按要求放置，以防发生误操作。
5、吊装模具时必须使用尼龙带绑扎，任何对象不能下落或挂钩过紧导致变形。
二、操作过程1、自检：每次开机之前，要仔细检查机器的配件和设备，确保所有配件都安装到位并固定牢固。
同时检查机床是否有裂缝、破损、变形现象，机床的温度是否正常，有无异响或震动等情况。
2、连接电源：在连接电源之前，需要查看所有电气系统的情况。
检查电线是否有裸露的金属线，如有的话要及时处理。
检查电机和电源的接头、断路器、保险丝等是否牢固，是否正常使用。
3、开机：开机时应注意调整机器的速度，避免急促加速或突然停机导致设备损坏或人员受伤。
同时要保持机器及周围的工具、材料、碎片清洁整齐，以避免工具和碎片落到机器内部。
4、操作：在操作过程中，应根据不同的需求调整设备速度，以达到最佳的操作效果。
要注意测试模具的尺寸、位置和精度，以确保产品模具的质量。
5、维护：在操作结束后，应将设备彻底清洗，并对零部件进行检查和保养。
查看零件是否有缺损，配件是否锈蚀、松动，需要更换的及时予以更换。
三、注意事项1、必须具备一定的专业技能和工作经验，不允许没有工作经验的人员操作设备和使用设备。
2、在操作过程中要注意机床的电气安全，避免触电事故发生。
3、禁止穿戴不合规的衣物来操作机器，以防受伤或危险。
4、请建立设备维护日志，进行日常巡检，及时检查预防事故的发生。
模具装配和拆装的知识要点引言模具装配和拆装是模具制造和维修领域中非常重要的一项工作。
正确进行模具的装配和拆装可以保证模具的正常运行和使用寿命，同时也提高了模具制造和维修的效率。
本文将从模具装配和拆装的步骤、注意事项等方面介绍模具装配和拆装的知识要点。
模具装配的步骤模具装配是将模具的各个零件组装在一起，形成一个完整的模具。
下面是模具装配的一般步骤：1.准备工作：熟悉模具的各个零件以及装配的顺序，准备必要的工具和设备。
2.清洁和检查：将模具零件清洗干净，并进行全面的检查，确保没有损坏或缺损的零件。
3.零件预配：根据装配顺序，将各个零件按照工艺要求进行预配，方便后续的装配操作。
4.零件装配：将各个零件按照预定的顺序和方法进行装配，确保零件之间的配合良好。
5.试装和调整：装配完成后，进行试装和调整，检查模具的工作性能和配合情况。
6.换模试模：对装配完成的模具进行换模试模，验证模具的使用效果和稳定性。
7.记录和整理：记录各个零件的装配情况和问题，整理装配过程中的工具和设备。
模具装配的注意事项在进行模具装配时，需要注意以下几个方面：1.仔细阅读装配图纸：在进行模具装配前，应详细阅读并理解装配图纸，了解各个零件的装配顺序和方法。
2.注意零件的配合关系：在装配过程中，应特别注意各个零件之间的配合关系，确保零件的配合良好，避免出现过紧或过松的情况。
3.使用适当的工具和设备：根据模具装配的要求，选择合适的工具和设备进行装配操作，避免使用过大或过小的工具导致零件的损坏。
4.保持清洁和整洁：在装配过程中，保持工作台面和零件的清洁和整洁，避免杂物或灰尘进入模具内部，影响模具的工作效果。
5.注意装配顺序：按照装配图纸上的顺序进行装配操作，避免错位或遗漏零件。
6.小心操作，防止损坏零件：在装配过程中，要小心操作，避免碰撞或过度力的施加，以防损坏零件。
7.保持沟通和合作：在模具装配中，多与其他工作人员进行沟通和合作，及时解决装配过程中的问题和困难。

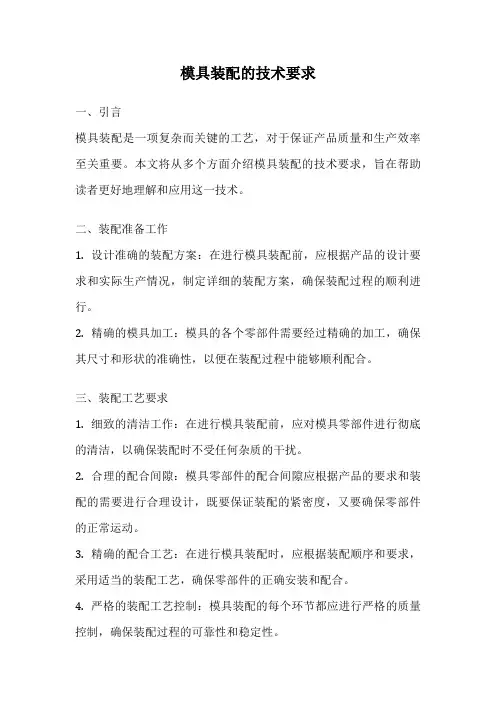

模具装配的技术要求一、引言模具装配是一项复杂而关键的工艺，对于保证产品质量和生产效率至关重要。
本文将从多个方面介绍模具装配的技术要求，旨在帮助读者更好地理解和应用这一技术。
二、装配准备工作1. 设计准确的装配方案：在进行模具装配前，应根据产品的设计要求和实际生产情况，制定详细的装配方案，确保装配过程的顺利进行。
2. 精确的模具加工：模具的各个零部件需要经过精确的加工，确保其尺寸和形状的准确性，以便在装配过程中能够顺利配合。
三、装配工艺要求1. 细致的清洁工作：在进行模具装配前，应对模具零部件进行彻底的清洁，以确保装配时不受任何杂质的干扰。
2. 合理的配合间隙：模具零部件的配合间隙应根据产品的要求和装配的需要进行合理设计，既要保证装配的紧密度，又要确保零部件的正常运动。
3. 精确的配合工艺：在进行模具装配时，应根据装配顺序和要求，采用适当的装配工艺，确保零部件的正确安装和配合。
4. 严格的装配工艺控制：模具装配的每个环节都应进行严格的质量控制，确保装配过程的可靠性和稳定性。
四、装配质量要求1. 合格的装配工人：模具装配需要经验丰富的工人进行操作，他们应具备良好的装配技能和对装配质量的严格要求。
2. 严谨的装配检查：在模具装配完成后，应进行全面、细致的装配检查，确保装配的质量符合设计要求。
3. 高效的故障排除：如果在装配过程中发现问题，应及时进行故障排除，并采取相应的措施解决问题，确保装配质量的稳定性和可靠性。
五、模具装配的优化与改进1. 持续学习和改进：模具装配技术不断发展，为了适应市场的需求和提高生产效率，装配人员应不断学习新的装配技术和方法，并及时进行改进和优化。
2. 创新思维和团队合作：在模具装配过程中，应鼓励装配人员发挥创新思维，积极思考和解决问题，并加强团队合作，提高装配效率和质量。
六、结论模具装配是一项关键的工艺，对于产品质量和生产效率的提高起着重要作用。
通过遵循装配准备工作、装配工艺要求和装配质量要求等技术要求，可以提高模具装配的效率和质量，从而为企业的发展带来更多的机会和挑战。

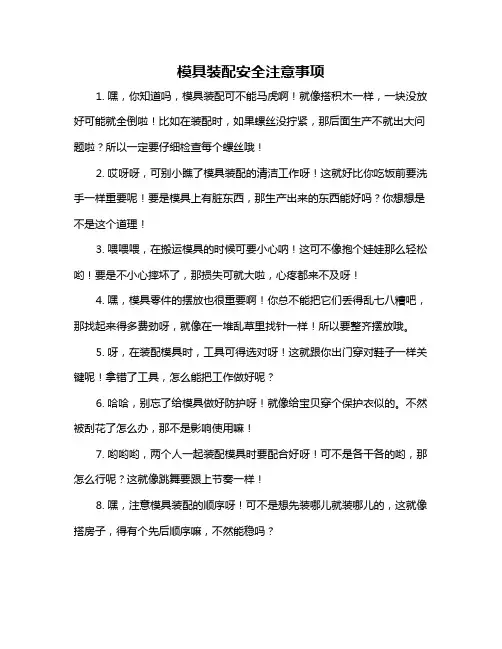

模具装配安全注意事项
1. 嘿，你知道吗，模具装配可不能马虎啊！就像搭积木一样，一块没放好可能就全倒啦！比如在装配时，如果螺丝没拧紧，那后面生产不就出大问题啦？所以一定要仔细检查每个螺丝哦！
2. 哎呀呀，可别小瞧了模具装配的清洁工作呀！这就好比你吃饭前要洗手一样重要呢！要是模具上有脏东西，那生产出来的东西能好吗？你想想是不是这个道理！
3. 喂喂喂，在搬运模具的时候可要小心呐！这可不像抱个娃娃那么轻松哟！要是不小心摔坏了，那损失可就大啦，心疼都来不及呀！
4. 嘿，模具零件的摆放也很重要啊！你总不能把它们丢得乱七八糟吧，那找起来得多费劲呀，就像在一堆乱草里找针一样！所以要整齐摆放哦。
5. 呀，在装配模具时，工具可得选对呀！这就跟你出门穿对鞋子一样关键呢！拿错了工具，怎么能把工作做好呢？
6. 哈哈，别忘了给模具做好防护呀！就像给宝贝穿个保护衣似的。
不然被刮花了怎么办，那不是影响使用嘛！
7. 哟哟哟，两个人一起装配模具时要配合好呀！可不是各干各的哟，那怎么行呢？这就像跳舞要跟上节奏一样！
8. 嘿，注意模具装配的顺序呀！可不是想先装哪儿就装哪儿的，这就像搭房子，得有个先后顺序嘛，不然能稳吗？
9. 哎呀，模具装配的安全真的太重要啦！一点都不能马虎呀，这关系到我们的工作质量和自身安全呀！大家可一定要放在心上哦！
结论：模具装配安全必须高度重视，从细节做起，才能确保工作顺利进行。

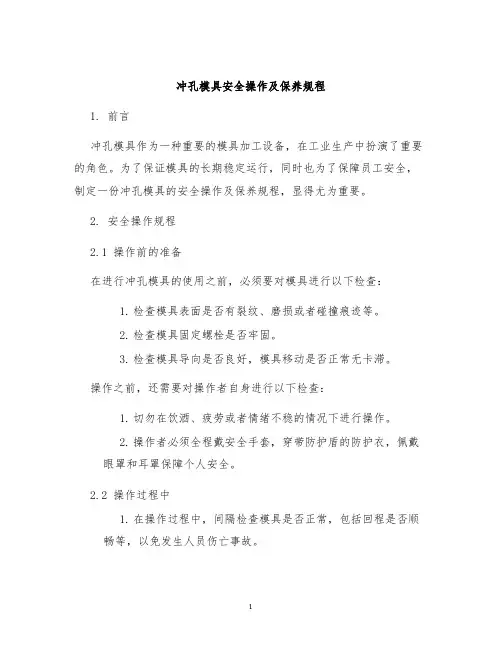

冲孔模具安全操作及保养规程1. 前言冲孔模具作为一种重要的模具加工设备，在工业生产中扮演了重要的角色。
为了保证模具的长期稳定运行，同时也为了保障员工安全，制定一份冲孔模具的安全操作及保养规程，显得尤为重要。
2. 安全操作规程2.1 操作前的准备在进行冲孔模具的使用之前，必须要对模具进行以下检查：1.检查模具表面是否有裂纹、磨损或者碰撞痕迹等。
2.检查模具固定螺栓是否牢固。
3.检查模具导向是否良好，模具移动是否正常无卡滞。
操作之前，还需要对操作者自身进行以下检查：1.切勿在饮酒、疲劳或者情绪不稳的情况下进行操作。
2.操作者必须全程戴安全手套，穿带防护盾的防护衣，佩戴眼罩和耳罩保障个人安全。
2.2 操作过程中1.在操作过程中，间隔检查模具是否正常，包括回程是否顺畅等，以免发生人员伤亡事故。
2.操作须由训练有素的专业人士进行，而非非专业人员尤为重要。
3.对于不熟悉的模具，首先需学习其操作流程，之后才可进行模具的操作。
2.3 操作后的清理1.切勿拆卸冲孔模具，除非是由具有专业资质的人员进行。
2.在关闭设备后，注意对设备及其周围环境进行清理工作以及模具的保养工作。
3. 保养规程3.1 保养周期由于冲孔模具是一种常用的模具设备，在日常生产中要定期进行保养。
1.对于低频使用模具而言，建议保养周期为每季度一次。
2.对于全年都在使用的高频模具而言，建议每年至少要进行两次保养。
3.2 保养内容下面简要介绍一些保养的方法：1.首先要对模具进行全面的清理和消毒，以确保模具的表面清洁卫生；2.其次，在保养中要对模具表面进行喷涂，以减少其表面摩擦和磨损。
特别是在高热和高温时，模具表面的润滑油必须要进行定期更换，保证模具长期的稳定运行；3.模具表面的零件更换：特别需要更换的是模具上的导向零件以及其他易损耗的零件，需要随时进行更换。
4. 总结冲孔模具作为制造业中非常重要的模具加工设备，其安全操作以及保养工作尤为重要。
通过科学的操作和合理的保养可以保障设备的有效应用，延长设备使用寿命，减少设备故障，使生产效率得到提高。

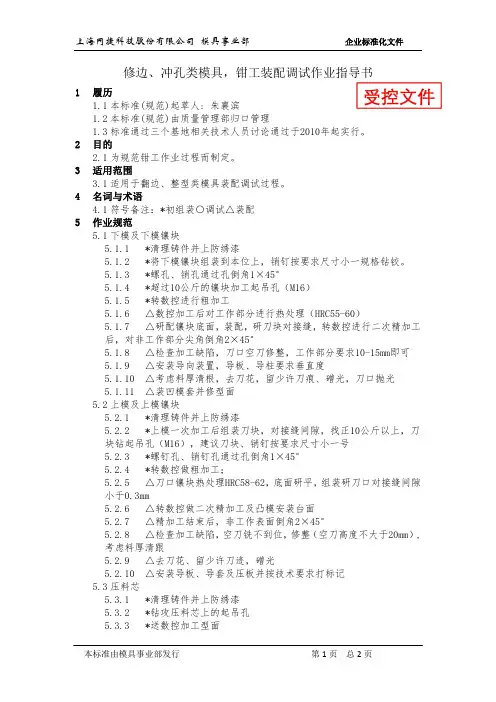

修边、冲孔类模具，钳工装配调试作业指导书1履历1.1本标准(规范)起草人: 朱襄滨1.2本标准(规范)由质量管理部归口管理1.3标准通过三个基地相关技术人员讨论通过于2010年起实行。
2目的2.1为规范钳工作业过程而制定。
3适用范围3.1适用于翻边、整型类模具装配调试过程。
4名词与术语4.1符号备注：*初组装○调试△装配5作业规范5.1下模及下模镶块5.1.1*清理铸件并上防绣漆5.1.2*将下模镶块组装到本位上，销钉按要求尺寸小一规格钻铰。
5.1.3*螺孔、销孔通过孔倒角1×45°5.1.4*超过10公斤的镶块加工起吊孔（M16）5.1.5*转数控进行粗加工5.1.6△数控加工后对工作部分进行热处理（HRC55-60）5.1.7△研配镶块底面，装配，研刀块对接缝，转数控进行二次精加工后，对非工作部分尖角倒角2×45°5.1.8△检查加工缺陷，刀口空刀修整，工作部分要求10-15mm即可5.1.9△安装导向装置，导板、导柱要求垂直度5.1.10△考虑料厚清根，去刀花，留少许刀痕、磳光，刀口抛光5.1.11△装凹模套并修型面5.2上模及上模镶块5.2.1*清理铸件并上防绣漆5.2.2*上模一次加工后组装刀块，对接缝间隙，找正10公斤以上，刀块钻起吊孔（M16），建议刀块、销钉按要求尺寸小一号5.2.3*螺钉孔、销钉孔通过孔倒角1×45°5.2.4*转数控做粗加工；5.2.5△刀口镶块热处理HRC58-62，底面研平，组装研刀口对接缝间隙小于0.3mm5.2.6△转数控做二次精加工及凸模安装台面5.2.7△精加工结束后，非工作表面倒角2×45°5.2.8△检查加工缺陷，空刀铣不到位，修整（空刀高度不大于20mm）,考虑料厚清跟5.2.9△去刀花、留少许刀迹，磳光5.2.10△安装导板、导套及压板并按技术要求打标记5.3压料芯5.3.1*清理铸件并上防绣漆5.3.2*钻攻压料芯上的起吊孔5.3.3*送数控加工型面5.3.4△考虑料厚清根，去刀花，留少许刀痕、磳光5.3.5△装导板压料芯，装入上模，并检查导板着色率5.4研合5.4.1△以下模为基准，研配刀口间隙，保证间隙均匀无硬点5.4.2△以下模为基准，不带料厚，研配压料面间隙，要求工作部分压料面，研合面着色宽度大于15mm；5.4.3△冲头及冲头固定座装配调整间隙，钻铰螺孔，销孔5.4.4△废料刀，顶料销及侧销的安装及调整‘5.4.5△带件研合，保证零件与型面贴合稳定5.4.6△调整限位高度，保证吃入量5.4.7△装减震装置，废料盒，废料滑板装完，自动装置调试并根据调试结果进行整改5.4.8△电气元件装配，配合客户要求5.4.9△模具发运前，整体清洁，抛光，油封，涂漆，包装。

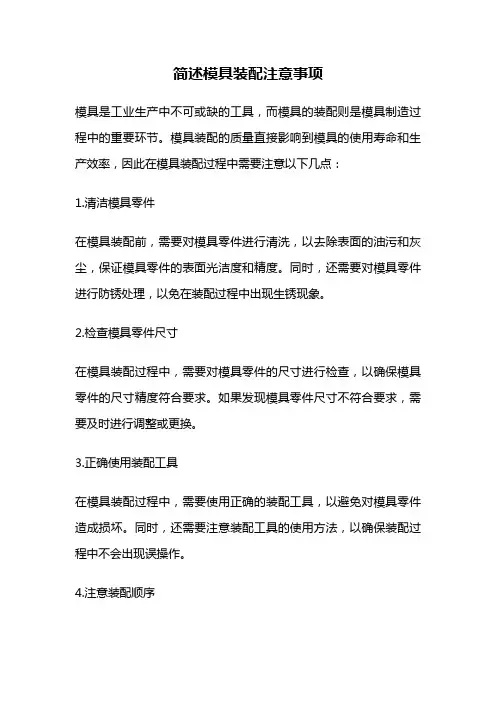

简述模具装配注意事项
模具是工业生产中不可或缺的工具，而模具的装配则是模具制造过程中的重要环节。
模具装配的质量直接影响到模具的使用寿命和生产效率，因此在模具装配过程中需要注意以下几点：
1.清洁模具零件
在模具装配前，需要对模具零件进行清洗，以去除表面的油污和灰尘，保证模具零件的表面光洁度和精度。
同时，还需要对模具零件进行防锈处理，以免在装配过程中出现生锈现象。
2.检查模具零件尺寸
在模具装配过程中，需要对模具零件的尺寸进行检查，以确保模具零件的尺寸精度符合要求。
如果发现模具零件尺寸不符合要求，需要及时进行调整或更换。
3.正确使用装配工具
在模具装配过程中，需要使用正确的装配工具，以避免对模具零件造成损坏。
同时，还需要注意装配工具的使用方法，以确保装配过程中不会出现误操作。
4.注意装配顺序
在模具装配过程中，需要按照正确的装配顺序进行装配，以确保模具零件的相互配合精度。
如果装配顺序不正确，可能会导致模具零件之间的配合不良，影响模具的使用效果。
5.进行装配试验
在模具装配完成后，需要进行装配试验，以检查模具的使用效果和精度。
如果发现模具存在问题，需要及时进行调整或更换，以确保模具的正常使用。
模具装配是模具制造过程中的重要环节，需要注意细节，确保模具的质量和精度。
只有这样，才能保证模具的使用寿命和生产效率。

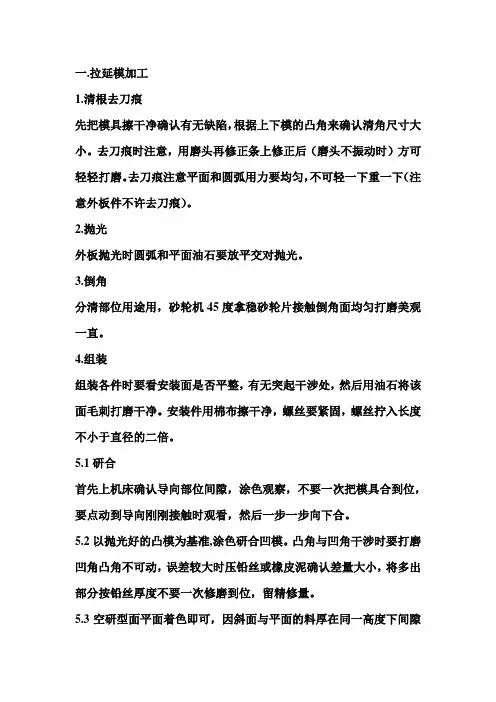

一.拉延模加工1.清根去刀痕先把模具擦干净确认有无缺陷，根据上下模的凸角来确认清角尺寸大小。
去刀痕时注意，用磨头再修正条上修正后（磨头不振动时）方可轻轻打磨。
去刀痕注意平面和圆弧用力要均匀，不可轻一下重一下（注意外板件不许去刀痕）。
2.抛光外板抛光时圆弧和平面油石要放平交对抛光。
3.倒角分清部位用途用，砂轮机45度拿稳砂轮片接触倒角面均匀打磨美观一直。
4.组装组装各件时要看安装面是否平整，有无突起干涉处，然后用油石将该面毛刺打磨干净。
安装件用棉布擦干净，螺丝要紧固，螺丝拧入长度不小于直径的二倍。
5.1研合首先上机床确认导向部位间隙，涂色观察，不要一次把模具合到位，要点动到导向刚刚接触时观看，然后一步一步向下合。
5.2以抛光好的凸模为基准,涂色研合凹模。
凸角与凹角干涉时要打磨凹角凸角不可动，误差较大时压铅丝或橡皮泥确认差量大小，将多出部分按铅丝厚度不要一次修磨到位，留精修量。
5.3空研型面平面着色即可，因斜面与平面的料厚在同一高度下间隙不一至，所以斜面不用着色。
5.4代件研合将件双面着色，用第一件研合到底，侧面干涉时打磨凹模，双面都着色即可，凸角着色不可修，然后换件研合，直到最后验收90%，棱线要清晰顺直，最后打开模具抛光R角抛光到A级。
5.5压料面研合要以凹模压料面为准，直接代件研合到95%，注意压料面着色要内实外虚，拉延筋40MM外着色要虚，不要实，打空也可以。
6.1调试调试前要整理R角至A级，在压力机上试件时顶杆压力.高度调整垫的高低.料片大小装模高度等要做记录。
6.2顶杆高度调整时要注意安全限位螺钉行程是否够15MM的余量。
6.3当制件出现起皱1.首先考虑顶杆压力大小，一般内板件形状复杂的件气垫压力一般在40T-70T之间应该可以，外板件形状平缓的，反拉延不太大的一般在60T-90T之间即可。
2.考虑汽缸顶杆高度是否过底方法如下；观察凸模面高点是否高出压料面太多，也可放置料片，观察料片是否在压料面上翘起，因为这样会使压料面在压料时，凸模以将料支撑起。
模具装配注意事项一、模具装配的基本概念模具装配是指将各个零部件按照一定的顺序组装成完整的模具结构的过程。
模具装配的质量直接关系到模具的使用寿命和加工质量，因此需要注意一些基本概念和步骤。
二、模具装配的基本要求模具装配需要满足以下基本要求：2.1 拆装方便模具装配应保证拆装方便，方便进行维修和更换零部件。
2.2 各部件配合精度高各部件之间的配合精度直接影响模具的工作效果，应保证精度要求和配合间隙的合理性。
2.3 高强度和耐磨性模具工作时承受着高温、高压、高速等工况，所以需要保证模具的强度和耐磨性。
2.4 组装稳定模具组装后要保证结构稳定，不出现松动和变形。
2.5 保持装配精度模具装配后应进行检测和调整，保证每个零部件的位置和相对位置精确。
三、模具装配的注意事项在模具装配过程中，需要注意以下事项：3.1 避免油污装配过程中，应保证操作人员手部干净，防止手上的污垢粘到模具上。
同时，要避免使用油脂过多，以防止油污对模具造成损害。
3.2 操作规范装配操作要规范，遵循装配图纸和工艺要求进行操作。
操作人员应具备一定的技术和经验，严禁违规操作和乱拆乱装。
3.3 注意清洁在装配过程中，应注意模具和零部件的清洁。
清洁工作要彻底，以保证装配质量和工作效果。
3.4 配合调整在装配过程中，如果发现零部件的配合不良或间隙过大或过小，应及时进行调整，保证配合的精度和稳定性。
3.5 零部件保护在装配过程中，要注意保护好零部件。
特别是对于易损零部件或表面精加工的部件，应妥善保护，避免在装配过程中受损。
3.6 润滑处理装配过程中，需要进行润滑处理。
根据不同的零部件和使用条件，选择适当的润滑剂进行润滑，以减小摩擦和磨损，延长模具的使用寿命。
3.7 记录和排查问题装配过程中应及时记录装配的具体情况，方便后续的维护和排查问题。
如果在装配过程中发现问题，应及时解决，以确保模具装配质量。
四、模具装配的步骤模具装配的步骤如下：4.1 准备工作进行装配之前，需要准备好所需的零部件、工具和装配图纸等。
冲孔模具组装作业指导书一、引言冲孔模具是一种常用的加工工具，用于在金属板材上进行冲孔加工。
本作业指导书旨在为操作人员提供正确、安全地组装冲孔模具的方法和步骤，确保操作人员能够正确地操作和维护冲孔模具，以保障工作效率和操作安全。
二、工作环境和安全要求1. 工作环境在组装冲孔模具时，应选择干燥、通风良好的场所，确保工作区域整洁，无杂物阻碍操作。
2. 安全要求a. 操作人员必须全程穿戴符合要求的个人防护装备，如安全帽、护目镜、防护手套等。
b. 在组装过程中，严禁操作人员单独进行维修和拆卸模具。
c. 若发现模具存在异常，应立即停止组装并向主管报告。
三、组装工作具体步骤1. 检查模具零部件在开始组装之前，检查所有模具零部件是否齐全，是否存在损坏。
如发现问题请及时更换或修复。
2. 清洁和润滑在组装之前，清洁所有模具零部件，特别是表面和孔面。
使用无油无水的布擦拭即可。
然后适当涂抹润滑剂，确保模具零部件的灵活性和耐磨性。
3. 组装工作台准备按照工作台上的图纸和说明，摆放好组装所需的工具和附件，准备好组装工作台。
4. 按图纸进行组装按照模具的图纸和说明进行组装。
确保每个零部件的位置和方向都符合要求。
在组装过程中，应仔细对齐各个零部件，确保其间的配合精度和工作效果。
5. 调试和测试在组装完成后，对冲孔模具进行调试和测试。
确保冲孔模具的部件完好无损、灵活可靠，并且完成冲孔任务的要求。
6. 整理和清理组装完成后，对工作场所进行整理和清理。
清除废料、工具和其他杂物，确保工作场所干净整洁。
四、模具操作和维护1. 操作要求a. 严格按照操作规程操作冲孔模具，不得将模具用于超过其设计能力的冲孔任务。
b. 在操作过程中，应保持专注和稳定的状态，切勿在疲劳或精神不集中的情况下操作模具。
c. 在操作过程中，及时发现和处理异常情况，如模具卡住、发热等，并及时报告相关人员。
2. 维护要求a. 定期对冲孔模具进行维护和保养，特别是润滑部分，确保其灵活性和寿命。
模具安装步骤及注意事项嘿，你问模具安装步骤及注意事项啊？这可得好好说说。
安装模具呢，首先得把模具零件都准备好哇。
不能缺这少那的，不然装到一半发现少东西可就麻烦了。
我记得有一次，我准备装模具，结果少了个小零件，找了半天，耽误不少时间。
准备好零件后，就得找个合适的地方安装。
地方要干净、平整，不能有乱七八糟的东西。
我有个朋友，他随便找个地方就装模具，结果地面不平，模具装得歪歪扭扭的。
然后呢，开始安装模具的底座。
把底座放好，调整好位置，用螺丝固定住。
螺丝要拧紧了，不能松松垮垮的。
我有一次看到有人装底座的时候螺丝没拧紧，后来模具一动就晃。
底座装好了，就安装模具的主体部分。
这时候要小心点，不能磕着碰着模具。
可以用吊车或者叉车帮忙，但是要操作小心。
我有个同事，他用叉车装模具的时候不小心撞到了旁边的东西，差点把模具弄坏了。
接着，安装模具的各种配件。
比如说冷却水管啊、顶针啊啥的。
这些配件都得安装正确，不能弄错了。
我有一次看到有人把冷却水管装反了，结果模具没法冷却。
在安装的过程中，要注意检查各个部分的连接是否牢固。
不能有松动的地方，不然模具在使用的时候会出问题。
可以用扳手或者螺丝刀检查一下螺丝是否拧紧。
我有一次看到一个模具安装好了，但是一检查发现有几个螺丝没拧紧，那可不行。
另外，安装模具的时候要注意安全。
不能把手伸进模具里面，也不能站在危险的地方。
可以戴上手套、安全帽啥的，保护好自己。
我有个朋友，他安装模具的时候不小心把手夹了，疼得直叫唤。
我给你讲个事儿吧。
有一次我去一个工厂，看到他们在安装模具。
他们可认真了，准备零件、找好地方、装底座、装主体、装配件、检查连接、注意安全。
他们说这模具安装可得仔细，不能马虎。
从那以后，我就觉得模具安装步骤及注意事项有这些。
所以啊，模具安装步骤是准备零件、找地方、装底座、装主体、装配件，注意事项有检查连接牢固、注意安全。
下次你安装模具的时候，可别弄错了哦。
模具装配的技术要求
模具装配是一项精密的工艺技术，涉及到多个方面的要求和步骤。
在模具装配过程中，需要注意以下几个方面的技术要求。
模具装配过程中需要确保装配的精度和质量。
模具是用来制造产品的工具，装配过程中需要严格按照设计要求进行，确保每个零件的尺寸、位置和形状的准确性。
只有保证装配的精度和质量，才能保证产品的质量和性能。
模具装配过程中需要注意安装顺序和方法。
不同的模具有不同的装配顺序和方法，需要根据具体情况进行选择。
在装配过程中，需要注意零件之间的配合，确保每个零件与其他零件之间的连接紧密、稳固，以防止因装配不当而导致的零件松动、失效或损坏。
模具装配过程中需要注意清洁和防护。
在装配过程中，需要保持装配环境的清洁，防止灰尘、杂质等污染零件和装配面。
同时，需要对装配过程中易受损的零件进行防护，避免受到外力或腐蚀的影响。
模具装配过程中需要注意操作规范和安全措施。
装配过程中需要严格按照操作规范进行，遵循安全操作流程，确保操作人员的安全。
同时，需要做好装配记录和检验，及时发现和解决问题，确保装配的顺利进行。
模具装配是一项技术要求严格的工艺过程，需要严格按照装配规范进行操作，保证装配的精度和质量。
只有这样，才能确保模具装配
的顺利进行，为产品的制造提供可靠的保障。
模具维修注意事项及处理方法模具维修及注意事项模具的维护要领连续模的维护，须做到细心、耐心、按部就班，切忌盲目从事。
因故障修模时需附有料带，以便问题的查询。
打开模具，对照料带，检查模具状况，确认故障原因，找出问题所在，再进行模具清理，方可进行拆模。
拆模时受力要均匀，针对卸料弹簧在固定板与卸料板。
一．模具维护的要领连续模的维护，须做到细心、耐心、按部就班，切忌盲目从事。
因故障修模时需附有料带，以便问题的查询。
打开模具，对照料带，检查模具状况，确认故障原因，找出问题所在，再进行模具清理，方可进行拆模。
拆模时受力要均匀，针对卸料弹簧在固定板与卸料板之间和卸料弹簧直接顶在内导柱上的模具结构，其卸料板的拆卸要保证卸料板平衡弹出，卸料板的傾斜有可能导致模具内凸模的断裂。
1．凸凹模的维护凸凹模拆卸时应留意模具原有的状况，以便后续装模时方便复原，有加垫或者移位的要在零件上刻好垫片的厚度并做好记录。
更换凸模要试插卸料块、凹模是否顺畅，并试插与凹模间隙是否均匀，更换凹模也要试插与冲头间隙是否均匀。
针对修磨凸模后凸模变短需要加垫垫片达到所需要的长度应检查凸模有效长度是否足够。
更换已凸模要查明原因，同时要检查相对应的凹模是否有崩刃，是否需要研磨刃口。
组装凸模要检查凸模与固定块或固定板之间是否间隙足够，有压块的要检查是否留有活动余量。
组装凹模应水平置入，再用平铁块置。
如凹模面上用铜棒将其轻敲到位，切不可斜置强力敲入，凹模底部要倒角。
装好后要检查凹模面是否与模面相平。
凸模凹模以及模芯组装完毕后要对照料带做必要检查，各部位是否装错或装反，检查凹模和凹模垫块是否装反，落料孔是否堵塞，新换零件是否需要偷料，需要偷料的是否足够，模具需要锁紧部位是否锁紧。
注意做脱料板螺丝的锁紧确认，锁紧时应从内至外，平衡用力交叉锁紧，不可先锁紧某一个螺丝再锁紧另一个螺丝，以免造成脱料板傾斜导致凸模断裂或模具精度降低。
2．卸料板的维护卸料板的拆卸可先用两把起子平衡撬起，再用双手平衡使力取出。
模具装配的技术要求模具装配是一项高度精密的技术工艺，需要严格的要求和操作。
它是将多个零件组装成一个整体的过程，以制造出高质量的模具产品。
在模具装配过程中，有一些关键的技术要求需要遵守，以确保装配的准确性和稳定性。
模具装配需要严格按照设计图纸进行操作。
装配人员需要仔细阅读图纸，理解每个零件的形状、尺寸和功能。
在装配过程中，要确保每个零件的位置和方向正确，避免装配错误导致整个模具无法正常工作。
模具装配需要注意零件之间的配合间隙。
不同零件之间的配合间隙需要根据实际情况进行调整，以保证装配后的模具能够正常运行。
配合间隙过大或过小都会影响模具的使用效果，因此需要仔细测量和调整。
模具装配还需要注意装配过程中的防护措施。
模具零件通常比较重，装配时需要使用合适的工具和设备，避免因操作不当造成伤害。
同时，装配人员也需要注意个人防护，戴好安全帽、护目镜等防护用品，确保自身安全。
模具装配过程中还需要进行质量检查。
装配完成后，要对模具进行严格的检测，确保各个零件的质量达到要求。
如果发现零件存在缺陷或损坏，需要及时更换或修复，以避免影响模具的使用寿命和性能。
模具装配的技术要求还包括对装配过程的记录和总结。
装配人员需要详细记录每个步骤和操作，以备将来的参考和改进。
同时，对装配过程中遇到的问题和解决方法进行总结，以提高装配效率和质量。
总的来说，模具装配是一项复杂而精密的技术工艺，需要严格的要求和操作。
只有注意各种技术要求，合理进行装配操作，才能制造出高质量的模具产品。
模具装配的技术要求不仅包括对零件配合、装配过程的要求，还包括对质量检查和记录总结的要求。
只有全面满足这些要求，才能保证模具装配的准确性和稳定性，为生产提供可靠的保障。
修边冲孔模具装配注意事项
一、下模刀口处理
首先将下模刀口的R角及清理不到位的地方整理好，有效刀口10MM以下出空刀，然后用120#油石粗抛光，刀口淬火后，将刀底平板硏合，着色90%，四周用塞尺测量0.02mm不入，再确认刀口的垂直度，垂直度不好时，用细砂轮修磨后，先用120#油石粗抛光，再用240#油石精抛光至A级，注意：刀块之间对刀缝不大于0.03mm
二、刀块材质及编号刻印
刻印应选择刀块的明显平整部位，刀块编号与模体编号要整齐并列，不可距离太远
三、以下模抛光好的刃口为准，研磨凹模刃口，具体步骤如下
上机床，注意导向间隙，将导向涂色，不可一次合到底，导向刚接触时注意观察，有无过紧或不同位现象，然后一步一步和下去，研刃口前，先将凹刀口上放橡皮泥，在凸刀没有接触到凹刀口时已橡皮泥的垂直面来确认上、下模刀口有无偏移现象，然后将多余的R角大量去掉，但要保持0.1mm的研量，在刀口接触时，要修磨刻印以下部分，但要保持垂直度，在模具到底时注意刀口对入量是否为3-5mm，最后将上下模反复涂色（涂色不要太厚），合几次确认无过硬点时，将凹刀拆掉淬火（刀口间隙应为板料厚度的5%）
四、收集备件
按照明细及图纸收集各组装件并妥善保管
五、装冲头
库房领出冲头后，首先将冲头及压料体过孔对号入座，并从压料体背面将冲头插入压料体过孔来确认压料体壁厚，能使冲头露出足够，不够时及时上钻床或铣床加工，将垂直度确认好的冲头按图纸孔径位置对号入座，按中心销将螺钉孔钻好，然后将按凹模套孔为准确认中心销的准确性，冲头在凹模套与中心销之间转动自如来确认同心，冲头固定板与安装座平面四周无间隙时将螺钉紧固，将冲头涂色，反复合模几次来确认冲头是否同心（无中心销是要将冲头裹上胶带来保证冲头与凹模间隙的均匀），安装冲头时要合模，高度距离下死点5-6mm 时，将冲头装入凹模套后，用泡沫或有弹性的垫片将冲头垫高后慢慢合模到位，再将泡沫或弹性体拿掉，冲头360°转动自如后将螺钉紧固
六、装压料体
1、首先将淬火后的凹刀块用平板验平刃，刀块在平板上手按四角不动时，着色85%以上，
且点接触均匀后用验棒及90°弯板确认刀口垂直，没问题后将刀块装好
2、将装好的冲头钻定位销，销子不能过松或过紧，且打入模座1/2 销长，注意销孔一定用
气枪吹干净
3、以上工作做好后将压料体吊平，缓缓放入凹模腔内，注意有干涉时要涂红丹，发现干涉
处画出有机加工处理，合到位后压料板与冲头及凹刀口的间隙应为板料厚的60%
4、压料体上装弹簧，将侧销及限位螺钉装好，看弹簧有无预压，预压应在5mm左右，确认
弹簧行程与侧销及限位螺钉的同步性，安全侧销应该是工作侧销行程加10mm
七、凹模套随型去大量
首先检查废料过孔是否逐级加大，凹模套不应超出型面最高点1mm，修磨凹模套是要注意：要轮流间隙打磨，必要时要加油冷却已防止凹模套退火，并且留余量0.2-0.3mm与压料体型面研配
八、下模型面清根去刀痕
型面凹角清根要一次到位，用合格拉延件涂红丹，用研合销硏和型面，相关R角可加大，侧面可适量修磨，至平面着色到位，其中要换件研合去刀痕
九、硏和型面
1、将压料体清根去刀痕后机床研合下模凹模套至平面着色，然后将下模型面用120#油石抛
光B级
2、确认废料刀，将加工好的废料刀按挡墙确定位置，螺钉紧固用研刀口的方法研磨废料到
限位然后将废料刀钻销孔，弯板确认修磨刀口垂直
3、用合格的拉延件涂色，按研合销硏和废料刀至型面着色，废料刀型面着色均匀，制件定
位稳定
4、用抛光好的下模带件、带弹簧硏和压料体、制件要双面着色，红丹不能太厚，R角干涉
时下模的凸角不可修，而且要换新件硏和至工作部分着色90%以上（注意：最后一定用
细砂轮轻轻打磨，防止抛光后着色不均匀）压料体型面抛光，用120#油石抛光至B级，
为节省硏和时间，硏和时首先型面清根彻底，分清主次，压料部分着色均匀，其它部分
可适当多修去一些，使上下型面硏和一次到位
十、装配
按图纸要求装配各部件，注意各螺钉孔要清洗干净，组装件也要擦干净，螺钉要拧入直径
的2倍，安装面要清洁无毛刺，废料滑板与模具本体无过大缝隙，与压板台无干涉好装卡
十一、T1调试
机床确认各项动作无干涉，首先上模压板紧固，下模要在模具下死点时用压板压紧，将制件
放置下模，定位稳定后方可冲压，调试过程中要检查制件放入、取出是否方便操作，废料
是否安全顺利划出，冲孔废料是否处理得当。
十二、观察制件有无变形、毛刺、带料现象
1、毛刺问题要看是由刀口间隙大还是间隙小造成的
刀口间隙大的毛刺一般比较硬，制件边缘有往下拽的迹象，这种现象一般要补焊刀口、硏和。
也有可能是刀口不够锋利或有缺陷，上模刃口有缺陷有不锋利可以修磨刃口下模一定要补
焊。
刃口间隙小的毛刺一般是软毛刺，制件边缘比较整齐又向里挤的亮点，这种现象一般修研一
点硬点或刃口垂直锋利即可
另一种毛刺是由刀口缺陷和刀口有钝角造成的，这种毛刺大缺陷补焊小缺陷将刀口修锋利钝
角刀口出90°台阶即可，但只限于上模刀口下模不可。
2、变形压伤
变形一般是由制件同下模型面不服帖造成的，观察是否有干涉处或制件定位不好，使制件
没有放到位，如有干涉需涂色，重新硏和型面
压伤一般是由于上序同下序R角不一致造成的（制件定位不好也是原因之一），这种现象硏
和压料体的凸出部分即可（在确认拉延件到位的情况下）。
3、带料
制件修边有上上带料的现象，首先检查压料芯与凹刀口之间配合间隙是否过大，其次是由上
模刃口不垂直的刃口表面粗糙造成的，这种现象经过确定将刃口修垂直或抛光即可
4、最后调试出单工序合格件，制件无变形压伤带料、毛刺过大、模具刃口无硬点、崩刃、
刃口锋利、垂直、废料顺利滑出模具外、各项动作无干涉等。
十三、完善模具
将模具型面、刃口A级抛光，按要求涂漆，废料板底面、缓冲器、存放限位涂黄漆，二级滑
板用铁链连接，加工面有漆泽的用香蕉水擦干净，有锈迹处抛光，最后导向擦干净，涂黄油
型面加工面涂防锈油，合模时模具内留合格工序件
冲裁间隙：0.6=0.03 0.7=0.035 0.8=0.04 0.9=0.045 1.0=0.05
1.2=0.07 1.4=0.08 1.6=0.1 1.8=0.11
2.0=0.13
2.3=0.15 2.6=0.17 2.9=0.2。
