变电站站用变压器选择及容量计算

变电所主变压器台数与容量选择摘要：变电站的设计必须贯彻党的有关原则和政策。

不断总结设计实践经验。

在保证安全运行和经济合理的条件下，努力简化布线，紧凑布局，逐步提高自动化水平，并积极谨慎慎蘑地采用新技术。

关键词：变电所；主变压器；台数与容量；一般情况下，车间变电所会布置一台变压器，但是对于一些容量比较大、负荷较为集中的变电所，可以布置两台以上的变压器。

一、确定主变压器1.供电电压的条件要求。

使用线路阻抗为0．38Ω／km、长度为300m的10KV降压变电所电缆来进行受电。

（1）按照200MVA容量计算工程总降压变电所10KV母线上的短路容量。

（2）工厂总降压变电所10KV限流保护设备的整定时间为2s（3）变电所负功率因素最最小值不应小于0．9。

2.变压器的选择。

由于本工厂属于二级负荷，通过对计算出的功率因素，然后参考主变压器选取的原则，在保证供电安全的基础上，为了最大限度的节省运营成本，决定使用两台变压器布置在车间，并保证一次补偿容量为650．1kV·A，考虑到15％余量后的总容量为S30＝（1＋15％）×650．1＝747．6KV．A，计算出变压器的容量大小为SN．T＝（0．6～0．7）S30＝（448～523）KV．A，最终确定变压器的额定容量为500KV，按照不同的冷却方式可以将变压器分为：干式、油浸式、蒸发冷却式三类，其中蒸发冷却式变压器对自然环境有害，因此不予考虑。

结合相关规定要求以及本工程施工任务书的要求，本变电所是室内安装的，综合考虑后，使用干式变压器。

二、主变压器容量的选择1.变电站主变压器容量应根据地区供电条件、负荷性质、运行方式和用电容量等条件进行综合考虑。

总的来说，对主变压器容量大小的选择，取决于区域负荷的现状和增长速度、上一级电网提供负载的能力、与之相连接的配电装置技术和性能指标，取决于负荷本身的性质和对供电可靠性要求的高低等因素。

2.主变压器额定容量应能满足供电区域内用电负荷的需要，即满足全部用电设备总负荷的需要，以便投入运行后能常年经济运行，避免变压器长期处于过负荷状态运行。

所用电变压器的负荷计算及容量选择分析了所用变压器负荷的计算方法及容量的确定原则，根据技术规定，举例分析了负荷计算时需注意的相关问题。

标签：所用电;变压器容量;负荷计算根据技术规程，所用电负荷的计算是选择变压器容量的依据，统一和明确变电所的建设标准，使变压器的选择符合安全可靠的设计要求，并应体现经济适用、符合国情的原则。

1、所用电负荷计算方法各类用电负荷运行情况必须按规程规定的原则，对主要所用电负荷特性（见表1）进行确认，以保证计算的合理性、统一性及准确性。

其负荷计算原则如下：a）连续运行及经常短时运行的设备应予计算;b）不经常短时及不经常而断续运行的设备不予计算;c）经常断续及不经常连续运行的设备也应予计算。

（1）负荷特性系指一般情况，工程设计中由逆变器或不停电电源装置供电的通信、远动、微机监控系统、交流事故照明负荷也可计入相应的充电负荷中。

（2）负荷分类Ⅰ类负荷：短时停电可能影响人身或设备安全、使生产运行停顿或主变压器减载的负荷。

Ⅱ类负荷：允许短时停电、但停电时间过长，有可能影响正常生产运行的负荷。

Ⅲ类负荷：长时间停电不会直接影响生产运行的负荷。

（3）运行方式栏中“经常”与“不经常”系区别该类负荷的使用机会。

“连续”“短时”“断续”系区别每次使用时间的长短。

即：连续——每次连续带负荷运转2h以上的。

短时——每次连续带负荷运转2h以内的，10min以上的。

断续——每次使用从带负荷到空载或停止，反复周期地工作，每个工作周期不超过10min的。

经常——系指与正常生产过程有关的，一般每天都要使用的负荷。

不经常——系指正常不用，只在检修、事故或者特定情况下使用的负荷。

2、所用变压器容量2.1主变压器变电所最大负荷按下式计算：式中：——同时率;变电所主变压器容量的选择要充分考虑利用变压器的正常和事故情况下的过负荷能力。

对于装设两台及以上主变压器的变电所，规定主变压器容量按照5～10年电力系统发展规划进行选择，并当停用一台主变压器时，需保证全部负荷的60%，同时应保证用户的一级负荷和大部分二级负荷，以免对设备、人身和生产造成重大损失。

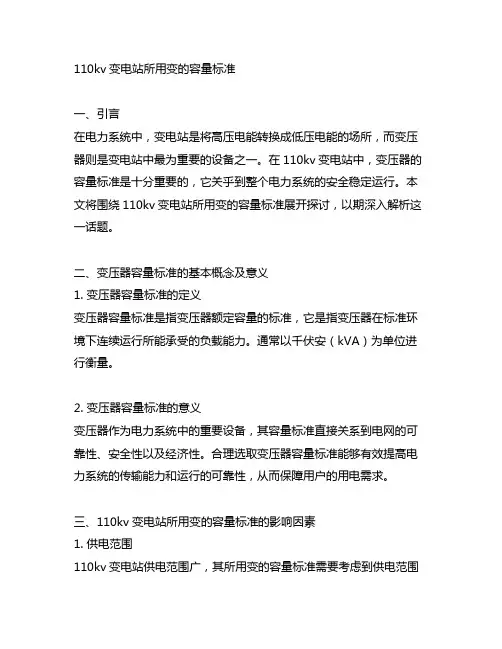

110kv变电站所用变的容量标准一、引言在电力系统中，变电站是将高压电能转换成低压电能的场所，而变压器则是变电站中最为重要的设备之一。

在110kv变电站中，变压器的容量标准是十分重要的，它关乎到整个电力系统的安全稳定运行。

本文将围绕110kv变电站所用变的容量标准展开探讨，以期深入解析这一话题。

二、变压器容量标准的基本概念及意义1. 变压器容量标准的定义变压器容量标准是指变压器额定容量的标准，它是指变压器在标准环境下连续运行所能承受的负载能力。

通常以千伏安（kVA）为单位进行衡量。

2. 变压器容量标准的意义变压器作为电力系统中的重要设备，其容量标准直接关系到电网的可靠性、安全性以及经济性。

合理选取变压器容量标准能够有效提高电力系统的传输能力和运行的可靠性，从而保障用户的用电需求。

三、110kv变电站所用变的容量标准的影响因素1. 供电范围110kv变电站供电范围广，其所用变的容量标准需要考虑到供电范围内不同用户的用电需求，以及未来用电负荷的增长趋势，因此变压器容量需要满足供电范围内各种用电负荷的需求。

2. 变压器类型110kv变电站所用变的容量标准还需考虑到变压器的类型，不同类型的变压器具有不同的容量标准，例如油浸式变压器和干式变压器。

3. 环境条件110kv变电站所用变的容量标准还受到环境条件的限制，例如温度、海拔高度等因素都会影响变压器的容量选择。

四、110kv变电站所用变的容量标准的具体选取1. 电量需求预测首先需要通过对110kv变电站所在地区未来一段时间内的用电需求进行预测，以确定变压器需要承载的负荷。

2. 负荷特性分析根据110kv变电站的供电范围、用户群体及其用电行为，进行负荷特性分析，以确定不同用电负荷的类型、特点及其负荷曲线。

3. 变压器容量计算基于电量需求预测和负荷特性分析，进行变压器容量的计算，选取合适的变压器容量标准，以满足110kv变电站的需求。

五、110kv变电站所用变的容量标准的个人观点根据我对该话题的理解和研究，我认为110kv变电站所用变的容量标准是一个复杂而又重要的课题。

电力职业技术学院2014届毕业论文(设计)题目：220kV降压变电站主变压器选型与参数计算专业：发电厂及电力系统：纪翰林学号：1班级：电气1138班指导老师：王芳媛2013年11 月电力职业技术学院毕业设计（论文）课题任务书（2013 年下学期）电力职业技术学院毕业设计（论文）评阅表前言电力已成为人类历史发展的主要动力资源，要科学合理地驾驭电力，必须从电力工程的设计原则和方法上来理解和掌握其精髓，提高电力系统的安全可靠性和运行效率，从而达到降低生产成本、提高经济效益的目的。

通过本次的电力系统课程设计，便可以很好的体现上述观点。

本课题要为一个电压等级为220/110/35KV的变电站选择主变压器型号，并对主变压器进行参数计算。

本次设计的变电站的类型为降压变电站，要求根据老师给出的设计资料和要求，并结合所学的基础知识和文献资料完成设计和计算。

通过本设计，使我加强对所学知识的理解和掌握，并掌握变电站主变压器的选型方法，为以后从事电力工作打下一定的基础。

电力系统专业的毕业设计是一次比较综合的训练，它是我们将在校期间所学的专业知识进行理论与实践的很好结合，运用理论知识和所学到的专业技能进行工程设计和科学研究，提高分析问题和解决问题的能力。

在完成此设计过程中，我们可以学习电力工程设计、技术问题研究的程序和方法，获得搜集资料、查阅文献、调查研究、方案比较、设计制图等多方面训练，并进一步补充新知识和技能。

目录摘要 (I)第1章主变压器的选择 (1)1.1原始材料 (1)1.2变电所与系统联系情况 (1)1.3变电所在系统中的地位分析 (2)1.4主变压器选择的相关原则 (3)1.5三相三绕组电力变压器的绕组顺序 (6)1.6主变压器的选定 (7)1.6.1主变压器容量的确定 (7)1.6.2主变压器型号的确定 (8)第2章变压器损耗 (10)2.1变压器损耗 (10)2.1.1杂散损耗 (10)2.1.2变压器损耗的特征 (10)2.2变损电量的计算 (11)2.2.1铁损电量的计算 (11)2.2.2铜损电量的计算 (11)2.3变压器空载损耗 (12)2.4变压器负载损耗、阻抗电压的计算 (14)第3章变压器的参数计算 (18)3.1电阻的计算 (18)3.2电抗的计算 (18)3.3导纳的计算 (19)参考文献 (20)致 (21)摘要本毕业设计论文是220kV降压变电站主变压器选型与参数计算。

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

精心整理变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用,对变电所主接线的形式及其可靠与经济有着重要影响.所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

123.变压器容量的选择，要根据它所带设备的计算负荷,还有所带负荷的种类和特点来确定。

首先要准确求计算负荷,计算负荷是供电设备计算的基本依据.确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw)c m d e P P K P ==无功计算负荷（kvar ）tan c c Q P ϕ=视在计算负荷（kvA ）cos cc P S ϕ=计算电流（A）c I =式中N U -—用电设备所在电网的额定电压（kv ）;，(1，因此(2qK =∑负荷C S 下变压器长期可靠运行.对仅有一台变压器运行的变电所,变压器容量应满足下列条件 考虑到节能和留有余量,变压器的负荷率一般取70%～85％。

对两台变压器运行的变电所，通常采用等容量的变压器，每台容量应同时满足以下两个条件：①满足总计算负荷70%的需要，即.0.7N T C S S ≈；②满足全部一、二级负荷()C S I+∏的需要，即.()N T C S S I+∏≥。

条件①是考虑到两台变压器运行时，每台变压器各承受总计算负荷的50%，负载率约为0。

7，此时变压器效率较高。

而在事故情况下，一台变压器承受总计算负荷时，只过载40％，可继续运行一段时间。

在此时间内,完全有可能调整生产，可切除：故可选400kvA 的变压器。

若有无功功率补偿装置，可使供电系统的电能损耗和电压损耗降低，从而可选较小容量的电力变压器。

如上例情况，在没有功率补偿装置时，功率因数为0。

794,达不到国家标准,造成电能浪费,假设要使功率因数提高到0.95,无功补偿容量Q N 。

C 应为：84.7=kvar所以经补偿后的结果为：。

长沙电力职业技术学院2014届毕业论文(设计)题目：220kV降压变电站主变压器选型与参数计算专业：发电厂及电力系统：纪翰林学号：201101013811班级：电气1138班指导老师：王芳媛2013年11 月长沙电力职业技术学院毕业设计（论文）课题任务书（2013 年下学期）系部名称：电力工程系长沙电力职业技术学院毕业设计（论文）评阅表前言电力已成为人类历史发展的主要动力资源，要科学合理地驾驭电力，必须从电力工程的设计原则和方法上来理解和掌握其精髓，提高电力系统的安全可靠性和运行效率，从而达到降低生产成本、提高经济效益的目的。

通过本次的电力系统课程设计，便可以很好的体现上述观点。

本课题要为一个电压等级为220/110/35KV的变电站选择主变压器型号，并对主变压器进行参数计算。

本次设计的变电站的类型为降压变电站，要求根据老师给出的设计资料和要求，并结合所学的基础知识和文献资料完成设计和计算。

通过本设计，使我加强对所学知识的理解和掌握，并掌握变电站主变压器的选型方法，为以后从事电力工作打下一定的基础。

电力系统专业的毕业设计是一次比较综合的训练，它是我们将在校期间所学的专业知识进行理论与实践的很好结合，运用理论知识和所学到的专业技能进行工程设计和科学研究，提高分析问题和解决问题的能力。

在完成此设计过程中，我们可以学习电力工程设计、技术问题研究的程序和方法，获得搜集资料、查阅文献、调查研究、方案比较、设计制图等多方面训练，并进一步补充新知识和技能。

目录摘要 (I)第1章主变压器的选择 (1)1.1原始材料 (1)1.2变电所与系统联系情况 (1)1.3变电所在系统中的地位分析 (2)1.4主变压器选择的相关原则 (3)1.5三相三绕组电力变压器的绕组顺序 (6)1.6主变压器的选定 (7)1.6.1主变压器容量的确定 (7)1.6.2主变压器型号的确定 (8)第2章变压器损耗 (10)2.1变压器损耗 (10)2.1.1杂散损耗 (10)2.1.2变压器损耗的特征 (10)2.2变损电量的计算 (11)2.2.1铁损电量的计算 (11)2.2.2铜损电量的计算 (11)2.3变压器空载损耗 (12)2.4变压器负载损耗、阻抗电压的计算 (14)第3章变压器的参数计算 (18)3.1电阻的计算 (18)3.2电抗的计算 (18)3.3导纳的计算 (19)参考文献 (20)致 (21)摘要本毕业设计论文是220kV降压变电站主变压器选型与参数计算。

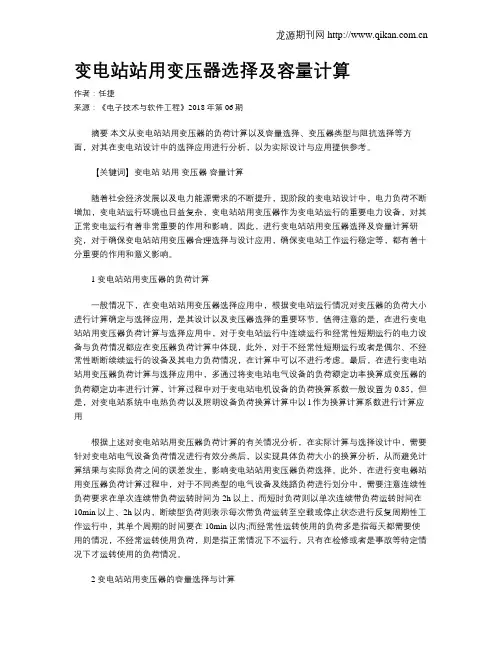

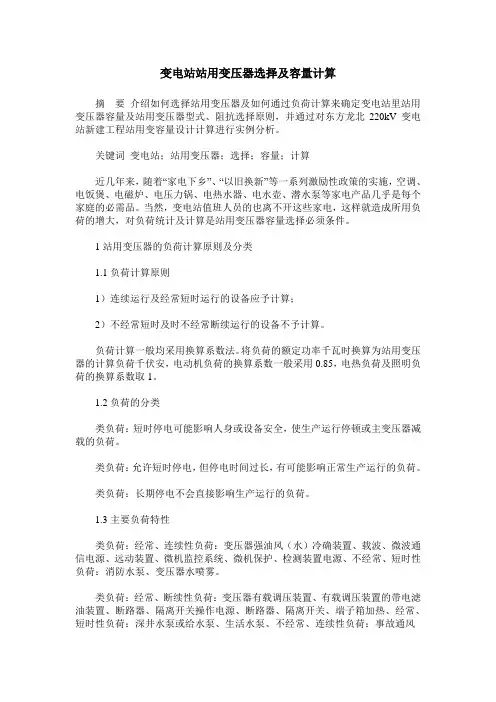

变电站站用变压器选择及容量计算作者：任捷来源：《电子技术与软件工程》2018年第06期摘要本文从变电站站用变压器的负荷计算以及容量选择、变压器类型与阻抗选择等方面，对其在变电站设计中的选择应用进行分析，以为实际设计与应用提供参考。

【关键词】变电站站用变压器容量计算随着社会经济发展以及电力能源需求的不断提升，现阶段的变电站设计中，电力负荷不断增加，变电站运行环境也日益复杂，变电站站用变压器作为变电站运行的重要电力设备，对其正常变电运行有着非常重要的作用和影响。

因此，进行变电站站用变压器选择及容量计算研究，对于确保变电站站用变压器合理选择与设计应用，确保变电站工作运行稳定等，都有着十分重要的作用和意义影响。

1 变电站站用变压器的负荷计算一般情况下，在变电站站用变压器选择应用中，根据变电站运行情况对变压器的负荷大小进行计算确定与选择应用，是其设计以及变压器选择的重要环节。

值得注意的是，在进行变电站站用变压器负荷计算与选择应用中，对于变电站运行中连续运行和经常性短期运行的电力设备与负荷情况都应在变压器负荷计算中体现，此外，对于不经常性短期运行或者是偶尔、不经常性断断续续运行的设备及其电力负荷情况，在计算中可以不进行考虑。

最后，在进行变电站站用变压器负荷计算与选择应用中，多通过将变电站电气设备的负荷额定功率换算成变压器的负荷额定功率进行计算，计算过程中对于变电站电机设备的负荷换算系数一般设置为0.85，但是，对变电站系统中电热负荷以及照明设备负荷换算计算中以l作为换算计算系数进行计算应用根据上述对变电站站用变压器负荷计算的有关情况分析，在实际计算与选择设计中，需要针对变电站电气设备负荷情况进行有效分类后，以实现具体负荷大小的换算分析，从而避免计算结果与实际负荷之间的误差发生，影响变电站站用变压器负荷选择。

此外，在进行变电器站用变压器负荷计算过程中，对于不同类型的电气设备及线路负荷进行划分中，需要注意连续性负荷要求在单次连续带负荷运转时间为2h以上，而短时负荷则以单次连续带负荷运转时间在10min以上、2h以内，断续型负荷则表示每次带负荷运转至空载或停止状态进行反复周期性工作运行中，其单个周期的时间要在10min以内;而经常性运转使用的负荷多是指每天都需要使用的情况，不经常运转使用负荷，则是指正常情况下不运行，只有在检修或者是事故等特定情况下才运转使用的负荷情况。

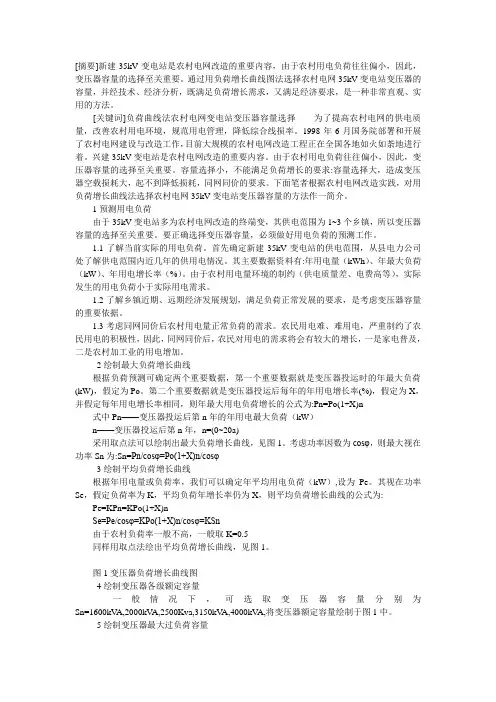

[摘要]新建35kV变电站是农村电网改造的重要内容，由于农村用电负荷往往偏小，因此，变压器容量的选择至关重要。

通过用负荷增长曲线图法选择农村电网35kV变电站变压器的容量，并经技术、经济分析，既满足负荷增长需求，又满足经济要求，是一种非常直观、实用的方法。

[关键词]负荷曲线法农村电网变电站变压器容量选择为了提高农村电网的供电质量，改善农村用电环境，规范用电管理，降低综合线损率。

1998年6月国务院部署和开展了农村电网建设与改造工作，目前大规模的农村电网改造工程正在全国各地如火如荼地进行着。

兴建35kV变电站是农村电网改造的重要内容。

由于农村用电负荷往往偏小，因此，变压器容量的选择至关重要。

容量选择小，不能满足负荷增长的要求:容量选择大，造成变压器空载损耗大，起不到降低损耗，同网同价的要求。

下面笔者根据农村电网改造实践，对用负荷增长曲线法选择农村电网35kV变电站变压器容量的方法作一简介。

1预测用电负荷由于35kV变电站多为农村电网改造的终端变，其供电范围为1~3个乡镇，所以变压器容量的选择至关重要。

要正确选择变压器容量，必须做好用电负荷的预测工作。

1.1了解当前实际的用电负荷。

首先确定新建35kV变电站的供电范围，从县电力公司处了解供电范围内近几年的供用电情况。

其主要数据资料有:年用电量（kWh）、年最大负荷（kW）、年用电增长率（%）。

由于农村用电量环境的制约（供电质量差、电费高等），实际发生的用电负荷小于实际用电需求。

1.2了解乡镇近期、远期经济发展规划，满足负荷正常发展的要求，是考虑变压器容量的重要依据。

1.3考虑同网同价后农村用电量正常负荷的需求。

农民用电难、难用电，严重制约了农民用电的积极性，因此，同网同价后，农民对用电的需求将会有较大的增长，一是家电普及，二是农村加工业的用电增加。

2绘制最大负荷增长曲线根据负荷预测可确定两个重要数据，第一个重要数据就是变压器投运时的年最大负荷(kW)，假定为Po。

变电站站用变压器选择及容量计算摘要介绍如何选择站用变压器及如何通过负荷计算来确定变电站里站用变压器容量及站用变压器型式、阻抗选择原则，并通过对东方龙北220kV变电站新建工程站用变容量设计计算进行实例分析。

关键词变电站；站用变压器；选择；容量；计算近几年来，随着“家电下乡”、“以旧换新”等一系列激励性政策的实施，空调、电饭煲、电磁炉、电压力锅、电热水器、电水壶、潜水泵等家电产品几乎是每个家庭的必需品。

当然，变电站值班人员的也离不开这些家电，这样就造成所用负荷的增大，对负荷统计及计算是站用变压器容量选择必须条件。

1站用变压器的负荷计算原则及分类1.1负荷计算原则1）连续运行及经常短时运行的设备应予计算；2）不经常短时及时不经常断续运行的设备不予计算。

负荷计算一般均采用换算系数法。

将负荷的额定功率千瓦时换算为站用变压器的计算负荷千伏安，电动机负荷的换算系数一般采用0.85，电热负荷及照明负荷的换算系数取1。

1.2负荷的分类类负荷：短时停电可能影响人身或设备安全，使生产运行停顿或主变压器减载的负荷。

类负荷：允许短时停电，但停电时间过长，有可能影响正常生产运行的负荷。

类负荷：长期停电不会直接影响生产运行的负荷。

1.3主要负荷特性类负荷：经常、连续性负荷：变压器强油风（水）冷确装置、载波、微波通信电源、远动装置、微机监控系统、微机保护、检测装置电源、不经常、短时性负荷：消防水泵、变压器水喷雾。

类负荷：经常、断续性负荷：变压器有载调压装置、有载调压装置的带电滤油装置、断路器、隔离开关操作电源、断路器、隔离开关、端子箱加热、经常、短时性负荷：深井水泵或给水泵、生活水泵、不经常、连续性负荷：事故通风类负荷：经常、连续性负荷：通风机、空调机、电热锅炉、所区生活用电、不经常、连续性负荷：配电装置检修电源。

注：连续——每次连续带负荷运转2h以上的。

短时——每次连续带负荷运转2h以内，10min以上的。

断续——每次使用从带负荷到空载或停止，反复周期地工作，每个工周期不超过10min的。

主变压器的‎选择4.1 发电厂主变‎的选择要求‎①单元接线中‎的主变压器‎容量应按发‎N S 电机额定容‎量扣除本机‎组的厂用负‎荷后，留有10％的裕度选择‎1.1(1)/cos N NG P G S P K ϕ≈- （MVA ） 式（4.1）式中 NG P ——发电机容量‎，MW ；cos G ϕ——发电机额定‎功率因数； P K ——厂用电率。

②接于发电机‎电压母线与‎升高电压母‎线之间的主‎变压器容量‎N S 按下列条件‎选择。

1) 当发电机电‎压母线上的‎负荷最小时‎，应能将发电‎厂的最大剩‎余功率送至‎系统。

min (1)/cos /cos /N NG P G S P K P n ϕϕ⎡⎤≈--⎣⎦∑（MVA ） 式（4.2） 式中 NG P ∑——发电机电压‎母线上的发‎电机容量之‎和MW ； min P ——发电机电压‎母线上的最‎小负荷MW ‎； cos ϕ——负荷功率因‎数；n ——发电机电压‎母线上的主‎变压器台数‎。

2) 若发电机电‎压母线上接‎有2台及以‎上主变压器‎，当负荷最小‎且其中容量‎最大的一台‎变压器退出‎运行时，其它主变压‎器应能将发‎电厂最大剩‎余功率的7‎0％以上送至系‎统。

min (1)/cos /cos 70%/(1)N NG P G S P K P n ϕϕ⎡⎤≈--⨯-⎣⎦∑ （MVA ） 式（4.3） 3） 当发电机电‎压母线上的‎负荷最大且‎其中容量最‎大的一台机‎组退出运行‎时，主变压器应‎能从系统倒‎送功率，满足发电机‎电压母线上‎最大负荷的‎需要。

'max /cos (1)/cos /N NG P G S P P K n ϕϕ⎡⎤≈--⎣⎦∑（MVA ） 式（4.4） 式中 max P ——发电机电压‎母线上的最‎大负荷，MW ；'NG P ∑——发电机电压‎母线上除最‎大一台机组‎外，其它发电机‎容量之和，MW ；对以上三个‎式子计算结‎果进行比较‎，取其中最大‎者。

负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx需要系数,cosΦ,tanΦ见excel表格或工业与民用配电手册设备容量Pe根据下面的公式,计算Pj,Qj,Sj,Ij基本公式：Pj=PeKx Qj=PjtanΦSj=Ij=取同时系数：Kp=0.85,Kq=0.95 计算出Pj,Qj,Sj可以计算出补偿前的功率因数cosΦ,功率因数一般补偿到0.95,查表可查出无功补偿率qc,计算补偿后的设备容量：Pj,Qj,Sj,Ij补偿容量Qc=Pj qc变压器损耗：ΔPb=0.01Sj,ΔQb=0.05Sj变压器负荷率75%-85%,选择变压器台数和容量1.2无功补偿率qc附表见excel表格或工业与民用配电手册2公用工程2.1负荷计算A套住宅建筑面积在60㎡及以下时,用电负荷不宜小于4KW；建筑面积在60-120㎡,用电负荷不宜小于8KW；建筑面积在120-150㎡时,用电负荷不宜小于12KW；建筑面积在150㎡以上时,用电负荷不宜小于16KW,超出部分建筑面积可按40-50W/㎡计算;B新建住宅内公用设施用电按实际设备容量负荷计算,设备容量不明确时,按负荷密度估算,物业管理类60-100W/㎡；商业会所类100-150W/㎡.2.2变压器容量、台数的选择S=总负荷0.5/2 10KV公用配电室变压器单台容量不宜大于800KVA,如果需要选择二台的话除以20.5为配置系数关于变压器容量选择,我们来举个简单例子如下：户型介绍1楼：层高均高3米；共3个单元,11层,一层2户；建筑面积均为80平方;2楼：层高均为3米,共3个单元,7层,一层2户,建筑面积均为71平方;3楼：层高均为3米,共2个单元,7层,一层2户,1单元建筑面积为71平方,2单元建筑面积为49平方;附表：SCB型变压器Sr与Uk%附表。

浅谈110kv变电站容量计算摘要：介绍变电站容量选择需要考虑的因素和变压器经济运行应具备的条件，依据供电区域内负荷性质，结合实际应用实例进行分析计算，选择变压器的容量.关键词:变电站：变压器; 容量选择；经济运行变电所设计规程规定：主变压器的台数和容量应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。

建设、扩建和变压器增容的台数和容量的选择，一般根据常规经验和设计者的观点来进行，结合相关规程制度，一般都应考虑如下因素：（1）新建变电站变压器容量应满足5～10年规划负荷的需要，应能满足供电区域内用电负荷的需要。

（2）有重要负荷的变电所应考虑当一台主变停运时，其余变压器容量在计及过负荷能力后的允许时间内，保证用户的一级和二级负荷；一般性变电所，当一台主变停运时，其余变压器应能保证全部负荷的70%～80%。

实施变压器的经济运行，一般应具备和满足以下条件：（1)新建变电站分期建设,考虑负荷的增长首期一台变压器时，要结合最终规模确定变压器容量，变压器的负载率应贴近最佳经济运行区域，一般在75%以下为最佳，若短期内不进行扩建，变压器不宜满负荷运行。

(2）并列运行的多台变压器应满足并联条件。

(3)变压器的技术参数，应以变压器整体可靠性为基础，综合考虑技术参数的先进性和合理性，兼顾对系统安全的影响，充分考虑变压器自身固有的综合损耗，在负载损耗基本相同时，尽量选用空载损耗小的变压器。

下面结合某公司三个变电站和供电区域内不同的负荷性质，计算变压器的容量并对经济运行进行分析。

一、供电区域内为稳定负荷某市变电站区域内的用电负荷稳定,基本在35000kW左右，且全部为一、二类负载，为此，选择两台双绕组、型式为SFZ7—40000/110的变压器,变电站110kV电源侧双回线路供电；考虑供电的安全可靠和电网的经济运行，110kV线路一主一备,装设无压自投装置；两台变压器并列运行，10kV负荷侧单母线分段，投分段开关保护。

长沙电力职业技术学院2014届毕业论文(设计)题目：220kV降压变电站主变压器选型与参数计算专业：发电厂及电力系统姓名：纪翰林学号：201101013811班级：电气1138班指导老师：王芳媛2013年 11 月长沙电力职业技术学院毕业设计（论文）课题任务书（ 2013 年下学期）长沙电力职业技术学院毕业设计（论文）评阅表前言电力已成为人类历史发展的主要动力资源，要科学合理地驾驭电力，必须从电力工程的设计原则和方法上来理解和掌握其精髓，提高电力系统的安全可靠性和运行效率，从而达到降低生产成本、提高经济效益的目的。

通过本次的电力系统课程设计，便可以很好的体现上述观点。

本课题要为一个电压等级为220/110/35KV的变电站选择主变压器型号，并对主变压器进行参数计算。

本次设计的变电站的类型为降压变电站，要求根据老师给出的设计资料和要求，并结合所学的基础知识和文献资料完成设计和计算。

通过本设计，使我加强对所学知识的理解和掌握，并掌握变电站主变压器的选型方法，为以后从事电力工作打下一定的基础。

电力系统专业的毕业设计是一次比较综合的训练，它是我们将在校期间所学的专业知识进行理论与实践的很好结合，运用理论知识和所学到的专业技能进行工程设计和科学研究，提高分析问题和解决问题的能力。

在完成此设计过程中，我们可以学习电力工程设计、技术问题研究的程序和方法，获得搜集资料、查阅文献、调查研究、方案比较、设计制图等多方面训练，并进一步补充新知识和技能。

目录摘要 (I)第1章主变压器的选择 (1)1.1原始材料 (1)1.2变电所与系统联系情况 (1)1.3变电所在系统中的地位分析 (1)1.4主变压器选择的相关原则 (2)1.5三相三绕组电力变压器的绕组顺序 (5)1.6主变压器的选定 (6)1.6.1主变压器容量的确定 (6)1.6.2主变压器型号的确定 (6)第2章变压器损耗 (8)2.1变压器损耗 (8)2.1.1杂散损耗 (8)2.1.2变压器损耗的特征 (8)2.2变损电量的计算 (8)2.2.1铁损电量的计算 (9)2.2.2铜损电量的计算 (9)2.3变压器空载损耗 (10)2.4变压器负载损耗、阻抗电压的计算 (11)第3章变压器的参数计算 (14)3.1电阻的计算 (14)3.2电抗的计算 (14)3.3导纳的计算 (15)参考文献 (16)致谢 (17)摘要本毕业设计论文是220kV降压变电站主变压器选型与参数计算。

第三章变压器的选择1.1主变压器台数的确定变压器设计规范中一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上的主变压器，如变电所中可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。

装有两台及两台以上主变压器的变电所，当断开一台时，其余变压器的容量不应小于60%的全部负荷并应保证用户的一、二级负荷。

已知系统情况为本站经2回U0kv 线路与系统相连，分别用于35kv和10kv向本地用户供电。

在该待设计变电所供电的负荷中，同时存在有一、二级负荷。

故在本设计中选择两台主变压器。

1.2主变压器型号和容量的确定：1.主变容量一般按变电所建成后5〜10年的规划负荷来进行选择，并适当考虑远期10〜20年的负荷发展。

对于城郊变电所，主变压器容量应与城市规划相结合。

2.根据变电所所带负荷的性质和电网结构来确定主变的容量。

对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余主变压器的容量一般应满足60%。

考虑变压器有1.3倍事故过负荷能力，则0.6*1.3=78%,即退出一台时，可以满足78%的最大负荷。

本站主要负荷占60%,在短路时(2小时)带全部主要负荷和一半左右1类负荷。

在两小时内进行调度，使主要负荷减至正常水平。

主变压器的容量为：Sn=0.6P mCos (2-1)=0.6x(10+3.6)/0.85=9.6MVA=9600KVA3.相数选择变压器有单相变压器组和三相变压器组。

在330kv及以下的发电厂和变电站中，一般选择三相变压器。

单相变压器组由三个单相的变压器组成，造价高、占地多、运行费用高。

只有受变压器的制造和运输条件的限制时，才考虑采用单相变压器组，因此在本次设计中采用三相变压器组。

4.绕组数选择：在具有三种电压等级的变电所中，如果通过主变各绕组的功率达到该变压器容量的15%以上，或在低压侧虽没有负荷，但是在变电所内需要装无功补偿设备时，主变压器宜选用三绕组变压器。

教你如何计算变压器的容量（经验分享），电气新手小白都看
过来
变压器的额定容量是指主分接下视在功率的惯用值。

在变压器铭牌上规定的容量就是额定容量，它是指分接开关位于主分接，是额定空载电压、额定电流与相应的相系数的乘积。

对三相变压器而言，额定容量等于=3×额定相电压×相电流，额定容量一般以kVA或MVA表示。

我们使用变压器过程中，也经常会铭牌模糊，破损。

这种情况就很难直观掌握变压器参数，而变压器容量又是变压器参数中比较重要的一种，下面就来和大家谈谈变压器容量计算的经验。

这篇文章对选择、使用变压器也有一定帮助，话不多说，继续往下看。

（1）变压器容量的计算
（2）变压器容量计算公式：
（3）变压器容量计算需要的一些问题
了解更多电气知识：
配电变压器的设计选型及干式、油浸变压器的选择，讲解非常详细
图文详解：变压器中性点的保护
干式变压器与油浸式变压器有什么区别？各自的优点和缺点有哪些？
变电所中配电变压器低压侧进线、母联、出线断路器的选择与整定
变压器保护调试方法，非常全面的讲解
关于箱式变压器的相关知识，都在这了，建议收藏
什么是接地变压器？一篇文章带你全面了解
变压器无功损耗计算公式，请收藏好
什么是配电变压器？台变和箱变又是什么？这次真的涨知识了！
变电站、变电所、配电房、开闭所、箱式变压器等如何定义区分？。

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越来全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。

设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。

变电所是电力系统的一个重要组成部分，由电气设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。

随着计算机技术、现代通讯和网络技术的发展，为目前变电站的坚实、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。

110KV变电所属于高压网络，该地区变电所所涉及方面多，分析变电所担负的任务及用户负荷等情况，利用用户数据进行负荷计算，确定用户无功功率补偿装置。

电力技术高新化、复杂化的迅速发展，使电力系统在从发电到供电的所有领域中，通过新技术的使用，都在不断的发生变化。

变电所作为电力系统中一个关键的环节也同样在新技术领域得到了充分的发展。

关键字：变电所；电气设备；配电网络；负荷；功率第 1 章绪论1.1 发展概况变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

我国电力工业的技术水平和管理水平正在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控．电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。

随着我国国民经济的发展，电力工业将逐步跨入世界先进水平的行列。

变电所是生产工艺系统严密、土建结构复杂、施工难度较大的工业建筑。
