汽车就像早期的自行车一样成为了每个家庭必不可少的代步工具。
要想开好车，就必须了解其性能，这还要从识别汽车的零件图开始。
这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。
到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。
（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。
空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。
如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。
蓄电池：不必多说，就是储存电能的。
一般是铅蓄电池，电解液是稀硫酸。
制动液：就平常说的刹车油。
现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。
点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。
机油：这个也不必多说，起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了，这也是未来的发展趋势。
防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。
玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。
机油尺：检测机油量的尺子。
用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。
保险盒：里面有很多电气设备的保险丝，还有继电器。
小F一共有两个保险盒，另一个在驾驶室司机左下方。
具体看随车说明书。
进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

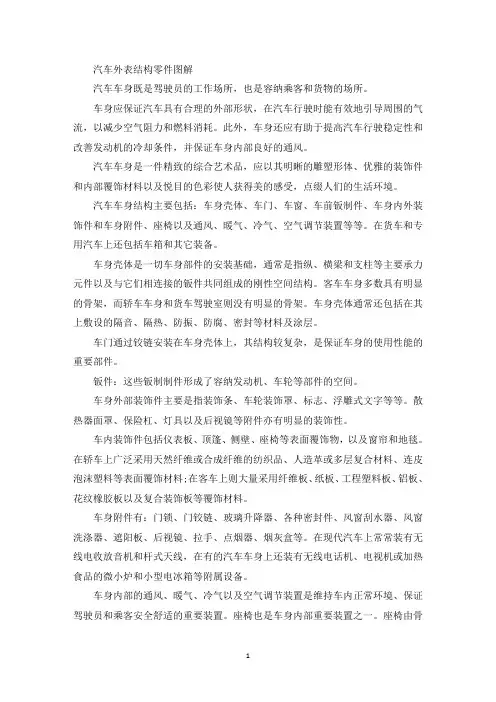

汽车外表结构零件图解汽车车身既是驾驶员的工作场所，也是容纳乘客和货物的场所。
车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗。
此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。
汽车车身是一件精致的综合艺术品，应以其明晰的雕塑形体、优雅的装饰件和内部覆饰材料以及悦目的色彩使人获得美的感受，点缀人们的生活环境。
汽车车身结构主要包括：车身壳体、车门、车窗、车前钣制件、车身内外装饰件和车身附件、座椅以及通风、暖气、冷气、空气调节装置等等。
在货车和专用汽车上还包括车箱和其它装备。
车身壳体是一切车身部件的安装基础，通常是指纵、横梁和支柱等主要承力元件以及与它们相连接的钣件共同组成的刚性空间结构。
客车车身多数具有明显的骨架，而轿车车身和货车驾驶室则没有明显的骨架。
车身壳体通常还包括在其上敷设的隔音、隔热、防振、防腐、密封等材料及涂层。
车门通过铰链安装在车身壳体上，其结构较复杂，是保证车身的使用性能的重要部件。
钣件：这些钣制制件形成了容纳发动机、车轮等部件的空间。
车身外部装饰件主要是指装饰条、车轮装饰罩、标志、浮雕式文字等等。
散热器面罩、保险杠、灯具以及后视镜等附件亦有明显的装饰性。
车内装饰件包括仪表板、顶篷、侧壁、座椅等表面覆饰物，以及窗帘和地毯。
在轿车上广泛采用天然纤维或合成纤维的纺织品、人造革或多层复合材料、连皮泡沫塑料等表面覆饰材料;在客车上则大量采用纤维板、纸板、工程塑料板、铝板、花纹橡胶板以及复合装饰板等覆饰材料。
车身附件有：门锁、门铰链、玻璃升降器、各种密封件、风窗刮水器、风窗洗涤器、遮阳板、后视镜、拉手、点烟器、烟灰盒等。
在现代汽车上常常装有无线电收放音机和杆式天线，在有的汽车车身上还装有无线电话机、电视机或加热食品的微小炉和小型电冰箱等附属设备。
车身内部的通风、暖气、冷气以及空气调节装置是维持车内正常环境、保证驾驶员和乘客安全舒适的重要装置。

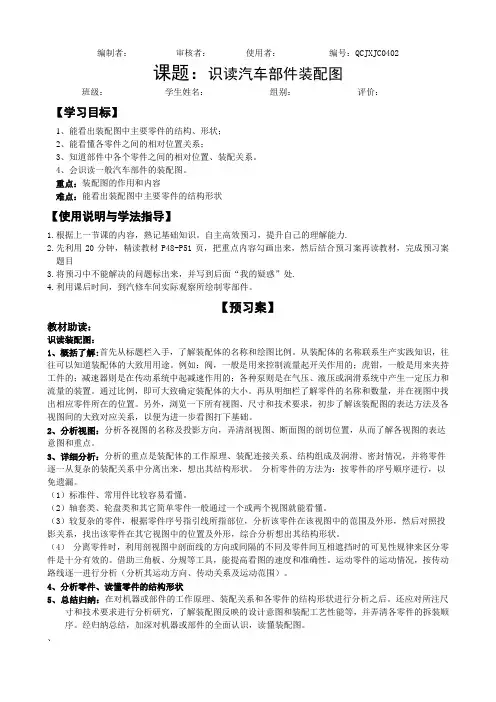

编制者：审核者：使用者：编号：QCJXJC0402课题：识读汽车部件装配图班级：学生姓名：组别：评价：【学习目标】1、能看出装配图中主要零件的结构、形状；2、能看懂各零件之间的相对位置关系；3、知道部件中各个零件之间的相对位置、装配关系。
4、会识读一般汽车部件的装配图。
重点：装配图的作用和内容难点：能看出装配图中主要零件的结构形状【使用说明与学法指导】1.根据上一节课的内容，熟记基础知识。
自主高效预习，提升自己的理解能力.2.先利用20分钟，精读教材P48-P51页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案题目3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.4.利用课后时间，到汽修车间实际观察所绘制零部件。
【预习案】教材助读：识读装配图：1、概括了解:首先从标题栏入手，了解装配体的名称和绘图比例。
从装配体的名称联系生产实践知识，往往可以知道装配体的大致用用途。
例如：阀，一般是用来控制流量起开关作用的；虎钳，一般是用来夹持工件的；减速器则是在传动系统中起减速作用的；各种泵则是在气压、液压或润滑系统中产生一定压力和流量的装置。
通过比例，即可大致确定装配体的大小。
再从明细栏了解零件的名称和数量，并在视图中找出相应零件所在的位置。
另外，浏览一下所有视图、尺寸和技术要求，初步了解该装配图的表达方法及各视图间的大致对应关系，以便为进一步看图打下基础。
2、分析视图：分析各视图的名称及投影方向，弄清剖视图、断面图的剖切位置，从而了解各视图的表达意图和重点。
3、详细分析：分析的重点是装配体的工作原理、装配连接关系、结构组成及润滑、密封情况，并将零件逐一从复杂的装配关系中分离出来，想出其结构形状。
分析零件的方法为：按零件的序号顺序进行，以免遗漏。
（1）标准件、常用件比较容易看懂。
（2）轴套类、轮盘类和其它简单零件一般通过一个或两个视图就能看懂。
（3）较复杂的零件，根据零件序号指引线所指部位，分析该零件在该视图中的范围及外形，然后对照投影关系，找出该零件在其它视图中的位置及外形，综合分析想出其结构形状。
第一部分：整车外部1.1 前部1.2 后部1.3 侧面1.4 车轮第二部分：整车内部2.1 前部2.2 后部2.3 侧面第三部分:车门第四部分：发动机仓前部1 挡风玻璃2 顶盖18 导水条17（右）后视镜16 机仓盖15 前）转向灯13 远光灯14 近光灯后部19 高位刹车灯1 顶盖2 天线3 顶盖装饰条18 车后厂标17 行李箱锁16 车型标识15 后备箱装饰条14 排气管13 倒车雷达12 后牌照板2021 后备箱充气支杆25 后备箱密封条24 CD 机侧面1 三角窗2 后门玻璃3 后车门密封条4 侧窗密封条5 右前门玻璃13 三角窗密封12 油箱盖11 后门把手车轮部分1 轮罩2 轮胎3 轮辋4 螺栓装饰盖6 配重块 5 车轮装饰盖内室前部17 1（车内）后视镜2 阅读灯3 车内灯4 遮阳板14 速度表13 转速表5 出风口12 机油温度表冷却液温度表10 燃油表9 ASR 按钮8 警告灯按钮/双闪7 杯架6 安全气囊15 钥匙18 收录机19 玻璃加热开关 21 杂物箱锁35 方向盘16 清洗开关后卷帘开关20 座椅加热开关22 杂物箱34 转向灯开关33 内外灯调节开关 23 变速杆钮24 组合开关32 仪表板照明灯泡亮度31 刹车踏板 25 变速杆26 防尘罩30 油门踏板27 反光镜开关29 循环空气开关 28 手制动内室后部1 头枕2（后部）扬声器 3 衣帽架8 后坐椅靠4 急救包7 安全带内室侧面1 遮阳板2 高度调节器3 挂衣钩4 顶盖拉手5 车门开启开关6 门护板装饰条12 安全带11 中扶手10 扬声器（车门）9 杂物斗8 扶手车门部分1 锁止钮2 车门玻璃3 车门内板4 门护板饰条5 车门开关6 车门开关控制器7 车门音箱8 车门铰链19 车门外密封条18 中央控制玻璃升降器17 扶手9 门限位器16 车门外板10 车门把手15 车门报警灯14 杂物箱盖13 座椅调节记忆开关12 烟灰缸11 扬声器发动机仓AudiA6(2.4)224 蓄电池/起动机线束/搭铁线2 进油管5 蓄电池39 线束插头1 活性炭罐管3 回油管6 真空管电气开关7 调压阀8 刹车液罐10 发动机仓线束11 充气支杆38 流水槽盖板9 冷却液罐12 ABS/EDL 控制单元37 流水槽密封条36 车型标牌35 空调管13 酒精罐/清洗液34 空气软管33 电磁阀32 喷油管14 转向助力油罐15 发动机油加注盖31 转向助力油管16 冷却液管30 空气滤清器29 进气歧管17 曲轴箱通风管28 油尺18(发动机)条形码27 辅助空气导管25 驱动皮带20 气缸盖罩19 散热器片26 前端24 皮带轮21 发动机仓密封条23 前盖锁（下体）点火线圈发动机仓AudiA6(1.8T)9 前盖支撑1 蓄电池/起动机线束（负极）2 蓄电池/ 电瓶3 进油管4 回油管5 调压阀6 刹车液罐7 冷却液罐8 发动机仓线束35 电子喷射线束34 曲轴箱通风36 流水槽密封条33 车型标牌10 ABS/EDL32 空调管11 清洗液罐31 活性炭罐软管30 控制阀12 喷油管29 空气滤清器13 转向助28 空气流量计力油罐27 点火线圈线束14 增压控制器26 辅助空气管25 涡轮机供油管24 前端23 点火线圈21 喷油嘴20 前盖锁22 机油加油口盖19 油尺18 发电机17 进气歧管15 中冷器16 放水软管。
任务4-4 识读汽车零件图本项目参考课时：6 学时【组织教学】检查学生出勤，作好学生考勤记录。
强调课堂纪律，活跃课堂气氛。
在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。
【课题导入】在实际工作中，我们所看到的汽车零件，种类繁多，结构、形状各异，但根据其在结构形状、表达方法上的某些共同特点，可将其分为四类：即轴套类零件、轮盘类零件、叉架类零件和箱体类零件，本任务通过对四类典型零件的结构特点、表达方法、尺寸标注、技术要求等方面的分析，以达到识懂一般读零件图的目的。
【讲授新课】任务4-4 识读汽车零件图一、教学内容（一）识读零件图的方法和步骤识读零件图的目的，就是要根据零件图想象出零件的结构形状，弄清零件全部尺寸及各项技术要求等，以便在制造或加工零件时，能更好地理解设计意图、确定零件合理的加工方案，达到图样上规定的各项要求，保证产品质量。
看零件图的方法和步骤可归纳为“两看三分析”，具体分析如下：1．看标题栏，了解概况由标题栏可了解零件的名称、材料、比例等。
从名称大致了解零件的用途，从材料可大约知其制造方法，从比例可估计零件的大小。
2．分析表达方案，弄清各视图的关系及表达重点看懂主视图所表达的重点，分析主视图与其它视图之间的关系，明确其它视图的名称、表达方法、投影方向及表达的目的。
3．分析形体根据视图特征，先将零件分解为几个组成部分，用形体分析法和线面分析法分析各部分由哪些基本形体组成，找出各形体在相应视图上的投影，弄清结构，最后将各部分综合起来，想出零件的整体结构形状。
这是识读零件图的重点，也是难点。
一般情况看图是按“先大后小，先外后内，先粗后细”的顺序来读。
4．分析尺寸按照视图和形体分析，找出长、宽、高三个方向的主要尺寸基准，然后从基准入手，找出各形体的定形尺寸、定位尺寸以及零件的总体尺寸。
5．看技术要求分析零件的技术要求和质量指标，如表面结构要求、尺寸公差、形位公差及热处理要求等。
（二）识读零件图举例根据零件的形状结构、加工方法、视图表示、尺寸标注和技术要求等方面结构特点，可以把零件归纳为轴套类、盘盖类、叉架类和箱体类四种类型，下面就分别介绍如何识读这四类典型零件的零件图。
