叠层电感培训资料

叠层电感叠层电感（Layered Inductor），又被称为片式电感（Chip Inductor）或多层电感（Multilayer Inductor），是一种常见的电子元件，广泛应用于电子设备和电路中。

它是一种电感器件，使用多层金属层和绝缘层叠加而成，具有小体积、高电感值和优异的高频特性等优点。

本文将对叠层电感的原理、结构、制造工艺和应用进行详细介绍。

1. 原理叠层电感的原理基于磁感应定律和自感定律。

当电流通过叠层电感时，会产生磁场，磁场的变化又会产生感应电动势，从而形成电感。

叠层电感的电感值与其自身的导体长度、导体间距、层数、导体截面积等因素密切相关。

2. 结构叠层电感的结构由多层金属层和绝缘层叠加而成。

金属层通常采用高导电材料，如铜或铝等。

绝缘层通常选用具有良好绝缘性能的有机材料或陶瓷材料。

金属层和绝缘层的叠加形成电感的结构，同时也能够提高叠层电感的压缩比和电感值。

3. 制造工艺叠层电感的制造工艺主要包括层间切割、层间涂覆和层间紧压等步骤。

首先，通过层间切割工艺将金属层和绝缘层割出成片。

切割工艺可以采用机械切割或激光切割等方式，确保切割边缘的平整度和精确度。

其次，通过层间涂覆工艺在金属层和绝缘层之间涂覆绝缘材料。

涂覆工艺可以采用喷涂、浸涂或印刷等方式，确保绝缘材料的均匀性和绝缘性能。

最后，通过层间紧压工艺将金属层和绝缘层紧密压合在一起。

紧压工艺可以采用热压或冷压等方式，确保金属层和绝缘层之间的良好接触和层间压缩力。

4. 应用叠层电感在电子设备和电路中有广泛的应用。

它主要用于电源管理、功率转换、信号滤波、通信设备、无线传输、传感器、医疗设备、汽车电子、计算机等领域。

在电源管理中，叠层电感可以用于电源滤波、分压和升压等功能，在保证电源稳定性和电磁兼容性方面发挥重要作用。

在无线传输中，叠层电感可以用于天线匹配、频率选择和信号调谐等功能，在增强无线信号传输效果方面具有重要意义。

在汽车电子中，叠层电感可以用于发动机控制、车载娱乐、安全系统和通信系统等功能，在提高车辆性能和安全性方面具有不可或缺的作用。

叠层片式电感知识首先，电感线圈是叠层片式电感的核心部分，它是由导电材料制成的线圈，具有规定的线圈数目、匝数和宽度等参数。

线圈数量的增加可以增加电感值，而线圈的匝数和宽度则可以影响电感的频率特性。

其次，绝缘层是用于隔离线圈之间的绝缘材料，它可以防止电磁干扰和电感间的短路。

常见的绝缘材料有聚酰亚胺（PI）、聚四氟乙烯（PTFE）等。

绝缘层的厚度和材料的选择对电感的性能也有一定影响。

最后，封装层是用于固定电感线圈和保护绝缘层的外壳材料，通常是由无机粘合剂或有机胶水制成。

封装层的材料选择应考虑其导热性、机械强度和耐高温等性能。

叠层片式电感的性能主要取决于电感线圈的几何参数、绝缘材料和封装层的性能选择。

首先，线圈的几何参数包括线圈数量、匝数和宽度等，它们直接影响到电感值和频率响应。

通常情况下，线圈数量和匝数越多，电感值越大。

其次，绝缘材料的选择和绝缘层的厚度也会影响到电感的性能。

较好的绝缘材料应具有良好的绝缘性能、高温稳定性和耐腐蚀性。

绝缘层的厚度应根据具体应用场景而定，一般来说，较大的厚度可以提供更好的绝缘效果，但也会增加电感的体积。

最后，封装层的选择应考虑到其导热性、机械强度和耐高温性能。

优秀的封装材料能够提供良好的固定和保护电感线圈的效果，同时也能够确保其在高温环境下的稳定性。

而导热性较好的封装材料可以提高电感的散热效果，避免温升过高导致性能下降。

综上所述，叠层片式电感是一种令人信赖的电子元件，因其高电感密度、高品质因数、小尺寸和低表面电阻等特点，在不同领域都有广泛的应用。

通过合理选择导电材料、绝缘材料和封装材料，可以进一步优化其性能，满足不同需求的电路设计。

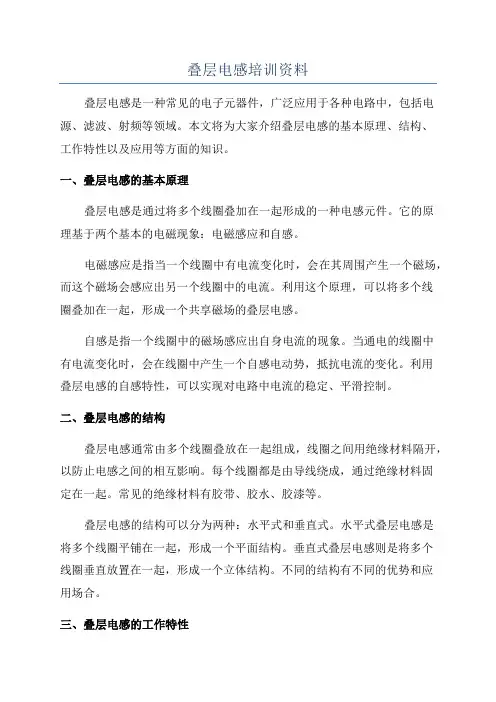

叠层电感培训资料叠层电感是一种常见的电子元器件，广泛应用于各种电路中，包括电源、滤波、射频等领域。

本文将为大家介绍叠层电感的基本原理、结构、工作特性以及应用等方面的知识。

一、叠层电感的基本原理叠层电感是通过将多个线圈叠加在一起形成的一种电感元件。

它的原理基于两个基本的电磁现象：电磁感应和自感。

电磁感应是指当一个线圈中有电流变化时，会在其周围产生一个磁场，而这个磁场会感应出另一个线圈中的电流。

利用这个原理，可以将多个线圈叠加在一起，形成一个共享磁场的叠层电感。

自感是指一个线圈中的磁场感应出自身电流的现象。

当通电的线圈中有电流变化时，会在线圈中产生一个自感电动势，抵抗电流的变化。

利用叠层电感的自感特性，可以实现对电路中电流的稳定、平滑控制。

二、叠层电感的结构叠层电感通常由多个线圈叠放在一起组成，线圈之间用绝缘材料隔开，以防止电感之间的相互影响。

每个线圈都是由导线绕成，通过绝缘材料固定在一起。

常见的绝缘材料有胶带、胶水、胶漆等。

叠层电感的结构可以分为两种：水平式和垂直式。

水平式叠层电感是将多个线圈平铺在一起，形成一个平面结构。

垂直式叠层电感则是将多个线圈垂直放置在一起，形成一个立体结构。

不同的结构有不同的优势和应用场合。

三、叠层电感的工作特性1.频率特性：叠层电感的频率特性决定了它在不同频率下的电感值。

一般来说，叠层电感在较低的频率下具有较高的电感值，而在较高频率下电感值会逐渐减小。

2.饱和电流：叠层电感的饱和电流是指当电流超过一定数值时，会引起磁场饱和，导致电感值下降。

因此，在设计电路时需要考虑电流是否会达到或超过叠层电感的饱和电流。

四、叠层电感的应用叠层电感由于其结构紧凑、电感值稳定、频率特性好等优点，被广泛应用于各种电路中。

1.电源滤波：在电源电路中，叠层电感可以用于滤波电路中，滤除电源中的高频噪声，提供稳定的直流电压。

2.射频应用：叠层电感常被用于射频电路中，用于阻抗匹配、抑制干扰等。

3.变频器：叠层电感在变频器中常用于滤波、平衡电流等。

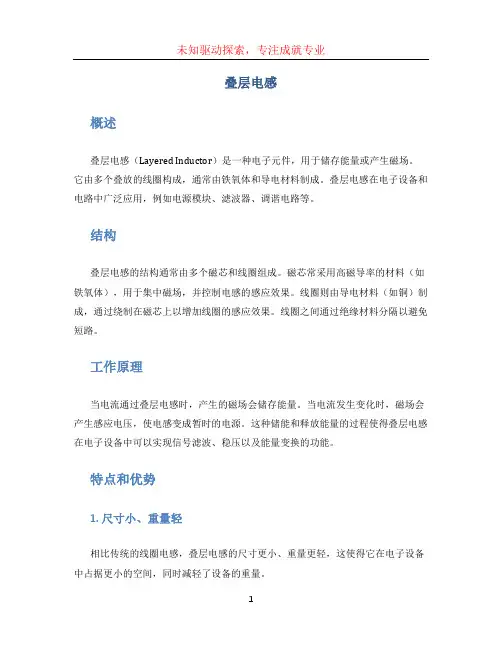

叠层电感概述叠层电感（Layered Inductor）是一种电子元件，用于储存能量或产生磁场。

它由多个叠放的线圈构成，通常由铁氧体和导电材料制成。

叠层电感在电子设备和电路中广泛应用，例如电源模块、滤波器、调谐电路等。

结构叠层电感的结构通常由多个磁芯和线圈组成。

磁芯常采用高磁导率的材料（如铁氧体），用于集中磁场，并控制电感的感应效果。

线圈则由导电材料（如铜）制成，通过绕制在磁芯上以增加线圈的感应效果。

线圈之间通过绝缘材料分隔以避免短路。

工作原理当电流通过叠层电感时，产生的磁场会储存能量。

当电流发生变化时，磁场会产生感应电压，使电感变成暂时的电源。

这种储能和释放能量的过程使得叠层电感在电子设备中可以实现信号滤波、稳压以及能量变换的功能。

特点和优势1. 尺寸小、重量轻相比传统的线圈电感，叠层电感的尺寸更小、重量更轻，这使得它在电子设备中占据更小的空间，同时减轻了设备的重量。

由于叠层电感采用了铁氧体磁芯，能够集中磁场，提高电感效果。

它的高效能使其在电子设备中能够更有效地转换能量。

3. 高频响应好叠层电感具有低直流电阻和高频响应的特点。

这使得它在高频应用中能够更好地过滤掉杂散信号和噪音，保证信号的准确传输。

4. 可扩展性强叠层电感采用模块化的设计，可以根据实际需求进行组合和扩展。

这种可扩展性使得它在不同的电子设备中能够灵活应用，并满足不同的设计要求。

应用领域叠层电感在电子设备和电路中有广泛的应用，包括但不限于以下领域：1. 电源模块叠层电感可以用于电源模块中，起到稳压和滤波的作用，以提供稳定的电源电压，并过滤掉电源中的噪音和杂散信号。

2. 滤波器在电子设备中，滤波器通常用于滤除信号中的杂散频率和噪音。

叠层电感在滤波器中扮演重要角色，能够有效地过滤掉高频噪音和杂散信号。

叠层电感可以用于调谐电路，通过调整电感的参数来实现对电路的频率调节。

这在无线通信设备和射频电路中是非常常见的应用。

4. 传感器叠层电感还可以作为传感器的元件之一，通过感应外部磁场的变化来实现对环境的监测和测量。

叠层片式电感工艺介绍
叠层片式电感的工艺介绍如下：
磁芯制备：叠层片式电感的磁芯通常采用高磁导率的磁性材料，如铁氧体。

磁芯会被切割、加工和堆叠，形成层叠的结构。

绕线：在每个磁芯层之间，通过精密的绕线工艺，绕制线圈。

线圈的匝数和绕线方式会影响电感值和性能。

层叠组装：绕制好的线圈和磁芯层会按照设计要求进行层叠组装，形成整体的叠层片式电感结构。

封装：叠层片式电感通常需要进行封装，以保护电感元件不受外部环境影响。

封装可以采用环氧树脂、塑料等材料。

测试和品质控制：制造完成的叠层片式电感会进行测试，包括电感值、直流电阻、频率响应等方面的测试，以确保产品性能符合要求。

叠层合金电感叠层合金电感是一种常见的电子元器件，广泛应用于电路设计和电磁兼容性领域。

本文将介绍叠层合金电感的原理、结构和应用，并探讨其在现代电子技术中的重要性。

一、原理叠层合金电感的工作原理基于电磁感应。

当通过电流的变化产生变化的磁场时，位于其周围的导体中将会有感应电动势产生。

而叠层合金电感通过使用多层薄片磁芯，可以增加磁通量和磁感应强度，从而提高电感的效果。

二、结构叠层合金电感通常由多层铁氧体或钪铁氧体的薄片组成。

这些薄片通过绝缘层隔开，形成一个堆叠结构。

每个薄片都有绕组，通过将多层绕组连接在一起可以实现较高的电感值。

此外，叠层合金电感还可以在绕组上添加连接器或引线，方便与其他电子元器件连接。

三、应用1. 电路设计：叠层合金电感常用于电路的滤波和电源稳压等功能。

通过合理选择电感值和结构参数，可实现对特定频率的信号进行滤波和去噪，提高电路的抗干扰能力和稳定性。

2. 电磁兼容性：在电子设备中，电感往往用于抑制电磁干扰。

叠层合金电感通过增加磁感应强度和磁通量，可以有效地抵制电磁干扰，降低设备之间的相互影响。

3. 通信系统：在通信系统中，叠层合金电感可用于天线匹配和信号调整。

通过调整电感器的参数，可以使信号适应不同频率和功率，提高通信性能和数据传输速率。

四、叠层合金电感在现代电子技术中的重要性叠层合金电感作为一种重要的电子元器件，在现代电子技术中扮演着重要的角色。

它不仅可以提高电路的性能和稳定性，还可以提高通信系统的可靠性和传输速率。

此外，叠层合金电感还具有体积小、重量轻、耐高温等优点，适用于各种不同的电子设备和系统。

总结：本文介绍了叠层合金电感的原理、结构和应用，并强调了其在电路设计、电磁兼容性和通信系统中的重要性。

叠层合金电感通过优化设计和合理选择参数，可以提高电路性能、抵制电磁干扰，为现代电子技术的发展做出贡献。

（字数：497）。

叠层片式电感知识
什么是叠层片式电感？
叠层片式电感（LCI）是一种以片式的方式把若干个被电磁通过的（非电磁绝缘）绕组排列组合而成的电感元件。

它由一个或多个主要绕组和一个或多个交叉绕组组成，每个绕组都是由固定的电线绕制而成。

它的结构简单，价格低廉，可以集成在一个封装中，以满足高频应用的需要。

叠层片式电感相比于旋转片式电感，可以提供更高的阻抗值。

叠层片式电感由一个或多个被电磁通过的绕组（绕组的位置也可以变动）组成，其中每个绕组都由多股细小的导线组成。

它们围绕在一个特殊的片式电感结构上，其中每个绕组由细小的导线绕制而成，堆叠起来，互相隔离。

除了固定位置的主要绕组外，片式电感还可以包括一些附加的交叉绕组，它们可以增加电感的阻抗值，从而增加整个电感结构的密度。

叠层电感线绕电感磁珠电感1. 引言1.1 叠层电感叠层电感是一种电子元件，主要由多层绕制而成。

其工作原理是利用电流通过线圈时产生的磁场，使得线圈内形成磁场，从而实现电感的功能。

叠层电感常用于各种电子设备中，如通讯设备、电源等。

其优点包括体积小、重量轻、性能稳定等，因此在现代电子领域得到广泛应用。

叠层电感的结构特点主要包括多层绕制、绝缘层分割、紧凑排列等。

多层绕制可以增加电感的感应系数，提高电感的性能；绝缘层分割可以减小内部损耗，提高电感的效率；紧凑排列可以减小电感的体积，提高电路的集成度。

叠层电感具有体积小、重量轻、性能稳定等优点，适用于各种电子设备中。

在电子产业不断发展的背景下，叠层电感的应用范围将会不断扩大，为电子设备的性能提升提供更多可能。

1.2 线绕电感线绕电感是一种常见的电感器件，其结构简单，制作工艺容易，广泛应用于各种电路中。

线绕电感通常由一根绕制在磁性材料上的导线组成，当电流通过导线时，产生的磁场会导致磁通量的变化，从而产生感应电动势。

线绕电感可以通过改变导线的长度、直径、匝数等参数来调节电感值，从而满足不同电路的需求。

线绕电感的结构特点主要包括：导线绕制在磁性材料上，具有较高的感应电感值；电流通过导线时会产生磁场，使得电感器件具有储能和滤波的功能；结构简单，制作成本低廉，广泛应用于各种电子设备中。

线绕电感的优点包括：制作工艺简单，成本较低；电感值可调节范围广，能够满足不同电路的需求；具有良好的磁耦合性能，可以实现多级电路的互感耦合。

线绕电感也存在一些缺点，如：体积较大，占用空间较多；在高频电路中会产生电阻和损耗，影响电路性能。

1.3 磁珠电感磁珠电感是一种常见的电感器件，广泛应用于各种电子设备中。

它通过在绕组中穿插磁栅或磁珠来增加电感的效果，从而有效地提高了电路的性能和稳定性。

磁珠电感的工作原理是利用磁场的感应作用，通过磁场的变化来产生感应电动势，从而实现电感的功能。

磁珠电感在电子设备中起着重要的作用，例如在电源供应器、变频器、通信设备等领域广泛使用。

叠层电感加工艺1.1叠层电感简介顾名思义，“叠层电感”就是说有很多层叠在一起，这些“层”一般是铁氧体层或者陶瓷层。

如下图所示。

图1 叠层电感内部结构示意图上图中黄色物质为内部导线，一般是银。

陶瓷层的作用是支撑、隔离上下两层导线；铁氧体层不但有支撑、隔离的作用，由于其高磁导率，还具有增磁作用，增大电感值。

1.2叠层电感工艺流程现在业界叠层电感的制造方法主要有干法和湿法两种。

所谓干法，就是将铁氧体或者陶瓷材料先做成薄片，分别给薄片上印刷电极，再将印刷好电极的薄片按压到一起；所谓湿法，是先流延一层铁氧体或者陶瓷，在上面印刷电极，接着再在上面流延一层铁氧体或者陶瓷，依此类推。

叠层电感采用湿法制造，过程控制流程共有13道主工序，生产周期13~15天。

主要工序有：配料→成型→切割→排胶→烧结→磨边→粘银→烧银→表面处理端电极→测试→包装→检验→出厂。

下面按照工艺流程路线对叠层电感的主要制造工艺做一详细的介绍：1）配料：配料是电感制造过程中的第一步。
