叠层片式铁氧体电感是指形状类似陶瓷贴片电容或者贴片电阻那样的多层结构电感器。
这类贴片电感尺寸可以做的非常小,最小封装可以做到1.0*0.5*0.5mm(长宽高),大尺寸叠成电感感量可以做到330uH,其基材为铁氧体材料。
新晨阳电子
铁氧体芯贴片电感是先进的多层印刷技术及超细铁氧体制造技术完美的结合物,它设计精巧、性能优越,满足了现代表面贴装技术的需要,是一种新型的片状电感元件,广泛应用于各类通讯设备、办公自动化设备上。
是先进的多层印刷技术及超细铁氧体制造技术完美的结合物,它设计精巧、性能优越,满足了现代表面贴装技术的需要,是一种新型的片状电感元
件,广泛应用于各类通讯设备、办公自动化设备上。

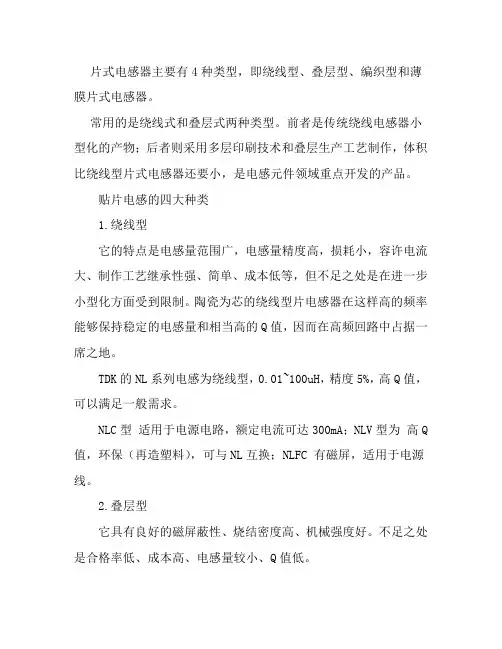

片式电感器主要有4种类型,即绕线型、叠层型、编织型和薄膜片式电感器。
常用的是绕线式和叠层式两种类型。
前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作,体积比绕线型片式电感器还要小,是电感元件领域重点开发的产品。
贴片电感的四大种类1.绕线型它的特点是电感量范围广,电感量精度高,损耗小,容许电流大、制作工艺继承性强、简单、成本低等,但不足之处是在进一步小型化方面受到限制。
陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占据一席之地。
TDK的NL系列电感为绕线型,0.01~100uH,精度5%,高Q值,可以满足一般需求。
NLC型适用于电源电路,额定电流可达300mA;NLV型为高Q 值,环保(再造塑料),可与NL互换;NLFC 有磁屏,适用于电源线。
2.叠层型它具有良好的磁屏蔽性、烧结密度高、机械强度好。
不足之处是合格率低、成本高、电感量较小、Q值低。
它与绕线片式电感器相比有诸多优点:尺寸小,有利于电路的小型化,磁路封闭,不会干扰周围的元器件,也不会受临近元器件的干扰,有利于元器件的高密度安装;一体化结构,可靠性高;耐热性、可焊性好;形状规整,适合于自动化表面安装生产。
TDK的MLK型电感,尺寸小,可焊性好,有磁屏,采用高密度设计,单片式结构,可靠性高;MLG型的感值小,采用立创商城高频陶瓷,适用于高频电路;MLK型工作频率12GHz,高Q,低感值(1n~22nH)3.薄膜片式具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。
其内电极集中于同一层面,磁场分布集中,能确保装贴后的器件参数变化不大,在100MHz以上呈现良好的频率特性。
4.编织型特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。
用作功率处理的微型磁性元件。
铁氧体叠层贴片电感
铁氧体叠层贴片电感是一种常用于电子电路中的电感器件。
它由多层铁氧体材料交替叠压而成,通常采用表面贴装技术(SMT)封装,以便于在电路板上进行集成和焊接。
铁氧体叠层贴片电感具有以下特点:
1. 高电感值:铁氧体叠层贴片电感可以在相对较小的封装尺寸下提供高电感值,从而满足电路设计中对电感值的要求。
2. 高品质因数(Q值):铁氧体叠层贴片电感的铁芯材料具有良好的磁导率和低磁滞损耗,可以提供高品质因数,从而减小电感器的自感和噪声。
3. 稳定性好:铁氧体叠层贴片电感具有良好的温度稳定性和湿度稳定性,可以在广泛的工作环境中保持稳定的电性能。
4. 易于制造:铁氧体叠层贴片电感可以采用印刷电路板(PCB)制造技术进行批量生产,成本较低,适用于大规模生产。
铁氧体叠层贴片电感广泛应用于电子电路中的滤波器、耦合器、变压器、调谐器等电路中,以提高电路的性能和稳定性。
国内外有众多的电感生产厂家,其中名牌厂家有SAMUNG、PHI、TDK、A VX、VISHAY、NEC、KEMET、ROHM等。
一、片状电感电感量:10NH~1MH材料:铁氧体绕线型陶瓷叠层精度:J=±5%K=±10%M=±20%尺寸:04020603080510081206121018121008=2.5mm*2.0mm1210=3.2mm*2.5mm个别示意图:贴片绕线电感贴片叠层电感二、功率电感电感量:1NH~20MH带屏蔽、不带屏蔽尺寸:SMD43、SMD54、SMD73、SMD75、SMD104、SMD105;RH73/RH74/RH104R/RH105R/RH124;CD43/54/73/75/104/105;个别示意图:贴片功率电感屏蔽式功率电感三、片状磁珠种类:CBG(普通型)阻抗:5Ω~3KΩCBH(大电流)阻抗:30Ω~120ΩCBY(尖峰型)阻抗:5Ω~2KΩ个别示意图:贴片磁珠贴片大电流磁珠规格:0402/0603/0805/1206/1210/1806(贴片磁珠)规格:SMB302520/SMB403025/SMB853025(贴片大电流磁珠)四、插件磁珠规格:RH3.5规格ABC阻抗值(Ω)10mHz100mHzRH3.5X4.7X0.83.5±0.154.7±0.362±22045RH3.5X6X0.83.5±0.156±0.362±22565RH3.5X9X0.083.5±0.159±0.362±2401055.5色环电感电感量:0.1uH~22MH尺寸:0204、0307、0410、0512豆形电感:0.1uH~22MH尺寸:0405、0606、0607、0909、0910 精度:J=±5%K=±10%M=±20%精度:J=±5%K=±10%M=±20%插件的色环电感读法:同色环电阻的标示五、立式电感电感量:0.1uH~3MH规格:PK0455/PK0608/PK0810/PK0912六、轴向滤波电感规格:LGC0410/LGC0513/LGC0616/LGC1019电感量:0.1uH-10mH。
叠层片式高频电感Chip high frequency inductor1005 :-55~125℃OPEARATING TEMP.1608 2012特征 FEATURES ・高自谐振频率・High self-resonant frequency.・叠层独石结构,具有高可靠性・Multilayer monolithic construction yields high reliability ・优良的焊接性和耐焊性,适合于回流焊和波峰焊・Excellent solderability and heat resistance for either wave or reflow soldering.应用 APPLICATIONS ・移动电话、寻呼机、PHS和PDA ・Portable telephone 、Pagers 、PHS and PDA ・各种高频回路 ・Miscellaneous high-frequency circuits ・抑制各种高频杂波 ・EMI countermeasure in high frequency circuits规格型号表示方法 ORDERING CODE V H F 201209 H 47N J T ① ②③④⑤⑥ ①②③ ④⑤⑥产品代号 Product Code规格尺寸(L ×W ×T) (mm) Dimensions材料 Material Code感量(nH) Inductance误差 Tolerance包装方式 Packaging Style100505 1.0×0.5×0.5 H 1N0 1.0 S ± 0.3nH 1608081.6×0.8×0.810N10 D± 0.5nHT卷带盘装 Tape&Reel 201209 2.0×1.2×0.9 R10 100J ± 5% K ±10% B 散装 BulkVHF叠层片式 高频电感Very High Frequency InductorsN =0.0(nH) R =0.0(µH)M± 20%外形尺寸 SHAPE AND DIMENSIONS unit :mm(inch)Part No.LWTD100505 1.0±0.15 (0.040±0.006) 0.5±0.15 (0.020±0.006) 0.5±0.15 (0.020±0.006) 0.25±0.10 (0.010±0.004) 160808 1.6±0.2 (0.063±0.008) 0.8±0.2 (0.031±0.008) 0.8±0.2 (0.031±0.008) 0.3±0.2 (0.01±0.008) 2012092.0±0.2 (0.079±0.008)1.2±0.2 (0.047±0.008)0.9±0.2 (0.035±0.008)0.5±0.3 (0.020±0.012)电性能参数 ELECTRICAL CHARACTERISTICS :-40~+85℃1005型TYPEQ Frequency (MHz) Part No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF100505H1N0S 1.0 7 100 8 20 26 34 39 10000 0.17 300 VHF100505H1N2S 1.2 7 100 8 20 26 34 39 10000 0.17 300 VHF100505H1N5S 1.5 7 100 8 20 26 34 39 6000 0.18 300 VHF100505H1N8S 1.8 7 100 8 18 24 30 35 6000 0.19 300 VHF100505H2N2S 2.2 7 100 8 17 24 29 35 6000 0.21 300 VHF100505H2N7S 2.7 7 100 8 17 23 29 34 6000 0.22 300 VHF100505H3N3S 3.3 7 100 8 17 23 28 34 6000 0.25 300 VHF100505H3N9S 3.9 7 100 8 17 23 28 33 4000 0.25 260 VHF100505H4N7S 4.7 7 100 8 17 23 28 33 4000 0.30 260 VHF100505H5N6S 5.6 8 100 8 17 22 28 33 4000 0.30 260 VHF100505H6N8D 6.8 8 100 8 17 22 27 33 3900 0.37 260 VHF100505H8N2J 8.2 8 100 10 16 22 28 32 3600 0.45 260 VHF100505H10NJ 10 8 100 10 17 22 30 32 3200 0.47 260 VHF100505H12NJ 12 8 100 11 17 24 31 34 2700 0.55 260 VHF100505H15NJ 15 8 100 11 18 24 30 33 2300 0.70 260 VHF100505H18NJ 18 8 100 11 18 24 30 32 2100 0.70 260 VHF100505H22NJ 22 8 100 11 18 24 30 31 1900 0.90 260 VHF100505H27NJ 27 8 100 11 18 23 27 29 1600 1.00 260 VHF100505H33NJ 33 8 100 11 18 22 25 25 1300 1.10 200 VHF100505H39NJ 39 8 100 11 18 22 24 23 1200 1.30 180 VHF100505H47NJ47 8 100 11 18 21 23 21 1000 1.40 1801608型TYPEQ Frequency (MHz) Part No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF160808H1N0S 1.0 8 100 10 20 30 35 50 10000 0.05 500 VHF160808H1N2S 1.2 8 100 10 20 30 35 50 10000 0.10 500 VHF160808H1N5S 1.5 8 100 10 22 37 38 68 10000 0.10 400 VHF160808H1N8S 1.8 8 100 10 21 33 35 61 9800 0.12 400 VHF160808H2N2S 2.2 8 100 10 26 40 39 60 7600 0.20 400 VHF160808H2N7S 2.7 8 100 12 23 27 37 47 7000 0.20 400 VHF160808H3N3S 3.3 8 100 12 23 27 36 47 6200 0.20 400 VHF160808H3N9S 3.9 8 100 12 25 28 38 47 5600 0.25 400 VHF160808H4N7S 4.7 8 100 12 26 30 38 49 4800 0.30 400 VHF160808H5N6S 5.6 8 100 12 26 29 35 34 4600 0.30 400 VHF160808H6N8S 6.8 8 100 12 23 27 35 40 4200 0.35 400 VHF160808H8N2J 8.2 8 100 12 22 26 33 39 3600 0.35 400 VHF160808H10NJ 10 8 100 13 25 31 38 45 3200 0.40 300 VHF160808H12NJ 12 8 100 13 24 28 35 39 2800 0.40 300 VHF160808H15NJ 15 8 100 13 22 27 34 40 2600 0.45 300 VHF160808H18NJ 18 8 100 13 24 28 35 38 2400 0.60 300 VHF160808H22NJ 22 8 100 15 27 32 38 43 2000 0.60 300 VHF160808H27NJ 27 8 100 14 26 29 36 44 1900 0.80 300 VHF160808H33NJ 33 8 100 14 26 29 35 34 1600 0.80 300 VHF160808H39NJ 39 8 100 14 22 25 28 28 1400 1.00 300 VHF160808H47NJ 47 8 100 15 25 29 30 25 1200 1.00 200 VHF160808H56NJ 56 8 100 17 28 31 31 25 1000 1.00 2001608型TYPEQ Frequency (MHz) Part No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF160808H68NJ 68 8 100 17 22 24 25 15 900 1.00 200 VHF160808H82NJ 82 8 100 17 23 24 22 13 800 1.00 200 VHF160808HR10J 100 8 100 17 25 27 24 17 700 1.00 200 VHF160808HR12J 120 8 50 15 24 23 600 1.20 150 VHF160808HR15J 150 8 50 13 19 500 1.50 1502012型TYPEQ Frequency (MHz) art No.Inductance (nH)Q (Min)Test Fre. (MHz)1003005008001000SRF (MHz)MinD C R (Ω)MaxIr(mA) MaxVHF201209H1N5S 1.5 10 100 10 23 46 54 85 6000 0.10 600 VHF201209H1N8S 1.8 10 100 13 24 46 55 85 6000 0.10 600 VHF201209H2N2S 2.2 10 100 13 25 46 53 85 6000 0.10 600 VHF201209H2N7S 2.7 12 100 13 25 42 45 76 6000 0.10 600 VHF201209H3N3S 3.3 12 100 15 28 48 52 85 6000 0.13 600 VHF201209H3N9S 3.9 12 100 15 28 49 55 85 6000 0.15 600 VHF201209H4N7S 4.7 12 100 15 28 48 53 85 6000 0.20 400 VHF201209H5N6S 5.6 13 100 16 30 44 45 78 5400 0.23 400 VHF201209H6N8S 6.8 13 100 16 30 40 45 69 4500 0.25 400 VHF201209H8N2J 8.2 13 100 16 28 42 45 69 4000 0.28 400 VHF201209H10NJ 10 13 100 16 28 43 45 71 3650 0.30 300 VHF201209H12NJ 12 13 100 16 28 43 45 50 3000 0.35 300 VHF201209H15NJ 15 13 100 18 30 43 43 56 2500 0.40 300 VHF201209H18NJ 18 13 100 18 26 40 42 59 2450 0.45 300 VHF201209H22NJ 22 13 100 17 31 45 45 59 2000 0.50 300 VHF201209H27NJ 27 13 100 17 31 45 45 54 1750 0.55 300 VHF201209H33NJ 33 13 100 18 27 41 40 44 1700 0.60 300 VHF201209H39NJ 39 13 100 19 31 42 31 20 1550 0.70 300 VHF201209H47NJ 47 13 100 20 24 33 31 29 1350 0.80 300 VHF201209H56NJ 56 13 100 21 34 43 35 25 1300 0.80 300 VHF201209H68NJ 68 13 100 19 28 37 29 1200 0.85 300 VHF201209H82NJ 82 13 100 19 29 30 27 1150 0.90 300 VHF201209HR10J 100 13 100 13 27 36 1000 1.00 300 VHF201209HR12J 120 10 100 19 27 850 1.20 300 VHF201209HR15J 150 10 100 19 27 600 1.50 300 VHF201209HR18J 180 10 100 19 25 500 1.80 300 VHF201209HR22J 220 10 100 19 22 500 1.80 300□ 感量公差Inductance tolerance (S:±0.3nH, D:±0.5nH, J:±5%, K:±10%,M:±20%)特性曲线 CHARACTERISTICS CURVES■电感量频率特性 Inductance VS. Frenquency■ Q值频率特性 Q Value VS. Frenquency■阻抗频率特性 Impedance VS. FrenquencyRELIABILITY TESTING (VHF、CMI、CBG、CBW、CBH、CBY、CBA series)TypeItem Specified valueTest methods1Operatingtemperature range -40 to +125℃2Storagetemperature range-40 to +125℃3SolderabilityAt least 90% of terminal electrode is covered by new solderSolder temperature: 230±5℃ Duration: 4±1SPreheating temperature: 120 to 150℃ Preheating time: 60SFlux: immersion into methanol solution with colophony for 3 to 5 sec.Immersion speed: 25mm/sec4Resistance to soldering Appearance:No significant abnormality.At least 75% of terminal electrode is covered by new solderImpedance change: within ±20% Inductor change: within ±10%Solder temperature: 260±5℃ Duration: 10±0.5SPreheating temperature: 120 to 150℃ Preheating time: 60SFlux: immersion into methanol solution with colophony for 3 to 5 sec.Immersion speed: 25mm/sec 5Thermal shockAppearance:No significant abnormality. Impedance change: within ±20% Inductor change: within ±10%Temperature: -40℃ for 30±3min +85℃ for 30±3minTransforming interval :max 20 sec Number of cycles: 326Loading at low temperature Appearance:No significant abnormality. Impedance change: within ±20% Inductor change: within ±10% Temperature: -55±2℃ Duration: 500 hrs7Loading at high temperature Appearance:No significant abnormality. Impedance change: within ±20% Inductor change: within ±10% Temperature: 85±2℃Duration: 1000240+−hrsApplied current: Rated current 8Loadingunder Damp HeatAppearance:No significant abnormality. Impedance change: within ±20% Inductor change : within ±10%Temperature: 55±2℃Duration: 500240+−hrsHumidity: 90 to 95%RH Applied current: Rated currentType Item Specified valueTest methods9 VibrationAppearance:No significant abnormality. Impedance change: within ±20%。
电感专业制造商 CMFL系列贴片叠层铁氧体电感器●EXTERNAL DIMENSIONS UNIT:mm(外形尺寸)● PART NUMBERING SYSTEM(品名系统)CMFL0805330K T123451、SERIES NAME 品名 C代C.RD.,M指贴片系列,FL表示铁氧体叠层2、DIMENSIONS 尺寸 外围*高度3、INDUCTANCE 电感值 前两位为有效数字,第三位表示零的个数4、TOLERANCE CODE 公差 J:±5%,K:±10%,L:±15%,M:±20%,P:±25%,N:±30%5、PACKING CODE 包装方式 T:Tape&Reel(卷装) B:In Bulk● FEATURES(特性)迭层独石结构、高度可靠性,良好的可焊性和耐焊性,良好的磁屏蔽,无交叉耦合。
低直流电阻,高额定电流Monolithic structure for high reliability,Excellect solderability and high heat resistance,No crosscoupling due to magnetic shield,Low DCresistance and high current capability● APPLICATIONS(用途)用于电源线的扼流,如DVC/DSC/MD以及其他模块************************************************************************************ Design As Customers Requested Specifications可根据客户需求设计电感专业制造商 CMFL系列贴片叠层铁氧体电感器。
新型电⼦元件之--叠层⽚式电感器叠层⽚式电感器⼜称多层⽚式陶瓷电感器,简称⽚感。
⽚感是最新型的电感器,与⽚容、⽚阻并称为表⾯贴装技术(SMT)三⼤⽆源⽚式元件。
英⽂MLCI—Muti-LayerCeramics chip Indutor发展⼤事记1980S’ ⽇本美国为适应SMT需要,开始了⽚式电感器的研究开发。
1984年 TDK率先以1210为先导产品,实现了叠层⽚式电感器产业化。
太阳诱电、村⽥同时实现⽚式感器的产业化。
1994年中国的深圳南玻和南京898⼚分别引⼊⽇本美国绕线型和叠层型电感⽣产线1996年肇庆风华⾼科建⽴⽚感⽤磁材与⽚感元件⽣产线2000年深圳顺络电⼦成⽴,⽬前是中国⼤陆最⼤⼀家专业从事⽚式电感⽣产的企业。
⽬前电感器的叠层⽚式化率超过85%,⽇本、韩国及台湾地区是⽚感主产区,占市场份额超过70%。
叠层⽚式电感器结构陶瓷介质体主要分为普通陶瓷和铁氧体两⼤类。
其中铁氧体是Fe2O3、NiO、ZnO、CuO等多种氧化物构成陶瓷材料。
经烧结的铁氧体硬度⾼,磁导率⾼,电阻率⾼。
铁氧体中氧化物⽐例不同,可获得磁导率不同,使⽤磁导率不同的铁氧体制成形状尺⼨不同、⼯作频段不同的电感器,⽤在不同频段并保持较低的能量损耗。
应⽤于抑制电磁⼲扰时,铁氧体的⼯作原理是通过阻抗吸收发热的形式将不需要频率的能量散发掉。
制造⼯艺叠层⽚式电感器(MLCI)制造⼯艺与多层⽚式陶瓷电容器(MLCC)相似,把陶瓷(铁氧体)膜⽚与银导电浆料⼀层层交替叠印,经约900℃温度共烧,内部形成螺旋式导电线圈,线圈包围陶瓷体部份形成磁芯,外部瓷体使磁路闭合。
MLCI 典型⼯艺流程核⼼技术:陶瓷(铁氧体)、银内电极、银端电极匹配选型;陶瓷(铁氧体)介质与银电极叠印、低温共烧。
采⽤全银内电极,烧成温度⼀般在850~910℃。
电感器的分类其中⾼频电感⼜可细分为:常规型、⾼Q型和超⾼频型等;铁氧体电感可细分为常规型、⼤额定电流(Ir)型和低直流电阻(DCR)型等。
叠层片式电感工艺介绍
叠层片式电感的工艺介绍如下:
磁芯制备:叠层片式电感的磁芯通常采用高磁导率的磁性材料,如铁氧体。
磁芯会被切割、加工和堆叠,形成层叠的结构。
绕线:在每个磁芯层之间,通过精密的绕线工艺,绕制线圈。
线圈的匝数和绕线方式会影响电感值和性能。
层叠组装:绕制好的线圈和磁芯层会按照设计要求进行层叠组装,形成整体的叠层片式电感结构。
封装:叠层片式电感通常需要进行封装,以保护电感元件不受外部环境影响。
封装可以采用环氧树脂、塑料等材料。
测试和品质控制:制造完成的叠层片式电感会进行测试,包括电感值、直流电阻、频率响应等方面的测试,以确保产品性能符合要求。
叠层片式陶瓷电感—SDCL-D 系列Multilayer Chip Ceramic Inductor – SDCL-D SeriesOperating Temp. :SDCL1005 series: -55℃~ +125℃SDCL1608&2012 series: -40℃~ +85℃特征 FEATURES● 迭层独石结构、高度可靠性 ● 高自谐频率●良好的可焊性和耐焊性用途 APPLICATIONS●通讯电子设备等的射频线路产品型号 PRODUCT IDENTIFICATION外观尺寸 SHAPE AND DIMENSIONSUnit: mm [inch]Type L W T aSDCL1005 [0402] 1.0±0.15 [.039±.006]0.5±0.15 [.020±.006]0.5±0.15 [.020±.006] 0.25±0.1 [.010±.004]1.6±0.15 [.063±.006]SDCL1608 [0603] 1.65±0.15[.065±.006]0.8±0.15 [.031±.006]0.8±0.15 [.031±.006] 0.3±0.2[.012±.008]SDCL2012 [0805] 2.0±0.2 [.079±.008] 1.25±0.2 [.049±.008]0.85±0.2 [.033±.008] 0.5±0.2 [.020±.008]②外形尺寸(L×W) (mm)External Dimensions (L×W) (mm)1005 [0402] 1.0×0.5 1608 [0603] 1.6×0.8 2012 [0805] 2.0×1.25 ① 分类Type SDCL 片式陶瓷体电感Chip Ceramic Inductor ③ 材料代号Material Code C ④ 公称电感量Nominal InductanceExample Nominal Value 3N9 3.9nH 10N 10nH R10 100nH ※R=小数点,N=nH⑤ 电感公差Inductance Tolerance S ±0.3nH J ±5% K ±10% ⑥ 包装Packing B 散装Bulk Package T 编带Tape & Reel ⑧ 无有害物质产品 Hazardous SubstanceFree ProductsF●Monolithic Structure for high reliability● High self-resonant frequency● Excellent solderability and high heat resistance●RF Circuit of in telecommunication and otherEquipmentsSDCL ① 1608② C ③ 10N ④ J ⑤ T⑥ D ⑦ F ⑧ ⑦ 内部代号Internal Code D规格特性 SPECIFICATIONSSDCL1005-D TYPETypical Q @ Freq. (MHz)Part Number型号 Inductance 电感量 Min. Quality Factor 品质因子 L,Q Test Freq.L/Q 测试频率1008001000Min. Self-resonant Frequency 自谐频率Max. DCResistance直流电阻 Max.RatedCurrent额定电流 Thickness厚度Units 单位 nH - MHz- MHz Ω mA mm [inch]Symbol 符号 L Q Freq Q S.R.F DCR Ir TSDCL1005C1N0STDF 1.0±0.3 8 10011 34 36 10000 0.10 400 SDCL1005C1N2STDF 1.2±0.38 10011 34 36 10000 0.10 400 SDCL1005C1N5STDF 1.5±0.38 10011 34 36 6000 0.10 300 SDCL1005C1N8STDF 1.8±0.38 10011 30 34 6000 0.10 300 SDCL1005C2N2STDF 2.2±0.38 10010 29 33 6000 0.20 300 SDCL1005C2N7STDF 2.7±0.38 10010 29 32 6000 0.20 300 SDCL1005C3N3STDF 3.3±0.38 10010 29 32 6000 0.20 300 SDCL1005C3N9STDF 3.9±0.38 10010 28 31 4000 0.20 300 SDCL1005C4N7STDF 4.7±0.38 10010 28 31 4000 0.20 300 SDCL1005C5N6STDF 5.6±0.38 10010 28 30 4000 0.30 300 SDCL1005C6N8□TDF 6.8 8 10010 27 30 3900 0.30 300 SDCL1005C8N2□TDF 8.2 8 10010 27 30 3600 0.40 300 SDCL1005C10N □TDF 10 8 10010 27 30 3200 0.40 300 SDCL1005C12N □TDF 12 8 10010 26 29 2700 0.50 300 SDCL1005C15N □TDF 15 8 10010 26 28 2300 0.50 300 SDCL1005C18N □TDF 18 8 10010 25 27 2100 0.60 300 SDCL1005C22N □TDF 22 8 10010 25 25 1900 0.60 300 SDCL1005C27N □TDF 27 8 10010 25 23 1600 0.70 300 SDCL1005C33N □TDF 33 8 10010 22 22 1300 0.80 200 SDCL1005C39N □TDF 39 8 10010 22 19 1200 1.00 200 SDCL1005C47N □TDF 47 8 10010 21 16 1000 1.10 200 SDCL1005C56N □TDF 56 8 10010 18 13 750 1.20 200 SDCL1005C68N □TDF 68 8 10010 18 9 750 1.40 180 SDCL1005C82N □TDF 82 8 10010 13 - 750 2.40 150 SDCL1005CR10□TDF 100 8 10010 12 - 700 2.60 150 SDCL1005CR12□TDF 120 8 10010 - - 600 2.80 150 SDCL1005CR15□TDF 150 8 10010 - - 550 3.20 100 SDCL1005CR18□TDF 180 8 10010 - - 500 3.70 100 SDCL1005CR22□TDF 220 8 10012 - - 450 4.00 100 SDCL1005CR27□TDF270 8 10012 - - 400 4.50 1000.5±0.15[.020±.006]※□: Please specify the inductance tolerance code (J=±5%, K=±10%). The product with tolerance less than ±5%, ±10% isalso available. Please contact your local sales.SDCL1608-D TYPETypical Q @ Freq.(MHz) Part Number型号Inductance电感量Min.Quality Factor品质因子L,Q Test Freq. L/Q 测试频率1008001000Min. Self-resonant Frequency 自谐频率 Max. DC Resistance 直流电阻Max.Rated Current 额定电流Thickness 厚度 Units 单位 nH - MHz - MHz Ω mA mm [inch]Symbol 符号 L Q Freq Q S.R.F DCR Ir T SDCL1608C1N0STDF 1.0±0.38 100 13 70 80 10000 0.05 500 SDCL1608C1N2STDF 1.2±0.38 100 13 60 70 10000 0.05 500 SDCL1608C1N5STDF 1.5±0.38 100 13 47 68 6000 0.10 500 SDCL1608C1N8STDF 1.8±0.38 100 13 45 61 6000 0.10 500SDCL1608C2N2STDF 2.2±0.38 100 13 45 60 6000 0.10 500SDCL1608C2N7STDF 2.7±0.310 100 13 44 55 6000 0.12 500 SDCL1608C3N3STDF 3.3±0.310 100 13 43 50 6000 0.15 500 SDCL1608C3N9STDF 3.9±0.310 100 13 43 50 6000 0.16 500 SDCL1608C4N7STDF 4.7±0.310 100 13 43 50 6000 0.20 5000.8±0.15[.031±.006]规格特性 SPECIFICATIONSSDCL1608-D TYPETypical Q @ Freq. (MHz)Part Number型号Inductance电感量Min.Quality Factor品质因子L,Q Test Freq. L/Q测试频率100800 1000Min. Self-resonant Frequency 自谐频率Max. DC Resistance 直流电阻 Max. Rated Current 额定电流Thickness 厚度 Units 单位 nH - MHz - MHz Ω mA mm [inch]Symbol 符号 L Q Freq Q S.R.F DCR Ir T SDCL1608C5N6STDF 5.6±0.3 10 100 14 42 48 5000 0.25 500 SDCL1608C6N8□TDF 6.8 10 100 14 43 50 5000 0.30 500 SDCL1608C8N2□TDF 8.2 10 100 14 43 48 4500 0.35 500 SDCL1608C10N □TDF 10 12 100 15 45 50 3500 0.40 300 SDCL1608C12N □TDF 12 12 100 18 48 50 3000 0.45 300 SDCL1608C15N □TDF 15 12 100 18 48 50 2300 0.50 300 SDCL1608C18N □TDF 18 12 100 16 48 51 2200 0.55 300 SDCL1608C22N □TDF 22 12 100 16 45 48 2000 0.60 300 SDCL1608C27N □TDF 27 12 100 16 45 45 1700 0.65 300 SDCL1608C33N □TDF 33 12 100 16 45 41 1500 0.70 300 SDCL1608C39N □TDF 39 12 100 17 40 48 1400 0.70 300 SDCL1608C47N □TDF 47 12 100 17 35 35 1200 0.70 300SDCL1608C56N □TDF 56 12 100 17 35 30 1100 0.75 300SDCL1608C68N □TDF 68 12 100 17 30 20 900 0.85 300 SDCL1608C82N □TDF 82 8 100 15 22 - 800 1.00 300 SDCL1608CR10□TDF 100 8 100 15 16 - 700 1.20 300 SDCL1608CR12□*TDF 120 8 50 15 - - 600 1.40 200 SDCL1608CR15□*TDF 150 8 50 15 - - 500 1.60 200 SDCL1608CR18□*TDF 180 8 50 15 - - 400 1.90 200 SDCL1608CR22□*TDF 220 8 50 15 - - 350 2.40 200 SDCL1608CR27□*TDF 270 8 50 16 - - 350 2.60 150 SDCL1608CR33□*TDF 330 8 50 16 - - 350 2.80 150 SDCL1608CR39□*TDF 390 8 50 16 - - 300 3.20 150 SDCL1608CR43□*TDF 430 8 50 16 - - 280 3.40 150 SDCL1608CR47□*TDF 470 8 50 15 - - 250 3.60 1500.8±0.15[.031±.006]※□: Please specify the inductance tolerance code (J=±5%, K=±10%). The product with tolerance less than ±5%, ±10% is also available. Please contact your local sales.※*: The length: 1.65±0.15mm, for others: 1.60±0.15mm.SDCL2012-D TYPETypical Q @ Freq. (MHz)Part Number型号 Inductance电感量Min.Quality Factor品质因子L,Q Test Freq. L/Q测试频率1008001000Min. Self-resonant Frequency 自谐频率Max. DC Resistance 直流电阻 Max. Rated Current 额定电流Thickness 厚度 Units 单位 nH - MHz - MHz Ω mA mm [inch]Symbol 符号 L QFreq Q S.R.F DCR Ir T SDCL2012C1N5STDF 1.5±0.3 10 100 21 61 85 6000 0.10 500 SDCL2012C1N8STDF 1.8±0.3 10 100 20 55 80 6000 0.10 500 SDCL2012C2N2STDF 2.2±0.3 10 100 20 53 75 6000 0.10 500 SDCL2012C2N7STDF 2.7±0.3 12 100 18 56 70 5500 0.10 500 SDCL2012C3N3STDF 3.3±0.3 12 100 18 54 65 5000 0.13 500 SDCL2012C3N9STDF 3.9±0.3 12 100 18 54 60 4500 0.15 500SDCL2012C4N7STDF 4.7±0.3 12 100 18 55 65 4000 0.20 500SDCL2012C5N6STDF 5.6±0.3 15 100 18 60 66 3500 0.23 500SDCL2012C6N8□TDF 6.8 15 100 18 63 68 3000 0.25 500 SDCL2012C8N2□TDF 8.2 15 100 20 63 70 2500 0.28 500 SDCL2012C10N □TDF 10 15 100 21 60 70 2200 0.30 500 SDCL2012C12N □TDF 12 15 100 20 60 70 2000 0.35 500 SDCL2012C15N □TDF 15 15 100 20 63 65 1800 0.40 500 SDCL2012C18N □TDF18 15100 22 63 60 1600 0.45 3000.85±0.2[.033±.008]规格特性 SPECIFICATIONSSDCL2012-D TYPETypical Q @ Freq. (MHz)Part Number型号 Inductance电感量 Min.Quality Factor品质因子L,Q Test Freq. L/Q测试频率100 8001000Min. Self-resonant Frequency 自谐频率Max. DC Resistance 直流电阻 Max. Rated Current 额定电流Thickness 厚度 Units 单位 nH - MHz - MHz Ω mA mm [inch]Symbol 符号 L Q Freq Q S.R.F DCR Ir T SDCL2012C22N □TDF 22 15 100 19 60 45 1500 0.50 300 SDCL2012C27N □TDF 27 15 100 19 58 38 1400 0.55 300 SDCL2012C33N □TDF 33 15 100 19 55 30 1300 0.60 300 SDCL2012C39N □TDF 39 15 100 19 47 26 1100 0.65 300 SDCL2012C47N □TDF 47 18 100 23 43 20 1000 0.70 300 SDCL2012C56N □TDF 56 18 100 22 39 10 900 0.75 300 SDCL2012C68N □TDF 68 18 100 22 30 - 850 0.80 300 SDCL2012C82N □TDF 82 18 100 22 - - 800 0.90 300SDCL2012CR10□TDF 100 18 100 22 - - 700 0.90 300SDCL2012CR12□TDF 120 13 50 19 - - 600 0.95 300 SDCL2012CR15□TDF 150 13 50 19 - - 550 1.20 300 SDCL2012CR18□TDF 180 13 50 19 - - 500 1.30 300 SDCL2012CR22□TDF 220 12 50 20 - - 400 1.50 300 SDCL2012CR27□TDF 270 12 50 20 - - 350 1.80 300 SDCL2012CR33□TDF 330 12 50 18 - - 300 2.00 300 SDCL2012CR39□TDF 390 10 50 17 - - 250 2.00 300 SDCL2012CR47□TDF470 10 50 17 - - 200 2.00 3000.85±0.2[.033±.008]※□: Please specify the inductance tolerance code (J=±5%, K=±10%). The product with tolerance less than ±5%, ±10% isalso available. Please contact your local sales.。
射频绕线片式电感分类代码
射频绕线片式电感是一种常见的电子元器件,其主要作用是在射频电路中实现信号滤波、匹配和阻抗匹配等功能。
根据其特性和应用场景的不同,射频绕线片式电感可以分为多种类型。
以下是射频绕线片式电感常见类型的分类代码:
1. 固定式电感:FL
2. 可调式电感:VL
3. 多层电感:ML
4. 双层电感:DL
5. 单层电感:SL
6. 阻抗匹配电感:IL
7. 低噪声电感:NL
8. 高频电感:HL
以上是射频绕线片式电感的一些常见分类代码,可以根据实际需求来选择相应的电感类型,以达到最佳的电路性能。
- 1 -。
