叠层电感和磁珠
叠层电感和磁珠都是电子元件中常用的被动元件，它们在电路中起到不同的作用。

叠层电感是一种由多层导体和磁性材料交替堆叠而成的电感元件。

它具有体积小、电感值稳定、高频特性好等优点，常用于射频电路、滤波电路和功率放大器等领域。

叠层电感的电感值通常在几微亨到几百微亨之间，工作频率可以达到几百兆赫兹甚至更高。

磁珠则是一种由磁性材料制成的无源元件，它的主要作用是抑制高频噪声和电磁干扰。

磁珠的阻抗在高频下呈现出较高的电阻值，能够有效地阻止高频信号的通过，从而减少电路中的噪声和干扰。

磁珠通常用于电源线路、数据传输线和信号线等，以提高电路的抗干扰能力。

虽然叠层电感和磁珠都是用于电路中的被动元件，但它们的工作原理和应用场景有所不同。

叠层电感主要用于储存和释放能量，而磁珠则主要用于抑制高频噪声和电磁干扰。

在实际应用中，需要根据具体的电路需求选择合适的元件。

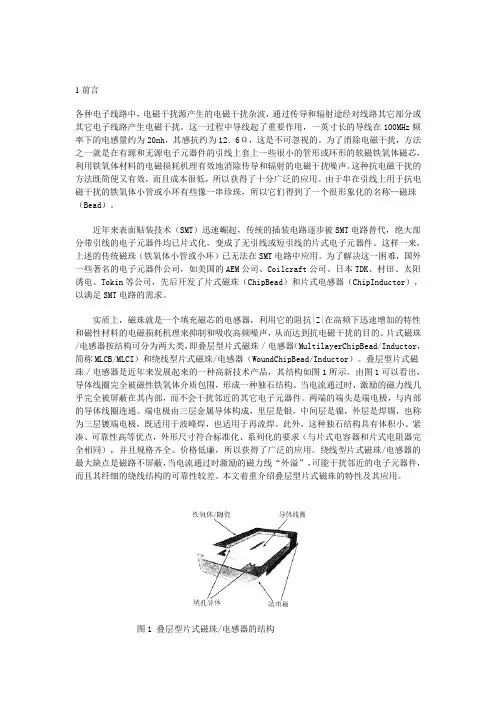

1前言各种电子线路中，电磁干扰源产生的电磁干扰杂波，通过传导和辐射途经对线路其它部分或其它电子线路产生电磁干扰。

这一过程中导线起了重要作用，一英寸长的导线在100MHz频率下的电感量约为20nh，其感抗约为12．6Ω，这是不可忽视的。

为了消除电磁干扰，方法之一就是在有源和无源电子元器件的引线上套上一些很小的管形或环形的软磁铁氧体磁芯，利用铁氧体材料的电磁损耗机理有效地消除传导和辐射的电磁干扰噪声。

这种抗电磁干扰的方法既简便又有效，而且成本很低，所以获得了十分广泛的应用。

由于串在引线上用于抗电磁干扰的铁氧体小管或小环有些像一串珍珠，所以它们得到了一个很形象化的名称—磁珠（Bead）。

近年来表面贴装技术（SMT）迅速崛起，传统的插装电路逐步被SMT电路替代，绝大部分带引线的电子元器件均已片式化，变成了无引线或短引线的片式电子元器件。

这样一来，上述的传统磁珠（铁氧体小管或小环）已无法在SMT电路中应用。

为了解决这一困难，国外一些著名的电子元器件公司，如美国的AEM公司、Coilcraft公司、日本TDK、村田、太阳诱电、Tokin等公司，先后开发了片式磁珠（ChipBead）和片式电感器（ChipInductor），以满足SMT电路的需求。

实质上，磁珠就是一个填充磁芯的电感器，利用它的阻抗|Z|在高频下迅速增加的特性和磁性材料的电磁损耗机理来抑制和吸收高频噪声，从而达到抗电磁干扰的目的。

片式磁珠/电感器按结构可分为两大类，即叠层型片式磁珠／电感器（MultilayerChipBead/Inductor，简称MLCB/MLCI）和绕线型片式磁珠/电感器（WoundChipBead/Inductor）。

叠层型片式磁珠／电感器是近年来发展起来的一种高新技术产品，其结构如图1所示。

由图1可以看出，导体线圈完全被磁性铁氧体介质包围，形成一种独石结构。

当电流通过时，激励的磁力线几乎完全被屏蔽在其内部，而不会干扰邻近的其它电子元器件。

顺络叠层电感规格书1. 引言顺络叠层电感作为电子电路中重要的元件之一，其规格书的编写就显得尤为重要。

本文将详细探讨顺络叠层电感规格书的编写要点和注意事项。

2. 规格书结构一个完整的顺络叠层电感规格书应包括以下几个部分：2.1 产品概述在产品概述部分，应对顺络叠层电感的基本特点进行简要介绍，包括其工作原理、主要用途、外形尺寸等。

2.2 技术指标在技术指标部分，应详细列出顺络叠层电感的各项基本参数，如电感值、额定电流、频率范围、温度特性等。

同时，还应注明测试方法和测量精度等详细要求。

2.3 结构形式结构形式部分应对顺络叠层电感的具体结构进行描述，包括内部材料、引线方式、外壳材料等。

2.4 生产工艺生产工艺部分应简要介绍顺络叠层电感的生产过程和关键工艺，如材料的选取、卷绕方式、烧结工艺等。

2.5 质量控制质量控制部分应详细描述顺络叠层电感在生产过程中的质量控制措施和标准，如检测方法、抽样方案、产品合格标准等。

2.6 包装和运输包装和运输部分应说明顺络叠层电感的包装方式，如采用卷盘或胶带包装，以及运输时的注意事项。

3. 规格书编写要点3.1 清晰明了编写规格书时，应使用简洁明了的语言，避免使用模糊不清或歧义的词汇。

规格书应能够清晰地传达产品的各项参数和特性。

3.2 准确无误规格书应准确地描述产品的各项指标，避免出现错误或误导性的信息。

在列举技术指标时，应注意标明测量单位和测量条件。

3.3 结构合理规格书的结构应合理，各个部分之间应有明确的逻辑关系，便于读者理解和查找信息。

可以利用标题、子标题和有序列表等方式来清晰地划分不同的章节和内容。

3.4 数据完备规格书中所列举的数据应完备，不应遗漏重要的参数和特性。

如果有多种型号或规格的产品，应分别列出其对应的数据。

3.5 数量一致规格书中列举的数据和参数应与实际产品一致，不应存在虚假宣传或与实际不符的情况。

对于有变动的参数，应及时更新规格书。

4. 总结顺络叠层电感规格书的编写是确保产品信息准确传递的重要工作。

磁珠电感资料磁珠（Magneticbead）是近年来问世的一种超小型的非晶合金磁性材料，它与铁氧体属两种材料。

市售的磁珠外形与塑封二极管相仿，外形呈管状，但改用磁性材料封装，内穿一根导线而制成的小电感。

常见磁珠的外形尺寸有Φ2.5×3（mm）、Φ2.5×8（mm）、Φ3×5（mm）等多种规格。

供单片开关电源使用的磁珠，电感量一般为几至几十μH。

磁珠的直流电阻非常小，一般为0.005Ω～0.01Ω。

通常噪声滤波器只能吸收已发生了的噪声，属于被动抑制型；磁珠的作用则不同，它能抑制开关噪声的产生，因此属于主动抑制型，这是二者的根本区别。

磁珠可广泛用于高频开关电源、录像机、电子测量仪器、以及各种对噪声要求非常严格的电路中。

片式电磁干扰对策元件的特性及其应用（1）1引言由于电磁兼容的迫切要求，电磁干扰（EMI）对策元件获得了广泛的应用，特别是近年来发展起来的品种繁多的片式EMI对策元件,更引起人们的关注。

在各种现代电子产品中，为了达到电磁兼容的要求，几乎都采用了这类元件。

但值得注意的是，这类元件品种多，性能各异，不像阻容元件那样的系列化、标准化，所以，必须全面了解各种EMI对策元件的特性，并根据具体情况，恰当地选择和正确地使用这些元件才能收到满意的效果。

本文对目前主要的几类片式EMI对策元件的特性及其应用进行简要的评述。

2片式铁氧体磁珠2.1 片式铁氧体磁珠是1种获得广泛应用的物美价廉的EMI对策元件，在EMI对策中占有重要的位置。

片式铁氧体磁珠的基本特性片式铁氧体磁珠的结构和等效电路如图1所示。

实质上它就是1个叠层型片式电感器,是由铁氧体磁性材料与导体线圈组成的叠层型独石结构。

由于是在高温下烧结而成,因而致密性好、可靠性高。

两端的电极由银/镍/焊锡3层构成,可满足再流焊和波峰焊的要求。

（b）等效电路（a）片式铁氧体磁珠的结构图1片式铁氧体磁珠的结构与等效电路在图1所示的等效电路中，R代表由于铁氧体材料的损耗(主要是磁损耗)以及导体线圈的殴姆损耗而引起的等效电阻;C是导体线圈的寄生电容。

片式铁氧体磁珠内容1、磁珠的定义磁珠的定义CurrentElectromagnetic WaveHeatInitial SignalAfter Signal磁珠工作原理真实的磁珠1101001000Frequency(MHz)0100200300400500i m p e d a n c e (Ω)XRZR0磁珠的发展历史高频段高阻抗大电流波形失真小小尺寸1101001000Frequency(MHz)5001000150020002500Impedance(Ω)HZ1608U102GZ1608U102内容2、磁珠的结构磁珠的结构Ferrite生产流程Tape Casting 流延Screen Printing丝网印刷Lamination叠层Cutting切割Burning andFiring排胶、烧结Termination端电极Plating电镀Packing编带内容3、电性参数电性参数术语解释Z (阻抗):术语解释DCR (直流电阻):术语解释IDC (额定电流):内容4、顺络公司的磁珠GZ 系列SZ 系列PZ系列HZ系列HPZ系列(0402~0603)500～350047～10001005~1608具有高频噪声的大电流线路HPZ 系列(0402~0603)100～250300～10001005~1608高频噪声抑制HZ 系列（0402～1806）500～600010～10001005～4516大电流线路PZ 系列（0402～1206）100～100022～27001005～3216高速信号线用SZ 系列（0402～1206）50～22005～20001005～3216普通信号线用GZ 系列额定电流（mA ）阻抗（Ω）尺寸特征类型顺络公司的磁珠特征产品编号方式②外形尺寸(长×宽) (mm)1005 [0402] 1.0×0.51608 [0603] 1.6×0.82012 [0805] 2.0×1.253216 [1206] 3.2×1.6①类型GZ 低速信号线用普通磁珠③材料代码D, E, U④公称阻抗值Example Nominal Value 300 30Ω121 120Ω102 1000Ω⑥无铅产品(f)⑤包装B 散装T 盘装GZ 1608D 121T (f)性能范围300～20000～1200D 600～200019～600U3216(1206)500～22005～1000U 500～100080～1000E 500～20005～2000D 2012(0805)200～20005～1000U 200～30050～2000E 100～20005～2200D 1608(0603)100～5005～1000U 100～20080～600E 100～5005～1000D 1005(0402)额定电流(mA)阻抗@100MHz(Ω)材料尺寸阻抗频率特性曲线1101001000Frequency(MHz)50100150200250I m p e d a n c e (Ω)GZ1608D121GZ1608E121GZ1608U121特征产品编号方式SZ 1608G 121T (f)②外形尺寸(长×宽) (mm)1005 [0402] 1.0×0.51608 [0603] 1.6×0.82012 [0805] 2.0×1.25①类型SZ 高速信号线用尖峰磁珠③材料代码G, K④公称阻抗值Example Nominal Value 300 30Ω121 120Ω102 1000Ω⑥无铅产品(f)⑤包装B 散装T 盘装性能范围200～1000120～2700K500～100010～1000G 2012 (0805)200～600120～2700K 150～80022～1000G 1608 (0603)100～60075～1000K 200～6005～220G 1005 (0402)额定电流(mA)阻抗@100MHz(Ω)材料尺寸阻抗频率特性曲线1101001000Frequency(MHz)02004006008001000i m p e d a n c e (Ω)SZ1608G221SZ1608K221特征产品编号方式PZ 1608U 121-3R0T (f)②外形尺寸(长×宽) (mm)1005 [0402] 1.0×0.51608 [0603] 1.6×0.82012 [0805] 2.0×1.253216 [1206] 3.2×1.6①类型PZ 大电流磁珠③材料代码D, E, U④公称阻抗值Example Nominal Value 300 30Ω121 120Ω102 1000Ω⑦无铅产品(f)⑥包装B 散装T 盘装⑤额定电流1R5 1.5A 4R0 4.0A R60 0.6A性能范围3000～600040～80U4516(1806)500～600030～1000U 1000~500038~600D 3216(1206)500～300030～600U 500~400039~600D 2012 (0805)500～300010～300U 500~300030~600D 1608 (0603)10000~30D 1005(0402)额定电流(mA)阻抗@100MHz(Ω)材料尺寸阻抗频率特性曲线1101001000Frequency(MHz)060120180240300I m p e d a n c e (Ω)PZ1608D121-1R0PZ1608U121-1R0特征产品编号方式HZ 1608K 121T (f)②外形尺寸(长×宽) (mm)1005 [0402] 1.0×0.51608 [0603] 1.6×0.8①类型HZ 高频磁珠③材料代码K, U④公称阻抗值Example Nominal Value 121 120Ω102 1000Ω⑥无铅产品(f)⑤包装B 散装T 盘装50~100300～1000K100~200300~1000U1608100180~600K 50~100300~1000D1005额定电流(mA)阻抗@100MHz(Ω)材料尺寸性能范围阻抗频率特性曲线1101001000Frequency(MHz)03006009001200I m p e d a n c e ( Ω)HZ1005K301HZ1005D3011101001000Frequency(MHz)03006009001200I m p e d a n c e ( Ω)HZ1608K301HZ1608U301GZHZ 抑制噪声的作用特征产品编号方式HPZ 1608D 221-1R5T (f)②外形尺寸(长×宽) (mm)1005 [0402] 1.0×0.51608 [0603] 1.6×0.8①类型HPZ 高频大电流磁珠③材料代码D, U④公称阻抗值Example Nominal Value 300 30Ω121 120Ω102 1000Ω⑦无铅产品(f)⑥包装B 散装T 盘装⑤额定电流1R5 1.5A 4R0 4.0A R60 0.6A500～2000100～600U500～350047～1000D 1608(0603)500~600100~220U 500~600120~220D 1005(0402)额定电流(mA)阻抗@100MHz(Ω)料别尺寸性能范围阻抗频率特性曲线1101001000Frequency(MHz)1002003004005006007008009001000I m p e d a n c e (Ω)HPZ1608D601HPZ1608U601内容5、应用应用磁珠选型应用1、笔记本电脑应用2、主机USB 接口Clock line GZ1608D601 GZ1608U601Vdd, Gnd linePZ1608U600PZ1608U121PZ2012U121PZ3216U501 D+, D-LineGZ1608D601GZ1608D121GZ3216D601应用3、USB HUB 接口Vdd, Gnd linePZ1608U600PZ1608U121PZ2012U121PZ2012U501D+, D-lineGZ1608D601GZ1608D121GZ3216D601Clock lineGZ1608D601GZ1608U601D+, D-line1.5Mbps lineGZ1608D60112Mbps lineGZ1608D121GZ3216U601 Local Power SupplyPZ2012U121PZ3216U401PZ3216U132Vdd, Gnd linePZ1608U600,121PZ2012U121PZ3216U132THANK YOU!。

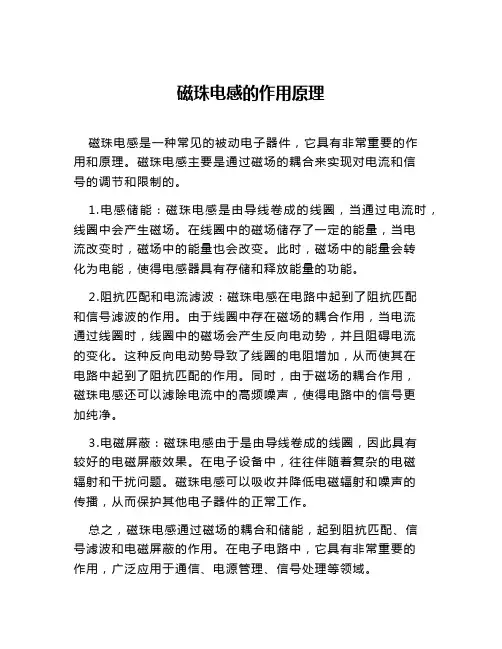

磁珠电感的作用原理
磁珠电感是一种常见的被动电子器件，它具有非常重要的作
用和原理。

磁珠电感主要是通过磁场的耦合来实现对电流和信
号的调节和限制的。

1.电感储能：磁珠电感是由导线卷成的线圈，当通过电流时，线圈中会产生磁场。

在线圈中的磁场储存了一定的能量，当电
流改变时，磁场中的能量也会改变。

此时，磁场中的能量会转
化为电能，使得电感器具有存储和释放能量的功能。

2.阻抗匹配和电流滤波：磁珠电感在电路中起到了阻抗匹配
和信号滤波的作用。

由于线圈中存在磁场的耦合作用，当电流
通过线圈时，线圈中的磁场会产生反向电动势，并且阻碍电流
的变化。

这种反向电动势导致了线圈的电阻增加，从而使其在
电路中起到了阻抗匹配的作用。

同时，由于磁场的耦合作用，
磁珠电感还可以滤除电流中的高频噪声，使得电路中的信号更
加纯净。

3.电磁屏蔽：磁珠电感由于是由导线卷成的线圈，因此具有
较好的电磁屏蔽效果。

在电子设备中，往往伴随着复杂的电磁
辐射和干扰问题。

磁珠电感可以吸收并降低电磁辐射和噪声的
传播，从而保护其他电子器件的正常工作。

总之，磁珠电感通过磁场的耦合和储能，起到阻抗匹配、信
号滤波和电磁屏蔽的作用。

在电子电路中，它具有非常重要的
作用，广泛应用于通信、电源管理、信号处理等领域。

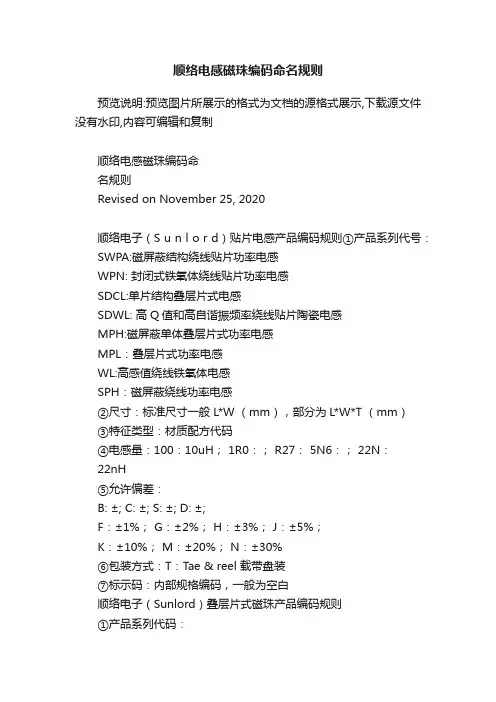

顺络电感磁珠编码命名规则预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制顺络电感磁珠编码命名规则Revised on November 25, 2020顺络电子（S u n l o r d）贴片电感产品编码规则①产品系列代号：SWPA:磁屏蔽结构绕线贴片功率电感WPN: 封闭式铁氧体绕线贴片功率电感SDCL:单片结构叠层片式电感SDWL: 高Q值和高自谐振频率绕线贴片陶瓷电感MPH:磁屏蔽单体叠层片式功率电感MPL：叠层片式功率电感WL:高感值绕线铁氧体电感SPH：磁屏蔽绕线功率电感②尺寸：标准尺寸一般 L*W （mm），部分为L*W*T （mm）③特征类型：材质配方代码④电感量：100：10uH； 1R0：； R27： 5N6：； 22N：22nH⑤允许偏差：B: ±; C: ±; S: ±; D: ±;F：±1%； G：±2%； H：±3%； J：±5%；K：±10%； M：±20%； N：±30%⑥包装方式：T：Tae & reel 载带盘装⑦标示码：内部规格编码，一般为空白顺络电子（Sunlord）叠层片式磁珠产品编码规则①产品系列代码：GZ:低速信号进噪音抑制叠层片式铁氧体磁珠HPZ: 高频噪声抑制叠层片式铁氧体磁珠EPZ: 电力线或大电流信号噪声抑制叠层片式铁氧体磁珠HZ: 高频噪声抑制叠层片式铁氧体磁珠MZA(H/S): 音频线路高电磁干扰抑制叠层片式音频磁珠PZ: 电源线噪声抑制或大电流信号抑制叠层片式铁氧体磁珠SZ: 高速信号噪音抑制叠层片式铁氧体磁珠UPZ: 电力线或大电流信号线噪声抑制叠层片式铁氧体磁珠②尺寸：L*W(mm)1005(0402): * *1608(0603): * * mm0603(0201): * * mm③材料代码：D;E;F;G;K;U④阻抗：121=120Ω，400=40Ω，102=1000Ω⑤— :连接符⑥耐电流：1R1=1A;R27=;一般型号为空白⑦包装方式：T：Tae & reel 载带盘装⑧标示码：无铅产品标示码F，或内部规格编码字母+数字电感器：其作用是抑制电流的改变。

电感和磁珠的联系与区别
1、电感是储能元件，而磁珠是能量转换（消耗）器件；
2、电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策；
3、磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰，两者都可用于处理EMC、EMI问题；EMI的两个途径，即：辐射和传导，不同的途径采纳不同的抑制方法，前者用磁珠，后者用电感；
4、磁珠是用来汲取超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDRSDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ；
5、电感一般用于电路的匹配和信号质量的掌握上，一般地的连接和电源的连接。

在模拟地和数字地结合的地方用磁珠。

对信号线也采纳磁珠。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采纳结构上特地设计的磁珠，还要留意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和沟通输出），还可广泛应用于其他电路，其体积可以做得很小。

特殊是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声力量不行能如预期的多，而用多串联几个磁珠的方法会好些。

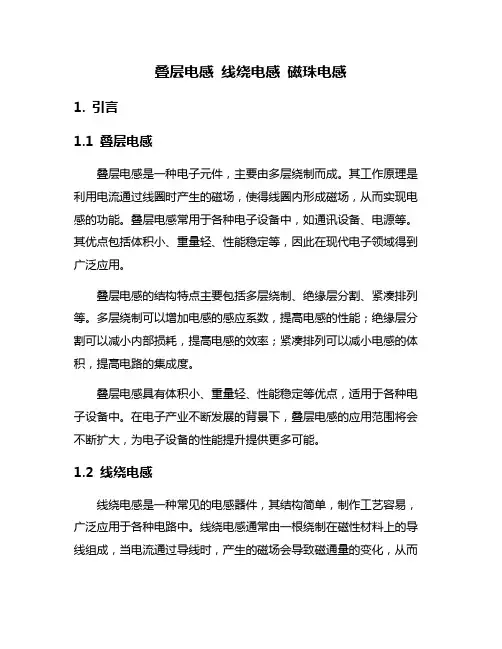

叠层电感线绕电感磁珠电感1. 引言1.1 叠层电感叠层电感是一种电子元件，主要由多层绕制而成。

其工作原理是利用电流通过线圈时产生的磁场，使得线圈内形成磁场，从而实现电感的功能。

叠层电感常用于各种电子设备中，如通讯设备、电源等。

其优点包括体积小、重量轻、性能稳定等，因此在现代电子领域得到广泛应用。

叠层电感的结构特点主要包括多层绕制、绝缘层分割、紧凑排列等。

多层绕制可以增加电感的感应系数，提高电感的性能；绝缘层分割可以减小内部损耗，提高电感的效率；紧凑排列可以减小电感的体积，提高电路的集成度。

叠层电感具有体积小、重量轻、性能稳定等优点，适用于各种电子设备中。

在电子产业不断发展的背景下，叠层电感的应用范围将会不断扩大，为电子设备的性能提升提供更多可能。

1.2 线绕电感线绕电感是一种常见的电感器件，其结构简单，制作工艺容易，广泛应用于各种电路中。

线绕电感通常由一根绕制在磁性材料上的导线组成，当电流通过导线时，产生的磁场会导致磁通量的变化，从而产生感应电动势。

线绕电感可以通过改变导线的长度、直径、匝数等参数来调节电感值，从而满足不同电路的需求。

线绕电感的结构特点主要包括：导线绕制在磁性材料上，具有较高的感应电感值；电流通过导线时会产生磁场，使得电感器件具有储能和滤波的功能；结构简单，制作成本低廉，广泛应用于各种电子设备中。

线绕电感的优点包括：制作工艺简单，成本较低；电感值可调节范围广，能够满足不同电路的需求；具有良好的磁耦合性能，可以实现多级电路的互感耦合。

线绕电感也存在一些缺点，如：体积较大，占用空间较多；在高频电路中会产生电阻和损耗，影响电路性能。

1.3 磁珠电感磁珠电感是一种常见的电感器件，广泛应用于各种电子设备中。

它通过在绕组中穿插磁栅或磁珠来增加电感的效果，从而有效地提高了电路的性能和稳定性。

磁珠电感的工作原理是利用磁场的感应作用，通过磁场的变化来产生感应电动势，从而实现电感的功能。

磁珠电感在电子设备中起着重要的作用，例如在电源供应器、变频器、通信设备等领域广泛使用。
