电缆浮球液位开关选型

电缆浮球开关是利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常微• 使用微动开关做接点输出，接点容量 10A/250VAC 可直接起动电机设备 电缆线任何长度皆可订制动开关上扬角度为28°±2°,水银开关上扬角度为10°±2°)，开关便会有ON 或OFF 信号输出。

CF-P 型是利用塑胶射出一体成型，所以结构坚固，性能稳定可靠，同时无毒、耐腐蚀，安装方便，价格低廉，对长距离多点控制、沉水泵、有波动的液体或有杂质的液体控制效果佳。

一般液体亦可使用。

电缆线长度任何长度皆可定制。

CF-S 型为金属电缆浮球液位开关，接点零件为水银开关，其特点为耐高温，电缆线采用高柔性电缆，经久耐用。

• 欧规 (HAR)橡胶电缆，耐候性佳、使用寿命长 •构造简单、不需保养、污水净水皆可使用性能特点 领先的设计和严格的制造工艺为产品质量提供了可靠的保证。

外壳采用工程塑料，机械强度高、密封性好。

电缆采用特种材料，耐油、酸、碱，抗蚀能力优越。

结构简单、性能可靠。

输出稳定可靠的“通”、“断”开关控制信号，无任何误动作，可靠性高。

安装简捷，调试方便，上下移动定位重块，即可随意调节淮面控制范围。

技术参数额定电流：电压：10（8A）250V-10（4A）380V；（推荐使用工作电压为24V DC） 额定功率：1KW；工作温度：-10摄氏 度~60(塑料)摄氏度；-10摄氏度-170摄氏度(不锈钢)； 控制精度 ±0.05m 工作气压：1大气压 ；适用介质：清水、污水、 油类以及中等浓度以下的酸碱液体。

电缆长度：标准供货长度为5米，特殊长度可订做。

备注：除特殊场合外，本公司推荐在AC、DC50V 以下使动开关(圆型) 微动开关(方型) 水银开关/磁性开关 用。

微磁性开关电缆浮球液位开关－的性能和特点CS1-R NLP MAC-3（意大利）KEY-3 CF-P LPF-A3.15 (高温) CF-SA/B/C FQS/UQK-611达)安装说明 水系统使用“黑色”和“蓝色”的电线： 浮球在下水位时，接点是接通的状态 浮球在上水位时，接点是不通的状态 使用“黑色”和“褐色”的电线： ，浮球在下水位时，接点是不通的状态锤的装置法将浮球开关的电线从重锤的中心下凹圆孑轻轻推动锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。

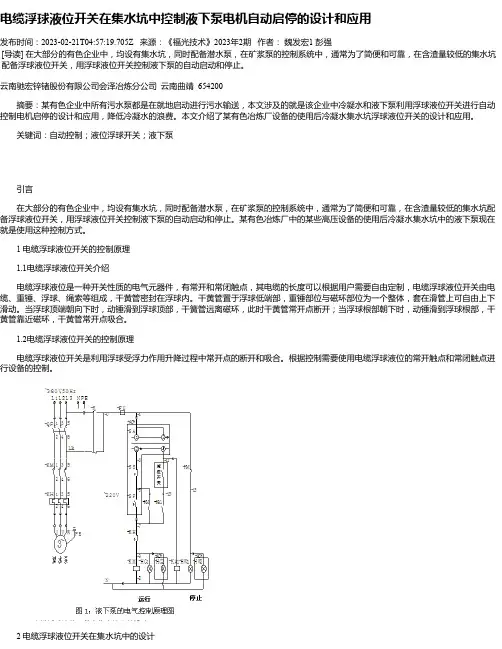

电缆浮球液位开关在集水坑中控制液下泵电机自动启停的设计和应用发布时间：2023-02-21T04:57:19.705Z 来源：《福光技术》2023年2期作者：魏发宏1 彭强[导读] 在大部分的有色企业中，均设有集水坑，同时配备潜水泵，在矿浆泵的控制系统中，通常为了简便和可靠，在含渣量较低的集水坑配备浮球液位开关，用浮球液位开关控制液下泵的自动启动和停止。

云南驰宏锌锗股份有限公司会泽冶炼分公司云南曲靖 654200摘要：某有色企业中所有污水泵都是在就地启动进行污水输送，本文涉及的就是该企业中冷凝水和液下泵利用浮球液位开关进行自动控制电机启停的设计和应用，降低冷凝水的浪费。

本文介绍了某有色冶炼厂设备的使用后冷凝水集水坑浮球液位开关的设计和应用。

关键词：自动控制；液位浮球开关；液下泵引言在大部分的有色企业中，均设有集水坑，同时配备潜水泵，在矿浆泵的控制系统中，通常为了简便和可靠，在含渣量较低的集水坑配备浮球液位开关，用浮球液位开关控制液下泵的自动启动和停止。

某有色冶炼厂中的某些高压设备的使用后冷凝水集水坑中的液下泵现在就是使用这种控制方式。

1 电缆浮球液位开关的控制原理1.1电缆浮球液位开关介绍电缆浮球液位是一种开关性质的电气元器件，有常开和常闭触点，其电缆的长度可以根据用户需要自由定制，电缆浮球液位开关由电缆、重锤、浮球、绳索等组成，干黄管密封在浮球内。

干黄管置于浮球低端部，重锤部位与磁环部位为一个整体，套在滑管上可自由上下滑动。

当浮球顶端朝向下时，动锤滑到浮球顶部，干簧管远离磁环，此时干黄管常开点断开；当浮球根部朝下时，动锤滑到浮球根部，干黄管靠近磁环，干黄管常开点吸合。

1.2电缆浮球液位开关的控制原理电缆浮球液位开关是利用浮球受浮力作用升降过程中常开点的断开和吸合。

根据控制需要使用电缆浮球液位的常开触点和常闭触点进行设备的控制。

2 电缆浮球液位开关在集水坑中的设计2.1电缆浮球液位开关在集水坑中的设计背景某有色冶炼厂的设备冷却水使用过后的冷凝水被收集在集水坑里面外排，造成水的浪费，节约用水，降低生产成本，同时也要减少人力，使用电缆浮球液位开关进行液下泵的控制满足自动控制状态下启动和停止控制，降低人力，达到启停设备的要求。

浮球液位开关的相关选型介绍浮球液位开关如何操作液位开关和变送传感器可以选配，用于液位上下限报警和掌控；将液位信号转换成二线制（4—20）mA 标准信号实现远距离测量、记录指示与掌控。

其中浮球液液位开关和变送传感器可以选配，用于液位上下限报警和掌控；将液位信号转换成二线制（4—20）mA 标准信号实现远距离测量、记录指示与掌控。

其中浮球液位开关是一种能够很好的对液位高处与低处起到检测并且输出开关触点信号的配件。

对于其关于选型的注意事项如下：1、不锈钢浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重；确定大于浮球规格所标示，否则，浮球开关无法浮起。

2、液体比重不同时，浮球的动作位置将会有所变动，一般SG 比水小时，浮球浸在液体中部分将相对增多。

3、请依照被测物的使用温度、压力、比重、耐酸碱等特性选择适合的不锈钢浮球。

4、压力：塑胶类浮球耐压最大5kg/cm2，SUS浮球耐压最大20kg/cm2、不锈钢浮球5、粘度高但不会干枯的液体，一般应选用外径较大的不锈钢浮球。

同时，选型相对应的参数确定，需要注意以下几点：1、材质要求：（材质可选：PP/PVDF/不锈钢304、316、316L、四氟等，材质不同所能够使用的环境也不相同）2、导杆长度：mm（从实际安装面到需要检测的液位距离）3、线材要求：（常规出线350mm，线材可选高温编织线、高温耐腐蚀特氟龙线、低温线、护套线等等）4、螺牙大小：（依据安装环境而定，如：水箱不是全密封而且为设备内置则可选择螺母固定；室外水箱或者水池则建议选择法兰跟接线盒；密封性水箱接受大于浮球外径的外螺纹）5、浮球材质及大小：（材质依据实际使用环境情况）6、出线几条:（依据选取动作点个数而定，一般两条为掌控一个点，但也可做三条线，如两个动作点显现三条，其中一条为公共线）—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

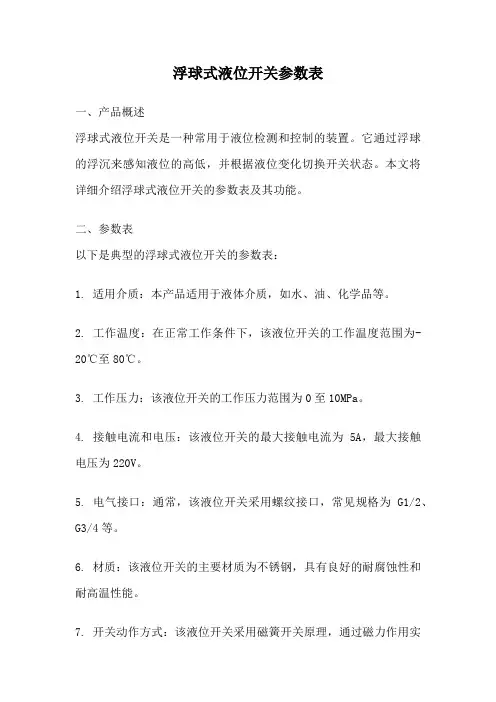

浮球式液位开关参数表一、产品概述浮球式液位开关是一种常用于液位检测和控制的装置。

它通过浮球的浮沉来感知液位的高低，并根据液位变化切换开关状态。

本文将详细介绍浮球式液位开关的参数表及其功能。

二、参数表以下是典型的浮球式液位开关的参数表：1. 适用介质：本产品适用于液体介质，如水、油、化学品等。

2. 工作温度：在正常工作条件下，该液位开关的工作温度范围为-20℃至80℃。

3. 工作压力：该液位开关的工作压力范围为0至10MPa。

4. 接触电流和电压：该液位开关的最大接触电流为5A，最大接触电压为220V。

5. 电气接口：通常，该液位开关采用螺纹接口，常见规格为G1/2、G3/4等。

6. 材质：该液位开关的主要材质为不锈钢，具有良好的耐腐蚀性和耐高温性能。

7. 开关动作方式：该液位开关采用磁簧开关原理，通过磁力作用实现开关的切换。

8. 浮球材质：通常，该液位开关的浮球采用PP或不锈钢材质，具有良好的浮力和耐腐蚀性。

9. 浮球直径：根据不同的应用需求，该液位开关的浮球直径可选为30mm、50mm、80mm等。

10. 电气接线方式：该液位开关通常采用导线连接方式，其中一端连接电源，另一端连接控制设备。

三、功能说明根据上述参数表，我们可以了解到浮球式液位开关的一些基本特性。

下面将详细说明其主要功能：1. 液位检测：浮球式液位开关可以精确地检测液体的高低，通过浮球的上升和下降来切换开关状态，实现液位的监测和控制。

2. 安全保护：当液位超过或低于设定的阈值时，浮球式液位开关可以发出警报信号，以保护设备和人员的安全。

3. 自动控制：该液位开关可与控制设备配合使用，实现液位的自动控制，如自动注水、排液等。

4. 节能环保：通过对液位的准确控制，该液位开关可以实现节能和环保效果，避免资源的浪费和污染。

5. 多种应用场景：浮球式液位开关广泛应用于水处理、石油化工、食品加工等行业的液位检测和控制领域。

四、使用注意事项在使用浮球式液位开关时，需要注意以下事项：1. 定期清洁：为了保证开关的正常工作，应定期清洁浮球和开关接口，防止污物堵塞影响浮球的浮沉。

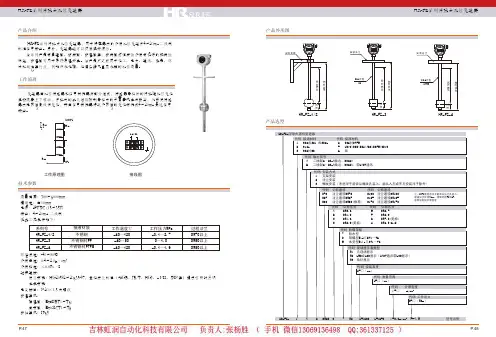

产品外形图HR-FZ系列浮球式液位变送器HR-FZ系列浮球式液位变送器产品选型HR-FZ-1/2 HR-FZ-3 HR-FZ-4产品介绍HR-FZ系列浮球式液位变送器，用于将容器内的介质液位变送为4～20mA二线制标准信号输出。

另外，变送器还可以提供现场指示。

该系列产品有普通型、防腐型、防爆型等，防腐型对强腐蚀介质有极好的抗腐蚀性能，防爆型可用于易燃易爆场合。

该产品广泛应用于化工、电力、造纸、食品、环保和城建等行业，例如污水处理、地埋油罐及高层水箱的液位测量。

工作原理技术参数变送器由液位传感器和信号转换器两部分组成，传感器导杆外的浮球随液位变化沿检测管上下移动，浮球内的永久磁钢控制导杆内的干簧管吸合或断开，从而使传感器内电阻值呈线性变化，再由信号转换器将这个阻值的变化转换成4～20mA直流信号输出。

24V DC∑R inl=1R xR n0%100% 工作原理图 接线图测量范围：300～6000mm 精确度：±10mm电源：24VDC (15～35V)输出：4～20mA 二线制仪表工况条件如下：环境温度：-40～80℃介质密度：0.4～2.0g／cm 3介质粘度：≤0.8Pa·S 过程连接：法兰安装：HG20592～20635-97，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请在订货时注明 支架安装电气接口：M20×1.5 内螺纹防爆等级：隔爆型：ExdIIBT1～T6； 本安型：ExiaIICT1～T6 防护等级：IP65系列号HR-FZ-1/2HR-FZ-3HR-FZ-4接液材质不锈钢不锈钢衬PP 不锈钢衬PTFE工作温度℃-40～120-40～80-40～120工作压力MPa -0.1～2.50～1.0-0.1～1.6过程法兰DN50以上DN80以上DN80以上产品选型工作温度：-30～120℃环境温度：-40～70℃工作压力：-0.1～2.5MPa 介质密度：≥0.5g／cm 3输出信号：常开、常闭或常开常闭干簧触点触点容量：220VAC 1A；24VDC 0.5A 开关寿命：5×104次电气接口：M20×1.5 内螺纹防爆等级：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6 防护等级：IP65过程连接：HG20592～20635-97 DN50以上，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请在订货时注明接液材质：不锈钢；PP；PTFE 接线盒材质：铝合金注：选型表格中的常开\常闭是指干簧管不受磁钢作用下的自然状态HR-YKA系列浮球式液位控制器适用于石油、化工、纺织印染、环保、民用建筑等各种敞口或密闭容器内各种介质的单点或多点液位的控制和报警。

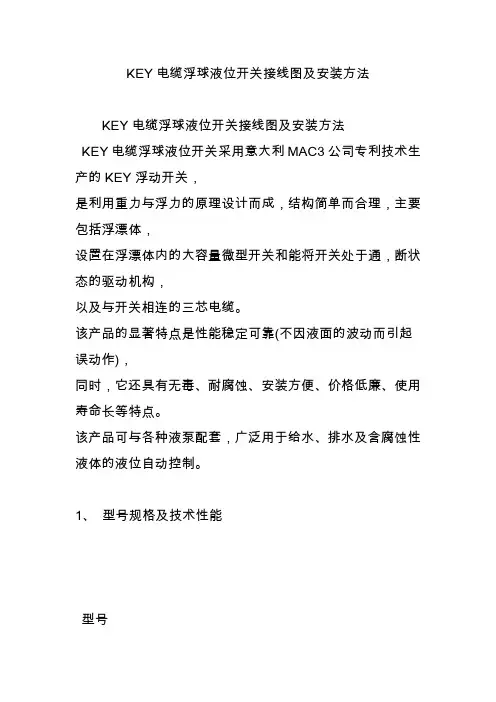

KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关采用意大利MAC3公司专利技术生产的KEY浮动开关，是利用重力与浮力的原理设计而成，结构简单而合理，主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。

该产品的显著特点是性能稳定可靠(不因液面的波动而引起误动作)，同时，它还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。

该产品可与各种液泵配套，广泛用于给水、排水及含腐蚀性液体的液位自动控制。

1、型号规格及技术性能型号规格(所配电缆长度)材料电缆/外壳额定电流/电压约定电发热电流工作环境温度电寿命机械寿命KEY2m3m5m10m15mCR/PP氯丁二烯橡胶/聚丙烯8A/220VAC SPDT15A0-80℃105次5＊10105次2、接线图及安装方法1KW及1KW以下的单相泵，可将KEY浮动开关直接串联在电路中(图1)1KW以上的泵，可将KEY浮动开关串联在电控箱的控制电路中(图2)KEY电缆浮球液位开关液位的控制高度是由电缆在液体中的长度及重锤在电缆上的位置决定的，固定重锤的方法是，先将重锤非喇叭口一端的卡环拆下，将其套在电缆的适当位置上，再将电缆从重锤喇叭一端穿入，套在电缆上的卡环就限定了重锤的位置。

最后将电缆在容器外的适当处固定。

KEY电缆浮球液位开关供液时，接黑、蓝色线，低液时开关接通，高液位时开关断开(图3)排液时，接黑、棕色线，高液位时开关接通，低液时开关断开(图4)3浮动开关的外型尺寸。

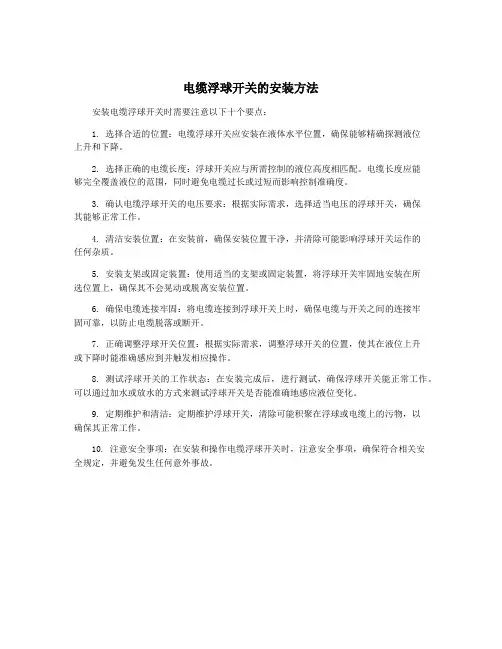

电缆浮球开关的安装方法
安装电缆浮球开关时需要注意以下十个要点：
1. 选择合适的位置：电缆浮球开关应安装在液体水平位置，确保能够精确探测液位
上升和下降。

2. 选择正确的电缆长度：浮球开关应与所需控制的液位高度相匹配。

电缆长度应能
够完全覆盖液位的范围，同时避免电缆过长或过短而影响控制准确度。

3. 确认电缆浮球开关的电压要求：根据实际需求，选择适当电压的浮球开关，确保
其能够正常工作。

4. 清洁安装位置：在安装前，确保安装位置干净，并清除可能影响浮球开关运作的
任何杂质。

5. 安装支架或固定装置：使用适当的支架或固定装置，将浮球开关牢固地安装在所
选位置上，确保其不会晃动或脱离安装位置。

6. 确保电缆连接牢固：将电缆连接到浮球开关上时，确保电缆与开关之间的连接牢
固可靠，以防止电缆脱落或断开。

7. 正确调整浮球开关位置：根据实际需求，调整浮球开关的位置，使其在液位上升
或下降时能准确感应到并触发相应操作。

8. 测试浮球开关的工作状态：在安装完成后，进行测试，确保浮球开关能正常工作。

可以通过加水或放水的方式来测试浮球开关是否能准确地感应液位变化。

9. 定期维护和清洁：定期维护浮球开关，清除可能积聚在浮球或电缆上的污物，以
确保其正常工作。

10. 注意安全事项：在安装和操作电缆浮球开关时，注意安全事项，确保符合相关安
全规定，并避免发生任何意外事故。

浮球液位开关型号及原理浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、电工、水处理、染料工业、油压机械等领域得到广泛应用。

下面就是装修界小编对于浮球液位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。

浮球液位开关-优势浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。

浮子悬臂角限位设计，防止了浮子垂直。

浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。

浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。

一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。

浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。

浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。

浮球液位开关适用范围广泛，安装形式多样可根据不同需要进行选择，无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点，受到广大消费者喜爱和支持。

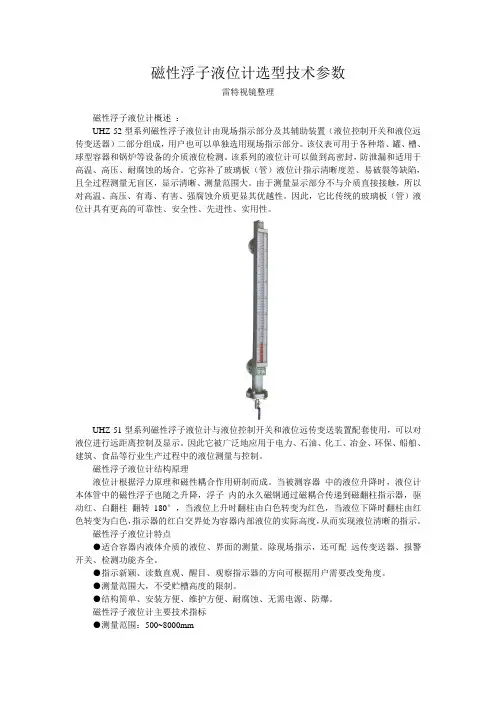

磁性浮子液位计选型技术参数雷特视镜整理磁性浮子液位计概述：UHZ-52型系列磁性浮子液位计由现场指示部分及其辅助装置（液位控制开关和液位远传变送器）二部分组成，用户也可以单独选用现场指示部分。

该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。

它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

由于测量显示部分不与介质直接接触，所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。

因此，它比传统的玻璃板（管）液位计具有更高的可靠性、安全性、先进性、实用性。

UHZ-51型系列磁性浮子液位计与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。

因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

磁性浮子液位计结构原理液位计根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

磁性浮子液位计特点●适合容器内液体介质的液位、界面的测量。

除现场指示，还可配远传变送器、报警开关、检测功能齐全。

●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

●测量范围大，不受贮槽高度的限制。

●结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

磁性浮子液位计主要技术指标●测量范围：500~8000mm●精确度：±5mm ±10mm（高温型）●工作压力：≤2.5MPa（普通型）≤10.0MPa（高压型）≤32.0MPa（超高压型）≤2.5MPa（防腐型）●介质密度：0.45~2g/cm●介质密度差：≥0.15g/cm（测量界位）●介质温度：-80℃~+450℃●介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。
