浮球液位开关符号以及相关介绍

浮球液位开关的主要作用介绍什么是浮球液位开关浮球液位开关，也叫浮球开关、磁力开关，是指一种基于浮力感应原理而制成的液位开关装置。

一般由浮球、磁簧管、阀体、封装材料等组成。

其主要作用是用于测量容器内液体液位的高低程度，一旦液位超出规定高低线，浮球就会受到压力，通过浮球的上下运动推动开关触点的动作，从而控制其他自动化设备的启停。

浮球液位开关的主要作用浮球液位开关常用于液位控制系统中，可以通过控制各种液体容器内液位的高度，以便保护设备的正常运行。

主要具有以下几个功能：液位检测浮球液位开关是一种能够实时检测液体液位高低的装置，当容器内液位超过设定阈值时，开关会自动触发，使得自动化设备进入保护状态。

这样可以有效避免因为液位过高或者过低带来的安全隐患和设备故障等问题。

液位控制另外，浮球液位开关也可以作为一种液位控制设备，用于控制液位升降的节奏。

根据不同的需求，可以通过浮球液位开关来控制某一特定容器内的液位高度，使液体处于一个恰当的液位范围内。

这在工业生产过程中具有非常重要的作用。

防溢流在实际应用中，浮球液位开关还常被用来防止溢流发生。

当容器内液位达到一定高度时，开关便会触发，控制系统将液体流出的阀门自动关闭，保证液体不会溢出容器。

工作稳定同时，浮球液位开关还具有一定的工作稳定性，它可以根据液位的变化来自动调节其自身的开、合状态，做到自动化、无人值守的状态，大大提升了生产效率和工作效益。

总结综上所述，浮球液位开关不仅可以用于检测液体液位，还可以用于控制液位的升降节奏，防止溢流以及保障设备安全运行等方面，其在工业生产中拥有着非常重要的作用。

浮球式液位开关参数表一、产品概述浮球式液位开关是一种常用于液位检测和控制的装置。

它通过浮球的浮沉来感知液位的高低，并根据液位变化切换开关状态。

本文将详细介绍浮球式液位开关的参数表及其功能。

二、参数表以下是典型的浮球式液位开关的参数表：1. 适用介质：本产品适用于液体介质，如水、油、化学品等。

2. 工作温度：在正常工作条件下，该液位开关的工作温度范围为-20℃至80℃。

3. 工作压力：该液位开关的工作压力范围为0至10MPa。

4. 接触电流和电压：该液位开关的最大接触电流为5A，最大接触电压为220V。

5. 电气接口：通常，该液位开关采用螺纹接口，常见规格为G1/2、G3/4等。

6. 材质：该液位开关的主要材质为不锈钢，具有良好的耐腐蚀性和耐高温性能。

7. 开关动作方式：该液位开关采用磁簧开关原理，通过磁力作用实现开关的切换。

8. 浮球材质：通常，该液位开关的浮球采用PP或不锈钢材质，具有良好的浮力和耐腐蚀性。

9. 浮球直径：根据不同的应用需求，该液位开关的浮球直径可选为30mm、50mm、80mm等。

10. 电气接线方式：该液位开关通常采用导线连接方式，其中一端连接电源，另一端连接控制设备。

三、功能说明根据上述参数表，我们可以了解到浮球式液位开关的一些基本特性。

下面将详细说明其主要功能：1. 液位检测：浮球式液位开关可以精确地检测液体的高低，通过浮球的上升和下降来切换开关状态，实现液位的监测和控制。

2. 安全保护：当液位超过或低于设定的阈值时，浮球式液位开关可以发出警报信号，以保护设备和人员的安全。

3. 自动控制：该液位开关可与控制设备配合使用，实现液位的自动控制，如自动注水、排液等。

4. 节能环保：通过对液位的准确控制，该液位开关可以实现节能和环保效果，避免资源的浪费和污染。

5. 多种应用场景：浮球式液位开关广泛应用于水处理、石油化工、食品加工等行业的液位检测和控制领域。

四、使用注意事项在使用浮球式液位开关时，需要注意以下事项：1. 定期清洁：为了保证开关的正常工作，应定期清洁浮球和开关接口，防止污物堵塞影响浮球的浮沉。

浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。

浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。

浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。

浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。

标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。

b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。

浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。

二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。

三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。

b、控制点可以做一点或二点。

c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。

仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。

仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。

该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。

液位开关原理和使用方法一、常见液位开关原理1 浮球液位开关浮球液位开关结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。

2音叉液位开关音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。

为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。

3电容式液位开关电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。

探头与罐壁（导电材料制成）构成一个电容。

探头处于空气中时，测量到的是一个小数值的初始电容值。

当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。

4外测液位开关外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。

其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。

仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。

5射频导纳液位开关射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

DT_CFS电缆浮球液位开关
简介
DT-CFS电缆浮球开关是利用重力与浮力的
原理设计而成，结构简单合理。

本产品塑胶
射出一体成型，对长距离多点控制、沉水泵、
有波动的液体或有杂质的液体控制效果佳。

一般液体亦可使用。

电缆线长度任何长度皆
可定制，电缆线采用高柔性电缆，经久耐用。

原理
当电缆浮球以重锤为原点上扬或下降一定角度时（通常微动开关上扬角度为28°左右)，内部开关便会有ON或OFF信号输出。

组成
主要由重锤、浮体、浮体内微动开关及三芯电缆组成。

特点
结构坚固，性能稳定可靠（不因液体的波动而引起误动作），无毒、耐腐蚀，安装方便，价格低廉
技术参数
额定电流、电压：15A、220VAC
工作温度：-10℃～+80℃
浮球材质： PP
电缆材质：氯丁橡胶；
控制范围：≥0.2m
工作寿命：≥10万次
引线长度：3m、5m、10m（其它长度可订制）
接线方式
棕色线（BN）：共线（COM）；黑色线（BK）：常开（NO）；蓝色线（BU）：常闭（NC）
应用领域
可与各种液泵配套，广泛应用于水厂、楼宇自控系统等给排水及腐蚀性液体的液位自动控制。

安装注意事项
1. 浮球动作长度(重锤到浮球的距离)必须小于桶槽壁与电缆的距离，以免
浮球碰到桶壁而不能正常浮起；
2. 浮球应远离抽水机入口以免浮球被抽水机吸入；
3. 浮球应远离入水口以免被水冲击造成误动作；
4. 控制线路负载不能超负载使用(小于接点容量使用)；。

在密闭的金属或塑料管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环型磁铁的浮球，液位的上升或下降会带动浮球移动，从而使该非导磁性杆内的干簧管产生吸合或断开的动作，并输出一个开关量信号。

二、技术参数
1.接液材质：SUS304/316L/PP/四氟
2.接点容量：220VAC/24VDC70W SPST；
3.开关电流：0.5A；
4.电气寿命：100万次；
5.工作温度：-10~80℃；（高温特殊说明）
6.介质比重>0.55；
三、安装使用说明
1.安装时不可装在靠近液体入水或排水口处，以免水的波动造成误动作。

2.安装在有搅拌的环境中，可安装防波管或挡板。

3.安装的预留孔必须大于浮球的直径。

4.控制线路负载不能超负载使用即小于开关的触点容量使用。

5.将多芯电缆从接线盒的入线口穿入，并锁紧电缆固定螺丝，根据端子台上的标识数字（从法兰往下依次为1、2、3）参照接线图对应连接好各电缆，完成后锁紧接线盒，以确保防水。

6.浮球的动作点已按客户订货要求出厂时调整好不要随意调整浮球位置。

1
日常维护
1.定期清除浮球上的污垢。

2.检查环扣上的螺钉是否有松动。

开箱及检查
1.包装应完好无损。

2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。

1.装箱内容：
a)产品
b)说明书1份
c)合格证1份
3上海翔舜自动化成套设备有限公司浮球开关使用说明书。

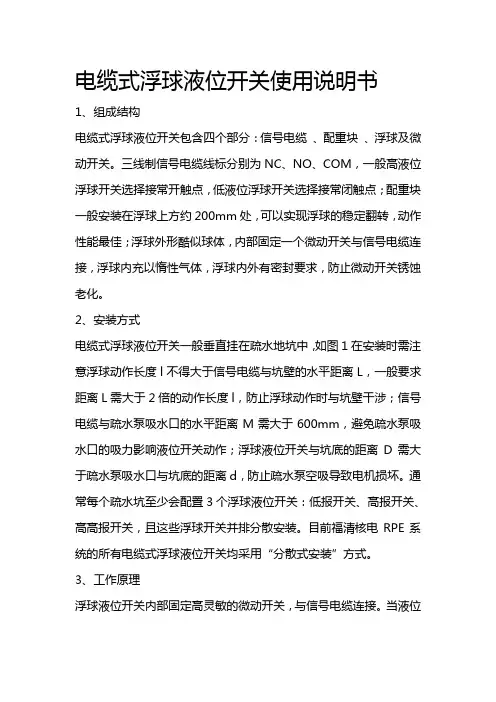

电缆式浮球液位开关使用说明书
1、组成结构
电缆式浮球液位开关包含四个部分：信号电缆、配重块、浮球及微动开关。

三线制信号电缆线标分别为NC、NO、COM，一般高液位浮球开关选择接常开触点，低液位浮球开关选择接常闭触点；配重块一般安装在浮球上方约200mm处，可以实现浮球的稳定翻转，动作性能最佳；浮球外形酷似球体，内部固定一个微动开关与信号电缆连接，浮球内充以惰性气体，浮球内外有密封要求，防止微动开关锈蚀老化。

2、安装方式
电缆式浮球液位开关一般垂直挂在疏水地坑中，如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L，一般要求距离L需大于2倍的动作长度l，防止浮球动作时与坑壁干涉；信号电缆与疏水泵吸水口的水平距离M需大于600mm，避免疏水泵吸水口的吸力影响液位开关动作；浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d，防止疏水泵空吸导致电机损坏。

通常每个疏水坑至少会配置3个浮球液位开关：低报开关、高报开关、高高报开关，且这些浮球开关并排分散安装。

目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。

3、工作原理
浮球液位开关内部固定高灵敏的微动开关，与信号电缆连接。

当液位
上升到一定高度，由于浮球被固定在配重块上，不再随液位上浮，开始改变浮球的上扬角度，当浮球上扬角度大于30°时，浮球内微动开关触点闭合，触发高报信号，疏水泵开始排水；反之当液位下降到一定高度，浮球上扬角度小于10°时（受回差影响，消报角度一般会小点），浮球内微动开关触点断开，触发低报信号，疏水泵停止排水。

因此，通过设置不同液位高度的浮球液位开关，实现疏水地坑液位的自动控制和报警功能。

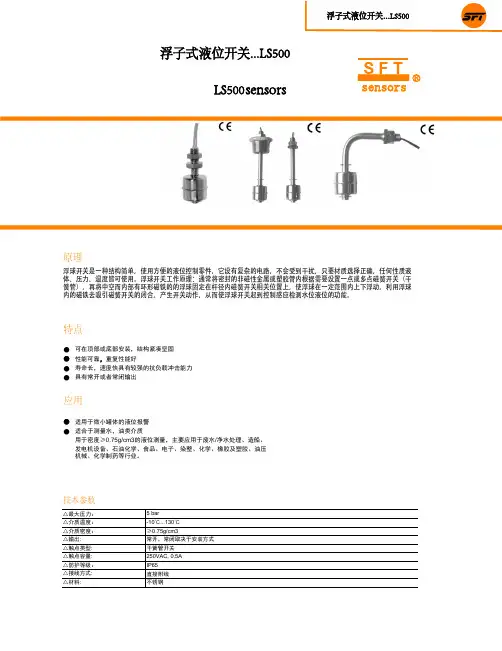

小型浮球液位开关产品原理：通常将密封的非磁性金属或塑胶管内根据需要设置一点磁簧开关，再将中空而内部有环形磁铁的浮球固定在杆径内磁簧开关相关位置上，浮球比重小于液体密度，液体使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。

常开和常闭是没有注入液体时的状态。

产品特点：磁簧开关触点材料为铑（表层覆盖氧化铑），接点寿命可达200万次。

磁簧开关的特殊处理可使其在200℃高温下正常使用。

浮球开关整体性能可靠，多种材质和规格可供选择。

型号：LS-S1A1，LS-S2A1，LS-S1A38，LS-S1A38，LS-S1A2，LS-S2A2，LS-S1A3，LS-S2A3，LS-SYZ-2，LS-SYZ-2H，LS-YZ-1，LS-YZ-2，LSP-001， LSP-002型号：LS-S1A1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～120℃o浮球尺寸：φ28×28×φ9.5o材质：SUS304 or SUS316Lo过程连接：1/8″PF（可定制）型号：LS-S2A1o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.8g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ28×28×φ9.5 o 材质：SUS304 or SUS316L o 过程连接：1/8″PF （可定制）型号：LS-S1A38o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1S316L o /8o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1/S316L o 8″PF （可定制）型号：LS-S1A2o 技术参数VAC/200VDCo 接点容量：70Wo 最高工作电压：240o 最大开关电流：0.7A o 最大压力：15Kg/cm 2 o 浮球比重：0.65g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ45×55×φ15 o 材质：SUS304 or SUS316L o 过程连接：3/8″PF （可定制）o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：15Kg/cm 2o浮球比重：0.65g/cm3o工作温度：-20～120℃o浮球尺寸：φ45×55×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF可定制型号：LS-S1A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF（可定制）型号：LS-S2A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15o材质：SUS304 or SUS316Lo过程连接：3/8″ PF（可定制）型号：LS-SYZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-SYZ-2Ho技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-YZ-1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5）型号：LS-YZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5型号：LSP-001型号：LSP-002公司名称 :佛山市斯凯韦尔电子有限公司公司地址 :佛山市禅城区人民西路13号6栋4层联系人 :刘锋139****5588电话号码 :86-757-82323721 82208956传真号码 :86-757-82514068网址 :E-mail :***************连杆浮球液位开关产品原理：连杆浮球液位开关与小型浮球液位开关原理基本相同，通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。

浮球水位控制器说明一、概述浮球水位控制器是利用重力和浮力的原理设计而成，结构简单，性能稳定可靠，同时无毒、耐腐蚀。

用于控制液泵工作，也可装于潜水泵对电动机进行控制和保护。

二、浮球水位控制器原理及特点：浮球水位控制器主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通、断状态的驱动机构，以及与开关相连的三芯电缆。

浮球水位控制器是利用微动开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常微动开关上扬角度为28°±2°)，开关便会有ON或OFF信号输出。

浮球水位控制器是由塑胶射出一体成型而成，不仅保证了它的高密封性能，更使其具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。

配接电缆为3X0.75高柔性电缆，经久耐用。

输出稳定可靠的“通”、“断”开关控制信号，不会因为液面的波动引起误动作，可靠性高。

三、试用范围可与各种液泵配套，广泛用于给水、排水及含腐蚀性液体的液位自动控制。

四、技术参数1、开关容量：8~15A 220V AC2、工作环境温度：0~80℃3、介质比重：≥1g/cm34、所配电缆长度：2、3、5、10m5、开关方式：常开、常闭切换五、安装及接线方法：供液时：接蓝、棕色线排液时：接蓝、黑色线低液位时开关接通，高液位时开关接通，高液位时开关断开低液位时开关断开六、重锤的安装方法：1、液位的控制高度是由电缆在液体中的长度及重锤在电缆上的位置决定的，固定重锤的方法是，先将重锤非喇叭口一端的卡环拆下，将其套在电缆的适当位置上，再将电缆从重锤喇叭一端穿出，套在电缆上的卡环就限定了重锤的位置。

最后将电缆在容器外的适当处固定。

2、如卡环损坏，可用同径裸铜丝扣入电缆代替。

型液位信号器
使用说明
上海采度仪器仪表有限公司
概述
YW-67、GSK型液位传感器是在原液位信号器的基础上经更新后的新产品。

可为多显示器、控制箱配套使用。

规格多种，用途广泛，使用安装方便。

适用于各种开口常压条件下的水、油、酸、碱、污水等液位控制。

工作原理
浮球随液位的上、下移动，以磁性体驱动导向管内的磁控开关触点断开或闭合，发生相应液位的信号，由显示控制仪或控制箱控制泵的开、停或危险液位的报警。

用途
YW-67 GSK UQK
基本参数
控制范围：S型≤4m，G型≤12m。

导向管材料：S型塑料；G型不锈钢。

介质温度：S型-50C～+450C；G型1200C 。

工作压力：S型常压；G型0.6Mpa。

介质比重：＞0.7。

介质粘度：＜1.25St。

环境条件：≤95%。

工作电源：220VAC±10%。

触点容量：AC220V、1～2A。

开关数量：TW-67型2只；GSK型2-4只；如有特殊要求可在订货时协商。

安装调整
传感器超过基本长度时，可多
节连接，S型用胶粘剂连接，C
型则为焊接。

要保证连接处密
封，并修光无毛刺。

根据需要控制液位的高度，调
整导向管内芯条上的磁控开
关的位置。

开关必须垂直状态
使用，倾斜不大于200，触点
位于上方。

导向管较长时，下
端应加以固定。

传感器安装应避离液体输入
口的直接冲击处，露天使用
时，需在接线板部分加防护
罩。

自动控制示意。

浮球液位开关的工作原理
液位开关：Level Switch;浮球开关：Float switch;浮球液位开关：Float level switch. 浮球液位开关（赛盛尔）是一种结构简单，使用方便的液位控制传感器（赛盛尔），具体分类属于液位（液面）信号器，主要输出相应液位（液面）变化的传感信号，可配合中间继电器或交流接触器控制相关电气或设备；只要材质选择正确，任何性质液体、压力、温度环境下皆可使用，因其工作原理简单可靠，在液位控制方面使用广泛，无处不在。

浮球液位开关（赛盛尔）的工作原理：通常将密封的非磁性金属或塑胶管内根据需要设置成一点或多点磁簧开关（干簧管），再将封装有永磁铁的浮球固定在杆径内磁簧开关相关位置上，利用浮球的上下浮动使磁簧开关产生开关动作，输出0/1开关量信号（开关量信号可定制为多点多球多信号输出），从而起到感应检测液位液面变化的作用。

浮球液位开关（赛盛尔）是一种成熟可靠的传感器，其品种多样，成本低廉，性能稳定，在液位控制的开发设计中是一种不可或缺的信号器。

日常维护1、定期清除连杆及浮球上的污垢（周期视水质而定）。

2、检查环扣上的螺钉是否有松动。

开箱及检查1、包装应完好无损。

2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

3、装箱内容：a)产品1台b)说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流：对于 10W/125V AC 交流电压＜125V AC I＜0.5A50W/240V AC/200V DC 交流电压＜240V AC I＜1A直流电压＜200V DC I＜1A2、浮球开关连接在电路中，其起动电流必须小于1A(或0.5A)。

3、浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。

4、浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。

5、浮球开关应避开大的变频器及大功率的电动机和电容器。

6、浮球开关所控制位置出厂前已设定好，请不要随意移动固定浮球用环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。

连杆浮球液位开关使用说明书地址：陕西省宝鸡市英达路18号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、温度：-20℃～120℃(200℃ Max.)2、耐压：(-1.0～3.5)MPa（金属型）；(0～0.5)MPa（塑胶型）3、接点容量：50W/250VAC或200VDC ；40W/250VAC；10W/110VAC4、额定电流：0.2A(50W) ；0.16A(40W) ；0.1A(10W)5、最大工作电流：1A(50W或40W)；0.5A(10W)注：客户指定温度及压力需订做。

工作原理在密闭的金属或塑胶管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球，利用固定环将浮球固定在与磁簧开关相关范围内，当浮球移动时，其内部的磁铁吸引磁簧开关接点动作，以作为液位的控制或指示。
