KEY系列电缆浮球液位开关

UK系列液位开关安装使用说明书开封仪表厂液位仪表分厂UK一102球形液位开关使 用 说 明 书l、用途和使用范围UK一1 0 2球形液位开关(以下简称开关)主要是对液位定点发讯，实现生产过程中的报警，控制，调节等作用，在酸、碱溶液或供水、排水、化工污水处理等生产过程中，是不可缺少的工具，开关的主要零件均采用1Cr18Ni9Ti不锈钢制造，具有较好的耐腐蚀性能。

其特点是：经济实用、工作可靠、用途广泛。

2、规格及技术参数2.1 关电缆长度： 4、 5、 6m（或由用户提出一个长度）2.2 介质密度：2.3 介质温度： ≤100℃2.4 工作压力： 0.2MPa一个常开2.5 接点容量： 220V AC 5A2.6 发二个讯号 （一个常开，一个常闭）3、结构原理及安装使用3.1 开关结构简单、结构如图(一)开关外壳为不锈钢球体，表面光滑，不易附着污物，可在混有杂物污水、泥浆、酸、碱溶液中使用，球体内装有大容量的水银开关，水银开关接于软质电缆上，加长或缩短电缆长度，可得到希望水位。

3.2 开关悬空吊在固定杆上，如图(二)a所示，当液位上升液面接触到开关时，开关球体在浮力的作用下发生倾斜，如图(二)b所示，由此使开关球体内水银开关断开或闭合，从而发出信号。

4、订货须知订货时请注明4.1 开关型号及名称4.2 被测介质名称、介质密度、温度、工作压力腐蚀性等。

UK一201球形液位开关使 用 说 明 书UK一201型圆柱形液位开关(以下简称液位开关)，主要是对液位定点发讯，实现生产过程中的报警、控制、调节等作用，在供水、排水、化工污水处理等过程中，是不可缺少的工具。

1、主要规格和技术参数1.1 电源：电压220V／50Hz 允许电流5A1.2 环境温度：60℃以下1.3 介质比重： 0.75以上1.4 规格(电缆长度L：)3M、5M、6M或其它任一长度。

1.5 种类：UK一201K 悬吊状态时触点断开浮起状态时触点闭合常开型UK一201B 悬吊状态时触点闭合浮起状态时触点断开常闭型2、结构及工作原理液位开关是浮动开关，它是把特殊构造的水银开关与通用橡套软电缆连在—一起，用环氧树脂(加有填料)浇铸成芯子、安装(插装)在硬质发泡塑料浮上。

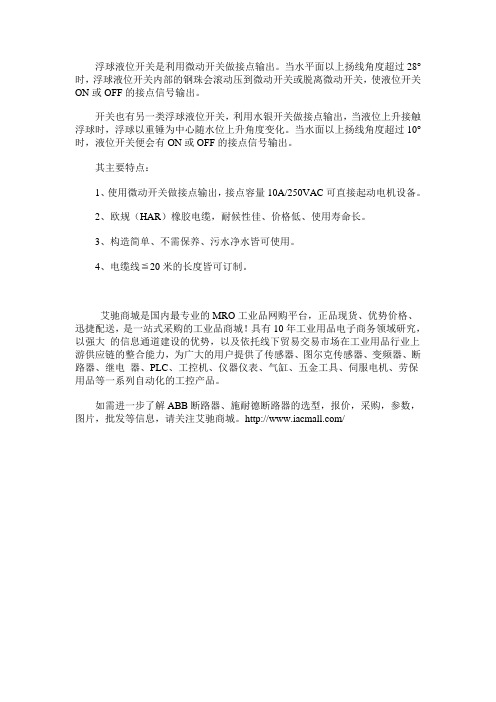

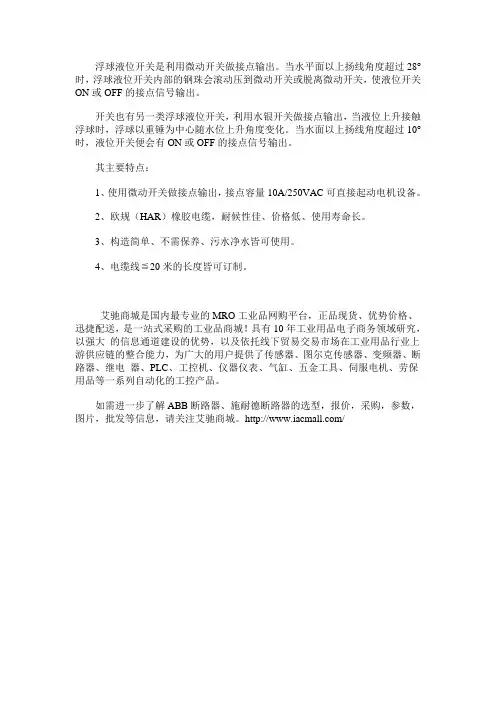

浮球液位开关是利用微动开关做接点输出。

当水平面以上扬线角度超过28°时，浮球液位开关内部的钢珠会滚动压到微动开关或脱离微动开关，使液位开关ON或OFF的接点信号输出。

开关也有另一类浮球液位开关，利用水银开关做接点输出，当液位上升接触浮球时，浮球以重锤为中心随水位上升角度变化。

当水面以上扬线角度超过10°时，液位开关便会有ON或OFF的接点信号输出。

其主要特点：
1、使用微动开关做接点输出，接点容量10A/250VAC可直接起动电机设备。

2、欧规（HAR）橡胶电缆，耐候性佳、价格低、使用寿命长。

3、构造简单、不需保养、污水净水皆可使用。

4、电缆线≦20米的长度皆可订制。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关采用意大利MAC3公司专利技术生产的KEY浮动开关，是利用重力与浮力的原理设计而成，结构简单而合理，主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。

该产品的显著特点是性能稳定可靠(不因液面的波动而引起误动作)，同时，它还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。

该产品可与各种液泵配套，广泛用于给水、排水及含腐蚀性液体的液位自动控制。

1、型号规格及技术性能型号规格(所配电缆长度)材料电缆/外壳额定电流/电压约定电发热电流工作环境温度电寿命机械寿命KEY2m3m5m10m15mCR/PP氯丁二烯橡胶/聚丙烯8A/220VAC SPDT15A0-80℃105次5＊10105次2、接线图及安装方法1KW及1KW以下的单相泵，可将KEY浮动开关直接串联在电路中(图1)1KW以上的泵，可将KEY浮动开关串联在电控箱的控制电路中(图2)KEY电缆浮球液位开关液位的控制高度是由电缆在液体中的长度及重锤在电缆上的位置决定的，固定重锤的方法是，先将重锤非喇叭口一端的卡环拆下，将其套在电缆的适当位置上，再将电缆从重锤喇叭一端穿入，套在电缆上的卡环就限定了重锤的位置。

最后将电缆在容器外的适当处固定。

KEY电缆浮球液位开关供液时，接黑、蓝色线，低液时开关接通，高液位时开关断开(图3)排液时，接黑、棕色线，高液位时开关接通，低液时开关断开(图4)3浮动开关的外型尺寸。

电缆浮球开关的安装方法
安装电缆浮球开关时需要注意以下十个要点：
1. 选择合适的位置：电缆浮球开关应安装在液体水平位置，确保能够精确探测液位
上升和下降。

2. 选择正确的电缆长度：浮球开关应与所需控制的液位高度相匹配。

电缆长度应能
够完全覆盖液位的范围，同时避免电缆过长或过短而影响控制准确度。

3. 确认电缆浮球开关的电压要求：根据实际需求，选择适当电压的浮球开关，确保
其能够正常工作。

4. 清洁安装位置：在安装前，确保安装位置干净，并清除可能影响浮球开关运作的
任何杂质。

5. 安装支架或固定装置：使用适当的支架或固定装置，将浮球开关牢固地安装在所
选位置上，确保其不会晃动或脱离安装位置。

6. 确保电缆连接牢固：将电缆连接到浮球开关上时，确保电缆与开关之间的连接牢
固可靠，以防止电缆脱落或断开。

7. 正确调整浮球开关位置：根据实际需求，调整浮球开关的位置，使其在液位上升
或下降时能准确感应到并触发相应操作。

8. 测试浮球开关的工作状态：在安装完成后，进行测试，确保浮球开关能正常工作。

可以通过加水或放水的方式来测试浮球开关是否能准确地感应液位变化。

9. 定期维护和清洁：定期维护浮球开关，清除可能积聚在浮球或电缆上的污物，以
确保其正常工作。

10. 注意安全事项：在安装和操作电缆浮球开关时，注意安全事项，确保符合相关安
全规定，并避免发生任何意外事故。

浮球液位开关型号及原理浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、电工、水处理、染料工业、油压机械等领域得到广泛应用。

下面就是装修界小编对于浮球液位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。

浮球液位开关-优势浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。

浮子悬臂角限位设计，防止了浮子垂直。

浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。

浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。

一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。

浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。

浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。

浮球液位开关适用范围广泛，安装形式多样可根据不同需要进行选择，无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点，受到广大消费者喜爱和支持。

浮球液位开关工作原理
浮球液位开关是一种常用的液位测量仪器，其工作原理是通过浮球的上下浮动来检测液体的液位高低。

浮球液位开关包含一个密封的浮球和一个与其相连的开关组件。

具体而言，当液体的液位升高时，浮球会随之上浮，直到达到预定的高位位置。

在浮球上方的开关组件会受到浮球的上浮而受压，从而使开关闭合。

这时，浮球液位开关会输出一个信号，表示液位已经达到高位。

相反地，当液体的液位下降时，浮球会随之下沉，直到达到预定的低位位置。

在浮球下方的开关组件会受到浮球的下沉而释放，从而使开关打开。

这时，浮球液位开关会停止输出信号，表示液位已经低于设定的低位。

浮球液位开关常用于液体容器或储罐中，用于控制液位高低。

当液位达到设定的高位位置时，浮球液位开关会触发相应的控制系统，例如关闭进液阀门，以避免液体溢出。

当液位降至设定的低位位置时，浮球液位开关会触发相应的操作，例如打开排液阀门，以补充液位。

总的来说，浮球液位开关利用浮球上下浮动的原理，通过开关组件的闭合和断开来检测液体的液位高低，从而实现液位的控制和监测功能。

浮球开关安装方法
浮球开关是一种常用的液位开关，用于控制液位的上限或下限。

以下是浮球开关的安装方法：
1. 首先，确定要安装的位置。

浮球开关需要与液体接触，所以安装位置应该在液体的水平面附近。

应避免在液体表面以下或以上安装，以确保准确的液位控制。

2. 清洁安装位置。

确保安装位置干燥、平整且没有杂物，以免影响浮球开关的工作。

3. 定位浮球开关。

将浮球开关放置在安装位置上，并确保开关的浮球能够自由浮沉在液体中。

4. 固定浮球开关。

使用螺丝或其他合适的固定装置将浮球开关固定在位置上。

确保固定牢固，以防止浮球开关在使用过程中移动或松动。

5. 连接电源和控制设备。

根据浮球开关的型号和要求，将电源线和控制线连接到浮球开关上。

确保连接正确且牢固。

6. 进行测试。

在完成安装后，可以通过向液体中加入或排出液体来测试浮球开关的工作。

确保浮球在达到控制液位时能够准确触发开关。

需要注意的是，浮球开关的安装应由专业人员进行，以确保安全和正确的操作。

在安装过程中请遵循相关的安全规定和操作指南。

液位开关原理液位开关是一种常用的工业自动化控制设备，它可以在液位高度达到或低于一定设定值时，自动开启或关闭电路。

液位开关的工作原理是基于浮子原理和磁力原理。

一、浮子原理1.1 浮子结构液位开关的浮子结构通常由浮球、挂钩、拉杆和触点组成。

浮球通常由聚乙烯等材料制成，具有良好的耐腐蚀性和密度轻的特点。

挂钩连接在浮球上方，通过拉杆与触点相连。

1.2 浮子运动当被检测介质（如水、油等）液位升高时，浮球随着介质上升而上升；当液位下降时，浮球也随之下降。

这样就可以通过监控浮球运动的位置来判断液位高度是否达到设定值。

二、磁力原理2.1 磁性材料为了使液位开关能够感应到浮球位置变化并产生信号输出，需要将磁性材料安装在拉杆或触点上。

通常使用永磁体或电磁铁作为磁性材料。

2.2 磁场感应当浮球上升或下降时，拉杆或触点也会相应地移动。

当磁性材料靠近或远离感应器时，会产生磁场变化。

这种磁场变化可以通过电路来检测，并将信号输出给控制系统。

三、液位开关的工作原理液位开关的工作原理是基于浮子原理和磁力原理的综合作用。

当液位高度达到或低于设定值时，浮球会随着介质上升或下降，从而改变拉杆或触点与感应器之间的距离，产生磁场变化，并通过电路将信号输出给控制系统。

控制系统根据信号判断液位高度是否达到设定值，并做出相应的控制决策。

四、液位开关的分类4.1 浮球式液位开关浮球式液位开关是一种常用的液位检测设备，它采用浮子结构和磁力原理来实现液位检测。

该类型的液位开关结构简单、使用方便、可靠性高，在工业自动化控制中广泛应用。

4.2 阻挡式液位开关阻挡式液位开关是一种通过机械阻挡来实现液位检测的设备。

它采用机械结构，当被检测介质的液位达到或低于设定值时，机械部件会受到阻挡，从而产生信号输出。

该类型的液位开关结构简单、稳定性高，但不能适用于高温、高压等恶劣环境。

4.3 电容式液位开关电容式液位开关是一种通过介电常数变化来实现液位检测的设备。

它采用电容原理，当被检测介质的液位达到或低于设定值时，会改变电容器中的介质体积和介电常数，从而产生信号输出。

U Q K -01~04系列浮球液位开关概述UQK-01~04系列浮球液位开关，广泛适用于石油、化工、电力、冶金、食品、制药、造纸等行业，能 实现对各类容器内液位的自动报警或控制。
