连杆式不锈钢浮球开关的工作原理连杆式不锈钢浮球开关是一种常见的液位控制器，常用于液位控制、水泵控制、液体计量等领域。

它具有结构简单、安装方便、使用可靠等优点，因此在工业、农业和民用领域得到广泛应用。

本文将介绍连杆式不锈钢浮球开关的工作原理及其应用。

什么是连杆式不锈钢浮球开关连杆式不锈钢浮球开关由浮球、浮杆、触点组成。

浮球一般采用不锈钢空心球体，轻便灵活，且具有较高的耐腐蚀性。

浮杆则与浮球相连，是控制浮球上下运动的关键部件。

当液位上升时，浮球随之上升，浮杆也随之上升，从而通过触点控制电路的开闭。

连杆式不锈钢浮球开关分为常开型和常闭型。

当设置液位高度时，若液位超过所设高度，常开型开关触点关闭，常闭型开关触点打开。

反之，当液位低于所设高度时，常开型开关触点打开，常闭型开关触点关闭。

连杆式不锈钢浮球开关的工作原理连杆式不锈钢浮球开关的工作原理是基于浮力原理，也即阿基米德原理。

当浮球放入容器内，由于浮球的密度小于液体密度，浮球会受到向上的浮力。

随着液位的升高，浮球所受浮力也相应增大。

当液位超过设定高度时，浮球将受到足够的浮力将浮杆上升至触点位置，从而触发控制电路。

具体地，当浮球上升至一定高度时，浮杆随之上升，并通过连续杆（也称连杆）将运动传递给开关组件。

触点在浮杆上升时闭合，使电路通电；在浮杆下降时断开，使电路断电。

这样，通过控制电路，就可以根据液位高度来控制液体的注入或排出，从而达到液位控制的目的。

连杆式不锈钢浮球开关的应用连杆式不锈钢浮球开关广泛应用于各种液位控制场合，包括工业、农业、民用等领域。

常见的应用场景包括：1.污水处理：用于控制池底或池顶的液位，能够实现精准的液位控制，防止污水溢出或干燥。

2.水泵控制：用于控制水泵的启停和输送的液位。

3.水箱计量：用于水箱液位计量，掌握水位高度，可进行合理的补水控制。

4.自动农灌：用于农田灌溉的水平控制和水源控制，具有实时反馈、精准控制、安全可靠等优点。

5.科研实验：用于实验室中精准的液位控制、数据采集、自动化控制等。

水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。

信号电压常为12V或24V安全电压。

水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。

与电动阀组成一套先进的液位显控设备，自动开、关电动阀。

水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。

该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。

水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。

高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。

产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。

产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。

图中的BZ2401为普通型电子式水位开关，适用常温水体环境。

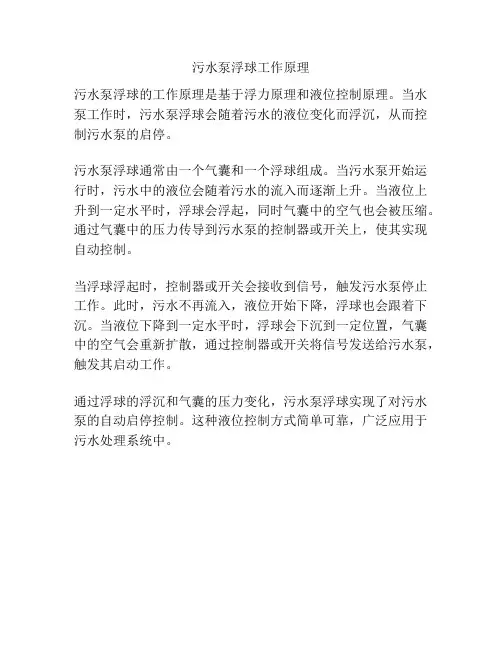

污水泵浮球工作原理
污水泵浮球的工作原理是基于浮力原理和液位控制原理。

当水泵工作时，污水泵浮球会随着污水的液位变化而浮沉，从而控制污水泵的启停。

污水泵浮球通常由一个气囊和一个浮球组成。

当污水泵开始运行时，污水中的液位会随着污水的流入而逐渐上升。

当液位上升到一定水平时，浮球会浮起，同时气囊中的空气也会被压缩。

通过气囊中的压力传导到污水泵的控制器或开关上，使其实现自动控制。

当浮球浮起时，控制器或开关会接收到信号，触发污水泵停止工作。

此时，污水不再流入，液位开始下降，浮球也会跟着下沉。

当液位下降到一定水平时，浮球会下沉到一定位置，气囊中的空气会重新扩散，通过控制器或开关将信号发送给污水泵，触发其启动工作。

通过浮球的浮沉和气囊的压力变化，污水泵浮球实现了对污水泵的自动启停控制。

这种液位控制方式简单可靠，广泛应用于污水处理系统中。

浮球液位开关型号及原理浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、电工、水处理、染料工业、油压机械等领域得到广泛应用。

下面就是装修界小编对于浮球液位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。

浮球液位开关-优势浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。

浮子悬臂角限位设计，防止了浮子垂直。

浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。

浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。

一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。

浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。

浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。

浮球液位开关适用范围广泛，安装形式多样可根据不同需要进行选择，无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点，受到广大消费者喜爱和支持。

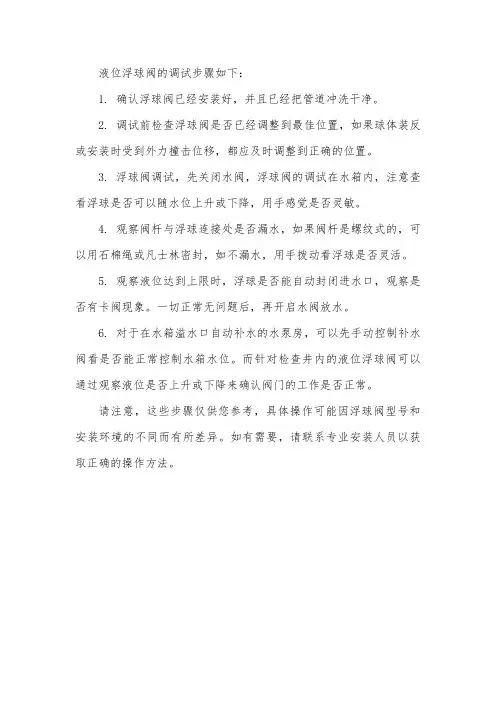

液位浮球阀的调试步骤如下：
1. 确认浮球阀已经安装好，并且已经把管道冲洗干净。

2. 调试前检查浮球阀是否已经调整到最佳位置，如果球体装反或安装时受到外力撞击位移，都应及时调整到正确的位置。

3. 浮球阀调试，先关闭水阀，浮球阀的调试在水箱内，注意查看浮球是否可以随水位上升或下降，用手感觉是否灵敏。

4. 观察阀杆与浮球连接处是否漏水，如果阀杆是螺纹式的，可以用石棉绳或凡士林密封，如不漏水，用手拨动看浮球是否灵活。

5. 观察液位达到上限时，浮球是否能自动封闭进水口，观察是否有卡阀现象。

一切正常无问题后，再开启水阀放水。

6. 对于在水箱溢水口自动补水的水泵房，可以先手动控制补水阀看是否能正常控制水箱水位。

而针对检查井内的液位浮球阀可以通过观察液位是否上升或下降来确认阀门的工作是否正常。

请注意，这些步骤仅供您参考，具体操作可能因浮球阀型号和安装环境的不同而有所差异。

如有需要，请联系专业安装人员以获取正确的操作方法。

浮球开关安装方法
浮球开关是一种常用的液位开关，用于控制液位的上限或下限。

以下是浮球开关的安装方法：
1. 首先，确定要安装的位置。

浮球开关需要与液体接触，所以安装位置应该在液体的水平面附近。

应避免在液体表面以下或以上安装，以确保准确的液位控制。

2. 清洁安装位置。

确保安装位置干燥、平整且没有杂物，以免影响浮球开关的工作。

3. 定位浮球开关。

将浮球开关放置在安装位置上，并确保开关的浮球能够自由浮沉在液体中。

4. 固定浮球开关。

使用螺丝或其他合适的固定装置将浮球开关固定在位置上。

确保固定牢固，以防止浮球开关在使用过程中移动或松动。

5. 连接电源和控制设备。

根据浮球开关的型号和要求，将电源线和控制线连接到浮球开关上。

确保连接正确且牢固。

6. 进行测试。

在完成安装后，可以通过向液体中加入或排出液体来测试浮球开关的工作。

确保浮球在达到控制液位时能够准确触发开关。

需要注意的是，浮球开关的安装应由专业人员进行，以确保安全和正确的操作。

在安装过程中请遵循相关的安全规定和操作指南。

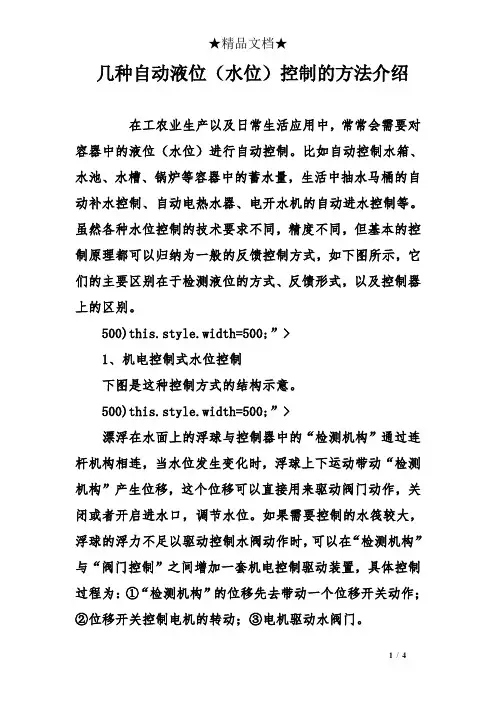

几种自动液位（水位）控制的方法介绍在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。

比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。

虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。

500)this.style.width=500;”>1、机电控制式水位控制下图是这种控制方式的结构示意。

500)this.style.width=500;”>漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。

如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；③电机驱动水阀门。

这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。

2、全机械结构的水位控制方式家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：500)this.style.width=500;”>当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。

由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。

3、古老的水位控制山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。
