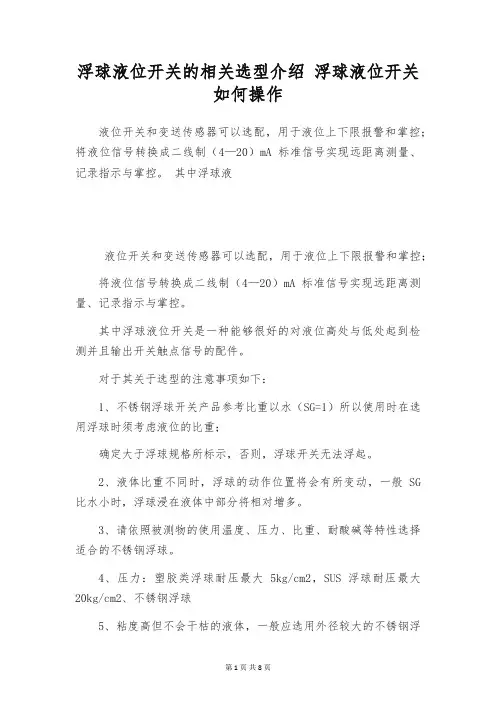

浮球液位开关(周书阳)讲解

浮球液位开关的相关选型介绍浮球液位开关如何操作液位开关和变送传感器可以选配，用于液位上下限报警和掌控；将液位信号转换成二线制（4—20）mA 标准信号实现远距离测量、记录指示与掌控。

其中浮球液液位开关和变送传感器可以选配，用于液位上下限报警和掌控；将液位信号转换成二线制（4—20）mA 标准信号实现远距离测量、记录指示与掌控。

其中浮球液位开关是一种能够很好的对液位高处与低处起到检测并且输出开关触点信号的配件。

对于其关于选型的注意事项如下：1、不锈钢浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重；确定大于浮球规格所标示，否则，浮球开关无法浮起。

2、液体比重不同时，浮球的动作位置将会有所变动，一般SG 比水小时，浮球浸在液体中部分将相对增多。

3、请依照被测物的使用温度、压力、比重、耐酸碱等特性选择适合的不锈钢浮球。

4、压力：塑胶类浮球耐压最大5kg/cm2，SUS浮球耐压最大20kg/cm2、不锈钢浮球5、粘度高但不会干枯的液体，一般应选用外径较大的不锈钢浮球。

同时，选型相对应的参数确定，需要注意以下几点：1、材质要求：（材质可选：PP/PVDF/不锈钢304、316、316L、四氟等，材质不同所能够使用的环境也不相同）2、导杆长度：mm（从实际安装面到需要检测的液位距离）3、线材要求：（常规出线350mm，线材可选高温编织线、高温耐腐蚀特氟龙线、低温线、护套线等等）4、螺牙大小：（依据安装环境而定，如：水箱不是全密封而且为设备内置则可选择螺母固定；室外水箱或者水池则建议选择法兰跟接线盒；密封性水箱接受大于浮球外径的外螺纹）5、浮球材质及大小：（材质依据实际使用环境情况）6、出线几条:（依据选取动作点个数而定，一般两条为掌控一个点，但也可做三条线，如两个动作点显现三条，其中一条为公共线）—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

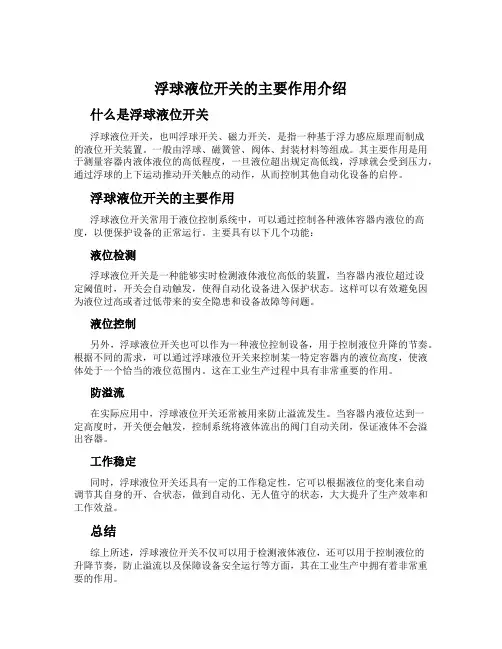

浮球液位开关的主要作用介绍什么是浮球液位开关浮球液位开关，也叫浮球开关、磁力开关，是指一种基于浮力感应原理而制成的液位开关装置。

一般由浮球、磁簧管、阀体、封装材料等组成。

其主要作用是用于测量容器内液体液位的高低程度，一旦液位超出规定高低线，浮球就会受到压力，通过浮球的上下运动推动开关触点的动作，从而控制其他自动化设备的启停。

浮球液位开关的主要作用浮球液位开关常用于液位控制系统中，可以通过控制各种液体容器内液位的高度，以便保护设备的正常运行。

主要具有以下几个功能：液位检测浮球液位开关是一种能够实时检测液体液位高低的装置，当容器内液位超过设定阈值时，开关会自动触发，使得自动化设备进入保护状态。

这样可以有效避免因为液位过高或者过低带来的安全隐患和设备故障等问题。

液位控制另外，浮球液位开关也可以作为一种液位控制设备，用于控制液位升降的节奏。

根据不同的需求，可以通过浮球液位开关来控制某一特定容器内的液位高度，使液体处于一个恰当的液位范围内。

这在工业生产过程中具有非常重要的作用。

防溢流在实际应用中，浮球液位开关还常被用来防止溢流发生。

当容器内液位达到一定高度时，开关便会触发，控制系统将液体流出的阀门自动关闭，保证液体不会溢出容器。

工作稳定同时，浮球液位开关还具有一定的工作稳定性，它可以根据液位的变化来自动调节其自身的开、合状态，做到自动化、无人值守的状态，大大提升了生产效率和工作效益。

总结综上所述，浮球液位开关不仅可以用于检测液体液位，还可以用于控制液位的升降节奏，防止溢流以及保障设备安全运行等方面，其在工业生产中拥有着非常重要的作用。

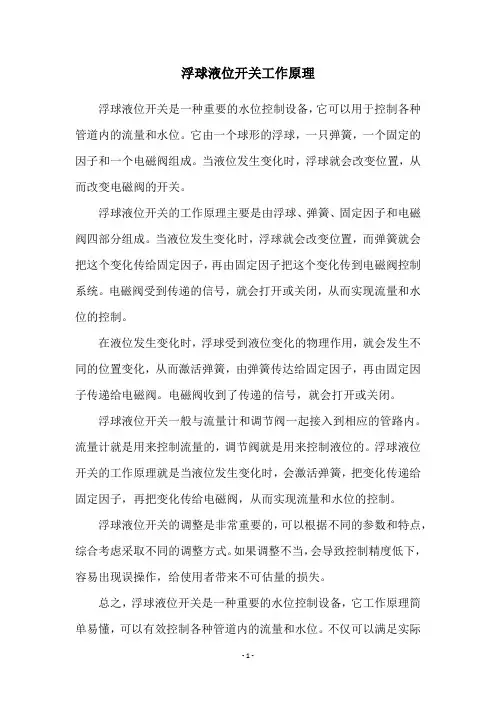

浮球液位开关工作原理
浮球液位开关是一种重要的水位控制设备，它可以用于控制各种管道内的流量和水位。

它由一个球形的浮球，一只弹簧，一个固定的因子和一个电磁阀组成。

当液位发生变化时，浮球就会改变位置，从而改变电磁阀的开关。

浮球液位开关的工作原理主要是由浮球、弹簧、固定因子和电磁阀四部分组成。

当液位发生变化时，浮球就会改变位置，而弹簧就会把这个变化传给固定因子，再由固定因子把这个变化传到电磁阀控制系统。

电磁阀受到传递的信号，就会打开或关闭，从而实现流量和水位的控制。

在液位发生变化时，浮球受到液位变化的物理作用，就会发生不同的位置变化，从而激活弹簧，由弹簧传达给固定因子，再由固定因子传递给电磁阀。

电磁阀收到了传递的信号，就会打开或关闭。

浮球液位开关一般与流量计和调节阀一起接入到相应的管路内。

流量计就是用来控制流量的，调节阀就是用来控制液位的。

浮球液位开关的工作原理就是当液位发生变化时，会激活弹簧，把变化传递给固定因子，再把变化传给电磁阀，从而实现流量和水位的控制。

浮球液位开关的调整是非常重要的，可以根据不同的参数和特点，综合考虑采取不同的调整方式。

如果调整不当，会导致控制精度低下，容易出现误操作，给使用者带来不可估量的损失。

总之，浮球液位开关是一种重要的水位控制设备，它工作原理简单易懂，可以有效控制各种管道内的流量和水位。

不仅可以满足实际
应用的要求，还能较好地满足用户的要求，起到很好的节约能源、保护环境的作用。

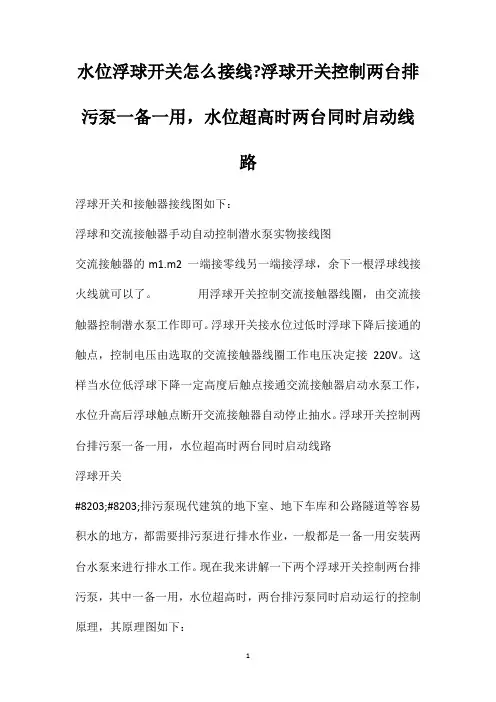

水位浮球开关怎么接线?浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。

浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接220V。

这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后浮球触点断开交流接触器自动停止抽水。

浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关#8203;#8203;排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。

现在我来讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：#8203;电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。

当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。

万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不在重复叙述了。

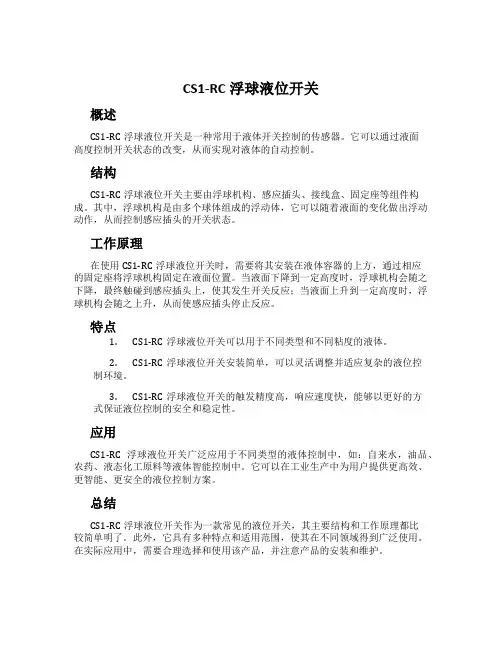

CS1-RC浮球液位开关
概述
CS1-RC浮球液位开关是一种常用于液体开关控制的传感器。

它可以通过液面
高度控制开关状态的改变，从而实现对液体的自动控制。

结构
CS1-RC浮球液位开关主要由浮球机构、感应插头、接线盒、固定座等组件构成。

其中，浮球机构是由多个球体组成的浮动体，它可以随着液面的变化做出浮动动作，从而控制感应插头的开关状态。

工作原理
在使用CS1-RC浮球液位开关时，需要将其安装在液体容器的上方，通过相应
的固定座将浮球机构固定在液面位置。

当液面下降到一定高度时，浮球机构会随之下降，最终触碰到感应插头上，使其发生开关反应；当液面上升到一定高度时，浮球机构会随之上升，从而使感应插头停止反应。

特点
1.CS1-RC浮球液位开关可以用于不同类型和不同粘度的液体。

2.CS1-RC浮球液位开关安装简单，可以灵活调整并适应复杂的液位控
制环境。

3.CS1-RC浮球液位开关的触发精度高，响应速度快，能够以更好的方
式保证液位控制的安全和稳定性。

应用
CS1-RC浮球液位开关广泛应用于不同类型的液体控制中，如：自来水，油品、农药、液态化工原料等液体智能控制中。

它可以在工业生产中为用户提供更高效、更智能、更安全的液位控制方案。

总结
CS1-RC浮球液位开关作为一款常见的液位开关，其主要结构和工作原理都比
较简单明了。

此外，它具有多种特点和适用范围，使其在不同领域得到广泛使用。

在实际应用中，需要合理选择和使用该产品，并注意产品的安装和维护。

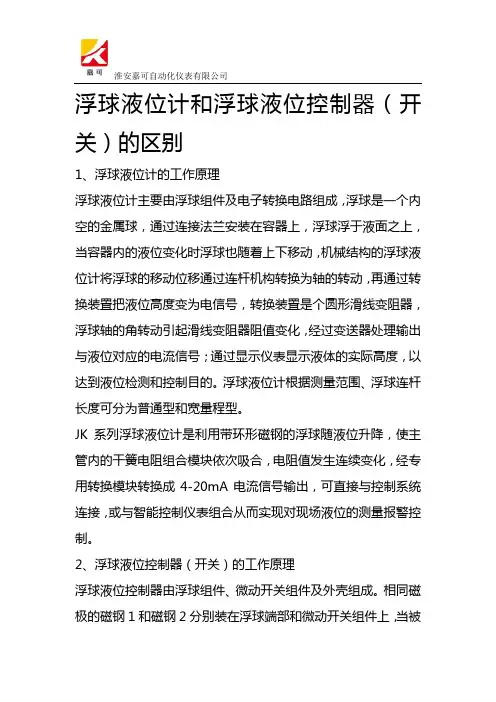

淮安嘉可自动化仪表有限公司浮球液位计和浮球液位控制器（开关）的区别1、浮球液位计的工作原理浮球液位计主要由浮球组件及电子转换电路组成，浮球是一个内空的金属球，通过连接法兰安装在容器上，浮球浮于液面之上，当容器内的液位变化时浮球也随着上下移动，机械结构的浮球液位计将浮球的移动位移通过连杆机构转换为轴的转动，再通过转换装置把液位高度变为电信号，转换装置是个圆形滑线变阻器，浮球轴的角转动引起滑线变阻器阻值变化，经过变送器处理输出与液位对应的电流信号；通过显示仪表显示液体的实际高度，以达到液位检测和控制目的。

浮球液位计根据测量范围、浮球连杆长度可分为普通型和宽量程型。

JK系列浮球液位计是利用带环形磁钢的浮球随液位升降，使主管内的干簧电阻组合模块依次吸合，电阻值发生连续变化，经专用转换模块转换成4-20mA电流信号输出，可直接与控制系统连接，或与智能控制仪表组合从而实现对现场液位的测量报警控制。

2、浮球液位控制器（开关）的工作原理浮球液位控制器由浮球组件、微动开关组件及外壳组成。

相同磁极的磁钢1和磁钢2分别装在浮球端部和微动开关组件上，当被淮安嘉可自动化仪表有限公司测液位升高或下降时，浮球随着液位变化而上升或下降时，其端部的磁钢1随着上下摆动，通过非导磁的外壳推动微动开关组件上的磁钢2运动，从而使动、静触点断开或接通。

使外接的信号装置发出声、光信号，或驱动泵或阀门动作，而达到液位控制目的。

浮球随液位升降时，只有其处于动作界限上、下两个极限位置时，输出触点才会接通或断开，而在升降过程中没有信号产生。

简单的理解，浮球液位控制器就是一个随着液位高、低变化的开关。

JK系列浮球液位控制器（开关）利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的开关信号输出，该信号与相应的控制电路配合实现液位控制和报警。

浮球液位计和浮球液位控制器（开关）适用于地下槽、池、水箱等容器内各种液体介质的液位的测量和控制。

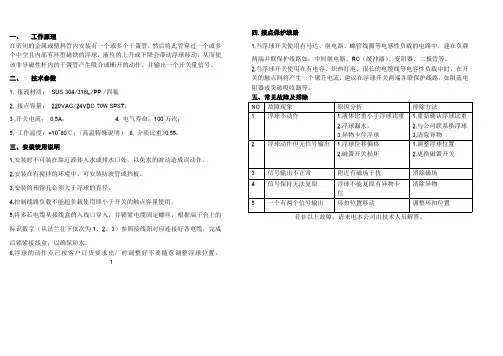

在密闭的金属或塑料管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环型磁铁的浮球，液位的上升或下降会带动浮球移动，从而使该非导磁性杆内的干簧管产生吸合或断开的动作，并输出一个开关量信号。

二、技术参数
1.接液材质：SUS304/316L/PP/四氟
2.接点容量：220VAC/24VDC70W SPST；
3.开关电流：0.5A；
4.电气寿命：100万次；
5.工作温度：-10~80℃；（高温特殊说明）
6.介质比重>0.55；
三、安装使用说明
1.安装时不可装在靠近液体入水或排水口处，以免水的波动造成误动作。

2.安装在有搅拌的环境中，可安装防波管或挡板。

3.安装的预留孔必须大于浮球的直径。

4.控制线路负载不能超负载使用即小于开关的触点容量使用。

5.将多芯电缆从接线盒的入线口穿入，并锁紧电缆固定螺丝，根据端子台上的标识数字（从法兰往下依次为1、2、3）参照接线图对应连接好各电缆，完成后锁紧接线盒，以确保防水。

6.浮球的动作点已按客户订货要求出厂时调整好不要随意调整浮球位置。

1
日常维护
1.定期清除浮球上的污垢。

2.检查环扣上的螺钉是否有松动。

开箱及检查
1.包装应完好无损。

2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。

1.装箱内容：
a)产品
b)说明书1份
c)合格证1份
3上海翔舜自动化成套设备有限公司浮球开关使用说明书。

日常维护1、定期清除浮球管及浮球上的污垢（周期视水质而定）。

2、检查环扣上的螺钉是否有松动。

开箱及检查1、包装应完好无损。

2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

3、装箱内容：a)产品1台b)使用说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流:对于 10W/125V AC 交流电压＜125V AC I＜1A50W/240V AC/200V DC 交流电压＜240V AC I＜1A直流电压＜200V DC I＜1A2、浮球开关连接在电路中，其起动电流必须小于1A。

3、浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。

4、浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。

5、浮球开关应避开大的变频器及大功率的电动机和电容器。

6、浮球开关所控制位置出厂前已设定好，请不要随意移动环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。

小型浮球液位开关使用说明书地址：陕西省宝鸡市英达路18号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、温度：-10℃～120℃（SUS 、Max200℃订制）；-20℃～80℃（PP）；-20℃～120℃（PVDF、Nylon等）2、耐压：0.3MPa （PVDF）；0.4MPa（PP）；6.4 MPa（Max）3、接点容量：50W/250V AC或200V DC；10W/110V AC；40W/250V AC4、最大切换电流：0.5A5、最大工作电流：1A(50W或40W)；0.5A(10W)6、最大开关电压：125V AC；240V AC或200V DC7、动作次数：106次以上注：温度超过80℃及压力超过0.5MPa时需订做。

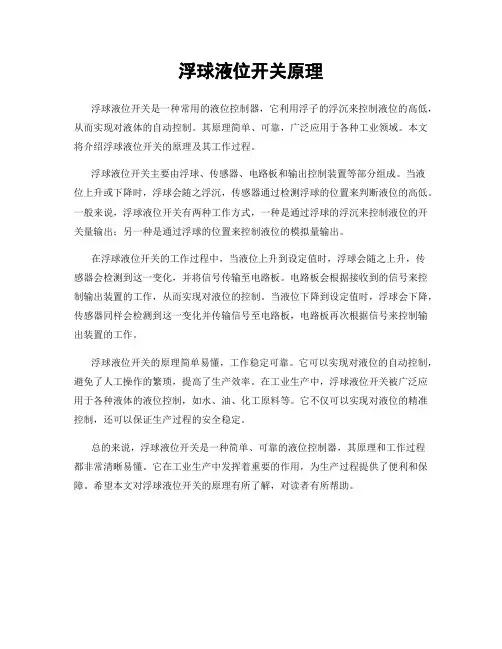

浮球液位开关原理
浮球液位开关是一种常用的液位控制器，它利用浮子的浮沉来控制液位的高低，从而实现对液体的自动控制。

其原理简单、可靠，广泛应用于各种工业领域。

本文将介绍浮球液位开关的原理及其工作过程。

浮球液位开关主要由浮球、传感器、电路板和输出控制装置等部分组成。

当液
位上升或下降时，浮球会随之浮沉，传感器通过检测浮球的位置来判断液位的高低。

一般来说，浮球液位开关有两种工作方式，一种是通过浮球的浮沉来控制液位的开关量输出；另一种是通过浮球的位置来控制液位的模拟量输出。

在浮球液位开关的工作过程中，当液位上升到设定值时，浮球会随之上升，传
感器会检测到这一变化，并将信号传输至电路板。

电路板会根据接收到的信号来控制输出装置的工作，从而实现对液位的控制。

当液位下降到设定值时，浮球会下降，传感器同样会检测到这一变化并传输信号至电路板，电路板再次根据信号来控制输出装置的工作。

浮球液位开关的原理简单易懂，工作稳定可靠。

它可以实现对液位的自动控制，避免了人工操作的繁琐，提高了生产效率。

在工业生产中，浮球液位开关被广泛应用于各种液体的液位控制，如水、油、化工原料等。

它不仅可以实现对液位的精准控制，还可以保证生产过程的安全稳定。

总的来说，浮球液位开关是一种简单、可靠的液位控制器，其原理和工作过程
都非常清晰易懂。

它在工业生产中发挥着重要的作用，为生产过程提供了便利和保障。

希望本文对浮球液位开关的原理有所了解，对读者有所帮助。

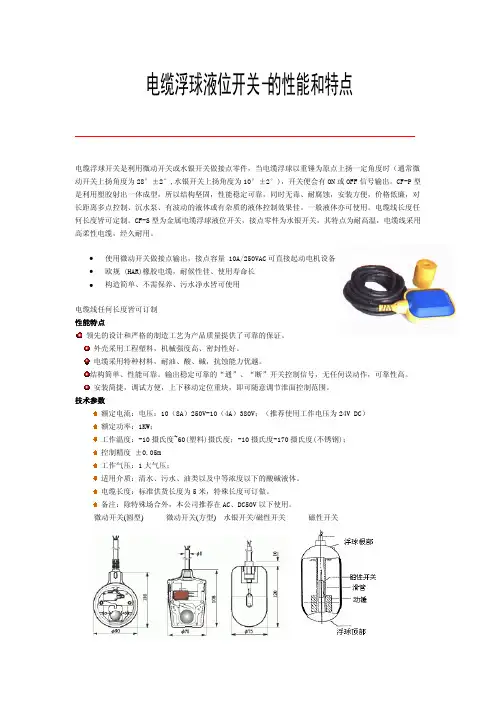

电缆浮球开关是利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常微• 使用微动开关做接点输出，接点容量 10A/250VAC 可直接起动电机设备 电缆线任何长度皆可订制动开关上扬角度为28°±2°,水银开关上扬角度为10°±2°)，开关便会有ON 或OFF 信号输出。

CF-P 型是利用塑胶射出一体成型，所以结构坚固，性能稳定可靠，同时无毒、耐腐蚀，安装方便，价格低廉，对长距离多点控制、沉水泵、有波动的液体或有杂质的液体控制效果佳。

一般液体亦可使用。

电缆线长度任何长度皆可定制。

CF-S 型为金属电缆浮球液位开关，接点零件为水银开关，其特点为耐高温，电缆线采用高柔性电缆，经久耐用。

• 欧规 (HAR)橡胶电缆，耐候性佳、使用寿命长 •构造简单、不需保养、污水净水皆可使用性能特点 领先的设计和严格的制造工艺为产品质量提供了可靠的保证。

外壳采用工程塑料，机械强度高、密封性好。

电缆采用特种材料，耐油、酸、碱，抗蚀能力优越。

结构简单、性能可靠。

输出稳定可靠的“通”、“断”开关控制信号，无任何误动作，可靠性高。

安装简捷，调试方便，上下移动定位重块，即可随意调节淮面控制范围。

技术参数额定电流：电压：10（8A）250V-10（4A）380V；（推荐使用工作电压为24V DC） 额定功率：1KW；工作温度：-10摄氏 度~60(塑料)摄氏度；-10摄氏度-170摄氏度(不锈钢)； 控制精度 ±0.05m 工作气压：1大气压 ；适用介质：清水、污水、 油类以及中等浓度以下的酸碱液体。

电缆长度：标准供货长度为5米，特殊长度可订做。

备注：除特殊场合外，本公司推荐在AC、DC50V 以下使动开关(圆型) 微动开关(方型) 水银开关/磁性开关 用。

微磁性开关电缆浮球液位开关－的性能和特点CS1-R NLP MAC-3（意大利）KEY-3 CF-P LPF-A3.15 (高温) CF-SA/B/C FQS/UQK-611达)安装说明 水系统使用“黑色”和“蓝色”的电线： 浮球在下水位时，接点是接通的状态 浮球在上水位时，接点是不通的状态 使用“黑色”和“褐色”的电线： ，浮球在下水位时，接点是不通的状态锤的装置法将浮球开关的电线从重锤的中心下凹圆孑轻轻推动锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。

浮球液位计的使用特点都有哪些浮球液位计如何操作浮球液位计是用于直接指示各种或承压容器内液位高度的指针式仪表，该表与工业设备上常用的玻璃管液位计相比较，它不怕分裂、示值更为清楚；尤其适用于对玻璃壁浮球液位计是用于直接指示各种或承压容器内液位高度的指针式仪表，该表与工业设备上常用的玻璃管液位计相比较，它不怕分裂、示值更为清楚；尤其适用于对玻璃壁有粘滞作用的油污类液体介质或有毒有害的介质的直接指示。

浮球液位计属纯机械结构，故在易燃易爆场所工作时，具有本质安全性。

其中有顶装式，可用于地下水池或油库等容器的液位指示。

具有较强抗振本领，可用于移动的装置，如车载的安装使用。

为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。

用户在安装使用前应先拆去卡箍，将浮球上升至密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。

浮球液位计在工业应用领域司空见惯，是基于阿基米德浮力原理和磁耦合作用设计的，浮球随着容器的液位变化而上下移动，由于磁性作用，浮球液位计的干簧管受磁性吸合；从而使传感器内电阻成线性变化，再由转换器将这个阻值的变化转换成4mA～20mA标准直流信号输出，实现远距离的液面检测和掌控。

浮球液位计以其结构简朴、操作简便、牢靠性好、精准度高、低消耗的特点，颇受人们欢迎，被广泛用于大坝（水库）水位的检测、污水处理、石油化工原材料储存、食品饮料和加油站地下库存等各种液罐的液位工业计量和掌控。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

浮球开关工作原理浮球开关是一种常见的液位开关，它主要用于控制液体的液位，并将液位信号转化为电信号输出。

浮球开关的工作原理基于浮力和重力的平衡关系，当液位变化时，浮球的位置也会发生变化，从而实现液位信号的检测和控制。

浮球开关通常由浮球、导杆、触点和外壳等组成。

浮球是一个空心的球体，内部充满了空气或其他浮力较大的物质。

当浮球浸入液体中时，浮力会使浮球浮起，而当液位下降时，浮球则会下沉。

导杆连接在浮球的顶部，用于传递浮球位置的变化。

触点则根据浮球的位置变化来实现开关的闭合和断开。

外壳则起到保护和固定的作用。

浮球开关的工作原理可以分为两个状态：闭合状态和断开状态。

在闭合状态下，浮球浸入液体中，浮力使得浮球上升，导杆推动触点闭合，形成通路，电流得以通过。

而在断开状态下，浮球离开液体，浮力减小，导杆下降，触点断开，通路断开，电流无法通过。

浮球开关的工作原理主要基于浮力的作用。

根据阿基米德原理，浮力等于浸入液体中的物体所排除的液体的重量，与物体的密度有关。

当浮球浸入液体中时，浮球所受到的浮力大于其自身的重力，导致浮球上升；而当浮球离开液体时，浮力小于重力，导致浮球下沉。

浮球开关的工作原理也与重力有关。

浮球开关的导杆连接在浮球的顶部，当浮球浸入液体时，浮力使得导杆上升；而当浮球离开液体时，重力使得导杆下降。

导杆的上升和下降会带动触点的闭合和断开，从而实现对电路的控制。

浮球开关具有简单、可靠的特点，广泛应用于液位控制领域。

它可以用于液体的加注和排放，液体的泵送和输送，以及液体的报警和保护等方面。

浮球开关的工作原理使其能够在液位变化较大的情况下依然能够准确稳定地工作，保证了系统的安全和可靠性。

总结起来，浮球开关的工作原理基于浮力和重力的平衡关系，通过浮球位置的变化来实现触点的闭合和断开，从而实现液位信号的检测和控制。

它具有简单可靠、操作方便等优点，广泛应用于各个领域。

浮球液位开关-百度百科
一、概述
嘉可仪表JK系列浮球液位开关把一个或多个磁簧开关固定在密闭的非导磁的导管内，当内部中空且固定有永久环形磁钢的浮球在液体浮力的作用下、沿导管接近磁簧开关时，磁簧开关在磁力的作用下触点闭合(ON);反之，当浮球远离磁簧开关时，触点断开(OFF)，从而输出一个或多个开(ON)或关(OFF)的信号，供报警提示或远程控制。

嘉可仪表JK系列浮球液位开关产品种类齐全，主要有连杆浮球液位开关、电缆式浮球液位开关、不锈钢浮球液位开关、小型浮球液位开关、侧装式浮球液位开关、顶装式浮球液位开关、防爆浮球液位开关、高温浮球液位开关等。

二、产品特点
1、磁簧开关的接点寿命可高达105次；
2、其原理简单，性能稳定可靠，应用范围广；
3、多种材质:SUS、PP、PVC、PVDF、PTFE 等；
4、多种过程连接方式，满足各种环境的需求。

三、技术参数
工作压力：小于2.5MPa；
工作温度：-35~180℃；
触点容量：250V，0.5A；
开关寿命：105次；
介质密度：0.5~2.0g/cm3；
防护等级：IP65；
介质粘度：≤0.8pa.s；
防爆标志：ExiallCT6，ExdllCT6；电气接口：M20x1.5内螺纹；
过程连接：法兰，螺纹，其它定制。

浮球液位控制器原理
UQK型浮球液位控制器由互为隔离的浮球组和触头组二大部分组成。

当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。

浮球液位控制器适用于对各种容器内液体的液体控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。

浮球液位开关结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。

与浮球液位计原理相似，但是浮球液位计输出的是准连续电信号；而浮球液位开关输出的是离散的开关信号。

浮球液位开关其实就是相当于一个限位开关，当液位低时，低液位开关合拢，控制水泵开启加水，到高液位时，高液位开关合拢，控制水泵停止。

不同的浮球液位开关也不一样，有的是常开，有的是常闭，在接线的时候注意一下就可以了。

浮球开关的原理
浮球开关是一种常用的液位控制器，其原理是基于浮力的作用。

当液位上升时，浮球会随着液位上升，浮球上的磁钢也会随之上升。

磁钢的上升会使磁场发生变化，从而影响到浮球开关内部的磁敏元件，使其输出信号，实现对液位的测量和控制。

浮球开关的结构比较简单，主要由浮球、磁钢、磁敏元件和外壳等部分组成。

其中浮球和磁钢位于液体表面，磁敏元件和外壳则位于液体外部。

当液位上升时，浮球会随着液位上升，磁钢也会随之上升，磁场发生变化，从而影响到磁敏元件的输出。

浮球开关的应用范围比较广泛，可以用于液位控制、液位报警、液位监测等方面。

其优点是测量范围广、精度高、可靠性好、安装和维护方便等。

同时，由于其结构简单、体积小、价格低廉等特点，使得其在工业生产和日常生活中都有广泛的应用。

浮球开关的选型需要考虑多个因素，如测量范围、精度、工作温度、介质种类、环境要求等。

同时，还需根据实际需求选择不同的安装方式和输出信号类型，以满足不同的应用场合。

浮球开关作为一种常用的液位控制器，其原理简单、结构紧凑、性能可靠，被广泛应用于液位控制、液位监测等领域，为工业生产和日常生活提供了重要的支持和保障。

浮球液位控制器原理
浮球液位控制器是一种常用的液位控制仪器，主要用于控制液体的进出量，以保持液体的恒定水平。

该仪器主要由浮球、浮杆、传感器等组成，其工作原理是依靠浮球的上升和下降来控制液位高低，从而实现液位的自动控制。

当液位下降时，浮球下沉，浮杆上升，传感器转换为电信号并发送到控制系统，控制系统再作出相应的调整措施，以增加液体的进入量，从而使液位保持在设定的范围内。

当液位上升时，浮球上升，浮杆下降，传感器再次转换为电信号并发送到控制系统，控制系统相应地减少液体的进入量，以保持液位不超过设定的上限。

通过这种方式，浮球液位控制器能够实现液面的自动控制，使生产过程更加稳定和可靠。

- 1 -。
