吸油烟机检验作业标准

广东星立方厨电集团有限公司吸油烟机成品检验作业指导书XLF/QC－03－08 B/1 广东星立方厨电集团有限公司吸油烟机成品检验作业指导书编制：苏志新审核：批准：2016年8月28日发布 2016年9月4日实施目录引用标准 (3)试验室条件 (3)试验用的仪器、仪表 (3)1.外观的检测方法 (3)2.铭牌标志的检测方法 (5)3.包装的检测方法 (6)4.附件的检测方法 (6)5.使用说明书检测方法 (6)6.各部件操作性能检测方法 (7)7.功能的检测方法 (8)8.自动清洗的检测方法 (8)9.调速功能的检测方法 (8)10.照明功能的检测方法 (8)11.开关的检测方法 (8)12.启动性能的检测方法 (8)13.电器安全性能的检测方法 (8)14.调速比的检测方法 (9)15.样品抽取方法 (9)16.抽样方案表 (10)17.单位产品判定方法 (10)18.批不合格判定 (10)19.检验批的组成 (11)引用标准本作业指导书参考使用下列文件，当下列文件的版本发生变更时，应考虑使用更为可靠的试验方法以确保检验的正确性和可靠性。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4706.1 家用和类似用途电器的安全第1部分：通用要求GB 4706.28 家用和类似用途电器的安全吸油烟机的特殊要求ATL/QC－03－08 A/1 吸油烟机成品外观内控标准（通用型）GB 17713 吸油烟机GB 1002 家用和类似用途单相插头插座型式、基本参数和尺寸GB/T 2828.1-2003 计数抽样检验程序第1部分GB 25939-2013 吸油烟机能效限定及能效等级试验室条件除对试验条件已作具体规定外，其余试验应在符合下面环境要求的室内进行。

1）室温为20 ℃±5 ℃，在每次试验过程中室温波动应小于5 ℃。

室温确定方法：在距灶具正前方、正左方及正右方各1 m处，将温度计感温部分固定在与灶具上端大致等高位置，测量上述三点的温度，取其平均值。

吸油烟机成品检验标准编制：审核：批准：受控状态：制定日期：实施日期：其余未标注事项参照国标/能效/环保标准：4706.1-2005 4706.28-2008 GB/T17713-2011 GB29539-2013 GB-T 26572-2011。

1、常规检验项目是指：必须全检的项目。

2、按批次检验项目是指：每批成品进/出仓前按批次抽检项。

3、型式试验项目是指：新开发阶段或常规批量生产的产品，每隔3个月做一次的项目。

4、油脂分离度和常规气味降低度可委外专业检测机构测试。

吸油烟机成品检验标准文件编号：KX-WI-00001-A版本号：A.0 第2页共11页序号检验项目技术要求/检验标准质量特性备注11 外观①烟机装配工艺、焊接工艺、拉丝打磨工艺等，具体技术要求祥见第6页。

②电源线路板，控制开关板等电器元件表面不应有破裂、露底和其它磕碰伤，电路板原件排列整齐，焊接工艺好，焊点圆滑光亮，无虚焊点。

电源板上的各插接线要有明确的功能标示。

③按键开关键帽要光滑，色泽均匀、涂层牢固，无刮花。

④塑料件部分全部要求阻燃；表面应光滑，色泽均匀，不应有破裂纹且无明显斑痕，划痕、凹缩和顶白缺陷，塑料件，无变形。

⑤铭牌，商标及其它标贴粘贴位置及内容正确，无倾斜、翘曲现象，色泽均匀，各线条间不能有渗色现象，字体清晰。

周边切口应平滑，边缘无锯齿状。

⑥整机无残留油污、手印等、从任意角度看表面都是干净的。

⑦整机包装完整，无破损、无二次封箱痕迹。

所有零部件应符合《吸油烟机零部件检验标准》详见第五项C视检、整机装配符合公司的产品外观质量检验标准要求。

外观检测环境：60Cm距离，自然光（40W的灯管），正前方观看，时间为10S。

2 标志A.外箱、机身、说明书标识参数一致，不允许漏贴。

B.机身标志贴纸内容必须含有：①产品名称、产品型号、结构类型；②制造厂名、Konse康星商标；③额定电压、额定频率；④额定电机功率、额定总功率、照明灯功率；⑤电路图、模压3C标志、商品码、条形码⑥合格证（合格证显示有检验合格PASS章、生产日期）⑦能效等级标志、产品环保使用年限标志、⑧注意事项或温馨提示标贴；C.外箱标识内容必须含有：①整机尺寸、毛重（kg）、净重（kg）②包装储运图示标志（防雨防潮、易碎品、层叠高度、勿踩踏等图标）③产品执行标准、产品名称、产品型号、制造厂名、商标、额定电压、额定频率、额定功率、照明功率、结构类型、控制方式、产品颜色、流水码、商品码。

烟机测试标准
烟机是用于油烟排气和空气净化的厨房设备，其性能和质量对于保障室内空气的清洁和燃气使用的安全非常重要。

以下是烟机测试的一些常见标准：
1. 基本参数测试：包括烟机的外观尺寸、重量、额定电源电压、额定功率等基本参数的测试。

2. 抽油烟效果测试：评估烟机对油烟的抽取效果，包括油烟排放的浓度、排放速率、排放效率等参数的测试。

此项测试可以通过实验室设置烟雾源，模拟真实的油烟情况进行测试。

3. 噪音测试：测试烟机在工作过程中产生的噪音水平。

这个测试需要在标准的测试环境中进行，以确保测试结果的可比性。

4. 风量测试：评估烟机的排气能力，包括风量大小、静压损失等参数的测试。

这个测试可以通过在烟机排气口设置风量仪器进行测量。

5. 能耗测试：评估烟机的能耗水平，包括工作时的电能消耗等参数的测试。

这个测试可以通过连接烟机到电源仪器进行测量。

6. 安全性能测试：评估烟机的安全性能，包括过热保护、漏电保护、耐火性能等的测试。

这个测试可以通过连接烟机到相关测试设备进行检验。

以上仅列举了一些常见的烟机测试标准，具体的测试要求和方
法还会根据不同的国家或地区的标准和要求而有所不同。

为了确保烟机的质量和性能，建议在购买烟机时选择符合当地相关标准的产品，并由专业人士进行安装和检验。

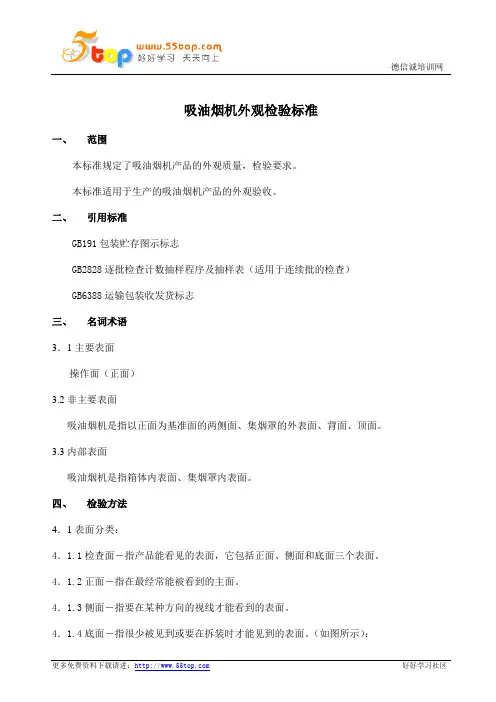

吸油烟机外观检验标准一、范围本标准规定了吸油烟机产品的外观质量，检验要求。

本标准适用于生产的吸油烟机产品的外观验收。

二、引用标准GB191包装贮存图示标志GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB6388运输包装收发货标志三、名词术语3．1主要表面操作面（正面）3.2非主要表面吸油烟机是指以正面为基准面的两侧面、集烟罩的外表面、背面、顶面。

3.3内部表面吸油烟机是指箱体内表面、集烟罩内表面。

四、检验方法4．1表面分类：4．1.1检查面－指产品能看见的表面，它包括正面、侧面和底面三个表面。

4．1.2正面－指在最经常能被看到的主面。

4．1.3侧面－指要在某种方向的视线才能看到的表面。

4．1.4底面－指很少被见到或要在拆装时才能见到的表面。

（如图所示）：4．2检查条件：4.2.1环境光亮度应在600-1000LUX的光线，且光源应高于检查者的头部。

4.2.2环境四周不能有反光面。

4.2.3人眼与被测的零件的距离应保证在40cm，且与检测零件的角度为45°，（如图所示）5.3检查范围时间如下：五、吸油烟机外观验收要求5.1主要表面a.不锈钢面板：表面光洁，色泽一致，边缘整齐，不得有披锋、皱折、刮手毛刺等加工缺陷；焊点美观、不得有凹瘪，无明显划痕，不明显划痕位置只能在面板边缘，其长度≤5mm，且出现的处数不得超过2处且相距应大于200mm；b.塑料件：表面光滑、色泽均匀，清洁，无裂纹、划痕、变形、杂色、收缩痕、熔接痕，无明显的斑痕、飞边、色差、凹陷以及明显注不满等不良；其飞边不超过0.5mm；c.喷涂色泽均匀，附着牢固，无剥离，无气泡，无流漆，喷涂颜色基本一致；喷涂沙粒不得大于ф1，且处数不超过2处，间距大于300mm；d.镀度件：镀层光滑，细致，色泽均匀，无划痕、针孔，毛刺不超过0.2mm；5.2非主要表面a.不锈钢面板：表面光洁，色泽一致，边缘整齐，不得有披锋、皱折、刮手毛刺等加工缺陷；不得有明显碰凹瘪、划痕，其长度≤8mm，且出现的处数不得超过3处且相距应大于200mm；a.塑料件：表面光滑、色泽均匀，清洁，无裂纹、变形，，无明显的划痕、杂色、收缩痕、熔接痕、斑痕、飞边、色差、凹陷以及明显注不满等不良；其划痕长度不大于10mm，不超过3条；杂色不大于ф1，且总数不超过5处，相距100mm以上，其飞边不超过0.5mm；c.喷涂色泽均匀，附着牢固，无剥离，无流漆，喷涂颜色基本一致；喷涂沙粒不得大于ф1，且处数不超过2处，间距大于300mm；气泡不得大于ф1，且处数不超过8个/dm2；d.电镀件：镀层光滑，细致，色泽均匀，无明显划痕、针孔，毛刺不超过0.2mm；5.3内部表面喷涂件全部喷涂到位，不允许局部露喷或露底或生锈现象，各焊接件牢固可靠。

电器有限公司吸油烟机成品检验标准一．参考标准：本标准对吸油烟机的术语、技术要求、试验方法、检验规则、标志、包装、运输、储存的条文要求统一了规定。

本标准依据中华人民共和国国家标准GB/T 17713-1999《吸油烟机》制定。

本标准安全要求执行GB4706.28-1999《家用和类似用途电器的安全吸油烟机的特殊要求》，并依据消费者使用需求对主要性能、安全指标，进行了重新修正提高。

本标准与GB/T 17713-1999和GB4706.28-1999两个标准共同使用。

本标准一经实施，产品将严格按照本标准的规定组织生产.1．内容与范围本标准规定了吸油烟机的术语、分类与技术要求、抽样、试验方法、出厂检验项目等。

本标准适用于安装在家用烹调炉具、灶具或类似用途的器具上部的电动吸油烟机的安全，其额定电压不超过250V。

2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，其最新版本用于本标准GB4706.1-2005 家用和类似用途电器的安全第一部分：通用要求GB4706.28 -1999 家用和类似用途电器的安全吸油烟机的特殊要求GB/T17713 -1999 吸油烟机GB/T755 旋转电机基本技术要求GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829 逐批检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T1006 白炽灯座、形式、基本参数和尺寸GB1406 螺旋式灯头的型式和尺寸GB/T4214 家用电器及类似用途器具噪声测试方法第1部分：通用要求3. 术语3.1 主电机用于驱动吸油烟机叶轮的电机3.2 正常工作状态吸油烟机在正常使用下且不接排风管工作时的状态4. 技术要求4.1 产品应符合本标准的要求,并按规定程序所批准的图样及技术文件制造4.2 总体要求GB4706.1-2005中的第4章适用4.3 试验的一般条件GB4706.1-2005中的第5章适用吸油烟机的测试一般环境:A)温度:-15℃～40℃ B):相对湿度:不大于90%(25℃) C):海拔高度:不超过1000m二．重要检查项目：5 外观、包装5.1 吸油烟机的整体外观无明显毛刺、划痕、脏污、开裂、变形和其它磕碰伤，接口及各部件安装应平整服帖.点焊均匀美观、无焊穿现象，间隙均匀.5.2 吸油烟机的喷涂件表面应平整光滑、色泽均匀、结合牢固、不应有明显的流痕、露底、起皮、麻点及碰伤。

标准油烟检测技术要求
一、概述油烟检测是确保厨房油烟排放符合标准的重要环节，对于保障环境和人体健康具有重要意义。

本篇文章将介绍标准油烟
检测的技术要求，包括检测设备、检测方法、检测标准等方面。

二、检测设备 1. 抽油烟机：应选择性能稳定、排烟效果好的抽油烟机，以确保检测结果的准确性。

2. 检测仪器：应使用符合
标准的油烟检测仪器，如油烟浓度检测仪、油烟颗粒物检测仪等，
以确保检测数据的准确性。

3. 检测工具：包括计时器、尺子、记
号笔等，用于辅助检测过程。

三、检测方法 1. 采样点选择：应在厨房排烟口附近选择采样点，避开通风口和空气流动方向。

2. 采样时间：采样时间应不少
于30分钟，以确保数据的准确性。

3. 采样流程：先打开抽油烟机，关闭燃气设备后，进行采样，记录数据。

四、检测标准 1. 油烟浓度标准：油烟浓度应符合国家相关标准要求，不得超过一定浓度。

2. 油烟颗粒物标准：油烟颗粒物应
控制在一定范围内，不得对人体健康造成危害。

3. 厨房通风标准：厨房应具备良好的通风条件，确保油烟排放畅通，减少油烟对环境
的污染。

五、结论综上所述，标准油烟检测的技术要求包括检测设备、检测方法、检测标准等方面，应选择性能稳定的抽油烟机和符合标
准的检测仪器进行检测，采样点选择合理，采样时间充足，油烟浓
度和颗粒物控制在合理范围内，以确保厨房油烟排放符合标准，保
障环境和人体健康。

烟机测试标准随着厨房电器的普及和发展，烟机作为厨房中不可或缺的设备之一，其性能和质量的要求也越来越高。

为了确保烟机的正常运行和安全使用，需要进行严格的测试。

本文将介绍烟机测试的标准和要求。

一、外观检查烟机外观应该整洁、无划痕和变形，金属件表面应无锈蚀和漆面脱落等现象。

按下所有按钮，检查按钮灵敏度和按键反馈是否正常，是否存在卡键或松动等问题。

二、噪音测试烟机在工作时会产生噪音，为了保证用户的使用体验，需要对其噪音进行测试。

测试时应将烟机置于静音室中，使用专业测试仪器测量不同档位下的噪音水平。

根据相关标准，烟机在最高档位下的噪音水平应在50分贝以下。

三、抽油烟效率测试烟机的主要功能是抽油烟，因此其抽油烟效率是一个重要指标。

测试时应使用标准烟雾气溶胶，并将其释放在烟机前方。

通过测量前后的烟雾浓度差异，计算烟机的抽油烟效率。

根据相关标准，烟机的抽油烟效率应达到90%以上。

四、风量测试烟机的风量大小与其排风能力直接相关。

测试时应使用专业测试仪器，在不同风速档位下测量烟机的风量。

根据相关标准，烟机在最高档位下的风量应达到15立方米/分钟以上。

五、电机功率测试烟机的电机功率直接影响其排风效果和能耗。

测试时应使用专业测试仪器，测量烟机在不同档位下的功率消耗。

根据相关标准，烟机的最大功率消耗应控制在200瓦以下。

六、安全性测试烟机作为一种电器产品，其安全性是用户购买的重要考虑因素之一。

测试时应检查烟机是否符合相关安全标准，如是否具有漏电保护装置、过热保护装置等。

同时还需要测试烟机在长时间运行后的温度升高情况，以确保其不会对周围环境产生安全隐患。

七、耐用性测试烟机作为家电产品，需要具备一定的耐用性。

测试时应模拟长时间使用情况，检查烟机各部件的耐久性和可靠性。

如按键的使用寿命、电机的寿命等。

在测试过程中，需要记录下烟机的工作时间和测试结果，以评估其耐用性。

总结：烟机测试标准主要包括外观检查、噪音测试、抽油烟效率测试、风量测试、电机功率测试、安全性测试和耐用性测试等。

吸油烟机类商品品质抽检规范前言为维护自营商品品质、保护消费者的合法权益，将不定期对商品进行抽检，抽检商品委托国家认定的第三方质检机构进行检测判定。

一旦发现商品品质存在问题，将依据双方协议要求，要求供应商承担违约责任，情节严重的将根据相关服务条款作终止合作处理。

自营吸油烟机类商品品质抽检规范由制定，有权对本规范进行相关修订。

第一章适用范围本规范适用于自营吸油烟机类商品；包括安装在家用烹调炉具、炉灶或者类似用途的器具上部的电动吸油烟机。

第二章抽样方式2.1采用购买线上店铺的商品的方式。

2.2采用抽检线下仓库中的商品的方式。

如抽样无法满足检验要求，只检验其中一部分项目。

第三章检验依据3.1下列文件凡是标注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。

凡是不标注日期的引用文件，其最新版本适用于本规范。

GB/T 17713-2011《吸油烟机》GB 4706.1-2005《家用和类似用途电器的安全第 1 部分：通用要求》GB 4706.28-2008《家用和类似用途电器的安全吸油烟机的特殊要求》GB 19606-2004《家用和类似用途电器噪声限值》GB 29539-2013《吸油烟机能效限定值及能效等级》3.2经备案现行有效的企业标准及产品明示质量要求相关的法律法规，部门规章和规定。

3.3强制性标准应按标准明示的正式实施日期实施；如无明示产品标准，则按照相应产品类目应强制执行的吸油烟机安全标准进行检验及判定。

第四章检验方国家认定的具有 CMA 资质的第三方质检机构。

第五章检验要求5.2吸油烟机生产许可证许可范围内的产品属于吸油烟机生产许可证许可范围内的产品按照产品执行标准中规定的检测项目进行检测。

若产品执行企业标准，生产单位需提供对应备案的企业标准辅助判定。

5.3进口商品进口商品按照国内同类产品执行的相关标准的检测项目进行检测。

第六章判定原则6.1判定总则产品品质检测项目按国家、行业、地方标准及法规要求进行质量判定。

抽油烟机产品检验要求抽油烟机是一种用于厨房排烟和净化空气的设备，它能有效地去除油烟、烟雾和异味，提供一个清洁的烹饪环境。

为了确保抽油烟机的质量和安全性能，需要进行产品检验。

下面是抽油烟机产品检验的要求。

一、外观检验1.检查产品外观是否完好无损，无明显的划痕、凹陷或变形等缺陷。

2.确认产品的颜色和涂层是否均匀、光泽度是否符合要求。

二、安全性能检验1.检查产品的电气绝缘性能是否符合国家标准，包括绝缘电阻、绝缘耐压等检测。

2.测试产品的插头和插座是否符合国家标准，确认接地线是否正确连接，并进行对插座的电流、电压等参数检测。

3.检查产品的电线是否合格，并进行电线最大负载能力检测。

4.测试产品的电机性能，包括电机启动是否正常、运转是否平稳、转速是否稳定等。

5.检查产品的风量和排风效果是否符合规定要求。

三、噪音检测1.测试产品在不同工作状态下的噪音水平，并与国家标准进行比对。

2.检查是否存在异常的噪音源，确认产品的工作噪音是否符合要求。

四、油烟净化效果检测1.检测产品的油烟净化效果，包括对烟雾颗粒、异味等进行检测，并确认产品是否能达到国家标准。

2.检查产品是否存在油烟净化达不到要求的情况。

五、控制系统检测1.检查产品的控制面板是否正常工作，各功能按键是否敏感，显示屏是否清晰。

2.检测产品的控制系统是否能够准确识别输入的指令，并正确执行相应的操作。

六、可靠性检测1.进行产品的耐久性测试，包括开机启动次数、不同工作环境下的运行稳定性等。

2.对产品的胶合部分进行检测，确认胶合强度是否符合要求。

七、能效标识检测根据国家相关标准，测试产品的能效标识是否符合要求，并确认产品能效等级。

八、其他检测检测产品的附加功能、配件等是否符合规定要求或者广告宣传。

通过以上抽油烟机产品检验要求，可以确保抽油烟机的质量和安全性能符合要求，并提供给消费者一个高品质、高效的使用体验。

吸油烟机零部件检验标准物料名称电机型号通用重要度 A序号检验项目技术要求检验方法抽样方案缺陷分类1 外观1、电机各部分应无明显的缺陷，引线及护套无任何的损坏，且表面无脏污物附着。

2、电镀件的镀层应光滑细密，色泽均匀，不应有明显的斑点、针孔、气泡和脱落现象。

3、电机的标识牌字迹清晰，容易辨认，耐擦。

其内容应包括制造厂名、型号、技术参数、生产日期。

视检S-4AQL=6.5C2 外形尺寸、引线及轴的检查1、外形尺寸应符合安装要求或样品、图纸一致。

2、引线长度，护套长颜色与样品一致。

3、每根引线的截面积不小于0.5mm2视检直尺千分尺S-4AQL=4.0B3 空载试验与线颜色判别1、电机在额定电压、额定频率下空载运转到稳定时应测出空载慢速电流、快速电流，误差为±20mA2、引线颜色，快、慢、电容线与及N应与其所标识的功能相符。

3、空转时，电机无异常音。

视检电流表接入额定电压，听声音S-4AQL=4.0B4 端子导线连接强度导线端子，以30N静压力扯，应无松脱断线弹簧拉力器S-4AQL=6.5C5 低压启动、高压运转测试1、慢速对应180V，电机能启动，快速对应242V时能正常工作；断续频繁起动均无机械撞击、电磁声及刺耳的机械摩擦声。

2、电机庄旋转方向符合要求，运转平稳、声音均匀、无异声、振动及停滞现象。

3、电机轴伸出一半处的径向跳动≤0.5mm调压器听觉S-4AQL=4.0B6 耐压测试不带电的金属外壳与各线间施加1800V、50H Z、5mA3S耐压试验，不发生击穿或闪络现象。
