吸油烟机作业指导书(实用模板)

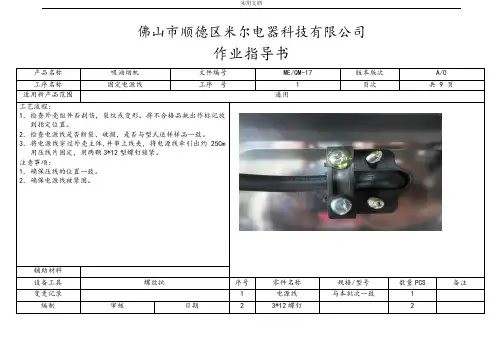

佛山市顺德区米尔电器科技有限公司作业指导书产品名称吸油烟机文件编号ME/QM-17 版本版次A/0 工序名称固定电源线工序号 1 页次共 9 页适用新产品范围通用工艺流程：1．检查外壳组件否刮伤，裂纹或变形。

将不合格品挑出作标记放到指定位置。

2．检查电源线是否断裂、破损，是否与型式送样样品一致。

3．将电源线穿过外壳主体,并串上线夹，将电源线牵引出约25Cm用压线片固定，用两颗3*12型螺钉锁紧。

注意事项：1．确保压线的位置一致。

2．确保电源线被紧固。

辅助材料设备工具螺丝批序号零件名称规格/型号数量PCS 备注变更记录 1 电源线与本批次一致 1 编制审核日期 2 3*12螺钉 22012-8-20 3 线夹/压片一套4佛山市顺德区米尔电器科技有限公司作业指导书产品名称吸油烟机文件编号ME/QM-17 版本版次A/0 工序名称装电机、风轮、固定涡轮工序号 2 页次共 9 页适用新产品范围通用工艺流程：1．检查电机是否和本批次的一致，是否转动灵活，风轮是否有毛刺、刮花。

将不合格品挑出，放到指定的不合格品区域。

2．将电机引线穿过涡轮引线孔，用M4*8的自攻螺钉将电机紧固在涡轮上。

3．检查烟道组件是否漏装配件，将烟道套好胶圈；用3.5*12螺钉将烟道固定到主体上。

4．将风轮中心孔位对着电机主轴，按方向压下,并用花螺母将其固定到电机上。

注意事项：1．电机应转动灵活。

2．胶圈应固定平整。

3．风轮不可有变形，转动应灵活。

4．应不可压伤电机引线。

图示：辅助材料序号零件名称规格/型号数量PCS 备注设备工具螺丝批 1 烟道组件 1变更记录 2 电机 1编制审核日期 3 M4*8螺钉 52012-8-20 4 风轮 15 风轮固定螺母 1佛山市顺德区米尔电器科技有限公司作业指导书产品名称吸油烟机文件编号ME/QM-17 版本版次A/0 工序名称装开关工序号 3 页次共 9 页适用新产品范围通用工艺流程：1．首先检查开关是否运动灵活以及按键是否有杂色，裂纹或变形等现象，将不合格品挑出并作标识放到指定的区域；2．先将开关面罩放置于钢化玻璃里面的按键孔位，用螺丝将其紧固注意事项：1．每组螺丝打第一颗时不能紧固，紧固第二颗后再打紧第一颗；2．所有螺丝不能有松动或打滑现象；图示：辅助材料控制标识贴纸设备工具电批序号零件名称规格/型号数量PCS 备注变更记录 1 主体组件上工位 1编制审核日期 2 按键与本批次一致 12012-8-20 3 自攻螺丝M3X6 24 灯泡/灯座与本批次一致一套佛山市顺德区米尔电器科技有限公司作业指导书产品名称吸油烟机文件编号ME/QM-17 版本版次A/0 工序名称★接线工序号 4 页次共9页适用新产品范围通用工艺流程：1. 检查各内部线是否连有无破损, 各零件有无装错或漏装。

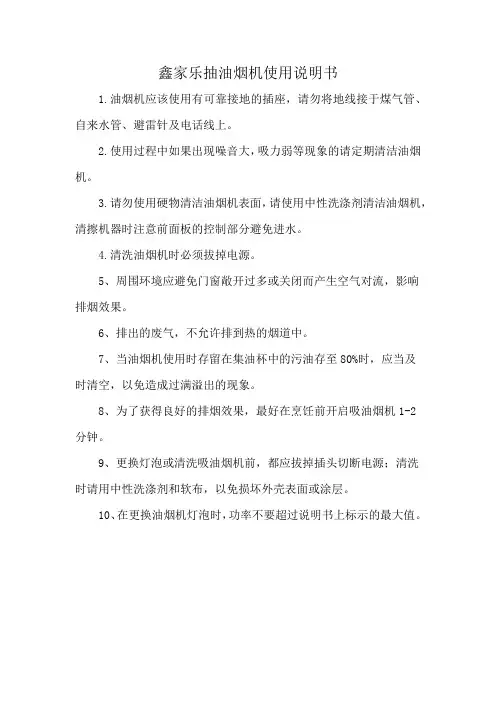

鑫家乐抽油烟机使用说明书
1.油烟机应该使用有可靠接地的插座，请勿将地线接于煤气管、自来水管、避雷针及电话线上。

2.使用过程中如果出现噪音大，吸力弱等现象的请定期清洁油烟机。

3.请勿使用硬物清洁油烟机表面，请使用中性洗涤剂清洁油烟机，清擦机器时注意前面板的控制部分避免进水。

4.清洗油烟机时必须拔掉电源。

5、周围环境应避免门窗敞开过多或关闭而产生空气对流，影响
排烟效果。

6、排出的废气，不允许排到热的烟道中。

7、当油烟机使用时存留在集油杯中的污油存至80%时，应当及
时清空，以免造成过满溢出的现象。

8、为了获得良好的排烟效果，最好在烹饪前开启吸油烟机1-2
分钟。

9、更换灯泡或清洗吸油烟机前，都应拔掉插头切断电源；清洗
时请用中性洗涤剂和软布，以免损坏外壳表面或涂层。

10、在更换油烟机灯泡时，功率不要超过说明书上标示的最大值。

烟机作业指导书一、施工准备（一）、公用烟道相关要求1、主体单位需保证公用烟道主烟道畅通。

主副烟道内不宜存有杂物。

2、烟道上装防回烟止回阀口径不宜太小，基于油烟机大风量考虑，该预留孔孔径以15-17cm 为宜。

据据相关实验数据：油烟机烟管直径为17cm，在标准环境下风量可以达到17m3/min ,如果公用烟道口径只有10-12cm，测试风量只有7.3m3/min，噪音提高3-5 个分贝，对客户的实际使用影响较大。

3、考虑到用户实际使用烟机效果，户型设计时应考虑到避免烟机风管过长、风管拐弯过多现象。

一般风管长度1.5m 以下、一个拐弯为宜，不宜出现两个以上拐弯，否则对吸烟效果有影响。

应避免出现如下情况的出现。

（二）、烟道防回烟止回阀相关要求烟道防回烟止回阀应质量可靠，密封性、防回烟等功能必须可靠。

烟道防回烟止回阀与油烟机相应型号风管大小一致。

（三）、吊顶预留检修孔等相关要求1、烟道止回阀附近的吊顶上，应留有合适的检修孔，便于后期故障排查。

2、吊顶上风管预留通道位置和大小应合适。

二、工艺流程确定安装高度→打孔安装挂脚→挂机→安装烟机止回阀及风管→试机三、施工方法及工艺要求（一）、安装工艺1、烟机8008 挂角和机体的安装第一步：确定安装高度和打孔位置。

据说明书，安装高度（锅架顶端到油烟机底部）650mm 以上、750mm 以下。

安装高度确定好后，用相关工具确定打孔位置。

第二步：打孔安装挂脚等。

用直径为8mm 的钻头钻深度为50-60mm 的四个孔，将塑料膨胀管压入孔内，再用随机配备的4 枚ST4.8X50 木螺钉将挂脚可靠固定。

在距离四孔高度65mm 处，钻出一个直径为10mm（不可过大），深度为40-45mm 的孔，将M6 金属膨胀管塞入孔内。

第三步：挂机。

将机体后部的挂孔对准挂脚的挂钩按压滑入，用手晃动机体看是否挂牢。

待机体安装到位后，在M6 金属膨胀管上装入挂脚限位块、垫片，旋紧螺母。

2、安装烟机止回阀和风管用8 颗ST4X18 的自攻螺钉将止回阀密封圈与止回阀固定在机体顶部的出风口处。

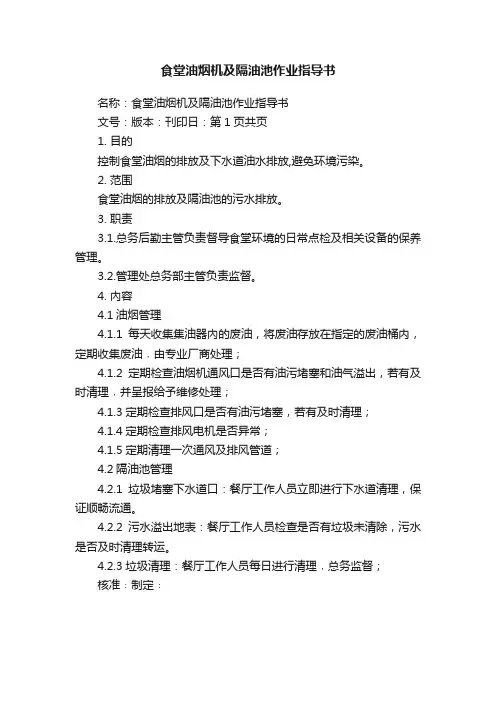

食堂油烟机及隔油池作业指导书
名称：食堂油烟机及隔油池作业指导书
文号：版本：刊印日：第1页共页
1. 目的
控制食堂油烟的排放及下水道油水排放,避免环境污染。

2. 范围
食堂油烟的排放及隔油池的污水排放。

3. 职责
3.1.总务后勤主管负责督导食堂环境的日常点检及相关设备的保养管理。

3.2.管理处总务部主管负责监督。

4. 內容
4.1油烟管理
4.1.1每天收集集油器內的废油，将废油存放在指定的废油桶内，定期收集废油﹐由专业厂商处理；
4.1.2定期检查油烟机通风口是否有油污堵塞和油气溢出，若有及时清理﹐并呈报给予维修处理；
4.1.3定期检查排风口是否有油污堵塞，若有及时清理；
4.1.4定期检查排风电机是否异常；
4.1.5定期清理一次通风及排风管道；
4.2隔油池管理
4.2.1垃圾堵塞下水道口：餐厅工作人员立即进行下水道清理，保证顺畅流通。

4.2.2污水溢出地表：餐厅工作人员检查是否有垃圾未清除，污水是否及时清理转运。

4.2.3垃圾清理：餐厅工作人员每日进行清理﹐总务监督；
核准﹕制定﹕。

NO.NO.序铝箔出风管样本1根、防烟宝样本1只、共用罩样本1只拟 制审 核会 签标准化批 准页 码辅助材料相关记录表设备工具、夹具日期更改内容更改者审核者作 业 示 意 图作 业 内 容 和 标 准<01> 结合《预埋烟管作业图册》向客户提出问题，客户回答有一个“否”的就向客户说明理由，在现场环境达到预埋要求时再次和公司预约上门；【图1】<02> 看图询问客户厨房吊顶和烟道情况；【图2】<03> 看图询问客户厨房的防回烟装置（防烟宝）是否安装；【图3】<04> 看图向客户讲解烟管预埋后的效果；【图4】<05> 看图向客户讲解为什么石膏板吊顶要留出检修口；【图5】注意事项： 1、场景1指的是：客户在终端购机或者专程到销售终端咨询预埋烟管服务时，现场的销售人员向客户介绍预埋烟管的操作事宜，目的在于让预埋烟管的时间和厨房装修进度能够很好的配合；2、向客户介绍时，为了能让客户达到很好的接受效果，现场人员尽量通过“可视图片+话术”的方式向客户做出说明；3、此工序由终端销售人员操作。

PCS3分钟工序名称工序号01受控作业工时单位文件编号版 本A01PCS油烟机预埋烟管作业指导书产品型号物料明细表通用版物料名称(规格)数量单位物料名称数量预埋烟管作业图册1PCS【图1】【图4】【图3】【图2】【图5】序拟 制审 核会 签标准化批 准页 码辅助材料相关记录表设备工具、夹具日期更改内容更改者审核者PCS作 业 示 意 图作 业 内 容 和 标 准<01> 客户电话预约预埋烟管服务时，信息员电话询问客户厨房的装修进度，向客户提出问题，客户回答有一个“否”的就向客户说明理由，在现场环境达到预埋要求时再次和公司预约上门；【图1】<02> 如果服务中心有能力提供打墙洞、玻璃开孔等服务的，信息员负责协调外协单位按时上门； <02>如果用户家环境符合预埋烟管条件时，信息员进行创建工单；注意事项： 1、场景2指的是：客户致电服务中心要求提供预埋烟管服务时，在线的信息员需要向客户询问厨房装修进度的一些问题，通过这样的沟通使得预埋烟管的上门时间和厨房吊顶进度配合的更好；2、服务工程师没有能力处理的问题，要让用户通过装修公司解决，装修公司不予配合时暂时不能安排上门； 3、此工序由在线的信息员或总部呼叫中心坐席人员操作。

尊敬的用户：由衷地感谢您选购万家乐牌吸油烟机。

在您安装使用本产品前，请仔细阅读随机附带的使用说明书以及各个文件。

阅后，请与购机发票一起妥善保管，以备日后查阅。

本产品执行国家标准：GB4706.28-2008GB29539-2013GB/T 17713-2011GB 4706.1-2005吸油烟机使用说明书使用产品前请仔细阅读本使用说明书, 并妥善保管为了避免对使用人员及其他人员造成危害及财产损害，请仔细阅读以下有关安全的重要事项，敬请严格遵守，并在充分理解内容的基础上正确使用。

使用前，请您仔细阅读本说明书并严格按照说明书规定使用，如因对本产品使用不当而造成的人身伤害、财产损失，本公司不承担任何法律责任。

安全须知本说明书中内容及参数与实物有差异，或吸油烟机设计上因改动与说明书中有差异，不另行说明，以实物为准。

重要信息吸油烟机长期不使用时，请将电源插头从插座中拔出来。

新吸油烟机的安装如发现附件与说明书不符，请与当地经销商或服务中心联系。

请以环保的态度处置可回收的包装材料，以保持一个良好的环境。

请勿让儿童玩耍塑料薄膜和包装箱，这可能会产生窒息事故，所以请让包装材料远离儿童，包装材料不是玩具。

旧吸油烟机的处理当旧的吸油烟机无法使用时，请剪断电源线使其无法通电使用。

旧的吸油烟机中包含可再利用的材料，请协助处理或回收利用，从而对环境保护做出贡献。

使用新吸油烟机之前如发现吸油烟机有明显的损坏，请勿安装使用，请立即与当地经销商或服务中心联系。

为确保您能正确地、更安全地使用本吸油烟机，在使用之前请您仔细阅读您所购买的吸油烟机的使用说明书，并严格遵守使用说明书中的注意事项。

产品中有害物质的名称及含量根据中华人民共和国《电器电子产品有害物质限制使用管理办法》，列出了本产品中可能包含的有害物质的名称和含量。

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家电器电子产品相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

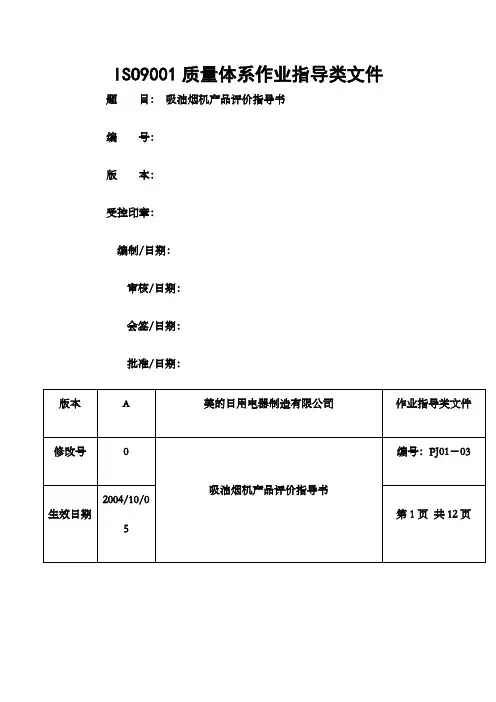

ISO9001质量体系作业指导类文件题目：吸油烟机产品评价指导书
编号：
版本：
受控印章：
编制/日期：
审核/日期：
会签/日期：
批准/日期：
1、目的
指导员工对佛山市美的日用电器制造有限公司（以下简称公司）生产的吸油烟机产品进行评价、试验。

2、适用范围
适用于对本公司生产的（包括OEM/ODM方式生产的）产品进行评价试验检查。

3、试验样件的构成
3.1 公司新开发的产品在批量生产前送样进行的产品评价试验；
3.2 公司新开发的产品在小批量生产时抽样进行的产品评价试验；
3.3 公司品控中心每年（或半年）对生产产品的年度型式（审查）试验；
3.4 批量生产中当产品的某些元件、材料或结构产生变更时，由品控中心根据需要或
其它相关部门在需要时向品控中心提出申请进行的相应试验验证；
3. 5公司生产的客户品牌产品，根据客户的需要安排进行的相应试验。

4、检验和试验方式
4.1 试验方式包括以下三种方式：
A 国家、省、市的质量监督部门对公司产品的监督检查；
B 公司相关部门提出申请，由外部机构进行的委托检验；。

抽油烟机的安装使用及维护范本一、安装1. 准备工作在安装油烟机之前，您需要完成以下准备工作：a. 确定安装地点：选择一个距离炉灶合适的位置安装油烟机，确保油烟机可以有效地排出烟雾。

b. 测量空间尺寸：使用测量工具准确测量安装空间的尺寸，以便选择合适尺寸的油烟机。

c. 收集所需材料：确定安装所需材料，如螺丝、墙壁塞等。

2. 安装步骤按照以下步骤安装油烟机：a. 固定支架：使用螺丝将油烟机支架固定在安装位置上。

b. 安装油烟机：将油烟机放置在支架上，并使用螺丝将其固定。

c. 连接排烟管道：将排烟管道与油烟机连接，并使用密封胶带进行密封，以确保烟雾排放顺利。

d. 接通电源：将油烟机的电源线与电源插座连接，确保正常供电。

二、使用1. 开关操作a. 打开电源：将油烟机的电源开关打开，确认油烟机可以正常工作。

b. 选择风速：根据需要，选择合适的风速档位。

根据油烟的量和浓度，可以选择高、中、低三档风速。

2. 使用注意事项a. 使用前清洁：在使用油烟机之前，应确保其周围没有油污和杂物，以免对工作效果产生影响。

b. 使用时保持清洁：定期清洁油烟机的油网和油杯，以防止油污积累过多影响排烟效果。

c. 注意风力调节：在烹饪时，根据油烟的多少和炒炸的火力大小，合理调节油烟机的风速档位，以确保油烟排放畅通。

d. 关闭油烟机：在烹饪结束后，应及时关闭油烟机的电源开关。

三、维护1. 定期清洁a. 清洁油网：定期拆下油网进行清洗，可使用温水加少量中性洗涤剂进行清洗，然后晾干后重新安装。

b. 清洁油杯：定期将油杯取出清洗，可使用中性洗涤剂进行清洗，并用清水冲洗干净后，待干燥后重新安装。

2. 检查电源线定期检查油烟机的电源线是否有破损、老化等情况，若发现问题应及时更换。

3. 观察工作状态每次使用油烟机后，应观察其工作状态是否正常，如发现噪音过大、排烟不畅等异常情况，应及时进行维修或更换部件。

4. 定期维护定期请专业人员对油烟机进行维护保养，如清洗内部过滤层、检查电路等，以确保油烟机的正常工作。

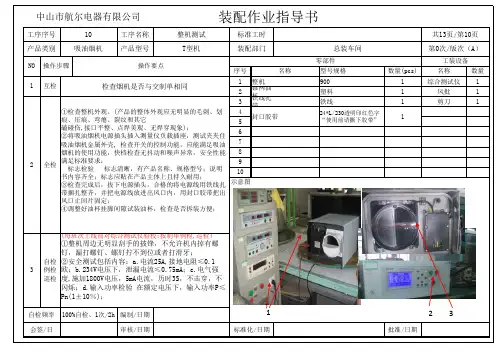

中山市航尔电器有限公司
装配作业指导书
工序序号 产品类别
10 吸油烟机
工序名称 产品型号
整机测试 T型机
标准工时 装配部门
NO 操作步骤
操作要点
序号
名称
1 互检
检查烟机是否与交制单相同
①检查整机外观。(产品的整体外观应无明显的毛刺、划 痕、压痕、弯瘪、裂纹和其它 磕碰伤,接口平整、点焊美观、无焊穿现象)； ②将吸油烟机电源插头插入测量仪负载插座，测试夹夹住 吸油烟机金属外壳, 检查开关的控制功能，应能满足吸油
1 整机
2 3
锥网油 杯 铁线扎 带
4 封口胶带
5
6
7
烟机的使用功能，快档检查无抖动和噪声异常，安全性能 8
2
全检
满足标准要求： 标志检验 标志清晰，有产品名称、规格型号；说明
书内容齐全；标志应贴在产品主体上且持久耐用； ③检查完成后，拔下电源插头，合格的将电源线用铁线扎
9 10 示意图
带捆扎整齐，并把电源线放进出风口内，用封口胶带把出
自检频率 100%自检、1次/2h 编制/日期
1
会签/日
审核/日期
标准化/日期
23
批准/日期
风口止回片固定；
④调整好油杯挂脚间隙 型号规格 900 塑料 铁线
24*L/230透明印红色字 “使用前请撕下胶带”
数量(pcs) 1 1 1
1
共13页/第10页
第0次/版次（A）
工装设备
名称
数量
综合测试仪 1
风批
1
剪刀
1
(每班次上线前对综合测试仪验校;按制单例检,巡检） ①整机周边无明显刮手的披锋，不允许机内掉有螺 钉，漏打螺钉、螺钉拧不到位或者打滑牙； 自检 ②安全测试包括内容：a.电流25A,接地电阻≤0.1 3 例检 欧；b.234V电压下，泄漏电流≤0.75mA；c.电气强 巡检 度,施加1800V电压，5mA电流，历时3S，不击穿，不 闪烁；d.输入功率检验 在额定电压下，输入功率P≤ Pn(1±10％)；

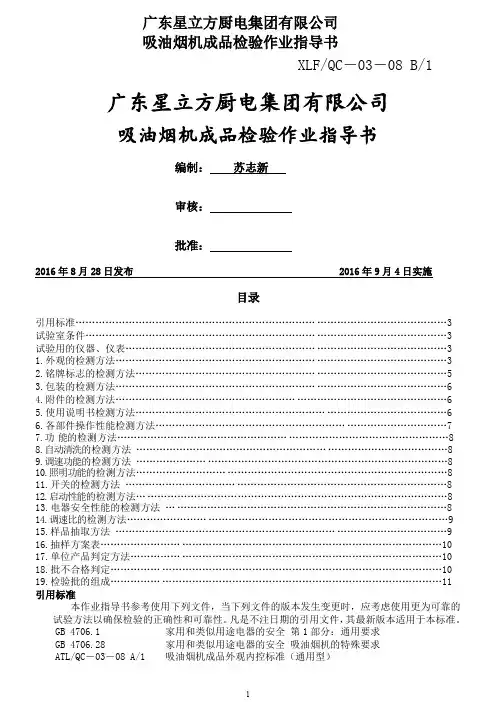

广东星立方厨电集团有限公司吸油烟机成品检验作业指导书XLF/QC－03－08 B/1 广东星立方厨电集团有限公司吸油烟机成品检验作业指导书编制：苏志新审核：批准：2016年8月28日发布 2016年9月4日实施目录引用标准 (3)试验室条件 (3)试验用的仪器、仪表 (3)1.外观的检测方法 (3)2.铭牌标志的检测方法 (5)3.包装的检测方法 (6)4.附件的检测方法 (6)5.使用说明书检测方法 (6)6.各部件操作性能检测方法 (7)7.功能的检测方法 (8)8.自动清洗的检测方法 (8)9.调速功能的检测方法 (8)10.照明功能的检测方法 (8)11.开关的检测方法 (8)12.启动性能的检测方法 (8)13.电器安全性能的检测方法 (8)14.调速比的检测方法 (9)15.样品抽取方法 (9)16.抽样方案表 (10)17.单位产品判定方法 (10)18.批不合格判定 (10)19.检验批的组成 (11)引用标准本作业指导书参考使用下列文件，当下列文件的版本发生变更时，应考虑使用更为可靠的试验方法以确保检验的正确性和可靠性。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4706.1 家用和类似用途电器的安全第1部分：通用要求GB 4706.28 家用和类似用途电器的安全吸油烟机的特殊要求ATL/QC－03－08 A/1 吸油烟机成品外观内控标准（通用型）GB 17713 吸油烟机GB 1002 家用和类似用途单相插头插座型式、基本参数和尺寸GB/T 2828.1-2003 计数抽样检验程序第1部分GB 25939-2013 吸油烟机能效限定及能效等级试验室条件除对试验条件已作具体规定外，其余试验应在符合下面环境要求的室内进行。

1）室温为20 ℃±5 ℃，在每次试验过程中室温波动应小于5 ℃。

室温确定方法：在距灶具正前方、正左方及正右方各1 m处，将温度计感温部分固定在与灶具上端大致等高位置，测量上述三点的温度，取其平均值。

抽油烟机说明书抽油烟机说明书产品介绍抽油烟机是一种家用厨房电器，用于吸收和排除烹饪过程中产生的油烟、烟雾和异味。

它通过强力的排风系统将油烟和污染物排出室外，确保厨房空气清新，保护用户的健康。

安装要求在安装抽油烟机之前，请确保以下条件已满足：- 安全距离：抽油烟机上方至炉灶底部的最低距离应为700mm。

- 确保厨房通风良好，以便排放油烟和异味。

- 电源：确保有符合电源要求的插座。

- 合适的排气管道：抽油烟机需要与排气管道相连，确保油烟能够顺利排出室外。

- 所需工具：安装所需的工具包括螺丝刀、电钻、水平尺等。

安装步骤按照以下步骤安装抽油烟机：1. 准备工作- 找到合适的安装位置，确保距离炉灶合适。

- 确保有必要的安装工具和材料。

2. 安装固定架- 使用水平尺测量抽油烟机上方距离，标记出安装位置。

- 钻孔并安装固定架，确保稳固牢固。

3. 连接排气管道- 将合适的排气管道与抽油烟机连接。

确保连接牢固，无泄漏。

4. 安装抽油烟机- 将抽油烟机安装到固定架上。

确保安装平稳，能够支撑好重量。

5. 完成安装- 确保抽油烟机已正确安装，牢固稳定。

- 接通电源，测试抽油烟机的功能是否正常。

使用方法开机和关机- 开机：按下电源按钮，抽油烟机开始工作。

- 关机：再次按下电源按钮，抽油烟机停止工作。

选择风速- 抽油烟机通常设置有多个风速档位，用户可以根据需要选择适当的风速。

- 适当的风速可以更好地吸收油烟和异味。

定期清洁- 为保证抽油烟机的正常运行和长寿命，建议定期对它进行清洁。

- 清洁前，请先断电并等待抽油烟机完全冷却。

- 使用清洁剂和软布擦拭抽油烟机的外壳和内部零件。

- 清洁过程中，不要将水或清洁剂直接喷洒到电机部分。

注意事项- 在使用抽油烟机前，请确保电源已经接通，同时确保油烟机的插头和电源插座配对无误。

- 不要将易燃物体放置在抽油烟机附近，以免发生火灾。

- 在清洁抽油烟机时，请务必断电，并等待它完全冷却后再进行清洁工作。

质量特性
检验方法
1
外观
C
视检
2
标志
C
视检
பைடு நூலகம்3 4 5 6 7
电气强度 接地电阻 绝缘电阻 泄漏电流 电机输入功率
A
B
耐压测试仪检测 接地电阻测试仪 绝缘电阻测试仪 泄漏电流测试仪 功率计检测 转换档位，手感灵活 性，接通电源视检其 功能并在额定电压、 额定功率下用转速档 的转速表检测最低速 档与最高速档的转 速； 功率表检测
C
目测
B
目测
编制：
审核：
发布日期：
9
灯泡功率
C
编制：
审核：
发布日期：
吸油烟机成品检验作业指导书
适用范围： 本作业指导书，适用于吸油烟机成品检验和试验。 序号
10
检验项目
低压启动 在187V电压下，启动3次，应能正常启动；
技术要求
质量特性
检验方法
用调压器调整电压至 0.8Un，每次由静止启 动电机； 接通或断开电源在快 慢档时听整机运行情 况； 2m卷尺测量 视检叶轮偏摆及摩 擦，手感振动，听杂 音； 螺丝刀拧并目测 视检且用螺丝刀检查 其牢固程度； 视检焊点，并用手掰 距焊点较近的易掰的 两面后，视检焊接的 牢固程度； 目测并手检其照明功能
在电机启动瞬间，或正常运行过程中均不允许有杂音； 11 杂音、振动 整机在正常工作状态时，没有较明显的振动 12 电源线 外露部分长度应不短于1.25m 1、叶轮应平衡良好，在各档位运转时应无明显的偏摆、振动和杂音，不应与相关的零部件相摩擦； B 2、各种安装时不得有滑丝、坏牙，应连接可靠； 13 结构 3、各种零部件安装到位，且配合良好，并能正常工作；
4、焊接应牢固可靠，不应有松动、假焊、虚焊、焊穿等缺陷，焊点均匀，应无明显凹陷。

油烟机说明书模板一、产品概述感谢您选择我们的油烟机产品。

本说明书旨在向用户介绍如何正确使用和维护油烟机，以确保产品的正常运行和提供更好的使用体验。

二、产品特点1.xxx（列举产品特点，如噪音小、抽风效果好等）2.xxx3.xxx三、安装准备在安装油烟机之前，请务必阅读以下内容：1.确认安装地点是否满足油烟机的尺寸和安装要求；2.确保安装地点附近有适配的电源和排风管道；3.清洁安装地点，避免安装时遗留杂物；4.准备好所需的安装工具。

四、安装步骤1.使用合适的工具在安装地点的墙面上标出安装孔的位置；2.使用电钻钻孔，并将塑料膨胀管插入孔中；3.将支架固定在安装孔上；4.将油烟机底座置于支架上，并用螺丝固定；5.将排风管道连接至油烟机和墙口。

五、使用须知1.在使用油烟机之前，请确保插头已正确插入电源插座；2.打开油烟机的电源开关；3.使用前请先确保手部干燥，避免触碰油烟机内部；4.请定期清洁油烟机，以确保其正常运行；5.使用中若出现异常情况，请立即关闭电源，并联系售后服务。

六、维护保养1.定期清洁油烟机的外壳和过滤网，以保持其外观整洁；2.按照说明书的要求更换油烟机的过滤网和炭包；3.避免使用腐蚀性或破坏性的清洁剂清洁油烟机；4.定期检查排风管道是否畅通，如有堵塞应及时清理。

七、常见问题与解答Q：油烟机启动后不能正常工作怎么办？A：首先请检查电源是否接好，若电源无问题，则可能是油烟机内部设备故障，建议联系售后服务。

（根据实际产品情况列举其他常见问题和解答）八、售后服务如您在使用过程中遇到任何问题，请随时联系我们的售后服务部门，我们将竭诚为您提供解决方案。

九、免责声明本说明书仅供参考，我们对因操作不当、非法操作或对产品进行非授权维修等造成的任何损失不承担责任。

最后，再次感谢您购买我们的油烟机产品。

希望本说明书能为您提供到具体的操作指引和维护方法，享受洁净的厨房环境。

如有其他疑问，请随时与我们联系。

XLF/QC－03－08 B/1 广东星立方厨电企业有限企业吸油烟机成品查验作业指导书编制：苏志新审查：同意：2016 年 8 月 28 日公布2016年9月4日实行目录引用准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 室条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 用的器、表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31. 外的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32. 牌志的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 53. 包装的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 64. 附件的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 65. 使用明方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 66. 各零件操作性能方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77. 功能的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 88.自冲洗的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 89.速功能的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯810.照明功能的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 811.开关的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 812.启性能的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯813. 器安全性能的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯814.速比的方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯915.品抽取方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯916.抽方案表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1017.位品判断方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1018.批不合格判断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1019.批的成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11引用标准本作业指导书参照使用以下文件，当以下文件的版本发生更改时，应试虑使用更加靠谱的试验方法以保证查验的正确性和靠谱性。

抽油烟机说明书尊敬的用户：感谢您选择使用我们的抽油烟机，并给予我们的产品信任。

为了确保您能充分了解和正确使用我们的抽油烟机，我们编写了以下说明书，希望能为您提供清晰的使用指南。

一、产品概述我们的抽油烟机是一种家用厨房电器，主要用于吸附和排除烹饪过程中产生的油烟、异味和热气等有害物质，确保厨房空气的清洁与流通。

我们的产品结构合理、设计前卫，外观精致美观，操作简便，具有以下特点：1. 强劲的排风功能：通过高效电机及优质风叶的配合，实现了快速、高效的排风效果，有效清除油烟和异味，保持厨房空气清新。

2. 多档调速：内置多档风速调节功能，您可以根据不同的烹饪需求选择适当风速，保证烹饪时的灵活性和舒适性。

3. 超静音设计：通过科学的降噪技术和优质材料的使用，使得我们的抽油烟机在工作时噪音极低，不会对您的生活和休息造成干扰。

4. 易于清洁：我们的抽油烟机设计合理，可拆卸清洗，方便快捷，确保产品始终保持洁净卫生。

二、安装说明1. 安全须知：在安装我们的抽油烟机之前，请务必仔细阅读并理解以下安全须知：1.1 请确保安装环境通风良好，不要堵塞抽油烟机的进出风口。

1.2 请确保电气安装符合国家/地区的相关规范，避免因错误电气连接引起安全隐患。

1.3 请在使用过程中，保持抽油烟机与可燃物体保持一定的距离，避免因接触火源引起事故。

1.4 请勿将抽油烟机安装于高温、潮湿或易燃的环境中，避免影响产品安全性能。

2. 安装步骤：我们提供了详细的安装图解供您参考，在安装之前，您可以阅读以下步骤：2.1 确定安装位置：请根据您的厨房布局和操作需求，选择适当的安装位置，确保与烹饪设备之间有足够的间隔。

2.2 安装支架：将抽油烟机支架固定于安装位置，确保支架水平牢固。

2.3 安装油烟机：将抽油烟机的连接口与支架连接好，确保稳定。

2.4 连接电源：根据产品说明书上的电气连接图，正确接入电源线，确保安全可靠。

2.5 安装检查：在完成以上步骤后，请检查安装是否牢固可靠，所有电气接线是否正确无误。

CXW-CXW-使用产品前请仔细阅读本使用说明书，并妥善保管本产品执行标准 GB/T 17713 GB 4706.1 GB 4706.28 GB 19606 GB 29539老板厨房电器 为世界构建更多幸福的家目 录1.安全注意事项 (1)2.重要信息 (3)3.产品简介 (4)4.装箱单 (4)5.安装说明 (5)6.使用说明 (8)7.维护与保养 (10)8.部件拆卸 (10)9.线路图 (12)10.一般故障的排除 (13)11.客户服务 (14)12.全国电码电话防伪查询使用说明 (15)13.产品包修卡 (16)●吸油烟机的安装及电路设置必须由有经验的专业人员进行，只有经过专业培训的，并具有安装资质的人员，才能对吸油烟机进行安装，非专业人员请勿安装、拆卸及维修吸油烟机。

●安装前请勿接通吸油烟机电源，以免触电。

●如果您的厨房正处于装修状态，请勿将吸油烟机暴露在外，因为建筑材料、灰尘、油漆、涂料以及它们所挥发的气体，会使吸油烟机表面产生腐蚀和失去光泽。

因此建议您在装修完毕后再安装吸油烟机。

●如果在安装吸油烟机前，需要移动燃气灶，则在移动燃气灶前，请先关闭燃气叫阀门。

●请勿将吸油烟机安装在木质等易燃物的墙面上，安装吸油烟机的墙面应为有足够强度的不可燃物，且表面平直。

●吸油烟机可能有非常锋利的边，在移动吸油烟机进行安装、清洁或修理时，请佩戴防护手套。

●在墙壁或天花板等上面钻孔时，应避开墙内埋设的电线及其它隐藏设备，以免引起触电及火灾。

●吸油烟机不要装得太高，也不要受外界气流干扰，以免降低吸烟效果。

●制作橱柜时，请给机体留下装取空间，以利维护保养与检修。

●装机时，请使机体保持水平。

●请使用单相带接地插座，并良好接地（自来水管接地不可靠，煤气管道接地有引发火灾与爆炸的危险）。

●为保证安全和安装顺利，请使用随机附件进行安装，否则吸油烟机可能会有掉下来的危险。

●如电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员进更换。

抽油烟机的安装使用及维护范本第一章：引言1.1 概述抽油烟机是现代厨房不可或缺的重要设备，它能够有效地吸收排出厨房油烟，保持厨房空气的清新。

本文主要介绍抽油烟机的安装、使用和维护。

1.2 目的本文的目的是指导用户正确地安装、使用和维护抽油烟机，以确保其正常运行和延长使用寿命。

第二章：安装抽油烟机2.1 选址2.1.1 概述选址是抽油烟机安装的第一步，需要考虑到以下几个方面：厨房结构、排烟管道、电源和水平安装。

2.1.2 厨房结构抽油烟机的选址应考虑到厨房的结构，主要是厨房的大小、布局和工作台的位置。

一般来说，抽油烟机应该安装在离炉灶最近的位置，以便有效地吸收油烟。

2.1.3 排烟管道选址还需要考虑到排烟管道的位置和长度。

排烟管道应尽量直径短，避免弯曲和堵塞，以确保油烟能够顺利排出。

2.1.4 电源抽油烟机需要有稳定的电源供应，因此选址应考虑到附近是否有电源插座。

2.1.5 水平安装为了保持抽油烟机的稳定性和正常运行，其水平安装至关重要。

在安装过程中，应使用水平仪来调整抽油烟机的位置，确保其水平安装。

2.2 安装步骤2.2.1 准备工作在安装抽油烟机之前，需要进行一些准备工作。

首先，关闭电源，以免发生触电事故。

然后，准备好安装工具和材料，如螺丝刀、水平仪、扳手和膨胀螺栓。

2.2.2 固定底座将底座固定在选定的位置上，使用膨胀螺栓将其牢固地固定在墙上。

2.2.3 安装排烟管道将排烟管道连接到抽油烟机和室外的排烟口上。

确保排烟管道与抽油烟机的连接牢固，无漏风现象。

2.2.4 连接电源将电源线连接到抽油烟机的电源接线板上，并确保电源线的接地是良好的，以保证安全。

2.2.5 安装烟管安装烟管是抽油烟机安装的最后一步。

将烟管插入抽油烟机的出风口，并使用螺丝将其固定。

第三章：使用抽油烟机3.1 开机前准备在使用抽油烟机之前，需要进行一些准备工作。

首先，清理厨房的工作台和炉灶，确保没有残留的食物和油渍。

然后，打开风扇口，以确保顺畅的通风。
