ISO9001质量体系作业指导类文件题目：吸油烟机产品评价指导书
编号：
版本：
受控印章：
编制/日期：
审核/日期：
会签/日期：
批准/日期：
1、目的
指导员工对佛山市美的日用电器制造有限公司（以下简称公司）生产的吸油烟机产品进行评价、试验。
2、适用范围
适用于对本公司生产的（包括OEM/ODM方式生产的）产品进行评价试验检查。
3、试验样件的构成
3.1 公司新开发的产品在批量生产前送样进行的产品评价试验；
3.2 公司新开发的产品在小批量生产时抽样进行的产品评价试验；
3.3 公司品控中心每年（或半年）对生产产品的年度型式（审查）试验；
3.4 批量生产中当产品的某些元件、材料或结构产生变更时，由品控中心根据需要或
其它相关部门在需要时向品控中心提出申请进行的相应试验验证；
3. 5公司生产的客户品牌产品，根据客户的需要安排进行的相应试验。
4、检验和试验方式
4.1 试验方式包括以下三种方式：
A 国家、省、市的质量监督部门对公司产品的监督检查；
B 公司相关部门提出申请，由外部机构进行的委托检验；。
广东星立方厨电集团有限公司吸油烟机成品检验作业指导书XLF/QC－03－08 B/1 广东星立方厨电集团有限公司吸油烟机成品检验作业指导书编制：苏志新审核：批准：2016年8月28日发布 2016年9月4日实施目录引用标准 (3)试验室条件 (3)试验用的仪器、仪表 (3)1.外观的检测方法 (3)2.铭牌标志的检测方法 (5)3.包装的检测方法 (6)4.附件的检测方法 (6)5.使用说明书检测方法 (6)6.各部件操作性能检测方法 (7)7.功能的检测方法 (8)8.自动清洗的检测方法 (8)9.调速功能的检测方法 (8)10.照明功能的检测方法 (8)11.开关的检测方法 (8)12.启动性能的检测方法 (8)13.电器安全性能的检测方法 (8)14.调速比的检测方法 (9)15.样品抽取方法 (9)16.抽样方案表 (10)17.单位产品判定方法 (10)18.批不合格判定 (10)19.检验批的组成 (11)引用标准本作业指导书参考使用下列文件，当下列文件的版本发生变更时，应考虑使用更为可靠的试验方法以确保检验的正确性和可靠性。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4706.1 家用和类似用途电器的安全第1部分：通用要求GB 4706.28 家用和类似用途电器的安全吸油烟机的特殊要求ATL/QC－03－08 A/1 吸油烟机成品外观内控标准（通用型）GB 17713 吸油烟机GB 1002 家用和类似用途单相插头插座型式、基本参数和尺寸GB/T 2828.1-2003 计数抽样检验程序第1部分GB 25939-2013 吸油烟机能效限定及能效等级试验室条件除对试验条件已作具体规定外，其余试验应在符合下面环境要求的室内进行。
1）室温为20 ℃±5 ℃，在每次试验过程中室温波动应小于5 ℃。
室温确定方法：在距灶具正前方、正左方及正右方各1 m处，将温度计感温部分固定在与灶具上端大致等高位置，测量上述三点的温度，取其平均值。

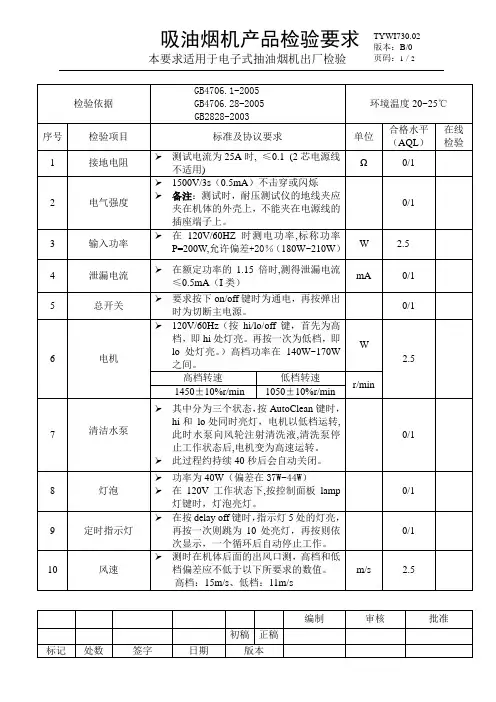

吸油烟机成品检验标准编制：审核：批准：受控状态：制定日期：实施日期：其余未标注事项参照国标/能效/环保标准：4706.1-2005 4706.28-2008 GB/T17713-2011 GB29539-2013 GB-T 26572-2011。
1、常规检验项目是指：必须全检的项目。
2、按批次检验项目是指：每批成品进/出仓前按批次抽检项。
3、型式试验项目是指：新开发阶段或常规批量生产的产品，每隔3个月做一次的项目。
4、油脂分离度和常规气味降低度可委外专业检测机构测试。
吸油烟机成品检验标准文件编号：KX-WI-00001-A版本号：A.0 第2页共11页序号检验项目技术要求/检验标准质量特性备注11 外观①烟机装配工艺、焊接工艺、拉丝打磨工艺等，具体技术要求祥见第6页。
②电源线路板，控制开关板等电器元件表面不应有破裂、露底和其它磕碰伤，电路板原件排列整齐，焊接工艺好，焊点圆滑光亮，无虚焊点。
电源板上的各插接线要有明确的功能标示。
③按键开关键帽要光滑，色泽均匀、涂层牢固，无刮花。
④塑料件部分全部要求阻燃；表面应光滑，色泽均匀，不应有破裂纹且无明显斑痕，划痕、凹缩和顶白缺陷，塑料件，无变形。
⑤铭牌，商标及其它标贴粘贴位置及内容正确，无倾斜、翘曲现象，色泽均匀，各线条间不能有渗色现象，字体清晰。
周边切口应平滑，边缘无锯齿状。
⑥整机无残留油污、手印等、从任意角度看表面都是干净的。
⑦整机包装完整，无破损、无二次封箱痕迹。
所有零部件应符合《吸油烟机零部件检验标准》详见第五项C视检、整机装配符合公司的产品外观质量检验标准要求。
外观检测环境：60Cm距离，自然光（40W的灯管），正前方观看，时间为10S。

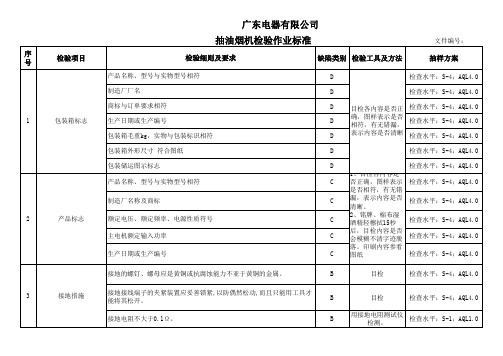

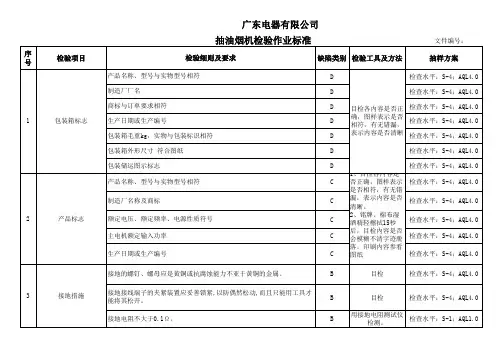

2 标志A.外箱、机身、说明书标识参数一致，不允许漏贴。
B.机身标志贴纸内容必须含有：①产品名称、产品型号、结构类型；②制造厂名、Konse康星商标；③额定电压、额定频率；④额定电机功率、额定总功率、照明灯功率；⑤电路图、模压3C标志、商品码、条形码⑥合格证（合格证显示有检验合格PASS章、生产日期）⑦能效等级标志、产品环保使用年限标志、⑧注意事项或温馨提示标贴；C.外箱标识内容必须含有：①整机尺寸、毛重（kg）、净重（kg）②包装储运图示标志（防雨防潮、易碎品、层叠高度、勿踩踏等图标）③产品执行标准、产品名称、产品型号、制造厂名、商标、额定电压、额定频率、额定功率、照明功率、结构类型、控制方式、产品颜色、流水码、商品码。

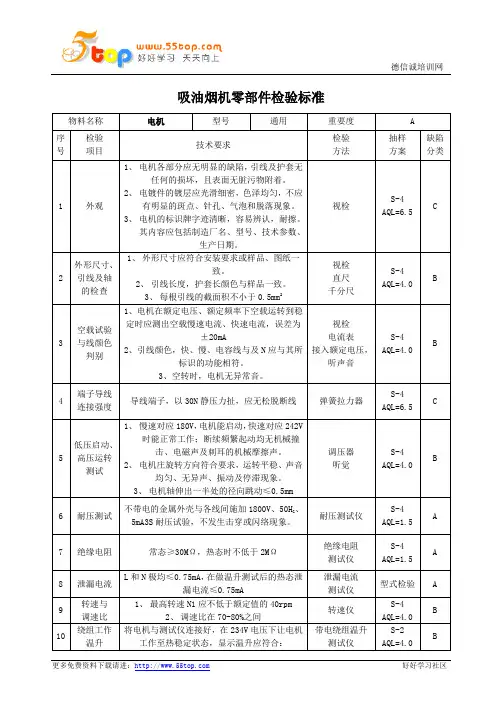

吸油烟机零部件检验标准物料名称电机型号通用重要度 A序号检验项目技术要求检验方法抽样方案缺陷分类1 外观1、电机各部分应无明显的缺陷，引线及护套无任何的损坏，且表面无脏污物附着。
2、电镀件的镀层应光滑细密，色泽均匀，不应有明显的斑点、针孔、气泡和脱落现象。
3、电机的标识牌字迹清晰，容易辨认，耐擦。
其内容应包括制造厂名、型号、技术参数、生产日期。
视检S-4AQL=6.5C2 外形尺寸、引线及轴的检查1、外形尺寸应符合安装要求或样品、图纸一致。
2、引线长度，护套长颜色与样品一致。
3、每根引线的截面积不小于0.5mm2视检直尺千分尺S-4AQL=4.0B3 空载试验与线颜色判别1、电机在额定电压、额定频率下空载运转到稳定时应测出空载慢速电流、快速电流，误差为±20mA2、引线颜色，快、慢、电容线与及N应与其所标识的功能相符。
3、空转时，电机无异常音。
视检电流表接入额定电压，听声音S-4AQL=4.0B4 端子导线连接强度导线端子，以30N静压力扯，应无松脱断线弹簧拉力器S-4AQL=6.5C5 低压启动、高压运转测试1、慢速对应180V，电机能启动，快速对应242V时能正常工作；断续频繁起动均无机械撞击、电磁声及刺耳的机械摩擦声。
2、电机庄旋转方向符合要求，运转平稳、声音均匀、无异声、振动及停滞现象。
3、电机轴伸出一半处的径向跳动≤0.5mm调压器听觉S-4AQL=4.0B6 耐压测试不带电的金属外壳与各线间施加1800V、50H Z、5mA3S耐压试验，不发生击穿或闪络现象。
耐压测试仪S-4AQL=1.5A7 绝缘电阻常态≥30MΩ，热态时不低于2MΩ绝缘电阻测试仪S-4AQL=1.5A8 泄漏电流L和N极均≤0.75mA，在做温升测试后的热态泄漏电流≤0.75mA泄漏电流测试仪型式检验 A9 转速与调速比1、最高转速N1应不低于额定值的40rpm2、调速比在70-80%之间转速仪S-4AQL=4.0B10 绕组工作温升将电机与测试仪连接好，在234V电压下让电机工作至热稳定状态，显示温升应符合：带电绕组温升测试仪S-2AQL=4.0BE级≤75K，B级≤80K11 耐温性能1、耐高温性，引出线放置于80℃环境下，保持2H，塑料件无损坏，能承受1800V、5Ma、50H Z、的耐温试验，芯线的导体间电阻≥100MΩ。
电器有限公司吸油烟机成品检验标准一．参考标准：本标准对吸油烟机的术语、技术要求、试验方法、检验规则、标志、包装、运输、储存的条文要求统一了规定。
本标准依据中华人民共和国国家标准GB/T 17713-1999《吸油烟机》制定。
本标准安全要求执行GB4706.28-1999《家用和类似用途电器的安全吸油烟机的特殊要求》，并依据消费者使用需求对主要性能、安全指标，进行了重新修正提高。
本标准与GB/T 17713-1999和GB4706.28-1999两个标准共同使用。
本标准一经实施，产品将严格按照本标准的规定组织生产.1．内容与范围本标准规定了吸油烟机的术语、分类与技术要求、抽样、试验方法、出厂检验项目等。
本标准适用于安装在家用烹调炉具、灶具或类似用途的器具上部的电动吸油烟机的安全，其额定电压不超过250V。
2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，其最新版本用于本标准GB4706.1-2005 家用和类似用途电器的安全第一部分：通用要求GB4706.28 -1999 家用和类似用途电器的安全吸油烟机的特殊要求GB/T17713 -1999 吸油烟机GB/T755 旋转电机基本技术要求GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829 逐批检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T1006 白炽灯座、形式、基本参数和尺寸GB1406 螺旋式灯头的型式和尺寸GB/T4214 家用电器及类似用途器具噪声测试方法第1部分：通用要求3. 术语3.1 主电机用于驱动吸油烟机叶轮的电机3.2 正常工作状态吸油烟机在正常使用下且不接排风管工作时的状态4. 技术要求4.1 产品应符合本标准的要求,并按规定程序所批准的图样及技术文件制造4.2 总体要求GB4706.1-2005中的第4章适用4.3 试验的一般条件GB4706.1-2005中的第5章适用吸油烟机的测试一般环境:A)温度:-15℃～40℃ B):相对湿度:不大于90%(25℃) C):海拔高度:不超过1000m二．重要检查项目：5 外观、包装5.1 吸油烟机的整体外观无明显毛刺、划痕、脏污、开裂、变形和其它磕碰伤，接口及各部件安装应平整服帖.点焊均匀美观、无焊穿现象，间隙均匀.5.2 吸油烟机的喷涂件表面应平整光滑、色泽均匀、结合牢固、不应有明显的流痕、露底、起皮、麻点及碰伤。
吸油烟机类商品品质抽检规范前言为维护自营商品品质、保护消费者的合法权益，将不定期对商品进行抽检，抽检商品委托国家认定的第三方质检机构进行检测判定。
一旦发现商品品质存在问题，将依据双方协议要求，要求供应商承担违约责任，情节严重的将根据相关服务条款作终止合作处理。
自营吸油烟机类商品品质抽检规范由制定，有权对本规范进行相关修订。
第一章适用范围本规范适用于自营吸油烟机类商品；包括安装在家用烹调炉具、炉灶或者类似用途的器具上部的电动吸油烟机。
第二章抽样方式2.1采用购买线上店铺的商品的方式。
2.2采用抽检线下仓库中的商品的方式。
如抽样无法满足检验要求，只检验其中一部分项目。
第三章检验依据3.1下列文件凡是标注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不标注日期的引用文件，其最新版本适用于本规范。
GB/T 17713-2011《吸油烟机》GB 4706.1-2005《家用和类似用途电器的安全第 1 部分：通用要求》GB 4706.28-2008《家用和类似用途电器的安全吸油烟机的特殊要求》GB 19606-2004《家用和类似用途电器噪声限值》GB 29539-2013《吸油烟机能效限定值及能效等级》3.2经备案现行有效的企业标准及产品明示质量要求相关的法律法规，部门规章和规定。
3.3强制性标准应按标准明示的正式实施日期实施；如无明示产品标准，则按照相应产品类目应强制执行的吸油烟机安全标准进行检验及判定。
第四章检验方国家认定的具有 CMA 资质的第三方质检机构。
第五章检验要求5.2吸油烟机生产许可证许可范围内的产品属于吸油烟机生产许可证许可范围内的产品按照产品执行标准中规定的检测项目进行检测。
若产品执行企业标准，生产单位需提供对应备案的企业标准辅助判定。
5.3进口商品进口商品按照国内同类产品执行的相关标准的检测项目进行检测。
第六章判定原则6.1判定总则产品品质检测项目按国家、行业、地方标准及法规要求进行质量判定。
检验报告
共5页第1页
签发日期：签发日期：
检验结果
序号检测项
目标准要求实测结
果
判定
1 标志和
说明
额定电压或额定电压范围
电源种类符号
额定输入功率
商标或可识别的标志及生产厂
产品型号，规格
警告提示(除非已包括在使用说明书中)
使用正确的符合
电源中性线使用的接线端子用字母N表示
保护接地端子应有符号（接地符号）标明
开关和调节装置的不同位置应用数字,字母或
其它可识别标志表示（中文表示）
使用说明书必须注明下列内容:
--吸油烟机在炉灶消耗煤气或其它燃料的使
用,房间必须通风良好:
--关于吸油烟的清洗周期和方法的详细说明:
--如果不按说明书规定的方法清洗.吸油烟机
有起火的危险:
--禁止炉火直接烘烤吸油烟机.
安装说明:
--吸油烟机排出的气体不应排到用于燃烧煤
气或其它燃料的烟雾使用的热道中:
--炉灶上烹调吸油烟机的支承面与吸油烟机
最低部位的最小距离,如果吸油烟机安装在煤
气炉灶上方,该距离应至少为65cm。
--有专门制备软线的X型连接的吸油烟机,应
有”如果电源线损坏,必须用专门的软线或从
其制造厂或维修部买到的专用组件来更换”。
--Y连接的吸油烟机，应写有：
“如果电源软线损坏，为避免危险，必须由
制造厂或维修部或类似的专职人员来更换”。
共5页第5页
1.、此报告所用零部件及结构、性能应与3C型式实验报告一致；如不一致，应立即停止试验，判定产品不合格。
2、所有关键元器件其证书必须有效（网上认证）如失效，应立即停止试验，判定产品不合格。
吸油烟机外观检验标准一、范围本标准规定了吸油烟机产品的外观质量，检验要求。
本标准适用于生产的吸油烟机产品的外观验收。
二、引用标准GB191包装贮存图示标志GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB6388运输包装收发货标志三、名词术语3．1主要表面操作面（正面）3.2非主要表面吸油烟机是指以正面为基准面的两侧面、集烟罩的外表面、背面、顶面。
3.3内部表面吸油烟机是指箱体内表面、集烟罩内表面。
四、检验方法4．1表面分类：4．1.1检查面－指产品能看见的表面，它包括正面、侧面和底面三个表面。
4．1.2正面－指在最经常能被看到的主面。
4．1.3侧面－指要在某种方向的视线才能看到的表面。
4．1.4底面－指很少被见到或要在拆装时才能见到的表面。
（如图所示）：4．2检查条件：4.2.1环境光亮度应在600-1000LUX的光线，且光源应高于检查者的头部。
4.2.2环境四周不能有反光面。
4.2.3人眼与被测的零件的距离应保证在40cm，且与检测零件的角度为45°，（如图所示）5.3检查范围时间如下：五、吸油烟机外观验收要求5.1主要表面a.不锈钢面板：表面光洁，色泽一致，边缘整齐，不得有披锋、皱折、刮手毛刺等加工缺陷；焊点美观、不得有凹瘪，无明显划痕，不明显划痕位置只能在面板边缘，其长度≤5mm，且出现的处数不得超过2处且相距应大于200mm；b.塑料件：表面光滑、色泽均匀，清洁，无裂纹、划痕、变形、杂色、收缩痕、熔接痕，无明显的斑痕、飞边、色差、凹陷以及明显注不满等不良；其飞边不超过0.5mm；c.喷涂色泽均匀，附着牢固，无剥离，无气泡，无流漆，喷涂颜色基本一致；喷涂沙粒不得大于ф1，且处数不超过2处，间距大于300mm；d.镀度件：镀层光滑，细致，色泽均匀，无划痕、针孔，毛刺不超过0.2mm；5.2非主要表面a.不锈钢面板：表面光洁，色泽一致，边缘整齐，不得有披锋、皱折、刮手毛刺等加工缺陷；不得有明显碰凹瘪、划痕，其长度≤8mm，且出现的处数不得超过3处且相距应大于200mm；a.塑料件：表面光滑、色泽均匀，清洁，无裂纹、变形，，无明显的划痕、杂色、收缩痕、熔接痕、斑痕、飞边、色差、凹陷以及明显注不满等不良；其划痕长度不大于10mm，不超过3条；杂色不大于ф1，且总数不超过5处，相距100mm以上，其飞边不超过0.5mm；c.喷涂色泽均匀，附着牢固，无剥离，无流漆，喷涂颜色基本一致；喷涂沙粒不得大于ф1，且处数不超过2处，间距大于300mm；气泡不得大于ф1，且处数不超过8个/dm2；d.电镀件：镀层光滑，细致，色泽均匀，无明显划痕、针孔，毛刺不超过0.2mm；5.3内部表面喷涂件全部喷涂到位，不允许局部露喷或露底或生锈现象，各焊接件牢固可靠。
