PHC管桩试桩方案一、工程基本概况PHC管桩采用C80预应力混凝土，桩外径500mm，壁厚100mm，矩形布置，沿轨道纵向桩间距2.0～3.0m，横向桩间距2.5m，桩长为35～40m。
二、试桩目的正式施工前，按所选桩机型号对PHC桩进行试桩，通过试桩确定压桩的终压技术参数、校验静压桩设备的技术性能、工艺参数及技术措施的适应性。
按设计要求计划试桩2根。
三、PHC桩静压施工1、施工准备1）计划进场主要设备情况2）动力供应设施的配备计划前期在地方电力未接通前，利用200KW发电机组做为动力源。
接通后采用地方电力。
3）场地清理、平整对施工区域内进行清表处理，彻底清除施工场地下的旧建筑物基础。
根据场区内地质情况，计划在静压桩机施工区域表层填筑50-100cm厚的建筑砖碴，以避免陷机情况的发生。
4）管桩进场检验所有管桩进场检查出厂证明及合格证，并根据管桩的尺寸允许偏差要求及外观质量要求对管桩进行检查，严禁不合格的管桩用于工程上。
管桩的尺寸允许偏差桩的棱角破损深度应在10mm以内，其总长度不大于40cm；管桩不得有裂缝（表面收缩裂缝除外）。
5）管桩的堆放根据现场实际施工情况，管桩堆放场地选择离施工区较近、运输方便的空地。
对管桩堆放场地进行平整、压实，必要时填筑建筑砖碴。
叠层堆放时在垂直于管桩长度方向的地面设置2道垫木，垫木分别位于距桩端0.2倍桩长处，底层最外缘的管桩在垫木处用木楔塞紧，以防滚动。
桩尖向同一端，堆放层数不超过4层。
2、施工工艺桩位测量定位→桩机就位→吊桩→对中→焊桩尖→压第一节桩→焊接接桩→压第N节桩→送桩→终压→截桩1）桩位采用坐标测量定位，利用钢尺进行校核。
2）压桩前，利用全站仪调好桩身垂直度，同时静压桩机应水平、稳定，桩尖与桩身保持在同一轴线上。
垂直度偏差不大于1%。
管桩焊接采用手工电弧焊，接桩时上下节对接偏差不大于2mm，管桩对接前应用钢丝刷将上下桩节端板刷至露出金属光泽。
施焊应对称进行，先在圆周上对称点焊4～6点，然后再分层施焊。

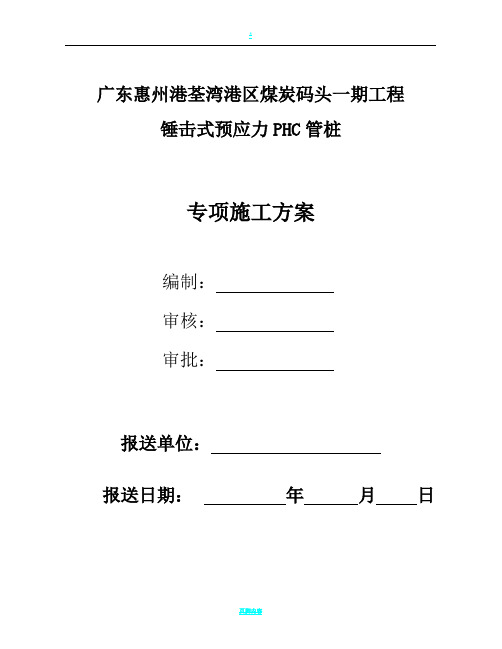

广东惠州港荃湾港区煤炭码头一期工程锤击式预应力PHC管桩专项施工方案编制：审核：审批：报送单位：报送日期：年月日目录一、编制依据 (5)二、工程概况 (5)三、现场施工条件 (6)四、施工安排、施工工艺流程 (7)1、施工安排 (8)2、施工顺序 (8)3、施工工艺流程 (9)五、主要施工方法及技术措施 (9)1、施工准备 (9)2、试桩 (11)3、配桩 (12)4、锤击桩施工 (12)4.1、主要施工方法： (12)4.2、桩尖选用封口型桩尖。
