防静电台垫(防静电地垫(精)

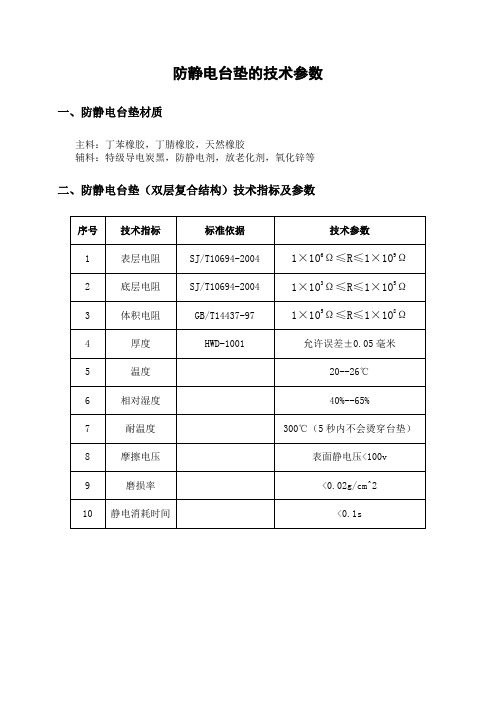

防静电台垫的技术参数一、防静电台垫材质
主料：丁苯橡胶，丁腈橡胶，天然橡胶
辅料：特级导电炭黑，防静电剂，放老化剂，氧化锌等二、防静电台垫（双层复合结构）技术指标及参数
三、产品规格及详细
四、注意事项
1、台垫表面严禁长期频繁接触酸碱性溶剂（如苯、酒精等），此举可能导致台垫表面防静电性能衰退，如需清洗，可用抹布沾上中性溶液（如清水等）擦拭即可。

2、包装完好的台垫严禁浸水，否则可能导致台垫变色起泡。

3、打开后请存放在阴凉通风处，严禁面层阳光下暴晒，否则会导致局部变色。

4、本品属于橡胶制品，会有一些气味，使用时注意通风。

车间防静电规定文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）生产车间防静电规定目录1.目的1.1.为避免静电敏感元器件在生产、运输、储存、检测等过程中受到静电释放的影响，从而产生短路、电阻漂移、开路、工作性能退化等不良现象。

特建立《电子产品制造静电防护技术要求》，以保证产品品质，增加可靠性，减低不良率，节省产品工时成本，降低维修费用。

1.2.基于《电子产品制造静电防护技术要求》文件的颁布，提高员工对ESD的认识，加强员工自觉防止ESD现象之观念，促进生产管理水平之提高。

2.适用范围2.1.本文适用于所有车间中生产制程及电子元器件的采购、运输、储存、检测过程中的静电防护。

3.名词术语3.1.静电：一种处于相对稳定状态的电荷。

它所引起的磁场效应可以忽略不计（静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生）。

3.2.ESD：Electronic Static Discharge，原意是指静电释放，即通过带静电区域直接接触或感应而引起的静电电荷在不同电势物体上的转移。

后常指静电防护，即避免静电释放的发生。

3.3.静电感应：当带电物体靠近某一介质时，在该介质表面因感应而带电荷，并形成感应电场。

3.4.ESDS：Electronic Static Discharge Sensitive，静电放电敏感（的），通常用来指静电敏感元器件。

3.5.防静电工作区：由各种防静电设施、器件及明确的区域界限形成的工作场地。

3.6.静电敏感度：Electrostatic Sensitivity，元器件所能承受的静电放电电压值。

3.7.表面电阻/点对点电阻：在与材料的同一侧面相接触的两个规定形状的电极之间，直流电压对于流过的电流的比值。

该测量结果以欧姆为单位来表示。

3.8.体积电阻/对地电阻/系统电阻：在与材料的相对两面相接触的两个规定形状的电极之间，直流电压对于流过的电流的比值。

如何正确清洁防静电地垫？一、准备工作1.收集清洁工具：纤维布、防静电清洁剂、吸尘器；在清洁防静电地垫之前，我们需要准备一些必要的工具。

首先是纤维布，用来清洁地垫表面的灰尘和污渍。

同时，我们还需要购买专门的防静电清洁剂，这种清洁剂不仅能有效清除污渍，还可以预防静电产生。

最后，准备一台吸尘器，用来清洁地垫深层的灰尘。

2.检查地垫的材质：在开始清洁之前，我们需要检查地垫的材质。

不同的地垫可能需要使用不同的清洁方法和工具。

有些地垫适合水洗，而有些则只能使用干洗的方法。

因此，我们需要先了解地垫的材质，以便选择合适的清洁方法。

二、清洁方法1.湿洗法：如果地垫是可以水洗的，我们可以使用湿洗法进行清洁。

首先，用吸尘器将地垫上的灰尘吸净。

然后，用清水和少量的防静电清洁剂混合，用湿布蘸取清洁剂，轻轻擦拭地垫表面。

注意，不要用力擦拭，以免损坏地垫的纤维。

最后，用清水清洗干净，并用干净的布擦干地垫。

2.干洗法：对于不可水洗的地垫，我们可以使用干洗法进行清洁。

首先，用吸尘器将地垫上的灰尘吸净。

然后，将适量的防静电清洁剂喷洒在地垫表面，用纤维布轻轻擦拭。

如果地垫上有顽固的污渍，可以将清洁剂喷洒在纤维布上，然后反复擦拭。

最后，用干净的纤维布擦干地垫。

三、注意事项1.避免使用重型清洁剂：在清洁防静电地垫时，我们应避免使用重型清洁剂，以免损坏地垫的材质。

选择轻柔的防静电清洁剂，并在清洁之前进行适当的试验，以确保清洁剂不会对地垫造成不可修复的损伤。

2.定期保养地垫：为了保持地垫的清洁和防静电功能，我们应定期进行地垫的保养。

每周用吸尘器清理地垫表面的灰尘和杂物，可以预防灰尘和细菌的积聚。

每个月进行一次湿洗或干洗，去除深层的污渍和异味。

3.避免踩踏湿地垫：在地垫清洁后，应避免踩踏湿润的地垫。

湿润的地垫会增加静电产生的可能性，并且容易吸附灰尘和污渍。

在地垫完全干透之前，我们应尽量避免踩踏，让地垫恢复到原本的状态。

4.注意防潮和防晒：防静电地垫在使用过程中，应避免长时间接触水源和阳光直射。

防静电台垫标准
一、表面电阻
防静电台垫的表面电阻应符合相关标准要求，一般要求在10^6至10^9欧姆之间。

表面电阻越低，防静电效果越好，但也要考虑到其对人体和周围环境的影响。

二、断裂拉伸强度
防静电台垫的断裂拉伸强度是衡量其质量的重要指标之一。

一般要求断裂拉伸强度应不小于15牛顿。

断裂拉伸强度越高，台垫的使用寿命越长。

三、耐热性能
防静电台垫应具有一定的耐热性能，在高温环境下仍能保持良好的性能。

一般要求台垫在200℃至300℃之间保持正常性能。

四、结构和材料
防静电台垫的结构和材料对其性能和使用寿命有很大影响。

一般要求台垫采用抗静电材料制作，内部结构合理，便于清洁和维护。

同时，还要考虑到台垫的美观度和舒适度。

五、使用注意事项
在使用防静电台垫时，应注意以下几点：
1. 避免将防静电台垫放置在高温环境中，以免影响其性能和使用寿命。

2. 在使用过程中，应避免对台垫进行锐利物体的划伤和磨损，以免影响其抗静电性能和使用寿命。

3. 在清洁和维护时，应使用干燥的抹布或吸尘器清洁台垫表面，避免使用过于粗糙的清洁工具或化学药品。

4. 在使用过程中，应注意避免将易燃物品放置在防静电台垫上，以免发生火灾或其他安全事故。

防静电台垫原理
防静电台垫的原理是通过导电材料对静电进行导电排放，从而防止静电的积累和释放。

具体原理如下：
1. 防静电台垫通常有一层导电层，比如使用导电橡胶、导电布料等材料。

导电材料具有良好的电导性能，可以快速将静电排放到大地或其他导体上。

2. 当电器设备或人体产生静电时，静电会积聚在台垫表面。

导电层的导电性质会快速将静电导入地面。

3. 地面通常是一个良好的导体，可以吸收和分散静电。

因此，当静电被导电层传递到地面时，它会立即减少或消失。

4. 通过维持台垫和地面之间的高导电性路径，防静电台垫能够有效地避免静电的积攒，从而降低了触电和设备损坏的风险。

需要注意的是，防静电台垫并不能完全消除静电现象，而是通过导电材料的导电性质将静电导入地面，保持周围环境的电势均衡，减少静电的影响。

保持地面的导电性也是使用防静电台垫的关键，因此地面的导电性应该高，例如使用导电地毯或安装地表接地系统。

1。

1 减少或者消除静电放电对电子产品的损伤，提高产品质量和生产效率,满足客户需求。

1.2 通过建立统一的、切实可行的标准来规范各生产车间、不同产品，供应商和外协之间的ESD 行为.1。

3 通过建立有效的、高质量的管理和稽查程序，用于保证本标准的有效实施.2.1 本规范保护经静电防护的全过程，合用于本公司静电放电防护控制方案的设计、使用、管理、维护和检验，也合用于本公司供应商、外协厂方和合作方等于敏感件相关各方，同时也合用于公司产品的最终用户的静电放电防护控制2。

2 本规范内容包括创造、处理、组装、安装、测试、检验、包装等在处理电子零件、半成品、成品中,对静电放电伤害的敏感度超过或者等于人体模式 100V、带电器件模型 200V 及孤立导体35V 的情况。

对今后处理的静电敏感元器件的敏感电压低于上述三种任何模式中的任何一种时，必须在本规范要求的基础上重新评估,增加相关的特殊防护要求。

3.1 ESD 组织:执行全员参预的原则,总负责人为技术部负责人，负责ESD 管理体系的运行，协调ESD 工作组内各成员的工作，持续改进 ESD 运行体系使其满足适宜性，充分性和有效性;3。

2 工艺技术室：主要负责ESD 管理制度的制定、 ESD 防护的规划、审批和发布ESD 技术标准与相关操作规范;组织攻关解决 ESD 疑难和重大问题、重要问题裁决处理,保障产品质量.3.3 品质部:主要负责部门 ESD 执行情况的检查，定期开展 ESD 的稽核工作.3。

4 管理部：负责公司所有员工的培训管理工作。

3。

5 各部门：各部门的负责人为ESD 本区域第一责任人,协助对本系统的 ESD 规范实施、 ESD 培训、宣传、稽查工作，对本区域内 ESD 防护措施的落实负责.3.6 架构图:ESD 总负责人技术部经理ESD 技术管理工艺技术室ESD 稽核品质部AI 车间SMT 车间加工组MI 生产线维修组车间仓储烧录房生产部负责人生产经理IQCFQCPQC品质部负责人品质经理仓储负责人PMC 经理元件仓成品仓供应商负责人采购经理供应商开辟负责人开辟经理样板房实验室管理部经理员工培训与管理编号：版本号：A2页次： 1/9 页数： 9更改日期：2022-10-15XXX 电子分厂XXX 电子分厂编号：版本号：A2页次： 2/9 页数： 9 更改日期：2022-10-15ESD:静电释放EPA:静电敏感区；UPA:非静电敏感区；ESSD：静电敏感元件；分为一级 EPA、二级 EPA 以及非防静电区域：一级 EPA 区域： SMT，烧录房，敏感元件仓；二级 EPA 区域：成型组、老化房、 AI、、MI 生产线内的返修区及、修工位等所有区域.库房和在线库.实验室、样板房。

防静电台垫和地垫的技术参数及使用要求---------------厦门元甲电子科技汇制一、防静电技术参数二、防静电台垫铺设方法：在桌面铺设防静电台垫，而后在表面扣上防静电接地线一端钮扣，另一端接在通向大地导体，这样就把汇集在桌面上的静电通过防静电接地线泄放出去其原理：1、绿色面为储藏吸收桌面周围静电，其电阻107---109Ωcm；2、黑色底面为导体≤106Ωcm，由于导体就能很快将吸收的静电排出；3、接地线一端连接防静电台垫，另一端连着大地，因此静电通过接电线顺利地泄放到大地这样就把桌面周围静电通过这个原理泄放出去。

三、防静电地垫铺设方法1、基础地面的要求：①基础地面可为水磨地面、瓷质地面、木质地面。

②地面需平整，无明显凹凸不平，不平度要小于千分之二。

③地面需有足够的强度，无起砂、脱壳现象。

④地面需干燥。

2、施工程序和具体方法：①用120#汽油或二甲苯清洗地面的杂质；②地面铺设用铜条或铝条，如用铜条厚度为0.02mm,宽度为30mm,条数根据地面铺设实际要求来测定长度和数量，同地把铺设铜条一端引向大地。

③接地导电网铺设后，清洁干燥地面，涂导电胶液，晾干20-30分钟，以手不粘为止，防静电地垫底面（黑色面）操作相同（涂导电胶一次即可），然后把防静电胶板和地面粘合，再用重辊滚压5次，使之防静电胶板表面整齐平直即可，在常温下48小时以后便可使用。

④施工时环境温度要求不小于25摄氏度湿度不大于且通风好。

⑤导电胶液电阻系数不大于108Ωcm，抗剥强度Kg/2.5cm。

⑥缝隙间导电，采用涂导电胶液即可，也可粘贴在铜条表面。

四、防静电台垫（地垫）使用保养方法：1、多数台垫表面为使用抗静电剂处理的耗散材料，有时效性，须注意使用寿命，阻值可能随湿度变化，湿度需控制在25%以上。

2、可能与酒精、丙酮等溶济发生作用，失去防静电功能，因此不能用上述等化学品清洁，只能用挤干的湿布擦试。

3、使用时温度不能长时间超过60度以上，否则防静电剂会加快失效，寿命减短。
