工厂ESD

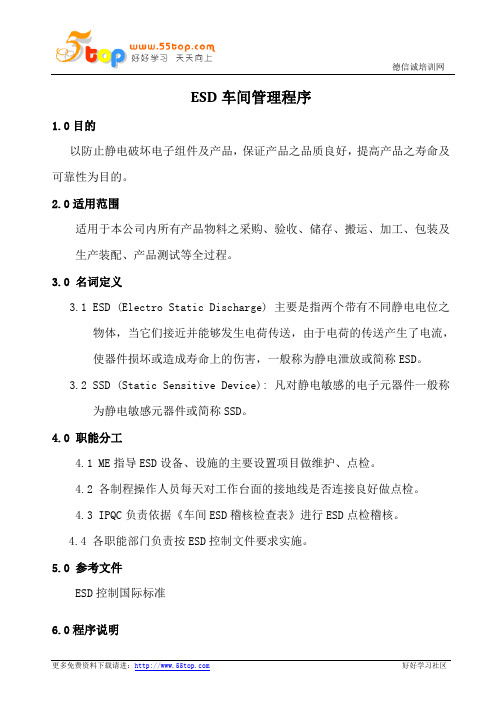

ESD车间管理程序1.0目的以防止静电破坏电子组件及产品，保证产品之品质良好，提高产品之寿命及可靠性为目的。

2.0适用范围适用于本公司内所有产品物料之采购、验收、储存、搬运、加工、包装及生产装配、产品测试等全过程。

3.0 名词定义3.1 ESD (Electro Static Discharge) 主要是指两个带有不同静电电位之物体，当它们接近并能够发生电荷传送，由于电荷的传送产生了电流，使器件损坏或造成寿命上的伤害，一般称为静电泄放或简称ESD。

3.2 SSD (Static Sensitive Device): 凡对静电敏感的电子元器件一般称为静电敏感元器件或简称SSD。

4.0 职能分工4.1 ME指导ESD设备、设施的主要设置项目做维护、点检。

4.2 各制程操作人员每天对工作台面的接地线是否连接良好做点检。

4.3 IPQC负责依据《车间ESD稽核检查表》进行ESD点检稽核。

4.4 各职能部门负责按ESD控制文件要求实施。

5.0 参考文件ESD控制国际标准6.0程序说明6.1 ESD保护由设计来源或零件供应商提供组件及产品之防护等级。

范围涉及采购、收料、储存、运送、制程、测试及可靠性实验。

ME汇总ESD防护要求，相关环节必须严格按ESD控制要求规范作业。

6.2 采购ESD 控制6.2.1依据ME之规定，物料采购按零件承认书对SSD组件采购时，须在采购单注明ESD防护要求；其它ESD防护器材采购时，须按ME测试工程师制定的标准进行采购。

6.2.2 须向经认可的ESD产品供货商采购，并保持最新的ESD认可供应商清单。

6.2.3 要求供货商提供合乎规格之包装、标示及正确的发票。

6.3 收货部门防ESD控制6.3.1 依据采购订单，对ESD零件进行清点验收，检查是否有外包装或(及)发票确认为ESD组件。

6.3.2 ESD组件与非SSD应分区堆放，并做显著标示。

6.3.3 检查ESD组件的包装与标示是否正确。

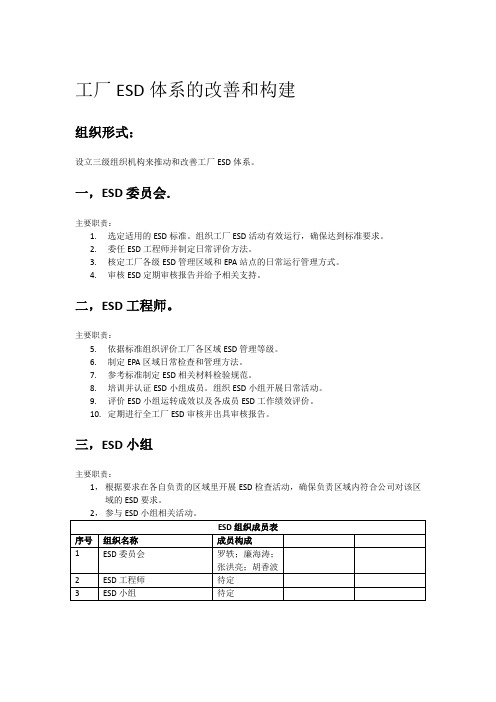

工厂ESD体系的改善和构建
组织形式：
设立三级组织机构来推动和改善工厂ESD体系。

一，ESD委员会。

主要职责：
1.选定适用的ESD标准。

组织工厂ESD活动有效运行，确保达到标准要求。

2.委任ESD工程师并制定日常评价方法。

3.核定工厂各级ESD管理区域和EPA站点的日常运行管理方式。

4.审核ESD定期审核报告并给予相关支持。

二，ESD工程师。

主要职责：
5.依据标准组织评价工厂各区域ESD管理等级。

6.制定EPA区域日常检查和管理方法。

7.参考标准制定ESD相关材料检验规范。

8.培训并认证ESD小组成员。

组织ESD小组开展日常活动。

9.评价ESD小组运转成效以及各成员ESD工作绩效评价。

10.定期进行全工厂ESD审核并出具审核报告。

三，ESD小组
主要职责：
1，根据要求在各自负责的区域里开展ESD检查活动，确保负责区域内符合公司对该区域的ESD要求。

工厂ESD审核 ESD审核技巧及审核方法工厂esd审核esd审核技巧及审核方法工厂esd审核esd审核技巧及审核方法,esd管理体系的关键性因素1。

审核的作用通过工厂esd审查去认定esd掌控方案中的各要项与否符合标准建议。

认定esd掌控方案对于esd掌控方案的有效性。

提供更多被审查者改良esd掌控体系的机会。

可以对急于创建契约关系的供方并作初期评估。

通过esd认证审核，以验证组织本身的esd控制方案，能否持续地符合特定要求，且一直在实施。

验证供方的esd控制方案能否持续地符合特定要求，且一直在实施中。

可依据某一esd标准，评估组织本身的esd控制方案。

通过esd审查，不断分析esd掌控方案体系的投资投资回报和改良方式.将结果意见反馈给员工和高层管理人员就是必要的.从管理层获得必要的撤退。

2。

esd审核员应具备的审核基本知识esd审核员应具备的素质、知识与技能esds20.20审核作用,esd审核的益处esd审查的投资投资回报和改良方式esd审核员应有的报告能力:编写检查表、撰写不合格报告,和esd审核报告esd文件审核和esd现场审核技巧.3。

如何进行esd审查？详细内容参考esd-china编写的《esd审核员培训讲议》您能够认知和区分《esd审核员培训讲议》封面的两个最常用esd标志吗？审查的区域与过程4。

基本测量仪器至少须要一个静电场表中、阔测量范围的电阻表,中剧电阻表中、适度电极和配件更多的测量仪器可能将包含磁铁平板监测仪器、鞋类、腕带测验、记录仪、静电振动模拟器、esd探测器等.esd认证快速检测箱中剧交流电阻测试仪5。

常见esd防护流程审核问题常用esd审查问题esd审核检查表esd审核评估报告esd证书s20.20快速检测箱ansi/esds20.20-1999/2021静电振动掌控方案...静电振动(esd)认证咨询、esd培训、esd审查与评估的优势。

静电防护静电的概念ESD Basic KnowledgeESD 基础知识静电就是静止的电荷，就是物体表面有多余的电荷（正电荷或负电荷）存在。

静电产生有三种方法：☠摩擦☠相接触的两个物体发生分离☠静电感应产生静电静电产生的物理解释结果：带正的静电荷结果：带负的静电荷相接触的两个物体发生分离ESD 基础知识ESD基础知识什么物体可以产生静电？Everything can be come Charged ！任何物体都可以产生静电！我们的工作区域所有物体都可以产生静电!–手推车，椅子，机械手，粘胶带，周转箱和其它物料输送物品–人体，手套，抹布，普通衣服–工作台表面，手动工具，纸，笔记本，文件夹，笔等等都可以产生静电。

ESD基础知识什么是ESD？ESD 就是静电泄放（Electronic Static Discharge）带有静电的物体靠近或接触另一物体，只要它们之间存在电势差，就会发生静电荷传递。

这种静电荷传递过程我们称之为静电泄放。

当这种静电荷传递的过程强度足够大，大到可以损坏我们的产品，我们就称之为ESD事件。

ESD Basic KnowledgeESD 基础知识什么样的材料是防静电材料？3. Insulator 绝缘材料2. Dissipative 静电消耗材料1.Conductive 导体材料105Ohms /1011Ohms /1 产生静电少2 静电可以通过接地消除（但消除速度很快）3 可以接受的ESD 材料1 产生静电较少2 静电可以通过接地消除（消除速度适中）3 理想的ESD 材料1 产生静电很多2 静电不能通过接地消除（消除速度特别慢）3 非ESD 材料ESD Basic KnowledgeESD 基础知识ESD 的危害人体对大于3000V 的静电才有感觉！但是……磁头PCB/PCC电路板梳头发撕贴胶带走路ESD Basic KnowledgeESD 基础知识ESD 如何损害我们的产品大量的静电荷在存在电势差的物体（人或机器）与产品之间快速传递，短时间内产生很大的电流（远远超过产品可以承受的电流），通常将产生足够的热量熔化半导体芯片的内部电路，在电子显微镜下外表像向外吹出的小子弹孔，引起即时的和不可逆转的损坏，轻则使电路过热受到损伤，影响产品的寿命和可靠性，重则损毁电路，造成产品不能使用。

工厂ESD静电防护工程工厂ESD静电防护工程静电是工厂生产中一个常见但易被忽视的问题。

虽然静电在日常生活中是无害的，但在某些特定的生产环境下，静电会带来严重的问题，如火灾、爆炸、电击等。

因此，工厂ESD静电防护工程非常重要。

ESD是静电放电( Electrostatic Discharge )的缩写，指的是物质电荷之间突然的电荷平衡现象。

ESD静电防护工程旨在控制和降低静电的产生和释放，从而保护工厂的人员和设备不受静电的危害。

工厂ESD静电防护工程包括以下几个方面：1. 地面系统：工厂的地面系统是ESD静电防护的基础。

合适的地面系统能够将静电有效地导入地下，从而减少电荷的积累和释放。

地面系统应该使用符合国际标准的导电材料，如铜、铝等合金。

地面系统应该经过定期的检查和维护，以确保其良好的导电性。

2. 防静电服装：工厂员工应该穿着符合防静电要求的服装，如防静电鞋、防静电手套、防静电工作服等。

这些服装能够有效地防止静电的产生和积累，从而保护员工免受静电的危害。

3. 静电接地：静电接地是ESD静电防护工程中非常重要的一环。

设备和设施应该通过正确的静电接地，将静电引入地下，从而保护设备免受静电的危害。

4. 静电测试：工厂应该配备符合国际标准的静电测试设备，对设备和设施进行定期的静电测试。

静电测试能够检测出可能存在的静电积累问题，及时采取措施来解决问题。

5. 静电消除：当静电问题被检测出来时，工厂应该采取相应的措施来消除静电。

常见的静电消除措施包括增加湿度、安装静电消除器等。

工厂ESD静电防护工程需要全员参与和管理。

除了以上提到的防护措施外，员工还应该接受ESD静电防护的培训，了解并遵守相关的操作规程和防护要求。

工厂应该建立健全的ESD静电防护管理制度，并定期进行检查和评估，以确保防护工程的有效运行。

总之，工厂ESD静电防护工程是确保生产环境安全的重要一环。

通过规范的静电防护措施和管理，能够有效地减少静电问题带来的危害，保护员工和设备的安全。
