最新卓越管理方案您可自由编辑VGA矩阵切换器产品介绍：VGA矩阵切换器内部采用高带宽开关芯片，图像清晰无拖影；输入、输出带缓冲设计，增强了抗冲击及输出能力；VGA带音频矩阵切换器，音视频可分别控制，音频输入输出采用了平衡方式，大大提高了抗躁声的能力及传输的距离。

VGA矩阵切换器机箱采用EMI的结构设计，能有效的防止电磁辐射及电磁波的干扰，性能更加稳定。

VGA矩阵切换器内嵌智能控制，采用了独特的处理方式，大大的提高了设备的切换速度；除面板键盘和红外遥控操作外，还提供RS232控制接口，方便用户与各种远端控制设备（如快思聪、AMX、思美特等）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制；具备掉电状态保护存储、开机自动恢复记忆的功能。

VGA矩阵切换器该系列产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

产品性能:VGA特性增益：0dB带宽：350MHz（-3dB）满载微分相位：0.05º@4.43 MHz微分增益：0.05% @4.43 MHz最大传播延时：5nS(±1nS)切换速度：≤180nSVGA输入信号类型：VGA信号接口：VGA D型15针最小电平：0.5Vp-p最大电平：1.0Vp-p阻抗：75Ω回波损耗：-30dB@5MHzVGA输出信号类型：VGA信号接口：VGA D型15针输出电平：0.7Vp-p阻抗：75Ω回波损耗：直流补偿：最大5mV同步信号特性输入/输出信号类型：TTL输入电平：0V-5Vp-p输出电平：TTL: 5Vp-p输入阻抗：510Ω输出阻抗：75Ω极性：正或负（与输入一致）音频特性增率：0dB频率响应：20 Hz ~ 20 kHz总谐波失真+噪声：0.05% @ 1 kHz （额定电压下）共态抑制比（CMRR）：（CMRR）>75dB @: 20 Hz ~ 20 kHz 音频输入信号类型：立体声，平衡接口：5PIN接口阻抗：>10KΩ最大电平：+19.5dBu音频输出信号类型：立体声，平衡接口：5PIN接口阻抗：>470Ω最大电平：+21dBu控制类型串行控制接口：RS-232，9-针母D型接口波特率：9600数据位：8位停止位：1，无奇偶校验位串行控制口结构：2=TX，3=RX，5=GND规格电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源功率：≤30W存储环境温度：-20°C ~ +80°C工作环境温度：-10°C ~ +55°C相对湿度：20% ~ 95%平均无故障时间：50，000小时RGBHV矩阵切换器系列产品介绍：RGBHV矩阵切换器内部采用高带宽开关芯片，图像清晰无拖影；输入、输出带缓冲设计，增强了抗冲击及输出能力；RGBHV带音频矩阵切换器，音视频可分别控制，音频输入输出采用了平衡方式，大大提高了抗躁声的能力及传输的距离。

VGA矩阵切换器概述及信号原理一、VGA应用概述VGA（Video Graphics Array）是IBM于1987年提出的一个使用模拟信号的电脑显示标准，VGA最早指的是显示器640X480这种显示模式，VGA的英文全称是Video Graphic Array，也叫显示绘图阵列。

VGA 公插头(通常位于显示器侧)VGA技术的应用还主要基于VGA显示卡的计算机、笔记本等设备，而在一些既要求显示彩色高分辨率图像又没有必要使用计算机的设备上，VGA技术的应用却很少见到。

本文对嵌入式VGA显示的实现方法进行了研究。

基于这种设计方法的嵌入式VGA显示系统，可以在不使用VGA 显示卡和计算机的情况下，实现VGA图像的显示和控制。

系统具有成本低、结构简单、应用灵活的优点，可广泛应用于超市、车站、飞机场等公共场所的广告宣传和提示信息显示，也可应用于工厂车间生产过程中的操作信息显示，还能以多媒体形式应用于日常生活。

二、VGA原理概述VGA显示与VGA时序实现通用VGA显示卡系统主要由控制电路、显示缓存区和视频BIOS 程序三个部分组成。

控制电路如图1所示。

控制电路主要完成时序发生、显示缓冲区数据操作、主时钟选择和D／A转换等功能；显示缓冲区提供显示数据缓存空间；视频BIOS作为控制程序固化在显示卡的ROM中。

1 VGA时序分析通过对VGA显示卡基本工作原理的分析可知，要实现VGA显示就要解决数据来源、数据存储、时序实现等问题，其中关键还是如何实现VGA时序。

VGA的标准参考显示时序如图2所示。

行时序和帧时序都需要产生同步脉冲(Sync a)、显示后沿(Back porch b)、显示时序段(Display interval c)和显示前沿(Front porch d)四个部分。

几种常用模式的时序参数如表1所示。

2 VGA时序实现首先，根据刷新频率确定主时钟频率，然后由主时钟频率和图像分辨率计算出行总周期数，再把表1中给出的a、b、c、d各时序段的时间按照主计数脉冲源频率折算成时钟周期数。

VGA矩阵切换器16系列用户手册目录一.矩阵系统描述: (3)1.1矩阵系统功能说明 (3)1.2矩阵系统系列 (3)二、矩阵安装说明： (4)2.1矩阵面板及接口： (4)2.2串口通讯端口及连线方法 (4)三、矩阵的控制方式说明 (5)3.1面板按键输入操作方式: (5)3.2遥控控制操作方式 (6)3.3后台终端软件操作 (7)四、串口通讯协议： (10)五、矩阵设备电气计数参数 (11)六、常见故障及维护 (12)一.矩阵系统描述:1.1 矩阵系统功能说明VGA矩阵切换系统,是全交叉高性能的设备，应用于ＶＧＡ信号切换。

主要应用于电视广播系统信号切换和交换,多功能媒体会议厅,大屏幕显示工程政府会议厅，医院医疗讨论会议厅，电视台转播信号切换，交互式多媒体教室，及军队指挥视频会议厅。

VGA系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计，以确保切换器的优良品质。

经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60hz的刷新频率和1024x768 200Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为200MHz （-3db），不仅能支持现在的各种制式的视频信号,也能满足将来的高清析电视(HDTV)的带宽要求。

VGA系列矩阵切换器为用户提供了很好的人机接口，方便用户使用。

VGA系列矩阵切换器带有单色或彩色中文液晶显示，RS232通讯接口，RS422通讯接口(可选)，带有断电现场保护功能，能读取和存储多达100个用户场景，还有专门的配套控制软件。

可以与计算机、遥控系统或各种远端控制设备配合使用。

系统配备了多套串口指令，兼容主流矩阵的串口指令集。

此说明书适于16系列全部VGA矩阵切换器，根据规模不同，略有差异。

1.2 矩阵系统系列➢矩阵命名规则: VGAXXYY；➢VGA:代表VGA矩阵；➢XX代表输入端口输: 如08 代表输入端口数为8；➢yy代表输出端口输: 如04 代表输入端口数为4；二、矩阵安装说明：2.1 矩阵面板及接口：前面板示意图：红外接收口成功指示灯电源指示灯操作灯嗡鸣器口LED）前面板由按键和液晶显示及状态灯组成，按键用于操作命令的输入；2U设备配置由128*32点阵组成，可显示两行共32个汉字的中文液晶，设备配置由128*64点阵组成的中文液晶，用于设备的操作和运行状态的显示，状态灯显示用户的操作状态。

shProfessional Matrix矩阵切换器用户手册RGB 矩阵切换器VGA 矩阵切换器AV 矩阵切换器数模高清混插矩阵在使用本系统前，请详细阅读本说明书. 并请保管好该手册目录前言 (4)一、清单、外形及安装说明 (5)1、包装清单 (5)2、普通矩阵前后面板 (6)3、数模高清混插矩阵前面板 (7)4、机架安装说明 (10)二、功能特点及主要技术指标 (11)一、普通矩阵 (11)1、功能与用途 (11)2、主要技术指标 (11)二、数模高清混插矩阵 (12)3、功能与用途 (12)2、主要技术指标 (13)三、系统连接图 (15)四、矩阵的操作 (16)1、指示灯及面板按键 (16)2、遥控器的使用 (19)3、显示屏及显示的画面 (20)4、菜单总表及一般操作方法 (22)5、各菜单说明 (24)6、矩阵的切换 (33)7、控制软件 (35)五、注意事项及故障处理 (52)1、注意事项 (52)2、常见故障检修 (52)附录A、串口控制协议 (53)1、通信接口 (53)2、控制命令 (54)附录B、编程说明 (61)1、用VB 编程控制矩阵 (61)2、用VC 编程控制矩阵 (62)3、用C# 编程控制矩阵 (64)4、用Delphi 编程控制矩阵 (66)前言感谢您使用本公司矩阵切换器，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。

确保设备的输入电源为AC 100～240V/50Hz。

2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。

3．使用本产品时严禁带电插拔输入、输出信号线及RS232 通讯接口线。

4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。

严禁将化学物品洒在本产品上。

5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。

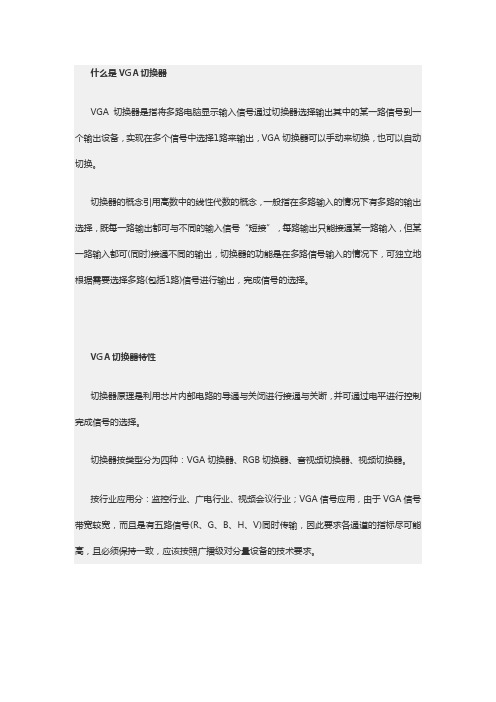

什么是VGA切换器
VGA切换器是指将多路电脑显示输入信号通过切换器选择输出其中的某一路信号到一个输出设备，实现在多个信号中选择1路来输出，VGA切换器可以手动来切换，也可以自动切换。

切换器的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出，切换器的功能是在多路信号输入的情况下，可独立地根据需要选择多路(包括1路)信号进行输出，完成信号的选择。

VGA切换器特性
切换器原理是利用芯片内部电路的导通与关闭进行接通与关断，并可通过电平进行控制完成信号的选择。

切换器按类型分为四种：VGA切换器、RGB切换器、音视频切换器、视频切换器。

按行业应用分：监控行业、广电行业、视频会议行业；VGA信号应用，由于VGA信号带宽较宽，而且是有五路信号(R、G、B、H、V)同时传输，因此要求各通道的指标尽可能高，且必须保持一致，应该按照广播级对分量设备的技术要求。

注意一．产品简介1.1关于VGA系列矩阵切换器VGA系列矩阵切换器是专门为音、视频信号的显示切换而设计的高性能智能矩阵开关设备, 用于将各路视频输入信号同步或异步切换到视频输出通道中的任一通道上,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。

本产品带有断电现场保护、LCD液晶显示等功能，并具备RS232通讯接口，可以方便与个人电脑，遥控系统或各种远端控制设备（如快思聪、AMX、CR-PGM等控制系统）配合使用。

本说明以VGA8X8矩阵为例，其它型号矩阵使用方法，参照VGA8X8的使用说明即可。

1.2 VGA矩阵切换器的分类根据不同场合及不同用户的需求，VGA矩阵系列分为以下几个型号：根据不同场合及不同用户的需求，VGA矩阵系列分为以下几个常规型号：更多型号可以定制。

VGA4X4 4路VGA 输入4路VGA 输出VGA8X8 8路VGA 输入8路VGA 输出VGA16X8 16路VGA 输入8路VGA 输出VGA16X16 16路VGA 输入16路VGA 输出VGA24X8 24路VGA 输入8路VGA 输出VGA24X16 24路VGA 输入16路VGA 输出VGA32X8 32路VGA 输入8路VGA 输出VGA32X16 32路VGA 输入16路VGA 输出VGA32X32 32路VGA 输入32路VGA 输出1.3远端计算机输入、远端控制及通讯端口说明VGA矩阵的接口分为电脑输入\输出接口, 接口为标准15VGA HDF接头VGA系列矩阵均提供标准RS-232通讯接口, 遥控接收接口, 允许用户使用各种，远端控制设备（如个人电脑、Crestron中央控制系统、AMX中央控制系统、CR-PGM中央控制系统等）以及遥控器对VGA矩阵系统进行控制。

另外，根据本系统提供的通讯协议和控制代码，用户还可以自行编写软件对其进行控制操作。

1.4 VGA 矩阵切换器装机说明二．产品外型2.1VGA8X8系列前面板示意图图2-2 VGA 系列（VGA 8×8为例）后面板2.2输入，输出接口说明4路、 8路、16路 DB15端子组成，输出接口分为 2路、4路、8路、16路 VGA DB15端子组成。

VGA矩阵切换器技术参数1、采用最新32位内嵌式处理器；2、采用大规模高分辨率芯片，具有长线驱动功能；3、采用信号长距离传输失真增益补偿技术；4、采用数字同步识别处理（DSIP）技术；5、采用可编程逻辑阵列电路（CPLD），性能更稳定；6、采用大屏幕液晶中文显示屏，全中文显示工作状态；7、内置双色LED指示输入信号检测模式；8、内置8组个轮循切换功能，能任意设定间隔时间和通道；9、内置50组分组定时切换功能，能任意设定时间和通道；10、内置32个场景控制存储模式；11、采用特有MV-NET网络技术，在一个RS-232串口可控制99台宏控系列矩阵；12、输入和输出接口端采用美国AMP公司的接口；13、兼容市场所有同类产品的代码和指令；14、★专用端口，能直接和MV-960无线触摸屏连接，即插即用；15、★特有TCP/IP网络控制管理功能，能通过以太网控制；16、全贴片SMD工艺，特有ESD静电保护功能；17、本产品设计中采用双核处理技术，有更优秀的整体性能，并且在并发多任务时，会根据每个不同的需求来进行合理的协调，让每一项任务都可以在最理想的运行条件下完成运算，从而提高工作效率，用户也同时可以在多个应用环境中进行快速切换，这样会让用户在同时进行多项任务时，仍然可以井井有条地完成所有的任务，避免了和大屏幕拼接系统连接时出现死机、切换速度慢和不能接收命令的现象；18、本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控、手动控制和RS232控制功能，用户可以方便的完成演示过程中的信号切换；19、MV系列VGA矩阵切换器是专门为计算机显示信号以及高分辨率VGA图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合；20、本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种中控系统设备（如宏控和其他控制系统）配合使用；21、全球通用宽电压开关电源设计，可适应交流100～240V，50/60Hz；22、高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；23、★可选配带同步电脑音频信号切换功能；24、支持分辨率为2048x1536 60hz的刷新频率和1024x768 200Hz的刷新频率技术参数：VGA信号:超高带宽：500MHz (-3dB),满载亮度色度干扰：-50dB@5MHz微分相位I/0S：<1.28度，3.58MHz微分增益误差：0.1%, 3.58-4.43MHz隔离度(串扰) ：<-85db(5MHz)非线性失真：<0.02%/0.02o (RL=150Ω)串扰：-60dB @10 MHz，-39dB @100 MHz切换速度：200 ns(最长时间)信号类型：RGBHV、RGsB、复合视频、S－视频、分量视频VGA输入：接口：15针HD母接头信号强度:1V p-p最小/最大电平模拟信号: 0.5V ~ 2.0V p-p阻抗：75 Ω回波损耗：30dB@5MHz水平频率响应：15 kHz ~ 145 kHz垂直频率响应：30 Hz ~ 170 Hz最大直流偏置误差：15mVVGA输出：接口：15针HD母接头最小/最大电平：2.0V p-p阻抗：75 Ω回波损耗：30dB@5MHz直流补偿：最大±5mVVGA同步信号：输入/输出信号类型：RGBHV/RGsB/复合视频/S－视频/分量视频输入电平: 0 V~1.0 Vp-p输出电平: TTL 5.0 Vp-p输入阻抗：75 Ω输出阻抗：75 Ω最大传输延时：典型20ns最大上升/下降时间：4ns极性：正或负（与输入完全一致）最高支持分辨率： 2048x1536（60hz）音频技术参数：增益：非平衡输出0dB，平衡输出+6dB频率响应范围：20Hz~20KHz，±0.05 dB总谐波失真：0.03%@1KHz标准电平，0dB增益信噪比：>90dB，最大电平输出通道串扰：<-80dB@1KHz，满负载共模抑制比：>75dB @ 20Hz ~20kHz立体声通道隔离：>80dB@1KHz音频输入：输入数量及类型：立体声，平衡/非平衡输入输入接头：RCA接口输入阻抗：>50KΩ非平衡，25KΩ平衡最大电平：+19.5dBu，平衡/非平衡，标准信噪比音频输出：输出数量及类型：立体声，平衡/非平衡输出输出接头：RCA接口输出阻抗：平衡100Ω，非平衡50Ω通道与通道增益误差：±0.1dB最大电平：高阻>+24dBu，标准信噪比：600Ω>+15dBm标准信噪比控制方式:1、手动按钮2、红外遥控器3、RS-232协议波特率与协议:串行控制接口：RS-232, 9-针公D型接口波特率：1200～38400（系统默认：9600）,数据位：8位,停止位：1,校验位：无奇偶设备地址码：1～99红外控制：IR-200遥控器串行控制口结构：2 = TX, 3 = RX, 5 = GND控制程序：《Version 3.0》规格:电源: 110～220V AC, 50/60 Hz功率: 50W～100W温度: -30°~ +80°C湿度: 10% ~ 90%尺寸：48cm x 30cm x (8-44) cm重量: 5.5 - 15 kg外壳:金属材料机架安装：标准U震动:ISTA 1A（国际保险箱运输协会)遵循标准:CE/FCC A级/VCCI/AS/NZS/ICES 质保: 3年免费保修,终生维护平均故障间隔时间(MTBF): 35,500小时型号：。

ITAV VGA矩阵产品手册ITAV VGA矩阵产品手册产品概述：ITAV VGA矩阵是一款高性能的视频信号切换设备，可用于多个显示设备之间的信号切换和分配。

该产品支持高清视频信号，具有稳定可靠的性能，广泛应用于会议室、教育机构、监控中心等场所。

章节一、产品特点1.1 高清信号传输：支持高分辨率的视频信号传输，确保图像质量的清晰度和色彩还原度。

1.2 多输入多输出：支持多个VGA输入信号和多个VGA输出信号，可根据需求进行灵活设置。

1.3 远距离传输：支持长距离的视频信号传输，最大传输距离可达100米。

1.4 快速切换：支持快速的信号切换，无需等待、无延迟、无闪屏。

1.5 用户友好界面：产品设有直观的用户界面，支持一键切换、预设模式等操作。

章节二、产品规格2.1 输入接口：VGA输入接口 x N（N为可选输入数）2.2 输出接口：VGA输出接口 x M（M为可选输出数）2.3 分辨率支持：最高支持1920x1080p2.4 控制方式：面板按钮控制、远程控制器控制、RS232串口控制2.5 供电方式：AC 100-240V，50/60Hz2.6 外形尺寸：（长） x （宽） x （高）mm2.7 重量： kg章节三、安装与连接3.1 安装要求：确保设备放置在通风良好的环境中，并与电源接地。

3.2 连接方法：将VGA信号源通过信号线连接到矩阵的输入端口，并将矩阵的输出端口连接至显示设备。

3.3 电源连接：将产品的电源线插入电源插座，并确保电源连接可靠。

章节四、使用指南4.1 面板按钮操作：按下面板按钮可实现信号切换和模式选择。

4.2 远程控制器操作：使用遥控器可以实现信号切换、预设模式选择、调节音量等功能。

4.3 RS232串口控制：通过串口连接设备和电脑，并使用相应的软件进行控制和设置。

章节五、常见问题解决5.1 无法切换信号：检查输入信号线和输出信号线连接是否正确。

5.2 信号质量差：检查VGA线材质量和长度是否符合要求。
