桥面布置与构造

第四章桥面布置与构造第一节桥面组成与布置桥面构造包括行车道铺装、排水防水系统、人行道（或安全带）、缘石、栏杆、护栏、照明灯具和伸缩缝等。

桥面的布置应在桥梁的整体设计中考虑，它根据道路的等级、桥梁的宽度、行车的要求等条件确定。

对混凝土梁式桥的桥面布置有双向车道布置、分车道布置和双层桥面布置等一、双向车道布置双向车道布置是指行车道的上下行交通布置在同一桥面上，上下行交通由划线分隔，没有明显的界限。

车辆在桥梁上行驶的速度只能是中速或低速，对交通量较大的道路，桥梁往往会形成交通滞流状态。

二、分车道布置在桥面上设置分隔带，用以分隔上下行车辆，因而上下行交通互不干扰，可提高行车速度，便于交通管理。

在城市道路和高等级公路中常采用。

三、双层桥面的布置双层桥面的布置是桥梁结构在空间上可以提供两个不在同一平面上的桥面构造。

可以使不同的交通严格分道行驶，提高了车辆和行人的通行能力，并便于交通管理。

同时，可以充分利用桥梁净空，在满足同样交通要求之下，减小桥梁宽度，缩短引桥长度，达到较好的经济效益。

公路铁路两用桥梁中也常常采用将公路、铁路线路分别在两个平面中布置。

典型的有南京长江大桥、青马大桥等。

四、桥面构造桥面构造包括行车道铺装、排水防水系统、人行道（或安全带）、缘石、栏杆、护栏、照明灯具和伸缩缝等。

桥面的布置应在桥梁的整体设计中考虑，它根据道路的等级、桥梁的宽度、行车的要求等条件确定。

第二节桥面铺装桥面铺装的作用是：防止车轮直接与混凝土桥面接触使混凝土行车道板面受到磨损、分布车轮压力以减少荷载对桥面板的作用力、保护混凝土桥面板及主梁防止混凝土及钢筋的腐蚀、提高行车的舒适度、增加了桥梁美观。

一、桥面纵、横坡的设置为了迅速排水，桥梁除设有纵向坡度外，尚有将桥面铺装层的表面沿横向设置成1.5%-2%的双向横坡,横坡的设置有三种形式1.对于板式桥或者是就地浇注的肋梁式梁桥,为节省铺装材料减轻重力,可以将横坡直接设在墩台顶部而作成倾斜的桥面板,铺装层可以做成等厚的,而不需要设置混凝土三角垫层.2.对于装配式肋梁桥,为使主梁构造简单,架设和拼装方便,通常横坡不需要设置在墩台上,而是通过行车道板上铺设不等厚的铺装层以构成桥面的横坡3.在较宽的桥梁中，用三角垫层设置横坡将使混凝土用量与恒载增加过多，为此,也直接将行车道板做成倾斜而形成横坡,但使主梁构造比较复杂二、桥面铺装的类型1、普通水泥混凝土或沥青混凝土铺装2、防水混凝土铺装3、具有贴式防水层的水泥混凝土或沥青混凝土铺装第三节桥面防水排水设施为了迅速排除桥面积水，防止雨水积滞于表面并渗入梁体而影响桥梁的耐久性，在桥梁设计时除了通过纵横坡和排水外要有一个完整的排水系统。

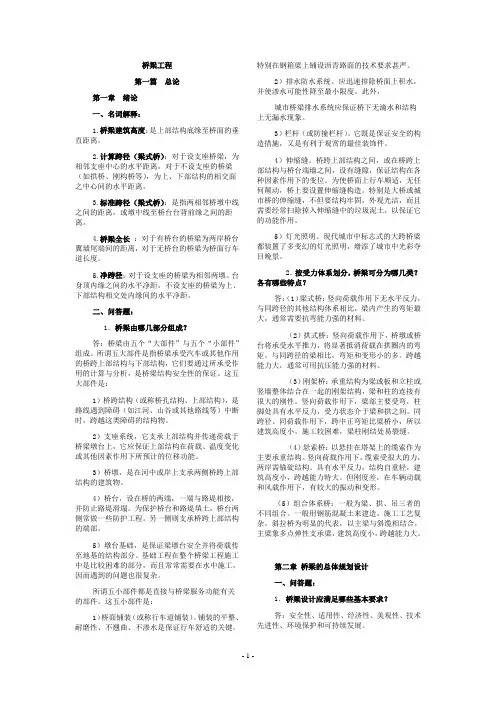

桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。

2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。

3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。

4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。

5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。

二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。

所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。

这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。

3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。

4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护工程。

另一侧则支承桥跨上部结构的端部。

5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

所谓五小部件都是直接与桥梁服务功能有关的部件。

这五小部件是：1）桥面铺装（或称行车道铺装）。

铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

2）排水防水系统。

应迅速排除桥面上积水，并使渗水可能性降至最小限度。

此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。

《桥梁工程》答辩题第一篇总论（一）桥梁旳构成和分类1. 桥梁由哪几部分构成？桥跨构造, 桥墩（台）, 支座, 附属构造。

2. 什么叫桥梁旳上部构造和下部构造？它们旳作用分别是什么？桥跨构造又称附属构造, 是在线路中断时跨越障碍旳重要承重构造。

桥墩（台）又称下部构造, 是支承桥跨构造并将恒载和车辆等活载传至地基旳建筑物。

3. 对于不同样旳桥型, 计算跨径都是怎样计算旳？梁式桥, 为桥跨构造相邻及两个支座中心之间旳距离。

拱桥是相邻拱脚截面形心点之间旳水平距离。

4. 什么叫桥梁旳容许建筑高度？当容许建筑高度严格受限时, 桥梁设计怎样去满足它旳规定？公路（铁路）定线中所确定旳桥面或轨顶搞成, 对通航净空顶部高程之差, 称为容许建筑高度。

当建筑高度严格受限时, 应调整桥面标高已满足桥下通航或者通车旳规定。

5. 请论述梁桥、拱桥、刚架桥、斜拉桥和吊桥旳重要受力特点。

竖向荷载作用下, 梁桥受弯矩为主。

拱桥受压为主。

刚架桥梁部重要受弯, 柱脚处又具有水平反力, 受力状态介于梁桥和拱桥之间。

斜拉桥累死多点弹性持续梁, 吊桥重要是缆索承受拉力, 同步支座存在水平力。

（二）桥梁旳总体规划设计6. 桥梁设计应满足哪些基本规定？并简要论述各项规定旳基本内容。

使用上旳规定, 经济上旳规定, 构造尺寸和构造上旳规定, 施工上旳规定, 美观上旳规定。

7. 对于跨河桥梁, 怎样确定桥梁旳总跨径和进行分孔？对于通航河流, 分孔时首先考虑桥下通航旳规定。

对于变迁性河流, 需要多设几种通航孔。

平原地区宽阔河流, 一般在中部设计大跨径通航空, 在两旁浅滩部分按经济跨径进行分孔。

山区深谷, 水深流急旳河流或者水库上, 应减少中间桥墩, 加大跨径, 条件容许旳话, 采用特大跨径单孔跨越。

8. 桥梁多种标高确实定应考虑哪些原因？桥下流水净空,桥下安全通航,桥跨构造底缘旳高程应高出规定旳车辆净空高度。

9. 确定桥面总宽时应考虑哪些原因？试述各级公路桥面行车道净宽原则。

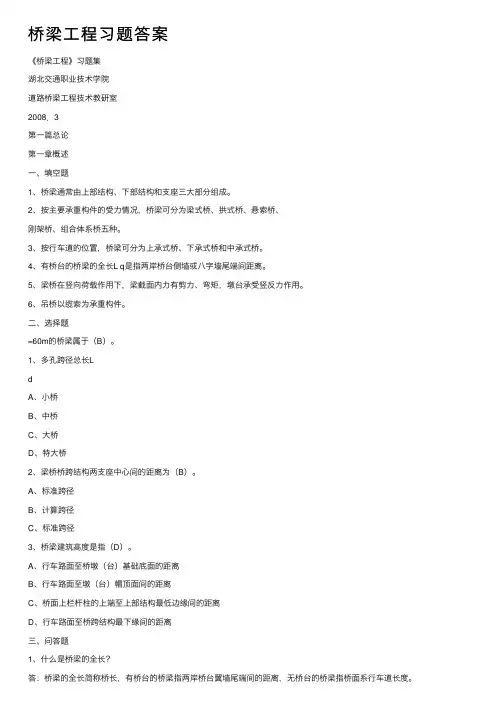

桥梁⼯程习题答案《桥梁⼯程》习题集湖北交通职业技术学院道路桥梁⼯程技术教研室2008．3第⼀篇总论第⼀章概述⼀、填空题1、桥梁通常由上部结构、下部结构和⽀座三⼤部分组成。

2、按主要承重构件的受⼒情况，桥梁可分为梁式桥、拱式桥、悬索桥、刚架桥、组合体系桥五种。

3、按⾏车道的位置，桥梁可分为上承式桥、下承式桥和中承式桥。

4、有桥台的桥梁的全长L q是指两岸桥台侧墙或⼋字墙尾端间距离。

5、梁桥在竖向荷载作⽤下，梁截⾯内⼒有剪⼒、弯矩，墩台承受竖反⼒作⽤。

6、吊桥以缆索为承重构件。

⼆、选择题=60m的桥梁属于（B）。

1、多孔跨径总长LdA、⼩桥B、中桥C、⼤桥D、特⼤桥2、梁桥桥跨结构两⽀座中⼼间的距离为（B）。

A、标准跨径B、计算跨径C、标准跨径3、桥梁建筑⾼度是指（D）。

A、⾏车路⾯⾄桥墩（台）基础底⾯的距离B、⾏车路⾯⾄墩（台）帽顶⾯间的距离C、桥⾯上栏杆柱的上端⾄上部结构最低边缘间的距离D、⾏车路⾯⾄桥跨结构最下缘间的距离三、问答题1、什么是桥梁的全长？答：桥梁的全长简称桥长，有桥台的桥梁指两岸桥台翼墙尾端间的距离，⽆桥台的桥梁指桥⾯系⾏车道长度。

四、识图题（10分）请注明下⾯梁桥图中数字所表⽰的各部位的名称及字母所表⽰的主要尺⼨的名称。

1、桥墩2、基础3、锥形护坡4、路基边坡5、桥台：净跨径 h：建筑⾼度 H：桥下净空L：桥长 L1、拱轴线2、拱顶3、拱脚4、拱圈5、拱腹6、拱背7、起拱线8、桥台9、基础 10、锥坡：净跨径 f：计算⽮⾼ fo：净⽮⾼L：计算跨径 L第⼆章桥梁的总体规划和设计要点⼀、填空题1、桥梁纵断⾯设计，主要确定总体跨径、分孔、桥梁标⾼、纵坡、基础埋置深度等。

2、最经济的桥梁跨径是使桥梁上部结构和墩台的总造价最低的跨径。

3、桥梁设计应满⾜使⽤上、经济上、设计上、施⼯上、美观上、环境保护和可持续发展等⽅⾯的要求。

⼆、选择题1、当通航孔径⼩于经济跨径时，应按（B）布置桥孔。

A．计算跨径 B. 经济跨径 C. 通航跨径 D.标准跨径2、公路桥梁⾏车道宽度取决于（C）。

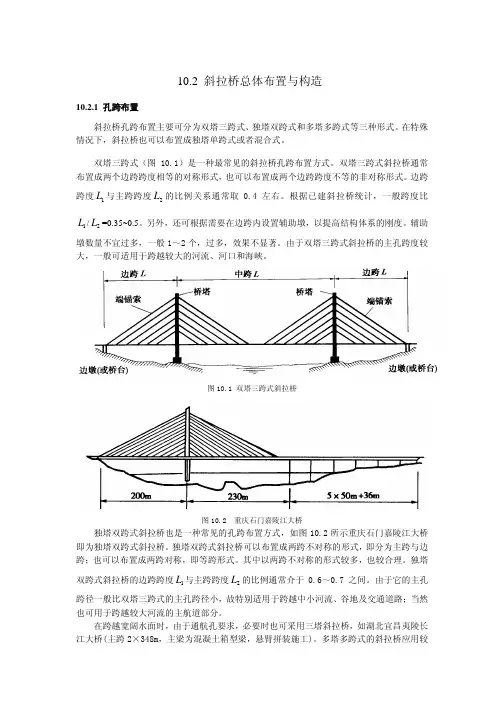

10.2 斜拉桥总体布置与构造10.2.1 孔跨布置斜拉桥孔跨布置主要可分为双塔三跨式、独塔双跨式和多塔多跨式等三种形式。

在特殊情况下，斜拉桥也可以布置成独塔单跨式或者混合式。

双塔三跨式（图10.1）是一种最常见的斜拉桥孔跨布置方式。

双塔三跨式斜拉桥通常布置成两个边跨跨度相等的对称形式，也可以布置成两个边跨跨度不等的非对称形式。

边跨跨度与主跨跨度的比例关系通常取0.4左右。

根据已建斜拉桥统计，一般跨度比/=0.35~0.5。

另外，还可根据需要在边跨内设置辅助墩，以提高结构体系的刚度。

辅助墩数量不宜过多，一般1～2个，过多，效果不显著。

由于双塔三跨式斜拉桥的主孔跨度较大，一般可适用于跨越较大的河流、河口和海峡。

1L 2L 1L 2L图10.1 双塔三跨式斜拉桥图10.2 重庆石门嘉陵江大桥独塔双跨式斜拉桥也是一种常见的孔跨布置方式，如图10.2所示重庆石门嘉陵江大桥即为独塔双跨式斜拉桥。

独塔双跨式斜拉桥可以布置成两跨不对称的形式，即分为主跨与边跨；也可以布置成两跨对称，即等跨形式。

其中以两跨不对称的形式较多，也较合理。

独塔双跨式斜拉桥的边跨跨度与主跨跨度的比例通常介于0.6～0.7之间。

由于它的主孔跨径一般比双塔三跨式的主孔跨径小，故特别适用于跨越中小河流、谷地及交通道路；当然也可用于跨越较大河流的主航道部分。

1L 2L 在跨越宽阔水面时，由于通航孔要求，必要时也可采用三塔斜拉桥，如湖北宜昌夷陵长江大桥(主跨2×348m，主梁为混凝土箱型梁，悬臂拼装施工)。

多塔多跨式的斜拉桥应用较少，这是由于多塔多跨式斜拉桥的中间塔顶没有端锚索来有效地限制它的变位，结构的刚度较低。

增加主梁的刚度可以在一定程度上提高多塔斜拉桥的整体刚度，但这样做必然会增加桥梁的自重。

在必须采用多塔多跨式斜拉桥时，可将中间塔做成刚性索塔，此时索塔和基础的工程程量将会增加很多，或用斜拉索对中间塔顶加劲，但这种长索柔度较大，且影响桥梁的美观。
