第四章装配式简支梁桥的设计与构造钢筋混凝土或预应力混凝土简支梁桥特点：属于单孔静定结构，受力明确、构造简单、施工方便，中小跨径桥梁中应用最广泛装配式施工方法特点：大量节约模板支架木材，降低劳动强度，缩短工期，显著加快建桥速度第四章装配式简支梁桥的设计与构造Array第一节装配式简支梁桥的构造类型 第二节装配式钢筋混凝土简支梁桥 第三节装配式预应力混凝土简支梁桥第四节组合梁桥装配式简支梁桥构造类型的采用依据：跨径大小、是否施加预应力、运输和施工条件等 构造类型涉及内容：装配式主梁的横截面形式、沿纵截面上的横隔梁布置、块件的划分方式以及块件的连接集整第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式按主梁的截面形式分类Π形梁桥T 形梁桥箱形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型（c）（a)（b）(a)(b)(c)T形梁桥箱形梁桥Π形梁桥第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式Π形梁桥说明：块件之间用穿过腹板的螺栓连接优点：截面形状稳定、横向抗弯刚度大、块件堆放、装卸、安装方便缺点：通常用钢筋网做配筋，难以做成刚度大的钢筋骨架经验结论：跨度较大时Π形梁桥混凝土、钢筋用量较T形梁桥大，构件重，一般用于6-12m的小跨径，目前很少采用第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式T形梁桥说明：主梁之间借助间距4-6m的横隔梁连接优点：制作简单、整体性好、接头方便缺点：截面形状不稳定、运输和安装较为复杂、构件在桥面板的跨中接头对板受力不利经验结论：常用跨径为7.5-20m（钢筋混凝土）、20-40m（预应力），目前在装配式简支梁中应用最广泛。
发展趋势：保证抗剪等条件下，减少梁肋（腹板）厚度，以期减少构件自重装配式简支梁桥的截面形式T 形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式箱形梁桥说明：一般情况下受拉区混凝土不参与工作，多余箱梁底板增大自重，全截面受力预应力混凝土梁例外优点：抗扭能力大、横向抗弯刚度大、在预施应力、运输安装阶段单梁稳定性比T梁好、可做成薄壁结构、减少板厚节省钢筋缺点：箱梁薄壁构件预制施工较复杂、单根箱梁的安装质量通常比T梁大第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式其他说明：装配式梁桥通常借助沿纵向配置的横隔梁的接头和桥面板的接缝练成整体，以使桥上车辆荷载能分配给各主梁共同负担，鉴于横隔梁的抗弯刚度远比桥面板大，横隔梁对荷载分配起主要作用跨度内无横隔梁的装配式简支梁桥的主梁间的横向联系主要由加强桥面板来实现横隔梁高度大时可将其中部挖空，挖空部分边缘做成钝角并配置钢筋第一节装配式简支梁桥的构造类型块件划分方式装配式梁桥块件的划分遵循一般原则重量符合现有运输工具和起吊设备的承载能力 满足受力要求，接头尽量设在内力较小处尽可能少用接头，接头形式要牢固可靠构件便于预制、运输和安装块件形状和尺寸标准化块件划分方式钢筋混凝土和预应力混凝土梁桥常用分块方式纵向竖缝划分纵向水平缝划分 纵横向竖缝划分第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型块件划分方式纵向竖缝划分简支梁桥中应用最普遍（见上横截面图示）。
桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。
2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。
3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。
4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。
5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。
二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。
所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。
这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。
2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。
3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。
4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。
为保护桥台和路堤填土，桥台两侧常做一些防护工程。
另一侧则支承桥跨上部结构的端部。
5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。
基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。
所谓五小部件都是直接与桥梁服务功能有关的部件。
这五小部件是：1）桥面铺装（或称行车道铺装）。
铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。
特别在钢箱梁上铺设沥青路面的技术要求甚严。
2）排水防水系统。
应迅速排除桥面上积水，并使渗水可能性降至最小限度。
此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。
《桥梁工程》答辩题第一篇总论（一）桥梁旳构成和分类1. 桥梁由哪几部分构成？桥跨构造, 桥墩（台）, 支座, 附属构造。
2. 什么叫桥梁旳上部构造和下部构造？它们旳作用分别是什么？桥跨构造又称附属构造, 是在线路中断时跨越障碍旳重要承重构造。
桥墩（台）又称下部构造, 是支承桥跨构造并将恒载和车辆等活载传至地基旳建筑物。
3. 对于不同样旳桥型, 计算跨径都是怎样计算旳？梁式桥, 为桥跨构造相邻及两个支座中心之间旳距离。
拱桥是相邻拱脚截面形心点之间旳水平距离。
4. 什么叫桥梁旳容许建筑高度？当容许建筑高度严格受限时, 桥梁设计怎样去满足它旳规定？公路（铁路）定线中所确定旳桥面或轨顶搞成, 对通航净空顶部高程之差, 称为容许建筑高度。
当建筑高度严格受限时, 应调整桥面标高已满足桥下通航或者通车旳规定。
5. 请论述梁桥、拱桥、刚架桥、斜拉桥和吊桥旳重要受力特点。
竖向荷载作用下, 梁桥受弯矩为主。
拱桥受压为主。
刚架桥梁部重要受弯, 柱脚处又具有水平反力, 受力状态介于梁桥和拱桥之间。
斜拉桥累死多点弹性持续梁, 吊桥重要是缆索承受拉力, 同步支座存在水平力。
（二）桥梁旳总体规划设计6. 桥梁设计应满足哪些基本规定？并简要论述各项规定旳基本内容。
使用上旳规定, 经济上旳规定, 构造尺寸和构造上旳规定, 施工上旳规定, 美观上旳规定。
7. 对于跨河桥梁, 怎样确定桥梁旳总跨径和进行分孔？对于通航河流, 分孔时首先考虑桥下通航旳规定。
对于变迁性河流, 需要多设几种通航孔。
平原地区宽阔河流, 一般在中部设计大跨径通航空, 在两旁浅滩部分按经济跨径进行分孔。
山区深谷, 水深流急旳河流或者水库上, 应减少中间桥墩, 加大跨径, 条件容许旳话, 采用特大跨径单孔跨越。
8. 桥梁多种标高确实定应考虑哪些原因？桥下流水净空,桥下安全通航,桥跨构造底缘旳高程应高出规定旳车辆净空高度。
9. 确定桥面总宽时应考虑哪些原因？试述各级公路桥面行车道净宽原则。
桥梁⼯程习题答案《桥梁⼯程》习题集湖北交通职业技术学院道路桥梁⼯程技术教研室2008．3第⼀篇总论第⼀章概述⼀、填空题1、桥梁通常由上部结构、下部结构和⽀座三⼤部分组成。
2、按主要承重构件的受⼒情况，桥梁可分为梁式桥、拱式桥、悬索桥、刚架桥、组合体系桥五种。
3、按⾏车道的位置，桥梁可分为上承式桥、下承式桥和中承式桥。
4、有桥台的桥梁的全长L q是指两岸桥台侧墙或⼋字墙尾端间距离。
5、梁桥在竖向荷载作⽤下，梁截⾯内⼒有剪⼒、弯矩，墩台承受竖反⼒作⽤。
6、吊桥以缆索为承重构件。
⼆、选择题=60m的桥梁属于（B）。
1、多孔跨径总长LdA、⼩桥B、中桥C、⼤桥D、特⼤桥2、梁桥桥跨结构两⽀座中⼼间的距离为（B）。
A、标准跨径B、计算跨径C、标准跨径3、桥梁建筑⾼度是指（D）。
A、⾏车路⾯⾄桥墩（台）基础底⾯的距离B、⾏车路⾯⾄墩（台）帽顶⾯间的距离C、桥⾯上栏杆柱的上端⾄上部结构最低边缘间的距离D、⾏车路⾯⾄桥跨结构最下缘间的距离三、问答题1、什么是桥梁的全长？答：桥梁的全长简称桥长，有桥台的桥梁指两岸桥台翼墙尾端间的距离，⽆桥台的桥梁指桥⾯系⾏车道长度。
四、识图题（10分）请注明下⾯梁桥图中数字所表⽰的各部位的名称及字母所表⽰的主要尺⼨的名称。
1、桥墩2、基础3、锥形护坡4、路基边坡5、桥台：净跨径 h：建筑⾼度 H：桥下净空L：桥长 L1、拱轴线2、拱顶3、拱脚4、拱圈5、拱腹6、拱背7、起拱线8、桥台9、基础 10、锥坡：净跨径 f：计算⽮⾼ fo：净⽮⾼L：计算跨径 L第⼆章桥梁的总体规划和设计要点⼀、填空题1、桥梁纵断⾯设计，主要确定总体跨径、分孔、桥梁标⾼、纵坡、基础埋置深度等。
2、最经济的桥梁跨径是使桥梁上部结构和墩台的总造价最低的跨径。
3、桥梁设计应满⾜使⽤上、经济上、设计上、施⼯上、美观上、环境保护和可持续发展等⽅⾯的要求。
⼆、选择题1、当通航孔径⼩于经济跨径时，应按（B）布置桥孔。
A．计算跨径 B. 经济跨径 C. 通航跨径 D.标准跨径2、公路桥梁⾏车道宽度取决于（C）。

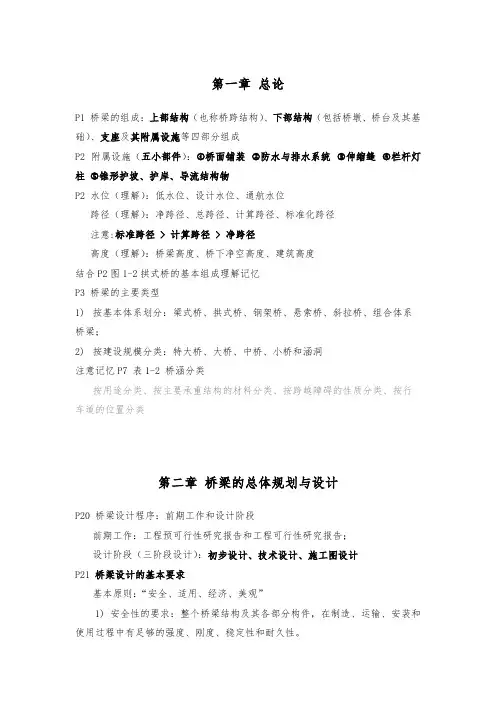

第一章总论P1 桥梁的组成：上部结构（也称桥跨结构）、下部结构（包括桥墩、桥台及其基础）、支座及其附属设施等四部分组成P2 附属设施（五小部件）：①桥面铺装②防水与排水系统③伸缩缝④栏杆灯柱⑤锥形护坡、护岸、导流结构物P2 水位（理解）：低水位、设计水位、通航水位跨径（理解）：净跨径、总跨径、计算跨径、标准化跨径注意:标准跨径 > 计算跨径 > 净跨径高度（理解）：桥梁高度、桥下净空高度、建筑高度结合P2图1-2拱式桥的基本组成理解记忆P3 桥梁的主要类型1)按基本体系划分：梁式桥、拱式桥、钢架桥、悬索桥、斜拉桥、组合体系桥梁；2)按建设规模分类：特大桥、大桥、中桥、小桥和涵洞注意记忆P7 表1-2 桥涵分类按用途分类、按主要承重结构的材料分类、按跨越障碍的性质分类、按行车道的位置分类第二章桥梁的总体规划与设计P20 桥梁设计程序：前期工作和设计阶段前期工作：工程预可行性研究报告和工程可行性研究报告；设计阶段（三阶段设计）：初步设计、技术设计、施工图设计P21 桥梁设计的基本要求基本原则：“安全、适用、经济、美观”1)安全性的要求：整个桥梁结构及其各部分构件，在制造、运输、安装和使用过程中有足够的强度、刚度、稳定性和耐久性。
2)使用上的要求：桥上的车行道和人行道宽度应满足车辆和行人在规划设计年限内的交通流量要求。
3)经济上的要求4)美观上的要求5)技术先进性的要求6)环境保护及可持续发展方面的要求P23 “经济跨径”：使上、下部结构的总造价最低的最为经济的分孔方式第三章桥梁的作用P30 桥梁作用分类（表3-1）：1)永久作用：结构重力（包括结构附加重力）、预加力、土的重力、土的侧压力、混凝土收缩及徐变作用、水的浮力、基础变位作用；2)可变作用：汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、冰压力、温度（均匀温度和梯度温度）作用、支座摩擦力、疲劳荷载、波浪力；3)偶然作用;船舶的撞击作用、漂流物的撞击作用、汽车撞击作用；4)地震作用P31 汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级，它们分别由车道荷载和车辆荷载组成。
桥梁工程知识点第一篇总论第二章桥梁的基本组成和分类1.桥跨结构是在线路中断时跨越障碍的主要承重结构。
2。
桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物.通常设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。
桥跨和桥台中使全部荷载传至地基的底部奠基部分,通常称为基础,它是确保桥梁能安全使用的关键。
P20 3。
净跨径对于梁式桥是设计洪水位上相邻两个桥墩（或桥台)之间的净距,用L0表示；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
4.总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑L0），它反映了桥下宣泄洪水的能力。
5。
计算跨径对于具有支座的桥梁，是指桥跨结构相邻及两个支座中心之间的距离，用L表示.对于拱式桥，是两相邻拱脚截面形心点之间的水平距离。
6。
净矢高是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离，以f0表示.7。
计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离,以f表示。
8。
矢跨比是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径L之比（f/L），也称拱矢度，它是反映拱桥受力特性的一个重要指标.P21 9。
梁式桥是一种在竖向荷载作用下无水平反力的结构。
由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土等）来建造.10。
拱式桥的主要承重结构是拱圈或拱肋。
这种结构在竖向荷载作用下，桥墩或桥台将承受水平推力。
同时，这种水平推力将显著抵消荷载所引起在拱圈（或拱肋)内的弯矩作用。
因此,与同跨径的梁相比,拱的弯矩和变形要小得多。
鉴于拱桥的承重结构以受压为主，通常就可用抗压能力强的圬工材料（如砖、石、混凝土）和钢筋混凝土等来建造。
11.钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合在一起的钢架结构,梁和柱的连接处具有很大的刚性。
一、名词解释1、斜交角斜交角：是指桥轴线与水流方向所夹的锐角。
2、斜度斜度；是指桥轴线与水流方向垂线所夹的锐角。
3、正交桥梁正交桥梁：是指桥轴线与水流方向垂直的桥梁,该种桥梁主筋顺桥轴线,横向钢筋垂直于主筋。
4、斜交桥梁斜交桥梁：是指桥轴线与水流方向不垂直的桥梁，该种桥梁主筋顺桥轴线，横向钢筋部分垂直于主筋，部分平行于主筋.5、横隔梁：是装配式T型桥梁的一部分，起保证主梁相互连接整体的作用。
它的刚度愈大，桥梁的整体性就越好。
6、梁式桥：用梁作为桥身主要承重结构的桥。
而梁作为承重结构是以它的抗弯能力来承受荷载的.7、简支梁桥：由一根两端分别支撑在一个活动支座和一个铰支座上的梁作为主要承重结构的梁桥。
8、T型梁桥:以T型梁为主要承重结构的梁式桥。
在桥上荷载作用产生正弯矩时,梁作成这样上大下小的T形并在下缘配筋便充分利用了混凝土的抗压强度大和钢筋的高抗拉强度进而比矩形梁桥节省了材料,减轻了自重。
9、主筋：亦称纵向受力钢筋，仅在截面受拉区配置其的受弯构件称单筋截面受弯构件，同时在截面受压区配置其的称为双筋截面受弯构件.因此主钢筋按其受力不同而有受拉及受压主钢筋两种。
受拉主钢筋系承受拉拉力，受拉主钢筋则承受压应力.10、箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
11、桥位施工测量：精准确地定出桥梁墩台的中心位置、桥轴线测量以及对构造物各细部构造的定位和放样。
12、交会法：在水中对墩台的定位测量中，从三个方向交会一点的测量方法。
13、预拱度：为了避免桥梁在使用过程中由于荷载而产生变形影响美观或其功能,在施工时预设与荷载变形相反方向的挠度，称为预拱度.其大小通常取全部恒载和一半静汽车荷载所产生的竖向挠度值，即F= -（Fg+1/2＊Fp），式中Fg为恒载引起的挠度，Fp为静汽车荷载引起的挠度。
14、混凝土的施工配合比：是在现场砂和石一定含水量的情况下，对于一定拌和用量的混凝土中各种材料用量之比。
