正弦电流电路中的

在正弦交流电路中,电压与电流的超前滞后关系
在正弦交流电路中，电压与电流的相位关系可以通过超前和滞后这两个概念来描述。

1. 电压与电流的相位差：当电压和电流都是正弦波时，它们之间存在一定的相位差。

相位差可以是0度、90度、180度等，具体取决于电路元件的性
质和连接方式。

2. 超前与滞后的概念：在相位上，如果电压相对于电流是超前的，这意味着电压的峰值比电流的峰值早到达。

相反，如果电压相对于电流是滞后的，则电压的峰值比电流的峰值晚到达。

3. 应用场景：超前和滞后的相位关系取决于电路中元件的种类和连接方式。

例如，纯电阻性负载时，电压和电流同相位；纯电感性负载时，电流滞后于电压90度；纯电容性负载时，电流超前于电压90度。

这些相位关系在分
析交流电路时非常重要，因为它们决定了电路的工作特性和元件之间的相互影响。

综上所述，电压与电流的超前和滞后关系取决于电路的元件性质和连接方式，分析这些关系有助于深入理解交流电路的工作原理。

电功率计算公式_电流电压功率计算公式_三相有功功率计算公式-功率计算公式大全功率包括电功率、机械功率。

电功率又包括直流电功率、交流电功率和射频功率；交流功率又包括正弦电路功率和非正弦电路功率；机械功率又包括线位移功率和角位移功率，角位移功率常见于电机输出功率；电功率还可分为瞬时功率、平均功率（有功功率）、无功功率、视在功率。

在电学中，不加特殊声明时，功率均指有功功率。

在非正弦电路中，无功功率又可分为位移无功功率，畸变无功功率，两者的方和根称为广义无功功率。

本文列出了上述所有功率计算公式，文中p(t)指瞬时功率。

u(t)、i(t)指瞬时电压和瞬时电流。

U、I指电压、电流有效值，P指平均功率。

1、普遍适用的功率计算公式在电学中，下述瞬时功率计算公式普遍适用在力学中，下述瞬时功率计算公式普遍适用在电学和力学中，下述平均功率计算公式普遍适用W为时间T内做的功。

在电学中，上述平均功率P也称有功功率，P=W/T作为有功功率计算公式普遍适用。

在电学中，公式（3）还可用下述积分方式表示其中，T为周期交流电信号的周期、或直流电的任意一段时间、或非周期交流电的任意一段时间。

电学中，公式（3）和（4）的物理意义完全相同。

电学中，对于二端元件或二端电路，下述视在功率计算公式普遍适用：2、直流电功率计算公式已知电压、电流时采用上述计算公式。

已知电压、电阻时采用上述计算公式。

已知电流、电阻时采用上述计算公式。

针对直流电路，下图分别列出了电压、电流、功率、电阻之间相互换算关系。

3、正弦交流电功率计算公式正弦交流电无功功率计算公式：正弦交流电有功功率计算公式：正弦电流电路中的有功功率、无功功率、和视在功率三者之间是一个直角三角形的关系：当负载为纯电阻时，下式成立：此时，直流电功率计算公式同样适用于正弦交流电路。

4、非正弦交流电功率计算公式非正弦交流电功率计算公式采用普适公式（3）或（4）对于周期非正弦交流电，将周期交变电压电流进行傅里叶变换，展开为傅里叶级数，有功功率计算公式还可表示为：上式中，当n仅取一个值时，例如：n=1，上式成为基波有功功率计算公式；n=3，上式成为三次谐波有功功率计算公式。

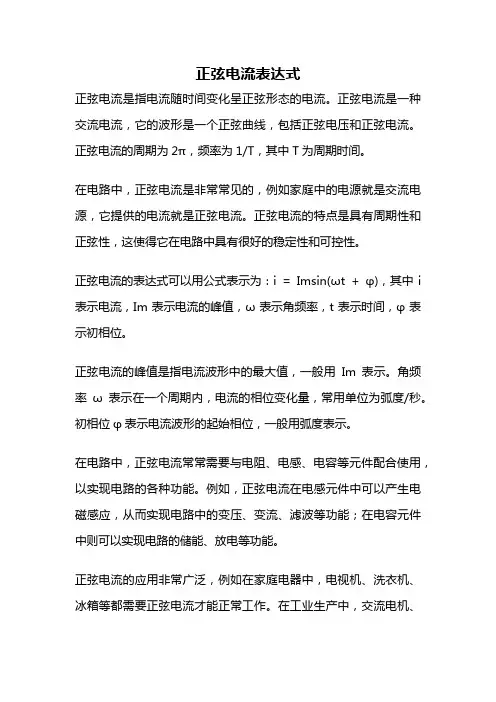

正弦电流表达式
正弦电流是指电流随时间变化呈正弦形态的电流。

正弦电流是一种交流电流，它的波形是一个正弦曲线，包括正弦电压和正弦电流。

正弦电流的周期为2π，频率为1/T，其中T为周期时间。

在电路中，正弦电流是非常常见的，例如家庭中的电源就是交流电源，它提供的电流就是正弦电流。

正弦电流的特点是具有周期性和正弦性，这使得它在电路中具有很好的稳定性和可控性。

正弦电流的表达式可以用公式表示为：i = Imsin(ωt + φ)，其中i 表示电流，Im表示电流的峰值，ω表示角频率，t表示时间，φ表示初相位。

正弦电流的峰值是指电流波形中的最大值，一般用Im表示。

角频率ω表示在一个周期内，电流的相位变化量，常用单位为弧度/秒。

初相位φ表示电流波形的起始相位，一般用弧度表示。

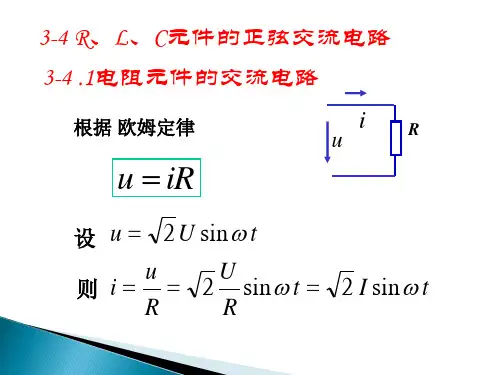

在电路中，正弦电流常常需要与电阻、电感、电容等元件配合使用，以实现电路的各种功能。

例如，正弦电流在电感元件中可以产生电磁感应，从而实现电路中的变压、变流、滤波等功能；在电容元件中则可以实现电路的储能、放电等功能。

正弦电流的应用非常广泛，例如在家庭电器中，电视机、洗衣机、冰箱等都需要正弦电流才能正常工作。

在工业生产中，交流电机、
变压器、电焊机等也需要正弦电流来驱动或供电。

正弦电流是一种非常重要的电流形式，它在电路中具有很好的稳定性和可控性，广泛应用于各种电气设备和系统中，是电气工程中的基础知识之一。

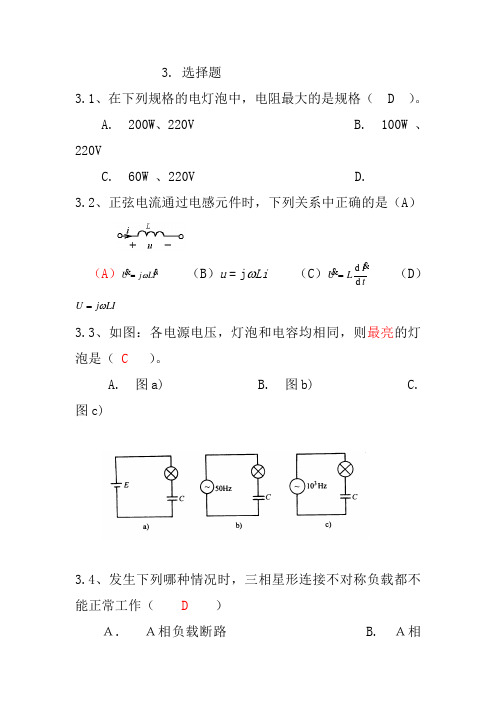

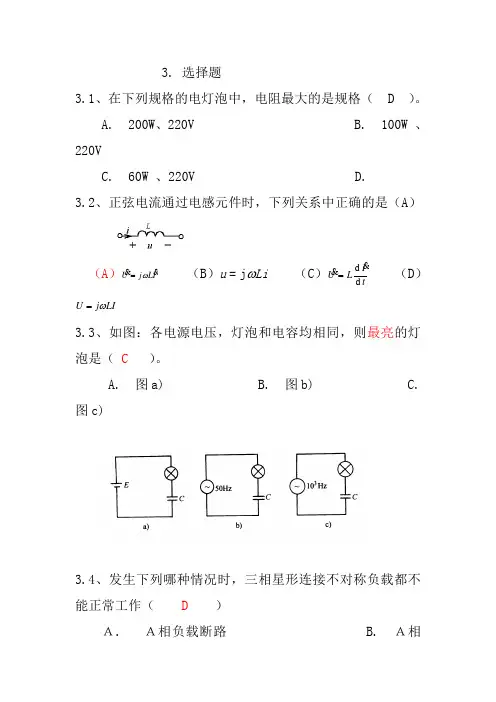

3. 选择题3.1、在下列规格的电灯泡中，电阻最大的是规格（ D ）。

A. 200W 、220VB. 100W 、220VC. 60W 、220VD. 3.2、正弦电流通过电感元件时，下列关系中正确的是（A ）（A ）I L j Uω= （B ）u = j ωLi （C ）tI L U d d = （D ）LI j U ω=3.3、如图：各电源电压，灯泡和电容均相同，则最亮的灯泡是（ C ）。

A. 图a)B. 图b)C. 图c)3.4、发生下列哪种情况时，三相星形连接不对称负载都不能正常工作（ D ）Ａ. Ａ相负载断路 B. Ａ相负载加大C. Ａ相负载短路D. 中性线断掉3.5、图示电路中，增大G 1将导致（ C ）。

(A) U A 增大，U B 增大 (B) U A 减小，U B 减小 (C) U A 不变，U B 减小 (D) U A 不变，U B 增大3.6、图示电路中0d d 1=ti 、0d d 2≠ti ，则 u 1为（ Ｃ ）(A) 0 (B) ti M d d 2 (C) ti M d d 2- (D) L i t22d d3.7、图示电路在直流稳态时1 Ω 电阻所吸收的功率为（ D ）（A）1W （B）10W （C）20W （D）100W3.8、在正弦电流电路中，负载的功率因数愈大，则（C）（A）电压、电流的有效值愈大（B）电压、电流的相位差愈接近90︒（C）电源设备容量的利用率愈高 (D) 负载的储能愈大3.9、图示二端网络的输入电阻为（B）(A) 4 Ω(B) -2 Ω(C) 3 Ω(D) 13Ω3.10、电路如图所示，已知L1= 6H，L2= 3H，M = 2H，则ab两端的等效电感为（ A ）(A) 13 H (B) 5 H (C) 7 H (D) 11 HM3.11、一根粗细均匀的电阻丝，阻值为25Ω，将其等分成五段，然后并联使用，则其等效电阻是（ C ）A.1/25ΩB.1/5ΩC.1ΩD.5Ω3.12、由R、L、C作任意连接所组成二端网络，在正弦激励下，若该网络的无功功率为零，则意味着( C )(A) 所有元件的无功功率都一定为零(B) 所有元件的平均储能都为零(C) 电感元件吸收的无功功率等于电容元件提供的无功功率。

正弦交流电路知识点总结一、正弦交流电路的基本概念正弦交流电路是指由正弦波形状的电压或电流组成的电路。

在正弦交流电路中，电压或电流随时间呈周期性变化，其波形为正弦曲线。

正弦交流电路中，频率、振幅、相位等是重要的参数。

二、正弦交流电路中的元件1. 交流源：提供正弦波形状的电压或电流。

2. 电阻：阻碍电流通过的元件。

3. 电感：储存磁能量并抵抗变化的元件。

4. 电容：储存电能量并抵抗变化的元件。

三、正弦交流电路中的基本定律1. 欧姆定律：U=IR，其中U为电压，I为电流，R为阻值。

2. 基尔霍夫定律：任意一个节点上所有进入该节点和离开该节点的支路所构成的代数和等于零。

3. 诺依曼定理：在任意一个闭合回路中，沿着这个回路方向绕一圈所得到所有增加量之和等于所有减少量之和。

四、串联和并联1. 串联：将多个电阻、电感、电容依次连接在一起，即为串联。

串联后的总阻值为各元件阻值之和。

2. 并联：将多个电阻、电感、电容同时连接在一起，即为并联。

并联后的总阻值等于各元件倒数之和的倒数。

五、交流电路中的功率交流电路中的功率分为有功功率和无功功率两部分：1. 有功功率：指交流电路中被转化成有用能量的功率。

2. 无功功率：指交流电路中被转化成储存于元件中的能量或者从元件中释放出来但不能做有用工作的能量。

六、交流电路中的相位相位是指两个正弦波形状的信号之间时间上的差异。

在正弦交流电路中，相位是一个重要参数。

不同元件间存在着不同相位差，而且相位差随频率变化。

七、滤波器滤波器是指通过对信号进行滤波，去除不需要或者干扰信号来得到所需信号的设备。

根据滤波器对信号处理方式不同，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

八、交流电路中的共振共振是指在交流电路中，当电容和电感与外部信号频率相等时，电路中的阻抗达到最小值。

在共振状态下，电路中的能量传输效率最高。

九、交流电路中的谐波谐波是指在交流电路中，除了基频信号之外产生的频率为整数倍于基频信号频率的信号。

正弦交流电路中的谐振、功率等相关概念在正弦交流电路中，谐振是指电路中电感（L）和电容（C）的阻抗对频率的变化呈现出共振现象的情况。

正弦交流电路中的谐振可以分为串联谐振和并联谐振两种情况。

1. 串联谐振：当电感和电容串联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最小值，电路呈现出谐振现象。

2. 并联谐振：当电感和电容并联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最大值，电路呈现出谐振现象。

谐振频率（Resonant Frequency）是指使电路达到谐振状态所需的频率，对于串联谐振和并联谐振电路而言，其谐振频率分别为：f=谐振电路在谐振频率下具有以下特性：1. 电流最大：在谐振频率下，电路中的电流达到最大值，而电压最小。

2. 总阻抗最小：在谐振频率下，电路的总阻抗达到最小值，等于电路中的纯电阻值（串联谐振）或者最大值（并联谐振）。

3. 功率因数为1：在谐振频率下，电路中的电感和电容的感抗和容抗大小相等且相互抵消，电路中只有纯电阻，功率因数为1，电路无功耗。

4. 能量传递效率最高：在谐振频率下，电路中的能量传递效率最高，能量传输损耗最小。

功率是交流电路中一个重要的参数，其计算方法是：P=VIcosϕ其中，V 为电压，I 为电流，ϕ为电压和电流的相位差， cosϕ为功率因数。

在谐振状态下，电路中的功率因数为1，因此电路的功率可以简化为：P=VI在串联谐振电路中，电压和电流同相位，功率为正数；在并联谐振电路中，电压和电流反相位，功率为负数，表示能量的吸收。

总之，在正弦交流电路中，谐振和功率是交流电路中的重要概念，对于电路的设计和分析具有重要意义。

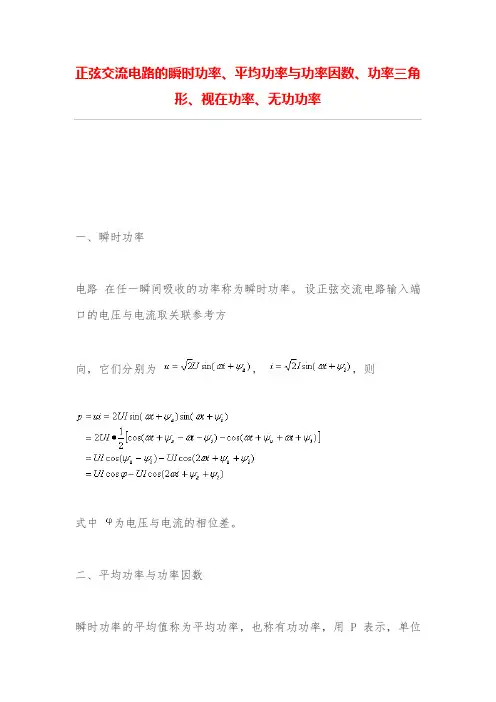

正弦交流电路的瞬时功率、平均功率与功率因数、功率三角
形、视在功率、无功功率
一、瞬时功率
电路在任一瞬间吸收的功率称为瞬时功率。

设正弦交流电路输入端口的电压与电流取关联参考方
向，它们分别为，，则
式中为电压与电流的相位差。

二、平均功率与功率因数
瞬时功率的平均值称为平均功率，也称有功功率，用 P 表示，单位
为瓦（ W ）。

根据定义可知：
可见： 1) P 是一个常量，不仅与电压、电流有效值有关，还与它们相位差的余弦有关。

2) 式中称为功率因数，通常用表示，即。

因为
，
所以。

3) 对于纯电阻来说，电压与电流同相，，；
对于纯电感来说，电压超前电流，，所以；
而对于纯电容来说，电压滞后电流，，所以。

4 ）平均功率守恒，即
三、无功功率
正弦稳态一端口电路内部与外部能量交换的最大速率定义为无功功率，用字母 Q 表示，单位
为乏。

可见： 1) Q 也是一个常量，由 U 、 I 及三者乘积确定。

2)
3 ）无功功率也守恒，即
四、视在功率
在电工技术中，把电路端口电压有效值与电流有效值的乘积称为电路的视在功率，用字母 S 表示，
单位为伏安（ VA ），即
它反映电源设备的额定容量。

* 视在功率无物理意义，不满足守恒定律。

五、功率三角形
P 、 Q 和 S 三者之间可用三角形联系起来，此三角形称为功率三
角形，如图所示。

例：已知某二端口的总电压V ，总电流
A ，
求该二端口的 P 、 Q 、 S 、及。

解：W
var
VA。

电路理论试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.在同一供电系统中，三相负载接成Y形和接成△所吸收的功率是相等的。

( )A、正确B、错误正确答案：B2.串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。

( )A、正确B、错误正确答案：A3.在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A4.三相电路中，考虑输电线路阻抗时，负载的线电压等于电源的线电压。

( )A、正确B、错误正确答案：B5.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A6.等效电源定理要求外电路性质必须是线性的。

()A、正确B、错误正确答案：B7.非正弦波所包含的高次谐波的幅度是否显著，取决于波形的平滑性( )A、正确B、错误正确答案：A8.三相电源星形连接并引出中性线时可以提供两种对称三相电压( )A、正确B、错误正确答案：A9.信号频谱通常指相位频谱( )A、正确正确答案：A10.一阶RC电路的零状态响应中电容电压和电流都是由稳态分量和暂态分量两部分构成。

( )A、正确B、错误正确答案：B11.求有源网络的输入电阻，需先把独立源置零。

( )A、正确B、错误正确答案：A12.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

( )A、正确B、错误正确答案：A13.与电流源串联的电阻(电导)不影响结点电压方程，用短路线代替。

( )A、正确B、错误正确答案：A14.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B15.工程上常用有功功率衡量电气设备在额定电压电流下最大的负荷能力。

( )A、正确B、错误正确答案：B16.谐波分析法可用于非线性电路( )A、正确B、错误正确答案：B17.支路数较多时，支路分析法的方程个数较多，求解不方便( )A、正确B、错误正确答案：A18.1nm=10-6m( )A、正确正确答案：B19.二端口的Y参数中的Y22的单位是欧姆（）A、正确B、错误正确答案：B20.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A21.三相对称负载在线电压为380V时星形连接，所消耗的功率与负载在线电压为220V时，三角形连接消耗的功率相同。

正弦交流电路公式总结
正弦交流电路中的主要公式和概念包括：
1. 周期和频率：
周期（T）：交变电流完成一次周期性变化（线圈转一周）所需的时间，
单位是秒（s），公式为T=2π/ω。

频率（f）：交变电流在1s内完成周期性变化的次数，单位是赫兹（Hz）。

周期和频率的关系：T=1/f。

2. 正弦式交变电流的函数表达式（线圈在中性面位置开始计时）：
电动势e随时间变化的规律：e=Emsinωt。

负载两端的电压u随时间变化的规律：u=Umsinωt。

电流i随时间变化的规律：i=Imsinωt。

其中ω等于线圈转动的角速度，Em=nBSω。

3. 在纯电阻性电路中，当电路与电源之间不再有能量的交换时，电路呈电阻性。

以上内容仅供参考，如需更具体全面的信息，建议查阅电路学相关书籍。

在正弦交流电路中,电压与电流的有效值之间符合基尔霍夫定律-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下内容：在现代电路中，交流电路是一种非常常见的电路形式。

交流电路与直流电路不同，其特点是电压和电流会随着时间的变化而变化。

为了研究交流电路中电压和电流的关系，科学家们发展了许多理论和定律。

其中，基尔霍夫定律是解决交流电路问题的重要工具之一。

基尔霍夫定律是由德国物理学家叶夫根尼·欧西皮扬诺维奇·基尔霍夫在19世纪中叶提出的。

它包括两个定律：基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出：在任何一个电路节点中，进入该节点的电流的代数和等于离开该节点的电流的代数和。

简单来说，电流在电路中的总和守恒。

基尔霍夫电压定律则是指任何一个电路中，绕回路的电压之和等于零。

在本文中，我们将着重探讨正弦交流电路中电压和电流的有效值之间的关系，并展示这种关系是符合基尔霍夫定律的。

有效值是指在交流电路中产生等效效果的电压或电流值。

通过理论推导和数学分析，我们将证明基尔霍夫定律适用于正弦交流电路中电压与电流的有效值之间的关系。

本文的目的就是希望能够深入理解基尔霍夫定律在正弦交流电路中的应用，并通过具体实例和计算结果来验证其准确性。

通过对基尔霍夫定律的研究，我们可以更好地理解和分析交流电路中电压和电流的行为，为实际电路的设计和故障排除提供指导和参考。

1.2文章结构文章结构部分的内容可以包括以下内容：在本文中，我们将探讨在正弦交流电路中，电压与电流的有效值之间符合基尔霍夫定律的关系。

为了更好地理解这个问题，我们将按照以下结构进行论述：第一部分，引言，我们会简要介绍整篇文章的内容和目的。

我们将详细说明基尔霍夫定律在电路中的应用以及有关正弦交流电路的重要性。

第二部分，正文，我们将首先介绍基尔霍夫定律的概念。

我们将解释电流和电压在电路中如何遵循这个定律。

然后，我们会进一步讨论正弦交流电路中电压与电流的有效值之间的关系。

表示正弦电路中电容电流的计算式是
电容电流是正弦电路中重要的参量，它的计算式可以表达为：电容电流=电容容量×2π频率×正弦输入电压。

正弦电路是一种具有特定特点的电路，常被用于脉冲技术、电磁波分析、声学效应以及在通信业等多种应用上。

它比较重要的是由电容、电阻和电源（交流电源）组成。

其中，电容电流对于正弦电路有着重
要的作用。

一、正弦电路中电容电流的计算式
1、基本计算式
在正弦电路中，电容电流的计算式为：iC = C * dV/dt，其中，C 为电
容级数，dV/dt 为容量电路上的变化时间率。

2、电容电流与介质函数的关系
此外，电容电流iC也和导体介质函数f（ω）有关系，具体关系是：
iC=1/ω*f（ω），其中÷ω 为容量电路上的变换时间率，f（ω）为导体
介质函数，ω 为正弦电路中弧度频率。

二、容量电路输出电压
进而，容量电路输出电压vC 就是闭合环路电流iC 乘以路中的电阻R，与此同时，容量电压的最大值是原始输入的相同的最小值。

除此之外，容量电压的最大值可以通过以下方式进行计算：vC（max）=iC（max）* R，其中， iC（max）为计算式（1）中的dV/dt 的最大值，R 为电路中的电阻。

三、总结
总而言之，正弦电路中的电容电流的计算式为��iC = C * dV/dt，和介质函数f（｝｝w）有关系。

此外，容量电路输出电压Vc 的最大值可
以通过计算式vC（max）=iC（max）* R 来求得，其中，iC（max）
为计算式（1）中的dV/dt 的最大值，R 为电路中的电阻。
