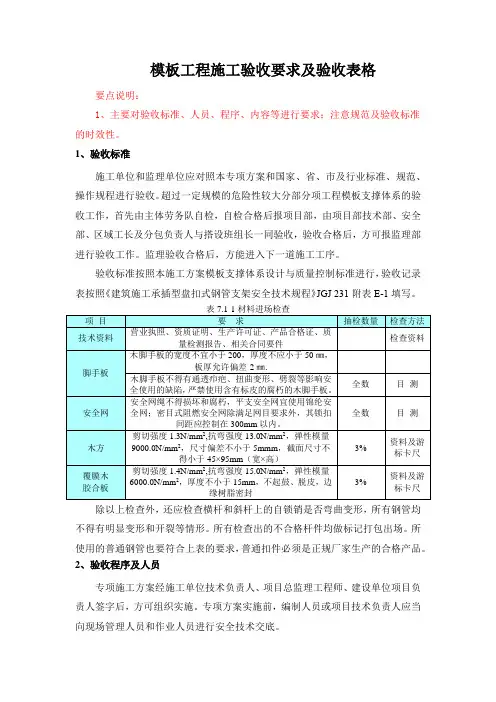

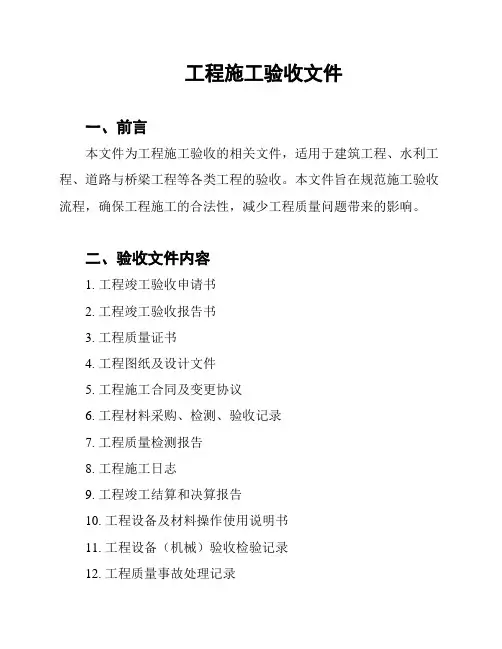

模板工程施工验收要求及验收表格要点说明：1、主要对验收标准、人员、程序、内容等进行要求；注意规范及验收标准的时效性。

1、验收标准施工单位和监理单位应对照本专项方案和国家、省、市及行业标准、规范、操作规程进行验收。

超过一定规模的危险性较大分部分项工程模板支撑体系的验收工作，首先由主体劳务队自检，自检合格后报项目部，由项目部技术部、安全部、区域工长及分包负责人与搭设班组长一同验收，验收合格后，方可报监理部进行验收工作。

监理验收合格后，方能进入下一道施工工序。

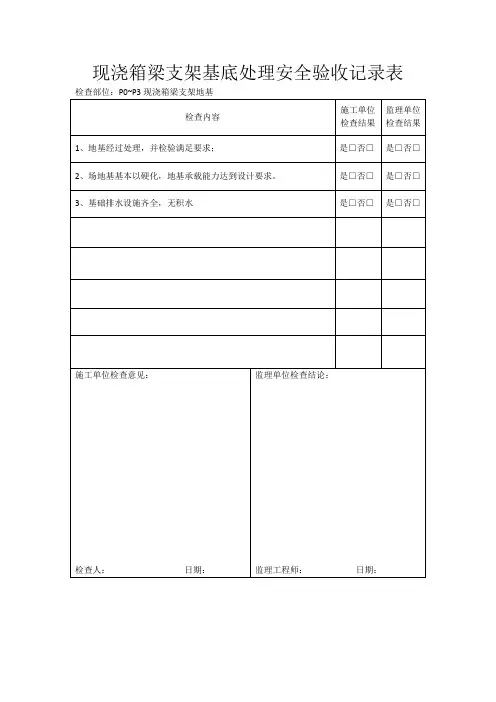

验收标准按照本施工方案模板支撑体系设计与质量控制标准进行，验收记录表按照《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ 231附表E-1填写。

除以上检查外，还应检查横杆和斜杆上的自锁销是否弯曲变形，所有钢管均不得有明显变形和开裂等情形。

所有检查出的不合格杆件均做标记打包出场。

所使用的普通钢管也要符合上表的要求，普通扣件必须是正规厂家生产的合格产品。

2、验收程序及人员专项施工方案经施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字后，方可组织实施。

专项方案实施前，编制人员或项目技术负责人应当向现场管理人员和作业人员进行安全技术交底。

高大模板支撑体系满堂架支设高度较高，现场架体采取分段验收的形式。

每搭设4步验收一次首先由施工单位公司参与自检验收、自检合格后报送项目部监理验收。

高大模板支撑系统搭设前，应由项目技术负责人组织对需要处理或加固的地基、基础进行验收，并留存记录。

搭设过程中应对明确旁站和检查责任人。

高大模板支撑系统应在搭设完成后，由项目负责人组织验收，验收人员包括施工单位和项目两级技术人员、项目安全、质量、施工人员，验收完毕后向分公司进行架体报验，在分公司验收合格后可向监理单位的总监和专业监理工程师进行报验。

验收合格，经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后续工序的施工。

危大工程验收合格后，施工单位应当在施工现场明显位置设置验收标识牌，公示验收时间和责任人员。

移动模架现浇箱梁施工作业指导书一、编制目的为了更好的指导施工生产,使现场作业人员能够正确操作移动模架造桥机，明确移动模架现浇箱梁施工工艺、操作要点和质量标准，规范和指导现浇箱梁施工作业。

二、编制依据《公路桥涵施工技术规范》 JTJ041～2000《公路工程质量检验评定标准》 JTG F80/1～2004《##高速公路桥梁预应力孔道真空辅助压浆施工指导意见（试行）的通知》《施工图设计文件》三、适用范围##互通主线跨##大桥第十联至第十六联（33～60#墩）。

四、移动模架构造1、移动模架造桥机本移动模架造桥机专为东疏港高速公路主线跨##大桥设计，施工时无需在桥下设置模板支架，无需在桥墩身上开孔，而采用支撑在承台上的墩旁托架钢结构主梁支承外模板。

移动模架设计时，已充分考虑移动模架与桥梁承台、墩身间的作用力，模架牛腿承脚均落在承台（系梁）下外围群桩中心线范围内，并采用有限元法建模分块计算，各项受力检算均在规范允许范围内，无需对墩台进行局部加强。

2、主要结构件构成MSS移动模架系统是世界上桥梁施工界的先进工法，施工时无需对在桥下设置模板支架，采用两个钢结构主梁支承模板系统，两主梁通过牛腿支承在桥墩柱或承台上，可以形象地认为移动模架就是一套活动的制梁台座。

根据工程情况，移动模架设计方案采用牛腿拆装式移动模架系统，共设置四对牛腿托梁，施工时只用其中三对牛腿，另一对牛腿在造桥机纵移前预先安装在下一孔桥墩承台上，以缩短施工周期。

移动模架系统主要由牛腿、推进平车、主梁、鼻梁、横梁、外模及内模组成。

每一部分都配有相应的液压或机械系统。

3、移动模架造桥机系统的组装3.1拼装准备(1)设备存放场地准备移动模架构件多，体大、物重，拼装各构件要求的精度高，因此必须对存放场地进行处理。

拼装场地安排在右幅33-35#墩之间，片石片石砼基础厚度150mm，并要求大致平整。

存放时，重要部件垫放枕木，以防损坏，并有专人巡察，小型部件，入库保管。

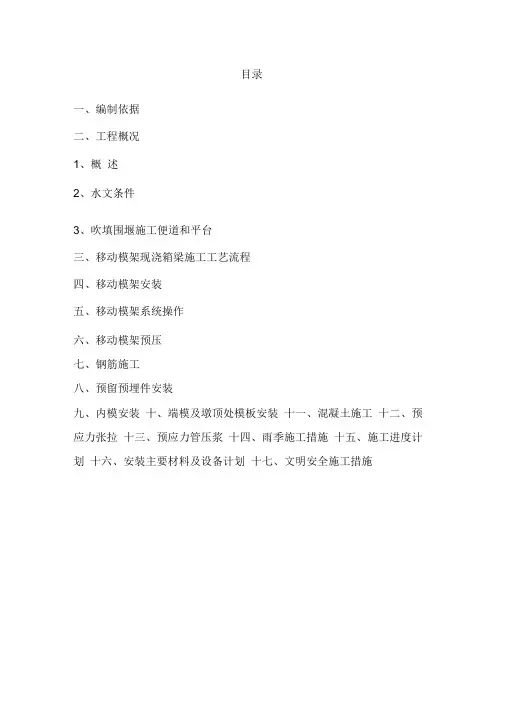

目录一、编制依据二、工程概况1、概述2、水文条件3、吹填围堰施工便道和平台三、移动模架现浇箱梁施工工艺流程四、移动模架安装五、移动模架系统操作六、移动模架预压七、钢筋施工八、预留预埋件安装九、内模安装十、端模及墩顶处模板安装十一、混凝土施工十二、预应力张拉十三、预应力管压浆十四、雨季施工措施十五、施工进度计划十六、安装主要材料及设备计划十七、文明安全施工措施、编制依据1. 《工程施工图》2. 《工程地质勘察报告》3. 《工程施工合同及招标文件》4. 《工程投标技术方案》5. 《市政公用工程质量检验评定标准汇编》6、《城市建设标准强制性条文》7、《建设工程质量责任主体和有关机构不良纪录管理办法(试行) 》建质[ 2003]162 号文8. 《公路桥涵施工技术规范》 (JTJ041-2000)9. 《公路工程施工安全技术规程》 (JTJ076-95)10、《城市桥梁工程施工与质量检验评定标准》 (CJJ 2-2008 )11、《混凝土结构工程施工及验收规范》 (GB 50204-2002)12、《建设工程文件归档整理规范》 ( GB/T50328-2001)13、《公路全球定位系统(GPS测量规范》(JTJ/T066-98)14、《工程测量规范》( GB50026—93) 15、项目相关单位批准的有关文件等二、工程概况1、概述中汊、南汊桥梁工程北接龙祥岛立交主线桥工程，南接南接线S203立交主线桥工程，设计起点里程为K2+984.494,终点里程为K4+142.494，全长1158m 1）南汊桥主梁采用跨径50m的预应力混凝土连续箱梁结构，分左右幅独立布置，单幅箱梁采用单箱双室斜腹板截面。

箱梁宽17.39m,箱底宽8.63m,梁高2.7m。

箱梁悬臂长3.5m，端部厚18cm根部厚55cm箱梁顶、底板厚均为25cm。

在箱梁的支点处均设置了横梁，中支点横梁厚2m边支点横梁厚1.2m。

边跨支点附近底板上设置© 80cm进人孔，以方便运营后的养护、维修。

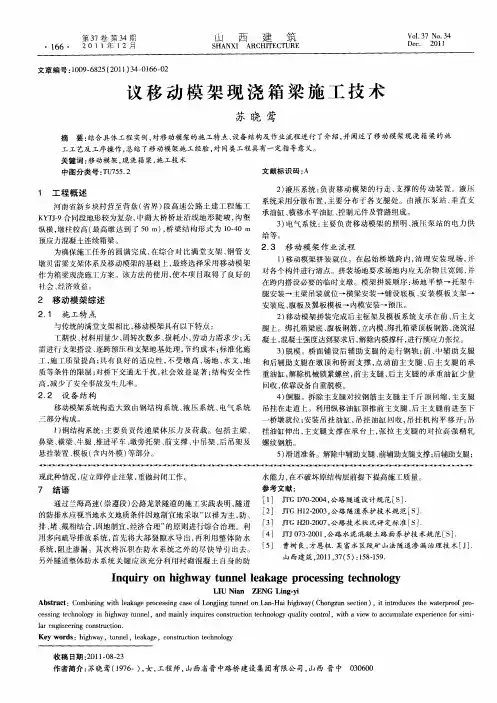

上行式移动模架现浇32m铁路箱梁施工技术甬台温客运专线张幼文（2007年7月29日）1 概述甬台温铁路客运专线是铁路网中沿海大通道的重要组成部分，北起宁波，南至温州，线路贯穿浙江省经济发达的甬台温三市，设计时速250km，是国家重点工程。

中铁十六局集团承建甬台铁路I标DK40+409.59～DK78+925.11区段，管区内共有9座桥梁，其中特大桥3座，大桥5座，中桥1座。

桥梁上部结构基本上为32m整孔箱梁，顶板宽13m，底板宽5.74m，梁高3m，梁重达900t。

设计箱梁采用原位现浇施工，共有整体现浇箱梁127孔，梁体混凝土采用C50耐久性混凝土。

甬台温铁路途经浙东南山区，施工环境复杂，我局管区内的杨梅岭水库特大桥、梅圳大桥、大溪特大桥分别处在库区、山谷及河流中，且大部分桥梁墩身较高，采用满堂支架施工十分不便且不经济，移动模架成为梁部结构施工的首选方案。

施工的3座桥梁（共计60榀32m箱梁）墩身高度差异大，且个别墩高仅为4m左右，经过方案比选，采用DSZ32m/900t型上行式移动模架进行梁部施工。

2 DSZ32m/900t型上行式移动模架构造及特点2.1 移动模架构造DSZ32/900型上行自行式移动模架系统主要由主梁系统、后主支腿、中主支腿、前辅助支腿、起吊小车、外模系统、端模系统、外肋横移机构、吊挂外肋、横向锁定机构、拆装式内模系统、桥面轨道、电气液压系统及辅助设施等部分组成（见图1），模架框架总长69.9m、总宽24.8m（最大开启宽度）。

各主要构造部件分述如下：（1）主梁系统由并列的2组纵梁加连接梁、挑梁组成，总重225t，主要吊挂外模板系统等设备及钢筋、混凝土等结构材料的重量。

每组纵梁由3节承重钢箱梁和3节导梁组成，全长69.9m。

钢箱梁高2.9m，宽1.6m，最大质量小于21.5t。

（2）吊挂外肋、横移机构及锁定机构吊挂外肋共8组，吊挂外肋安装在主梁的挑梁上，用以支撑外模系统；吊挂外肋沿中部可以剖分，携带外模系统在横移机构的作用下可以横向打开和合拢；由锁定机构锁定，可以避免外肋的横向滑动。

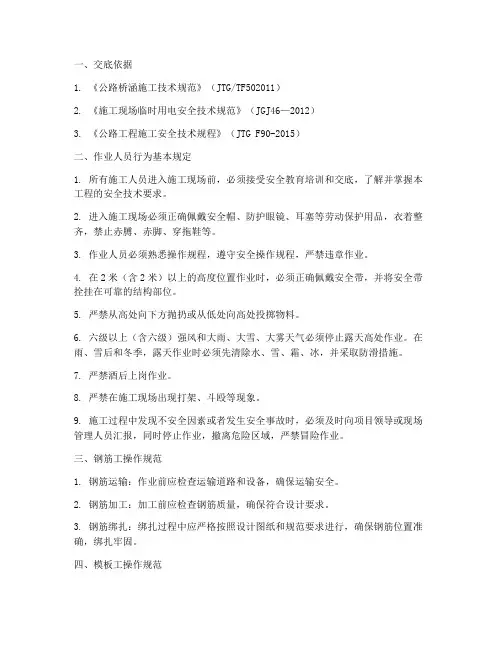

一、交底依据1. 《公路桥涵施工技术规范》（JTG/TF502011）2. 《施工现场临时用电安全技术规范》（JGJ46—2012）3. 《公路工程施工安全技术规程》（JTG F90-2015）二、作业人员行为基本规定1. 所有施工人员进入施工现场前，必须接受安全教育培训和交底，了解并掌握本工程的安全技术要求。

2. 进入施工现场必须正确佩戴安全帽、防护眼镜、耳塞等劳动保护用品，衣着整齐，禁止赤膊、赤脚、穿拖鞋等。

3. 作业人员必须熟悉操作规程，遵守安全操作规程，严禁违章作业。

4. 在2米（含2米）以上的高度位置作业时，必须正确佩戴安全带，并将安全带拴挂在可靠的结构部位。

5. 严禁从高处向下方抛扔或从低处向高处投掷物料。

6. 六级以上（含六级）强风和大雨、大雪、大雾天气必须停止露天高处作业。

在雨、雪后和冬季，露天作业时必须先清除水、雪、霜、冰，并采取防滑措施。

7. 严禁酒后上岗作业。

8. 严禁在施工现场出现打架、斗殴等现象。

9. 施工过程中发现不安全因素或者发生安全事故时，必须及时向项目领导或现场管理人员汇报，同时停止作业，撤离危险区域，严禁冒险作业。

三、钢筋工操作规范1. 钢筋运输：作业前应检查运输道路和设备，确保运输安全。

2. 钢筋加工：加工前应检查钢筋质量，确保符合设计要求。

3. 钢筋绑扎：绑扎过程中应严格按照设计图纸和规范要求进行，确保钢筋位置准确，绑扎牢固。

四、模板工操作规范1. 模板安装：安装前应检查模板质量，确保符合设计要求。

2. 模板加固：加固过程中应确保模板稳定，防止发生变形或倾倒。

3. 模板拆除：拆除过程中应按顺序进行，防止模板掉落伤人。

五、混凝土工操作规范1. 混凝土运输：运输过程中应确保混凝土不发生离析、沉淀等现象。

2. 混凝土浇筑：浇筑过程中应确保混凝土密实，无蜂窝、麻面等缺陷。

3. 混凝土养护：养护过程中应确保混凝土强度达到设计要求。

六、安全防护措施1. 施工现场应设置明显的安全警示标志，提醒作业人员注意安全。

移动模架施工作业指导书第 1 页共 14页修改记录1、目的明确移动模架施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范移动模架作业施工。

2、编制依据（1）《公路桥涵施工技术规范》（JTG/T F50-2011）；（2）《钢结构设计规范》（GB50017-2003）；（3）《钢结构工程施工质量验收规范》（GB50205-2001）；（4）《公路工程施工安全技术规程》（JTJ076-95）；（5）《预应力混凝土用钢绞线》(GB/T5224-2003)；（6）《混凝土结构设计规范》 (GB50010-2010)；（7）《城市桥梁工程施工与质量验收规范》CJJ2-2008；3、适用范围适用于玛丽工程移动模架施工。

SS移动模架系统（move support system）是世界桥梁施工的先进工法，施工时无需在桥下设置模板支架，采用两个支撑在牛腿上的钢结构主梁支承模板系统，两主梁通过牛腿支架支撑在桥墩柱承台上。

4、施工准备移动模架均使用推进拼装施工工艺。

在场地处理后搭设钢管支架，逐节吊装模架主梁与导梁至支架上进行拼装，每拼装一主节梁就将对应的内横梁和外横梁安装好。

边拼装边向前推进，依次将主梁与导梁拼装完成。

拼装完左侧主梁后再拼装右侧主梁。

待左右侧主梁拼装完后合模，安装螺旋千斤顶、底模板、及侧模板，最后进行预压，根据实测数据调整好预拱度，再进行箱梁施工。

拼装移动模架之前，需要做几项工作准备，包括支腿安装、管桩基础施工、托板及桩间系梁浇注、钢支架搭设、小车滑移轨道的加工与安装。

5、施工工艺5.1 施工工艺流程图，见图5.1-1。

图5.1-1 移动模架施工工艺流程图5.2 施工工艺及方法5.2.1 一般规定（1）移动模架MSS（The Movable Scaffolding System）分为上行式和下行式梁总类型，宜采用定型产品。

本节按下行式编写，上行式可参照执行。

（2）应熟悉施工图纸和设计资料，复核移动模架现浇梁高度、宽度、细部尺寸等技术指标，编制移动模架现浇箱梁专项施工技术方案和安全专项施工方案，并经审核批准。
