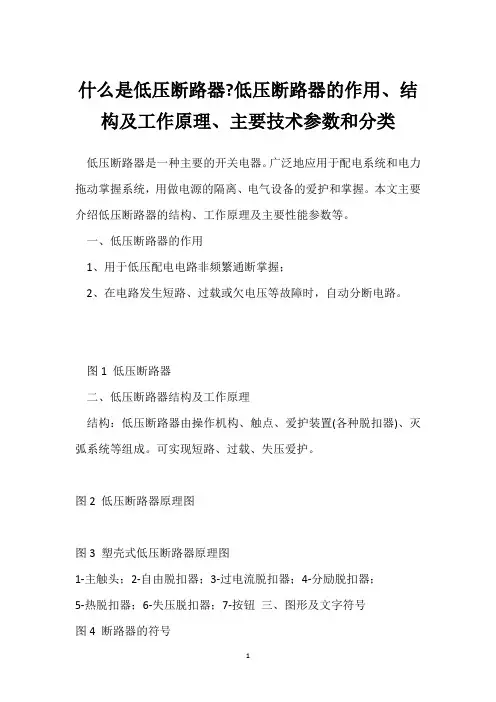

什么是低压断路器?低压断路器的作用、结构及工作原理、主要技术参数和分类低压断路器是一种主要的开关电器。
广泛地应用于配电系统和电力拖动掌握系统，用做电源的隔离、电气设备的爱护和掌握。
本文主要介绍低压断路器的结构、工作原理及主要性能参数等。
一、低压断路器的作用1、用于低压配电电路非频繁通断掌握；2、在电路发生短路、过载或欠电压等故障时，自动分断电路。
图1 低压断路器二、低压断路器结构及工作原理结构：低压断路器由操作机构、触点、爱护装置(各种脱扣器)、灭弧系统等组成。
可实现短路、过载、失压爱护。
图2 低压断路器原理图图3 塑壳式低压断路器原理图1-主触头；2-自由脱扣器；3-过电流脱扣器；4-分励脱扣器；5-热脱扣器；6-失压脱扣器；7-按钮三、图形及文字符号图4 断路器的符号四、低压断路器的主要技术参数1、额定电压：是指与能断力量及使用类别相关的电压值。
对多相电路是指相间的电压值。
2、额定电流：是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是可长期通过的最大电流。
3、通断力量：是指断路器在规定的电压、频率以及规定的线路参数（沟通电路为功率因数，直流电路为时间常数）下，所能接通和分断的短路电流值。
4、分断时间：是指断路器切断故障电流所需的时间。
五、低压断路器的分类1、万能式断路器（或称为框架式断路器）：作配电网络的爱护开关，用在额定电流比较大或有选择性爱护要求时。
2、塑料外壳式断路器：除作配电网络的爱护开关外，还可用作电动机、照明电路及电热器的掌握开关，用在短路电流不太大的场合。
3、模块化小型断路器：用于半导体整流元件和整流装置的爱护。
4、智能化断路器：用于短路电流相当大的电路中。
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。
它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
2.3 操动机构断路器操动机构包括传动机构和脱扣机构两大部分。
（1）传动机构：按断路器操作方式不同可分为：手动传动、杠杆传动、电磁铁传动、电动机传动；按闭合方式可分为：贮能闭合和非贮能闭合。
（2）自由脱扣机构：自由脱扣机构的功能是实现传动机构和触头系统之间的联系。
2.4 保护装置断路器的保护装置由各种脱扣器来实现。
断路器的脱扣器型式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。

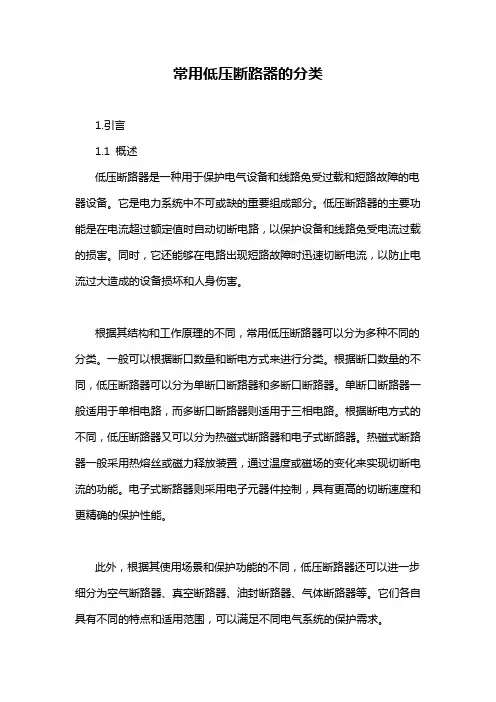

常用低压断路器的分类1.引言1.1 概述低压断路器是一种用于保护电气设备和线路免受过载和短路故障的电器设备。
它是电力系统中不可或缺的重要组成部分。
低压断路器的主要功能是在电流超过额定值时自动切断电路，以保护设备和线路免受电流过载的损害。
同时，它还能够在电路出现短路故障时迅速切断电流，以防止电流过大造成的设备损坏和人身伤害。
根据其结构和工作原理的不同，常用低压断路器可以分为多种不同的分类。
一般可以根据断口数量和断电方式来进行分类。
根据断口数量的不同，低压断路器可以分为单断口断路器和多断口断路器。
单断口断路器一般适用于单相电路，而多断口断路器则适用于三相电路。
根据断电方式的不同，低压断路器又可以分为热磁式断路器和电子式断路器。
热磁式断路器一般采用热熔丝或磁力释放装置，通过温度或磁场的变化来实现切断电流的功能。
电子式断路器则采用电子元器件控制，具有更高的切断速度和更精确的保护性能。
此外，根据其使用场景和保护功能的不同，低压断路器还可以进一步细分为空气断路器、真空断路器、油封断路器、气体断路器等。
它们各自具有不同的特点和适用范围，可以满足不同电气系统的保护需求。
总之，常用低压断路器的分类主要基于断口数量、断电方式以及使用场景和保护功能。
了解这些分类对于正确选择和使用低压断路器具有重要的指导意义。
在接下来的文章中，我们将会更详细地介绍和探讨这些不同分类的低压断路器。
1.2文章结构文章结构的目的是为了给读者提供一个清晰的框架，使他们可以更好地理解文章的构成和内容。
通过合理的结构安排，读者能够顺利地跟随文章的思路和逻辑展开阅读，从而更好地理解和掌握文章中所讨论的内容。
本文的结构主要包含引言、正文和结论三个部分。
其中，引言部分主要对文章进行概述，介绍了低压断路器的定义和作用，同时明确了文章的目的。
正文部分则是详细讨论了常用低压断路器的分类。
最后，结论部分对常用低压断路器的分类进行了总结，并展望了低压断路器的未来发展。

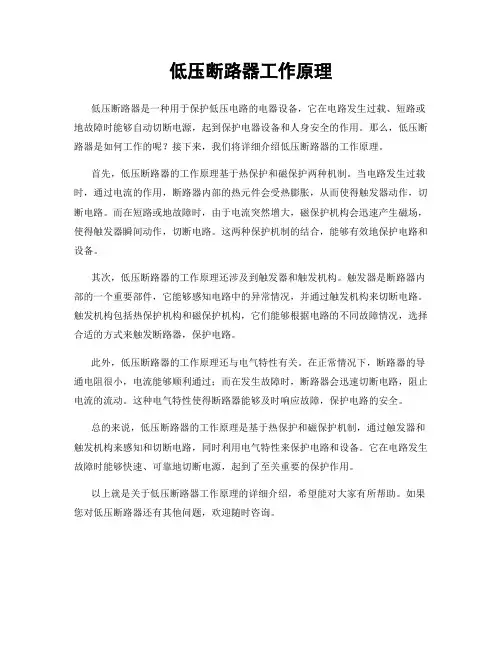

低压断路器工作原理
低压断路器是一种用于保护低压电路的电器设备，它在电路发生过载、短路或地故障时能够自动切断电源，起到保护电器设备和人身安全的作用。
那么，低压断路器是如何工作的呢？接下来，我们将详细介绍低压断路器的工作原理。
首先，低压断路器的工作原理基于热保护和磁保护两种机制。
当电路发生过载时，通过电流的作用，断路器内部的热元件会受热膨胀，从而使得触发器动作，切断电路。
而在短路或地故障时，由于电流突然增大，磁保护机构会迅速产生磁场，使得触发器瞬间动作，切断电路。
这两种保护机制的结合，能够有效地保护电路和设备。
其次，低压断路器的工作原理还涉及到触发器和触发机构。
触发器是断路器内部的一个重要部件，它能够感知电路中的异常情况，并通过触发机构来切断电路。
触发机构包括热保护机构和磁保护机构，它们能够根据电路的不同故障情况，选择合适的方式来触发断路器，保护电路。
此外，低压断路器的工作原理还与电气特性有关。
在正常情况下，断路器的导通电阻很小，电流能够顺利通过；而在发生故障时，断路器会迅速切断电路，阻止电流的流动。
这种电气特性使得断路器能够及时响应故障，保护电路的安全。
总的来说，低压断路器的工作原理是基于热保护和磁保护机制，通过触发器和触发机构来感知和切断电路，同时利用电气特性来保护电路和设备。
它在电路发生故障时能够快速、可靠地切断电源，起到了至关重要的保护作用。
以上就是关于低压断路器工作原理的详细介绍，希望能对大家有所帮助。
如果您对低压断路器还有其他问题，欢迎随时咨询。
低压断路器功能作用有哪些_低压断路器分类及工作原理
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。
它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1触头系统
触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：
（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；
（2）长期工作制的工作电流；
（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
2.3操动机构。
低压断路器工作原理低压断路器是一种用于电路保护的重要设备，它能够在电路发生过载或短路时迅速切断电源，起到保护电器设备和人身安全的作用。
那么，低压断路器是如何工作的呢？接下来我们将详细介绍低压断路器的工作原理。
首先，低压断路器由断路器本体和辅助触头两部分组成。
断路器本体包括电磁铁、触头、弹簧机构等部件，而辅助触头则包括辅助触头和过载保护装置。
当电路正常工作时，电流通过触头和导电片，形成一个磁场，使得电磁铁产生吸引力，保持触头闭合状态。
当电路发生过载或短路时，电流急剧增加，磁场也随之增强，使得电磁铁产生更大的吸引力，触头瞬间被吸引，打开电路，实现了电路的快速切断。
其次，低压断路器的过载保护装置起到了重要的作用。
当电路发生过载时，过载保护装置会感应到电流异常，通过控制电磁铁的动作，使得触头打开，切断电路。
这样可以有效防止电器设备因过载而受损，同时也保护了电路的安全稳定运行。
此外，低压断路器还具有手动和远动两种操作方式。
手动操作是指通过手动操作机构，直接控制触头的开闭状态；而远动操作则是通过远程控制装置，实现对断路器的远程控制。
这种操作方式使得断路器的使用更加灵活方便，可以根据实际情况进行选择。
最后，低压断路器还具有可靠性高、灵敏度好、动作速度快等特点。
在电路发生故障时，低压断路器能够迅速切断电源，保护电器设备和人身安全。
而且，低压断路器的触头材料采用特殊合金制造，能够在断开电路时迅速消除电弧，保护电器设备不受损坏。
综上所述，低压断路器是一种电路保护设备，通过电磁原理和过载保护装置实现对电路的快速切断，保护电器设备和人身安全。
它的可靠性高、灵敏度好、动作速度快等特点，使得它在电路保护领域有着重要的应用价值。
希望通过本文的介绍，能够让大家对低压断路器的工作原理有更深入的了解。
低压电器的工作原理详细教程低压电器是指额定电压在1000V及以下的电器设备，广泛应用于家庭、工业和商业领域。
了解低压电器的工作原理对于正确使用和维护电器设备至关重要。
本文将详细介绍低压电器的工作原理，包括低压电器的分类、基本原理和常见故障排除方法。
一、低压电器的分类低压电器根据其功能和用途可以分为多个类别，包括断路器、接触器、继电器、开关、保护器等。
这些设备在电路中起到不同的作用，保证电路的正常运行和安全。
1. 断路器：断路器是一种用于保护电路的开关装置。
它可以在电路发生过载、短路或地故障时自动切断电源，以防止电器设备受到损坏或引发火灾。
2. 接触器：接触器是一种用于控制大功率电器设备的电磁开关。
它通常与控制电路配合使用，通过控制电磁线圈的通断来控制电器设备的启停。
3. 继电器：继电器是一种电磁开关，用于控制小功率电器设备。
它通过控制电磁线圈的通断来控制电器设备的工作状态。
4. 开关：开关是一种用于控制电路通断的装置。
它可以将电路连接或断开，实现电器设备的启停。
5. 保护器：保护器是一种用于保护电器设备的装置。
它可以监测电路的电流、电压和温度等参数，当电器设备发生异常时，及时切断电源，以保护电器设备的安全运行。
二、低压电器的基本原理低压电器的工作原理涉及电磁、电热和电子等基本原理。
以下将分别介绍不同种类低压电器的工作原理。
断路器的工作原理基于热磁保护原理。
当电路发生过载时，电流会超过断路器的额定电流，导致断路器内部的双金属片受热弯曲，使得触发装置动作，切断电源。
当电路发生短路时，短路电流会产生强烈的电磁力，使得磁力释放装置动作，切断电源。
2. 接触器的工作原理接触器的工作原理基于电磁吸合原理。
当控制电路通电时，电磁线圈产生磁场，吸引铁芯，使得主触点和辅助触点闭合，通电。
当控制电路断电时，电磁线圈不再产生磁场，铁芯弹开，主触点和辅助触点断开，切断电源。
3. 继电器的工作原理继电器的工作原理类似于接触器，也是基于电磁吸合原理。
低压断路器俗称自动空气开关，是低压配电网中的主要开关电器之一，它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流，而且可以接通和分断短路电流。
主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，并对线路、电气设备及电动机等起保护作用．当它们发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。
低压电路器的分类低压断路器种类很多，可按结构形式、灭弧介质、用途、极数、操作方式等来分类。
①按结构形式分，有万能式(又称框架式)、塑料外壳式、小型模数式。
②按灭弧介质分，有空气断路器和真空断路器等。
③按用途分，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。
具体用途见表2—1。
④按主电路极数分，有单极、两极、三极、四极断路器。
小型断路器还可以拼装组合成多极断路器。
⑤按保护脱扣器种类来分，有短路瞬时脱扣器、短路短延时脱扣器、过载长延时反时限保护脱扣器、欠电压瞬时脱扣器、欠电压延时脱扣器、漏电保护脱扣器等。
脱扣器是断路器的一个组成部分，根据不同的用途，断路器可配备不同的脱扣器。
以上各类脱扣器在断路器中可单独或组合成非选择性或选择性保护断路器。
而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。
⑥按操作方式分，手动操作、电动操作和储能操作。
⑦按是否具有限流性能分，有一般型不限流和快速限流型断路器。
⑧按安装方式又可分为固定式、插入式利抽屉式等。
低压断路器的工作原理低压断路器的形式、种类虽然很多，但结构和工作原理基本相同，主要由触点系统、灭弧系统；各种脱扣器，包括电磁式过电流脱扣器、失压(欠压)脱扣器、热脱扣器和分励脱扣器，操作机构和自由脱扣机构几部分组成。
图2—l为低压断路器的结构原理图。
断路器主触点1串联在三相主电路中。
主触点可由操作机构手动或电动合闸，当开关操作手柄合闸后，主触点l由锁键2保持在合闸状态。
锁键2由搭钩3支持着，搭钩3可以绕轴4转动。
断路器的作用及其工作原理断路器是一种开关装置。
可以开断、承载、关合正常回路或异常回路下的电流。
按其使用范围，断路器可分为低压类型和高压类型，两者之间的界线划分，其实是比较模糊的。
断路器在生活中被广泛的使用，必不可少。
下面小编就给大家仔细介绍一下，断路器的作用，及其工作原理。
断路器的作用1、目前市面上有一种断路器，带隔离功能，可以把普通断路器与隔离开关的功能二合一。
同时还能够体态隔离开关，其实隔离开关通常是不可以带负荷操作的，而断路器却有短路，过载保护，欠压等一些保护功能。
2、通常用于经常开断负荷的电机、大容量的变压器、变电站，具有着强大的分断事故负荷能力，可以和各种继电保护配合，有效的起到保护电气设备或线路的作用。
3、断路器通常用于低压的照明、动力部分，能够自动切断电路。
同时还有过载与短路保护等多个功能，可一旦下端的负载有问题需要维修，而断路器的爬电距离是不够的。
断路器的工作原理1、断路器是由外壳、脱扣器、触头系统、操作机构、灭弧系统组构而成的。
当发生短路时，大电流（一般处在10到12倍）所产生的磁场，会克服反力弹簧，从而让脱扣器拉动操作机构，让开关迅速跳闸。
而当电量过载、电流变大使，发热量加剧，双金属片会变形到一定的程度，从而推动机构动作（当电流越大时，动作的时间也就越短）。
2、而电子型的断路器，会运用互感器来采集各相电流大小，与设定值比较，当电流异常的时候，微处理器会发出信号，让电子脱扣器来带动操作机构动作。
3、低压类型的断路器，还被叫作自动空气开关，其主触点是靠手动操作或电动合闸的，能够分断和接通负载电路，也能够控制不频繁起动的电动机。
功能相当于过电流继电器、闸刀开关、失压继电器、漏电保护器、热继电器等电器部分的全部功能总和，是低压配电网中一种重要的保护电器。
