低压配电系统工作原理

低压配电系统原理低压配电系统是指电压在1000V及以下的配电系统，用于将高压输电线路传输的电能进行分支、分配和供电。

其主要原理有以下几点：1. 供电变压器：低压配电系统的起始点是供电变压器。

高压输电线路的电能经过变电站的变电设备，通过变压器将电压降低到1000V以下。

变压器负责将电能从高压侧引入低压侧，以满足配电系统的供电需求。

2. 配电装置：在供电变压器后，低压配电系统通过配电装置将电能进一步分支和分配。

配电装置包括断路器、开关、隔离开关等设备，用于控制和保护电路。

断路器负责断开或接通电路，以避免过载或短路等故障，保护配电设备的稳定运行。

3. 线路布置：低压配电系统中的线路布置是根据用电设备的需求进行规划的。

线路主要分为进线、支路和出线等部分。

进线将电能从供电变压器引入配电系统，支路则将电能分配到各个用电设备，出线则是将电能从用电设备带出。

线路布置需要考虑安全性、经济性和可靠性等方面的因素。

4. 用电设备：低压配电系统的终点是用电设备。

用电设备包括照明设备、动力设备、空调设备等，用于满足各种日常生活和生产需求。

用电设备通过低压配电系统得到所需的电能供应，并将电能转化为光、热、动力等形式进行使用。

5. 地线和保护措施：低压配电系统中的地线和保护措施是确保系统安全和人身安全的重要措施。

地线用于将电路的非工作导体与地面连接，以排除漏电和接地故障的危险。

在低压配电系统中，还需要设置过流保护器、漏电保护器、接地保护等设备，以保障电路的正常运行和人身安全。

综上所述，低压配电系统的原理是通过供电变压器、配电装置、线路布置、用电设备、地线和保护措施等组成的。

通过这些设施和措施，将高压输电线路传输的电能分配给各个用电设备，实现电力供应和用电需求的协调。

同时，低压配电系统还需要考虑安全性、经济性和可靠性等方面的因素，以确保系统的可靠运行和人身安全。

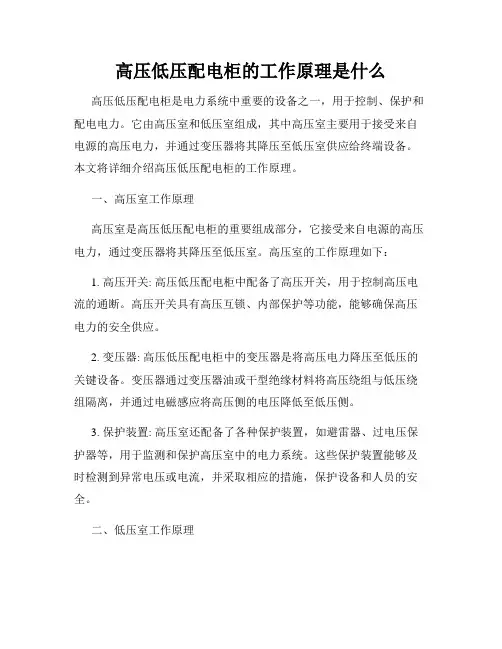

高压低压配电柜的工作原理是什么高压低压配电柜是电力系统中重要的设备之一，用于控制、保护和配电电力。

它由高压室和低压室组成，其中高压室主要用于接受来自电源的高压电力，并通过变压器将其降压至低压室供应给终端设备。

本文将详细介绍高压低压配电柜的工作原理。

一、高压室工作原理高压室是高压低压配电柜的重要组成部分，它接受来自电源的高压电力，通过变压器将其降压至低压室。

高压室的工作原理如下：1. 高压开关: 高压低压配电柜中配备了高压开关，用于控制高压电流的通断。

高压开关具有高压互锁、内部保护等功能，能够确保高压电力的安全供应。

2. 变压器: 高压低压配电柜中的变压器是将高压电力降压至低压的关键设备。

变压器通过变压器油或干型绝缘材料将高压绕组与低压绕组隔离，并通过电磁感应将高压侧的电压降低至低压侧。

3. 保护装置: 高压室还配备了各种保护装置，如避雷器、过电压保护器等，用于监测和保护高压室中的电力系统。

这些保护装置能够及时检测到异常电压或电流，并采取相应的措施，保护设备和人员的安全。

二、低压室工作原理低压室是高压低压配电柜中接收由高压室降压后的电力并进行配电的部分，其工作原理如下：1. 低压开关: 低压室中配备了多个低压开关，用于对接收到的低压电力进行控制和分配。

低压开关可以实现对不同低压设备的独立控制，具有过载、短路和漏电保护功能。

2. 输电线路: 低压室通过不同的输电线路将电力分配给终端设备。

输电线路通常由导线、电缆等材质构成，其截面积和长度的选择要根据终端设备的功率需求和距离进行合理匹配。

3. 保护装置: 低压室也配备了各种保护装置，如过载保护器、短路保护器等，用于保护低压室中的电力系统和终端设备。

这些保护装置能够及时检测到电流异常和短路情况，并切断电力供应，保护设备和人员的安全。

三、高压低压配电柜的工作流程高压低压配电柜的工作流程主要包括以下几个步骤：1. 接收高压电力: 高压室通过高压开关接收来自电源的高压电力。

低压配电系统原理图
低压配电系统是现代化建筑中常见的电力供应系统之一，其主要功能是将变压器供电的高压电能转化为适合建筑用电的低压电能，并将其分配给各个终端设备。

低压配电系统的原理图如下所示：
____________
| | _______
| | | |
主变压器——| 高压侧 |——导线———————| 入户箱 | | | | |
| | | |———配电箱
|____________| |_______|
在此原理图中，主变压器（变压器供电的高压侧）通过导线与低压配电系统的高压侧连接。

高压侧的入户箱将高压电能转化为低压电能，并通过导线将其传输到各个配电箱。

配电箱是低压配电系统的重要组成部分，其作用是将低压电能分配给不同的终端设备。

配电箱内部设有多条回路，每条回路连接到不同的终端设备。

配电箱内还设有保护装置，如漏电保护器、断路器等，以确保电能供应的安全和稳定。

通过这样的低压配电系统，建筑中的各个终端设备可以得到稳定可靠的电能供应。

同时，低压配电系统还可以根据建筑的实际需要进行灵活的布局和调整，以满足不同用电设备的要求。

TN系统分类1 工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

（1）TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；（电力系统中性点接地是指电力系统中各设备的中性点接地方式（所谓中性点，是指Y型连接的三相电，中间三相相连的一端），一般而言，由于电力系统中变压器的接地方式决定了系统的接地方式，所以一般也将电力系统中变压器中性点的接地方式理解为对应的电力系统的中性点接地。

电力系统的中性点接地方式有多种方式，但基本上可以划分为两大类：凡是当系统发生单相接地时电弧不能自行熄灭，需要断路器来遮断单相接地故障者，归为大电流接地方式；凡是单相接地故障时电弧能够自行熄灭者，属于小电流接地系统。

在大电流接地系统中，又分为中心点有效接地方式；中性点全接地方式；此外还有中性点经低电抗接地方式、中性点经中电阻接地方式、中性点经低电阻接地方式；在小电流接地系统中，又分为中性点谐振（即经消弧线圈）接地方式；中性点不接地方式；中性点经高电阻接地方式等。

）第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地。

这种供电系统的特点如下。

1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

低压配电系统工作原理低压配电系统是指电力系统中的一种电压等级，一般指220V/380V的交流电或110V/220V的直流电。

低压配电系统是将高压输电线路传输到用户终端时经过的最后一个环节，主要负责将高压变成适合家庭、商业和工业使用的低压电能。

一、低压配电系统组成1. 供电侧：供应高压交流或直流电能的变压器。

2. 配电侧：由配电柜、断路器、保险丝等组成。

3. 用电侧：用于连接到各种用电设备上。

二、低压配电系统工作原理1. 变压器变压器是低压配电系统中最重要的组成部分之一。

它主要通过磁场感应原理将高压交流或直流转换为适合用户使用的低压交流或直流。

在实际应用中，变压器通常采用铁心线圈结构，通过绕制不同匝数的线圈来实现不同输出功率和输出电压。

2. 配电柜配电柜是低压配电系统中最常见的设备之一。

它主要负责将来自变压器输出的低压电能分配到各个用电设备上。

配电柜一般由主开关、分支开关、断路器、保险丝等组成。

主开关用于控制整个系统的通断，分支开关用于控制各个分支线路的通断，断路器和保险丝则用于保护系统和设备的安全。

3. 用电设备低压配电系统最终将电能传输到各种家庭、商业和工业用电设备上。

这些设备包括灯具、空调、电视机、冰箱等。

在实际应用中，这些设备通常需要通过插头或者接线板来与低压配电系统连接。

三、低压配电系统特点1. 安全性高低压配电系统采用较低的工作电压，因此相对比较安全。

同时，在设计和使用过程中也会考虑到各种安全因素，如防腐蚀、防火等。

2. 维护成本低相比高压输变电线路，低压配电系统维护成本相对较低。

由于其所使用的设备和材料价格较为便宜，并且在使用过程中也不需要太多技术人员进行维护。

3. 灵活性强低压配电系统的灵活性较高，可以根据不同用户需求进行设计和调整。

同时，其也可以通过添加或减少设备等方式来实现扩容和缩容。

四、低压配电系统应用领域1. 家庭用电低压配电系统是家庭用电的主要来源之一。

它可以将来自高压输变电线路传输的电能转换为适合家庭使用的低压交流或直流。

低压配电系统保护控制装置的功能与原理低压配电系统保护控制装置是一种重要的电气设备，用于保护和控制低压配电系统。

它的主要功能是监测低压电路中的电流、电压和温度等参数，并根据设定的保护参数实施保护措施，保证系统的安全运行。

1. 保护功能：低压配电系统保护控制装置的主要保护功能包括过载保护、短路保护和地故障保护等。

- 过载保护：当电路中的电流超过额定值时，保护控制装置会及时采取断开电路的措施，避免电线、电缆等设备因过大的电流而损坏或发生事故。

- 短路保护：在电路发生短路时，保护控制装置能够迅速切断电源，防止短路电流造成系统故障和设备损坏。

- 地故障保护：当电路发生接地故障时，保护控制装置会检测到异常电流，并迅速切断电源，防止电流通过接地故障造成电器设备的损坏。

2. 控制功能：除了保护功能外，低压配电系统保护控制装置还具备一定的控制功能。

- 开关控制：保护控制装置可以通过控制开关来实现电路的开关操作，比如对电动机进行启动、停止和反转等操作。

- 微机控制：现代化的低压配电系统保护控制装置通常采用微机控制技术，可以实现智能化的控制功能，包括远程监控、数据采集和故障分析等。

3. 原理：低压配电系统保护控制装置的工作原理是通过传感器对电路中的电流、电压、温度等参数进行监测和采集，再经过电路分析和处理，确定是否需要采取保护措施。

- 传感器：保护控制装置通常配备各种传感器，如电流互感器、电压互感器和温度传感器等，用于实时监测电路中的参数。

- 信号处理：保护控制装置会对传感器采集到的信号进行处理和分析，包括判别信号是否超过设定值、判断故障类型等。

- 保护动作：当保护控制装置判定存在过载、短路或地故障等情况时，会通过触发器或开关等装置实现相应的保护动作，例如切断电源或降低电流等。

为了满足不同的应用要求，低压配电系统保护控制装置通常具备可调节的参数设置功能。

用户可以根据实际需求，设置不同的保护参数，以实现对电气设备的有效保护。

高低压配电一、交流高压配电系统较大的通信局、长途通信枢扭大楼为保证高质量的稳定市电，以及供电规范要求（超过600KVA变压器），一般都由市电高压电网供电。

为保证供电的可靠性，通常都从两个不同的变电站引入两路高压，其运行方式为用一、备一，并且不实行与供电局建立调度关系的调度管理，同时要求两路电源开关（或母联开关）之间加装机戒连锁或电气连锁装置，以避免误操作或误并列。

为控制两路高压电源，常用成套高压开关柜，开关柜的一次线路可根据进出线方案、电路容量、变压器台数和保护方式先用若干一次线路方案的高压开关柜组成高压供电系统。

目前大多数较大的通信局、长途通信枢扭大楼多选用单母线用断路器分段的方式供电，其系统图1-2-1如下：图1-2-1 10kv高压系统图来自两个不同供电局变电站的两路高压经户外隔离开关、电流互感器、高压断路器接到高压母线，然后经隔离开关、计量柜、测量及避雷器柜、出线柜接到降压变压器。

1、电力系统的供电质量要求和电压标准我国发电厂的发电机组输出额定电压为3.15～20kV。

为了减少线路能耗、压降，经发电厂中的升压变电所升压至35～500kV，再由高压输电线传送到受电区域变电所，降压至6～10kV，经高压配电线送到用户配电变电所降压至380V 低压，供用电设备使用。

对于用电设备来说，它的额定电压规定与同级电力网线路额定电压相等。

发电机的额定电压比电网电压高5％是考虑到负荷电流导致在线路上产生压降损失。

变压器在与发电机直接相联时(通常为升压变压器)，它的一次线圈额定电压应与发电机额定电压相同。

即高于同级线路额定电压的5%；不与发电机直接相联时，即相当于线路上的用户设备时(通常为降压变压器)，其一次线圈的额定电压应与线路的额定电压相等。

变压器二次线圈的额定电压是指变压器一次侧加入额定电压，而二次侧开路的电压即空载电压，而在满载时二次线圈内有约5％的电压降。

因此。

如果变压器二次侧供电线路较长，则变压器二次侧线圈的额定电压一方面要考虑补偿变压器内部5％的阻抗电压降，另一方面还要考虑线路上的压降损失需高于线路额定电压5％。
