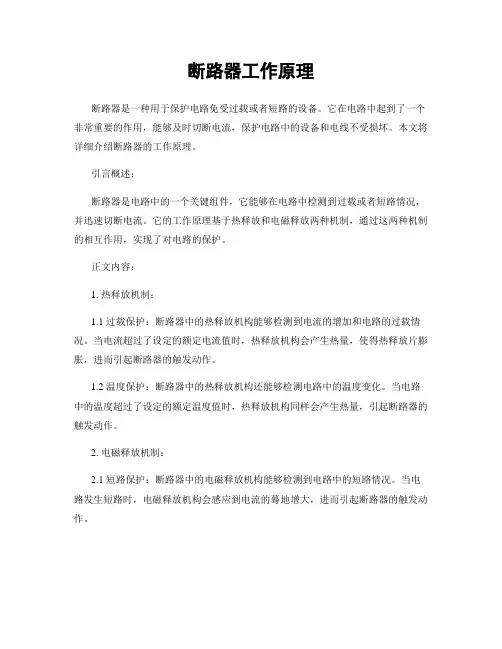

断路器工作原理断路器是一种用于保护电路免受过载或者短路的设备。
它在电路中起到了一个非常重要的作用，能够及时切断电流，保护电路中的设备和电线不受损坏。
本文将详细介绍断路器的工作原理。
引言概述：断路器是电路中的一个关键组件，它能够在电路中检测到过载或者短路情况，并迅速切断电流。
它的工作原理基于热释放和电磁释放两种机制，通过这两种机制的相互作用，实现了对电路的保护。
正文内容：1. 热释放机制：1.1 过载保护：断路器中的热释放机构能够检测到电流的增加和电路的过载情况。
当电流超过了设定的额定电流值时，热释放机构会产生热量，使得热释放片膨胀，进而引起断路器的触发动作。
1.2 温度保护：断路器中的热释放机构还能够检测电路中的温度变化。
当电路中的温度超过了设定的额定温度值时，热释放机构同样会产生热量，引起断路器的触发动作。
2. 电磁释放机制：2.1 短路保护：断路器中的电磁释放机构能够检测到电路中的短路情况。
当电路发生短路时，电磁释放机构会感应到电流的蓦地增大，进而引起断路器的触发动作。
2.2 故障保护：电磁释放机构还能够检测到电路中的故障情况，如接线不良或者设备损坏等。
当电路发生故障时，电磁释放机构同样会感应到异常电流，引起断路器的触发动作。
3. 断路器的触发动作：3.1 切断电流：当断路器的热释放和电磁释放机构触发时，断路器会迅速切断电流，使电路中的电流降为零，防止设备和电线受到损坏。
3.2 断路指示：断路器触发后，通常会有一个断路指示器亮起，用于指示断路器已经切断了电流，提醒用户进行检修。
总结：断路器作为电路的保护装置，通过热释放和电磁释放机制实现了对电路的保护。
热释放机制能够检测过载和温度变化，电磁释放机制能够检测短路和故障情况。
当这些机制触发时，断路器会切断电流，保护电路中的设备和电线不受损坏。
在实际应用中，断路器的触发动作还会通过断路指示器进行提示，方便用户进行检修和维护工作。
通过这些工作原理，断路器能够有效地保护电路的安全运行。

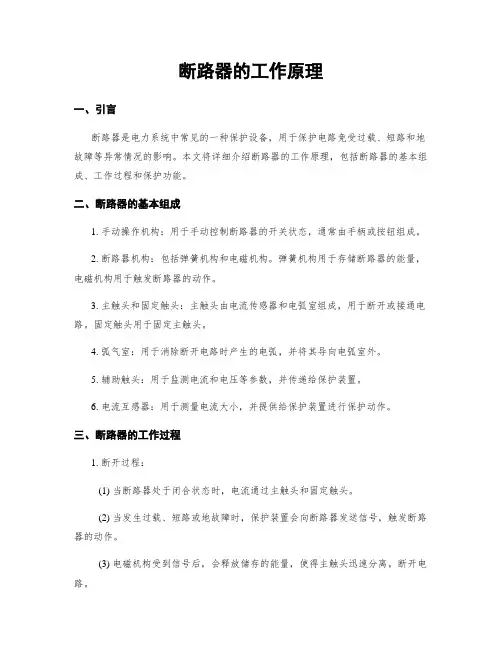

断路器的工作原理一、引言断路器是电力系统中常见的一种保护设备，用于保护电路免受过载、短路和地故障等异常情况的影响。
本文将详细介绍断路器的工作原理，包括断路器的基本组成、工作过程和保护功能。
二、断路器的基本组成1. 手动操作机构：用于手动控制断路器的开关状态，通常由手柄或按钮组成。
2. 断路器机构：包括弹簧机构和电磁机构。
弹簧机构用于存储断路器的能量，电磁机构用于触发断路器的动作。
3. 主触头和固定触头：主触头由电流传感器和电弧室组成，用于断开或接通电路。
固定触头用于固定主触头。
4. 弧气室：用于消除断开电路时产生的电弧，并将其导向电弧室外。
5. 辅助触头：用于监测电流和电压等参数，并传递给保护装置。
6. 电流互感器：用于测量电流大小，并提供给保护装置进行保护动作。
三、断路器的工作过程1. 断开过程：(1) 当断路器处于闭合状态时，电流通过主触头和固定触头。
(2) 当发生过载、短路或地故障时，保护装置会向断路器发送信号，触发断路器的动作。
(3) 电磁机构受到信号后，会释放储存的能量，使得主触头迅速分离，断开电路。
(4) 电弧在弧气室中形成并延续，同时弧气室内的喷嘴会喷出压缩空气，将电弧吹灭。
(5) 断路器完全断开电路后，电弧室内的压力恢复正常，断路器进入断开状态。
2. 合闸过程：(1) 当故障排除后，需要重新合上断路器。
(2) 手动操作机构通过操作手柄或按钮，控制断路器的合闸动作。
(3) 电磁机构收到信号后，释放能量使得主触头迅速接触固定触头，闭合电路。
(4) 断路器合闸后，电流重新通过主触头和固定触头。
四、断路器的保护功能1. 过载保护：断路器能够监测电流大小，当电流超过额定值时，断路器会自动断开电路，保护电器设备免受过载损坏。
2. 短路保护：断路器能够快速断开电路，阻止短路电流的流动，避免电器设备受到损坏。
3. 地故障保护：当电路出现接地故障时，断路器能够迅速断开电路，保护人身安全和设备设施的完整性。

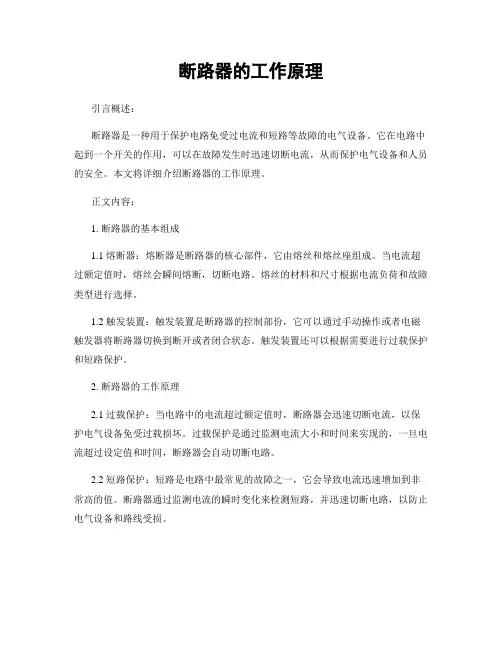

断路器的工作原理引言概述：断路器是一种用于保护电路免受过电流和短路等故障的电气设备。
它在电路中起到一个开关的作用，可以在故障发生时迅速切断电流，从而保护电气设备和人员的安全。
本文将详细介绍断路器的工作原理。
正文内容：1. 断路器的基本组成1.1 熔断器：熔断器是断路器的核心部件，它由熔丝和熔丝座组成。
当电流超过额定值时，熔丝会瞬间熔断，切断电路。
熔丝的材料和尺寸根据电流负荷和故障类型进行选择。
1.2 触发装置：触发装置是断路器的控制部份，它可以通过手动操作或者电磁触发器将断路器切换到断开或者闭合状态。
触发装置还可以根据需要进行过载保护和短路保护。
2. 断路器的工作原理2.1 过载保护：当电路中的电流超过额定值时，断路器会迅速切断电流，以保护电气设备免受过载损坏。
过载保护是通过监测电流大小和时间来实现的，一旦电流超过设定值和时间，断路器会自动切断电路。
2.2 短路保护：短路是电路中最常见的故障之一，它会导致电流迅速增加到非常高的值。
断路器通过监测电流的瞬时变化来检测短路，并迅速切断电路，以防止电气设备和路线受损。
2.3 地故障保护：地故障是指电气设备或者路线的绝缘浮现故障，导致电流通过接地路径流向地。
断路器可以通过监测电流的不平衡来检测地故障，并迅速切断电路，以保护设备和人员的安全。
3. 断路器的额定参数3.1 额定电流：断路器的额定电流是指它可以正常工作的最大电流值。
选择适当的额定电流是保证断路器正常工作的关键。
3.2 额定电压：断路器的额定电压是指它可以正常工作的最大电压值。
断路器的额定电压应与电路的额定电压匹配，以确保其正常工作。
3.3 短路承受能力：短路承受能力是指断路器能够承受的最大短路电流。
选择具有足够短路承受能力的断路器可以保护电气设备免受短路故障的损坏。
总结：断路器作为一种重要的电气保护设备，通过熔断器和触发装置的协同工作，能够提供过载保护、短路保护和地故障保护。
它的工作原理是基于监测电流和电压，并根据设定的参数进行切断电路。

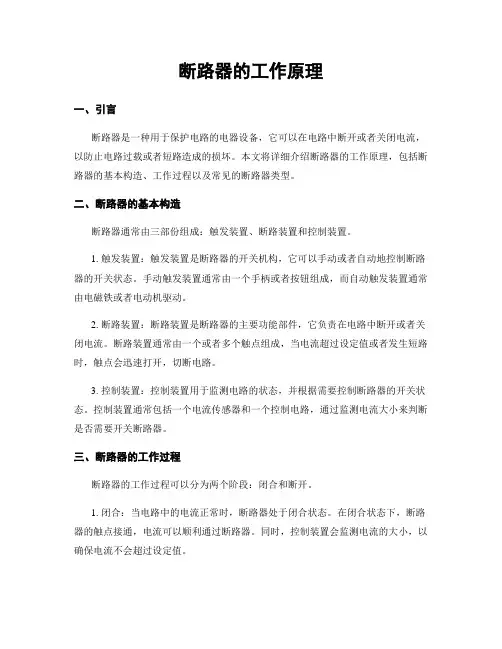

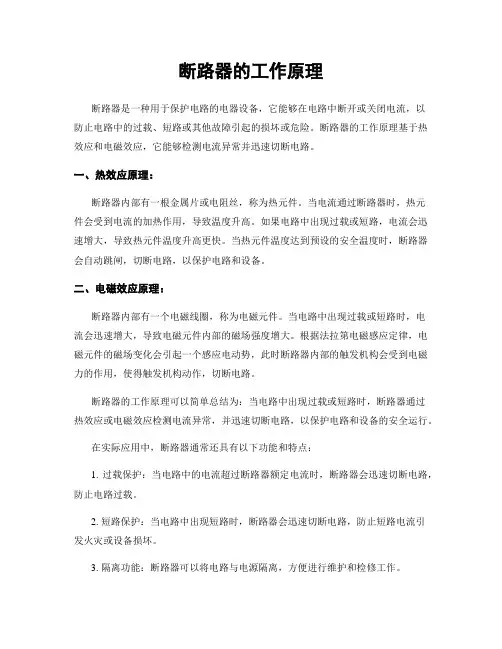

断路器的工作原理一、引言断路器是一种用于保护电路的电器设备，它可以在电路中断开或者关闭电流，以防止电路过载或者短路造成的损坏。
本文将详细介绍断路器的工作原理，包括断路器的基本构造、工作过程以及常见的断路器类型。
二、断路器的基本构造断路器通常由三部份组成：触发装置、断路装置和控制装置。
1. 触发装置：触发装置是断路器的开关机构，它可以手动或者自动地控制断路器的开关状态。
手动触发装置通常由一个手柄或者按钮组成，而自动触发装置通常由电磁铁或者电动机驱动。
2. 断路装置：断路装置是断路器的主要功能部件，它负责在电路中断开或者关闭电流。
断路装置通常由一个或者多个触点组成，当电流超过设定值或者发生短路时，触点会迅速打开，切断电路。
3. 控制装置：控制装置用于监测电路的状态，并根据需要控制断路器的开关状态。
控制装置通常包括一个电流传感器和一个控制电路，通过监测电流大小来判断是否需要开关断路器。
三、断路器的工作过程断路器的工作过程可以分为两个阶段：闭合和断开。
1. 闭合：当电路中的电流正常时，断路器处于闭合状态。
在闭合状态下，断路器的触点接通，电流可以顺利通过断路器。
同时，控制装置会监测电流的大小，以确保电流不会超过设定值。
2. 断开：当电路中的电流超过设定值或者发生短路时，断路器会迅速切断电路，进入断开状态。
在断开状态下，断路器的触点迅速打开，阻挠电流通过。
这样可以防止电路过载或者短路造成的损坏。
四、常见的断路器类型根据不同的应用场景和工作原理，断路器可以分为多种类型。
以下是几种常见的断路器类型：1. 热磁式断路器：热磁式断路器是一种常见的低压断路器，它通过热效应和电磁效应来实现过载和短路保护。
当电流超过设定值时，热磁式断路器的热元件会膨胀，使得触点迅速打开，切断电路。
2. 液体断路器：液体断路器是一种高压断路器，它使用液体介质来实现电流的断开和闭合。
当电流超过设定值时，液体断路器中的液体味迅速蒸发，产生高压气体，使得触点迅速打开，切断电路。
断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。
它在电路中起着非常重要的作用，能够及时切断电路，保护电器和设备免受损坏。
本文将介绍断路器的工作原理，以帮助读者更好地了解这一电气设备。
一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。
1.2 熔断器是断路器的核心部件，其作用是在电路过载或短路时熔断，切断电路。
1.3 触发器是用来控制断路器动作的装置，可以手动或自动触发。
二、断路器的工作原理2.1 当电路中出现过载或短路时，电流会急剧增加，超过了熔断器的额定电流。
2.2 过载或短路时，熔断器内部的熔丝会熔断，导致电路断开，停止电流流动。
2.3 触发器感应到电路异常后，会立即触发，使断路器快速动作，切断电路，保护电器和设备。
三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。
3.2 断路器的动作速度很快，可以在电路异常时立即切断电流，减少损失。
3.3 断路器可以手动或自动复位，恢复电路供电，提高电路的可靠性和安全性。
四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器，用于不同电压等级的电路。
4.2 按照动作方式分为熔断断路器和磁断路器，适用于不同的电路保护需求。
4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中，是电气设备中不可或缺的一部分。
五、断路器的发展趋势5.1 随着科技的发展，断路器的智能化和数字化程度不断提高，能够实现远程监控和故障诊断。
5.2 断路器的节能性能不断改进，能够减少能源消耗，提高电路的效率。
5.3 断路器的安全性能不断提升，能够更好地保护电器和设备，确保电路运行的安全稳定。
总结：断路器作为电路保护的重要设备，其工作原理是基于熔断器和触发器的协同作用，能够及时切断电路，保护电器和设备免受损坏。
随着科技的不断进步，断路器的功能和性能将不断提升，为电路保护提供更加可靠和高效的保障。

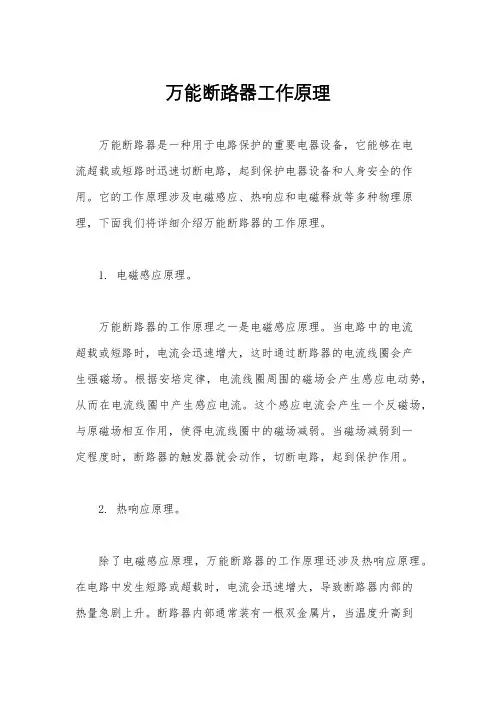

万能断路器工作原理万能断路器是一种用于电路保护的重要电器设备，它能够在电流超载或短路时迅速切断电路，起到保护电器设备和人身安全的作用。
它的工作原理涉及电磁感应、热响应和电磁释放等多种物理原理，下面我们将详细介绍万能断路器的工作原理。
1. 电磁感应原理。
万能断路器的工作原理之一是电磁感应原理。
当电路中的电流超载或短路时，电流会迅速增大，这时通过断路器的电流线圈会产生强磁场。
根据安培定律，电流线圈周围的磁场会产生感应电动势，从而在电流线圈中产生感应电流。
这个感应电流会产生一个反磁场，与原磁场相互作用，使得电流线圈中的磁场减弱。
当磁场减弱到一定程度时，断路器的触发器就会动作，切断电路，起到保护作用。
2. 热响应原理。
除了电磁感应原理，万能断路器的工作原理还涉及热响应原理。
在电路中发生短路或超载时，电流会迅速增大，导致断路器内部的热量急剧上升。
断路器内部通常装有一根双金属片，当温度升高到一定程度时，这根双金属片会发生热弯曲，导致断路器的触发器动作，切断电路。
这种热响应原理能够在电流超载时及时切断电路，避免设备损坏和安全事故的发生。
3. 电磁释放原理。
此外，万能断路器的工作原理还包括电磁释放原理。
在电路中发生短路或超载时，电流会迅速增大，导致电流线圈中的磁场急剧增强。
断路器内部装有一种电磁释放装置，当电流超载时，电磁释放装置会感应到电流线圈中的磁场变化，从而产生一个力，使得断路器的触发器动作，切断电路。
这种电磁释放原理能够在电流异常时快速切断电路，保护电器设备和人身安全。
总结起来，万能断路器的工作原理主要包括电磁感应原理、热响应原理和电磁释放原理。
通过这些物理原理的相互作用，断路器能够在电路发生短路或超载时迅速切断电路，起到保护作用。
在电气设备和电路设计中，合理选择和使用万能断路器，能够有效保护电器设备和人身安全。

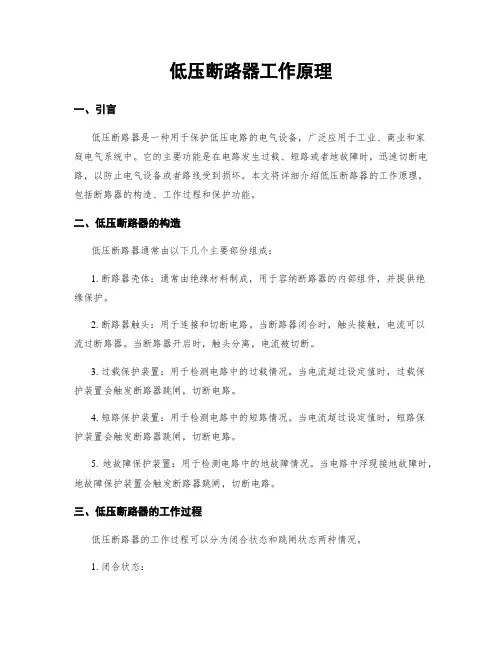

低压断路器工作原理一、引言低压断路器是一种用于保护低压电路的电气设备，广泛应用于工业、商业和家庭电气系统中。
它的主要功能是在电路发生过载、短路或者地故障时，迅速切断电路，以防止电气设备或者路线受到损坏。
本文将详细介绍低压断路器的工作原理，包括断路器的构造、工作过程和保护功能。
二、低压断路器的构造低压断路器通常由以下几个主要部份组成：1. 断路器壳体：通常由绝缘材料制成，用于容纳断路器的内部组件，并提供绝缘保护。
2. 断路器触头：用于连接和切断电路。
当断路器闭合时，触头接触，电流可以流过断路器。
当断路器开启时，触头分离，电流被切断。
3. 过载保护装置：用于检测电路中的过载情况。
当电流超过设定值时，过载保护装置会触发断路器跳闸，切断电路。
4. 短路保护装置：用于检测电路中的短路情况。
当电流超过设定值时，短路保护装置会触发断路器跳闸，切断电路。
5. 地故障保护装置：用于检测电路中的地故障情况。
当电路中浮现接地故障时，地故障保护装置会触发断路器跳闸，切断电路。
三、低压断路器的工作过程低压断路器的工作过程可以分为闭合状态和跳闸状态两种情况。
1. 闭合状态：当断路器处于闭合状态时，触头连接，电流可以通过断路器流动。
在正常情况下，电流大小不会超过断路器的额定电流。
此时，断路器的过载保护装置和短路保护装置处于正常工作状态，监测电路中的电流情况。
如果电流超过了过载保护装置或者短路保护装置的设定值，相应的保护装置将触发断路器跳闸，切断电路，以保护电器设备和路线不受损坏。
2. 跳闸状态：当断路器触发跳闸时，触头分离，电路被切断。
跳闸可以由以下几种情况引起：- 过载跳闸：当电路中的电流超过了过载保护装置的额定设定值时，过载保护装置会触发断路器跳闸。
这可以防止电器设备因长期过载而受到损坏。
- 短路跳闸：当电路中发生短路故障时，短路保护装置会检测到异常电流，并触发断路器跳闸。
这可以防止电器设备因短路而受到损坏。
- 地故障跳闸：当电路中发生接地故障时，地故障保护装置会检测到异常电流，并触发断路器跳闸。

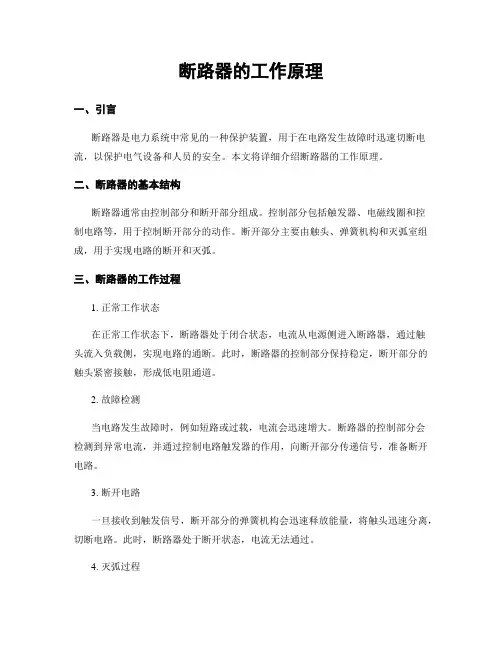

断路器的工作原理一、引言断路器是电力系统中常见的一种保护装置，用于在电路发生故障时迅速切断电流，以保护电气设备和人员的安全。
本文将详细介绍断路器的工作原理。
二、断路器的基本结构断路器通常由控制部分和断开部分组成。
控制部分包括触发器、电磁线圈和控制电路等，用于控制断开部分的动作。
断开部分主要由触头、弹簧机构和灭弧室组成，用于实现电路的断开和灭弧。
三、断路器的工作过程1. 正常工作状态在正常工作状态下，断路器处于闭合状态，电流从电源侧进入断路器，通过触头流入负载侧，实现电路的通断。
此时，断路器的控制部分保持稳定，断开部分的触头紧密接触，形成低电阻通道。
2. 故障检测当电路发生故障时，例如短路或过载，电流会迅速增大。
断路器的控制部分会检测到异常电流，并通过控制电路触发器的作用，向断开部分传递信号，准备断开电路。
3. 断开电路一旦接收到触发信号，断开部分的弹簧机构会迅速释放能量，将触头迅速分离，切断电路。
此时，断路器处于断开状态，电流无法通过。
4. 灭弧过程断开电路后，电流仍然存在，会形成电弧。
为了避免电弧对设备造成损坏，断路器的灭弧室会采取一系列措施，如使用灭弧剂或磁场等，将电弧迅速熄灭。
5. 复位过程在故障被排除后，需要将断路器复位，使其恢复到闭合状态。
复位过程中，断路器的弹簧机构会重新收紧，触头再次接触，形成通路，使电流能够重新流动。
四、断路器的工作原理解析断路器的工作原理可以通过以下几个方面解析：1. 热保护断路器内部通常设置有热保护装置，当电流超过额定值时，热保护装置会感应到温度升高，并触发断路器的动作，切断电路。
这样可以避免电气设备因过载而损坏。
2. 电磁吸合断路器的控制部分通常包含电磁线圈，当控制电路向电磁线圈提供电流时，电磁线圈会产生磁场，吸引断开部分的触头，使其闭合。
当控制电路断开电流时，磁场消失，触头会被弹簧机构分离，实现断开电路。
3. 灭弧原理断开电路后，电弧会形成。
为了迅速熄灭电弧，断路器的灭弧室通常采用灭弧剂或磁场等方式。
断路器的结构和工作原理断路器作为电力系统中的重要保护设备，起到了断开电路和保护电气设备的作用。
它能够在电流过载、短路和地故障等异常情况下迅速切断电路，从而保护线路和电气设备的安全运行。
本文将介绍断路器的结构和工作原理。
一、断路器的结构（一）触发机构断路器的触发机构是断开电路的核心部分，它由电磁线圈、弹簧和触头组成。
当电流过载或短路发生时，电磁线圈受到电流的作用产生磁场，使得触头上的励磁铁片吸合，断开电路。
而在正常工作状态下，触头受到弹簧的作用保持闭合状态。
（二）灭弧室灭弧室位于断路器的触头之间，主要用于灭弧。
当断路器触头分离时，电弧会在两个触头之间产生，这会导致电弧发光、产生高温和高压。
灭弧室能够提供足够的空间和介质，使得电弧能够迅速冷却、消失。
常见的灭弧室结构有磁场灭弧室和压力灭弧室等。
（三）控制系统断路器的控制系统包括电流互感器、电压互感器、保护装置和操作机构等。
电流互感器和电压互感器能够检测电流和电压的变化，并将信号传递给保护装置。
保护装置能够根据接收到的信号判断电路是否存在故障，并发出切断电路的信号。
操作机构用于远程控制断路器的开关操作。
二、断路器的工作原理（一）过载保护当电路中的电流超过断路器额定电流时，断路器的触发机构将被触发，从而打开断路器，切断电路。
此时，断路器起到了过载保护的作用。
过载保护的原理是利用断路器内部的热释放机构，当电流超过额定电流一定时间后，热释放机构会将触发信号发送给触发机构，使得断路器打开。
（二）短路保护短路是指电路中两个相互通路的导线直接相连，导致电流大幅度增加的故障。
当发生短路时，短路电流迅速增大，此时断路器的触发机构会迅速将断路器打开，切断电路。
短路保护的原理是利用断路器内部的磁场作用，当短路电流通过时，电磁线圈产生磁场，使得触头上的励磁铁片吸合，从而打开断路器。
（三）地故障保护地故障是指电气设备的一条回路中的一根导线与地（接地）发生直接接触或间接接触的故障。

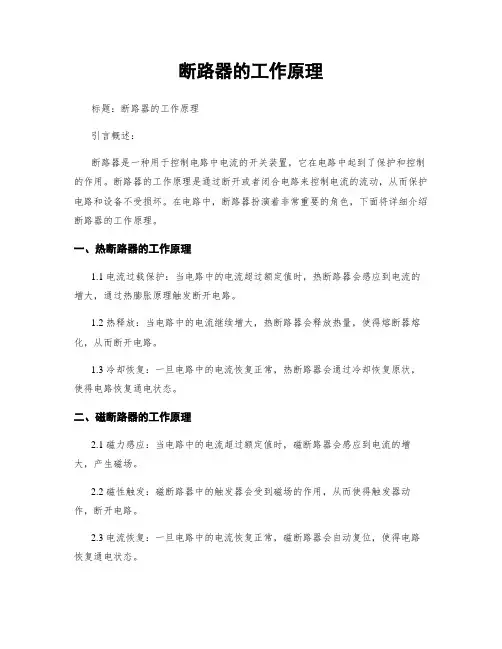

断路器的工作原理标题：断路器的工作原理引言概述：断路器是一种用于控制电路中电流的开关装置，它在电路中起到了保护和控制的作用。
断路器的工作原理是通过断开或者闭合电路来控制电流的流动，从而保护电路和设备不受损坏。
在电路中，断路器扮演着非常重要的角色，下面将详细介绍断路器的工作原理。
一、热断路器的工作原理1.1 电流过载保护：当电路中的电流超过额定值时，热断路器会感应到电流的增大，通过热膨胀原理触发断开电路。
1.2 热释放：当电路中的电流继续增大，热断路器会释放热量，使得熔断器熔化，从而断开电路。
1.3 冷却恢复：一旦电路中的电流恢复正常，热断路器会通过冷却恢复原状，使得电路恢复通电状态。
二、磁断路器的工作原理2.1 磁力感应：当电路中的电流超过额定值时，磁断路器会感应到电流的增大，产生磁场。
2.2 磁性触发：磁断路器中的触发器会受到磁场的作用，从而使得触发器动作，断开电路。
2.3 电流恢复：一旦电路中的电流恢复正常，磁断路器会自动复位，使得电路恢复通电状态。
三、气体断路器的工作原理3.1 气体灭弧：当电路中发生短路或者过载时，气体断路器会产生气体灭弧，将电弧熄灭。
3.2 熔断器熔化：在灭弧的同时，气体断路器会触发熔断器熔化，断开电路。
3.3 冷却恢复：一旦电路中的问题得到解决，气体断路器会通过冷却恢复原状，使得电路恢复通电状态。
四、真空断路器的工作原理4.1 真空灭弧：真空断路器通过真空灭弧技术，将电弧熄灭，保护电路和设备。
4.2 隔离触发：当电路中发生故障时，真空断路器会触发隔离开关，切断电路。
4.3 自动复位：一旦电路中的问题得到解决，真空断路器会自动复位，使得电路恢复通电状态。
五、油浸断路器的工作原理5.1 油浸灭弧：油浸断路器通过油浸灭弧技术，将电弧熄灭。
5.2 油浸隔离：当电路中发生故障时，油浸断路器会触发隔离开关，切断电路。
5.3 油浸冷却：油浸断路器在工作过程中会产生热量，通过油浸冷却技术来保持断路器的正常工作温度。
断路器原理中文名称：断路器英文名称：circuit-breaker;circuit breaker断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
分类按操作方式分：有电动操作、储能操作和手动操作。
按结构分：有万能式和塑壳式。
按使用类别分：有选择型和非选择型。
按灭弧介质分：有油浸式、真空式和空气式。
按动作速度分：有快速型和普通型。
按极数分：有单极、二极、三极和四极等。
按安装方式分：有插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。
因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等内部附件辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。
例如向信号灯、继电器等输出信号。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。
操作性能次数与断路器的操作性能总次数相同。
报警触头用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。
由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。
报警触头的工作电流一般不会超过1A。
分励脱扣器是一种用电压源激励的脱扣器，它的电压与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠性的分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线就会被烧毁。
塑壳断路器为防止线圈烧毁，在分励脱扣线圈串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为的按住按钮，分励线圈始终不会再通电这就避免了线圈烧损情况的产生。
当断路器再扣合闸后，微动开关重新处于常闭位置。
欠电压脱扣器欠电压脱扣器是在它的端电压降至某一规定范围时，使断路器有延时或无延时断开的一种脱扣器，当电源电压下降(甚至缓慢下降)到额定工作电压的70％至35％范围内，欠电压脱扣器应运作，欠电压脱扣器在电源电压等于脱扣器额定工作电压的35％时，欠电压脱扣器应能防止断路器闭全；电源电压等于或大于85％欠电压脱扣器的额定工作电压时，在热态条件下，应能保证断路器可靠闭合。
因此，当受保护电路中电源电压发生一定的电压降时，能自动断开断路器切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。
使用时，欠电压脱扣器线圈接在断路器电源侧，欠电压脱扣器通电后，断路器才能合闸，否则断路器合不上闸。
外部附件电动操作机构是用于远距离自动分闸和合闸断路器的一种附件，电动操作机构有电动机操作机构和电磁铁操作机构两种，电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器，电磁铁操作机构适用于塑壳断路器壳架等级额定电流225A及以下断路器，无论是电磁铁或电动机，它们的吸合和转动方向都是相同，仅由电动操作机构内部的凸轮的位置来达到合、分，断路器在用电动机构操作时，在额定控制电压的85％-110％之间的任一电压下，应能保证断路器可靠闭合。
转动操作手柄适用于塑壳断路器，在断路器的盖上装转动操作手柄的机构，手柄的转轴装在它的机构配合孔内，转轴的另一头穿过抽屉柜的门孔，旋转手柄的把手装在成套装置的门上面所露出的转轴头，把手的圆形或方形座用螺钉固定的门上，这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动，来确保断路器的合闸或分闸。
同时转动手柄能保证断路器处于合闸时，柜门不能开启；只有转动手柄处于分闸或再扣，开关板的门才能打开。
在紧急情况下，断路器处于"合闸"而需要打开门板时，可按动转动手柄座边上的红色释放按钮。
加长手柄是一种外部加长手柄，直接装于断路器的手柄上，一般用于600A 及以上的大容量断路器上，进行手动分合闸操作。
手柄闭锁装置是在手柄框上装设卡件，手柄上打孔然后用挂锁锁起来。
主要用于断路器处于合闸。
断路器工作状态时，不容许其他人分闸而引起停电事故，或断路器负载侧电路需要维修或不允许通电时，以防被人误将断路器合闸，从而保护维修人员的安全或用电设备的可靠使用。
接线方式断路器的接线方式有板前、板后、插入式、抽屉式，用户如无特殊要求，均按板前供货，板前接线是常见的接线方式。
(1)板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。
由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。
(2)插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。
安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。
使用时，将断路器直接插进安装座。
如果断路器坏了，只要拔出坏的，换上一只好的即可。
它的更换时间比板前，板后接线要短，且方便。
由于插、拔需要一定的人力。
因此目前我国的插入式产品，其壳架电流限制在最大为400A。
从而节省了维修和更换时间。
插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。
(3)抽屉式接线：断路器的进出抽屉是由摇杆顺时针或逆时针转动的，在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。
特别是抽屉座的主回路触刀座，可与NT型熔断路器触刀座通用，这样在应急状态下可直接插入熔断器供电。
负荷开关、隔离开关和断路器的区别1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。
2、隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
4、隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流5、断路器的开断容量可以在制造过程中做的很高。
主要是依靠加电流互感器配合二次设备来保护。
可具有短路保护、过载保护、漏电保护等功能。
[断路器的基本参数特性断路器的基本特性有额定电压Ue；额定电流In；过载保护(Ir或Irth）和短路保护(Im)的脱扣电流整定范围；额定短路分断电流(工业用断路器Icu;家用断路器Icn)等。
额定工作电压(Ue)：这是断路器在正常(不间断的)的情况下工作的电压。
额定电流(In)：这是配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。
短路继电器脱扣电流整定值(Im) 短路脱扣继电器(瞬时或短延时)用于高故障电流值出现时，使断路器快速跳闸。
其跳闸极限Im：额定短路分断能力(Icu或Icn) 断路器的额定短路分断电流是断路器能够分断而不被损害的最高(预期的)电流值。
标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量(总在最坏的情况短路下出现)假定为零。
工业用断路器额定值(Icu)和家用断路器额定值(Icu)通常以kA均方根值的形式给出。
额定运行短路分断能力(Ics)额定分断能力(Icu)或（Icn)是断路器能成功分断而不会被损害的最高故障电流。
产生这种电流的可能性非常低，普通环境下，故障电流比断路器额定分断能力(Icu)低得多。
另一方面，大电流(可能性较低)在良好状态下被分断非常重要，这样在故障电路被修复以后，断路器能够立即合闸。
——断路器是一种很基本的低压电器，断路器具有过载、短路和欠电压保护功能，有保护线路和电源的能力。
主要技术指标是额定电压、电流。
断路器根据不同的应用具有不同的功能，品种、规格很多，具体的技术指标也很多，你只要找到专业的经销商他会告诉你的。
如果你只是采购没有必要急于一下子就掌握断路器的技术指标，但其质量是最关键的。
你首先应该了解目前市场上能够采购的断路器的质量。
高端的有ABB、西门子、梅兰日兰、三菱等国际知名品牌，质量优良、耐用、价格贵。
中端有正泰、德力西大全集团销路最广，质量稳定、价格适中。
其他地方性品牌多得难以计数。
断路器主要品种有：断路器塑壳断路器、塑料外壳式断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、照明配电箱、双电源自动切换装置、智能型万能式断路器断路器自由脱扣断路器在合闸过程中的任何时刻，若是保护动作接通跳闸回路，断路器完全能可靠地断开，这就叫自由脱扣。
带有自由脱扣的断路器，可以保证断路器合闸短路故障时，能迅速断开，可以避免扩大事故的范围。
断路器的国家标准GB 10963-1989|家用及类似场所用断路器[2]断路器GB 14048.2-1994|低压开关设备和控制设备低压断路器GB 16916.1-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部分：一般规则GB 16916.21-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性GB 16916.22-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性GB 16917.1-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分：一般规则GB 16917.21-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性GB 16917.22-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.2部分：一般户外柱上真空断断路器规则对动作功能与线路电压有关的RCBO的适用性GB 1984-1989|交流高压断路器GB 4876-1985|交流高压断路器的线路充电电流开合试验GB 7675-1987|交流高压断路器的开合电容器组试验断路器的控制回路①应能监视控制回路保护装置及其跳、合闸回路的完好性，以保证断路器的正常工作此文档收集于网络，如有侵权请联系网站删除②应能指示断路器正常合闸和分闸的位置状态，并在自动合闸和自动跳闸时有明显的指示信号③合闸和跳闸完成后，应能使命令脉冲解除，即能切断合闸或跳闸的电源④在无机械防跳装置时，应加装电气防跳装置⑤断路器的事故跳闸信号回路，应按“不对应原理”接线⑥对有可能出现不正常工作状态或故障的设备，应装设预告信号⑦弹簧操作机构、手动操作机构的电源可为直流或交流，电磁操作机构的电源要求用直流。
