美国UNF和unc螺纹标准

美制螺纹标准美制螺纹标准，又称为UNC（Unified National Coarse Thread）和UNF（Unified National Fine Thread），是美国国家标准协会（ANSI）制定的一种螺纹标准。

它是一种常见的螺纹标准，广泛应用于机械制造、航空航天、汽车制造等领域。

本文将介绍美制螺纹标准的特点、应用范围以及相关的注意事项。

美制螺纹标准分为UNC和UNF两种类型。

UNC螺纹是一种粗螺纹，螺距较大，适用于对连接强度要求不高的场合；而UNF螺纹是一种细螺纹，螺距较小，适用于对连接强度要求较高的场合。

这两种螺纹标准都采用英寸作为单位，常见的规格有1/4-20、5/16-18、3/8-16等。

在实际应用中，选择合适的螺纹标准至关重要。

首先，需要根据连接件的材料和使用环境来确定使用UNC还是UNF螺纹。

一般来说，对于硬度较大的材料或者对连接强度要求较高的场合，应选择UNF螺纹；而对于一般材料或者连接强度要求不高的场合，可以选择UNC螺纹。

其次，还需要根据连接件的尺寸和使用要求来确定具体的螺纹规格。

选择合适的螺纹规格可以确保连接件的可靠性和稳定性。

除了选择合适的螺纹标准外，安装和使用过程中也需要注意一些细节。

首先，安装时需要确保螺纹连接的正确性和紧固力度，避免出现松动或者漏气现象。

其次，在使用过程中需要定期检查连接件的状态，确保螺纹没有损坏或者磨损。

另外，还需要注意螺纹连接件的防锈和防腐，选择合适的润滑剂或者防腐涂层，延长使用寿命。

总之，美制螺纹标准是一种重要的螺纹标准，广泛应用于各种机械制造领域。

选择合适的螺纹标准和规格，以及注意安装和使用过程中的细节，可以确保连接件的可靠性和稳定性，提高整体的工作效率和安全性。

希望本文的介绍能够帮助大家更好地理解和应用美制螺纹标准，为相关行业的发展和进步贡献一份力量。

美制螺纹的标号 UNC.UNF (美制牙)7/8 是螺纹的外径单位为英寸，转换为米制单位mm要乘以25.4-9是每英寸（25.4mm）长度上螺纹的牙数UNC是系列代号一般最后还带有一个精度等级比如 7/8-9 UNC-2ANPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

NPT螺纹,G螺纹,Rp螺纹,国际标准螺纹,公制螺纹的识别

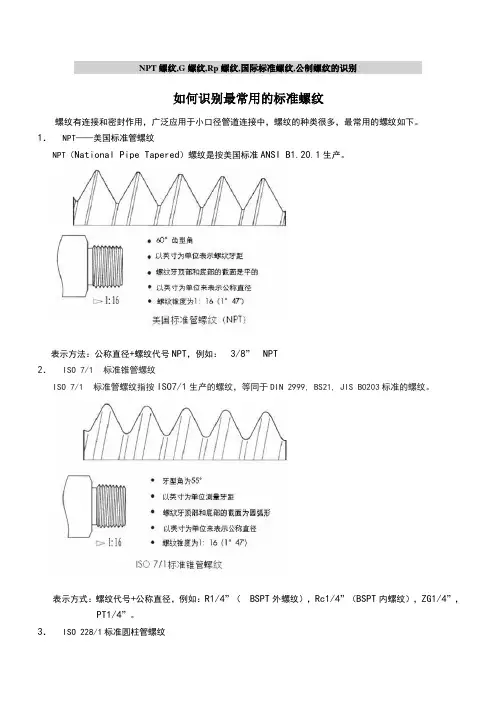

如何识别最常用的标准螺纹
螺纹有连接和密封作用，广泛应用于小口径管道连接中，螺纹的种类很多，最常用的螺纹如下。

1．NPT——美国标准管螺纹
NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1生产。

表示方法：公称直径+螺纹代号NPT，例如：3/8”NPT
2．ISO 7/1标准锥管螺纹
ISO 7/1标准管螺纹指按ISO7/1生产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。

表示方式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4”，PT1/4”。

3．ISO 228/1标准圆柱管螺纹
ISO228/1标准圆柱管螺纹等同于BS2779，JISB0202标准的螺纹。

表示方式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。

4．美国统一螺纹
美国统一螺纹（Unified ScrewThread）是按美国标准ANSIB1.1生产.
表示方式：螺纹实际外径+每英寸螺纹牙数+螺纹代号，例如：3/8-24UNF，5/1
6-28UN，3/8-16 UNC，其中UNF表示细螺纹，UNC表示粗螺纹，UN表示常规螺纹。

5．公制螺纹（ISO261）
公制螺纹是按ISO261或ANSIB1.13M标准生产的螺纹。

表示方式：螺纹代号+实际直径*牙距，例如：M10*1，M14*1.5，M22*1.5。

美制统一螺纹(UN)1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.表1-21统一螺纹的标准系列公称直径基本大径D牙数n基本中径D2UNR外螺纹设计牙型小径（参考）D2内螺纹基本小径D21/4 0.2500 28 0.2268 0.2074 0.2113 5/16 0.3125 24 0.2854 0.2629 0.26743/8 0.3750 240.3479 0.3254 0.32997/16 0.4375 20 0.4050 0.3780 0.38341/2 0.5000 20 0.4675 0.4405 0.44599/16 0.5625 18 0.5264 0.4964 0.50245/8 0.6250 18 0.5889 0.5589 0.56493/4 0.7500 16 0.7094 0.6763 0.68237/8 0.8750 14 0.8286 0.7900 0.7977 统一细牙螺纹（UNC或UNRC）的基本尺寸公称直径基本大径D牙数n基本中径D2UNR外螺纹设计牙型小径（参考）D2内螺纹基本小径D21/4 0.2500 28 0.2268 0.2074 0.2113 5/16 0.3125 24 0.2854 0.2629 0.2674 3/8 0.3750 24 0.3479 0.3254 0.3299 7/16 0.4375 20 0.4050 0.3780 0.3834 1/2 0.5000 20 0.4675 0.4405 0.4459 9/16 0.5625 18 0.5264 0.4964 0.5024 5/8 0.6250 18 0.5889 0.5589 0.5649 3/4 0.7500 16 0.7094 0.6763 0.6823 7/8 0.8750 14 0.8286 0.7900 0.7977。

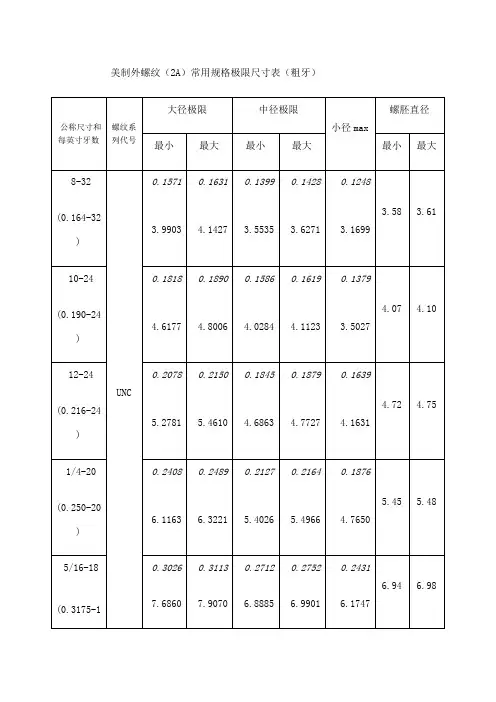

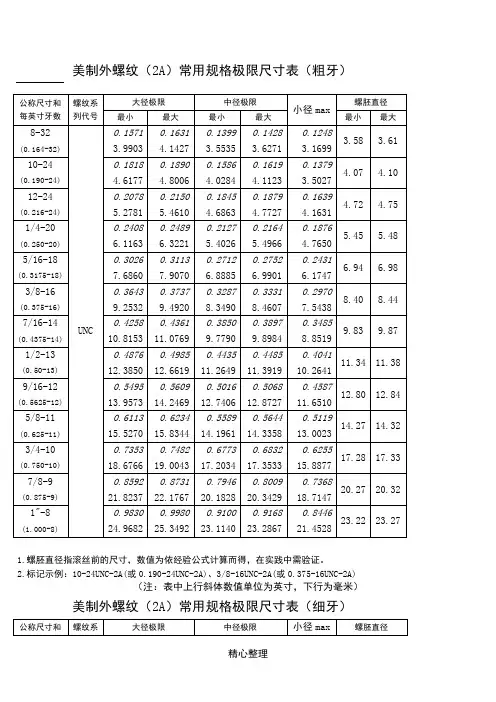

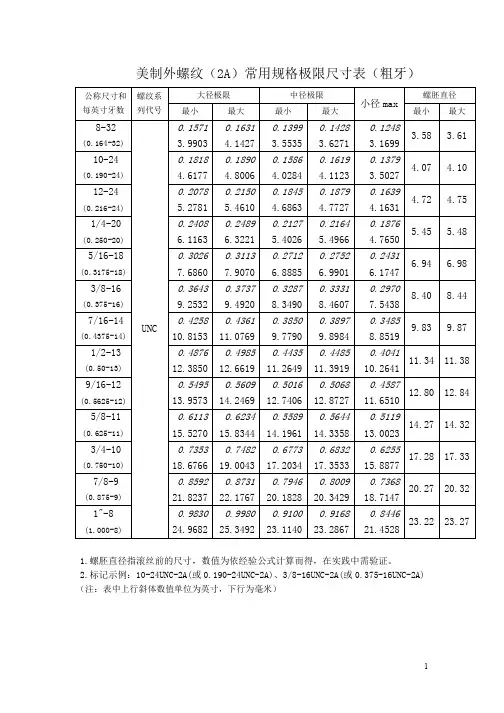

美制外螺纹（2A）常用规格极限尺寸表（粗牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

2.标记示例：10-24UNC-2A(或0.190-24UNC-2A)、3/8-16UNC-2A(或0.375-16UNC-2A)（注：表中上行斜体数值单位为英寸，下行为毫米）
美制外螺纹（2A）常用规格极限尺寸表（细牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

2.标记示例：10-32UNF-2A(或0.190-32UNF-2A)、3/8-24UNF-2A(或0.375-24UNF-2A)
美制内螺纹（2B）常用规格极限尺寸表（粗牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。

2.标记示例：10-24UNC-2B(或0.190-24UNC-2B)、3/8-16UNC-2B(或0.375-16UNC-2B)
美制内螺纹（2B）常用规格极限尺寸表（细牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。

2.标记示例：10-32UNF-2B(或0.190-32UNF-2B)、3/8-24UNF-2B(或0.375-24UNF-2B)。

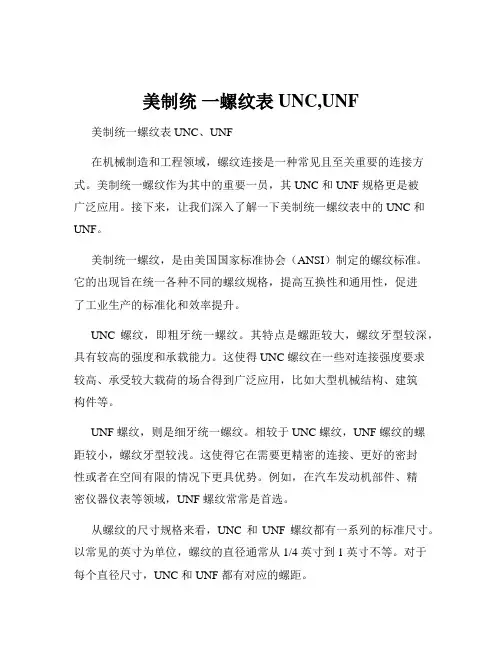

美制统一螺纹表UNC,UNF美制统一螺纹表 UNC、UNF在机械制造和工程领域，螺纹连接是一种常见且至关重要的连接方式。

美制统一螺纹作为其中的重要一员，其 UNC 和 UNF 规格更是被广泛应用。

接下来，让我们深入了解一下美制统一螺纹表中的 UNC 和UNF。

美制统一螺纹，是由美国国家标准协会（ANSI）制定的螺纹标准。

它的出现旨在统一各种不同的螺纹规格，提高互换性和通用性，促进了工业生产的标准化和效率提升。

UNC 螺纹，即粗牙统一螺纹。

其特点是螺距较大，螺纹牙型较深，具有较高的强度和承载能力。

这使得 UNC 螺纹在一些对连接强度要求较高、承受较大载荷的场合得到广泛应用，比如大型机械结构、建筑构件等。

UNF 螺纹，则是细牙统一螺纹。

相较于 UNC 螺纹，UNF 螺纹的螺距较小，螺纹牙型较浅。

这使得它在需要更精密的连接、更好的密封性或者在空间有限的情况下更具优势。

例如，在汽车发动机部件、精密仪器仪表等领域，UNF 螺纹常常是首选。

从螺纹的尺寸规格来看，UNC 和UNF 螺纹都有一系列的标准尺寸。

以常见的英寸为单位，螺纹的直径通常从 1/4 英寸到 1 英寸不等。

对于每个直径尺寸，UNC 和 UNF 都有对应的螺距。

在实际应用中，选择使用 UNC 还是 UNF 螺纹，需要综合考虑多个因素。

首先是载荷情况，如果连接需要承受较大的拉伸、压缩或剪切力，那么 UNC 螺纹可能更合适；而对于一些需要精确调整、密封要求高的场合，UNF 螺纹则表现更佳。

其次是空间限制，如果安装空间较为狭小，UNF 螺纹由于其较小的螺距和较浅的牙型，可能更容易安装。

另外，加工难度也是一个需要考虑的因素。

一般来说，UNC 螺纹由于螺距较大，加工相对较容易；而 UNF 螺纹由于螺距较小，对加工设备和工艺的要求更高，加工成本也相应增加。

在螺纹的检测和测量方面，有专门的量具和方法。

常用的量具包括螺纹规、千分尺等。

通过这些量具，可以准确测量螺纹的直径、螺距、牙型等参数，以确保螺纹的质量和符合标准。

NPT螺纹,G螺纹,Rp螺纹,国际标准螺纹,公制螺纹的识别
如何识别最常用的标准螺纹
螺纹有连接和密封作用，广泛应用于小口径管道连接中，螺纹的种类很多，最常用的螺纹如下。

1．NPT——美国标准管螺纹
NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1生产。

表示方法：公称直径+螺纹代号NPT，例如：3/8”NPT
2．ISO 7/1标准锥管螺纹
ISO 7/1标准管螺纹指按ISO7/1生产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。

表示方式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4”，PT1/4”。

3．ISO 228/1标准圆柱管螺纹
ISO228/1标准圆柱管螺纹等同于BS2779，JISB0202标准的螺纹。

表示方式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。

4．美国统一螺纹
美国统一螺纹（Unified ScrewThread）是按美国标准生产.
表示方式：螺纹实际外径+每英寸螺纹牙数+螺纹代号，例如：3/8-24UNF，5/1 6-28UN，3/8-16 UNC，其中UNF表示细螺纹，UNC表示粗螺纹，UN表示常规螺纹。

5．公制螺纹（ISO261）
公制螺纹是按ISO261或ANSIB1.13M标准生产的螺纹。

表示方式：螺纹代号+实际直径*牙距，例如：M10*1，M14*，M22*。

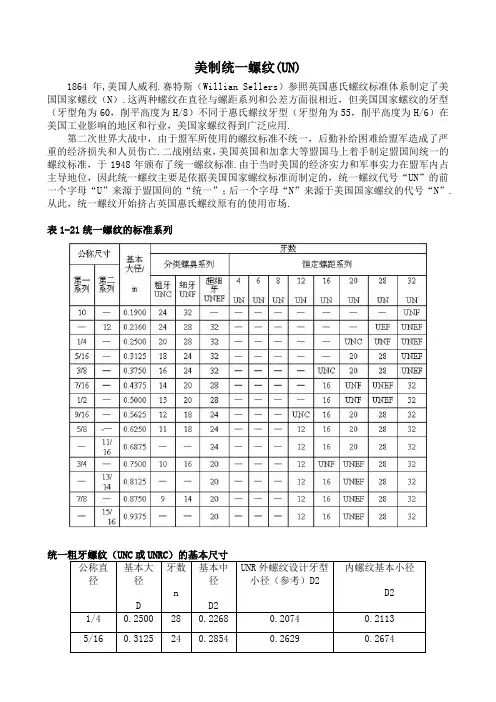

美制统一螺纹(UN)
1864年,美国人威利.赛特斯（Willian Sellers）参照英国惠氏螺纹标准体系制定了美国国家螺纹（N）.这两种螺纹在直径与螺距系列和公差方面很相近，但美国国家螺纹的牙型（牙型角为60，削平高度为H/8）不同于惠氏螺纹牙型（牙型角为55，削平高度为H/6）在美国工业影响的地区和行业，美国家螺纹得到广泛应用.
第二次世界大战中，由于盟军所使用的螺纹标准不统一，后勤补给困难给盟军造成了严重的经济损失和人员伤亡.二战刚结束，美国英国和加拿大等盟国马上着手制定盟国间统一的螺纹标准，于1948年颁布了统一螺纹标准.由于当时美国的经济实力和军事实力在盟军内占主导地位，因此统一螺纹主要是依据美国国家螺纹标准而制定的，统一螺纹代号“UN”的前一个字母“U”来源于盟国间的“统一”；后一个字母“N”来源于美国国家螺纹的代号“N”.从此，统一螺纹开始挤占英国惠氏螺纹原有的使用市场.
表1-21统一螺纹的标准系列
公称直径基本大
径
D
牙数
n
基本中
径
D2
UNR外螺纹设计牙型
小径（参考）D2
内螺纹基本小径
D2
1/4 0.2500 28 0.2268 0.2074 0.2113
统一细牙螺纹（UNC或UNRC）的基本尺寸。

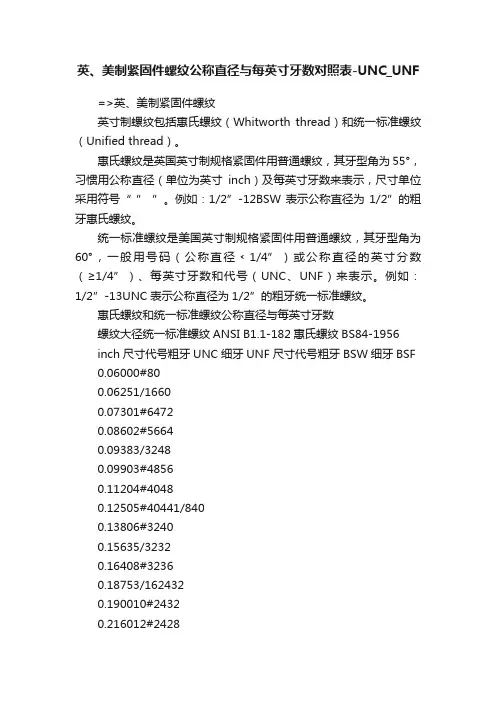

英、美制紧固件螺纹公称直径与每英寸牙数对照表-UNC_UNF=>英、美制紧固件螺纹英寸制螺纹包括惠氏螺纹（Whitworth thread）和统一标准螺纹（Unified thread）。

惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“ ” ”。

例如：1/2”-12BSW表示公称直径为1/2”的粗牙惠氏螺纹。

统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径﹤1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。

例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

惠氏螺纹和统一标准螺纹公称直径与每英寸牙数螺纹大径统一标准螺纹ANSI B1.1-182惠氏螺纹BS84-1956inch尺寸代号粗牙UNC细牙UNF尺寸代号粗牙BSW细牙BSF0.06000#800.06251/16600.07301#64720.08602#56640.09383/32480.09903#48560.11204#40480.12505#40441/8400.13806#32400.15635/32320.16408#32360.18753/1624320.190010#24320.216012#24280.21897/3224280.25001/420281/420260.28129/32260.31255/1618245/1618220.37503/81624> 3/816200.43757/1614207/1614180.50001/213201/212160.56259/1612189/1612160.62505/811185/811140.687511/1611140.75003/410163/410120.812513/16120.87507/89147/89111.0000181218101.12501-1/87121-1/8791.25001-1/47121-1/4791.37501-3/86121-3/881.50001-1/26121-1/2681.62501-5/81-5/881.75001-3/451-3/4572.00002 4.52 4.572.25002-1/4 4.52.50002-1/242.75002-3/443.0000343.25003-1/443.50003-1/243.75003-3/444.00004 4备注：各种英、美制螺纹代号说明BA-British AssociationBSW-British Standard WhitworthBSF-British Standard FineBSP-British Standard PipeBSPT-British Standard Pipe TaperedBSC-British Standard CycleUNC-Unified National CourseUNF-Unified National FineUNEF-Unified National Extra FineUNM-Unified National MiniatureNPT-National Pipe Tapered*以上技术资料仅供参考*1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙，即牙距为1/28英寸，25.4mm/28UN 是螺纹的标准牙型，牙顶角为60度，可参考UNF 细牙系列1B 是指螺纹等级代码，一般外螺纹的等级分1A,2A,3A，而内螺纹的等级分1B,2B,3B 1/4-28 UNF-1B螺纹的基本尺寸如下：小径0.211--0.220中径0.02268--0.2333大径最小0.250。

美制统一螺纹表UNC,UNF 美制统一螺纹表 UNC，UNF在机械制造和工程领域，螺纹的应用无处不在。

而美制统一螺纹作为其中重要的一种，其 UNC 和 UNF 规格更是具有广泛的用途。

首先，我们来了解一下什么是美制统一螺纹。

美制统一螺纹是美国国家标准 ANSI 采用的螺纹标准，它具有一系列明确的规范和特点。

UNC 螺纹，全称为 Unified National Coarse Thread（统一国家粗牙螺纹）。

这种螺纹的特点是螺距较大，牙型较为粗壮，适用于对连接强度要求较高的场合。

比如在大型机械结构的连接中，UNC 螺纹能够提供足够的承载能力和稳定性。

UNF 螺纹，全称为 Unified National Fine Thread（统一国家细牙螺纹）。

与 UNC 螺纹相比，UNF 螺纹的螺距较小，牙型更为精细。

这使得 UNF 螺纹在一些对精度和密封性要求较高的应用中表现出色。

例如，在汽车发动机的部件连接、精密仪器的组装等方面，UNF 螺纹常常是首选。

那么，UNC 和 UNF 螺纹具体的规格参数是怎样的呢？UNC 螺纹的常见规格包括 1/4 20 UNC、3/8 16 UNC 等等。

其中，“1/4”和“3/8”表示螺纹的公称直径，“20”和“16”则表示每英寸的螺纹牙数。

UNC 螺纹的牙型角为60 度，其牙顶和牙底都有一定的圆弧半径，以增加螺纹的强度和减少应力集中。

UNF 螺纹的规格例如 1/4 28 UNF、3/8 24 UNF 等。

同样，公称直径在前，每英寸牙数在后。

UNF 螺纹由于螺距较小，所以在相同的公称直径下，其螺纹深度相对较浅。

在实际应用中，选择使用 UNC 还是 UNF 螺纹需要考虑多个因素。

如果连接需要承受较大的载荷和冲击，通常会优先选择 UNC 螺纹，因为其粗壮的牙型能够提供更好的强度。

而当对连接的密封性、精度或微调要求较高时，UNF 螺纹则更为合适。

此外，UNC 和 UNF 螺纹的加工和检测也有一定的要求和方法。

令狐文艳
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

2.标记示例：10-24UNC-2A(或0.190-24UNC-2A)、3/8-16UNC-2A(或0.375-16UNC-2A) （注：表中上行斜体数值单位为英寸，下
行为毫米）
美制外螺纹（2A）常用规格极限尺寸表（细牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

2.标记示例：10-32UNF-2A(或0.190-32UNF-2A)、3/8-24UNF-2A(或0.375-24UNF-2A)
美制内螺纹（2B）常用规格极限尺寸表（粗牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。

2.标记示例：10-24UNC-2B(或0.190-24UNC-2B)、3/8-16UNC-2B(或0.375-16UNC-2B)
美制内螺纹（2B）常用规格极限尺寸表（细牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。

2.标记示例：10-32UNF-2B(或0.190-32UNF-2B)、3/8-24UNF-2B(或0.375-24UNF-2B)。

=>英、美制紧固件螺纹英寸制螺纹包括惠氏螺纹（Whitworth thread）和统一标准螺纹（Unified thread）。

惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“ ” ”。

例如：1/2”-12BSW表示公称直径为1/2”的粗牙惠氏螺纹。

统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径﹤1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。

例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

惠氏螺纹和统一标准螺纹公称直径与每英寸牙数螺纹大径统一标准螺纹ANSI B1.1-182惠氏螺纹BS84-1956inch尺寸代号粗牙UNC细牙UNF尺寸代号粗牙BSW细牙BSF0.06000#800.06251/16600.07301#64720.08602#56640.09383/32480.09903#48560.11204#40480.12505#40441/8400.13806#32400.15635/32320.16408#32360.18753/1624320.190010#24320.216012#24280.21897/3224280.25001/420281/420260.28129/32260.31255/1618245/1618220.37503/81624> 3/816200.43757/1614207/1614180.50001/213201/212160.56259/1612189/1612160.62505/811185/811140.687511/1611140.75003/410163/410120.812513/16120.87507/89147/89111.0000181218101.12501-1/87121-1/8791.25001-1/47121-1/4791.37501-3/86121-3/881.50001-1/26121-1/2681.62501-5/81-5/881.75001-3/451-3/4572.00002 4.52 4.572.25002-1/4 4.52.50002-1/242.75002-3/443.0000343.25003-1/443.50003-1/243.75003-3/444.00004 4备注：各种英、美制螺纹代号说明BA-British AssociationBSW-British Standard WhitworthBSF-British Standard FineBSP-British Standard PipeBSPT-British Standard Pipe TaperedBSC-British Standard CycleUNC-Unified National CourseUNF-Unified National FineUNEF-Unified National Extra FineUNM-Unified National MiniatureNPT-National Pipe Tapered*以上技术资料仅供参考*1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙，即牙距为1/28英寸，25.4mm/28UN 是螺纹的标准牙型，牙顶角为60度，可参考<ANSI B1.1-1992>UNF 细牙系列1B 是指螺纹等级代码，一般外螺纹的等级分1A,2A,3A，而内螺纹的等级分1B,2B,3B 1/4-28 UNF-1B螺纹的基本尺寸如下：小径0.211--0.220中径0.02268--0.2333大径最小0.250。
