国外常用螺纹的代号名称和标准号

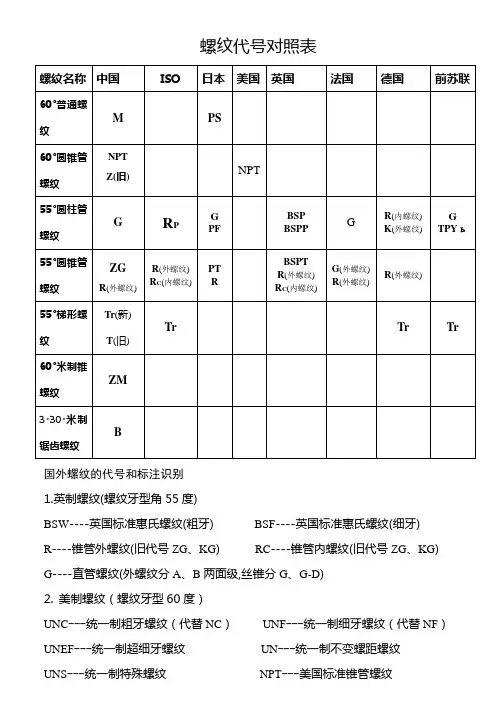

螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅 GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

第一章国标螺纹的一般知识一. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH,如M24X 1.5LH ;5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2a =60°（a表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M3CX 1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H M2（X 1.5LH-6g-40,其中M表示米制普通螺纹，20表示螺纹的公称直径为20mrp 1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度;3.1.常用米制普通粗牙螺纹的螺距如下表（螺纹底孔直径：碳钢©二公称直径-P;铸铁©二公称直径—1.05~1.1P ;加工外螺纹光杆直径取©二公称直径—0.13P）:表1 常用米制普通粗牙螺纹的直径/螺距32 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。

三•用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5X 105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

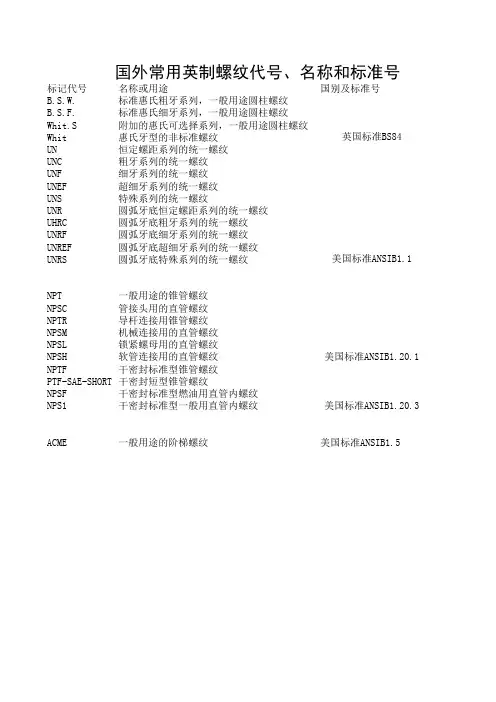

标记代号名称或用途
国别及标准号B.S.W.标准惠氏粗牙系列，一般用途圆柱螺纹
B.S.F.标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹
UN 恒定螺距系列的统一螺纹
UNC 粗牙系列的统一螺纹
UNF 细牙系列的统一螺纹
UNEF 超细牙系列的统一螺纹
UNS 特殊系列的统一螺纹
UNR 圆弧牙底恒定螺距系列的统一螺纹
UHRC 圆弧牙底粗牙系列的统一螺纹
UNRF 圆弧牙底细牙系列的统一螺纹
UNREF 圆弧牙底超细牙系列的统一螺纹
UNRS 圆弧牙底特殊系列的统一螺纹
NPT 一般用途的锥管螺纹
NPSC 管接头用的直管螺纹
NPTR 导杆连接用锥管螺纹
NPSM 机械连接用的直管螺纹
NPSL 锁紧螺母用的直管螺纹
NPSH 软管连接用的直管螺纹
NPTF 干密封标准型锥管螺纹
PTF-SAE-SHORT 干密封短型锥管螺纹
NPSF 干密封标准型燃油用直管内螺纹
NPS1干密封标准型一般用直管内螺纹
ACME 一般用途的阶梯螺纹美国标准ANSIB1.5
美国标准ANSIB1.20.3英国标准BS84美国标准ANSIB1.1美国标准ANSIB1.20.1国外常用英制螺纹代号、名称和标准号
备注
牙型为55
度的英制
螺纹标准牙型（牙型是平的或随意倒圆的）内、圆弧牙底的UNR、UNRC、UNRF、UNREF、牙型角为60度的英
制管螺纹I型
II型
III型
IV型
牙型为29度的英制传动螺纹。

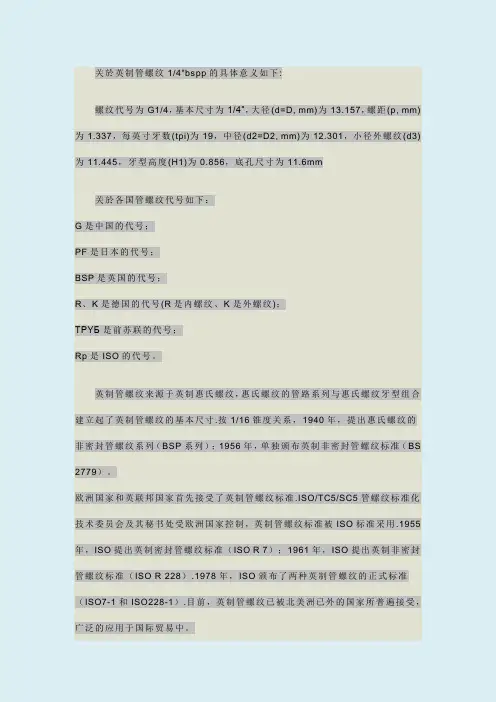

关於英制管螺纹1/4"bspp的具体意义如下:螺纹代号为G1/4，基本尺寸为1/4”，大径(d=D, mm)为13.157，螺距(p, mm)为1.337，每英寸牙数(tpi)为19，中径(d2=D2, mm)为12.301，小径外螺纹(d3)为11.445，牙型高度(H1)为0.856，底孔尺寸为11.6mm关於各国管螺纹代号如下：G是中国的代号；PF是日本的代号；BSP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。

英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）。

欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准（ISO R 7）；1961年，ISO提出英制非密封管螺纹标准（ISO R 228）.1978年，ISO颁布了两种英制管螺纹的正式标准（ISO7-1和ISO228-1）.目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中。

ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分。

英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前，ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后，ISO的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时，仍然坚持采用1994年前的ISO标准.所以，2000年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心。

螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角55度)BSW----英国标准惠氏螺纹(粗牙) BSF----英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC----锥管内螺纹(旧代号ZG、KG) G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D)2.美制螺纹（螺纹牙型60度）UNC---统一制粗牙螺纹（代替NC）UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN---统一制不变螺距螺纹UNS---统一制特殊螺纹NPT---美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT---气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF---干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR---美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH---美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ----气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成：尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为1：16.国家标准可查阅GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为3/4的左旋、英制密封圆柱内螺纹：R P3/4－LHNPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。

螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

一寸等于8分，1/4 寸就是2分，如此类推。

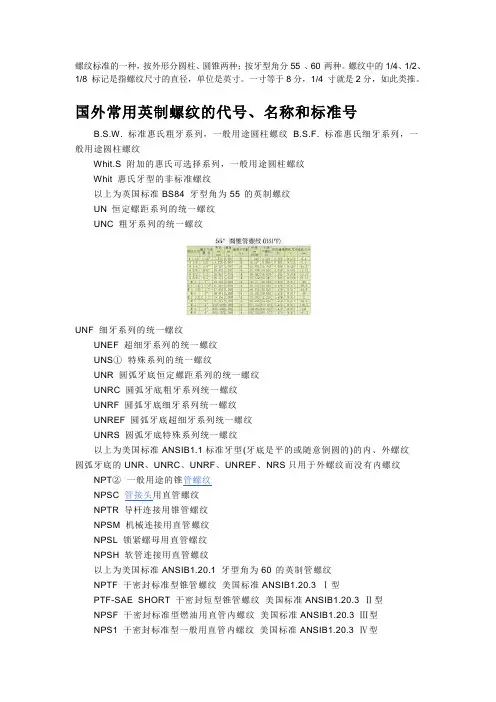

国外常用英制螺纹的代号、名称和标准号B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹 B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN 恒定螺距系列的统一螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于外螺纹而没有内螺纹NPT②一般用途的锥管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹以上为美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹美国标准ANSIB1.20.3 Ⅱ型NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 Ⅲ型NPS1 干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

第一章国标螺纹的一般知识一. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH,如M24X 1.5LH ;5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2a =60°（a表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M3CX 1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H M2（X 1.5LH-6g-40,其中M表示米制普通螺纹，20表示螺纹的公称直径为20mrp 1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度;3.1.常用米制普通粗牙螺纹的螺距如下表（螺纹底孔直径：碳钢©二公称直径-P;铸铁©二公称直径—1.05~1.1P ;加工外螺纹光杆直径取©二公称直径—0.13P）:表1 常用米制普通粗牙螺纹的直径/螺距32 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。

三•用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5X 105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

1 标准(常用的是德标和美标)GB （国标）ISO(国际标准)DIN （德制）JIS （日标）ANSI /ASME （American National Standards Institute – ANSI；American Society Of Mechanical Engineers – ASME）（美标）BS （英制）IFI =Industrial Fastener Institute是美国工业紧固件协会的标准BA （英制）2 螺纹M. MF (公制牙)UNC.（美制粗牙）UNF (美制细牙)UNEF (美制超细牙)B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹(英制牙)B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹(英制牙)fine pitch thread 细牙full thread 全螺纹3 螺丝头型IHH=ind hex head 锯六角头PH=phillips 十字槽Pan 圆头(盘头)Oval 半沉头H.W.H.. 六角小法兰H.W.F. 六角大法兰CSK 沙拉头(沉头)Large wafer 大扁平头Bugle 喇叭头Truss 盘头带垫Pozi 米制槽Serra-tion 垫下带花Flower Head 开花头6-bobes recess 内梅花Cup head杯头4 常见紧固件名称split washer弹簧垫片（一般厂家会管washer叫“华司”）flat washer平垫片[1]Self tapping screw自攻螺丝Self drilling screw自钻螺丝drywall screw 干墙螺丝/干壁螺丝/墙用螺丝high low screw高低牙螺丝collated screw链带螺丝Concrete screw 水泥螺丝Tri-lobular thread screw三角螺丝kep nut 锁紧螺母acorn nut 盖形螺母wing washer 翼型垫片eye bolt 吊环螺栓（也叫环首螺栓，其实这个叫法很多，大概是不同地区的缘故）Piston bolt 活塞螺钉Winding bolt 线圈螺钉Hexagon head bolts 六角头螺栓Hexagon flange bolts 六角法兰螺栓Carriage bolt 马车螺栓Square head bolt方头螺栓Flat countersink square neck bolts 沉头方颈螺栓Flat counter sunk nib bolts 沉头带榫螺栓Cross recessed pan head tapping screws 十字槽盘头自攻螺钉（如果在图纸上看到标注# 2或# 20等，是指该螺丝的头部适合2号或者20号的螺丝起子）5 表面处理方式兰锌ZU黒锌ZB彩锌ZC白锌ZI氧化黑色BL亮镍EN亮铬CRBO=black oxide 氧化发黑（如果仅仅标注black,是指做染黑处理）Zinc plated 镀锌cementation 渗碳nylon patch耐落（刚看到的时候是直接按照字面翻译的“尼龙片”，拿给经理看的时候经理对照图纸看了半天跟我说你你去查下耐落的英文，果然---）6 其它图纸上可能出现的标注螺纹大径：Major Diam中径：Pitch diam底径：Minor diam通止规：Go/No go gage机械性能：mechanical and physical propertiesunified thread 统一英制螺纹Lustrate hydrogen after galvanizing to avoid hydrogen embrittlement 镀后去氢，防止氢脆Case carburization 表面渗碳With across flats 对边With across corners 对角Radius of fillet:头下圆角Transition thread length 过度螺纹Wrenching height 扳拧高度Rockwell 铬氏硬度Vickers 维氏硬度Brinell 布氏硬度Metallography microscope 金相显微镜Salt spray device 盐雾试验箱Tensile testing machine 拉力试验机Cold forming 冷打Hot forging 红镦P C 8 = property class 8 机械性能8级原材料：Raw material球化退火：Annealing冷拔：Drawing冷镦：Forming机加工：Machining螺纹成型：Roll Threading热处理：heat-treatment表面处理：finish去氢：Lustrating hydrogen检验：Inspection包装：Packing入库：Stocking车床：lathe磨制：grinding红打：hot forging冲压：punching7 海关编码73181500 螺栓73181600 螺帽73182100 垫圈73181100方头螺钉73182300铆钉73181400自攻螺钉73182400 销及开尾销国外常用英制螺纹的代号、名称和标准号标记代号名称(或用途) 国别标准号备注B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹英国标准BS84 牙型角为55°的英制螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹UN 恒定螺距系列的统一螺纹美国标准ANSIB1.1 标准牙型(牙底是平的或随意倒圆的)的内、外螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、UNRS只用于外螺纹而没有内螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹NPT②一般用途的锥管螺纹美国标准ANSIB1.20.1牙型角为60°的英制管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹Ⅱ型NPSF 干密封标准型燃油用直管内螺纹Ⅲ型NPS1 干密封标准型一般用直管内螺纹Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

国外螺纹的代号和标注识别资料1.英制螺纹(螺纹牙型角55度)BSW----英国标准惠氏螺纹(粗牙) BSF----英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC----锥管内螺纹(旧代号ZG、KG)G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D)2. 美制螺纹（螺纹牙型60度）UNC---统一制粗牙螺纹（代替NC） UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹 UN---统一制不变螺距螺纹UNS---统一制特殊螺纹 NPT---美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹 NGT---气瓶用锥螺纹NPTF---干密封锥管螺纹 NPSF---干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹 NPTR---美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹 NPSH---美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹 PZ----气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成：尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为1：16.国家标准可查阅GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为RP；英制密封圆锥内螺纹的特征代号为RC；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为3/4的左旋、英制密封圆柱内螺纹：RP3/4－LHNPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。

1 标准(常用的是德标和美标)GB （国标）ISO(国际标准)DIN （德制）JIS （日标）ANSI /ASME （American National Standards Institute – ANSI；American Society Of Mechanical Engineers – ASME）（美标）BS （英制）IFI =Industrial Fastener Institute是美国工业紧固件协会的标准BA （英制）2 螺纹M. MF (公制牙)UNC.（美制粗牙）UNF (美制细牙)UNEF (美制超细牙)B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹(英制牙)B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹(英制牙)fine pitch thread 细牙full thread 全螺纹3 螺丝头型IHH=ind hex head 锯六角头PH=phillips 十字槽Pan 圆头(盘头)Oval 半沉头H.W.H.. 六角小法兰H.W.F. 六角大法兰CSK 沙拉头(沉头)Large wafer 大扁平头Bugle 喇叭头Truss 盘头带垫Pozi 米制槽Serra-tion 垫下带花Flower Head 开花头6-bobes recess 内梅花Cup head杯头4 常见紧固件名称split washer弹簧垫片（一般厂家会管washer叫“华司”）flat washer平垫片[1]Self tapping screw自攻螺丝Self drilling screw自钻螺丝drywall screw 干墙螺丝/干壁螺丝/墙用螺丝high low screw高低牙螺丝collated screw链带螺丝Concrete screw 水泥螺丝Tri-lobular thread screw三角螺丝kep nut 锁紧螺母acorn nut 盖形螺母wing washer 翼型垫片eye bolt 吊环螺栓（也叫环首螺栓，其实这个叫法很多，大概是不同地区的缘故）Piston bolt 活塞螺钉Winding bolt 线圈螺钉Hexagon head bolts 六角头螺栓Hexagon flange bolts 六角法兰螺栓Carriage bolt 马车螺栓Square head bolt方头螺栓Flat countersink square neck bolts 沉头方颈螺栓Flat counter sunk nib bolts 沉头带榫螺栓Cross recessed pan head tapping screws 十字槽盘头自攻螺钉（如果在图纸上看到标注# 2或# 20等，是指该螺丝的头部适合2号或者20号的螺丝起子）5 表面处理方式兰锌ZU黒锌ZB彩锌ZC白锌ZI氧化黑色BL亮镍EN亮铬CRBO=black oxide 氧化发黑（如果仅仅标注black,是指做染黑处理）Zinc plated 镀锌cementation 渗碳nylon patch耐落（刚看到的时候是直接按照字面翻译的“尼龙片”，拿给经理看的时候经理对照图纸看了半天跟我说你你去查下耐落的英文，果然---）6 其它图纸上可能出现的标注螺纹大径：Major Diam中径：Pitch diam底径：Minor diam通止规：Go/No go gage机械性能：mechanical and physical propertiesunified thread 统一英制螺纹Lustrate hydrogen after galvanizing to avoid hydrogen embrittlement 镀后去氢，防止氢脆Case carburization 表面渗碳With across flats 对边With across corners 对角Radius of fillet:头下圆角Transition thread length 过度螺纹Wrenching height 扳拧高度Rockwell 铬氏硬度Vickers 维氏硬度Brinell 布氏硬度Metallography microscope 金相显微镜Salt spray device 盐雾试验箱Tensile testing machine 拉力试验机Cold forming 冷打Hot forging 红镦P C 8 = property class 8 机械性能8级原材料：Raw material球化退火：Annealing冷拔：Drawing冷镦：Forming机加工：Machining螺纹成型：Roll Threading热处理：heat-treatment表面处理：finish去氢：Lustrating hydrogen检验：Inspection包装：Packing入库：Stocking车床：lathe磨制：grinding红打：hot forging冲压：punching7 海关编码73181500 螺栓73181600 螺帽73182100 垫圈73181100方头螺钉73182300铆钉73181400自攻螺钉73182400 销及开尾销国外常用英制螺纹的代号、名称和标准号标记代号名称(或用途) 国别标准号备注B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹英国标准BS84 牙型角为55°的英制螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹UN 恒定螺距系列的统一螺纹美国标准ANSIB1.1 标准牙型(牙底是平的或随意倒圆的)的内、外螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、UNRS只用于外螺纹而没有内螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹NPT②一般用途的锥管螺纹美国标准ANSIB1.20.1牙型角为60°的英制管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹Ⅱ型NPSF 干密封标准型燃油用直管内螺纹Ⅲ型NPS1 干密封标准型一般用直管内螺纹Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

NPT，PT，G，ZG，Z，R，RC，RP，ZM，M都是管螺纹．管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管、锥管两种。

NPT是National (American) Pipe Thread 的缩写，属于美国标准的60°锥管螺纹，主要用于北美地区。

国家标准可参考GB/T 12716PT是Pipe Thread 的缩写，是55°密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家。

常用于水及煤气管行业，锥度规定为1:16。

国家标准可参考GB/T 7306标记为G 代表圆柱螺纹．G 就是管螺纹（直管螺纹、平行螺纹）的统称(Guan)，55°、60°的划分属于功能性的，属惠氏螺纹家族。

螺纹由一圆柱面加工而成。

现在通常标记为R，国家标准可参考GB/T 7307 ，直管螺纹主要起联接作用，在有效螺纹段内直径都是相等的，其联接后密封性较差，不能直接用于对密封性有较高要求的场合，比如高压场合。

ZG锥管的拼音首字母，螺纹是由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为RCZG螺纹由于结构特点，在有效螺纹段内直径不相等，联接时旋进的越紧，其密封性越好，主要使用在密封性要求较高的场合。

公制普通螺纹分为粗牙和细牙两种。

粗牙普通螺纹用螺纹代号（M）和公称直径表示，如M10、M16等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如M10×1、M20×1.5等。

完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如M20×1.5-6g-S。

M：螺纹代号；20：公称直径；1.5：螺纹导程；6g：公差带等级；S：旋合长度（中等旋合长度不标注）。

公制螺纹与英制螺纹的区别：公制螺纹是60度等边牙型，英制螺纹是55度等腰牙型，美制螺纹是60度；公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹用公制单位，美英制螺纹用英制单位。

附件18世界各国螺纹标记检索表在消化引进的国外资料，以及安装和维修引进的外国设备时，经常会在图样（或零件）上和技术文件中遇到各种螺纹标记，有些标记甚至还很不完整。

首先各国的螺纹标记是不完全一致的，另一方面各国螺纹的牙型、公差和标记会随着时间的迁移而发生不同程度的改变，从而给使用者识别不同的螺纹带来许多困难。

本手册根据全国螺纹标准化技术委员会秘书处近年来搜集到的历年在世界各国曾使用过的多种螺纹标记及牙型编制了“世界各国螺纹标记检索表（表B1）及牙型图（表B2）”，表中从各个方面尽可能多地提供有关该标记中所代表之螺纹的信息：如螺纹的名称、用途、来源、各国标准号和牙型等，以满足使用者的需求。

检索表和牙型图的编制目的和方法：1、表中第一栏为螺纹类别代号，为查找方便，基本上是按标记一第一个字母顺序排列的。

2、表中第二栏为标记示例，是本表的核心，也是使用者需要核对的主要内容。

3、表中第三栏为螺纹名称或体系，表明该螺纹的用途或来源，是本表的关键所在。

4、表中第四栏为国别及标准号。

其中标准号后给出年代号者为近年的现行标准，标准号之后无年代号者为早年的标准，有可能与现行标准的规定有所不同，在此仅提供使用者根据资料来源、年代等具体情况自行判断时参考。

5、表中第五栏为牙型号，使用者可根据牙型号在表B2中查到具体的螺纹牙型。

标记中只有极少数螺纹没能给出牙型图。

6、牙型图中的个别牙型在标记中并没有出现，这些牙型图可供仅已知牙型者参考，如图中的50号和124号牙型就属于此种情况。

表B1世界各国螺纹标记检索表螺纹类别代号标记示例螺纹名称或体系国别及标准号牙型号A A99电工螺纹芬兰SFS C.X1.2波兰PN.E.02503瑞士SNV24900(前)苏联OCT403982Acme—C Acme—G 1¾—6Acme-4C1¾—4Acme-2G美国标准对中爱克姆螺纹美国（和英国）的一般用途爱克姆螺纹美国NBS H28(1957)第三章美国NBS H28(1957)第三章加拿大CSA B73英国BS11041636ADMF Aluminium Conduit ¼×24ADMF¾－14AluminiumConduit海军细牙螺纹美国硬铝导管螺纹英国（无国家标准）美国ASA C80.5110AMAMOAN form taper AM8×0.750.800-36AMO¼-28AN form米制细牙螺纹美国标准显微镜物镜螺纹具有美国牙型的锥螺纹德国DIN41282美国NBS H28(1957)第三章英国(无标准)7784162⅜:ftANPTAPL7-thread taper⅜:ft⅜-18ANPT1⅝×2⅝APL7-thread美国航空锥管螺纹美国石油学会绳式顿钻7牙螺纹美国Mil.P7105美国API STD31035BS Conduit BS Conduit英国标准电导线管螺纹英国BS31新西兰NZSS127南非SABS1621螺纹类别代号标记示例螺纹名称或体系国别及标准号牙型号BS Copper Pipe½BS Copper PipePipe英国标准铜管螺纹英国BS61Part29BS Cy BSF ¾-26BS Cy½in.-16BSF(free)bolt英国标准自行车螺纹英国标准细牙螺纹英国BS949英国BS84澳大利亚SAA B47251BSF trune⅝BSF trune平牙顶的英国标准细牙螺纹英国BS84澳大利亚SAA B4713BS Gas Cylinder0.715×14BS GasCylinder 英国标准气瓶螺纹英国BS141澳大利亚SAA CB421BS Insulator⅝BS InsulatorBS16BS InsulatorBS137英国标准(通信机)绝缘体螺纹英国标准(通信机)绝缘体螺栓螺纹英国BS16新西兰NZSS490英国BS137澳大利亚SAA C67英国BS137383749115BS Metric18mm×2.5mm.BS Metric米制螺纹英国BS9193或15 BSMO0.800-36BSMO英国标准显微镜物镜螺纹英国BS1BSP.F½in.BSP.FMed.Ext 英国标准圆柱管螺纹英国BS2779澳大利亚SAA.B1541BSP.F.trunc1in.BSP.F.FreeExt.trunc 英国标准平牙顶圆柱管螺纹英国BS2779澳大利亚SAA.B15413BSP.L¾BSP.L英国标准圆柱外管长螺纹英国BS21-1957澳大利亚SAA.B53新西兰NZSS241BSP(parallel)½BSP(parallel)英国标准圆柱管螺纹英国BS21-1938澳大利亚SAA.B53英国BS9491BSP.P11½BSP.P1英国标准圆柱内管螺纹英国BS21-1957澳大利亚SAA.B53新西兰NZSS241BSP taper for Copper Pipe 1⅛×11BSP taper forCopper Pipe用于铜管的英国标准圆锥管螺纹英国BS61Part29BSP Tr¾BSP Tr.Ext英国标准锥管螺纹英国BS21-1957澳大利亚SAA.B53新西兰NZSS249BS Round for Fire Hose Couplings 3·2378×2tpiBS Roundfor Fire Hose Couplings用于消防软管接头的英国标准圆弧螺纹英国BS33620BSRound forFireHose Couplings 5⅛3tpiBS Round forFire Hose Coupling用于吸力软管接头的英国标准圆弧螺纹32BSRound for Fire Nozzle Type C 2·075×5tpi BS Roundfor Frie Nozzle Type C用于C型消防喷头的英国标准圆弧螺纹英国BS3368Gas pipe paral lel Gas pipe taperGas PI.Gaz conique 1Gas pipe paral lel1Gas pipe taper1Gas pipe taper1⅛-11Gas PI.2Gaz conique英国标准圆柱管螺纹英国标准圆锥管螺纹煤气圆锥管螺纹英国标准圆柱管螺纹英国标准圆锥管螺纹日本JIS B0203日本JIS B0203日本JIS B0203英国(无标准)法国NF PN E03-0041914419续表B1螺纹类别代号标记示例螺纹名称或体系国别及标准号牙型号Gaz cylindrique NH(SPL) NHSNMNPSNPSCNPSFNPSGNPSHNPSINPSLNPSMNPTNPTCNPTF NPTFE NPTFINPTGNPTRNS2Gaz cylindrique4-6NH(SPL)0.8×0.2NHS80NHS1.0×0.25NHS80NM⅛-27NPSNPSC⅛-27NPSF⅛-27NPSG1-11½NPSH⅛-27NPSI⅛-27NPSL⅛-27NPSM⅛-27NPT2/4-14NPTC-2⅛-27NPTF-1¼NPTFE¼NPTFI¾-14NPTG½-14NPTR¼-24NS-1¼-24NS-1A¼-24NS-1AR0.6500-19NS-21-32NS2A英国标准圆柱管螺纹美国国家特殊消防软管接头螺纹米制50º瑞士钟表螺纹米制60°细牙瑞士钟表螺纹美国国家小螺纹美国标准圆柱管螺纹美国管接头的圆柱内螺纹美国标准燃料干密封圆柱内螺纹美国标准加油接头螺纹美国标准软管接头用圆柱螺纹美国管接头的圆柱内螺纹美国标准防松螺母用圆柱管螺纹美国标准机械联结用圆柱管螺纹美国标准锥管螺纹美国标准(氯气用)锥管螺纹美国标准干密封锥管螺纹美国标准燃料干密封锥管外螺纹美国标准燃料干密封锥管内螺纹美国标准煤气罐用锥管螺纹美国标准围栏接头用锥管螺纹美国国家特殊螺纹美国标准特殊统一螺纹照相机螺纹法国NF PN E03-004美国NBS H28(1957)第二章瑞士NHS56100瑞士NHS56100美国NBS H28(1957)第一章美国NBS H28(1957)第二章美国ANSI B1.20.1-83美国ANSI B1.20.3-76美国1961的SAE手册美国ANSI B1.20.1-83美国ANSI B1.20.3-76美国ANSI B1.20.1-83美国ANSI B1.20.1-83美国ANSI B1.20.1-83美国ASA B2.1美国ANSI B1.20.3-76美国ASA B70.1美国ASA B70.1美国ASA B1.2美国ANSI B1.20.1-83美国NBS H28(1957)第一章美国NBS H28(1957)第三章美国ASA PH22.76加拿大CSAZ7.1.4.612523967343422156222462101022222210102444P”PPE Pennszilvaniai1”P”P16P⅝28PP65×1/63/16”PEPennszilvaniai No.102Pennszilvaniai No.159Pennszilvaniai No.191Pennszilvaniai No.229Pennszilvaniai No.267Pennszilvaniai No.305英国标准锥管螺纹电线钢皮管螺纹API抽油杆用螺纹PILFRPROOF螺纹30º圆弧螺纹英国标准惠氏螺纹宾夕法尼亚索绳式顿钻螺纹以色列S150.3(前)捷克斯洛伐克CSN01.4035波兰PN.E02502罗马尼亚STAS997瑞典SIS711049芬兰SFS Z111.1瑞士VSM12000匈牙利MNOSZ31859127898441132Pg PG PGGPg 16PG 4PGG ¾电线钢皮管螺纹API 油管螺纹API 抽油杆用螺纹德国DIN 40430瑞士SNV 24441德国DIN 9514/2德国DIN 9546/2英制螺纹基本尺寸表(㎜)尺寸代号螺距P牙高H每英寸牙数大径(基准直径)中径小径间隙C´间隙E´1⅝ 5.08 3.04540.8538.02234.770.4250.751¾ 5.08 3.038544.0241.19837.9450.430.7551⅞ 5.644 3.3764½47.1544.01140.3970.4750.8332 5.644 3.3744½50.3247.48643.5720.480.8382¼ 6.35 3.801456.6253.08449.0190.530.9412½ 6.35 3.801462.9759.43455.3690.530.9412¾7.257 3.3523½69.2665.20460.5570.59 1.07337.257 3.3523½75.6171.55466.9070.59 1.0733¼7.815 4.6843¼81.9177.54672.5420.64 1.1583½7.815 4.6843¼88.2683.89678.8920.64 1.1583¾7.467 5.071394.5589.8284.4090.7 1.25148.4675.0713100.996.17690.7590.71.251如：2.281"=2+0.281*32/32=29/32TPI 表示粗牙WHIT 表示细牙是为55°的螺纹。

螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距=25.4/11=2.309mm。

表中螺距单位为每英寸牙数。

钻孔直径为攻丝推荐钻孔尺寸，单位为毫米。

螺纹标准NPT，PT，G都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指管子的通径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的Rc表示圆锥内螺纹ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2〃螺纹的管子内径≈32毫米。

俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

DN是公称直径新旧标准我国的管螺纹基本延用国际标准，采用英寸制。

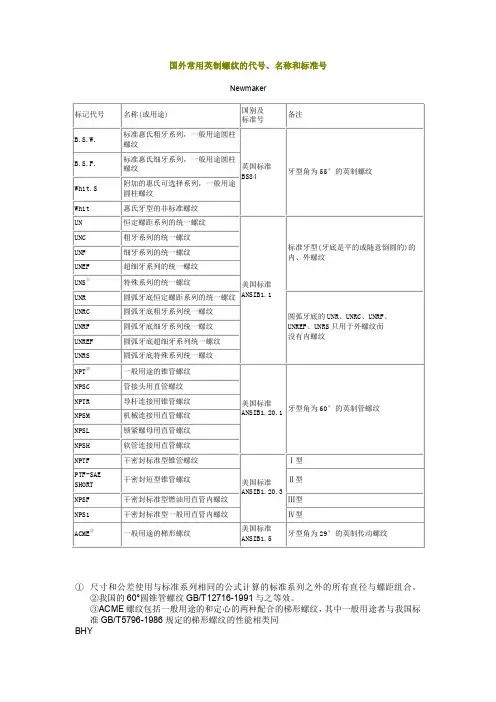

一、国外常用英制螺纹的代号、名称和标准号Newmaker①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

②我国的60°圆锥管螺纹GB/T12716-1991与之等效。

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同BHY二、螺纹的基本牙型及几何参数：1、普通螺纹的基本牙型是指螺纹剖面内高为正三角形（原始三角形）上，顶部截去H/8,底部截去H/4,所得螺纹牙型。

2、国家标准GB193-81规定，普通螺纹大径（d2或D2）的基本尺寸为螺纹的公称直径，其位置在原始三角形上部H/8削平处，小径(d1或D1) ：其位置在原始三角形下部H/4削平处，注：H=√3/2 *P=0.866025404 P5/8 H = 0.541 P (实际牙型)3/8 H = 0.325 P1/4 H = 0.126 P1/8 H = 0.108 P1/4 P [内螺纹牙顶宽（外螺纹牙底宽）]1/8 P [内螺纹牙底宽（外螺纹牙顶宽）]绍螺纹牙型和螺纹参数1、螺纹牙型三角螺纹锯齿形螺纹梯形螺纹矩形螺纹1)三角螺纹1）普通三角螺纹普通三角螺纹的牙型角为60°,摩擦大、强度高，主要用于联接。

相同公称直径按螺距大小有粗牙和细牙之分。

一般联接用粗牙螺纹。

细牙螺纹螺距小,螺纹深度浅。

而螺距小,升角小（见本页下面升角φ的计算式），自锁性就好，适合受冲击、振动和变载荷的联接。

螺纹深度浅，不耐磨，容易滑扣，但适合于薄壁零件的联接。

细牙螺纹也可作为微调机构的调整螺纹用。

2）管螺纹管螺纹属细牙三角螺纹，分布在锥形管上，牙型角多为55°，用于有紧密性要求的管件联接。

管螺纹的尺寸规格直接采用相应管子的尺寸规格，选用时只能使用与管子具有相同尺寸规格的管螺纹。

2）梯形螺纹牙型角为30°，摩擦小，效率高，是应用最广泛的一种传动螺纹。

一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape an gle 55°)BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( C oarse )BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fi ne )G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thr ead ( Outside )thread in A\B: taps in G、G－D )R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG )RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60°UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC )UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )UNEF－－－－统一制超细牙螺纹Unified superfine pitch threadUN－－－－－统一制不变螺距螺纹Unified threadUNS－－－－统一制特殊螺纹Unified Special threadNPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general pur pose ( Oldthread code Z,K )NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connectionNPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for ge neral purposeNPTF－－－－干密封锥管螺纹Dryseal taper pipe threadNPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal threadNGT－－－－气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric threadZM－－－－－米制锥管螺纹Metric taper pipe thread四、其它螺纹Other threadsSM－－－－缝纫机螺纹Thread for sewing machinePZ－－－－气瓶用锥螺纹Special thread for gas cylinder5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread螺纹代号说明示例：Explanation of thread code. e. g.1/4－20UNC1/4－公称直径1/4" nominal dia. 1/4"20－每寸20牙twenty teeth per inchUNC－美标统一制粗牙螺纹unified coarse pitch threadNPT为60度牙型角锥管螺纹,R为55度牙型角螺纹密封的管螺纹,R为圆柱外螺纹,RC为圆锥内螺纹,Z为标准锥管螺纹.NPT为60度牙型角锥管螺纹用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹G螺纹表示非螺纹密封的管螺纹BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。
