(完整版)美国UNF和unc螺纹标准

美制螺纹标准美制螺纹标准，又称为UNC（Unified National Coarse Thread）和UNF（Unified National Fine Thread），是美国国家标准协会（ANSI）制定的一种螺纹标准。

它是一种常见的螺纹标准，广泛应用于机械制造、航空航天、汽车制造等领域。

本文将介绍美制螺纹标准的特点、应用范围以及相关的注意事项。

美制螺纹标准分为UNC和UNF两种类型。

UNC螺纹是一种粗螺纹，螺距较大，适用于对连接强度要求不高的场合；而UNF螺纹是一种细螺纹，螺距较小，适用于对连接强度要求较高的场合。

这两种螺纹标准都采用英寸作为单位，常见的规格有1/4-20、5/16-18、3/8-16等。

在实际应用中，选择合适的螺纹标准至关重要。

首先，需要根据连接件的材料和使用环境来确定使用UNC还是UNF螺纹。

一般来说，对于硬度较大的材料或者对连接强度要求较高的场合，应选择UNF螺纹；而对于一般材料或者连接强度要求不高的场合，可以选择UNC螺纹。

其次，还需要根据连接件的尺寸和使用要求来确定具体的螺纹规格。

选择合适的螺纹规格可以确保连接件的可靠性和稳定性。

除了选择合适的螺纹标准外，安装和使用过程中也需要注意一些细节。

首先，安装时需要确保螺纹连接的正确性和紧固力度，避免出现松动或者漏气现象。

其次，在使用过程中需要定期检查连接件的状态，确保螺纹没有损坏或者磨损。

另外，还需要注意螺纹连接件的防锈和防腐，选择合适的润滑剂或者防腐涂层，延长使用寿命。

总之，美制螺纹标准是一种重要的螺纹标准，广泛应用于各种机械制造领域。

选择合适的螺纹标准和规格，以及注意安装和使用过程中的细节，可以确保连接件的可靠性和稳定性，提高整体的工作效率和安全性。

希望本文的介绍能够帮助大家更好地理解和应用美制螺纹标准，为相关行业的发展和进步贡献一份力量。

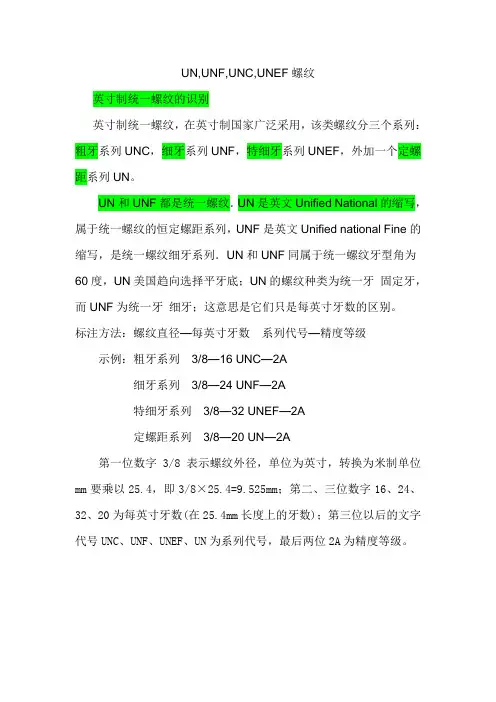

UN,UNF,UNC,UNEF螺纹
英寸制统一螺纹的识别
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNEF，外加一个定螺距系列UN。

UN和UNF都是统一螺纹．UN是英文Unified National的缩写，属于统一螺纹的恒定螺距系列，UNF是英文Unified national Fine的缩写，是统一螺纹细牙系列．UN和UNF同属于统一螺纹牙型角为60度，UN美国趋向选择平牙底；UN的螺纹种类为统一牙固定牙，而UNF为统一牙细牙；这意思是它们只是每英寸牙数的区别。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16 UNC—2A
细牙系列3/8—24 UNF—2A
特细牙系列3/8—32 UNEF—2A
定螺距系列3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNEF、UN为系列代号，最后两位2A为精度等级。

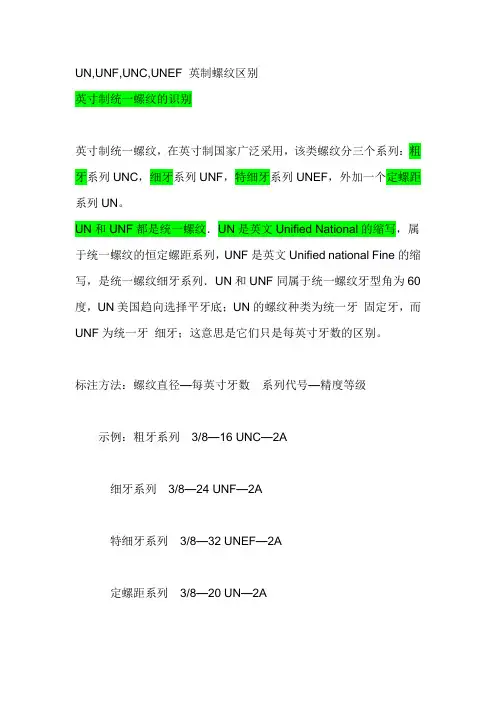

UN,UNF,UNC,UNEF 英制螺纹区别
英寸制统一螺纹的识别
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNEF，外加一个定螺距系列UN。

UN和UNF都是统一螺纹．UN是英文Unified National的缩写，属于统一螺纹的恒定螺距系列，UNF是英文Unified national Fine的缩写，是统一螺纹细牙系列．UN和UNF同属于统一螺纹牙型角为60度，UN美国趋向选择平牙底；UN的螺纹种类为统一牙固定牙，而UNF为统一牙细牙；这意思是它们只是每英寸牙数的区别。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级
示例：粗牙系列3/8—16 UNC—2A
细牙系列3/8—24 UNF—2A
特细牙系列3/8—32 UNEF—2A
定螺距系列3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNEF、UN为系列代号，最后两位2A为精度等级。

美制统一螺纹表UNC,UNF美制统一螺纹表 UNC、UNF在机械制造和工程领域，螺纹连接是一种常见且至关重要的连接方式。

美制统一螺纹作为其中的重要一员，其 UNC 和 UNF 规格更是被广泛应用。

接下来，让我们深入了解一下美制统一螺纹表中的 UNC 和UNF。

美制统一螺纹，是由美国国家标准协会（ANSI）制定的螺纹标准。

它的出现旨在统一各种不同的螺纹规格，提高互换性和通用性，促进了工业生产的标准化和效率提升。

UNC 螺纹，即粗牙统一螺纹。

其特点是螺距较大，螺纹牙型较深，具有较高的强度和承载能力。

这使得 UNC 螺纹在一些对连接强度要求较高、承受较大载荷的场合得到广泛应用，比如大型机械结构、建筑构件等。

UNF 螺纹，则是细牙统一螺纹。

相较于 UNC 螺纹，UNF 螺纹的螺距较小，螺纹牙型较浅。

这使得它在需要更精密的连接、更好的密封性或者在空间有限的情况下更具优势。

例如，在汽车发动机部件、精密仪器仪表等领域，UNF 螺纹常常是首选。

从螺纹的尺寸规格来看，UNC 和UNF 螺纹都有一系列的标准尺寸。

以常见的英寸为单位，螺纹的直径通常从 1/4 英寸到 1 英寸不等。

对于每个直径尺寸，UNC 和 UNF 都有对应的螺距。

在实际应用中，选择使用 UNC 还是 UNF 螺纹，需要综合考虑多个因素。

首先是载荷情况，如果连接需要承受较大的拉伸、压缩或剪切力，那么 UNC 螺纹可能更合适；而对于一些需要精确调整、密封要求高的场合，UNF 螺纹则表现更佳。

其次是空间限制，如果安装空间较为狭小，UNF 螺纹由于其较小的螺距和较浅的牙型，可能更容易安装。

另外，加工难度也是一个需要考虑的因素。

一般来说，UNC 螺纹由于螺距较大，加工相对较容易；而 UNF 螺纹由于螺距较小，对加工设备和工艺的要求更高，加工成本也相应增加。

在螺纹的检测和测量方面，有专门的量具和方法。

常用的量具包括螺纹规、千分尺等。

通过这些量具，可以准确测量螺纹的直径、螺距、牙型等参数，以确保螺纹的质量和符合标准。

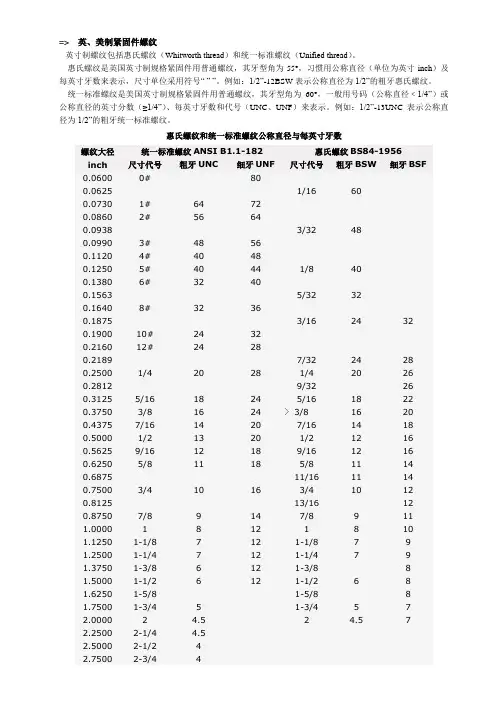

=>英、美制紧固件螺纹英寸制螺纹包括惠氏螺纹（Whitworth thread）和统一标准螺纹（Unified thread）。

惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“ ” ”。

例如：1/2”-12BSW表示公称直径为1/2”的粗牙惠氏螺纹。

统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径﹤1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。

例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

惠氏螺纹和统一标准螺纹公称直径与每英寸牙数螺纹大径统一标准螺纹ANSI B1.1-182惠氏螺纹BS84-1956inch尺寸代号粗牙UNC细牙UNF尺寸代号粗牙BSW细牙BSF0.06000#800.06251/16600.07301#64720.08602#56640.09383/32480.09903#48560.11204#40480.12505#40441/8400.13806#32400.15635/32320.16408#32360.18753/1624320.190010#24320.216012#24280.21897/3224280.25001/420281/420260.28129/32260.31255/1618245/1618220.37503/81624> 3/816200.43757/1614207/1614180.50001/213201/212160.56259/1612189/1612160.62505/811185/811140.687511/1611140.75003/410163/410120.812513/16120.87507/89147/89111.0000181218101.12501-1/87121-1/8791.25001-1/47121-1/4791.37501-3/86121-3/881.50001-1/26121-1/2681.62501-5/81-5/881.75001-3/451-3/4572.00002 4.52 4.572.25002-1/4 4.52.50002-1/242.75002-3/443.0000343.25003-1/443.50003-1/243.75003-3/444.00004 4备注：各种英、美制螺纹代号说明BA-British AssociationBSW-British Standard WhitworthBSF-British Standard FineBSP-British Standard PipeBSPT-British Standard Pipe TaperedBSC-British Standard CycleUNC-Unified National CourseUNF-Unified National FineUNEF-Unified National Extra FineUNM-Unified National MiniatureNPT-National Pipe Tapered*以上技术资料仅供参考*。

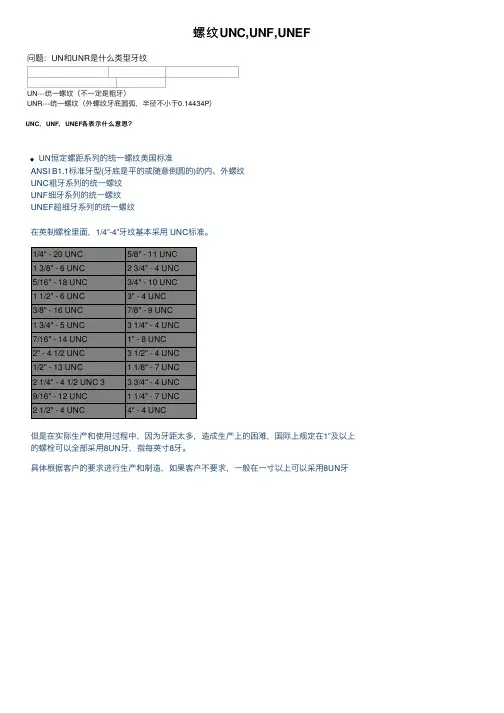

螺纹UNC,UNF,UNEF问题：UN和UNR是什么类型⽛纹UN---统⼀螺纹（不⼀定是粗⽛）UNR---统⼀螺纹（外螺纹⽛底圆弧，半径不⼩于0.14434P）UNC，UNF，UNEF各表⽰什么意思？UN恒定螺距系列的统⼀螺纹美国标准ANSI B1.1标准⽛型(⽛底是平的或随意倒圆的)的内、外螺纹UNC粗⽛系列的统⼀螺纹UNF细⽛系列的统⼀螺纹UNEF超细⽛系列的统⼀螺纹在英制螺栓⾥⾯，1/4”-4”⽛纹基本采⽤ UNC标准。

1/4" - 20 UNC5/8" - 11 UNC1 3/8" - 6 UNC2 3/4" - 4 UNC5/16" - 18 UNC3/4" - 10 UNC1 1/2" - 6 UNC3" - 4 UNC3/8" - 16 UNC7/8" - 9 UNC1 3/4" - 5 UNC 3 1/4" - 4 UNC7/16" - 14 UNC1" - 8 UNC2" - 4 1/2 UNC 3 1/2" - 4 UNC1/2" - 13 UNC 1 1/8" - 7 UNC2 1/4" - 4 1/2 UNC3 3 3/4" -4 UNC9/16" - 12 UNC 1 1/4" - 7 UNC2 1/2" - 4 UNC4" - 4 UNC但是在实际⽣产和使⽤过程中，因为⽛距太多，造成⽣产上的困难，国际上规定在1”及以上的螺栓可以全部采⽤8UN⽛，指每英⼨8⽛。

具体根据客户的要求进⾏⽣产和制造，如果客户不要求，⼀般在⼀⼨以上可以采⽤8UN⽛。

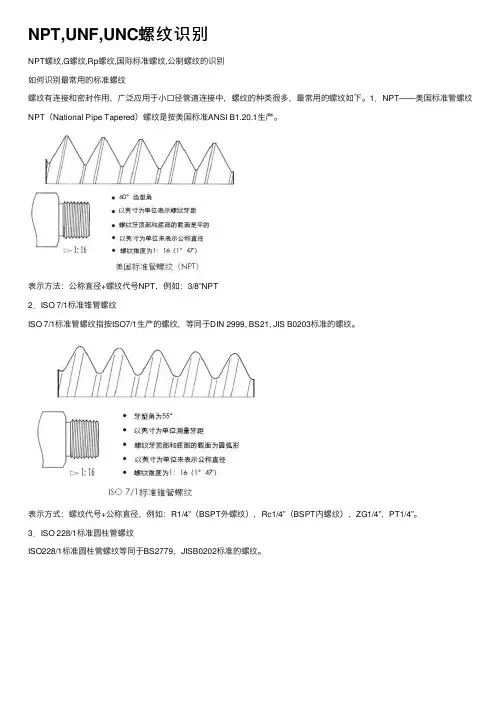

NPT,UNF,UNC螺纹识别
NPT螺纹,G螺纹,Rp螺纹,国际标准螺纹,公制螺纹的识别
如何识别最常⽤的标准螺纹
螺纹有连接和密封作⽤，⼴泛应⽤于⼩⼝径管道连接中，螺纹的种类很多，最常⽤的螺纹如下。

1．NPT——美国标准管螺纹NPT（National Pipe Tapered）螺纹是按美国标准ANSI B1.20.1⽣产。

表⽰⽅法：公称直径+螺纹代号NPT，例如：3/8”NPT
2．ISO 7/1标准锥管螺纹
ISO 7/1标准管螺纹指按ISO7/1⽣产的螺纹，等同于DIN 2999, BS21, JIS B0203标准的螺纹。

表⽰⽅式：螺纹代号+公称直径，例如：R1/4”（BSPT外螺纹），Rc1/4”（BSPT内螺纹），ZG1/4”，PT1/4”。

3．ISO 228/1标准圆柱管螺纹
ISO228/1标准圆柱管螺纹等同于BS2779，JISB0202标准的螺纹。

表⽰⽅式：螺纹代号+公称直径，例如：Rp1/4”，G1/4”，PF1/4”。

4．美国统⼀螺纹
美国统⼀螺纹（Unified ScrewThread）是按美国标准ANSIB1.1⽣产.
表⽰⽅式：螺纹实际外径+每英⼨螺纹⽛数+螺纹代号，例如：3/8-24UNF，5/1
6-28UN，3/8-16 UNC，其中UNF表⽰细螺纹，UNC表⽰粗螺纹，UN表⽰常规螺纹。

5．公制螺纹（ISO261）
公制螺纹是按ISO261或ANSIB1.13M标准⽣产的螺纹。

表⽰⽅式：螺纹代号+实际直径*⽛距，例如：M10*1，M14*1.5，M22*1.5。

=>英、美制紧固件螺纹英寸制螺纹包括惠氏螺纹（Whitworth thread）和统一标准螺纹（Unified thread）。

惠氏螺纹是英国英寸制规格紧固件用普通螺纹，其牙型角为55°，习惯用公称直径（单位为英寸inch）及每英寸牙数来表示，尺寸单位采用符号“ ” ”。

例如：1/2”-12BSW表示公称直径为1/2”的粗牙惠氏螺纹。

统一标准螺纹是美国英寸制规格紧固件用普通螺纹，其牙型角为60°，一般用号码（公称直径﹤1/4”）或公称直径的英寸分数（≥1/4”）、每英寸牙数和代号（UNC、UNF）来表示。

例如：1/2”-13UNC表示公称直径为1/2”的粗牙统一标准螺纹。

惠氏螺纹和统一标准螺纹公称直径与每英寸牙数螺纹大径统一标准螺纹ANSI B1.1-182惠氏螺纹BS84-1956inch尺寸代号粗牙UNC细牙UNF尺寸代号粗牙BSW细牙BSF0.06000#800.06251/16600.07301#64720.08602#56640.09383/32480.09903#48560.11204#40480.12505#40441/8400.13806#32400.15635/32320.16408#32360.18753/1624320.190010#24320.216012#24280.21897/3224280.25001/420281/420260.28129/32260.31255/1618245/1618220.37503/81624> 3/816200.43757/1614207/1614180.50001/213201/212160.56259/1612189/1612160.62505/811185/811140.687511/1611140.75003/410163/410120.812513/16120.87507/89147/89111.0000181218101.12501-1/87121-1/8791.25001-1/47121-1/4791.37501-3/86121-3/881.50001-1/26121-1/2681.62501-5/81-5/881.75001-3/451-3/4572.00002 4.52 4.572.25002-1/4 4.52.50002-1/242.75002-3/443.0000343.25003-1/443.50003-1/243.75003-3/444.00004 4备注：各种英、美制螺纹代号说明BA-British AssociationBSW-British Standard WhitworthBSF-British Standard FineBSP-British Standard PipeBSPT-British Standard Pipe TaperedBSC-British Standard CycleUNC-Unified National CourseUNF-Unified National FineUNEF-Unified National Extra FineUNM-Unified National MiniatureNPT-National Pipe Tapered*以上技术资料仅供参考*1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙，即牙距为1/28英寸，25.4mm/28UN 是螺纹的标准牙型，牙顶角为60度，可参考<ANSI B1.1-1992>UNF 细牙系列1B 是指螺纹等级代码，一般外螺纹的等级分1A,2A,3A，而内螺纹的等级分1B,2B,3B 1/4-28 UNF-1B螺纹的基本尺寸如下：小径0.211--0.220中径0.02268--0.2333大径最小0.250。

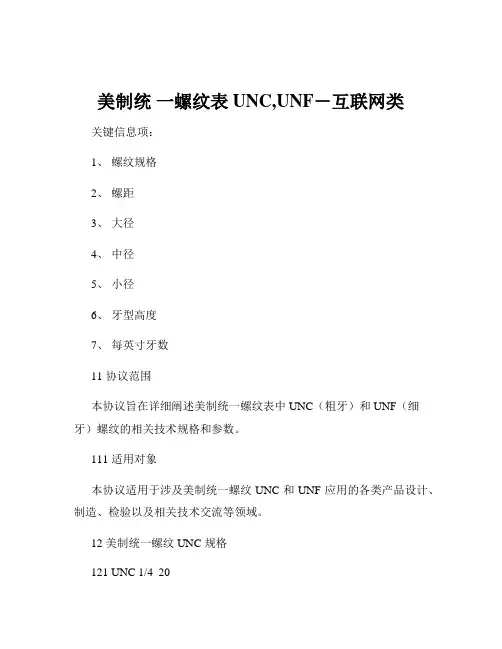

美制统一螺纹表UNC,UNF－互联网类关键信息项：1、螺纹规格2、螺距3、大径4、中径5、小径6、牙型高度7、每英寸牙数11 协议范围本协议旨在详细阐述美制统一螺纹表中 UNC（粗牙）和 UNF（细牙）螺纹的相关技术规格和参数。

111 适用对象本协议适用于涉及美制统一螺纹 UNC 和 UNF 应用的各类产品设计、制造、检验以及相关技术交流等领域。

12 美制统一螺纹 UNC 规格121 UNC 1/4 20螺距：005 英寸大径：025 英寸中径：02188 英寸小径：01861 英寸牙型高度：00313 英寸每英寸牙数：20122 UNC 5/16 18螺距：00556 英寸大径：03125 英寸中径：02764 英寸小径：02428 英寸牙型高度：00356 英寸每英寸牙数：18123 UNC 3/8 16螺距：00625 英寸大径：0375 英寸中径：03322 英寸小径：02976 英寸牙型高度：00378 英寸每英寸牙数：1613 美制统一螺纹 UNF 规格131 UNF 1/4 28螺距：00397 英寸大径：025 英寸中径：02258 英寸小径：01988 英寸牙型高度：00271 英寸每英寸牙数：28132 UNF 5/16 24螺距：00417 英寸大径：03125 英寸中径：02820 英寸小径：02500 英寸牙型高度：00313 英寸每英寸牙数：24133 UNF 3/8 24螺距：00417 英寸大径：0375 英寸中径：03450 英寸小径：03125 英寸牙型高度：00313 英寸每英寸牙数：2414 螺纹测量与检验141 螺纹的测量应使用符合相关标准的量具和测量方法，确保测量结果的准确性和可靠性。

142 对于大径、中径和小径的测量，可采用千分尺、三针测量法等。

143 牙型高度的测量应在规定的位置进行，误差应控制在允许范围内。

15 螺纹标记151 美制统一螺纹的标记应包括螺纹规格、牙型（UNC 或 UNF）和精度等级等信息。

美制外螺纹（2A）常用规格极限尺寸表（粗牙） UNC公称尺寸/ 大径极限中径极限小径max 螺胚直径每英寸牙数最小最大最小最大最小最大8-32 UNC 0.1571 0.1631 0.1399 0.1428 0.1248 3.58 3.61 (0.164-32) 3.9903 4.1427 3.5535 3.6271 3.169910-24 0.1818 0.1890 0.1586 0.1619 0.1379 4.07 4.10 (0.190-24) 4.6177 4.8006 4.0284 4.1123 3.502712-24 0.2078 0.2150 0.1845 0.1879 0.1639 4.72 4.75 (0.216-24) 5.2781 5.4610 4.6863 4.7727 4.16311/4-20 0.2408 0.2489 0.2127 0.2164 0.1876 5.45 5.48 (0.250-20) 6.1163 6.3221 5.4026 5.4966 4.76505/16-18 0.3026 0.3113 0.2712 0.2752 0.2431 6.94 6.98 (0.3175-18) 7.6860 7.9070 6.8885 6.9901 6.17473/8-16 0.3643 0.3737 0.3287 0.3331 0.2970 8.40 8.44 (0.375-16) 9.2532 9.4920 8.3490 8.4607 7.54387/16-14 0.4258 0.4361 0.3850 0.3897 0.3485 9.83 9.87 (0.4375-14) 10.8153 11.0769 9.7790 9.8984 8.85191/2-13 0.4876 0.4985 0.4435 0.4485 0.4041 11.34 11.38 (0.50-13) 12.3850 12.6619 11.2649 11.3919 10.26419/16-12 0.5495 0.5609 0.5016 0.5068 0.4587 12.80 12.84 (0.5625-12) 13.9573 14.2469 12.7406 12.8727 11.65105/8-11 0.6113 0.6234 0.5589 0.5644 0.5119 14.27 14.32 (0.625-11) 15.5270 15.8344 14.1961 14.3358 13.00233/4-10 0.7353 0.7482 0.6773 0.6832 0.6255 17.28 17.33 (0.750-10) 18.6766 19.0043 17.2034 17.3533 15.88777/8-9 0.8592 0.8731 0.7946 0.8009 0.7368 20.27 20.32 (0.875-9) 21.8237 22.1767 20.1828 20.3429 18.71471"-8 0.9830 0.9980 0.9100 0.9168 0.8446 23.22 23.27 (1.000-8) 24.9682 25.3492 23.1140 23.2867 21.45281.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

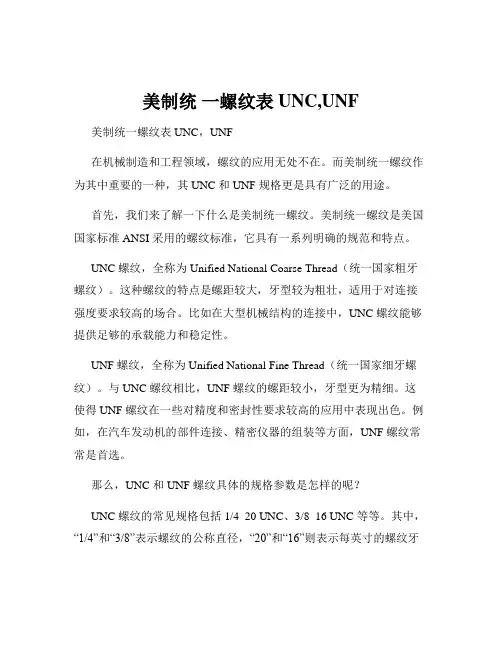

美制统一螺纹表UNC,UNF 美制统一螺纹表 UNC，UNF在机械制造和工程领域，螺纹的应用无处不在。

而美制统一螺纹作为其中重要的一种，其 UNC 和 UNF 规格更是具有广泛的用途。

首先，我们来了解一下什么是美制统一螺纹。

美制统一螺纹是美国国家标准 ANSI 采用的螺纹标准，它具有一系列明确的规范和特点。

UNC 螺纹，全称为 Unified National Coarse Thread（统一国家粗牙螺纹）。

这种螺纹的特点是螺距较大，牙型较为粗壮，适用于对连接强度要求较高的场合。

比如在大型机械结构的连接中，UNC 螺纹能够提供足够的承载能力和稳定性。

UNF 螺纹，全称为 Unified National Fine Thread（统一国家细牙螺纹）。

与 UNC 螺纹相比，UNF 螺纹的螺距较小，牙型更为精细。

这使得 UNF 螺纹在一些对精度和密封性要求较高的应用中表现出色。

例如，在汽车发动机的部件连接、精密仪器的组装等方面，UNF 螺纹常常是首选。

那么，UNC 和 UNF 螺纹具体的规格参数是怎样的呢？UNC 螺纹的常见规格包括 1/4 20 UNC、3/8 16 UNC 等等。

其中，“1/4”和“3/8”表示螺纹的公称直径，“20”和“16”则表示每英寸的螺纹牙数。

UNC 螺纹的牙型角为60 度，其牙顶和牙底都有一定的圆弧半径，以增加螺纹的强度和减少应力集中。

UNF 螺纹的规格例如 1/4 28 UNF、3/8 24 UNF 等。

同样，公称直径在前，每英寸牙数在后。

UNF 螺纹由于螺距较小，所以在相同的公称直径下，其螺纹深度相对较浅。

在实际应用中，选择使用 UNC 还是 UNF 螺纹需要考虑多个因素。

如果连接需要承受较大的载荷和冲击，通常会优先选择 UNC 螺纹，因为其粗壮的牙型能够提供更好的强度。

而当对连接的密封性、精度或微调要求较高时，UNF 螺纹则更为合适。

此外，UNC 和 UNF 螺纹的加工和检测也有一定的要求和方法。

unf螺纹标准UNF螺纹标准。

UNF螺纹标准是一种美国国家标准，也称为统一细牙螺纹（Unified Fine Thread）。

它是一种螺纹连接方式，广泛应用于机械设备、汽车、航空航天和其他工业领域。

UNF螺纹标准具有一定的特点和优势，下面将对其进行详细介绍。

首先，UNF螺纹标准的特点之一是螺纹的牙距更小。

相比于UNC （Unified Coarse Thread）螺纹，UNF螺纹的牙距更细，这意味着在相同长度的螺纹上，UNF螺纹能提供更多的螺纹数，从而增加了连接的牢固性。

这也使得UNF螺纹更适合于需要高强度连接的场合。

其次，UNF螺纹标准的优势之一是其适用范围广泛。

UNF螺纹标准适用于各种金属材料，包括钢、铝、铜等，并且可以用于各种工业领域，如汽车制造、航空航天、船舶制造等。

这种广泛的适用性使得UNF螺纹成为了工业领域中不可或缺的连接方式。

此外，UNF螺纹标准还具有良好的密封性能。

由于UNF螺纹的牙距更小，螺纹之间的接触面积更大，因此在连接时能够提供更好的密封效果。

这使得UNF螺纹在一些对密封要求较高的场合中得到了广泛的应用。

UNF螺纹标准的应用还需要注意一些问题。

首先，使用UNF螺纹连接时需要严格按照标准要求进行螺纹加工，以确保螺纹的质量和精度。

其次，在连接过程中需要使用适当的螺纹密封剂，以确保连接的密封性能。

此外，还需要注意螺纹的扭矩和预紧力，以避免因连接过紧或过松而导致的问题。

总的来说，UNF螺纹标准作为一种重要的螺纹连接方式，在工业领域具有广泛的应用前景。

它的特点和优势使得它成为了许多领域中不可或缺的连接方式，但在使用过程中也需要注意一些细节问题，以确保连接的质量和可靠性。

希望本文对UNF螺纹标准有所帮助，谢谢阅读。

美制螺纹尺寸表(mm)美制螺纹尺寸表（mm）1. 引言螺纹是机械连接中常见的连接形式，具有良好的承力性能和可重复使用性。

在制造过程中，精确的螺纹尺寸是非常重要的，以确保螺纹零件的互换性和相互配合性。

本文将介绍美制螺纹尺寸表（mm）中常见的螺纹类型及其规格。

2. UNC螺纹尺寸表(mm)UNC（Unified Coarse Thread）螺纹是一种粗牙螺纹，常用于一般机械制造和装配。

以下是UNC螺纹常见尺寸表(mm)的部分内容：- 1/4-20：意味着螺纹直径为1/4英寸，每英寸有20条螺纹- 5/16-18：意味着螺纹直径为5/16英寸，每英寸有18条螺纹- 3/8-16：意味着螺纹直径为3/8英寸，每英寸有16条螺纹UNC螺纹尺寸表中还包括更多的螺纹规格，根据具体的需求可以进行选择。

3. UNF螺纹尺寸表(mm)UNF（Unified Fine Thread）螺纹是一种细牙螺纹，常用于对连接强度和紧固力有较高要求的场合。

以下是UNF螺纹常见尺寸表(mm)的部分内容：- 1/4-28：意味着螺纹直径为1/4英寸，每英寸有28条螺纹- 5/16-24：意味着螺纹直径为5/16英寸，每英寸有24条螺纹- 3/8-24：意味着螺纹直径为3/8英寸，每英寸有24条螺纹UNF螺纹尺寸表中也有其他规格的螺纹，可根据具体需求选用。

4. UNEF螺纹尺寸表(mm)UNEF（Unified Extra Fine Thread）螺纹是一种超细牙螺纹，常用于对紧固性能要求极高的场合。

以下是UNEF螺纹常见尺寸表(mm)的部分内容：- 1/4-32：意味着螺纹直径为1/4英寸，每英寸有32条螺纹- 5/16-36：意味着螺纹直径为5/16英寸，每英寸有36条螺纹- 3/8-40：意味着螺纹直径为3/8英寸，每英寸有40条螺纹UNE F螺纹尺寸表可供选择的规格较少，但在某些特殊应用场合中仍然发挥着重要作用。

5. 总结美制螺纹尺寸表（mm）是机械制造中常用的螺纹连接标准。

美制螺纹美制标准螺纹（也称统一制螺纹）量规用于检测螺纹的内外牙，螺纹牙形角60度，由外径、每英寸牙数、精度组合表示，如1/4-20UNC-2B，表示1/4英寸外径、每英寸20牙、2B精度内螺纹塞规，若是左旋旋向，应加LH表示。

美制内螺纹默认精度为2B，3B紧密级亦可提供，此外美制外螺纹的默认精度为2A，紧密级精度为3A，订货时注明精度，不提供精度按默认精度提供。

美制螺纹系列众多，美制粗牙（UNC）、美制细牙（UNF）、美制特细牙（UNEF）、美制不变螺距螺纹（UN）、美制特殊螺纹（UNS）。

还有一些美制牙将另外描叙。

第二次世界大战中，盟军的武器和装备所使用的螺纹主要有两种：一种是英国的惠氏螺纹（BSW、BSF）；另一种是美国国家螺纹（UNC、UNF、UNEF、UN、UNS）；由于两种螺纹的标准不统一，给盟军造成了严重的经济损失和人员伤亡。

二战结束以后，美国、英国和加拿大等盟国马上制定了统一的螺纹标准，由于当时美国的经济实力和军事实力在盟军中占主导地位，统一制螺纹主要是依据美国国家螺纹标准制定的，因此，在紧固螺纹领域，统一制螺纹开始挤占英国惠氏螺纹的使用市场，惠氏螺纹的圆弧牙顶和牙底牙型，叫英国吃了苦果；另外，澳大利亚、马来西亚、印度尼西亚、阿根廷、智利、比利时、匈牙利、意大利、瑞典、捷克等各国家也制定了惠氏螺纹国家标准。

现在世界各国使用惠氏螺纹（BSW、BSF）的国家在不断减少，取而代之的是统一制螺纹（UNC、UNF、UNEF、UN、UNS）。

美制螺纹（UNC、UNF、UNEF、UN、UNS）相关规格：NO：0-80UNF、NO：1-64UNC、NO：2-56UNC、NO：3-48UNC、NO：4-40UNC、NO：4-48UNF、NO：5-40UNC、NO：6-32UNC、NO：6-40UNF、NO：8-32UNC、NO：8-36UNC、NO：10-24UNC、NO：10-32UNF、NO：10-40UNS、NO：12-24UNC、NO：12-28UNF、NO：12-36UNS、1/4-20UNC、1/4-24UNS、1/4-28UNF、1/4-32UNEF、5/16-18UNC、5/16-20UN、5/16-24UNF、5/16-27UNS、5/16-32UNEF、3/8-16UNC、3/8-20UN、3/8-24UNF、3/8-32UNEF、7/16-14UNC、7/16-20UNF、7/16-24UNS、7/16-28UNEF、1/2-12UNS、1/2-13UNC、1/2-16UN、1/2-20UNF、1/2-28UNEF、9/16-12UNC、9/16-18UNF、9/16-24UNEF、5/8-11UNC、5/8-18UNF、5/8-24UNEF、3/4-10UNC、3/4-16UNF、3/4-20UNEF、3/4-24UNS、7/8-14UNF、7/8-20UNEF、7/8-24UNS、15/16-28UN、1"-8UNC、1"-12UNF、1"-20UNEF、1-1/8-12UNF、1-1/8-16UN、1-1/4-7UNC、1-1/4-12UNF、1-1/2-6UNC等等。

令狐文艳
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

2.标记示例：10-24UNC-2A(或0.190-24UNC-2A)、3/8-16UNC-2A(或0.375-16UNC-2A) （注：表中上行斜体数值单位为英寸，下
行为毫米）
美制外螺纹（2A）常用规格极限尺寸表（细牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

2.标记示例：10-32UNF-2A(或0.190-32UNF-2A)、3/8-24UNF-2A(或0.375-24UNF-2A)
美制内螺纹（2B）常用规格极限尺寸表（粗牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。

2.标记示例：10-24UNC-2B(或0.190-24UNC-2B)、3/8-16UNC-2B(或0.375-16UNC-2B)
美制内螺纹（2B）常用规格极限尺寸表（细牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。

2.标记示例：10-32UNF-2B(或0.190-32UNF-2B)、3/8-24UNF-2B(或0.375-24UNF-2B)。
