铅丝石笼施工规范铅丝石笼施工规范篇一:铅丝笼施工方案G248线(原S212线)西昌缸窑至宁南汤家坪段公路改建工程铅丝笼施工方案编制:李英复核:肖南审核:马甫兵四川川交路桥有限责任公公司G248线西昌至宁南改建工程D标段经理部二〇一五年三月一日1 工程概况................................................................................................... ...... - 1 -2 编制依据................................................................................................... ..... - 1 -3 施工部署................................................................................................... ..... - 1 -3.1 施工进度安排...................................................................................... - 2 - 3.2 施工人员组织...................................................................................... - 2 - 3.3 施工前准备.......................................................................................... - 2 - 4 施工方案................................................................................................... ..... - 3 -4.1 铅丝笼施工方案.................................................................................. - 3 - 5 工程质量承诺及保证措施............................................................................ - 6 -5.1 开展全面质量管理.............................................................................. - 6 -5.2 实行工程质量目标责任制.................................................................. - 6 -5.3 健全质量检查机构,加强质量监督检查.......................................... - 6 -5.4 开展标准化作业.................................................................................. - 7 -5.5 积极开展QC小组活动...................................................................... - 7 -5.6 严格技术标准,切实尊重监督.......................................................... - 7 -5.7 建立以项目经理部为主的中心工地设试验室.................................. - 7 - 6 保证施工安全的措施.................................................................................... - 7 -6.1 安全管理目标...................................................................................... - 8 - 6.2 安全管理方针...................................................................................... - 8 - 6.3安全管理组织机构和网络................................................................... - 8 -6.4 安全管理措施...................................................................................... - 8 - 7 环境保护................................................................................................... ..... - 9 -篇二:铅丝石笼施工方案黑龙江省松花江干流治理工程第四十标段合同编号:SGZL/SG-40铅丝石笼施工方案批准:审核:编制:山西省水利建筑工程局黑龙江省松花江干流治理工程第四十标段项目部二〇一五年十一月铅丝石笼施工方案一、工程概况:黑龙江省松花江干流堤防工程第四十标段位于富锦市境内,由3段堤防及1段无堤段堤防相应的护坡、护岸、建筑物、交通工程等。
铅丝笼石质量评定规程
一、目的
本规程旨在规范铅丝笼石质量的评定标准,确保铅丝笼石在施工过程中的质量稳定,为工程的安全性和稳定性提供保障。
二、适用范围
本规程适用于铅丝笼石施工过程中的质量评定,包括施工单位自检、监理单位抽检及建设单位验收等环节。
三、职责
1. 施工单位负责按照本规程要求进行铅丝笼石施工及自检。
2. 监理单位负责监督铅丝笼石施工过程,并按照本规程进行质量抽检。
3. 建设单位负责监督施工单位按照本规程要求进行铅丝笼石施工,并组织验收。
四、评定标准
1. 铅丝笼石材质应符合设计要求,主要性能指标应符合相关标准。
2. 铅丝笼石施工应符合设计要求,安装牢固,不得松动、位移。
3. 铅丝笼石表面应平整、光滑,无裂纹、毛刺等缺陷。
4. 铅丝笼石颜色应一致,无明显色差。
5. 铅丝笼石尺寸偏差应符合相关标准。
五、评定程序
1. 施工单位完成铅丝笼石施工后,应进行自检,填写《铅丝笼石质量评定表》。
2. 监理单位应对施工单位提交的《铅丝笼石质量评定表》进行审核,并现场抽检,填写《铅丝笼石质量抽检表》。
3. 建设单位应组织验收,参照评定标准对铅丝笼石质量进行评估,并填写《铅丝笼石质量验收表》。
六、其他事项
1. 本规程未尽事宜,应参照国家及地方相关标准执行。
2. 对铅丝笼石质量的评定结果应进行记录,形成档案备查。
3. 本规程的解释权归建设单位所有。
铅丝笼石质量评定规程第一章总则为了规范铅丝笼石的质量评定工作,保障工程质量和安全,提高铅丝笼石的使用效果,制定本规程。
第二章评定范围本规程适用于铅丝笼石的质量评定工作,包括铅丝笼石的原材料、生产工艺、外观质量、力学性能等方面的评定。
第三章评定标准1. 原材料评定:铅丝笼石的原材料应符合国家有关标准,不得使用劣质原料。
2. 生产工艺评定:生产工艺应符合相关标准和规范,保证生产过程中不出现质量缺陷。
3. 外观质量评定:铅丝笼石的外观应无明显裂纹、变形、色差等缺陷,符合设计要求。
4. 力学性能评定:铅丝笼石的强度、韧性、抗压性能等应符合设计和要求标准。
第四章评定方法1. 原材料评定:对原材料进行取样送检,通过化验、实验等方法确定原材料的质量。
2. 生产工艺评定:对生产工艺进行现场检验,了解生产过程中是否存在质量缺陷,是否符合相关标准。
3. 外观质量评定:通过目视、测量等方法对铅丝笼石的外观质量进行评定。
4. 力学性能评定:通过实验室测试等方法对铅丝笼石的力学性能进行评定。
第五章评定责任1. 生产单位应对铅丝笼石的质量进行自检,并配合评定工作。
2. 监督部门应对铅丝笼石的质量进行监督检查,并及时处理发现的质量问题。
3. 设计单位应对铅丝笼石的质量进行评定,确保符合设计要求。
第六章评定结果1. 经评定合格的铅丝笼石可用于工程施工。
2. 经评定不合格的铅丝笼石应及时淘汰,并采取相应措施进行处理。
3. 对于评定结果存疑的铅丝笼石,应进行复测或重检,确保评定结果准确。
第七章附则1. 本规程自发布之日起正式实施。
2. 对于违反本规程的行为,将依法追究责任。
3. 对于本规程中未涉及的情况,可参照相关标准和规定进行处理。
特此制定本规程,以期规范铅丝笼石的质量评定工作,确保工程施工安全和质量。
(以上文本仅供参考)。
五、铅丝石笼施工1、材料要求(1)石笼技术要求笼体边框铅丝外径直径、抗拉强度、铅丝笼网目尺寸应符合设计要求;铅丝石笼按照要求进场后进行复试、合格,才能使用。
成型网箱误差、网孔规格应符合要求。
采用单体连接而成,单体与单体用连接材料(扎丝)连接起来,形成一个整体结构,箱内填充块石的网箱结构。
网面不得有破洞、断丝和锈蚀,锌层无露底。
(2)石材技术要求块石的规格要求、单块粒径应符合要求,要求石质坚硬,抗冲性强,耐腐蚀,抗风化的新鲜岩石,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,严禁使用风化石、垃圾石。
2、铅丝石笼施工(1)铅丝石笼组装铅丝石笼由铅丝笼和石料组成,规格为应按设计及图纸要求施工。
本工程采用箱形铅丝笼,铅丝笼材料施工现场组合,用高镀锌铅丝单根缠绕成双股,由顶部角端扎紧两条主边框铅丝,再向下每隔200mm困结一次,直至底部角端。
(2)铅丝石笼定位组装连接人工将组装好的铅丝石笼运到施工作业面,按照每一排铅丝石笼的位置线将铅丝石笼依次就位,排与排间铅丝笼应相互错开1/2笼体。
相邻铅丝石笼的边框用高镀锌铅丝单根缠绕成双股、从角端开始每200mm 依次连接,面网纵横方向每200mm全部连接,连接方式相同。
间隔网与网身应呈90º相交,经绑扎形成长方形或正方形网箱;绑扎用的钢丝必须与网线同材质;每道绑扎必须是双股线并绞紧。
(3)网箱组或网箱的各种网片交接处绑扎同时必须符合以下要求:间隔网与网身的四处交角各绑扎一道;间隔网与网身交接处,每间隔20cm 绑扎一道;相邻网箱组的上下框线或折线,必须每隔20cm绑扎一道;相邻网箱组的网片结合面每平米绑扎不少于2处;在绑扎相邻边框线下角一道时,如下方有网箱组,必须将下方网箱一并绑扎,以求连成一体。
3、石料填充施工基槽验收合格、格宾验收合格后,即可安放格宾网入槽。
入槽时,格宾网箱必须按桩示线位依次安放到位,按要求联成网箱组后即可填充石料。
(1)石料由装载机运至施工作业面。
铅丝笼石工程监理实施细则1.1适应范围:本细则适用于该工程施工图所示的铅丝笼石工程的监理工作.1.2编制依据:1.2.1承包合同及委托监理合同:1.2.2设计文件及施工图纸:1.2.3国家及行业标准、规程和规范:1.《堤防工程施工规范》SL260-98:2.《水利水电工程施工测量规范》SL53-93:3.《碾压式土石坝施工技术规范》SDL213-83:4.《土工试验规程》SD128-87:5.《水利水电基本建设单元工程质量等级评定标准》SDL249-88:6.《提放工程施工质量评定与验收规程》SL239-1999:7.《水利水电工程施工质量评定规程》SL176-96:8.《水利水电建设工程验收规程》SL239-1999:二、开工前的监理工作2.1 参与承包人的选择及审核工作.2.2 审核设计图纸,组织四方参加的图纸会审及设计单位的技术交底工作了解设计意途,吃透设计精神.并向承包人进行监理交底工作。
介绍施工监理的内容和程序,以便各方配合,密切合作,共创优质工程.2.3 审批承包人按要求报送的以下文件.1. 施工平面布置图:2. 组织机构的人员配置:3. 职工设备和设施的配置:4. 材料场的选择及布置:5. 铅丝笼石工程的施工程序和方法:6. 材料供应及材料加工的要求:7. 施工进度计划:8. 质量安全的保证措施:2.4 复查并审核承包人在施工区施工前的纵、横断面及平面地形图及原始记录作为原始依据.2.5 审核材料使用前的检验和实验报告.2.5.1 铅丝:要求采用宝鸡东岭铅丝厂生产的铅丝.铅丝进场时要求检验生产合格证、生产厂家检验证明宝书.每20T为一批作实验一组,抽查数量、重量、表面镀锌均匀度合格,无锈蚀斑等:并青阳经质量技术监督局复测。
检验报告单报监理审核,合格后,方可使用。
2.5.2 块石:工地的砌石、抛石、铅丝笼用石等在所用料场取样作块石的物理性实验,必须满足规范和设计要求。
块石进场时应检验,块石大小满足设计要求,不许有风化石、碎末石。
铅丝石笼检验标准如下:
1. 丝的直径允许偏差在正负
2.5%。
2. 包塑厚度在正负1mm。
3. 石笼网钢丝径向圆跳动公差不超过5%。
4. 填料不允许有块状直径大于钢丝直径的硬物或其他尖角物存在,不允许有大于6*8cm(长方形的面积)的大石头存在。
5. 焊接部位的石头孔洞,开焊等现象不得出现。
6. 丝与网的焊接密度在小于5mm的地方要达到焊接80%。
7. 在箱笼及网箱的组装过程中,严禁任何人在网线上工作,以免损坏网线或箱体。
8. 铅丝石笼产品在装卸过程中应采用轻吊轻放,严禁抛掷和地面重摔。
9. 箱笼组装后应平整,填料填充应均匀。
检验标准依据如下:
1. 执行国家和省市的有关质量检验标准、规程及规定。
2. 国家电网公司相关规定。
3. 产品本身的质量要求,包括材料、尺寸、结构、性能等。
关于加强检验环节中的各个要点,建议参照以下步骤:
1. 外观检查:包括丝的直径、包塑厚度、焊接质量、丝与网的焊接密度等。
2. 尺寸检查:确保丝的长度、网线宽度、整体尺寸等符合要求。
3. 防腐检查:检查产品是否经过处理,以延长产品的使用寿命。
4. 组装检查:检验组装是否正确,以确保铅丝石笼的功能正常。
5. 环境条件:根据使用环境,检验产品是否能够适应温度、湿度、盐雾等条件。
综上所述,铅丝石笼的检验标准涉及到多个方面,需要严格依据相关标准规定,对产品的各个细节进行全面检查,以确保产品的质量和使用效果。
如有需要,您也可以咨询专业人士了解更多信息。
铅丝石笼技术要求铅丝笼工程施工技术要求
1 材料
铅丝笼所用铅丝优选高镀锌铅丝,笼体要求韧性强、坚固耐久。
使用年限20年以上。
按铅丝笼不同部位,采用三种规格铅丝.边框铅丝外径为φ3。
5mm,网线铅丝外径为φ2.8mm,水平拉力线、捆结线外径为φ2。
2mm。
镀锌量大于245g/m2.
抗拉强度不小于420MPa.
铅丝笼网目尺寸: 60×80mm。
2 填料
石笼内码放卵石,规格要求坝体及护底单块粒径为150mm~200mm。
,护坡单块粒径大于100mm.
3 施工工艺
本工程采用箱形铅丝笼,具体规格见图纸。
铅丝笼整组材料于施工现场组合,用φ2。
2mm铅丝单根缠绕成双股,由顶部角端扎紧两条主边框铅丝,再向下每隔20cm捆结一次,直至底部角端,相邻铅丝笼联接及与面网全边连接,连接方式相同.上下层石笼应错缝码放。
19.5 铅丝笼施工19.1.2铅丝笼砌筑1网材网材应购买专业生产厂家的合格产品。
铅丝笼规格5×2.4×0.6m(长×宽×高),放置两层,垂直水流放置,沿长每1m设隔片一道,网片为机编双绞六边形网,网箱网目为130×150mm(D×X 值),丝径为¢2.7mm,镀锌量不小于245g/m²;边丝丝径为¢3.4mm,镀锌量不小于265g/m²,扎丝丝径为¢2.2mm,镀锌量不小于230g/m²,抗拉强度不小于400MPa,伸长率不小于12%,供货时同时提供具有检测资质单位提供的检验分析报告。
2网箱施工格网石笼网箱铺设前,基面应平整,密实,无腐殖土、淤泥等,置放前先组合各单元结构;把组合后的网箱放于施工地点,并用¢2.2mm同质钢丝双股以上将各网箱连接起来,绑扎间距不大于20cm;沿网箱长度方向每1.0m设一道隔网,隔网须四边绑扎,绑扎间距不大于20cm;填装石料于结构中后,配合人工整平,以确保加盖捆绑到位前把石块装密实,将结构加盖并用¢2.2mm同质钢丝双股系好,绑扎间距不大于10cm。
沿高度方向每25~30cm设一道水平拉筋,每一拉筋处以两网目为间距,向内拉筋并绞紧拉筋,每平方米内4处,以正反八字形设置。
3石料及其施工0.6m厚箱中填料粒径200~300mm,填充石料必须密实、坚硬、新鲜、抗风化,表层不能风化、带土,且小于网目大小的石料不得超过15%。
组网箱空间须同时均匀投料,每层填筑厚度20~30cm,并以机械或人工整平。
填充石料如有缝隙,须以小石料填塞,外部裸露部位的石料须以人工砌垒、摆放整齐,以求美观。
4格网石笼砌筑格网石笼须错缝砌筑,且顺水流方向上下两层石笼之间的搭接长度不小于1.0m。
铅丝笼施工:1、将铅丝笼错缝摆设就位,避免出现纵向贯通缝;2、将铅丝笼四边立起,用绑线将相邻边沿锁紧,绑锁时,将绑线围绕两条重合的框线(缝合边棱时) 或框线与网笼的双扭结边(缝合格栅时) 螺旋状扭紧,避免重镀锌损伤,螺距不大于50 mm ;3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装铅丝笼下部边框将其固定在底层的铅丝笼上,同一层相邻的铅丝笼也应用绑线相互系牢,使铅丝笼网连成一体;4、在某单元工程的同一水平层施工时,应将铅丝笼全部就位后才开始填充卵石,为了防止铅丝笼网变形,相邻两个铅丝笼(包括同一铅丝笼的相邻格室) 的填石高差不应大于35 cm ;5铅丝笼安装前,应适当修整岸坡及地面,并尽可能保持岸坡原有形状,但不应有明显的隆起和凹陷;6、填充的卵石在河漫滩上选取,其抗压强度应满足设计要求,卵石粒径应在8~20 cm 之间,并要求大小搭配合理以达到设计要求的空隙度和保证石笼网的直线外形;7、在铅丝笼内填卵石时,外露面应用粒径不小于10 cm 的卵石,并用人工摆砌平整,以获得美观的表面和防止水流将卵石从网目淘走。
应保证超填石料2. 5~3 cm 高,以便为沉陷留有余地; 8、铅丝笼内填满石料后即将顶盖盖下,然后用绑线将两条重合的框线螺旋状扭紧,螺距不应大于50 mm 。
9、在砌筑好的铅丝笼上铺填10~15 cm的腐植土,以便植被生长。
10、安装.铅丝笼也叫铅丝石笼是由金属线材编织的角形网(六角网)制成的网箱: (1)镀锌大丝号六角网是采用优质低碳钢丝编织,钢丝的直径可达2.0mm-4.0mm,钢丝表面通常还采用热镀锌保护,镀锌保护层的厚度可根据客户的要求制做,镀锌量最大可达到300g/m2。
(2)镀锌丝包塑六角网是在镀锌铁丝的表面包一层PVC保护层,再编织成各种规格的六角网。
这层PVC保护层将会大大增加在高度污染环境中的保护,并且通过不同颜色的选择,使其能和周围的自然环境相融合.下列所有的测试必须在网丝被用于编织格宾网之前进行:(1) 所有钢丝(包括制造格宾网片、绑扎丝) 的抗拉强度不小于515MPa。
铅丝石笼施工技术规范铅丝石笼是一种常见的环保土地治理材料,具有抗冲击、抗侵蚀、透水透气的特点,广泛应用于河道、土石工程、公路、桥梁等工程中。
为确保施工质量,以下是铅丝石笼施工技术规范。
一、前期准备1. 备齐施工设备,包括石笼模具、钢丝网、撑托杆、压扁机等。
2. 对施工现场进行勘测,确认地基平整、排水畅通、无阻碍物。
3. 按照设计要求采取相应的防护措施,保证施工安全。
二、石笼模具安装1. 根据设计要求将石笼模具进行拼装,连接处应牢固可靠,不得有松动或位移现象。
2. 检查模具内部是否有杂物,清理干净。
三、铅丝网张拉1. 将铅丝网沿模具两侧铺垫,保证网的整齐平直,垫厚应符合设计要求。
2. 使用撑托杆将铅丝网固定在模具上,注意撑托杆与模具之间的牢固连接。
四、石笼填充1. 选取适宜的石材进行填充,石材应符合设计要求,并应清洗干净,确保无泥沙杂质。
2. 石材填充应均匀密实,不得有空隙或大块石材堆积。
3. 在填充过程中,要及时修整边角,使填充的石笼与周围石笼衔接紧密。
4. 在填充完成后,检查石笼表面是否平整,调整填充均匀度,确保符合设计要求。
五、压扁固定1. 在填充完成后,使用压扁机对石笼进行压扁,并压实石材,增强整体稳定性。
2. 压扁后应进行检查,确保石笼各处压实均匀,无虚松现象。
3. 对压扁后的石笼进行固定,采用撑托杆、拉线等方式,使其固定牢固,不得有位移或垮塌现象。
六、收尾工作1. 完工后清理施工现场,将杂物、废料等清除。
2. 进行检查验收,确保施工质量合格。
3. 将施工过程进行记录,包括施工时间、数量、材料来源等。
七、安全注意事项1. 施工人员应遵守安全操作规程,佩戴防护手套、安全帽等个人防护装备。
2. 施工现场应设置明显的警示标志,确保人员安全。
3. 遇到恶劣天气或其他不安全因素时,应暂停施工,并及时采取措施保护已施工的部分。
通过以上施工技术规范,可以确保铅丝石笼施工质量,提高工程的稳定性和环保性能。
护岸工程铅丝石笼施工方案一、施工前准备1. 研究设计图纸,了解施工部位的地理、水文情况,确定施工方案和工艺流程;2. 准备施工所需的材料和设备,包括铅丝石笼、填充料、绳索、钢丝网、铲子、挖掘机等;3. 安排施工人员,进行安全教育和技术培训,做好施工人员的安全防护措施;4. 对施工现场进行勘察,确定施工范围和场地平整度,清理施工区域,确保施工安全。
二、施工工艺流程1. 地面准备铅丝石笼施工前,需要对施工现场进行地面准备工作。
首先清理施工现场,去除杂草、碎石等障碍物,平整地面。
2. 定位标高根据设计图纸,使用水平仪测定铅丝石笼铺设位置的标高,确保施工的平整度和准确度。
3. 铺设网格在确定了施工位置和标高后,需要将钢丝网进行铺设,铺设时要保持网格的平整度和牢固度,并严格按照设计要求进行铺设。
4. 石笼组装将铁丝网片固定在框架上,按设计要求进行钢丝网的切割和连接,保持石笼的形状和牢固度。
在组装石笼的时候,要检查每一块石笼的连接部位,确保连接牢固。
5. 石笼填充将填充料(一般采用块石或者混凝土块)装入石笼中,填充时应该均匀分布,填满石笼,确保填充料的密实度和稳固度。
6. 石笼定型石笼填充完成后,需要对石笼进行定型,保持其形状和强度,防止填充料的流失和松动。
7. 石笼固定将填充好的石笼通过绳索或者固定夹等固定物件进行固定,确保石笼的稳固度和牢固度,防止流失。
8. 施工验收在整个施工过程中,要对每一道工艺进行严格的检查和验收,确保施工质量和施工进度。
三、施工注意事项1. 安全防护铅丝石笼是一种较重的材料,施工现场要进行相关安全防护,确保施工人员的人身安全;2. 防滑措施在施工现场使用铅丝石笼时,需要注意防滑措施,避免施工过程中造成意外伤害;3. 施工规范施工人员要严格按照设计图纸和工艺流程进行施工,保持施工的规范和质量;4. 环境保护在施工过程中,要注意保护环境,减少对周围环境的影响,尽量减少对自然生态的破坏。

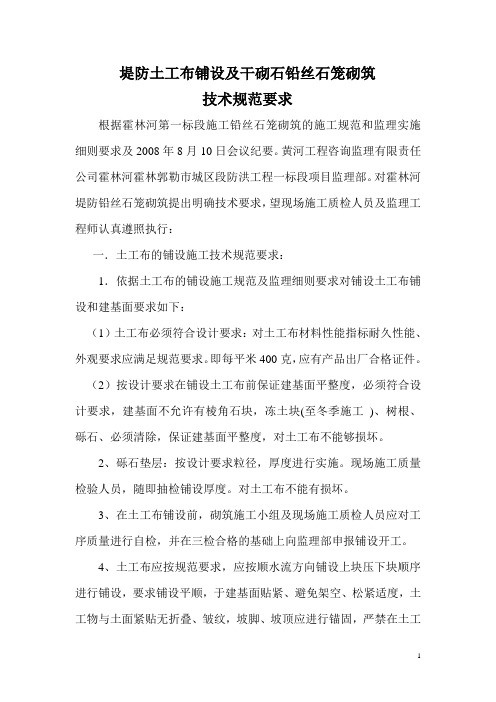

堤防土工布铺设及干砌石铅丝石笼砌筑技术规范要求根据霍林河第一标段施工铅丝石笼砌筑的施工规范和监理实施细则要求及2008年8月10日会议纪要。
黄河工程咨询监理有限责任公司霍林河霍林郭勒市城区段防洪工程一标段项目监理部。
对霍林河堤防铅丝石笼砌筑提出明确技术要求,望现场施工质检人员及监理工程师认真遵照执行:一.土工布的铺设施工技术规范要求:1.依据土工布的铺设施工规范及监理细则要求对铺设土工布铺设和建基面要求如下:(1)土工布必须符合设计要求:对土工布材料性能指标耐久性能、外观要求应满足规范要求。
即每平米400克,应有产品出厂合格证件。
(2)按设计要求在铺设土工布前保证建基面平整度,必须符合设计要求,建基面不允许有棱角石块,冻土块(至冬季施工)、树根、砾石、必须清除,保证建基面平整度,对土工布不能够损坏。
2、砾石垫层:按设计要求粒径,厚度进行实施。
现场施工质量检验人员,随即抽检铺设厚度。
对土工布不能有损坏。
3、在土工布铺设前,砌筑施工小组及现场施工质检人员应对工序质量进行自检,并在三检合格的基础上向监理部申报铺设开工。
4、土工布应按规范要求,应按顺水流方向铺设上块压下块顺序进行铺设,要求铺设平顺,于建基面贴紧、避免架空、松紧适度,土工物与土面紧贴无折叠、皱纹,坡脚、坡顶应进行锚固,严禁在土工布上敲打石料和引起土工布损坏的施工作业。
5、土工布铺设搭接,平面搭接宽度不小于30公分,且土工布铺设外缘应超出设计断面尺寸30-50公分。
6. 隐蔽部位的验收;在铺设土工布被回填覆盖前,施工单位应按合同条款第25条规定和本条质量检查内容应及时组织相关人员,进行工程隐蔽部位的验收工作,以便完善验收程序。
二、铅丝石笼砌筑施工技术规范。
依据工程承建合同,设计文件、规范及质量评定标准实施砌筑。
施工技术质量控制:(1)按设计要求规定:土工布上面铺设砂砾石、厚度为10公分垫层、砂砾石厚度应均匀其密实度应大于90%。
(2)块石应满足设计规范要求符合石质为无风化的新鲜石料。
铅丝笼石质量评定规程铅丝笼石是一种常用于河堤、路基、河床等工程中的护岸材料,其质量评定对于工程安全至关重要。
制定一份关于铅丝笼石质量评定规程是必不可少的。
下面我们来详细讨论一下关于铅丝笼石质量评定规程的内容,内容大概2000字。
一、规程目的铅丝笼石质量评定规程的制定旨在规范铅丝笼石的生产和使用,保障工程质量和安全,保护环境,提高铅丝笼石的使用效果,促进工程施工的顺利进行。
二、适用范围本规程适用于各类工程项目中使用的铅丝笼石的质量评定。
三、术语定义1.铅丝笼石:由铁丝网筛焊接而成的笼状结构,内填石块或碎石料,常用于工程护岸。
2.石料:指用于填充铅丝笼石内部的天然石材或碎石料。
3.铁丝网:用于制作铅丝笼石的金属丝网,通常为镀锌铁丝或不锈钢丝。
四、质量评定内容1.外观质量:应检查铅丝笼的焊点是否牢固,铁丝网的表面是否有明显的锈蚀或损坏,石料是否填充均匀。
2.尺寸规格:应检查铅丝笼石的尺寸是否符合设计要求,包括长度、宽度、高度等尺寸。
3.石料质量:应对内部填充的石料进行抽样检测,检查石料的质量是否符合相关标准要求,包括颗粒大小、坚固度等。
4.耐腐蚀性能:应对铁丝网和焊点进行耐腐蚀性能测试,确保能够在湿地环境下长期使用而不会发生明显的腐蚀损坏。
五、质量评定依据1.《建筑材料质量检验》(GB/T 23xxx-20xx)国家标准2.《铁丝笼石工程技术规范》(JG/T 21xx-20xx)行业标准3.工程设计文件要求六、质量评定方法1.针对外观质量和尺寸规格,可采用目视检查和测量仪器进行检测。
2.对于石料质量,应进行实验室抽样检测,包括颗粒分析和坚固度测试。
3.对于耐腐蚀性能,应采用盐雾试验等方法进行检测。
七、质量评定程序1.对于新生产的铅丝笼石,首先进行外观检查和尺寸测量。
2.对石料进行抽样检测,确保石料质量合格。
3.对铁丝网和焊点进行耐腐蚀性能测试。
4.根据检测结果进行评定,合格的铅丝笼石可投入使用,不合格的必须退回生产厂家或进行石料更换、焊接修复等处理。
如何检验铅丝石笼网是否合格铅丝石笼网是一种普遍被使用的防护措施。
在使用铅丝石笼网时,我们应该如何确定是否合格呢?本文将为您介绍符合专业标准的铅丝石笼网的检验方法。
1. 尺寸检验首先,我们需要对铅丝石笼网的尺寸进行检验。
铅丝石笼网的尺寸应符合规定。
具体来说,我们应该测量铅丝石笼网框架的长、宽、高,以及网眼的尺寸。
铅丝石笼网的长、宽、高应符合规定尺寸的允许差距范围。
网眼大小也应符合规定大小的允许差距范围。
2. 抗拉强度测试铅丝石笼网需要承受较大的压力和引力。
作为一项与生命安全有关的重要工程,铅丝石笼网的抗拉强度非常重要。
在进行抗拉强度测试时,我们需要选择机械设备来对铅丝石笼网进行拉伸测试,以确定其是否符合规定的抗拉强度要求。
3. 防腐蚀检测铅丝石笼网长期暴露在大气中和水中,容易产生腐蚀、锈蚀等问题。
因此,铅丝石笼网必须具备良好的防腐蚀性能。
常用的防腐蚀测试方法包括盐雾试验和湿烟试验。
这两种方法可以判断铅丝石笼网的表面处理是否符合规范,以及是否能够防止腐蚀。
4. 装配检验铅丝石笼网的装配需要严格遵循规范,拼装需要牢固,不得出现任何永久性变形或破损。
因此,我们需要对铅丝石笼网的装配工艺进行检查。
具体来说,我们需要检查框架的焊接质量,框架装配工艺是否合理,填充物的材料和质量是否符合要求等等。
5. 其他检验此外,我们还需要对铅丝石笼网进行其他方面的检验,例如铅丝石笼网的重量、石笼结构的密度是否符合规定要求等等。
总之,对于铅丝石笼网的检验,我们必须全面、严格地进行检测,以确保它的质量符合标准要求。
铅丝石笼施工规范篇一:铅丝笼施工方案G248线(原S212线)西昌缸窑至宁南汤家坪段公路改建工程铅丝笼施工方案编制:李英复核:肖南审核:马甫兵四川川交路桥有限责任公公司G248线西昌至宁南改建工程D标段经理部二〇一五年三月一日1 工程概况................................................. ................................................... ..... - 1 -2 编制依据................................................. ................................................... .... - 1 -3 施工部署................................................. ................................................... .... - 1 -3.1 施工进度安排................................................. ..................................... - 2 -3.2 施工人员组织................................................. ..................................... - 2 -3.3 施工前准备................................................. ......................................... - 2 - 4 施工方案................................................. ................................................... .... - 3 -4.1 铅丝笼施工方案................................................. ................................. - 3 - 5 工程质量承诺及保证措施................................................. ........................... - 6 -5.1 开展全面质量管理................................................. ............................. - 6 -5.2 实行工程质量目标责任制................................................. ................. - 6 -5.3 健全质量检查机构,加强质量监督检查.......................................... - 6 - 5.4 开展标准化作业................................................. ................................. - 7 -5.5 积极开展QC小组活动 ................................................ ...................... - 7 -5.6 严格技术标准,切实尊重监督................................................. ......... - 7 -5.7 建立以项目经理部为主的中心工地设试验室.................................. - 7 - 6 保证施工安全的措施................................................. ................................... - 7 -6.1 安全管理目标...................................................................................... - 8 -6.2 安全管理方针................................................. ..................................... - 8 -6.3安全管理组织机构和网络................................................. .................. - 8 -6.4 安全管理措施................................................. ..................................... - 8 - 7 环境保护................................................. ................................................... .... - 9 -篇二:铅丝石笼施工方案黑龙江省松花江干流治理工程第四十标段合同编号:SGZL/SG-40铅丝石笼施工方案批准:审核:编制:山西省水利建筑工程局黑龙江省松花江干流治理工程第四十标段项目部二〇一五年十一月铅丝石笼施工方案一、工程概况:黑龙江省松花江干流堤防工程第四十标段位于富锦市境内,由3段堤防及1段无堤段堤防相应的护坡、护岸、建筑物、交通工程等。
铅丝石笼规范
铅丝石笼是一种常见的土工材料,用于土石体护坡、防护工程等。
为了保证施工效果和工程质量,有关部门和工程单位发布了一系列的规范和标准,对铅丝石笼的材质、规格、施工方法等进行了明确规定。
下面是对铅丝石笼规范的详细介绍:
一、材料要求:
1. 铅丝石笼的网格材料应采用Q235钢丝加工制作而成,表面
镀锌处理,厚度不得小于3mm,最小张力不低于2000N/m。
2. 铅丝石笼的填料材料应选择经筛分过的天然石块或人工石块,不得使用劣质碎石或含有腐蚀性物质的砂石。
3. 铅丝石笼的连接件应采用镀锌钢索,每个连接点至少有3个焊点,焊点不得少于6个,并用防腐涂料处理。
二、尺寸规格:
1. 铅丝石笼的网格尺寸一般为6cm×6cm,最大允许不超过
10cm×10cm,网孔形状应为正六边形,并保持网孔的均匀性。
2. 铅丝石笼的外形尺寸应按照设计要求参照国家标准进行确定,铅丝石笼的宽度、高度和长度应根据实际工程情况确定。
三、施工要求:
1. 铅丝石笼的制造应采用机械加工方式,保证网格的平整度和牢固度。
焊接点的位置应在网格的内部,避免外露。
2. 铅丝石笼的填充应均匀,填充石块应紧密,不得有空隙。
填充石块应先选用较大的石块填充,然后逐渐往中间填入较小的石块。
填充过程中要保证笼体的形状不变,不得变形。
3. 铅丝石笼的连接件的安装应按照设计图纸的要求进行,连接件的长度应适应铅丝石笼的网格大小,保证连接点的牢固度和可靠性。
4. 铅丝石笼的安装应先铺设基础接触层,再按照设计要求进行安装固定,每层之间应有标志线进行对齐,保证整个工程的一致性。
5. 铅丝石笼的表面应进行防腐处理,常用的方法有镀锌、喷涂防腐漆等。
铅丝石笼的连接点和焊接点处应进行特殊防腐处理,确保铅丝石笼的使用寿命。
以上是对铅丝石笼规范的详细介绍,明确了铅丝石笼的材料要求、尺寸规格以及施工方法等,为铅丝石笼的设计和施工提供了科学依据。
施工单位在进行铅丝石笼工程时应遵循这些规范要求,确保工程的质量和安全性。
