铅丝石笼规格参数

铅丝（格栅）石笼技术要求1 一般要求(1) 承包人应按施工图纸的要求和监理人指示，负责铅丝（格栅）石笼的材料采购、填石、基础和场地清理排水、材料的供应、工程质量的检验和验收等工作，以及提供为完成上述铅丝（格栅）石笼工程所需的全部人工、材料、施工设备和辅助设施等。

(2) 承包人应提交满足ISO-9001质量体系认证的铅丝（格栅）网片材料的出厂合格证明，以及铅丝（格栅）石笼工程施工措施计划和施工工艺，报送监理人批准后，方可施工。

2 材料(1) 铅丝铅丝笼所用铅丝优选高镀锌铅丝，笼体要求韧性强、坚固耐久。

使用年限20年以上。

按铅丝笼不同部位，采用三种规格铅丝。

边框铅丝外径为φ3.5mm，网线铅丝外径为φ2.8mm，水平拉力线、捆结线外径为φ2.2mm。

镀锌量大于240g/m2。

抗拉强度不小于420MPa。

铅丝笼网目尺寸70×90mm。

(2) 格栅格栅采用聚丙烯材料制成，并加碳黑稳定处理，碳黑含量不小于 2.0%，具有100%抗化学降解及抗紫外线和风化的影响，同时抗施工损伤的影响应高于90%。

格栅纵横向肋条间距均为39mm，力学参数不低于表1-1的要求。

表1-1 格栅材料力学性能指标表3 填料铅丝石笼内码放卵石，规格要求单块粒径为150mm~300mm。

格栅石笼内码放块石，规格要求单块粒径为200mm~400mm，石料应采自监理人批准的料场，石料的开采方法应经监理人批准。

砌石材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材，应色泽均匀，石料强度MU50。

4 施工工艺4.1 铅丝石笼本工程采用箱形铅丝笼，单笼长为1m。

铅丝笼整组材料于施工现场组合，用φ2.2mm高镀锌铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔20cm捆结一次，直至底部角端，相邻铅丝笼联接及与面网全边连接，连接方式相同。

上下层石笼应错缝码放。

4.2 格栅石笼(1) 定位：按设计要求用格栅剪切器将土工格栅裁剪成相应尺寸，铺设于指定位置，用U型钉定位牢固。

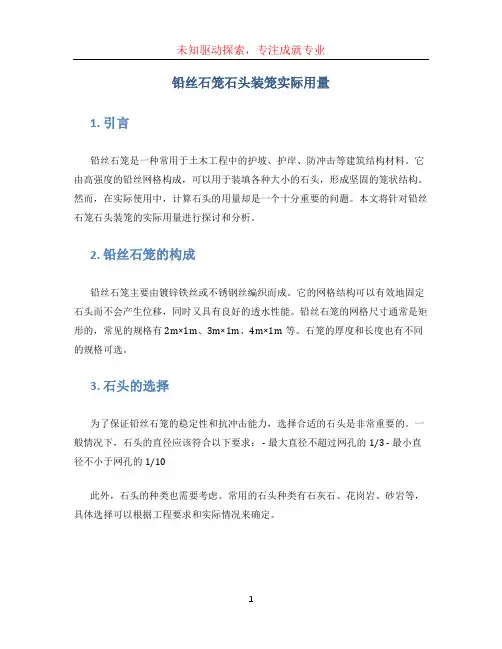

铅丝石笼石头装笼实际用量1. 引言铅丝石笼是一种常用于土木工程中的护坡、护岸、防冲击等建筑结构材料。

它由高强度的铅丝网格构成，可以用于装填各种大小的石头，形成坚固的笼状结构。

然而，在实际使用中，计算石头的用量却是一个十分重要的问题。

本文将针对铅丝石笼石头装笼的实际用量进行探讨和分析。

2. 铅丝石笼的构成铅丝石笼主要由镀锌铁丝或不锈钢丝编织而成。

它的网格结构可以有效地固定石头而不会产生位移，同时又具有良好的透水性能。

铅丝石笼的网格尺寸通常是矩形的，常见的规格有2m×1m、3m×1m、4m×1m等。

石笼的厚度和长度也有不同的规格可选。

3. 石头的选择为了保证铅丝石笼的稳定性和抗冲击能力，选择合适的石头是非常重要的。

一般情况下，石头的直径应该符合以下要求： - 最大直径不超过网孔的1/3 - 最小直径不小于网孔的1/10此外，石头的种类也需要考虑。

常用的石头种类有石灰石、花岗岩、砂岩等，具体选择可以根据工程要求和实际情况来确定。

4. 计算石头的用量为了计算铅丝石笼中石头的用量，我们需要知道以下几个参数： - 铅丝石笼的尺寸：长度、宽度、厚度 - 石头的尺寸：平均直径、最大直径、最小直径 - 石头的密度根据以上参数，可以进行如下计算过程： 1. 计算石笼的体积：体积 = 长度 × 宽度 × 厚度 2. 计算铅丝石笼空间的有效体积占比：假设填充石头的高度占据石笼厚度的80%，则有效体积占比 = 0.8 3. 计算填充石头的体积：填充石头的体积 = 有效体积占比 × 石笼的体积 4. 计算装填石头的重量：重量 = 填充石头的体积 × 石头的密度需要注意的是，石头的密度可以根据实际情况进行调整，通常在设计中会有相应的规定。

5. 示例计算假设有一个3m×1m×0.3m的铅丝石笼，石头的平均直径为20cm，最大直径为30cm，最小直径为10cm。

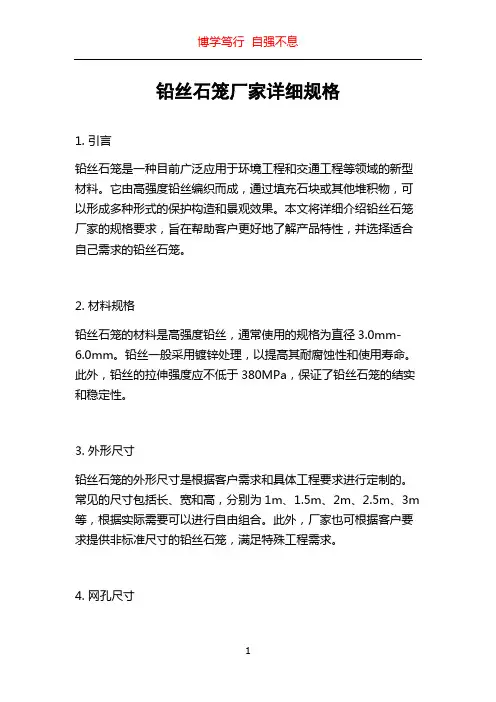

铅丝石笼厂家详细规格1. 引言铅丝石笼是一种目前广泛应用于环境工程和交通工程等领域的新型材料。

它由高强度铅丝编织而成，通过填充石块或其他堆积物，可以形成多种形式的保护构造和景观效果。

本文将详细介绍铅丝石笼厂家的规格要求，旨在帮助客户更好地了解产品特性，并选择适合自己需求的铅丝石笼。

2. 材料规格铅丝石笼的材料是高强度铅丝，通常使用的规格为直径3.0mm-6.0mm。

铅丝一般采用镀锌处理，以提高其耐腐蚀性和使用寿命。

此外，铅丝的拉伸强度应不低于380MPa，保证了铅丝石笼的结实和稳定性。

3. 外形尺寸铅丝石笼的外形尺寸是根据客户需求和具体工程要求进行定制的。

常见的尺寸包括长、宽和高，分别为1m、1.5m、2m、2.5m、3m 等，根据实际需要可以进行自由组合。

此外，厂家也可根据客户要求提供非标准尺寸的铅丝石笼，满足特殊工程需求。

4. 网孔尺寸网孔是铅丝石笼的一个重要参数，它直接影响到石笼的填充物是否稳定，并决定了石笼的使用寿命。

常见的网孔尺寸有50mm×50mm、75mm×75mm、100mm×100mm等。

一般情况下，较小的网孔尺寸可以提供更高的填充物稳定性，但会增加铅丝石笼的制作难度和成本。

5. 铅丝石笼重量铅丝石笼的重量取决于其尺寸和网孔尺寸。

一般来说，铅丝石笼的单位面积重量应不少于270g/㎡，确保其具有足够的结实性和稳定性。

客户可以根据需要选择不同规格的铅丝石笼，满足工程的要求。

6. 包装和运输铅丝石笼在包装和运输过程中需要注意保护，以确保产品的完好无损。

厂家通常采用塑料薄膜包装，将铅丝石笼堆叠在一起并用捆扎带固定。

在运输过程中，应采取适当的措施，如避免剧烈振动和碰撞，以防止产品的变形和损坏。

7. 使用范围铅丝石笼可以广泛应用于各种工程，如防护工程、景观工程、环境绿化工程等。

它可以用于岸堤护坡、滨海堤防、河道整治、土方坡面的防护等场所。

由于其坚固耐用、透水性好和施工方便等特点，铅丝石笼在工程中得到了广泛的认可和应用。

高镀锌铅丝石笼护底、险工段护砌施工方案(1)材料线材：为锌-10％铝-稀土合金线材。

网箱：1000×1000×500mm 和 1000×1000×1000mm网面丝径为Φ2.6mm，框丝为Φ3.2mm，网面与网箱之间用C型扣件连接，使用扣件能使结构更稳定，每25~30cm 处用一个环扣。

(2)高镀锌铅丝石笼护底、险工段护砌施工方法①基面处理：按设计断面准确放线，确定清基范围。

将基面内的树根、杂草、淤泥、垃圾等杂物清除干净后压实，压实密度不小于93% （或按施工图规定），并铺设250g/m2土工布，锚固长度500mm。

铅丝石笼护砌与基槽工作面部位回填素土，压实系数不小于93%。

②捆扎铅丝笼：用φ2.2mm 高镀锌铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔20cm 捆结一次，直至底部角端，相邻铅丝笼联接及与面网全边连接，连接方式相同。

上下层笼箱应错缝码放。

③绑扎完笼箱以后内填卵石粒径100~200mm，卵石要分层填筑，完工后封盖前，应使用较小的卵石料找平上平面，然后将铅丝石笼封盖，用铅丝绑扎牢固。

(3)铅丝石笼工程质量检查①铅丝石笼所用铅丝、石料和网片、网箱规格必须符合实际要求，铅丝应由有资质的质检部门检验合格方可进场使用。

②铅丝石笼工程填筑前进行测量放样成果的检查和基础面开挖清理质量的检查和验收，按本技术规范相关内容执行。

③在铅丝石笼进厂及填筑过程中，按规定对工程的各项材料指标和填筑质量进行检查和验收。

④铅丝（格栅）石笼的轮廓线、表面平整度、充填密实度等项目的检查和验收。

⑤表面平整度：允许偏差±30mm；铺料厚度不小于规定厚度的10%，也不得超厚。

⑥铅丝石笼网箱内装排卵石要密实，大石在外，小石在内，大石排紧，小石排严。

铅丝石笼箱装成后外形方正，扎口结实，不开口，不漏石。

(4)安全保证①工人进场以后，应进行铅丝石笼施工专项安全技术交底。

铅丝石笼规范铅丝石笼是一种常见的土工材料，用于土石体护坡、防护工程等。

为了保证施工效果和工程质量，有关部门和工程单位发布了一系列的规范和标准，对铅丝石笼的材质、规格、施工方法等进行了明确规定。

下面是对铅丝石笼规范的详细介绍：一、材料要求：1. 铅丝石笼的网格材料应采用Q235钢丝加工制作而成，表面镀锌处理，厚度不得小于3mm，最小张力不低于2000N/m。

2. 铅丝石笼的填料材料应选择经筛分过的天然石块或人工石块，不得使用劣质碎石或含有腐蚀性物质的砂石。

3. 铅丝石笼的连接件应采用镀锌钢索，每个连接点至少有3个焊点，焊点不得少于6个，并用防腐涂料处理。

二、尺寸规格：1. 铅丝石笼的网格尺寸一般为6cm×6cm，最大允许不超过10cm×10cm，网孔形状应为正六边形，并保持网孔的均匀性。

2. 铅丝石笼的外形尺寸应按照设计要求参照国家标准进行确定，铅丝石笼的宽度、高度和长度应根据实际工程情况确定。

三、施工要求：1. 铅丝石笼的制造应采用机械加工方式，保证网格的平整度和牢固度。

焊接点的位置应在网格的内部，避免外露。

2. 铅丝石笼的填充应均匀，填充石块应紧密，不得有空隙。

填充石块应先选用较大的石块填充，然后逐渐往中间填入较小的石块。

填充过程中要保证笼体的形状不变，不得变形。

3. 铅丝石笼的连接件的安装应按照设计图纸的要求进行，连接件的长度应适应铅丝石笼的网格大小，保证连接点的牢固度和可靠性。

4. 铅丝石笼的安装应先铺设基础接触层，再按照设计要求进行安装固定，每层之间应有标志线进行对齐，保证整个工程的一致性。

5. 铅丝石笼的表面应进行防腐处理，常用的方法有镀锌、喷涂防腐漆等。

铅丝石笼的连接点和焊接点处应进行特殊防腐处理，确保铅丝石笼的使用寿命。

以上是对铅丝石笼规范的详细介绍，明确了铅丝石笼的材料要求、尺寸规格以及施工方法等，为铅丝石笼的设计和施工提供了科学依据。

施工单位在进行铅丝石笼工程时应遵循这些规范要求，确保工程的质量和安全性。

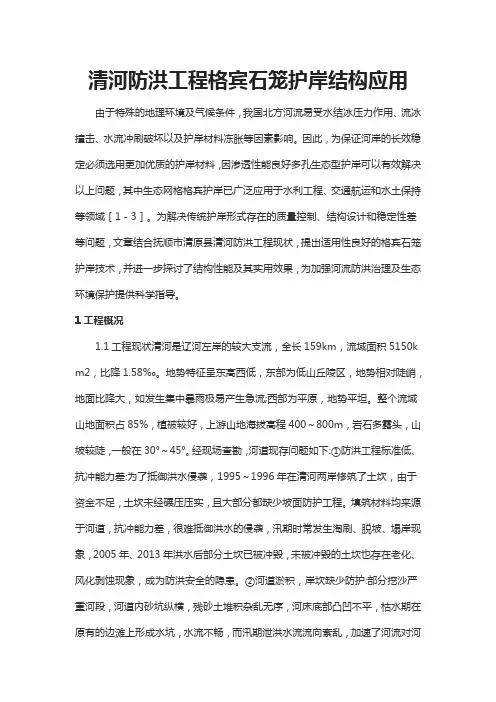

清河防洪工程格宾石笼护岸结构应用由于特殊的地理环境及气候条件，我国北方河流易受水结冰压力作用、流冰撞击、水流冲刷破坏以及护岸材料冻胀等因素影响。

因此，为保证河岸的长效稳定必须选用更加优质的护岸材料，因渗透性能良好多孔生态型护岸可以有效解决以上问题，其中生态网格格宾护岸已广泛应用于水利工程、交通航运和水土保持等领域［1－3］。

为解决传统护岸形式存在的质量控制、结构设计和稳定性差等问题，文章结合抚顺市清原县清河防洪工程现状，提出适用性良好的格宾石笼护岸技术，并进一步探讨了结构性能及其实用效果，为加强河流防洪治理及生态环境保护提供科学指导。

1工程概况1.1工程现状清河是辽河左岸的较大支流，全长159km，流域面积5150k m2，比降1.58‰。

地势特征呈东高西低，东部为低山丘陵区，地势相对陡峭，地面比降大，如发生集中暴雨极易产生急流;西部为平原，地势平坦。

整个流域山地面积占85%，植被较好，上游山地海拔高程400～800m，岩石多露头，山坡较陡，一般在30°～45°。

经现场查勘，河道现存问题如下:①防洪工程标准低、抗冲能力差:为了抵御洪水侵袭，1995～1996年在清河两岸修筑了土坎，由于资金不足，土坎未经碾压压实，且大部分都缺少坡面防护工程。

填筑材料均来源于河道，抗冲能力差，很难抵御洪水的侵袭，汛期时常发生淘刷、脱坡、塌岸现象，2005年、2013年洪水后部分土坎已被冲毁，未被冲毁的土坎也存在老化、风化剥蚀现象，成为防洪安全的隐患。

②河道淤积，岸坎缺少防护:部分挖沙严重河段，河道内砂坑纵横，残砂土堆积杂乱无序，河床底部凸凹不平，枯水期在原有的边滩上形成水坑，水流不畅，而汛期泄洪水流流向紊乱，加速了河流对河底的侵蚀，严重影响河道安全泄洪;此外，河道泥沙淤积较为严重，给防洪安全带来一定的隐患，也影响农田灌溉和排水。

因此，为保护沿岸的农田免受洪涝灾害的威胁，缓解防洪压力，有效解决河流侵蚀冲刷问题，进一步促进河流生态环境保护，必须对该河段实施防洪治理。

10.8 土工石笼袋工程10.8.4 施工工艺(1) 笼网编制及铺设本工程采用箱形铅丝笼，单笼长、宽均为1m，笼深0.5m。

铅丝笼整组材料于施工现场组合，用φ2.2mm高镀锌铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔20cm捆结一次，直至底部角端，相邻铅丝笼联接及与面网全边连接，连接方式相同。

上下层石笼应错缝码放。

基础及下部结构验收后可进行铅丝笼铺设，铅丝笼与下层采用错层对中布置。

底面采用φ2.2mm高镀锌铅丝双股捆结，每20cm捆结一次，确保铅丝笼网间连接紧密。

(2) 土石笼袋与铅丝笼网组合土石笼袋与铅丝笼网组合时需于袋口处先拉高10cm以上回折至笼外用铅丝捆结于边框，然后使用工具把土石笼袋底部四方平均撑开。

并用φ2.2mm高镀锌双股铅丝穿透土石笼袋在边框每25cm捆结一次，使土石笼袋与铅丝笼网组合牢固。

在高1/2处用φ2.2mm高镀锌双股铅丝作为拉力线贯穿立面网片。

(3) 土石料装填结合工程的挖填平衡，装填土料选用当地土。

装填前，拉起水平拉力线，将相对立面网片拉紧防止装填后膨胀，分两次装填，每填高1/2，用长80cm、宽80cm的铁片夯实（或利用挖土机作业）。

其装填土石料须高于石笼10cm。

避免装填后产生不平整现象。

(4) 封盖土石笼袋封盖前，应使用较小土石料，将预留10cm袋口折回，再以粘扣带粘合，并以铁棒先行固定角端，再结扎边框线与石笼网封盖。

10.8.5 土工石笼工程质量检查(1) 土工石笼工程所用高镀锌石笼及土工织布按本章有关条款规定进行质量检查，合格后方可进场使用。

(2) 土工石笼工程装填前进行测量放样成果的检查验收。

(3) 在土工石笼工程捆结、填筑过程中，按本节的规定对工程的各项材料捆结作业和填筑质量进行检查和验收。

10.9 砂砾料砂砾料应具有连续级配，最大粒径不大于50mm，含砾量40%~60%，小于0.5mm粒径含量小于5%，回填砂砾料相对密度不小于0.70。

五、铅丝石笼施工1、材料要求（1）石笼技术要求笼体边框铅丝外径直径、抗拉强度、铅丝笼网目尺寸应符合设计要求；铅丝石笼按照要求进场后进行复试、合格，才能使用。

成型网箱误差、网孔规格应符合要求。

采用单体连接而成，单体与单体用连接材料（扎丝）连接起来，形成一个整体结构，箱内填充块石的网箱结构。

网面不得有破洞、断丝和锈蚀，锌层无露底。

（2）石材技术要求块石的规格要求、单块粒径应符合要求，要求石质坚硬，抗冲性强，耐腐蚀，抗风化的新鲜岩石，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，严禁使用风化石、垃圾石。

2、铅丝石笼施工（1）铅丝石笼组装铅丝石笼由铅丝笼和石料组成，规格为应按设计及图纸要求施工。

本工程采用箱形铅丝笼，铅丝笼材料施工现场组合，用高镀锌铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔200mm困结一次，直至底部角端。

（2）铅丝石笼定位组装连接人工将组装好的铅丝石笼运到施工作业面，按照每一排铅丝石笼的位置线将铅丝石笼依次就位，排与排间铅丝笼应相互错开1/2笼体。

相邻铅丝石笼的边框用高镀锌铅丝单根缠绕成双股、从角端开始每200mm 依次连接，面网纵横方向每200mm全部连接，连接方式相同。

间隔网与网身应呈90º相交，经绑扎形成长方形或正方形网箱；绑扎用的钢丝必须与网线同材质；每道绑扎必须是双股线并绞紧。

（3）网箱组或网箱的各种网片交接处绑扎同时必须符合以下要求：间隔网与网身的四处交角各绑扎一道；间隔网与网身交接处，每间隔20cm 绑扎一道；相邻网箱组的上下框线或折线，必须每隔20cm绑扎一道；相邻网箱组的网片结合面每平米绑扎不少于2处；在绑扎相邻边框线下角一道时，如下方有网箱组，必须将下方网箱一并绑扎，以求连成一体。

3、石料填充施工基槽验收合格、格宾验收合格后，即可安放格宾网入槽。

入槽时，格宾网箱必须按桩示线位依次安放到位，按要求联成网箱组后即可填充石料。

（1）石料由装载机运至施工作业面。

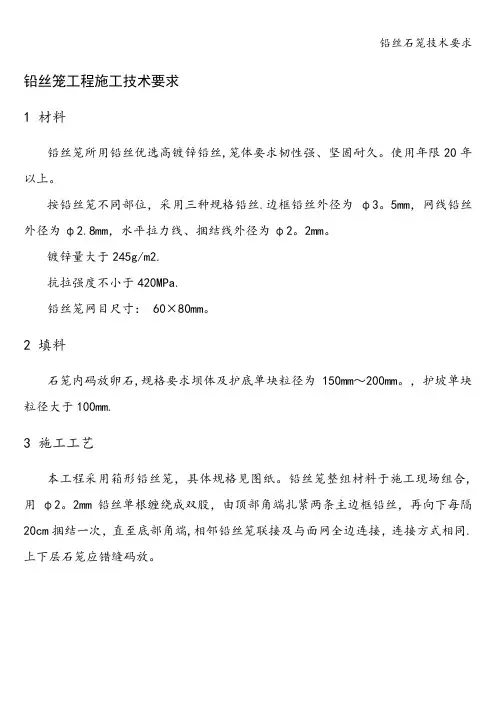

铅丝石笼技术要求铅丝笼工程施工技术要求
1 材料
铅丝笼所用铅丝优选高镀锌铅丝,笼体要求韧性强、坚固耐久。

使用年限20年以上。

按铅丝笼不同部位，采用三种规格铅丝.边框铅丝外径为φ3。

5mm，网线铅丝外径为φ2.8mm，水平拉力线、捆结线外径为φ2。

2mm。

镀锌量大于245g/m2.
抗拉强度不小于420MPa.
铅丝笼网目尺寸： 60×80mm。

2 填料
石笼内码放卵石,规格要求坝体及护底单块粒径为150mm～200mm。

，护坡单块粒径大于100mm.
3 施工工艺
本工程采用箱形铅丝笼，具体规格见图纸。

铅丝笼整组材料于施工现场组合,用φ2。

2mm铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔20cm捆结一次，直至底部角端,相邻铅丝笼联接及与面网全边连接，连接方式相同.上下层石笼应错缝码放。

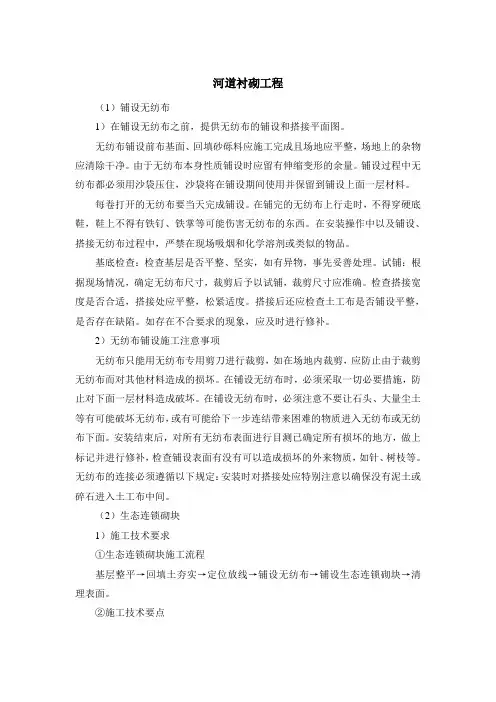

河道衬砌工程（1）铺设无纺布1）在铺设无纺布之前，提供无纺布的铺设和搭接平面图。

无纺布铺设前布基面、回填砂砾料应施工完成且场地应平整，场地上的杂物应清除干净。

由于无纺布本身性质铺设时应留有伸缩变形的余量。

铺设过程中无纺布都必须用沙袋压住，沙袋将在铺设期间使用并保留到铺设上面一层材料。

每卷打开的无纺布要当天完成铺设。

在铺完的无纺布上行走时，不得穿硬底鞋，鞋上不得有铁钉、铁掌等可能伤害无纺布的东西。

在安装操作中以及铺设、搭接无纺布过程中，严禁在现场吸烟和化学溶剂或类似的物品。

基底检查：检查基层是否平整、坚实，如有异物，事先妥善处理。

试铺：根据现场情况，确定无纺布尺寸，裁剪后予以试铺，裁剪尺寸应准确。

检查搭接宽度是否合适，搭接处应平整，松紧适度。

搭接后还应检查土工布是否铺设平整，是否存在缺陷。

如存在不合要求的现象，应及时进行修补。

2）无纺布铺设施工注意事项无纺布只能用无纺布专用剪刀进行裁剪，如在场地内裁剪，应防止由于裁剪无纺布而对其他材料造成的损坏。

在铺设无纺布时，必须采取一切必要措施，防止对下面一层材料造成破坏。

在铺设无纺布时，必须注意不要让石头、大量尘土等有可能破坏无纺布，或有可能给下一步连结带来困难的物质进入无纺布或无纺布下面。

安装结束后，对所有无纺布表面进行目测已确定所有损坏的地方，做上标记并进行修补，检查铺设表面有没有可以造成损坏的外来物质，如针、树枝等。

无纺布的连接必须遵循以下规定：安装时对搭接处应特别注意以确保没有泥土或碎石进入土工布中间。

（2）生态连锁砌块1）施工技术要求①生态连锁砌块施工流程基层整平→回填土夯实→定位放线→铺设无纺布→铺设生态连锁砌块→清理表面。

②施工技术要点铺设前检查基础平整情况，基底为原状土应密实均匀，土质基底压实度≥90%。

基础为回填土时，回填后压实取样检验基础质量，压实系数≥0.90。

严格按照设计图纸要求，控制砌块护砌顶高程和护砌砌块排列形式。

连锁砌块护坡铺砌至顶高程后设压顶，连锁砌块与压顶之间和压顶与压顶之间采用M10砂浆找平。
