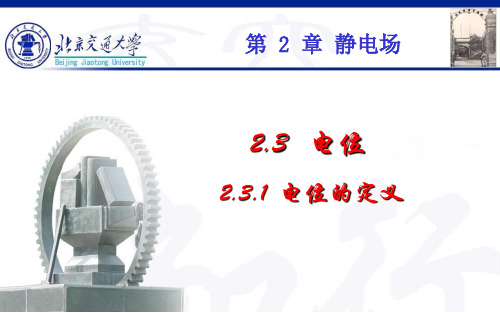

第 2 章静电场2.3 电位2.3.1 电位的定义一. 电位的引入标量电位的物理意义:∵ ∇⨯E = 0 ∴ 可令 E = -∇Φ E 和Φ的 微分关系 式中负号表示电场强度的方向从高电位指向低电位。
)()(d d d d d )(d )(d B A l l l A BAB A B A B A B A Φ-Φ=Φ-=Φ-=∙Φ-∇=∙Φ-∇=∙=⎰⎰⎰⎰⎰l a l l E l E ⎰∙=-=B AB A AB ΦΦU d A 、B 两点之间电位差: 将单位点电荷从 A 点移到 B 点电场力所作的功:取 ΦB = 0，则A 点电位定义为电位的物理意义：将单位点电荷从当前点移到参考点 电场力所作的功。
当电荷分布已知时，可求出场中任一点的电位：E 和Φ的 积分关系1. 点电荷： ⎰⎰=∙=B B R R R R R RR qR qΦ2020d 4d 4πεπεl a C R q R R qB +=-=004)11(4πεπεl E ⎰∙=-BA B A ΦΦd ⎰∙=参考点A A Φl E d2. 体电荷： C R Φ+'=⎰τπετρ04d 3. 面电荷： C RS ΦS S +'=⎰04d περ4. 线电荷： C R l Φl l +'=⎰04d περC 与零电位点的选取有关。
电位参考点的选择原则场中任意两点的电位差与参考点无关。
同一个物理问题，只能选取一个参考点。
电荷分布在有限区域时，选择无穷远处为参考点； 电荷分布在无穷远区时，选择有限远处为参考点。
工程上多用大地、机壳为参考点。
二.电力线与等位线（面）∙ E 线：曲线上每一点切线方向应与该点电场强度E的方向一致，若d l是电力线的长度元，E矢量将与d l方向一致，故电力线微分方程E ld0⨯=∙在静电场中电位相等的点连成的线（曲面）称为等位线（面），即等位线(面)方程: C,(,Φ)yx=z当取不同的C 值时，可得到不同的等位线（面）。
