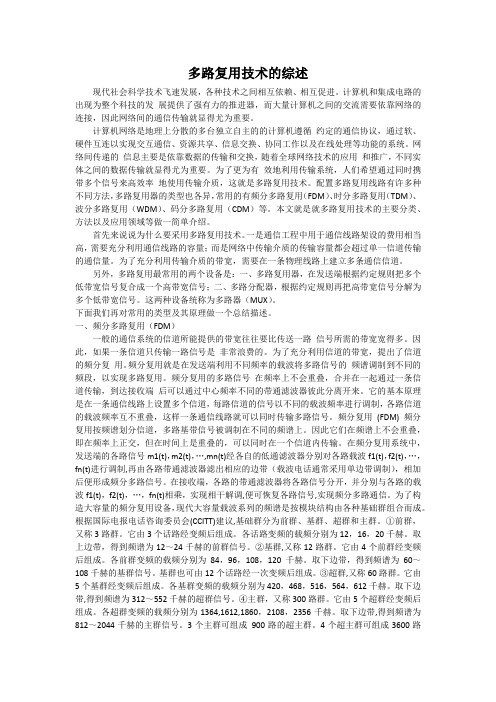

多路复用技术的综述现代社会科学技术飞速发展,各种技术之间相互依赖、相互促进。
计算机和集成电路的出现为整个科技的发展提供了强有力的推进器,而大量计算机之间的交流需要依靠网络的连接,因此网络间的通信传输就显得尤为重要。
计算机网络是地理上分散的多台独立自主的的计算机遵循约定的通信协议,通过软、硬件互连以实现交互通信、资源共享、信息交换、协同工作以及在线处理等功能的系统。
网络间传递的信息主要是依靠数据的传输和交换,随着全球网络技术的应用和推广,不同实体之间的数据传输就显得尤为重要。
为了更为有效地利用传输系统,人们希望通过同时携带多个信号来高效率地使用传输介质,这就是多路复用技术。
配置多路复用线路有许多种不同方法,多路复用器的类型也各异,常用的有频分多路复用(FDM)、时分多路复用(TDM)、波分多路复用(WDM)、码分多路复用(CDM)等。
本文就是就多路复用技术的主要分类、方法以及应用领域等做一简单介绍。
首先来说说为什么要采用多路复用技术。
一是通信工程中用于通信线路架设的费用相当高,需要充分利用通信线路的容量;而是网络中传输介质的传输容量都会超过单一信道传输的通信量。
为了充分利用传输介质的带宽,需要在一条物理线路上建立多条通信信道。
另外,多路复用最常用的两个设备是:一、多路复用器,在发送端根据约定规则把多个低带宽信号复合成一个高带宽信号;二、多路分配器,根据约定规则再把高带宽信号分解为多个低带宽信号。
这两种设备统称为多路器(MUX)。
下面我们再对常用的类型及其原理做一个总结描述。
一、频分多路复用(FDM)一般的通信系统的信道所能提供的带宽往往要比传送一路信号所需的带宽宽得多。
因此,如果一条信道只传输一路信号是非常浪费的。
为了充分利用信道的带宽,提出了信道的频分复用。
频分复用就是在发送端利用不同频率的载波将多路信号的频谱调制到不同的频段,以实现多路复用。
频分复用的多路信号在频率上不会重叠,合并在一起通过一条信道传输,到达接收端后可以通过中心频率不同的带通滤波器彼此分离开来。
单片机中多路复用器的接口设计与数据处理方法概述多路复用器(Multiplexer)是一种常用的数字电路元件,用于将多个输入信号中的一路选择转发到输出端。
在单片机中,多路复用器通常用于信号的输入和输出,实现数据的传输和处理。
本文将重点介绍单片机中多路复用器的接口设计与数据处理方法。
多路复用器的接口设计在单片机系统中,多路复用器通常被用于将多个外部设备连接到单片机的输入/输出引脚上,通过选择合适的通道将信号输入单片机,并通过指定的协议进行数据的传输。
在设计多路复用器的接口时,需要考虑以下几个方面:1. 引脚数量:根据系统的需求确定多路复用器的输入和输出引脚的数量。
通常情况下,多路复用器的输入引脚数目应与系统中连接的外部设备的信号数目相匹配,并选择适当的输出引脚数量。
2. 通道选择:多路复用器内部有多个通道,用于选择输入信号中的一路进行输出。
通常使用一个控制信号(例如引脚或者寄存器)来选择所需的通道。
可以通过编程来改变选择的通道,从而实现不同设备的数据传输。
3. 协议选择:根据系统的通信要求,选择适当的通信协议。
常用的通信协议包括串行通信(如UART、SPI和I2C)和并行通信。
根据协议的特点,来确定多路复用器的接口电平以及通信时序。
数据处理方法在单片机系统中,多路复用器不仅用于数据的输入和输出,还需要对输入的数据进行处理和解析。
以下介绍几种常见的数据处理方法:1. 数据解析:当从外部设备接收到数据时,需要解析数据的格式和含义。
可以通过读取数据的特定位或字节来判断数据类型,并根据需要进行相应的处理。
例如,对于传感器数据,可能需要将原始数据转换为实际物理量(如温度或压力)。
2. 数据校验:为了保证数据的准确性和完整性,在数据传输过程中可以添加校验位或校验算法,用于验证数据的正确性。
常见的校验算法包括CRC(循环冗余校验)和奇偶校验。
通过对接收到的数据进行校验和比较,可以判断数据是否正确传输。
3. 数据处理算法:根据系统的需求,可以使用不同的数据处理算法来对接收到的数据进行处理。
字节多路转换通道(Byte Multiplexing Channel,简称BMC)是一种用于多路复用的技术,它可以将多个信号通道组合成一个数据通道,以便于数据传输。
BMC 的工作方式如下:
1. 信号通道分离:BMC 将多个信号通道分离出来,并将每个通道的信号转换为数字信号。
2. 数字信号编码:BMC 将分离出的数字信号进行编码,以便于数据传输。
3. 数据通道生成:BMC 将编码后的数字信号组合成一个数据通道,并通过一个传输介质(如电缆、光纤等)进行传输。
4. 数据通道解码:BMC 将接收到的数据通道进行解码,将数字信号转换为分离出的多个信号通道,以便于进行信号处理。
5. 信号通道组合:BMC 将解码后的多个信号通道重新组合成原始信号,以便于进行信号处理。
BMC 技术在计算机系统中被广泛应用,例如在网络通信、数据存储等领域。
它可以有效地提高数据传输的效率,同时也可以节省传输介质的使用。
多路复用器原理
多路复用器(Multiplexer,简称MUX)是一种在数字电路设
计中常用的组合逻辑电路,用于将多个输入信号选择并通过一个输出线路传输。
多路复用器的原理是基于时分复用技术,即将多个输入信号按照一定的顺序进行分时传输,通过短时间内进行多次切换,使得多个输入信号能够共享一条输出线路。
在每一个时钟周期内,多路复用器会根据控制信号选择其中一个输入信号,然后将选中的输入信号通过输出线路传输出去。
多路复用器通常由两部分组成:输入部分和控制部分。
输入部分由多个输入端口构成,每个端口连接一个输入信号。
控制部分根据控制信号控制输入端口的选择。
在每个时钟周期内,控制部分根据输入控制信号的不同,将选中的输入信号通过输出端口发送出去。
多路复用器的输出信号与控制信号之间存在确定的关系。
例如,使用2个控制信号的4:1多路复用器,有4个输入信号端口
和一个输出信号端口。
当控制信号为00时,输入端口0的信
号被选中并通过输出端口发送;当控制信号为01时,输入端
口1的信号被选中并通过输出端口发送;当控制信号为10时,输入端口2的信号被选中并通过输出端口发送;当控制信号为11时,输入端口3的信号被选中并通过输出端口发送。
多路复用器常用于数据信号的选择、数据压缩、数据转换以及
数字信号处理等领域。
它能够提高数据传输的效率和灵活性,并减少线路的使用数量,降低电路复杂度。
多路复用技术的一般形式
多路复用技术:
1. 什么是多路复用技术?
多路复用技术是一种把多个通信信号,比如数据、语音、视频等,转换成为单一
信道,也就是复用一条信道,来实现多路复用,即一条信道同时被多个信号使用,从而节省资源。
2. 多路复用技术的优点:
(1)能够迅速提高信道的利用率;
(2)可以将信号的传输带宽大幅度提高;
(3)能够大大减少信息传输的时延;
(4)实现了传输所需系统的综合化;
(5)提供了一种模块化、可维护替换的结构。
3. 多路复用技术的原理:
原理上来说,多路复用技术有多种实现方式:时分多路复用(TDM)、波分多路复用(FDM)、码分多路复用(CDM)、分组交换(PS)。
其中最常用的两种是时分多路复用和行分多路复用,原理上分别是将时间片、频
率片等分成不同的区域,分别放入其中,就形成多路复用的效果。
4. 目前多路复用技术的应用:
(1)电话网:采用码分多路复用技术,能够通过一条线路实现多台电话机的连接;(2)数据网:采用分组交换技术实现,一条线路依然可以实现多台电脑之间的数据传输;
(3)网络监控:采用FDM和TDM技术实现,一条可以实现多个摄像头的监控;(4)卫星通信:采用CDM和TDM技术实现,通过一条信道实现多种多样的卫
星通信。
5. 多路复用技术的未来发展:
(1)数字电视:将宽带的多路复用技术应用到数字电视上,一条信道可以携带多个频道的信号;
(2)多通道卫星通信:可以实现多通道卫星通信,能够提供更多的服务和改善质量;
(3)光纤网络:采用光纤技术可以实现更高带宽的数据传输;
(4)多址链路技术:在多址链路技术支持下可以实现全双工数据传输,提高传输数据量和效率。
多通道网络KVM切换器方案1、系统概述KVM是键盘(Keyboard)、显示器(Video)、鼠标(Mouse)的缩写。
KVM技术的核心思想是:通过适当的键盘、鼠标、显示器的配置,实现系统和网络的集中管理和提供起可管理性,提高系统管理员的工作效率,节约机房的面积,降低网络工程和服务器系统的总体拥有成本,避免使用多显示器产生的辐射,营建健康环保的机房。
利用KVM多主机切换系统,就可以通过一套KVM在多个不同的主机或服务器之间进行切换了。
RETON KVM切换器中多通道系列KVM可以为机房管理人员提供贴心的服务器远程管理方案,实现无人机房式的管理方式。
多通道系列KVM可针对已连接的服务器实现BIOS级的控制,只要机房管理人员和多通道系列KVM之间的网络互通,就可以对任意地点的设备进行管理,如同机房管理人员身处机房工作站旁边一样。
通过以上的管理模式,不仅实现无人机房的管理,更可以加快响应速度,缩短停机时间,提高机房维护的效率和可用性。
多通道系列KVM装置自带WEB接口,用户可以透过IP网络,用Internet Explorer等浏览器进行访问和控制。
多通道系列KVM配合机房后台远程集中管理系统软件能提高强大的、可扩展的管理解决方案,用户登录一个界面就可以对所有已连接的机房后台工作站进行集中访问和控制。
机房后台远程集中管理系统软件提供了安全的访问验证、一主多备的故障切换系统、时间提醒等特点,并且可以管理IP串口管理设备、IP电源管理设备,实现对各个机房里所有后台工作站的远程集中管理。
多通道系列KVM装置交换机提供多种型号,适用于不同机房环境,其中包括16端口、32端口、64端口,并具备2、4、8个用于远程访问的数字通道。
2、系统特点1、结构:1个本地用户,2/4/8个IP网络远程用户,控制16/32/64台服务器的数字式KVM设备面板上对应每个服务器端口在均有1个状态指示灯,同时具备电源状态指示灯、网络状态指示灯。
复用器系统负载解结方法我们知道在实际的应用中,当用户不希望通过 RC方式,与其它设备进行交互时,一般采用多路复用器来解决。
但是复用器具有不同的应用场景,所以在实际的应用过程中会遇到不同的问题。
例如,当系统对多路复用器不友好时,可能会采用多路复用器,这种情况下可以通过双路复用器或者单路复用器来实现。
那么双路复用器该如何解决呢?在单路复用器中,有一个复用器需要与其他设备进行交互来实现复用的功能,即用复用器作为 RC端设备与其他设备进行交互,通过 RC端设备实现复用功能,后再通过 RC端设备进行负载与其他设备的交互获取结果,进而实现系统对多个设备的复用功能。
在单路复用器中,有一个复用器作为 RC端设备进行负载操作;同时还有一只负责交互操作的硬件,即 STORE (Software Testing Assistant, STA),它可以将整个系统中多个负载进行有效管理。
对于单路重启需求比较大的场合或者使用RC端设备比较多时可以采用两只复用器实现负载解结。
但是对于很多有特殊要求或者使用多路复用时需要两只复合器进行负载管理的场合不建议使用两只复用器实现负载解结(需要配置相关接口)。
在单路复用器中如果使用两只复合器可以实现多路复用和并发数据同步处理。
一、 STORE接口的设置STORE (Software Testing Assistant, STA)是一只由硬件、网络协议、软件及操作系统组成的硬件控制器。
通常用来控制多个复用器并同时进行交互。
下面我们介绍一下 STORE使用方法,以使 STA能够实现多路负载自动化管理,同时不需要其他设备的辅助。
那么 STORE具体执行何种操作呢?首先是通过配置 STORE设备访问方式,通过配置 STORE硬件(见图1)来实现控制负载与外部网络连接的方式。
通过配置 STORE设备访问方式如下:将单路复用器 IP地址设置为 TLD为0000~0120。
通过配置 STORE地址来控制连接方式:使用 STORE地址将各负载连接到相同的 STO口上,然后将相应站点上每个站点传输过来的数据映射到对应 STO口上,最后通过 STORE对 SAT口所传递而来的数据进行相应处理。
多路复用系统的多通道单转换器架构解决方案
如今的电力管理和工业自动化应用常常需要将多个传感器的测量数据送到本地的嵌入式处理器来实时处理,这些嵌入式处理器则针对特定应用的需求进行了优化。
正如本文所讨论的那样,先进的混合信号soc的演变有助于推进电力行业向固态计量变迁,与此同时还降低了成本并通过多相多通道处理技术改进了防止篡改读数的功能。
目前,这些相同的基础性混合信号soc架构还在为更低成本、更高性能的能量管理、过程控制和工业自动化应用提供更有效的解决方案。
早期的固态电表设计要用多片ic来完成所需的功能组合。
例如,一个微控制器负责管理和控制任务,同时由多个a/d转换器处理计量功能。
随后是进一步的集成,大的电表制造商独立地开发了专有的asic 来处理a/d转换。
然而,新的计量需求的持续演变再加上竞争压力使依赖固定功能asic与通用微控制器组合的缺点及不灵活性暴露无遗。
伴随着高集成度混合信号soc设计的问世,电表设计出现了一个大跃进,电表制造商获得了实现高性能、低成本计量应用的单芯片可编程解决方案,同时仍然为产品的差异化提供了充分的机会。
除了单芯片soc集成的固有好处外,获得成功的一个关键因素是混合信号a/d转换和多通道集成功能的设计。
例如,teridian公司的71m651x架构中的专利技术single converter technology(单转换器技术)使用了一个21位的二阶δ-∑型a/d转换器,它最多可处理7
路模拟输入并有一个可编程计算引擎(ce)。
这个32位的ce接收并处理来自该21位a/d转换器的所有传感器数据,而且它的运行独立于负责更高级系统管理和外部接口任务的片上8位微控制器内核。
这种功能的划分使得混合信号计量子系统可以提供高速度、高可靠性和出色的动态量程,同时没有外部中断的负担或不必要的处理额外开销(参见图1)。
业界的经验已经表明,与为每个通道专门分配一个a/d转换器的架构相比,多路复用的系统一般能提供最低的成本。
不过,多路复用的系统是采用开关电路来扫描许多条输入通道,轮流采样每条通道以便由单一的a/d转换器来处理有关数据。
多路复用向系统设计人员提供了增益的一致性、偏置的一致性,降低了通道之间的串扰,因而是一种设计灵活和成本较低的解决方案。
一个多路复用的方法尤其适合于具有多个独立输入信号但其性质类似的应用,如电力测量和许多工业自动化应用,包括过程控制传感器测量和电机控制。
一个关键的需求就是保存各个通道之间的相位信息,以便使一个多路复用系统中的ce能对不同通道完成“同步”测量。
此外,与为每个通道专门分配单独的a/d转换器的架构相比,单转换器技术提供了较低的通道之间串扰,这是电力测量应用中的一个关键优势。
混合信号、多通道soc架构的固有灵活性可被充分用于实现各种高级计量功能,从1相/2输入的基本住宅电力计量一直到3相/7输入的高端商用电力表。
它可以通过编程补偿内部和/或外部温度波动并支
持有功功率、无功功率、rms和其它测量功能,几乎涉及各种传感器输入的任意组合,包括电阻分路器、电流变压器或rogowski线圈。
图1:teridian的71m651x架构是一个典型的多路复用系统
这种灵活性使得仪表制造商和电力供应公司进一步降低成本,它们可以让智能计量引擎充分利用较低成本的传感器技术。
例如,在多相计量中,电流变压器已经普遍用于中性线电流测量以检测窃电状况,而rogowski线圈可以作为一种首选的解决方案,因为它不使用一个金属芯,对磁窃电的抵抗力相对要强,成本也比带屏蔽的电流变压器要便宜大约20%。
rogowski线圈的缺点在于其差分输出必须用电子方式整合以提供所需的电流读数,在过去这样做必需昂贵的附加外部电路。
由于这些功能现在可以由一个可编程的ce进行内部处理和实现,因此业界正经历着一个成本剧减的时期,其做法就是用rogowski线圈实现防窃电功能。
这对于在发展中国家运营的供电企业来说是一个主要的优势,例如在中国、印度、俄罗斯、东欧和南美,用电的迅速增长和窃电带来的风险必须一并解决。
可编程、多通道的混合信号soc架构的固有灵活性还使得它成为
实现各种各样其它应用的理想架构。
例如,一个自动反馈控制回路的建立很容易通过连接来自一个或多个测量功率、压力、位置、振动、流量、温度或湿度传感器的输入并把其输出连接到一个过程控制器来实现,如可编程逻辑控制器(plc)、运动控制器或工业自动化系统中常见的其它控制系统。
还可以通过对soc的内部计算引擎编程来补偿传感器输入的特殊波动,使得该系统可以为特定的测量进行优化。
通过把该器件连接到一个负载单元,它可以作为一个既考虑商业及工业成本问题又满足精度需求的均衡器。
另一个重要的应用是把该器件用作一个“电子接合单元”,其实现方法是编程确定其开关阈值和延迟属性并监测电力线瞬间干扰。
该器件可用在工业电力线断路器中,保护工业制造和封装设备。
总而言之,采用基于soc的智能混合信号、多通道可编程器件已经刺激计量应用的功能、特性迈向一个新的台阶,成本也得到进一步的降低。
目前,相同的基础芯片级架构已准备好为改进工业自动化和控制创造全新的机会。
