几种常见的尾纤接头

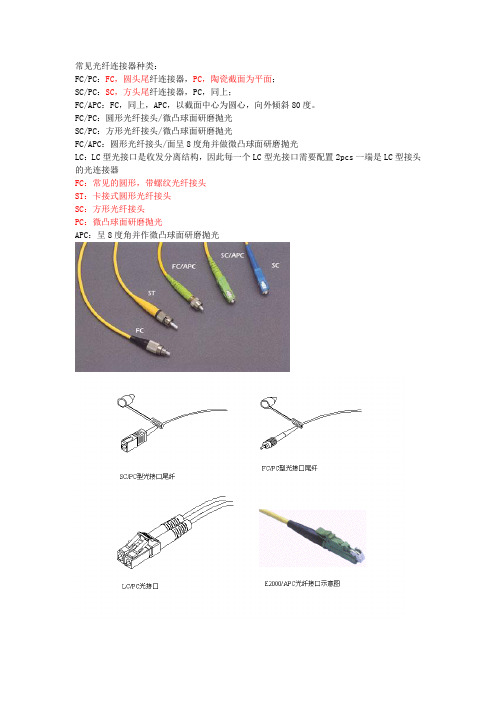

常见光纤连接器种类：
FC/PC：FC，圆头尾纤连接器，PC，陶瓷截面为平面；
SC/PC：SC，方头尾纤连接器，PC，同上；
FC/APC：FC，同上，APC，以截面中心为圆心，向外倾斜80度。

FC/PC：圆形光纤接头/微凸球面研磨抛光
SC/PC：方形光纤接头/微凸球面研磨抛光
FC/APC：圆形光纤接头/面呈8度角并做微凸球面研磨抛光
LC：LC型光接口是收发分离结构，因此每一个LC型光接口需要配置2pcs一端是LC型接头的光连接器
FC：常见的圆形，带螺纹光纤接头
ST：卡接式圆形光纤接头
SC：方形光纤接头
PC：微凸球面研磨抛光
APC：呈8度角并作微凸球面研磨抛光。

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

图解常见尾纤型号光纤这东西有时候挺烦人得，总结了常用得几种光纤接头。

1、上面这个图就是LC到LＣ得，ＬC就就是路由器常用得ＳF Ｐ,miｎi GBＩC所插得线头.2、ＦＣ转ＳＣ，FC一端插光纤步线架,ＳC一端就就是ｃatａlyst 也好,其她也好上面得GＢIC所插线缆。

3、ＳT到FＣ，对于10Ｂａｓe－Ｆ连接来说,连接器通常就是SＴ类型,另一端FC连得就是光纤步线架。

4、Sc到Sc两头都就是GBIＣ得5、SＣ到LC，一头ＧBIＣ,另一头MIＮI-GBIＣ各种光纤接口类型介绍！各种光纤接口类型介绍光纤接头ﻫFC 圆型带螺纹（配线架上用得最多）SＴ卡接式圆型SC 卡接式方型(路由器交换机上用得最多)ﻫPＣ微球面研磨抛光ﻫAPC 呈8度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为8850上有用）ﻫ光纤模块:一般都支持热插拔,ﻫＧBIＣGigａＢｉtrａte Interｆace Cｏnveｒｔer，使用得光纤接口多为ＳC或ＳT型ﻫSＦP 小型封装GBIC，使用得光纤为ＬＣ型使用得光纤：单模: L ,波长１310 单模长距LH 波长1310,1550ﻫ多模：SＭ波长850SX／LＨ表示可以使用单模或多模光纤————－－--——－——－—－－-－—-－—－-—-－---－-—-—-——－－—－—－---——-—－—－-－—-—-———－--—－－—--——－——-－ﻫ在表示尾纤接头得标注中，我们常能见到“ＦC/PC",“SC/PＣ"等,其含义如下“/"前面部分表示尾纤得连接器型号ﻫ“ＳC”接头就是标准方型接头，采用工程塑料,具有耐高温,不容易氧化优点。

传输设备侧光接口一般用ＳC接头“LC"接头与SC接头形状相似，较SC接头小一些。

ﻫ“FC”接头就是金属接头，一般在OＤF侧采用，金属接头得可插拔次数比塑料要多。

在表示尾纤接头得标注中，我们常能见到“FC/PC”,“SC／PC”等,其含义如下“/"前面部分表示尾纤得连接器型号ﻫ“ＳC”接头就是标准方型接头,采用工程塑料,具有耐高温，不容易氧化优点。

光纤尾纤型号有哪些光纤尾纤又可称为尾线，常常被用于光纤终端盒内，用以连接其他光缆纤芯。

由于尾纤应熔接其他光缆，它有一端应是纤芯断头，而只有另一端才有连接头。

但大家可不要小看这个小小的接头，光是它的多种类型就已经让不少人感到苦恼了。

接下来，店铺就将向大家介绍光纤尾纤型号。

光纤尾纤的常见型号有ST(卡接式圆型)、SC(卡接式方型)、PC(微球面研磨抛光)、FC型(圆型带螺纹)等等。

光纤尾纤型号——FC型光纤尾纤由日本研制的FC型光纤尾纤是以Ferrule Connector的缩写命名的，这代表着着它采用了金属套、螺丝扣分别来对其外部进行加强、紧固。

作为连接器，FC型光纤尾纤的结构简单，操作十分容易上手，即使是新手也方便操作。

但其重大的不足就是它容易被微尘干扰，从而产生菲涅尔反射，大大削弱了插入损耗和回波回波损耗性能。

后来采用了球面的插针改进其对接端面后，才是这一性能得到改善。

光纤尾纤型号——SC型光纤尾纤这种光纤尾纤也是由日本研发，与FC型连接器采用了一样尺寸、结构的插针与耦合套筒，但它采用了矩形的外壳，并使用插拔销闩式来对结构进行紧固。

SC型光纤连接器拥有不少的优点，包括价格经济、能抗压、介入损耗波动小、操作简易等。

光纤尾纤型号——PC型光纤尾纤PC型光纤尾纤最被常用于电信营运设备中，它的特点是平的接头平面。

其中有一个特殊的种类为APC，被应用在广电与早期的CATV，尾纤头的端面略带倾角，这种微小的细节改动就能改善电视信号的质量。

还有一种尾纤类型为UPC型尾纤，由于它的衰耗小于常规的PC 型尾纤，因此被用于有特殊需求的设备(如一些ODF架的内部跳纤)。

光纤尾纤型号——SC型光纤尾纤除了插入损耗小外，SC型还具有重复性好、互插性能好、稳定性好等其他优点。

还需说明的是，大家也许还会看到以上型号的组合，如SC-PC、SC-FC等，这意味着光线两端都装上连接器插头，这种则被称为光纤连接器而非光纤尾纤。

不知道看了以上的介绍，大家对光纤尾纤的分类有没有更清楚，还是被它弄得更糊涂了呢?小编想提醒大家的是，不同类型的尾纤接头拥有不同的性能，适用于连接不同的设备，大家可千万不要弄错了!。

光纤尾纤的种类
光纤尾纤是一种把光纤连接到光电设备的重要组件。

根据不同的应用需求和接口类型，光纤尾纤可以分为多种不同类型。

常见的光纤尾纤类型包括：SC、FC、ST、LC等。

其中，SC尾纤是最常用的一种，它采用扭转锁定方式，易于安装和拆卸，适用于大部分光纤连接场合。

FC尾纤则采用螺纹锁定方式，适用于高要求的光纤网络连接。

ST尾纤采用插入式连接，适用于大部分网络连接和数据传输。

LC尾纤则是一种小型化的光纤尾纤，适用于高密度光纤连接的场合。

除此之外，还有一些特殊用途的光纤尾纤类型，例如MPO/MTP 尾纤，它是一种多芯光纤连接器，适用于高速数据中心网络连接。

另外还有一些特殊材料制成的光纤尾纤，如银线尾纤、铜线尾纤等，可以提高信号传输的速度和稳定性。

总的来说，不同种类的光纤尾纤适用于不同的应用场合，选择合适的尾纤类型可以提高数据传输的效率和可靠性。

- 1 -。

1 ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC 连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

FC、ST、SC、LC接口区别光纤跳线（又称光纤连接器）是指光缆两端都装上连接器插头，用来实现光路活动连接，除此之外提到的尾纤是只有一端装有连接器插头的光纤。

在安防监控工程中，我们会经常用到光纤跳线，比如连接光纤终端盒与光纤收发器或连接光模块、光设备与光设备的对联、光纤传输线路的跳接等。

安防工程中，我们常用的光纤跳线基本上有四种接口方式FC、ST、SC、LC。

一般光纤跳线都是一根光纤线每侧带一个接头，那么这四种接头相互组合会有多少种呢？16种？对吗？你再仔细想想，有没有重复的？请看下图：上图中，颜色一致的是同一种，就好比FC-SC与SC-FC是一种一样。

实际工作中，光纤跳线有单模、多模（50/125\62.5/125）、OM3、OM4、OM5、MPO、皮线光纤跳线等，再加上光纤跳线长度有1米、2米、3米、5米、10米、20米、50米等任意长度均可定制。

单模光纤跳线单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短离较短。

OM3光纤跳线“OM” stand for optical multi-mode，即光模式，是多模光纤表示光纤等级的标准。

不同等级传输时的带宽和最大距离不同，因此所运用的场景也不同，选对合适的光纤跳线有利于节省成本、提高效率。

OM3与OM4是表示多模光纤等级的标准，因此OM4光纤跳线是OM3光纤跳线的一种发展方向更优的状态。

OM4多模万兆光纤跳线OM3是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，光纤传输距离可以达到300m；OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。

OM5多模万兆光纤跳线OM5光纤跳线最开始被称为宽带多模光纤跳线，它是TIA和IEC 定义的光纤跳线新标准，纤径为50/125μm，与OM3和OM4光纤跳线相比，OM5光纤跳线可以用于更高带宽的应用。

ST、SC、FC、LC光纤接头区别ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF 侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

尾纤和光电转换器常用的尾纤头有FC,SC和ST三种。

① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)以前的模拟视频光端机多是这个接口这是一路视频单纤收发器。

一对收发器配2根尾纤。

② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)目前我们常用的数字视频和以太网网络交换机都是这个接口比如NTW-12002AS（单模10/100M双纤20KM收发器），等光纤收发器有单纤和双纤之分,一对收发器就要配2根或4根尾纤③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

ST头插入后旋转半周有一卡口固定。

目前我们常用的四星电子PFB-FIB-S(标配ST光纤接头),光纤型总线连接器就是这种接口。

这个以前是双纤，现在厂家升级以后用单纤。

我们在下单采购终端盒时若要厂家配齐SC法兰时，因盒子这端是SC接口，那我们就要采购SC-SC尾纤对应以太网光纤收发器，SC-ST尾纤对应四星电子光纤总线连接器。

尾纤数量按采购的收发器对数乘以二来计算。

若采购的终端盒是要尝尽配齐FC法兰，因盒子这端是FC接口，那我们就要采购FC-SC尾纤对应以太网收发器，FC-ST尾纤对应四星电子收发器。

尾纤数量按采购的收发器对数乘以二来计算熔接光纤具体步骤是--拨皮--裸露部分最少需要约2公分--戴焊接保护管--酒精擦拭玻璃纤维--对称放入加热熔接器--关闭热熔接器盖--按屏幕显示焊接进度操作。

所以溶解光纤需要设备：光纤熔接机，可是故障探测仪器（红光源），横向切割刀鹰嘴钳，焊接保护管，工业酒精，脱脂棉，米勒钳，纤芯切割刀等。
