天线系统及配件介绍

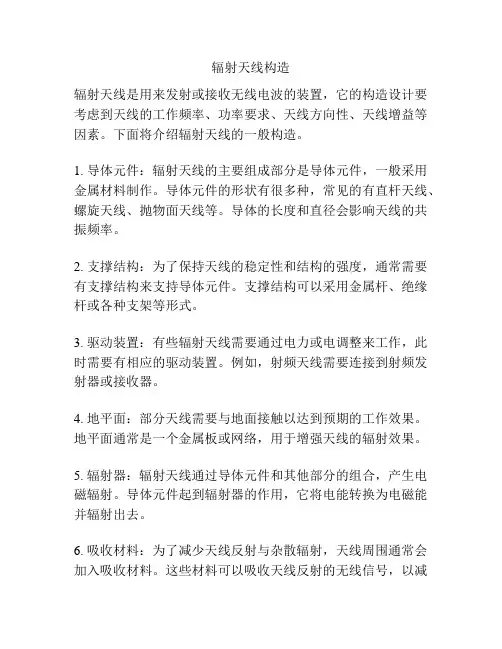

辐射天线构造
辐射天线是用来发射或接收无线电波的装置，它的构造设计要考虑到天线的工作频率、功率要求、天线方向性、天线增益等因素。

下面将介绍辐射天线的一般构造。

1. 导体元件：辐射天线的主要组成部分是导体元件，一般采用金属材料制作。

导体元件的形状有很多种，常见的有直杆天线、螺旋天线、抛物面天线等。

导体的长度和直径会影响天线的共振频率。

2. 支撑结构：为了保持天线的稳定性和结构的强度，通常需要有支撑结构来支持导体元件。

支撑结构可以采用金属杆、绝缘杆或各种支架等形式。

3. 驱动装置：有些辐射天线需要通过电力或电调整来工作，此时需要有相应的驱动装置。

例如，射频天线需要连接到射频发射器或接收器。

4. 地平面：部分天线需要与地面接触以达到预期的工作效果。

地平面通常是一个金属板或网络，用于增强天线的辐射效果。

5. 辐射器：辐射天线通过导体元件和其他部分的组合，产生电磁辐射。

导体元件起到辐射器的作用，它将电能转换为电磁能并辐射出去。

6. 吸收材料：为了减少天线反射与杂散辐射，天线周围通常会加入吸收材料。

这些材料可以吸收天线反射的无线信号，以减
少对其他设备的干扰。

辐射天线的构造旨在最大限度地提高天线的效果和性能。

通过合理设计和优化，可以获得特定频率范围内的高增益、高方向性和低辐射损耗的辐射天线。

同时，天线的尺寸、形状和材料的选择也会对天线的电磁性能和机械稳定性产生影响。

总之，辐射天线的构造要素包括导体元件、支撑结构、驱动装置、地平面、辐射器和吸收材料。

通过合理的设计和优化，辐射天线可以实现高效、高增益的无线通信。

WLAN天线各种天线介绍1 什么是天线WLAN作为一项无线技术，其信号以电磁波形式在空气中传播。

而能够有效的向空间中某个方向辐射电磁波，或者能从空间某特定方向接收电磁波的器件，我们称之为天线。

天线是发射和接收电磁波的设备，是WLAN的基础。

2 天线相关技术点2.1 振子当导线上有交变电流流动时，就可以形成电磁波的辐射。

辐射的能力与导线的长短和形状有关。

如图1 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，电场就散播在周围空间，因而辐射增强。

通常将此装置称为振子。

两臂长度相等的振子叫做对称振子，对称振子是一种经典的、迄今为止使用最广泛的天线。

每臂长度为四分之一波长、的振子，称半波对称振子，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

图2：半波对称振子组成的经典天线2.2 方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

垂直放置的半波对称振子具有平放的“面包圈” 形的立体方向图。

在振子的轴线方向上辐射为零，最大辐射方向在水平面上；在水平面上各个方向上的辐射一样大。

若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈” ，把信号进一步集中到在水平面方向上。

也可以利用反射板可把辐射能控制到单侧方向平面反射板放在阵列的一边构成扇形区覆盖天线。

下面的水平面方向图说明了反射面的作用------反射面把功率反射到单侧方向，提高了增益。

2.3 增益天线通常是无源器件，它并不放大电磁信号。

天线的增益是指：将天线辐射的电磁波进行聚束以后，比起理想的参考天线，在输入功率相同的条件下，在空间同一点上接收功率的比值。

增益定量地描述了一个天线把输入功率集中辐射的程度。

一般，增益的定义是：增益＝输出功率（W）/输入功率（W），是一个无量纲参数。

dB是增益取对数底再乘以10的结果：增益（dB）＝10×log（增益）。

天线结构分类天线是一种用于接收和发送无线信号的装置，广泛应用于通信、广播、雷达等领域。

根据其结构和工作原理的不同，天线可以分为多种类型。

本文将从天线结构的角度介绍几种常见的天线分类。

一、按天线结构分类1. 线性天线线性天线是最常见的一种天线，其结构通常由一根导体构成，如直线天线、折线天线等。

直线天线是最简单的一种天线，常见的有偶极子天线、单极子天线等。

折线天线则是由多段导体组成，可以增加天线的长度和增益。

2. 环形天线环形天线是由一个或多个环形导体构成的天线，如圆环天线、螺旋天线等。

环形天线具有较宽的工作频带和较好的方向性，广泛应用于通信和雷达系统中。

3. 阵列天线阵列天线是由多个天线元件组成的天线系统，可以通过控制每个天线元件的相位和振幅来实现波束的形成和指向性的控制。

阵列天线具有高增益、高方向性和抗干扰能力强的特点，被广泛应用于通信、雷达和卫星通信等领域。

4. 反射天线反射天线是通过反射器将无线信号聚焦到天线元件上的一种天线结构，常见的有抛物面天线、半波子天线等。

反射天线具有较高的增益和较好的方向性，被广泛应用于卫星通信和雷达系统中。

5. 型宽天线型宽天线是一种具有较宽工作频带的天线，常见的有短偶极子天线、螺旋天线等。

型宽天线具有较好的频率响应和宽带性能，在通信和雷达系统中得到广泛应用。

二、不同结构天线的特点和应用1. 线性天线通常具有较简单的结构和较低的成本，适用于短距离通信和移动通信系统中。

偶极子天线常用于无线电通信、电视和移动通信系统。

2. 环形天线由于其较宽的工作频带和较好的方向性，适用于多频段通信和雷达系统中。

圆环天线常用于电子对抗和无线电测向系统。

3. 阵列天线由于其高增益和抗干扰能力强的特点，适用于远距离通信和雷达系统中。

阵列天线常用于卫星通信、雷达和无线电测向系统。

4. 反射天线由于其较高的增益和较好的方向性，适用于卫星通信和雷达系统中。

抛物面天线常用于卫星通信和微波通信系统。

汽车天线汽车天线是车辆上用来接收无线电信号的装置，它在汽车中扮演着至关重要的角色。

无论是收听广播、接收GPS导航信号、或者连接车载电话系统，汽车天线都扮演着连接车辆和外部世界的桥梁。

汽车天线的类型根据功能和形式的不同，汽车天线可以分为几种类型：1.天线棒：这种天线一般安装在车辆的车顶上，用来接收广播和AM/FM调频电台发射的信号。

天线棒通常是车辆外观上的一部分，具有一定的装饰作用。

2.GPS天线：GPS天线主要用于接收全球定位系统（GPS）发送的卫星信号，从而实现车辆的导航功能。

这种天线通常安装在车辆的后视镜或者挡风玻璃附近。

3.天线分离器：一些车辆可能会采用天线分离器的设计，将天线分为不同的部分，比如GPS分离器、AM/FM分离器等，以实现更好的信号接收效果。

汽车天线的原理汽车天线的工作原理主要基于无线电波接收的原理。

当无线电波通过天线，会在天线上产生感应电流，进而被传输到车辆的电路系统中。

电路系统会将这些接收到的信号转换成声音、图像或数据传输，从而实现不同的功能。

天线的长度和形状会影响到它对不同频段的无线电波的接收效果。

如天线棒的长度通常被设计为特定的倍数，以适应特定的频段。

汽车天线的维护和保养为了保持汽车天线的良好工作状态，需要定期进行维护和保养。

以下是一些维护汽车天线的方法：•定期清洁天线表面，以确保良好的接收效果。

•检查天线连接部分是否松动，如果松动应及时固定。

•避免车辆撞击或刮擦天线，以免损坏。

结论汽车天线是汽车中不可或缺的部件，它承担着接收无线电信号的重要职责。

正确地选择和维护汽车天线，能够保证车辆在各种情况下都能正常接收信号，从而提升驾驶体验。

准确了解汽车天线的种类和工作原理，有助于更好地使用和维护汽车天线，让其在车辆运行中发挥最佳效果。

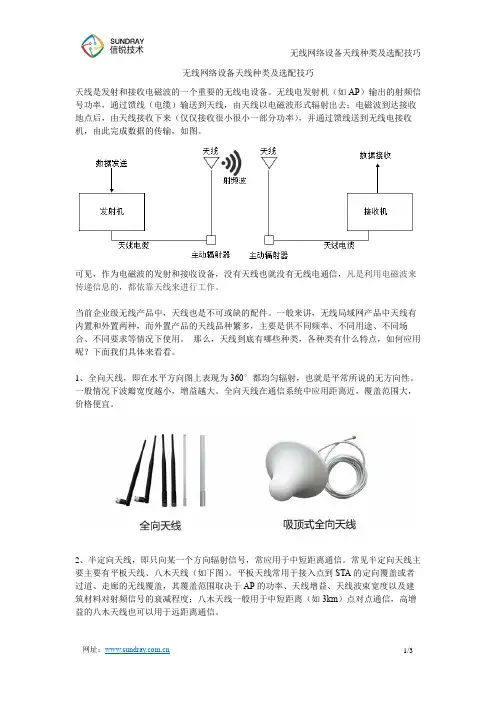

无线网络设备天线种类及选配技巧天线是发射和接收电磁波的一个重要的无线电设备。

无线电发射机（如AP）输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去；电磁波到达接收地点后，由天线接收下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机，由此完成数据的传输，如图。

可见，作为电磁波的发射和接收设备，没有天线也就没有无线电通信，凡是利用电磁波来传递信息的，都依靠天线来进行工作。

当前企业级无线产品中，天线也是不可或缺的配件。

一般来讲，无线局域网产品中天线有内置和外置两种，而外置产品的天线品种繁多，主要是供不同频率、不同用途、不同场合、不同要求等情况下使用。

那么，天线到底有哪些种类，各种类有什么特点，如何应用呢？下面我们具体来看看。

1、全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性。

一般情况下波瓣宽度越小，增益越大。

全向天线在通信系统中应用距离近，覆盖范围大，价格便宜。

2、半定向天线，即只向某一个方向辐射信号，常应用于中短距离通信。

常见半定向天线主要主要有平板天线、八木天线（如下图）。

平板天线常用于接入点到STA的定向覆盖或者过道、走廊的无线覆盖，其覆盖范围取决于AP的功率、天线增益、天线波束宽度以及建筑材料对射频信号的衰减程度；八木天线一般用于中短距离（如3km）点对点通信，高增益的八木天线也可以用于远距离通信。

半定向天线的另外一个优点是可以安装在墙壁的高处，并向下倾斜对准需要覆盖的区域。

由于信号几乎不会从半定向天线的后侧泄露出去，因此半定向天线可以提供良好的垂直覆盖。

全向天线不具备这个优点，因为如果天线的一端向下倾斜，则另一端会向上翘起。

3、高度定向天线仅在点对点通信中使用，一般用于提供两栋建筑物之间的网络桥接。

在所有类型的天线中，高度定向天线的波束宽度最为狭窄和集中。

高度定向天线分为抛物面天线和栅格天线两类。

从外观上看，抛物面天线类似于安装在屋顶的数字卫星电视天线，栅格天线类似于烧烤使用的烤架。

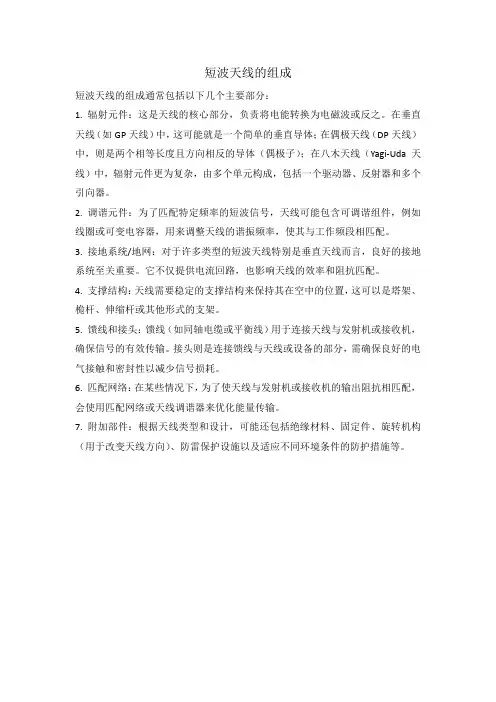

短波天线的组成
短波天线的组成通常包括以下几个主要部分：
1. 辐射元件：这是天线的核心部分，负责将电能转换为电磁波或反之。

在垂直天线（如GP天线）中，这可能就是一个简单的垂直导体；在偶极天线（DP天线）中，则是两个相等长度且方向相反的导体（偶极子）；在八木天线（Yagi-Uda天线）中，辐射元件更为复杂，由多个单元构成，包括一个驱动器、反射器和多个引向器。

2. 调谐元件：为了匹配特定频率的短波信号，天线可能包含可调谐组件，例如线圈或可变电容器，用来调整天线的谐振频率，使其与工作频段相匹配。

3. 接地系统/地网：对于许多类型的短波天线特别是垂直天线而言，良好的接地系统至关重要。

它不仅提供电流回路，也影响天线的效率和阻抗匹配。

4. 支撑结构：天线需要稳定的支撑结构来保持其在空中的位置，这可以是塔架、桅杆、伸缩杆或其他形式的支架。

5. 馈线和接头：馈线（如同轴电缆或平衡线）用于连接天线与发射机或接收机，确保信号的有效传输。

接头则是连接馈线与天线或设备的部分，需确保良好的电气接触和密封性以减少信号损耗。

6. 匹配网络：在某些情况下，为了使天线与发射机或接收机的输出阻抗相匹配，会使用匹配网络或天线调谐器来优化能量传输。

7. 附加部件：根据天线类型和设计，可能还包括绝缘材料、固定件、旋转机构（用于改变天线方向）、防雷保护设施以及适应不同环境条件的防护措施等。

04天线介绍范文天线是一种能够收集、发射或传导电磁波的装置。

它是通信系统中不可或缺的组成部分，用于无线电、雷达、导航、卫星通信等领域。

不同类型的天线适用于不同的频率和应用，它们的设计和性能对通信质量和传输速率有着重要影响。

天线的主要功能是将电磁波从自由空间中捕获或辐射出去。

当作为接收天线时，电磁波首先遇到天线并被转换为电信号，然后被传输到接收器进行处理。

当作为发射天线时，电信号被输入到天线中，并被转换为电磁波辐射出去。

天线可以是主动的，即通过电源驱动产生辐射；也可以是被动的，即自由接收电磁波。

根据天线的构造和特性，可以将其划分为多种类型。

以下是其中几种常见的天线类型：1.线性极化天线：线性极化天线是最常见的天线类型。

它们采用线性极化方向来接收和辐射电磁波。

此类天线包括振子天线、偶极子天线和单极天线等。

线性极化天线适用于与其极化方向相同的天线之间的通信，如广播和无线电通信。

2.补偿极化天线：补偿极化天线也称为圆极化天线。

它适用于接收和辐射具有任意极化方向的信号。

补偿极化天线具有均匀的辐射特性，适用于卫星通信、天线阵列和雷达系统等应用。

3.方向性天线：方向性天线具有辐射和接收电磁波的窄波束特性。

它们能够集中能量在特定的方向上，提高通信质量和传输距离。

常见的方向性天线包括定向天线、抛物面天线和阵列天线等。

这些天线适用于远程点对点通信和雷达系统等应用。

4.室内天线：室内天线主要用于室内无线通信覆盖，如Wi-Fi和蓝牙。

它们通常具有小巧的体积和美观的外观，可以方便地安装在办公室、家庭或公共场所。

常见的室内天线类型包括贴片天线、天线线串和天线扫帚等。

5.相控阵天线：相控阵天线是一种由多个天线元件组成的阵列。

它们通过改变不同天线元件的相位和幅度，控制辐射波束的方向和形状。

相控阵天线广泛应用于雷达、卫星通信和无线通信中，具有高速、高效的通信能力。

除了以上介绍的常见天线类型外，还有许多其他类型的天线，如微带天线、折叠天线、天线阵列等。

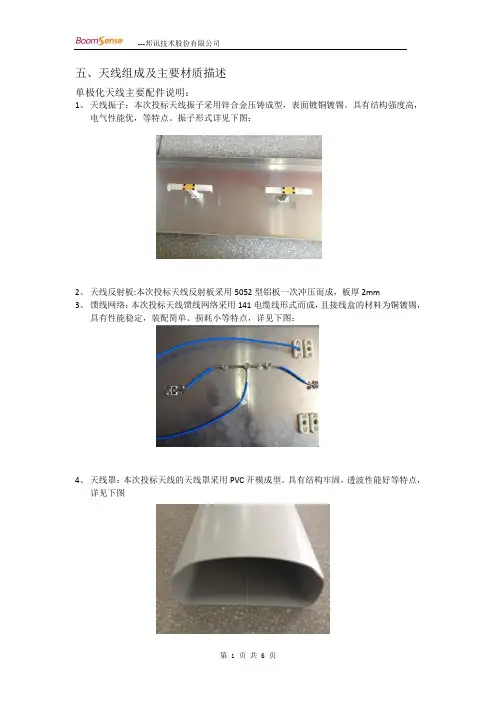

五、天线组成及主要材质描述单极化天线主要配件说明：1、天线振子：本次投标天线振子采用锌合金压铸成型，表面镀铜镀锡。

具有结构强度高，电气性能优，等特点。

振子形式详见下图：2、天线反射板:本次投标天线反射板采用5052型铝板一次冲压而成，板厚2mm3、馈线网络：本次投标天线馈线网络采用141电缆线形式而成，且接线盒的材料为铜镀锡，具有性能稳定，装配简单、损耗小等特点，详见下图：4、天线罩：本次投标天线的天线罩采用PVC开模成型。

具有结构牢固，透波性能好等特点，详见下图全向天线主要配件说明：1、天线振子：本次投标全向天线使用铜振子。

具有结构强度高，电气性能稳定等特点，详见下图：2、天线罩：本次投标全向天线罩为玻璃钢拉挤成型，具有强度高，透波性好，等优点，详见下图：双极化电调天线主要配件说明：1.天线振子：本次投标天线振子采用锌合金压铸成型，表面镀锡。

具有结构强度高，电气性能优，稳定等特点。

振子形式详见下图：2.天线反射板:本次投标天线反射板采用5052型铝板一次冲压而成，板厚2mm3.馈线网络：本次投标天线馈线网络采用141电缆线形式而成，且接线盒的材料为铜镀锡，具有性能稳定、损耗小，装配简单等特点，详见下图：4.天线罩：本次投标天线的天线罩采用玻璃钢挤出成型。

具有结构牢固，透波性能好等特点，详见下图双极化天线主要配件说明：1、天线振子：本次投标天线振子采用锌合金压铸成型，表面镀锡。

具有结构强度高，电气性能优，稳定等特点。

振子形式详见下图：2、天线反射板:本次投标天线反射板采用5052型铝板一次冲压而成，板厚2mm3、馈线网络：本次投标天线馈线网络采用141电缆线形式而成，且接线盒的材料为铜镀锡，具有性能稳定、损耗小，装配简单等特点，详见下图：4、天线罩：本次投标天线的天线罩采用PVC开模成型。

具有结构牢固，透波性能好等特点，详见下图材料参数馈电网络反射板。

天线原理图解天线是无线通信系统中不可或缺的组成部分，它承担着信号的发射和接收任务。

在现代通信技术中，天线的种类繁多，每一种天线都有其特定的工作原理和应用场景。

本文将从天线的基本原理出发，对天线的工作原理进行图解，帮助读者更好地理解天线的工作原理和应用。

首先，我们来了解一下天线的基本结构。

天线一般由天线本体和天线馈电系统组成。

天线本体是天线的主体部分，它负责将电磁波转换为电信号或将电信号转换为电磁波。

而天线馈电系统则是将无线电设备的输出信号传送到天线本体，或者将天线本体接收到的信号传送到无线电设备。

这两部分共同构成了一个完整的天线系统。

其次，我们来了解一下天线的工作原理。

天线的工作原理主要涉及到电磁波的辐射和接收。

当无线电设备向天线馈送电信号时，天线本体将电信号转换为电磁波，并向周围空间辐射出去。

而当天线本体接收到外界的电磁波时，它会将电磁波转换为电信号，再传送到无线电设备。

这就是天线在通信中的基本工作原理。

接下来，我们将通过图解的方式来展示天线的工作原理。

首先，我们用简单的图示来说明天线的辐射和接收过程。

图中将清晰地展示天线本体在辐射电磁波和接收电磁波时的工作状态，帮助读者更直观地理解天线的工作原理。

其次，我们将通过图解来展示不同类型天线的工作原理。

例如，我们可以通过图示来说明定向天线和全向天线在辐射和接收时的工作特点，帮助读者更好地理解不同类型天线的应用场景和工作原理。

最后，我们将通过图解来展示天线在实际应用中的工作原理。

例如，我们可以通过图示来说明天线在无线通信、雷达、卫星通信等领域的具体应用，帮助读者更直观地理解天线在不同场景下的工作原理和作用。

通过以上的图解，相信读者对天线的工作原理已经有了更清晰的认识。

天线作为无线通信系统中的重要组成部分，其工作原理的理解对于我们更好地应用和维护无线通信系统具有重要意义。

希望本文能够帮助读者更好地理解天线的工作原理，为无线通信技术的发展和应用提供一定的帮助。

无线电高度表天线内部结构无线电高度表是飞机上的一种重要仪表，用于测量飞机距离地面的高度。

而无线电高度表的核心部件就是天线，它起到接收和发送信号的作用。

本文将介绍无线电高度表天线的内部结构。

无线电高度表天线通常由两个主要部分组成：天线罩和天线芯。

天线罩是一个外壳，用于保护天线芯并提供固定安装的支撑。

天线罩采用导电材料制成，以实现对电磁波的合适的屏蔽和导向。

常见的材料有金属和碳纤维。

天线芯是无线电高度表天线的核心部件，负责接收和发送信号。

天线芯一般由导电材料制成，以便有效地接收和发送电磁波。

天线芯的形状和结构会根据具体的应用需求而有所不同。

常见的天线芯结构有单极天线、双极天线和多极天线。

单极天线是最简单的一种天线结构，由一个导电杆构成。

它的工作原理是通过导电杆的振动来接收和发送电磁波。

单极天线适用于较低频率的信号接收和发送。

双极天线由两个导电杆构成，呈现出“V”字形。

它的工作原理是通过两个导电杆之间的电场来接收和发送电磁波。

双极天线在一定频率范围内具有较好的性能，适用于中等频率的信号接收和发送。

多极天线由多个导电杆构成，形状和排列方式多种多样。

它的工作原理是通过多个导电杆之间的相互作用来接收和发送电磁波。

多极天线具有较高的增益和较好的方向性，适用于高频率的信号接收和发送。

在无线电高度表天线内部结构中，还有一些辅助部件起到重要的作用。

例如天线座和天线连接器。

天线座是用于安装和固定天线的支撑结构，常见的形式有底座和支架。

天线连接器是用于连接天线和其他设备的接口，常见的类型有同轴连接器和端子连接器。

总结起来，无线电高度表天线的内部结构主要包括天线罩、天线芯以及一些辅助部件。

天线芯是核心部件，负责接收和发送信号，常见的结构有单极天线、双极天线和多极天线。

辅助部件如天线座和天线连接器起到支撑和连接的作用。

这些部件的协同工作，使得无线电高度表能够准确地测量飞机与地面的高度，保证飞行的安全性。

tacan地面台天线的构成
TACAN（Tactical Air Navigation）是一种用于航空导航的系统，它使用地面台
与飞行器上的设备进行通信。

地面台的关键组成部分之一就是天线，它起着接收和发送导航信号的重要作用。

TACAN地面台天线的构成通常包括以下几个部分：
1. 主天线：主天线是TACAN地面台的核心部分。

它负责接收和发送导航信号，具有高灵敏度和较大的接收范围。

主天线通常安装在地面台的塔顶或支架上，以便于获取更好的通信覆盖范围。

2. 辅助天线：辅助天线用于接收和发送备用导航信号，以增加系统的可靠性和
冗余度。

这些天线通常安装在地面台的周围或其他适当位置，以确保无论飞行器的位置如何，都能保持良好的信号连接。

3. 天线控制单元：天线控制单元是负责控制和调节天线工作的设备。

它接收来
自地面台的指令，并相应地调整天线的方向和角度，以确保最佳的信号接收和发送。

4. 天线挂杆：天线挂杆是将天线固定在地面台上的结构。

它通常由耐候性较强
的材料制成，以抵抗风吹雨打和其他自然环境的影响。

这些组成部分共同构成了TACAN地面台天线系统。

通过合理配置和保养，这
些天线可以实现可靠的导航信号传输，为航空器提供准确的导航信息和位置定位。

目录1、总述2、天线结构系统组成及特征2.1 天线座架2.1.1 立柱2.1.2 支座2.1.3 方位及俯仰调节机构2.2 天线反射体2.2.1 天线中心筒2.2.2 单块反射面板2.2.3 背部支撑2.3 馈电系统3、现场安装3.1 总述3.2 安装检查清单3.2.1单块反射面板12块3.2.2立柱装配3.2.3天线骨架3.2.4馈源筒包装3.2.5中心筒包装3.2.6附件箱装3.3运输检查3.4拆箱指南3.4.1设备检查3.4.2注意事项3.5安装程序3.5.1安装座架3.5.1.1立柱安装3.5.2安装天线反射体3.5.2.2座架上安装天线反射体3.5.2.1地面上安装天线反射3.5.3安装馈电系统1、总述3.7米天线系统是由中国无锡华信雷达工程有限责任公司研制的新型卫星通信地球站天线，该天线反射体采用了双修正赋型环焦设计，不仅提高了天线系统的增益降低了电压驻波比，而且很好的控制了天线的旁瓣特性，其技术性能满足国际标准的要求，天线反射体采用了高精度蒙皮拉伸及铆接成形面板工艺，使天线结构简单可靠，安装方便，外形美观大方。

2、天线结构系统组成及特征3.7米天线结构系统主要有三大部分组成：天线座架、天线反射体和馈电系统。

其整体外形图，如图1-1所示（总体外形图）。

2.1天线座架3.7米天线座架是方位―俯仰型座架，主要由立柱、支座、方位调节机构，俯仰调节机构组成参见图2-1（手动座架图）。

2.1.1立柱立柱用Φ300×4.5mm钢管焊接而成，立柱底部用槽钢和角钢焊接成十字架结构，十字架的四只脚直接连接在地面基础上。

2.1.2支座支座由圆筒、钢板焊接后加工而成用M12螺栓连接到立柱的上部，在支座的顶部有两个支耳与天线中心筒通过铰支座连接另有一个铰支座与俯仰调节机构连接，可使天线上下作俯仰运动。

2.1.3方位及俯仰调节机构方位调节机构是装在支座上的方位微调机构，通过此机构可以实现对方位角的微调，以便使天线能准确对准目标(大范围调整可松开支座与立柱连接螺栓进行各方位调整)。

北斗卫星导航天线及配件（一）
★GNSS卫星导航接收天线
作用与功能：
北斗二/GPS卫星导航接收天线用于接收导航信号转发系统转发的导航信号，将无线导航信号转换成电信号，传给实验箱。

特点：
◆全向天线，方便小巧，便于携带，天线底部附有磁盘，可吸附在任何铁制载体上。

◆体积小、重量轻、便于安装、经济实用。

有高稳定度的相位中心，提供灵活的天线安装与放置。

适用范围：
◆各类北斗/GPS手持机、OEM板
◆实验室应用
产品参数：
序号功能参数
1频率1561MHz～1575MHz
2电压驻波比≤1.5
3极化方式右旋圆极化
4天线增益3dB
5放大增益≥28dB
★GNSS卫星导航室外接收天线
作用与功能：
◆授时测量型GPS天线是一种具有优越性能的GPS信号接收放大天线，适用于实验室、基站、塔台、野外测量等对GPS信号接收能力要求较高的场合。

特点：
◆信号接收性能卓越，适应范围广；
◆信号增益和馈线长度可选、灵活的安装与放置。

性能指标：
【接收频率】GPS L1(C/A) 或+GPS L2或+Glonass(L1、L2) （可选）
【输入阻抗】 50Ω
【驻波比】≤1.5：1
【工作电压】3VDC、5VDC、(3～12)VDC（可选）【工作电流】35mA（典型）
【馈线电缆】8至100米（可选）
【电缆线插头形式】 BNC、TNC
【工作温度】-40℃～+65℃
【储存温度】-55℃～+85℃
【重量】450克
【安装方式】金属支架固定
【规格尺寸】高度：76mm，直径：178mm。
