射频连接器的主要类型射频同轴连接器用于传输射频信号，其传输频率范围很宽，可达18GHZ或更高，主要用于雷达、通信、数据传输及航空航天设备。
同轴连接器的基本结构包括：中心导体（阳性或阴性的中心接触件）；内导体外的介电材料，或称为绝缘体；最外面是外接触件，该部分起着如同轴电缆外屏蔽层一样的作用，即传输信号、作为屏蔽或电路的接地元件。
射频同轴连接器可以分为很多种类，以下为常见的几种类型：N型连接器N型连接器（TyPeNconneCtor）,为螺纹连接，可旋转锁定。
它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Pau1Nei11发明，并以Nei11的首字母命名。
N型接头支持的信号频率范围为0到"GHz,增强类型可以达到18GHz。
特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。
BNC连接器BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC的全称是BayonetNutConneCtor（卡扣配合型连接器，这个名称形象地描述了这种接头外形），最初BNC的含义（BayonetNei11-Conce1man）其实是来自于2位发明者，Pau1Nei11-⅛Car1COnCeIman的姓的首字母,Pau1Nei11同时也是N型连接器的发明者。
BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。
BNC接头支持的信号频率范围为0到4GHz。
特性阻抗有2种：50欧姆与75欧姆。
SMA连接器SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。
SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。
SMA的全称是SubMiniatureversionA,于20世纪60年代被发明。

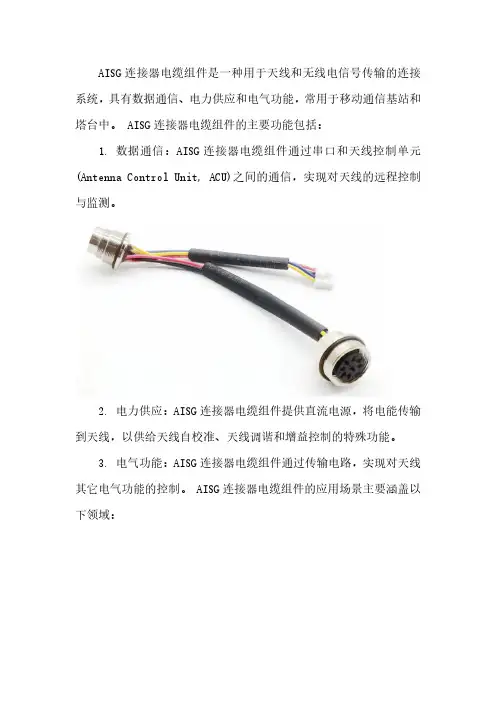

AISG连接器电缆组件是一种用于天线和无线电信号传输的连接系统，具有数据通信、电力供应和电气功能，常用于移动通信基站和塔台中。
AISG连接器电缆组件的主要功能包括：
1.数据通信：AISG连接器电缆组件通过串口和天线控制单元(Antenna Control Unit,ACU)之间的通信，实现对天线的远程控制与监测。
2.电力供应：AISG连接器电缆组件提供直流电源，将电能传输到天线，以供给天线自校准、天线调谐和增益控制的特殊功能。
3.电气功能：AISG连接器电缆组件通过传输电路，实现对天线其它电气功能的控制。
AISG连接器电缆组件的应用场景主要涵盖以下领域：
1.移动通信基站：AISG连接器电缆组件能够通过对移动通信基站天线进行调整，提高天线的性能和覆盖面积，同时实现对基站的远程监测与控制。
这对于保障通信质量和提高通信网络的稳定性非常重要。
2.无线电天线系统：AISG连接器电缆组件也用于无线电天线系
统中，实现对天线的控制、调整和监测，例如在警报器、航空雷达、陆地雷达、航天测控等领域。
总的来说，AISG连接器电缆组件在现代通信技术中扮演着重要角色，为天线的调整、控制与监测提供了可靠的解决方案。
常见天线接头介绍天线是电磁波的一种辐射和接收装置，用于将电磁波的能量从传输介质（如电缆）转化为自由空间中的辐射电磁波，或者将自由空间中的辐射电磁波转化为传输介质上的能量。
天线接头是将天线与其工作频段内的设备连接的接口，它的质量和性能直接影响着天线的工作效果。
1. SMA接头（SubMiniature version A）:SMA接头是一种小型的RF接头，常用于高频应用中，特别适用于微波领域。
它有两种形式，分别称为SMA-J（针）和SMA-K（孔）。
SMA接头的特点是接触可靠、耐腐蚀、可重复连接和可分离。
因此，在频率范围高达18GHz的应用中，SMA接头的使用非常普遍。
2.N型接头:N型接头是一种常用于射频和微波领域的接头。
它具有较大的尺寸，适用于高功率的应用。
N型接头用于频率范围从DC到11GHz的应用，常见于无线通信和广播系统中。
N型接头的特点是抗干扰性好、操作简便、连接牢固可靠。
3. BNC接头（Bayonet Neill–Concelman）:BNC接头是一种常见的低频电子信号接头，常见于低频信号传输和测试仪器中。
BNC接头使用两个固定销子进行连接，因此连接速度快、牢固可靠。
它广泛应用于电视、视频、监控和计算机网络等领域。
4. TNC接头（Threaded Neill–Concelman）:TNC接头是一种在射频和微波领域中常用的连接器。
它是BNC接头的改进型，具有类似的特点，但增加了螺纹连接机构，以提供更牢固的连接。
因此，TNC接头通常用于需要频繁连接和分离的应用中。
5. SMA-APC接头（Angle Polished Connector）:SMA-APC接头是一种应用于光纤通信领域的接头，常用于光纤设备间的连接。
它的光纤接触面经过斜面抛光，可以减少信号的反射损耗，提高光纤连接的质量。
SMA-APC接头具有精确的连接性能和稳定的连接质量，广泛应用于光纤通信系统中。
总结:天线接头是将天线与设备连接的接口，对天线的工作效果有直接影响。
RF同轴连接器结构一、引言RF同轴连接器是一种广泛应用于无线通信、广播电视和雷达等领域的电子连接器。
它能够提供可靠的信号传输和屏蔽效果，是无线通信系统中不可或缺的组成部分。
本文将对RF同轴连接器的结构进行全面、详细、完整且深入地探讨，以便更好地理解其工作原理和应用。
二、RF同轴连接器的基本结构2.1 外导体RF同轴连接器的外导体是连接器的外壳，通常由金属材料制成，如铜、镍合金等。
外导体的主要作用是提供机械强度和电磁屏蔽，保护内部的信号传输线。
2.2 内导体RF同轴连接器的内导体是连接器的中心导体，通常是一根细长的金属导线，如铜线。
内导体的主要作用是传输信号，它位于外导体的中心，并与外导体通过绝缘材料隔离。
2.3 绝缘材料RF同轴连接器的绝缘材料位于内导体和外导体之间，主要用于隔离内外导体，防止信号泄漏和干扰。
常见的绝缘材料有聚四氟乙烯（PTFE）、聚乙烯（PE）等。
2.4 防水密封环为了防止水分和湿气进入连接器内部，RF同轴连接器通常配备防水密封环。
防水密封环位于连接器的外导体和绝缘材料之间，能够有效地阻止水分渗入。
2.5 插入件插入件是RF同轴连接器的重要组成部分，它位于内导体和外导体之间，起到连接和稳定的作用。
插入件通常由绝缘材料制成，具有良好的机械强度和电绝缘性能。
三、RF同轴连接器的工作原理RF同轴连接器的工作原理主要基于电磁场的传输和屏蔽效果。
当信号通过内导体传输时，会在外导体和内导体之间形成一个电磁场，从而实现信号的传输和屏蔽。
3.1 信号传输当信号通过内导体传输时，内导体会产生一个电场，而外导体则会产生一个等大反向的电场。
这两个电场的叠加会形成一个电磁场，从而使信号能够在连接器中传输。
3.2 屏蔽效果RF同轴连接器的外导体能够提供良好的屏蔽效果，阻止外部电磁干扰信号的进入，同时也能防止内部信号的泄漏。
外导体的金属材料能够吸收和反射电磁波，从而保证信号的传输质量。
四、RF同轴连接器的应用领域RF同轴连接器广泛应用于无线通信、广播电视和雷达等领域。
---------------------------------------------------------------最新资料推荐------------------------------------------------------通信各类常用接头介绍各类常用接头介绍--广移分公司技术部（射频篇）一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

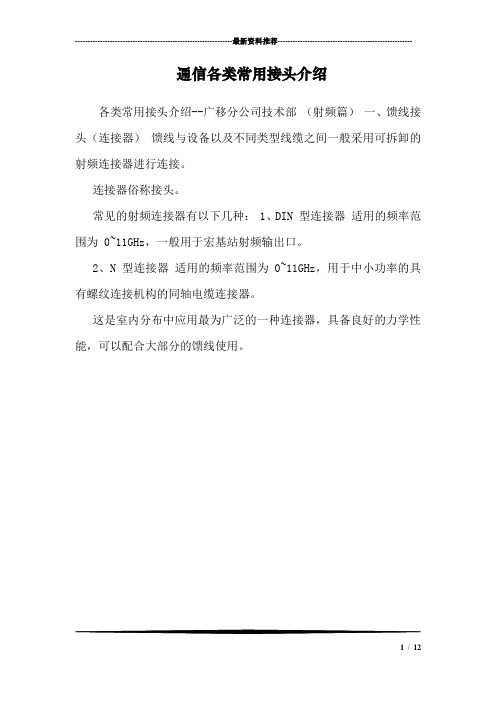

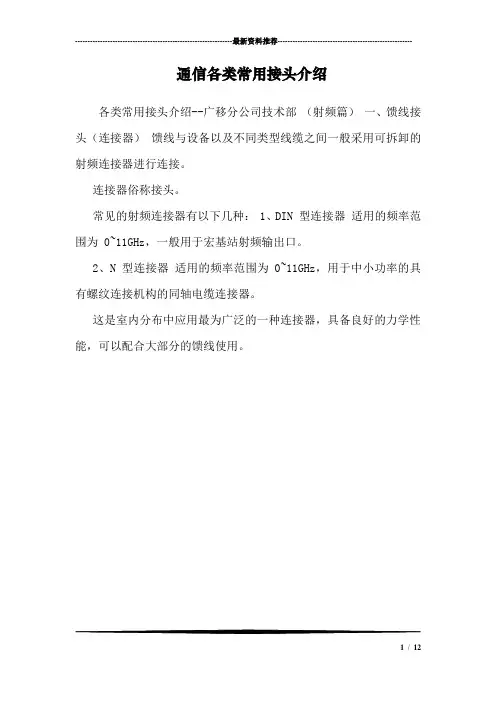

连接器俗称接头。
常见的射频连接器有以下几种： 1、DIN 型连接器适用的频率范围为 0~11GHz，一般用于宏基站射频输出口。
2、N 型连接器适用的频率范围为 0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
1/ 123、BNC/TNC 连接器 BNC 连接器适用的频率范围为 0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC 连接器 TNC 连接器是 BNC 连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为 0~11GHz。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 4、SMA 连接器适用的频率范围为 0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
较长应用于 AP、设备 modem 中的小天线中以及主机内部连线。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

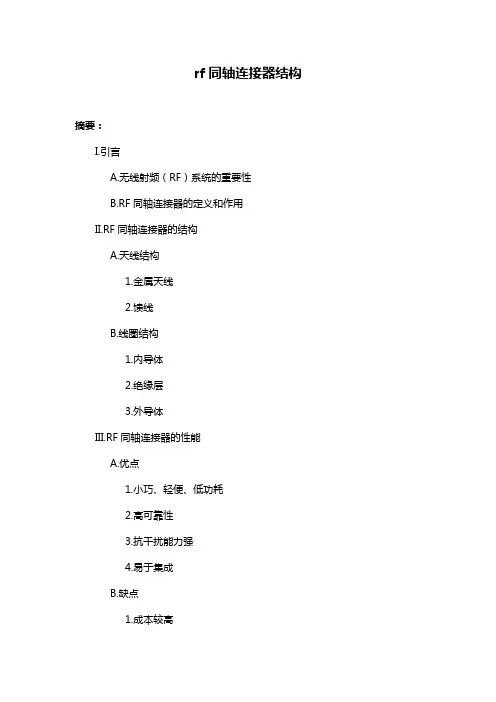

rf同轴连接器结构摘要：I.引言A.无线射频（RF）系统的重要性B.RF同轴连接器的定义和作用II.RF同轴连接器的结构A.天线结构1.金属天线2.馈线B.线圈结构1.内导体2.绝缘层3.外导体III.RF同轴连接器的性能A.优点1.小巧、轻便、低功耗2.高可靠性3.抗干扰能力强4.易于集成B.缺点1.成本较高2.信号传输易受环境影响IV.RF同轴连接器的应用领域A.无线通讯设备B.广播电视和卫星通信C.医疗设备D.军事和航空航天设备V.结论A.RF同轴连接器在现代通信技术中的重要性B.未来发展趋势和挑战正文：随着无线射频（RF）系统的广泛应用，RF同轴连接器成为了无线通信领域中不可或缺的关键元件。
这种连接器主要用于连接天线和射频电路，起到传输高频信号的作用。
接下来，我们将详细介绍RF同轴连接器的结构、性能和应用领域。
首先，我们来了解一下RF同轴连接器的结构。
它主要由两部分组成：天线结构和线圈结构。
天线结构包括一个金属天线和馈线，负责将高频信号从射频电路传输到天线，并接收来自天线的信号。
线圈结构则包括内导体、绝缘层和外导体。
内导体负责传输信号，绝缘层起到隔离内导体和外导体的作用，而外导体则负责连接其他电路。
RF同轴连接器具有许多卓越的性能。
首先，它具有小巧、轻便、低功耗的特点，这使得它非常适合用于便携式设备和远程通信系统。
其次，RF同轴连接器具有高可靠性，能够在各种恶劣环境中长时间稳定工作。
此外，它还具有抗干扰能力强、易于集成等优点。
然而，RF同轴连接器也存在一定的缺点，如成本较高、信号传输易受环境影响等。
RF同轴连接器广泛应用于无线通讯设备、广播电视和卫星通信、医疗设备以及军事和航空航天设备等领域。
在无线通讯设备中，RF同轴连接器可用于连接手机、电视、卫星接收器等设备的天线和射频电路。
在广播电视和卫星通信领域，它可用于连接天线、发射器、接收器等设备。
在医疗设备中，RF同轴连接器可用于连接病人监测设备、手术设备等。

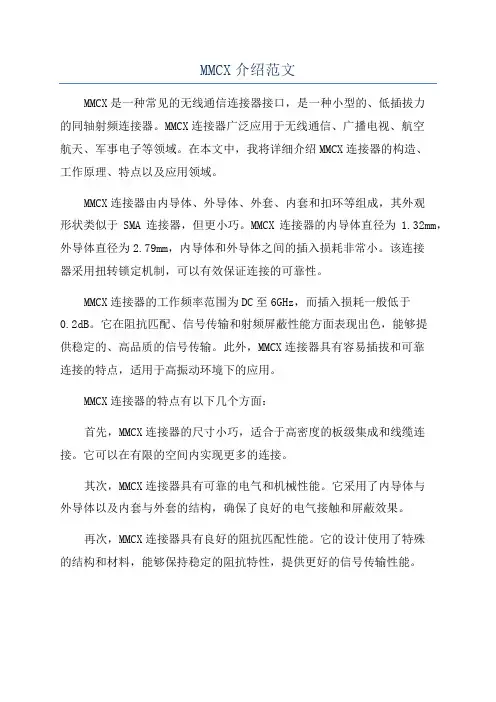

MMCX介绍范文MMCX是一种常见的无线通信连接器接口，是一种小型的、低插拔力的同轴射频连接器。
MMCX连接器广泛应用于无线通信、广播电视、航空航天、军事电子等领域。
在本文中，我将详细介绍MMCX连接器的构造、工作原理、特点以及应用领域。
MMCX连接器由内导体、外导体、外套、内套和扣环等组成，其外观形状类似于SMA连接器，但更小巧。
MMCX连接器的内导体直径为1.32mm，外导体直径为2.79mm，内导体和外导体之间的插入损耗非常小。
该连接器采用扭转锁定机制，可以有效保证连接的可靠性。
MMCX连接器的工作频率范围为DC至6GHz，而插入损耗一般低于0.2dB。
它在阻抗匹配、信号传输和射频屏蔽性能方面表现出色，能够提供稳定的、高品质的信号传输。
此外，MMCX连接器具有容易插拔和可靠连接的特点，适用于高振动环境下的应用。
MMCX连接器的特点有以下几个方面：首先，MMCX连接器的尺寸小巧，适合于高密度的板级集成和线缆连接。
它可以在有限的空间内实现更多的连接。
其次，MMCX连接器具有可靠的电气和机械性能。
它采用了内导体与外导体以及内套与外套的结构，确保了良好的电气接触和屏蔽效果。
再次，MMCX连接器具有良好的阻抗匹配性能。
它的设计使用了特殊的结构和材料，能够保持稳定的阻抗特性，提供更好的信号传输性能。
最后，MMCX连接器具有广泛的应用领域。
它可以用于手机、计算机、电视、无线局域网、航空航天和军事等领域，满足不同应用场景对于无线通信连接的需求。
MMCX连接器的应用领域广泛多样。
在通信领域，MMCX连接器可用于手机、数据卡、调制解调器、无线路由器等设备中，实现无线信号的传输和接收。
在电视领域，MMCX连接器可用于数字电视机顶盒和调谐器中，连接天线和接收信号。
在航空航天领域，MMCX连接器可用于飞机通信系统、导航系统和卫星通信设备中，确保稳定的通信传输。
在军事电子领域，MMCX连接器可用于雷达设备、通信设备和卫星通信终端中，为军事通信提供强大的支持。

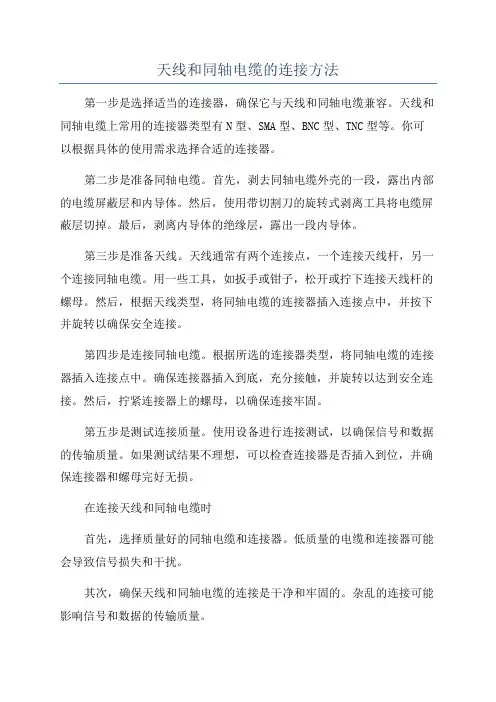

天线和同轴电缆的连接方法第一步是选择适当的连接器，确保它与天线和同轴电缆兼容。
天线和同轴电缆上常用的连接器类型有N型、SMA型、BNC型、TNC型等。
你可以根据具体的使用需求选择合适的连接器。
第二步是准备同轴电缆。
首先，剥去同轴电缆外壳的一段，露出内部的电缆屏蔽层和内导体。
然后，使用带切割刀的旋转式剥离工具将电缆屏蔽层切掉。
最后，剥离内导体的绝缘层，露出一段内导体。
第三步是准备天线。
天线通常有两个连接点，一个连接天线杆，另一个连接同轴电缆。
用一些工具，如扳手或钳子，松开或拧下连接天线杆的螺母。
然后，根据天线类型，将同轴电缆的连接器插入连接点中，并按下并旋转以确保安全连接。
第四步是连接同轴电缆。
根据所选的连接器类型，将同轴电缆的连接器插入连接点中。
确保连接器插入到底，充分接触，并旋转以达到安全连接。
然后，拧紧连接器上的螺母，以确保连接牢固。
第五步是测试连接质量。
使用设备进行连接测试，以确保信号和数据的传输质量。
如果测试结果不理想，可以检查连接器是否插入到位，并确保连接器和螺母完好无损。
在连接天线和同轴电缆时首先，选择质量好的同轴电缆和连接器。
低质量的电缆和连接器可能会导致信号损失和干扰。
其次，确保天线和同轴电缆的连接是干净和牢固的。
杂乱的连接可能影响信号和数据的传输质量。
此外，还要避免长时间的暴露在阳光下或极端天气条件下。
这可能会使电缆变脆或接头受损。
最后，定期检查连接的状态。
连接器和螺母有时会松动，这可能会导致信号质量下降。
定期检查连接质量，防止潜在问题。
总之，正确连接天线和同轴电缆对于提供高质量的通信信号至关重要。
遵循适当的步骤和技巧，选择适当的连接器，并进行连接质量测试，可以确保稳定和可靠的信号传输。
同时，定期检查连接状态，并正确保护设备，可以延长设备的使用寿命。
射频连接器分类及应用射频连接器是一种重要的电子零部件，广泛应用于无线通信、微波通信、射频设备、雷达系统、军事航空航天等多个行业。
根据使用场合和频率要求的不同，射频连接器可以分为多种类型，下面将对几种主要类型的射频连接器进行分类和应用介绍。
1、同轴连接器同轴连接器是一种最常见的射频连接器，在无线通信、微波通信等频率较低的场合应用广泛。
它的结构简单，由内、外导体和绝缘体组成，内导体和外导体之间有一个圆筒形的绝缘体，可以实现高频率下的稳定传输。
同轴连接器有多种型号，最常见的是BNC、N型、SMA和TNC等，应用于各种射频设备的连接。
2、PCB连接器PCB连接器是一种直接焊接到PCB板上的射频连接器，方便快捷，可以实现高频率的信号传输。
它的结构比同轴连接器更简单，主要由一个导体和绝缘体组成。
PCB连接器有SMA、MMCX、MCX等型号，应用于无线设备、测量设备等领域。
3、板对板连接器板对板连接器是一种连接两个板之间的射频连接器，主要应用于高速数据传输、高速采集等领域。
它的特点是低插拔力，具有可靠的连接和良好的电磁兼容性。
板对板连接器有FH、FH12等型号，应用于智能家居、物联网等领域。
4、高速连接器高速连接器主要应用于高速数据传输、高速采集等领域，可以实现高速的信号传输，保证信号的稳定性和准确性。
它的结构和普通连接器相似，但在细节上有所不同，如导体和绝缘体的材料选择、制造工艺等。
高速连接器有HDMI、USB3.0、DisplayPort等型号，应用于数码设备、高清视频传输等领域。
5、微波连接器微波连接器主要应用于频率高、传输速度快的微波通信和雷达通信等领域。
它的结构比同轴连接器更为复杂，涉及到导体和绝缘体的设计和制造等领域。
微波连接器有SMA、N型、TNC等型号，应用于天线、微波设备等领域。
以上是几种常见的射频连接器类型及其应用介绍。
除了以上常见的射频连接器，还有很多其他型号的射频连接器，如DIN、F、UHF等等，根据使用场合和频率等要求的不同，应选择合适的射频连接器，以充分满足设备的传输要求。
rf同轴连接器结构
（原创版）
目录
1.RF 同轴连接器的定义与作用
2.RF 同轴连接器的结构组成
3.RF 同轴连接器的特点与优势
4.RF 同轴连接器的应用领域
正文
射频同轴连接器，简称 RF 同轴连接器，是无线射频（RF）系统中的关键元件。
它由一个用于发射的金属天线和用来接收的金属线圈组成，利用高频信号传输方式，具有体积小巧、重量轻、功耗低、可靠性高等优点。
同时，RF 同轴连接器还具有抗干扰能力强、易于集成等特点，因此广泛应用于各种无线通讯设备中。
RF 同轴连接器主要由以下几部分组成：
1.外壳：用于保护内部元件，同时具有接地作用，提高抗干扰性能。
2.天线：用于发射无线信号的金属天线，其长度、形状和材料等因素影响着信号的传输效果。
3.线圈：用于接收无线信号的金属线圈，其灵敏度和阻抗匹配性能直接影响着信号的接收质量。
4.接口：用于连接同轴电缆或其他传输媒介，其质量直接影响着信号的传输效果和设备的稳定性。
RF 同轴连接器在无线通讯设备中的应用领域非常广泛，包括但不限于：
1.移动通讯：如手机、平板电脑等设备，用于实现通话、数据传输等
功能。
2.无线网络：如 Wi-Fi 路由器、无线网卡等设备，用于提供无线网络连接。
3.广播电视：如电视接收器、卫星电视接收器等设备，用于接收和传输广播电视信号。
4.导航定位：如 GPS 接收器、车载导航设备等，用于接收卫星导航信号，实现定位和导航功能。
总之，RF 同轴连接器作为无线射频系统中的关键元件，其结构、性能和应用领域都具有重要的意义。
常见天线接头介绍天线接头是指用于连接或分离天线与其他设备之间的接口连接器。
它们允许天线与收发器、调谐器或其他设备之间进行电信号的传递和转换。
在无线通信系统中，天线接头的选择十分重要，因为它们直接影响到信号的质量和传输效率。
下面是一些常见的天线接头的介绍。
1. SMA接头（SubMiniature version A）：SMA接头是一种常用的RF（射频）连接器。
它具有一个内螺纹和一个外螺纹，用于连接相同类型的连接器。
SMA接头适用于频率范围从DC到18 GHz的应用，常见于Wi-Fi路由器、无线电设备和天线之间的连接。
2. BNC接头（Bayonet Neill-Concelman）：BNC接头是一种常见的同轴电缆连接器，可用于频率范围从DC到4 GHz的应用。
它采用扭转锁定机制，方便拧紧和拆卸。
BNC接头广泛应用于视频监控、电子测试设备和通信系统中。
3. N接头（Type N）：N接头是一种大型的同轴电缆连接器，适用于高频率和高功率应用。
N接头适用于频率范围从DC到11 GHz的应用，广泛应用于雷达系统、射频测试设备和卫星通信系统。
4. TNC接头（Threaded Neill-Concelman）：TNC接头是BNC接头的改进版，具有内螺纹和外螺纹，适用于频率范围从DC到11 GHz的应用。
TNC接头的锁定机制更加可靠，常见于天线和无线设备之间的连接。
5. SMB接头（SubMiniature version B）：SMB接头是一种小型的同轴连接器，适用于频率范围从DC到4 GHz的应用。
SMB接头采用快速连接和释放机制，广泛应用于电子设备和通信系统中。
6. MCX接头（Micro Coaxial Connector）：MCX接头是一种微型同轴连接器，适用于频率范围从DC到6 GHz的应用。
它具有小体积和高频率特性，广泛应用于移动通信设备和卫星导航系统。
7. RP-SMA接头（Reverse Polarity SMA）：RP-SMA接头是SMA接头的反极性版本，内螺纹和外螺纹方向相反。
M头写频线接头定义1. 引言M头写频线接头是一种常用于通信领域的连接器，用于连接写频线和其他设备，如天线、射频模块等。
本文将对M头写频线接头进行全面详细的定义，包括其结构、功能、特点以及应用领域等方面的内容。
2. 结构与功能M头写频线接头由外壳、中心引线、绝缘体等部分组成。
•外壳：由金属材料制成，具有良好的导电性和机械强度，用于保护内部电路和连接器。
•中心引线：负责传输信号，一般采用铜或铜合金制成，具有良好的导电性和机械强度。
•绝缘体：用于隔离中心引线和外壳，防止信号干扰和短路。
M头写频线接头的主要功能是实现信号的传输和连接的稳定性。
它能够有效地传输高频信号，并保持信号的稳定性和完整性。
同时，M头写频线接头具有良好的防护性能，能够抵抗外界环境的干扰和损坏。
3. 特点与优势M头写频线接头具有以下几个特点与优势：•高频传输能力：M头写频线接头能够传输高频信号，适用于频率较高的通信系统。
•低信号损耗：接头内部采用优质导体材料，能够降低信号传输过程中的损耗，提高信号传输质量。
•良好的防护性能：接头外壳采用金属材料制成，具有良好的防护性能，能够有效防止外界干扰和损坏。
•稳定可靠的连接：M头写频线接头连接稳定可靠，能够长时间保持连接状态，不易松动或脱落。
4. 应用领域M头写频线接头广泛应用于通信领域，特别是在无线通信系统中得到了广泛的应用。
它可以与各种设备进行连接，包括天线、射频模块、基站等。
具体的应用领域包括：•手机通信：M头写频线接头常用于手机天线与手机主板的连接，实现信号的传输和通信功能。
•无线网络：M头写频线接头可用于无线网络设备的连接，如路由器、无线电等，实现无线网络的传输和接收功能。
•电视信号传输：M头写频线接头也可用于电视信号的传输，连接电视天线和电视机，保证信号的稳定传输和接收。
5. 总结M头写频线接头是一种常用于通信领域的连接器，具有高频传输能力、低信号损耗、良好的防护性能和稳定可靠的连接等特点与优势。
bnc原理
BNC原理。
BNC连接器是一种常见的电缆连接器，通常用于连接射频设备，如无线电和
电视设备。
BNC连接器的名称源自它的两个发明者，保罗·尼尔和卡尔·康诺利。
它是一种常见的同轴连接器，具有许多优点，因此被广泛应用于各种领域。
BNC连接器的原理主要包括以下几个方面：
1. 结构原理。
BNC连接器由外壳、中心引线和绝缘体组成。
外壳通常采用螺纹结构，可以
很容易地旋入或旋出。
中心引线用于传输信号，而绝缘体则用于隔离信号，防止干扰。
这种结构使得BNC连接器具有良好的抗干扰能力和稳定的信号传输特性。
2. 工作原理。
BNC连接器通过外壳和中心引线之间的接触来传输信号。
当两个BNC连接器
相互连接时，它们的外壳会相互接触，形成一个完整的回路。
同时，中心引线之间也会相互接触，从而实现信号的传输。
这种设计使得BNC连接器具有良好的接触
性能和稳定的信号传输特性。
3. 应用原理。
BNC连接器广泛应用于各种领域，如通信、电子、航天等。
它可以用于连接
各种射频设备，如天线、无线电、雷达等。
同时，它也可以用于连接测试设备，如示波器、信号发生器等。
由于其稳定的信号传输特性，BNC连接器在各种应用场
景中都表现出色。
总的来说，BNC连接器的原理包括结构原理、工作原理和应用原理。
它通过外壳和中心引线之间的接触来传输信号，具有良好的抗干扰能力和稳定的信号传输特性。
因此，它被广泛应用于各种领域，是一种非常实用的连接器。
CRC9 连接器是一种小型的RF（射频）连接器，常用于连接天线和无线设备，例如无线网卡、3G/4G/5G 数据卡等。
它是一种卡口式连接器，具有良好的电性能和机械性能，可提供稳定的信号传输。
CRC9 连接器标准可以有一些细微的差异，但通常遵循以下规范：
1. 接口标准: CRC9 连接器采用母头和公头的连接方式。
母头通常连接在设备上，而公头则连接在天线上。
2. 插入方式: CRC9 连接器采用push-on 的插入方式，即插即用，不需要螺旋固定。
3. 尺寸和形状: CRC9 连接器相对较小，其外形通常为直径约7mm 的圆柱形，具有特定的凹凸结构以进行正确的对位插入。
4. 主要应用: CRC9 连接器主要用于RF 信号传输，特别是在无线通信领域中频繁使用，例如无线网络、移动通信等。
需要注意的是，虽然CRC9 连接器在一些特定的设备上较为
常见，但由于市场上存在多种连接器类型和标准，不同设备可能采用不同类型的连接器。
在选择连接器时，建议参考设备制造商的手册或规格说明，以确保使用正确的连接器类型和标准。
v2x天线连接器回损要求
V2X（Vehicle to Everything）通信技术是实现车联网的关键技术之一，而天线连接器回损是影响V2X通信性能的重要参数。
回损是指通信链路中由于阻抗不匹配或传输损耗引起的信号功率损失，对于V2X通信系统，天线连接器回损可能会影响信号的传输质量，导致通信距离、数据速率和通信稳定性等方面的问题。
对于V2X天线连接器的回损要求，需要综合考虑多个因素，包括通信协议标准、工作频率、环境条件以及安装位置等。
根据相关标准和技术要求，一般来说，V2X天线连接器的回损值应控制在一定范围内。
例如，在C-V2X通信标准中，一般要求天线连接器的回损值小于等于-15dB，以确保通信性能的稳定性和可靠性。
同时，在实际应用中，还需要考虑安装位置和环境条件对回损的影响。
如果天线安装在车辆顶部或高处，由于连接器和电缆的长度较长，可能会引入较大的信号损耗。
此外，温度、湿度、风雨等环境因素也可能对回损产生影响。
为了满足回损要求，需要选择合适的天线连接器和电缆，并确保安装位置和方式正确。
同时，还需要对整个通信链路进行测试和优化，以确保系统的整体性能达到最优。
在设计和生产V2X天线连接器时，应充分考虑回损的影响，并采取有效的措施来降低回损值，提高信号传输质量。
总之，V2X天线连接器的回损要求是确保通信性能的重要参数之一。
在实际应用中，需要综合考虑多个因素，并采取有效的措施来降低回损值，提高信号传输质量。
minifakra 标准什么是minifakra标准？Minifakra标准是一种用于汽车无线电和通信设备的连接器标准。
它是全球汽车工程师协会（SAE）和欧洲电机工程师协会（VDA）共同制定的。
Minifakra连接器的设计目的是为了满足汽车行业对更小型、更轻便、更高性能的需求。
它是Fakra系列连接器的一种变种，Fakra连接器是一种用于车载天线和无线电设备的常见连接器标准。
Minifakra连接器与Fakra连接器相比，更小巧、更紧凑，并且可以提供更高的频率传输能力。
这使得Minifakra连接器非常适合汽车中需要紧凑连接器的应用，例如车载红外摄像头、雷达系统、卫星导航系统等。
Minifakra连接器的设计特点：1. 小巧紧凑：Minifakra连接器的尺寸比传统的Fakra连接器小得多。
这使得它非常适合于汽车中需要小型连接器的应用。
小尺寸还可以提供更高的集成度，在车辆中占据更少的空间。
2. 高频率传输：Minifakra连接器能够支持更高的频率传输能力。
它的设计使得在高频率条件下能够提供低插入损耗和较高的屏蔽效果。
这对于需要高速数据传输的汽车无线电和通信设备非常重要。
3. 彩色编码：与Fakra连接器一样，Minifakra连接器也使用彩色编码系统，以便快速识别不同功能的连接器。
这种编码系统可以简化安装和维护过程，并减少安装错误的可能性。
4. 多种类型：Minifakra连接器有多种类型可供选择，以适应不同的应用需求。
例如，有直插式和角式连接器，有带锁紧机制的连接器等。
这样的多样性使得Minifakra连接器可以适应各种不同的汽车无线电和通信设备。
总结：Minifakra标准是一种用于汽车无线电和通信设备的连接器标准。
它具有小巧紧凑、高频率传输、彩色编码和多种类型等设计特点。
Minifakra连接器的出现为汽车行业带来了更先进、更高性能的连接器解决方案，并为汽车无线电和通信设备的发展提供了有力支持。
常见的天线连接器
同轴连接器的基本结构包括:中心导体(阳性或阴性的中心接触件); 内导体外的介电材料,或称为绝缘体;最外面是
外接触件,该部分起着如同轴电缆外屏蔽层一样的作用, 即传输信号、作为屏蔽或电路的接地元件。
同轴连接器主要分为:SMA、SMB、BNC、TNC、SMC、N型、BMA等。
一、射频同轴连接器常识Male:公接头,螺纹在内,里面是针，有时也称“J”口。
如TNC(M)Female:母接头,螺纹在外,里面是一个洞，有时也称“K”口。
如SMA(F)RP:Reverse Polarity的意思,就是头和里面的针是相反的。
Bulkhead:就是可锁螺丝在板子上的接头含华司,螺冒及挡墙(如SMA FEMALE BULKHEAD)，一般用于板卡PCB:就是有脚,可以焊接在板子上的接头。
(如SMA FEMAL PCN )。
Panel:是有螺丝孔,可用螺丝锁在板子上的接头。
(如SMA PANEL MOUNT)通常有4孔跟2孔之分。
二、描述射频接头常用的要素1、接头类型: SMA、SMB、BNC、TNC、SMC、N型、BMA等2、特性阻抗:50欧姆标50或50不标,75欧姆标753、接触键方式:公头,母头4、外壳形式:直式:不标;弯式:W5、安装形式:法兰盘:F 螺母:Y 焊接:H6、接线种类:适配的电缆型号,内径外径的要求等7、衰减:对应不同频段的射频信号通过引起的信号强度衰减8、螺纹类型:外螺纹、内螺纹备注:通常设备侧
接头都为母头外螺纹,线缆侧的多为公头内螺纹。
三、常见传输线缆接头从馈线的效果考虑，当然是越粗越好。
但是，越粗必然越贵，接插件的价格也不菲，处理起来更加麻烦。
所以，选择馈线，“合适”就可以了。
3.1、SMASMA系列连接
器是一种应用广泛的小型螺纹连接的同轴连接器，寿命长，性能优越、可靠性高，广泛用于微波设备和数字通信设备的射频回路射频同轴电缆或微带。
在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。
现阶段手持对
讲机最常见的接口，已经很普遍。
3.2、SMBSMB型同轴连接器是一种小型的推入锁紧式射频同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。
在无线设备上常用于基站侧E1传输电缆连接基站DDF小传输盒使用。
3.3、BNCBNC型同轴连接器是一种卡口式射频同轴连接器，具
有连接迅速、接触可靠等特点，广泛用于无线电设备和电子仪器领域连接射频同轴电缆。
现今用于监控、无线电、检测仪上等一些经常需要随时更换的设备上面。
3.4、TNCTNC
型同轴连接器是一种螺纹连接器式射频同轴连接器，具有工作频带宽、连接可靠、抗震性能好等特点，共无线电设备和仪器中连接射频同轴电缆用，特别适用于在震动条件下的移动通信设备中。
3.5、N型N型系列同轴连接器是一种具有
螺纹连接器结构的中大功率连接器，具有抗震性强、可靠性
高、机械和电气性能优良等特点，广泛用于震动和环境恶劣条件下的无线电设备和仪器中连接射频同轴电缆用。
常用于GPS天馈线，射频模块的射频连线，避雷器、功分器、合路器等接头。
3.6、DINDIN型（也叫7/16或L29）系列同轴连接器是一种较大型螺纹连接的连接器，具有坚固稳定、低损耗、工作电压高等特点，且大部分具有防水结构，可用于户外作为中、高能量传输的连接器，广泛用于微波传输和移动通信系统中。
常用于基站天馈线接头，天线接头等。
四、天线的一些基础知识都说传输线有50、75欧，那为什么呢？Hugo:对于同轴线，我们主要关心功率的传输及在传输过程
中的能量衰减这两个问题。
为了能使同轴线传输的功率最大，就要使同轴线的内外导体有一个比值，对于空气为介质的同轴线来说，外半径/内半径= 常数E开方时，传输的功率为
最大，此时的特性阻抗为３０Ω。
外半径/内半径=3.59时,这是的衰减为最小，此时的特性阻抗为７７Ω。
为了二者兼有，折中取值为５０Ω，当然现在一些设备中７５Ω的同轴线也在使用中，比如有线电视系统中。
