常见天线接头介绍

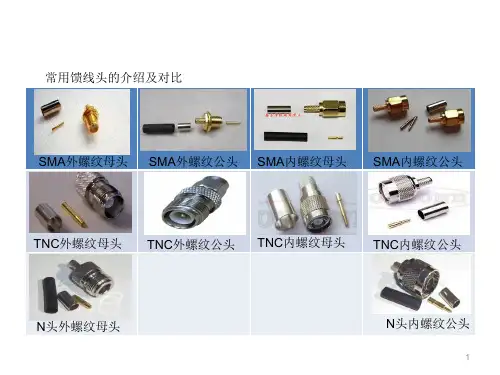

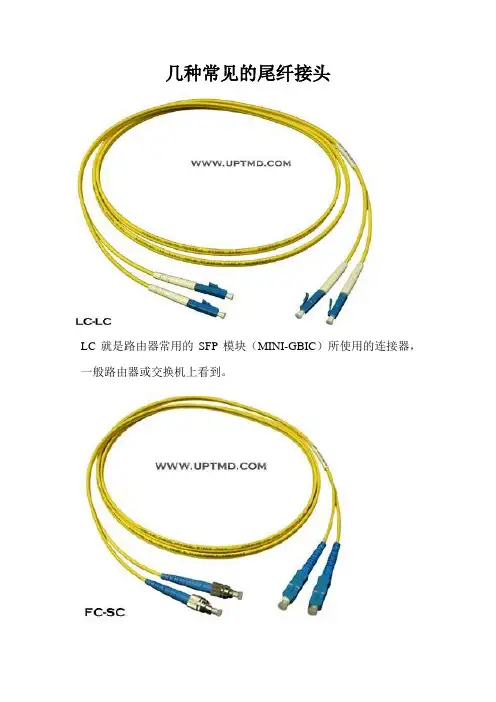

几种常见的尾纤接头
LC就是路由器常用的SFP模块（MINI-GBIC）所使用的连接器，一般路由器或交换机上看到。

FC（圆头）一端插ODF架，在ODU上都是用FC头的，SC（方头）一端接设备的GBIC模块。

SC（方头，比较大的）接GBIC模块,另一头LC（方头，比较小的）接SFP（MINI-GBIC）模块。

对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是ODF架。

MT-RJ 光纤连接器：
其将两路光源集合到单一的光纤中，实质上减少了连接器的端口数。

把收、发两根线集成到一根线中。

SFP：
Small Form-Factor Pluggable（小型可插拔）的缩写，可以简单的理解为GBIC的升级版本。

SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。

SFP模块的其他功能基本和GBIC一致。

有些交换机厂商称SFP模块为小型化GBIC
（MINI-GBIC）,支持SX、LX、TX、LH，走1000M。

基本上SFP模块是用LC接口的，而GBIC模块是用SC接口的。

SC是方头（插到其他的终端设备上）的，FC是圆头的（插在ODF架上）
GBIC：（gigabit interface converter 千兆接口转换器）
ODU全称为Oracle Database Unloader，俗称“集光纤配线单元”ODF（Optical Distribution Frame）光纤配线架。

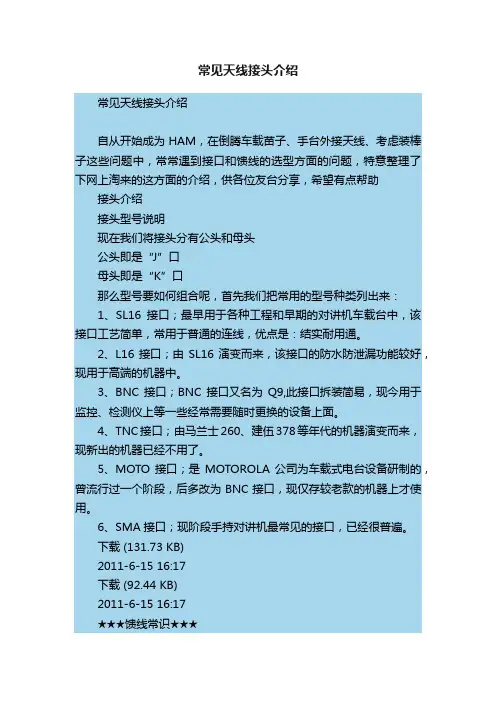

常见天线接头介绍常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“J”口母头即是“K”口那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、SL16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。

2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。

3、BNC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。

4、TNC接口；由马兰士260、建伍378等年代的机器演变而来，现新出的机器已经不用了。

5、MOTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。

6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍。

下载 (131.73 KB)2011-6-15 16:17下载 (92.44 KB)2011-6-15 16:17★★★馈线常识★★★馈线参数下载 (8.42 KB)2011-4-2 11:03业余操作一般限于小功率(小于100W)和低高频电压(小于1KV)。

通常不用考虑馈线的容量。

当使用功率超过100W的短波电台，则应选用较粗的馈线（例如－7），以避免发热。

常见的同轴线有50欧、75欧、100欧三种标称阻抗。

业余通讯常用50欧，虽然它的效率不是最高的。

在选定了馈线阻抗（50欧）以后，最关键的是选择馈线的粗细，例如50－3、50－5、50－7等等。

通常根据期望的馈线衰耗和线路造价综合考虑。

具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。

各类常用接头介绍--广移分公司技术部（射频篇）一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

连接器俗称接头。

常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为0~11GHz。

4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

较长应用于AP、设备modem中的小天线中以及主机内部连线。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

5、反型连接器通常是一对连接器：阳连接器采用内螺纹联接，阴连接器采用外螺纹联接，但有些连接器与之相反，即阳连接器采用外螺纹联接，阴连接器采用内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。

二、转接头（转接器）用于连接不同类型接头，常用的有双阴头（用于两根馈线的对接等）、直角转接头（用于施工中避免转弯造成馈线损坏）、7/16转接头（用于基放等设备中DIN接头和N型头的对接）。

部分图解如下：三、馈线平常用到的主要有普通电缆（8D,1/2”，1/2”超柔，7/8，7/16”，13/8”）和泄漏电缆（13/8”，5/4”），8D,1/2”超柔馈线，柔软度高，因此主要用作跳线，个别情况在建筑结构复杂区域过弯，相对信号损耗较高。

光纤接头类型2010-07-17 20:20转载自yanghai511最终编辑yanghai511光纤接头类型常用的几种光纤接头：1. LC到LC的，LC就是路由器常用的SFP,mini GBIC所插的线头：2. FC转SC，FC一端插光纤不线架，SC一端就是Catalyst也好，其它也好上面的GBIC所插线缆：3. ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤布线架：4. SC到SC两头都是GBIC的：5. SC到LC，一头GBIC，另一头Mini-GBIC：各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：“/”后面表明光纤接头截面工艺，即研磨方式。

常见天线接头介绍天线是电磁波的一种辐射和接收装置，用于将电磁波的能量从传输介质（如电缆）转化为自由空间中的辐射电磁波，或者将自由空间中的辐射电磁波转化为传输介质上的能量。

天线接头是将天线与其工作频段内的设备连接的接口，它的质量和性能直接影响着天线的工作效果。

1. SMA接头（SubMiniature version A）:SMA接头是一种小型的RF接头，常用于高频应用中，特别适用于微波领域。

它有两种形式，分别称为SMA-J（针）和SMA-K（孔）。

SMA接头的特点是接触可靠、耐腐蚀、可重复连接和可分离。

因此，在频率范围高达18GHz的应用中，SMA接头的使用非常普遍。

2.N型接头:N型接头是一种常用于射频和微波领域的接头。

它具有较大的尺寸，适用于高功率的应用。

N型接头用于频率范围从DC到11GHz的应用，常见于无线通信和广播系统中。

N型接头的特点是抗干扰性好、操作简便、连接牢固可靠。

3. BNC接头（Bayonet Neill–Concelman）:BNC接头是一种常见的低频电子信号接头，常见于低频信号传输和测试仪器中。

BNC接头使用两个固定销子进行连接，因此连接速度快、牢固可靠。

它广泛应用于电视、视频、监控和计算机网络等领域。

4. TNC接头（Threaded Neill–Concelman）:TNC接头是一种在射频和微波领域中常用的连接器。

它是BNC接头的改进型，具有类似的特点，但增加了螺纹连接机构，以提供更牢固的连接。

因此，TNC接头通常用于需要频繁连接和分离的应用中。

5. SMA-APC接头（Angle Polished Connector）:SMA-APC接头是一种应用于光纤通信领域的接头，常用于光纤设备间的连接。

它的光纤接触面经过斜面抛光，可以减少信号的反射损耗，提高光纤连接的质量。

SMA-APC接头具有精确的连接性能和稳定的连接质量，广泛应用于光纤通信系统中。

总结:天线接头是将天线与设备连接的接口，对天线的工作效果有直接影响。

无线AP、路由、网卡的天线和接口类型荟萃作者:Amic 日期:2006-04-22这里指的无线AP、路由、网卡都是指的802.11B和802.11g的设备既2.4G无线局域网所用的设备，简称无线设备，不包括GPRS、CDMA等上网设备。

一、SMA接口的天线。

图1 2 为 SMA的天线端和设备端的实拍图图3 4 为几种SMA接口的常见天线SMA的天线接口全称应为 SMA反级性公头（至于为什么这么叫我也不知道反正天线厂家的订单上是这么写的，E文是 SMA RP M) 就是天线接头是内部有螺纹的里面触点是针（无线设备一端是外部有螺纹里面触点是管）这种接口的无线设备是最最普及的 70% 以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口这个接口大小适中手持对讲机等设备也有不少是这个类型但里面的针和管却与无线设备相反的。

采用这个接口的无线AP和无线路由包括了大部分的民用设备。

TP-LINK、 DLINK、西门子、美国网件、COREGA、鹰泰、贝尔金等等品牌只要是天线可拆卸的基本上都用的这个接口。

图4 最上面的天线是PCI网卡和少数AP用的是2dbi的中间的是WET11用的最下边是是西门子2624用的后二个可能是增益略大没查到资料SMA的天线接口就应该是SMA，SMA和RP-SMA不同的。

SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：标准的SMA是：“外螺纹＋孔”、“内螺纹＋针”RP-SMA是：“外螺纹＋针”、“内螺纹＋孔RP-SMA 还有西门子的2624 ，LINKSYS的WET11，其实真的有高人把市面上的常见的AP的天线接口都列出来，才是真正造福大家的。

我说的SMA天线接口只是泛指。

因为我单位的 350M的集群手台就是标准的SMA接口的。

二、TNC接口的天线。

图1 2 是天线和设备的实拍图图3 4 是常见的一种TNC接口的天线和 CISOC的备件：5dbi、 9dbi进口增益天线TNC的天线接口全称应为 TNC反级性公头英文是 TNC RP M ，比SMA要粗些，天线接头的外部与内部触点之间有一层金属屏蔽最典型的就是网络的老大CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口目前发现例外的是二种无线网桥 WET11和WMP54G 它们是SMA的。

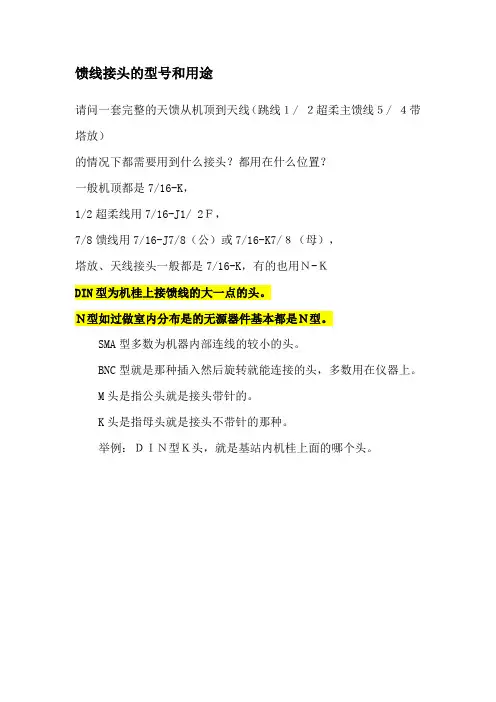

馈线接头的型号和用途
请问一套完整的天馈从机顶到天线（跳线１/ ２超柔主馈线５/ ４带塔放）
的情况下都需要用到什么接头？都用在什么位置？
一般机顶都是7/16-K，
1/2超柔线用7/16-J1/ 2Ｆ，
7/8馈线用7/16-J7/8（公）或7/16-K7/８（母），
塔放、天线接头一般都是7/16-K，有的也用Ｎ-Ｋ
DIN型为机桂上接馈线的大一点的头。

Ｎ型如过做室内分布是的无源器件基本都是Ｎ型。

SMA型多数为机器内部连线的较小的头。

BNC型就是那种插入然后旋转就能连接的头，多数用在仪器上。

M头是指公头就是接头带针的。

K头是指母头就是接头不带针的那种。

举例：ＤＩＮ型Ｋ头，就是基站内机桂上面的哪个头。

附录1 E1线接头类型
75欧为同轴电缆120欧为双绞线75欧接头类型：
接头“公头、母头”区分
附录2 跳线接头类型
跳线接头公头和母头的区分
DIN头和N头的区分。

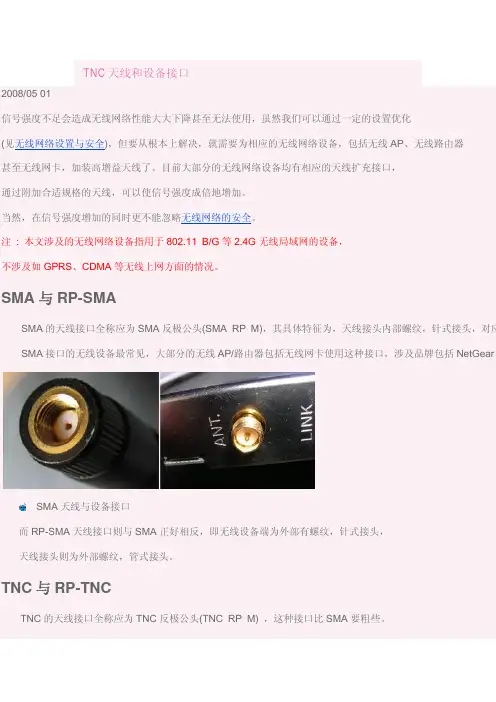

TNC天线和设备接口2008/05 01信号强度不足会造成无线网络性能大大下降甚至无法使用，虽然我们可以通过一定的设置优化(见无线网络设置与安全)，但要从根本上解决，就需要为相应的无线网络设备，包括无线AP、无线路由器甚至无线网卡，加装高增益天线了。

目前大部分的无线网络设备均有相应的天线扩充接口，通过附加合适规格的天线，可以使信号强度成倍地增加。

当然，在信号强度增加的同时更不能忽略无线网络的安全。

注 : 本文涉及的无线网络设备指用于802.11 B/G等2.4G无线局域网的设备，不涉及如GPRS、CDMA等无线上网方面的情况。

SMA与RP-SMASMA的天线接口全称应为SMA反极公头(SMA RP M)，其具体特征为，天线接头内部螺纹，针式接头，对应SMA接口的无线设备最常见，大部分的无线AP/路由器包括无线网卡使用这种接口，涉及品牌包括NetGear、SMA天线与设备接口而RP-SMA天线接口则与SMA正好相反，即无线设备端为外部有螺纹，针式接头，天线接头则为外部螺纹，管式接头。

TNC与RP-TNCTNC的天线接口全称应为TNC反极公头(TNC RP M) ，这种接口比SMA要粗些。

其具体特征为针式接头，天线接头的外部与内部触点之间有金属屏蔽层，如CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口。

TNC天线和设备接口至于RP-TNC接头，则同RP-SMA类似，采用管式接头的设计SMA与TNC接口间的转换大家可能还见过这样的接口，就是RP-SMA和RP-TNC，其实这也很好理解，就是都反着。

譬如标准的SMA是：外螺纹＋孔、内螺纹＋针，而RP-SMA就是外螺纹＋针、内螺纹＋孔如果您的无线设备与天线之间接口不匹配，比如说无线设备采用SMA标准而天线采用TNC标准，也可以通过使用转接头或转接线的方式连接。

只要注意不要买错就行。

LINKSYS WRT54G 54M无线路由器 216M CPU 16M DDR内存yesdong(23:55:46):哦！yesdong(23:55:56):这个是TNC接口的天线yesdong(23:56:02):不用买底座都可以了qiulihe(23:56:46):我是想延长点，放到窗外去，可以吗yesdong(23:57:02):我这里没有TNC的延长哦yesdong(23:57:26):这个延长线是tnc天线转为sma接口的延长先确定无线AP（无线路由器、无线网桥）天线可以拆下2、有磁铁吸盘和3米馈线；天线全长38CM、可拆卸；接口为：SMA（内螺纹有孔）接口图：3、参考：SMA接头适合SMC,TPLINK,DLINK、华硕、netgear/网件等品牌无线AP和无线路由器、无线中继器、无线网桥。

常见天线接头介绍天线接头是指用于连接或分离天线与其他设备之间的接口连接器。

它们允许天线与收发器、调谐器或其他设备之间进行电信号的传递和转换。

在无线通信系统中，天线接头的选择十分重要，因为它们直接影响到信号的质量和传输效率。

下面是一些常见的天线接头的介绍。

1. SMA接头（SubMiniature version A）：SMA接头是一种常用的RF（射频）连接器。

它具有一个内螺纹和一个外螺纹，用于连接相同类型的连接器。

SMA接头适用于频率范围从DC到18 GHz的应用，常见于Wi-Fi路由器、无线电设备和天线之间的连接。

2. BNC接头（Bayonet Neill-Concelman）：BNC接头是一种常见的同轴电缆连接器，可用于频率范围从DC到4 GHz的应用。

它采用扭转锁定机制，方便拧紧和拆卸。

BNC接头广泛应用于视频监控、电子测试设备和通信系统中。

3. N接头（Type N）：N接头是一种大型的同轴电缆连接器，适用于高频率和高功率应用。

N接头适用于频率范围从DC到11 GHz的应用，广泛应用于雷达系统、射频测试设备和卫星通信系统。

4. TNC接头（Threaded Neill-Concelman）：TNC接头是BNC接头的改进版，具有内螺纹和外螺纹，适用于频率范围从DC到11 GHz的应用。

TNC接头的锁定机制更加可靠，常见于天线和无线设备之间的连接。

5. SMB接头（SubMiniature version B）：SMB接头是一种小型的同轴连接器，适用于频率范围从DC到4 GHz的应用。

SMB接头采用快速连接和释放机制，广泛应用于电子设备和通信系统中。

6. MCX接头（Micro Coaxial Connector）：MCX接头是一种微型同轴连接器，适用于频率范围从DC到6 GHz的应用。

它具有小体积和高频率特性，广泛应用于移动通信设备和卫星导航系统。

7. RP-SMA接头（Reverse Polarity SMA）：RP-SMA接头是SMA接头的反极性版本，内螺纹和外螺纹方向相反。

以下文字为店主Jeff原创.转载请注明出处.忍不住了,早就想写这些, 越来越多的新手朋友总会直奔店里,问店主要购买SMA母头,接卡x 路由, 他们一般都认为下图为SMA母头{实际上是RP-SMA-J 公头反极内螺内孔一般与无线路由,AP 无线网卡<像孩子们买的卡王卡皇TP-LINK D-LINK 等等.>无线网卡的天线接头相接}不懂的人而又把下图的叫SMA公头{实际这接头叫RP-SMA-K 外螺内针和我们用的SMA路由,无线网卡接口一样}淘宝上的一些卖家真是"功不可没",连自己都搞错,一边卖东西一边传导错误知识. 以讹传讹.让新手迈入误区. 我总要花很多时间同顾客解释到底这个头叫什么.以至于必须告诉他是不是要"内螺内孔"这样的叫法来做最终核对. 也搞到我一个开实体店的朋友,有遇到玩路由和网卡的顾客来配线,说要买sma母头她也不用多问,都知道对方指的一定是要SMA内螺内孔.将错就错. 反正知道顾客要的是什么何必费太多口舌去解释半天呢====~@~@~@#$%~@#$华丽的分割线====~@~@~@#$%~@#$下面先从最常用的SMA入手触类旁通只要是叫SMA不管是SMA直头还是弯头,或是焊板还是接不同粗细的同轴电缆线的.全宇宙统一螺纹处大小的型号.外螺纹的直径约6.2mm 所有的SMA内螺纹和SMA外螺纹的头其螺纹是吻合的.(除去里面小针与小孔的因素.外螺纹一定可以拧进所有内螺纹里)火星人都使用咱标准.SMA按公母极性的性质分4种转载请注明出处. 即标准公头[内螺内针] [SMA-J或male]标准母头[外螺内孔] [SMA-K或female]反极公头[内螺内孔] 也叫公头母针[英文标识:RP-SMA-J]反极母头[外螺内针] 也叫母头公针[英文标识RP-SMA-K]反极公头或母头不能单纯叫公头也不能叫母头会让人误会在淘宝上,有的卖家不懂.当遇到到买家真正需要像SMA公头时,他发货的却是错的.SMA按接线线径分为-0.8 -1 -1.5 -3 -5 -7等-5和-7比较少见一点.前面都是常用的.不管你是-1还是-3还是反正只要是SMA,公的就一定能和母的相接.反极公就一定能和反极母相接.与同轴电缆线的粗细型号类型无关再介绍一下DIY无线里常用的相关的英文标志代表的意思如: RP-SMA-KWE SMA-KFD SMA-JC-3 SMA-KY-1等RP=反极J =公头有的地方用male表示公头K =母头有的地方用female表示母头W =弯头(90度弯角的头)E =有一芯四脚的用于焊板的接头分为正四脚与偏四脚.反极的偏四脚sma外螺内针在diy无线网卡外接天线上用得最多)F =法兰方板正方形带四个螺丝孔与菱形2个螺丝孔D =接头KF的探针裸露伸出的绝缘Y =螺母一般是母头或反极的母头.外螺纹的带有螺母垫片的C =压接型.需要用同轴六角压线钳压制没有工具的diyer一家对”工具不齐害死人”深在感触用老虎钳或烙铁焊接,只能是偶尔凑合.为了稳定性寿命,特别是接插件损耗.务必使用专用六角钳.本店有夹-1.5 -3 -4 -5的线与接头的同轴压线钳制作电缆接头之六角压线钳使用的钳口为.128 对应的钳子型号为301J50-3使用的钳口为.213对应的钳子型号为301G和301C (301C可以同时压-3 -4 -5)-1 -1.5 -3 -5这些个数字代表的并不是同轴电缆的外径.而是剥去馈线外皮和屏蔽后,量得到的绝缘体的直径单位是毫米(mm)一些常用线的线 1.2mm线 1.4mm50-1 镀银线 1.9mm 如RG178镀银线 2.5mm 如RG174 RG31650-3铜线银线5mm左右如RG58 SYV50-3 RG142 RG223 RG400等50-58mm左右如SYV50-550-7 10mm左右如RG8 7DFB LMR400(KSR400)等无线的DIY发展有好多年了.近年wifi的盛行也带动了这个领域DIY的风潮.我也是玩家.在自己玩与售卖这些配件的过程中.积累了一些经验.接触到更多一点的领域.但一些最基本的东西..还需要扫盲一下.比如:SMA母头.到底SMA母头是什么样的有一半人不明白.以为内螺纹内孔的SMA叫SMA母头.并且相当一大部分的淘宝卖家.也这样叫.教给了更多的新手,错误就这样传达下来.以致于,当别人说真正的母头是外螺内孔是.这人要站出来跳着骂:”你连母头都不知道啊接路由天线的那个就是SMA母头.”看见有孔的就是母.看见有针的就是公.这样错了..如同我一个朋友,湖南人,我发给他一根芙蓉王(湖南产的香烟.20多元一包,中档位)他吸了一口马上丢掉,还骂我:”X的,假烟”我索性拿起手机.发验证码求证.于是轮到我骂他了:抽了一辈子的假烟..给你一根真的,你还当假的了.不同型号（50-）SMA头（TNC，N头类同）与对应的馈线粗细请参照下图了解一二。
