常见天线接头

EMB接头的常见种类及选用标准E MB接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求。

1、按照按油管与管接头的连接方式，EMB接头主要有焊接式、卡套式、扩口式、扣压式等形式。

2、按照每种形式的管接头中，按接头的通路数量和方向分有直通EMB接头、直角EMB接头、三通EMB 接头等类型。

3、按照与机体的连接方式，可分为螺纹连接、法兰连接等方式。

此外，还有一些满足特殊用途的管接头。

二、常见EMB接头图文详解1、焊接式管接头图6.1所示为焊接式直通管接头，主要由接头体4、螺母2和接管l组成，在接头体和接管之间用o形密封圈3密封。

当接头体拧入机体时，采用金属垫圈或组合垫圈5实现端面密封。

接管与管路系统中的钢管用焊接连接。

焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接，因而必须采用厚壁钢管，且焊接工作量大。

2、卡套式管接头图6.2所示为卡套式管接头结构。

这种管接头主要包括具有24°锥形孔的接头体4，带有尖锐内刃的卡套2，起压紧作用的压紧螺母3三个元件。

旋紧螺母3时，卡套2被推进24°锥孔，并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入油管l的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。

卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达31.5MPa，是液压系统中较为理想的管路连接件。

3、焊接式管接头图6.3所示为锥密封焊接式管接头结构。

这种管接头主要由接头体2、螺母4和接管5组成，除具有焊接式管接头的优点外，由于它的o形密封圈装在接管5的24°锥体上，使密封有调节的可能，密封更可靠。

工作压力为34.5MPa，工作温度为－25℃～80℃。

这种管接头的使用越来越多。

4、扩口式管接头图6.4所示是扩口式管接头结构。

常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“口母头即是“巧那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、S L16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。

2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。

3、B NC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。

4、TNC接口；由xx260、建伍378等年代的机器演变而来，现新出的机器已经不用了。

5、M OTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。

6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍下载（131.73 KB）2011-6-15 16:17下载（92.44 KB）2011-6-15 16:17★ ★ ★馈线常识★★★馈线参数下载（8.42 KB）2011-4-2 11:03业余操作一般限于小功率（小于100W）和低高频电压（小于1KV）。

通常不用考虑馈线的容量。

当使用功率超过100W的短波电台，则应选用较粗的馈线（例如一7）,以避免发热。

常见的同轴线有50欧、75欧、100欧三种标称阻抗。

业余通讯常用50 欧,虽然它的效率不是最高的。

在选定了馈线阻抗（50欧）以后,最关键的是选择馈线的粗细,例如50－3、50－5、50－7 等等。

通常根据期望的馈线衰耗和线路造价综合考虑。

具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。

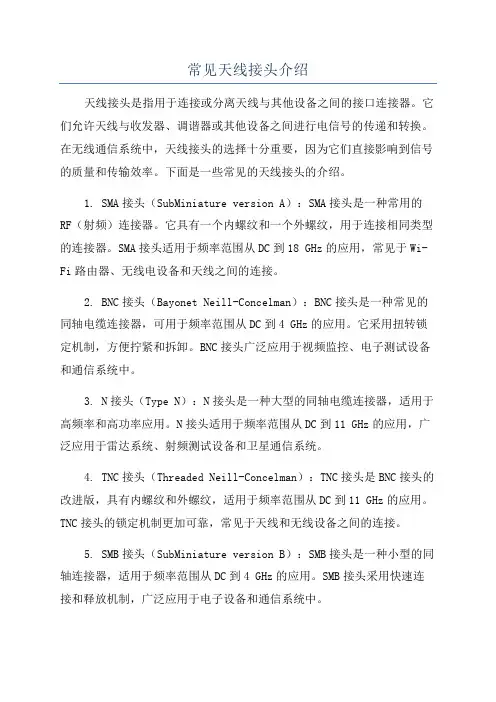

常见天线接头介绍天线是电磁波的一种辐射和接收装置，用于将电磁波的能量从传输介质（如电缆）转化为自由空间中的辐射电磁波，或者将自由空间中的辐射电磁波转化为传输介质上的能量。

天线接头是将天线与其工作频段内的设备连接的接口，它的质量和性能直接影响着天线的工作效果。

1. SMA接头（SubMiniature version A）:SMA接头是一种小型的RF接头，常用于高频应用中，特别适用于微波领域。

它有两种形式，分别称为SMA-J（针）和SMA-K（孔）。

SMA接头的特点是接触可靠、耐腐蚀、可重复连接和可分离。

因此，在频率范围高达18GHz的应用中，SMA接头的使用非常普遍。

2.N型接头:N型接头是一种常用于射频和微波领域的接头。

它具有较大的尺寸，适用于高功率的应用。

N型接头用于频率范围从DC到11GHz的应用，常见于无线通信和广播系统中。

N型接头的特点是抗干扰性好、操作简便、连接牢固可靠。

3. BNC接头（Bayonet Neill–Concelman）:BNC接头是一种常见的低频电子信号接头，常见于低频信号传输和测试仪器中。

BNC接头使用两个固定销子进行连接，因此连接速度快、牢固可靠。

它广泛应用于电视、视频、监控和计算机网络等领域。

4. TNC接头（Threaded Neill–Concelman）:TNC接头是一种在射频和微波领域中常用的连接器。

它是BNC接头的改进型，具有类似的特点，但增加了螺纹连接机构，以提供更牢固的连接。

因此，TNC接头通常用于需要频繁连接和分离的应用中。

5. SMA-APC接头（Angle Polished Connector）:SMA-APC接头是一种应用于光纤通信领域的接头，常用于光纤设备间的连接。

它的光纤接触面经过斜面抛光，可以减少信号的反射损耗，提高光纤连接的质量。

SMA-APC接头具有精确的连接性能和稳定的连接质量，广泛应用于光纤通信系统中。

总结:天线接头是将天线与设备连接的接口，对天线的工作效果有直接影响。

无线AP、路由、网卡的天线和接口类型荟萃作者:Amic 日期:2006-04-22这里指的无线AP、路由、网卡都是指的802.11B和802.11g的设备既2.4G无线局域网所用的设备，简称无线设备，不包括GPRS、CDMA等上网设备。

一、SMA接口的天线。

图1 2 为 SMA的天线端和设备端的实拍图图3 4 为几种SMA接口的常见天线SMA的天线接口全称应为 SMA反级性公头（至于为什么这么叫我也不知道反正天线厂家的订单上是这么写的，E文是 SMA RP M) 就是天线接头是内部有螺纹的里面触点是针（无线设备一端是外部有螺纹里面触点是管）这种接口的无线设备是最最普及的 70% 以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口这个接口大小适中手持对讲机等设备也有不少是这个类型但里面的针和管却与无线设备相反的。

采用这个接口的无线AP和无线路由包括了大部分的民用设备。

TP-LINK、 DLINK、西门子、美国网件、COREGA、鹰泰、贝尔金等等品牌只要是天线可拆卸的基本上都用的这个接口。

图4 最上面的天线是PCI网卡和少数AP用的是2dbi的中间的是WET11用的最下边是是西门子2624用的后二个可能是增益略大没查到资料SMA的天线接口就应该是SMA，SMA和RP-SMA不同的。

SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：标准的SMA是：“外螺纹＋孔”、“内螺纹＋针”RP-SMA是：“外螺纹＋针”、“内螺纹＋孔RP-SMA 还有西门子的2624 ，LINKSYS的WET11，其实真的有高人把市面上的常见的AP的天线接口都列出来，才是真正造福大家的。

我说的SMA天线接口只是泛指。

因为我单位的 350M的集群手台就是标准的SMA接口的。

二、TNC接口的天线。

图1 2 是天线和设备的实拍图图3 4 是常见的一种TNC接口的天线和 CISOC的备件：5dbi、 9dbi进口增益天线TNC的天线接口全称应为 TNC反级性公头英文是 TNC RP M ，比SMA要粗些，天线接头的外部与内部触点之间有一层金属屏蔽最典型的就是网络的老大CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口目前发现例外的是二种无线网桥 WET11和WMP54G 它们是SMA的。

馈线接头（连接器）和转换头（转接器）的命名方式2009-10-31 11:45:13| 分类：默认分类 |字号订阅一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

连接器俗称接头。

常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为0~11GHz。

4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。

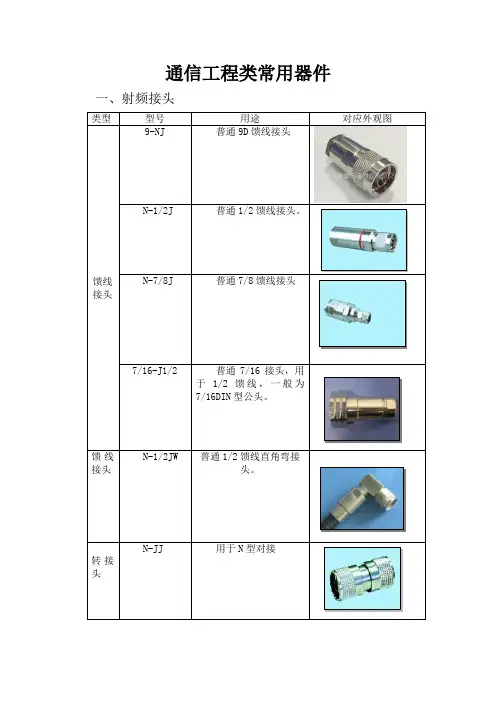

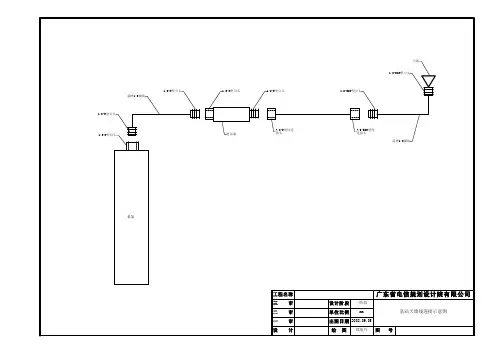

实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ 头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。

几种常见的尾纤接头
LC就是路由器常用的SFP模块（MINI-GBIC）所使用的连接器，一般路由器或交换机上看到。

FC（圆头）一端插ODF架，在ODU上都是用FC头的，SC（方头）一端接设备的GBIC模块。

SC（方头，比较大的）接GBIC模块,另一头LC（方头，比较小的）接SFP（MINI-GBIC）模块。

对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是ODF架。

MT-RJ 光纤连接器：
其将两路光源集合到单一的光纤中，实质上减少了连接器的端口数。

把收、发两根线集成到一根线中。

SFP：
Small Form-Factor Pluggable的缩写，可以简单的理解为GBIC的升级版本。

SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。

SFP模块的其他功能基本和GBIC一致。

有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）,支持SX、LX、TX、LH，走1000M。

基本上SFP模块是用LC接口的，而GBIC模块是用SC接口的。

SC是方头（插到其他的终端设备上）的，FC是圆头的（插在ODF架上）。

TNC天线和设备接口2008/05 01信号强度不足会造成无线网络性能大大下降甚至无法使用，虽然我们可以通过一定的设置优化(见无线网络设置与安全)，但要从根本上解决，就需要为相应的无线网络设备，包括无线AP、无线路由器甚至无线网卡，加装高增益天线了。

目前大部分的无线网络设备均有相应的天线扩充接口，通过附加合适规格的天线，可以使信号强度成倍地增加。

当然，在信号强度增加的同时更不能忽略无线网络的安全。

注 : 本文涉及的无线网络设备指用于802.11 B/G等2.4G无线局域网的设备，不涉及如GPRS、CDMA等无线上网方面的情况。

SMA与RP-SMASMA的天线接口全称应为SMA反极公头(SMA RP M)，其具体特征为，天线接头内部螺纹，针式接头，对应SMA接口的无线设备最常见，大部分的无线AP/路由器包括无线网卡使用这种接口，涉及品牌包括NetGear、SMA天线与设备接口而RP-SMA天线接口则与SMA正好相反，即无线设备端为外部有螺纹，针式接头，天线接头则为外部螺纹，管式接头。

TNC与RP-TNCTNC的天线接口全称应为TNC反极公头(TNC RP M) ，这种接口比SMA要粗些。

其具体特征为针式接头，天线接头的外部与内部触点之间有金属屏蔽层，如CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口。

TNC天线和设备接口至于RP-TNC接头，则同RP-SMA类似，采用管式接头的设计SMA与TNC接口间的转换大家可能还见过这样的接口，就是RP-SMA和RP-TNC，其实这也很好理解，就是都反着。

譬如标准的SMA是：外螺纹＋孔、内螺纹＋针，而RP-SMA就是外螺纹＋针、内螺纹＋孔如果您的无线设备与天线之间接口不匹配，比如说无线设备采用SMA标准而天线采用TNC标准，也可以通过使用转接头或转接线的方式连接。

只要注意不要买错就行。

LINKSYS WRT54G 54M无线路由器 216M CPU 16M DDR内存yesdong(23:55:46):哦！yesdong(23:55:56):这个是TNC接口的天线yesdong(23:56:02):不用买底座都可以了qiulihe(23:56:46):我是想延长点，放到窗外去，可以吗yesdong(23:57:02):我这里没有TNC的延长哦yesdong(23:57:26):这个延长线是tnc天线转为sma接口的延长先确定无线AP（无线路由器、无线网桥）天线可以拆下2、有磁铁吸盘和3米馈线；天线全长38CM、可拆卸；接口为：SMA（内螺纹有孔）接口图：3、参考：SMA接头适合SMC,TPLINK,DLINK、华硕、netgear/网件等品牌无线AP和无线路由器、无线中继器、无线网桥。
