轨距尺检定器操作程序

铁路轨距尺检定存在的问题及应对措施发布时间：2022-06-14T06:34:00.073Z 来源：《新型城镇化》2022年12期作者：任立剑[导读] 铁路工务养护、维修、病害整治中离不开对线路轨距、超高的精确测量，而铁路轨距尺（以下简称轨距尺）则是为铁路线路养护、维修、病害整治提供准确数据的重要计量工具，因此，要遵从公平、公正、公开的原则，对轨距尺进行周期检定。

中国铁路北京局集团有限公司唐山工务段计量室河北唐山 064000摘要：铁路工务养护、维修、病害整治中离不开对线路轨距、超高的精确测量，而铁路轨距尺（以下简称轨距尺）则是为铁路线路养护、维修、病害整治提供准确数据的重要计量工具，因此，要遵从公平、公正、公开的原则，对轨距尺进行周期检定。

轨距尺检定在整个工务计量工作中，处于相当重要的位置，直接关系到铁路线路设备质量及列车运行安全，本文对轨距尺检定中存在的问题及应对措施进行分析论述，以提高对轨距尺检定能力。

关键词：铁路轨距尺计量检定1 铁路轨距尺检定概述根据《计量法》规定，轨距尺属于安全防护并纳入《中华人民共和国强制检定的工作计量器具明细目录》的铁路专用计量器具，应对其实行强制性周期检定，已确保轨距尺计量性能稳定可靠，测量数据准确无误，因此对轨距尺的检定工作应列入计量管理的重要部分，并且对铁路线路的稳定、可靠和安全具有十分重要的意义。

1.1 铁路轨距尺的概述轨距尺适用于测量铁路线路轨距、超高、查照间隔和护背距离等的铁路专用计量器具。

按其准确度等级分为0级、1级、2级三个等级，0级轨距尺适用于测量允许速度不超过350 Km/h的铁路线路，1级轨距尺适用于测量允许速度不超过250 Km/h的铁路线路，2级轨距尺适用于测量允许速度不超过160 Km/h的铁路线路。

目前，轨距尺按结构分为标尺式与数显式两种不同形式。

数显式轨距尺优势为具有较高测量精度，同时受环境温度影响较小，操作简便、读数方便，尤其适合夜间施工作业；劣势为传感、显示装置易因磕碰损坏，电池易老化，检定人员不具备修理能力。

轮对内距尺检定规程一、介绍轮对内距尺检定规程是用于轮对内距尺检定的一套规范操作流程。

轮对内距尺是铁路运输中测量轮对端面间距的重要工具，确保列车能够在轨道上平稳运行。

本文将深入探讨轮对内距尺的检定规程，以及如何进行准确的检定过程。

二、检定流程2.1 维护轮对内距尺测量工具在进行轮对内距尺检定之前，首先需对测量工具进行维护。

包括清洁测量工具、检查是否有损坏或磨损，确保工具的准确性和可靠性。

2.2 准备工作在进行轮对内距尺的检定前，需要进行一些准备工作。

主要包括： 1. 确定检定的轮对类型和尺寸。

2. 准备好测量工具，包括轮对内距尺、测量尺和其他必要的仪器。

3. 准备检定记录表格，用于记录检定数据和结果。

4. 定义检定时的环境条件，如温度、湿度等。

2.3 检定过程轮对内距尺的检定主要分为以下几个步骤： 1. 安装轮对内距尺：根据轨道上的标记，准确地将轮对内距尺安装在轨道上。

2. 调整测量工具：根据测量工具的要求，对轮对内距尺进行调整，确保测量的准确性。

3. 进行测量：使用测量尺等工具，对轮对端面间距进行测量。

在测量过程中，要确保测量工具与轮对内距尺的接触牢固，避免任何松动或摇动。

4. 记录数据：将测量得到的数据准确地记录在检定记录表格中，包括轮对型号、测量位置、距离数值等。

5. 分析结果：根据测量数据，进行数据分析和比较。

如果有任何异常或不准确的数据，需要排除或重新测量。

6. 完成检定：根据检定结果，判断轮对内距尺是否符合要求。

如果符合要求，则标记为通过检定；如果不符合要求，则需要进行修理或更换。

三、注意事项在进行轮对内距尺检定时，需要注意以下事项： 1. 操作人员应熟悉检定规程，并具备一定的测量经验。

2. 检定过程中，应注意安全措施，避免发生任何意外事故。

3. 检定设备和工具应进行定期维护和校准，确保其准确性和可靠性。

4. 检定过程中，应注意环境条件的影响，如温度、湿度等。

5. 检定记录应详细、准确地记录，方便后续分析和比较。

使用前请仔细阅读说明书TGC-1067轨距尺
产品介绍
产品名称：1067轨距尺
产品型号：TGC-1067
【功能特点】
1、测量准确度2级，用于测量铁路速度不大于160km/h的线路；
2、检测标准轨距线路轨道的水平（超高）、轨距、查照间隔和护背距离；
3、采用OLED屏幕大字体显示，数据清晰直观；
4、轨距尺两端测量面采用进口大型精密平面磨床，一次性研磨完成，保证了两端测量面水平精度；
【技术参数】
轨距测量范围：1042～1102mm
超高测量范围：-136～+136mm
查照间隔范围：(1013～1033)mm
护背距离范围：(970～990)mm
超高示值最大误差：±0.3mm
轨距示值最大误差：±0.25mm
超高分辨力：≤0.05mm
适用工作环境：-40℃～60℃
【依据标准】
1、标准轨距铁路轨距尺TB/T1924-2008
2、标准轨距铁路轨距尺JJG-219-2015。

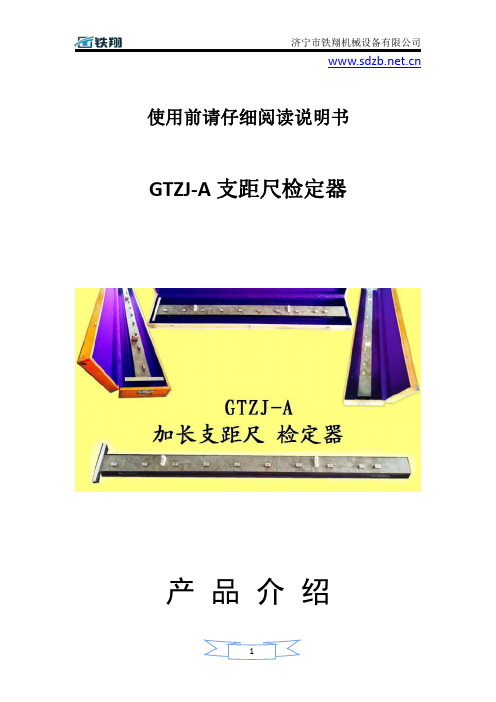

使用前请仔细阅读说明书GTZJ-A支距尺检定器
产品介绍
一．用途
支距尺检定器是用于标准轨距铁路线支距尺的检定及校准的专用设备。

二．技术参数
测量范围：100mm—1800mm
主体采用：0级铸铁平尺
整体重量：70KG
整体尺寸：2025mm*260mm*135mm
三．使用方法
将支距尺平放于两支撑座内，使支距尺两测头与端测板贴合，同时确保支距尺尺身与E 面、D面及定位钢球的吻合，然后即可校验支距尺。

四．注意事项
支距尺检定器为支距尺检定的专用设备，使用前必须由专门的检定机构检定合格并出具证书方可使用。

使用中要放置平稳，测量及检验的过程正确操作，禁止对检定器碰撞。

每次使用后要对检定器各金属部件涂抹防锈油以防出现锈蚀影响使用。

使用前请仔细阅读说明书标准铁路数显轨距尺2级产品介绍【产品介绍】联杰机电标准数显轨距尺，测量速度快，使用方便。

性能稳定，抗电磁干扰。

自带温度补偿，测量精度高，各种天气状况均可使用，是工务、工程部门理想的测量工具。

标准轨距数显轨距尺主要用于铁路线路轨距、超高、查照间隔、护背距离的测量。

2级数显轨距尺，用于测量允许运行速度不大于160km/h的线路，测量准确度为2级。

【依据标准】TB/T1924-2008《标准轨距铁路轨距尺》JJG219-2015《标准轨距铁路轨距尺》【性能特点】1.检测标准轨距线路轨道的水平(超高)轨距、查照间隔和护背距离;2.大屏幕OLED显示，清晰直观准确，尤其适合户外或夜间测量;3.校准操作快捷，测量过程简单，工人易于接受;4.大容量电池，待机时间超长，便于使用;5.存储检测数据，自动进行故障判断;6.测量数据准确，长期稳定性好，数字漂移小;7.自带温度补偿，减少误差;8.整尺轻便，携带方便;按键少，操作简单。

【技术参数】1、轨距尺测量范围标准轨距(1435)测量范围：(1410～1470)mm水平(超高)测量范围：(-185～+185)mm查照间隔(1391)测量范围：(1381～1401)mm护背距离(1348)测量范围：(1338～1358)mm2【环境适应性试验】环境试验主要是在实验室内用人工方法模拟一种或多种严酷的环境，以对产品的质量、性能等进行试验。

每一种新产品研发后，都需要经过严格试验，如产品能否经受住温度的剧烈变化，振动的强烈干扰，电磁兼容性，防水功能等，这些都需要在正式投入使用前对产品进行环境试验。

【注意事项】1.数显轨距尺属高精密电子测量工具，使用中应轻拿轻放，避免碰撞，非专业人员严禁拆卸;2.产品使用完后，请关闭电源，不使用时，应清洁干净放在安全的地方;3.轨距尺应坚持周期检定。

轨距尺的使用方法
轨距尺是一种用来测量铁路、地铁、有轨电车等轨道交通工具轨距的工具，它在轨道工程和维护中起着非常重要的作用。

正确的使用轨距尺可以确保轨道的准确性和安全性。

下面将介绍轨距尺的使用方法，希望能对大家有所帮助。

首先，使用轨距尺之前需要检查轨距尺的准确性和完整性。

确保轨距尺的刻度清晰，无损坏，能够准确读取数据。

另外，也要检查测量工具的工作状态，确保能够正常使用。

在进行测量之前，需要选择一个平整的位置放置轨距尺。

将轨距尺平放在轨道上，并用支撑物支撑好，以确保轨距尺不会移动。

接下来，进行测量。

在测量之前，需要确保轨道上没有列车或其他障碍物。

将轨距尺的两端分别放在轨道两侧的轨道槽内，确保轨距尺与轨道平行。

然后，读取轨距尺上的数据，记录下来。

在记录数据时，要确保准确性。

可以多次进行测量，取多次测量的平均值作为最终结果，以减小误差。

在使用轨距尺时，需要注意安全。

在测量过程中，要避免站在轨道上，以免发生危险。

同时，要注意周围环境，确保自己和他人的安全。

测量完成后，要及时清理和存放轨距尺。

清理轨距尺的表面，确保下次使用时能够清晰读取数据。

存放轨距尺时，要避免受潮和受损，以保证下次使用时的准确性。

总之，轨距尺是一种非常重要的测量工具，正确的使用方法能够确保轨道的准确性和安全性。

在使用轨距尺时，要注意准确性、安全性和保养，以确保测量结果的准确性和工作效率。

希望以上内容能够对大家有所帮助，谢谢阅读。

轨距尺说明书
轨距尺是一种用来测量轨距的工具。

轨距是指铁路或道路两条轨道中心之间的距离，是保证车辆安全行驶的重要参数之一。

轨距尺通常由两个测量头和一个测量杆组成。

使用轨距尺时，首先将两个测量头分别放置在两条轨道上。

然后，通过调节测量杆的长度，使得两个测量头分别接触到轨道的内侧。

接下来，可以通过读取测量杆上的刻度，得到轨距的数值。

在使用轨距尺时，需要注意以下几点：
1. 确保轨道表面平整，无杂物，以免影响测量结果。

2. 测量头应与轨道紧密接触，避免产生空隙。

3. 读取测量出来的数值时，应当注意准确对齐目标刻度，避免读取误差。

轨距尺通常由耐用的材料制成，具有一定的防护性能，可在多种环境条件下使用。

此外，一些轨距尺还可以具备其他测量功能，例如测量高程等。

总之，轨距尺是一种简单而有效的工具，用于测量轨道之间的距离，以确保铁路和道路交通的安全性。

使用者在使用轨距尺时应遵循说明书中的操作步骤，并注意安全使用。

使用前请仔细阅读说明书TGC-1520（俄式）数显轨距尺
产品介绍
【功能特点】
检测宽轨520mm铁路轨道的轨距、超高、查照间隔和护背距离；
具有检测数据存储功能，可以上传电脑以曲线形式进行故障判断；
显示方式采用OLED屏幕大字体显示，数据清晰直观；
测量面采用大型精密平磨，一次精磨完成，保证两端测量面的水平精度；
自带温度补偿优化功能，对环境温度影响进行自动修正，减少检测误差；
人性化设计，按键少，操作快捷，提升作业效率。

【技术参数】
1.轨距测量范围及误差
项目名称1520测量范围1676测量范围示值最大允许误差轨距尺1495～15551651～1711±0.25
超高-185～+185-185～+185———
查照间隔1466～14861622～1642±0.30
护背距离1423～14431579～1599±0.30
2.搭轨面平行度及超高误差单位（mm）
准确度等级搭轨面平行度
超高零位最大
允许误差超高求值最大
允许误差
超高掉头误差
超高求值重复
性
0级≤0.10±0.15±0.30≤0.30≤0.10 1级≤0.15±0.20±0.45≤0.40≤0.15 2级≤0.20±0.60±1.20≤1.2≤0.40
【注意事项】
1、数显轨距尺属高精密电子测量工具，使用中应轻拿轻放，避免碰撞，非专业人员严禁拆卸；
2、产品使用完后，请关闭电源，不使用时，应清洁干净放在安全的地方；
3、轨距尺应坚持周期检定。

轨距尺的使用方法
轨距尺是一种用来测量铁路或有轨电车轨距的工具，它在铁路维护和建设中起
着非常重要的作用。

正确的使用轨距尺可以确保轨道的安全和稳定，提高铁路运输的效率。

下面将介绍轨距尺的使用方法，希望能对大家有所帮助。

首先，使用轨距尺之前，需要检查轨距尺本身是否完好无损。

确保刻度清晰可见，测量准确无误。

另外，还要检查测量工具的零点是否准确，以确保测量结果的准确性。

在使用轨距尺进行测量时，需要将轨距尺平放在轨道上，并确保其与轨道垂直。

然后，将轨距尺的两端分别放在轨道的内侧，轨距尺的刻度应该与轨道的轨距相吻合。

在测量过程中，要确保轨距尺与轨道的接触牢固，不得有松动或晃动的情况发生。

当轨距尺放置到位后，可以开始进行测量。

通常情况下，需要至少两名工作人
员协作进行测量，一人负责保持轨距尺的稳定，另一人则进行读数。

在读数时，要注意刻度的精确位置，避免出现误差。

同时，要确保测量过程中不受外界因素的干扰，以保证数据的准确性。

在测量完成后，需要将轨距尺妥善存放。

轨距尺是一种精密测量工具，需要注
意防水防潮、防尘防震。

存放时要放置在干燥通风的地方，避免阳光直射或潮湿环境，以免影响测量精度。

总之，轨距尺是铁路维护和建设中不可或缺的重要工具，正确的使用方法能够
确保轨道的安全和稳定。

在使用轨距尺时，要注意检查工具的完好性，正确放置和稳固测量，保证数据的准确性，以及妥善存放工具。

希望以上介绍的使用方法能够帮助大家更好地使用轨距尺，提高工作效率，确保铁路运输的安全顺畅。
