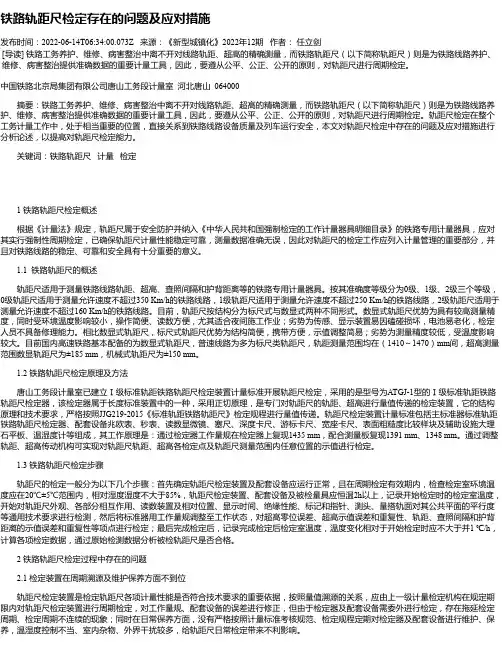

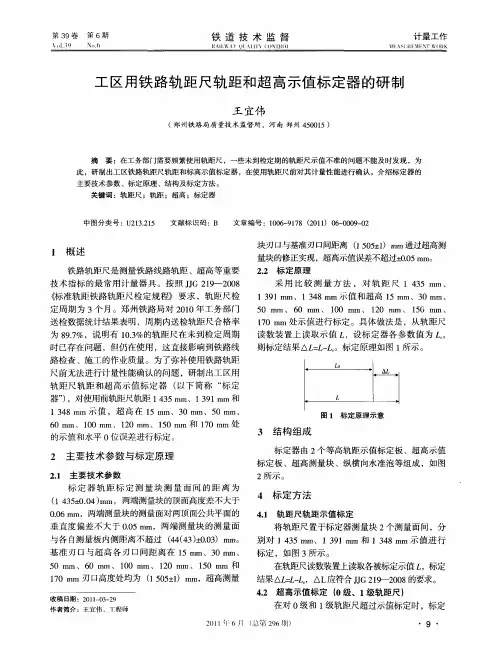

铁路轨距尺检定存在的问题及应对措施发布时间：2022-06-14T06:34:00.073Z 来源：《新型城镇化》2022年12期作者：任立剑[导读] 铁路工务养护、维修、病害整治中离不开对线路轨距、超高的精确测量，而铁路轨距尺（以下简称轨距尺）则是为铁路线路养护、维修、病害整治提供准确数据的重要计量工具，因此，要遵从公平、公正、公开的原则，对轨距尺进行周期检定。

中国铁路北京局集团有限公司唐山工务段计量室河北唐山 064000摘要：铁路工务养护、维修、病害整治中离不开对线路轨距、超高的精确测量，而铁路轨距尺（以下简称轨距尺）则是为铁路线路养护、维修、病害整治提供准确数据的重要计量工具，因此，要遵从公平、公正、公开的原则，对轨距尺进行周期检定。

轨距尺检定在整个工务计量工作中，处于相当重要的位置，直接关系到铁路线路设备质量及列车运行安全，本文对轨距尺检定中存在的问题及应对措施进行分析论述，以提高对轨距尺检定能力。

关键词：铁路轨距尺计量检定1 铁路轨距尺检定概述根据《计量法》规定，轨距尺属于安全防护并纳入《中华人民共和国强制检定的工作计量器具明细目录》的铁路专用计量器具，应对其实行强制性周期检定，已确保轨距尺计量性能稳定可靠，测量数据准确无误，因此对轨距尺的检定工作应列入计量管理的重要部分，并且对铁路线路的稳定、可靠和安全具有十分重要的意义。

1.1 铁路轨距尺的概述轨距尺适用于测量铁路线路轨距、超高、查照间隔和护背距离等的铁路专用计量器具。

按其准确度等级分为0级、1级、2级三个等级，0级轨距尺适用于测量允许速度不超过350 Km/h的铁路线路，1级轨距尺适用于测量允许速度不超过250 Km/h的铁路线路，2级轨距尺适用于测量允许速度不超过160 Km/h的铁路线路。

目前，轨距尺按结构分为标尺式与数显式两种不同形式。

数显式轨距尺优势为具有较高测量精度，同时受环境温度影响较小，操作简便、读数方便，尤其适合夜间施工作业；劣势为传感、显示装置易因磕碰损坏，电池易老化，检定人员不具备修理能力。

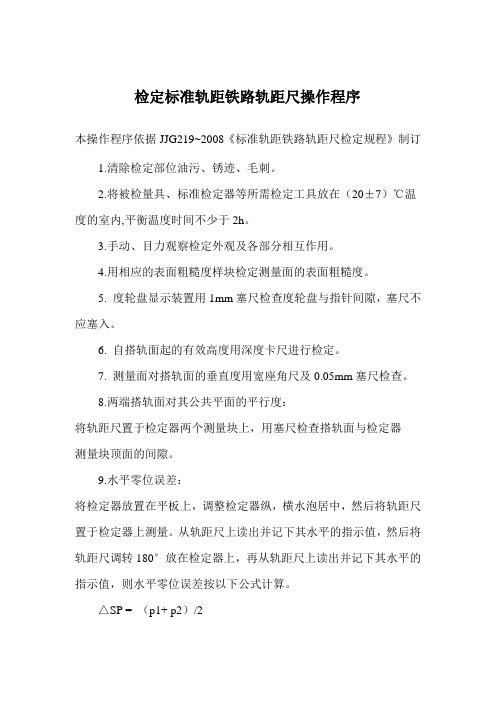

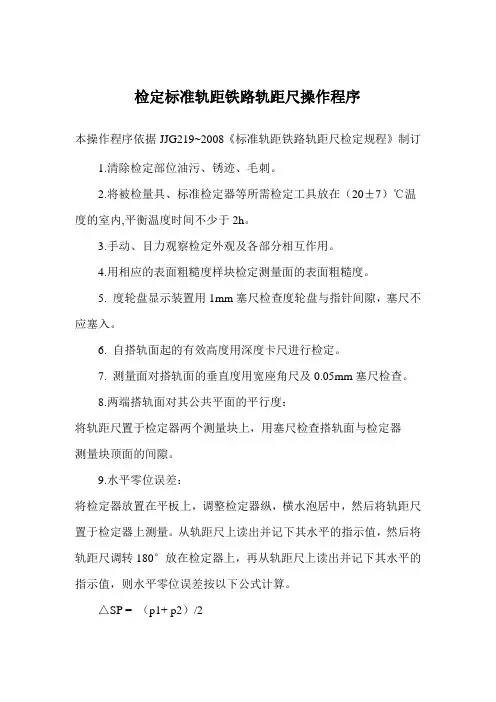

检定标准轨距铁路轨距尺操作程序本操作程序依据JJG219~2008《标准轨距铁路轨距尺检定规程》制订1.清除检定部位油污、锈迹、毛刺。

2.将被检量具、标准检定器等所需检定工具放在（20±7）℃温度的室内,平衡温度时间不少于2h。

3.手动、目力观察检定外观及各部分相互作用。

4.用相应的表面粗糙度样块检定测量面的表面粗糙度。

5. 度轮盘显示装置用1mm塞尺检查度轮盘与指针间隙，塞尺不应塞入。

6. 自搭轨面起的有效高度用深度卡尺进行检定。

7. 测量面对搭轨面的垂直度用宽座角尺及0.05mm塞尺检查。

8.两端搭轨面对其公共平面的平行度：将轨距尺置于检定器两个测量块上，用塞尺检查搭轨面与检定器测量块顶面的间隙。

9.水平零位误差：将检定器放置在平板上，调整检定器纵，横水泡居中，然后将轨距尺置于检定器上测量。

从轨距尺上读出并记下其水平的指示值，然后将轨距尺调转180°放在检定器上，再从轨距尺上读出并记下其水平的指示值，则水平零位误差按以下公式计算。

△SP = （p1+ p2）/2式中：△SP——水平零位误差，mm。

p1———第一次水平指示值，mm。

p2———调转180°后的水平指示值，mm。

10.超高的示值误差和重复性检定器超高测量刃口调至固定刃口高度相同，将超高测量尺示值清零后锁上零位。

然后将检定器的纵、横向水准泡及1435mm测点对好后即可检定轨距尺的超高。

利用升降机构将检定器水平（超高）测量尺由零位分别调整至50mm、100mm、150mm，以及其他任意一非零点，将轨距尺放在水平（超高）测量刃口与固定刃口上，轨距尺水平（超高）示值的绝对值与检定器水平（超高）测量尺示值之差即为水平（超高）示值误差。

将轨距尺调转180°再放在超高测量刃口与固定刃口上，用上述方法再测量一次。

两次读数代数和的绝对值即为超高掉头误差。

11.轨距尺的重复性：将检定器锁定在轨距尺水平（超高）测量范围内任意测量点上，再将轨距尺置于检定器上，反复测量水平（超高）5次，取测量结果的最大值与最小值之差即为重复性。

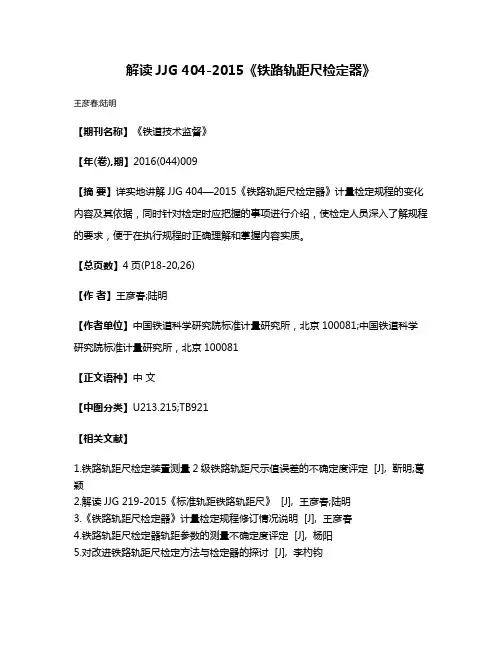

解读JJG 404-2015《铁路轨距尺检定器》
王彦春;陆明
【期刊名称】《铁道技术监督》
【年(卷),期】2016(044)009
【摘要】详实地讲解JJG 404—2015《铁路轨距尺检定器》计量检定规程的变化内容及其依据，同时针对检定时应把握的事项进行介绍，使检定人员深入了解规程的要求，便于在执行规程时正确理解和掌握内容实质。

【总页数】4页(P18-20,26)
【作者】王彦春;陆明
【作者单位】中国铁道科学研究院标准计量研究所，北京100081;中国铁道科学研究院标准计量研究所，北京100081
【正文语种】中文
【中图分类】U213.215;TB921
【相关文献】
1.铁路轨距尺检定装置测量2级铁路轨距尺示值误差的不确定度评定 [J], 靳明;葛颖
2.解读JJG 219-2015《标准轨距铁路轨距尺》 [J], 王彦春;陆明
3.《铁路轨距尺检定器》计量检定规程修订情况说明 [J], 王彦春
4.铁路轨距尺检定器轨距参数的测量不确定度评定 [J], 杨阳
5.对改进铁路轨距尺检定方法与检定器的探讨 [J], 李杓钧
因版权原因，仅展示原文概要，查看原文内容请购买。

铁路轨距尺检定器检定规程铁路轨距尺检定器是用来检查铁路轨道的轨距是否符合规定的测量工具。

为了确保铁路运营的安全和可靠性，检定器的准确性和可靠性至关重要。

下面是铁路轨距尺检定器的检定规程。

1.检定器的外观检查：首先，检查器具的外观是否完好无损，有无明显变形或破损。

同时，确认检定器的标志和铭牌是否清晰可辨，检查检定器的尺度刻度是否完整，刻度是否清晰。

2.检定器的零位校准：将检定器置于平稳的水平面上，并使用调节装置将检定器的指针调整至刻度的零位。

3.检定器的精度检测：将检定器放置在稳定的基准台上，然后以一定速度移动基准台。

记录下检定器的刻度读数和基准台移动的距离。

通过多次重复检测，计算出平均值，并计算出检定器的偏差。

4.检定器的重现性检测：将检定器放置在基准台上，进行多次重复检测，记录下每次的刻度读数。

通过比较这些读数，评估检定器在相同工况下的重现性。

5.检定器的反应速度检测：将基准台移动一定距离后停止，记录下检定器指针的反应时间。

通过多次测量，求得平均反应时间。

6.检定器的环境适应性检测：将检定器放置在高温、低温、高湿度和低湿度的环境中，观察其性能是否受到影响。

同时，还需检查检定器的防尘、防水和抗震能力。

7.检定器的校准和维护：根据检定结果，对检定器进行校准和调整，使其满足规定的准确性和精度要求。

同时，定期进行维护和保养，确保检定器的长期可靠性。

以上是铁路轨距尺检定器的检定规程。

为了保证铁路运营的安全和可靠性，铁路轨距尺检定器的准确性和可靠性至关重要。

只有通过严格的检定和维护程序，才能保证检定器的正常工作，并确保铁路轨距的准确性。

铁路轨距尺检定器技术参数
产品型号：GJQ-I型
主要技术指标
准确度等级：Ⅰ级
轨距测量范围：1410～1470mm
水平（超高）测量范围：0～185mm
2º的倾角垫块
1.超高数值进行全量程任意点检定。

2.超高装置由齿轮和齿条升降机构组成，采用高精度直线导向杆，其测量数据通过带有修正功能的操作显示屏输出显示。

3.超高数值调节装置带有微调功能，便于精度调整超高数值。

铁路支距尺检定器技术参数
产品型号：ZJQ-1-IL（I类）
主要技术指标
结构型式：Ⅰ类
测量范围： 100～2000mm
示值误差：不超过±0.08 mm
1、检定器测量机构为可移动形式，测量机构移动形式采用高精度直线导轨结构，在其导轨滑块上安装测量块；滑块与高准确度位移传感器的读数头连接，检测准确度高，操作、观测方便快捷。

2、全量程数显检定装置，测量范围（100-2000）mm,可对支距尺全量程任意点进行检测。

轨距尺检定器操作程序轨距尺的检定环境温度为(20±7)℃，湿度不大于85%RH。

检定前，轨距尺与轨距尺检定器和其他必要的计量器具温度平衡时间不少于2小时。

将检定器放置在稳固的台面上，旋动调整螺丝，先将检定器的纵、横向水准泡的气泡调到中心位置；打开活、固端测量板，将轨距量规轻放在检定器上，反复轻微旋动检定器手轮，使量规两端分别与检定器两个测量块的测量面轻轻接触，轴向无窜动，将检定器轨距标尺清零，取下量规，量规悬挂保存，固定好活、固端测量板，此时检定器的测量尺寸即为1435mm（同时对应1348mm、1391mm）。

将被检定的轨距尺轻放在检定器上，按规程要求对其水平、轨距、超高进行检定：1、轨距示值误差和重复性：轨距通过轨距手轮与微调螺杆进行测试（使用微调螺杆时应首先拧紧轨距锁母），从轨距尺上读取轨距、查照间隔、护背距离的指示值，再读取检定器轨距标尺指示值，按规定的公式计算轨距示值误差。

将检定器锁定在轨距尺轨距测量范围内任意测量点上，再将轨距尺置于检定器上，反复测量轨距5次，取测量结果的最大值与最小值之差即为轨距重复性。

2、水平零位误差：以度轮盘为水平(超高)显示装置的轨距尺，先将其度轮盘的指示值置零，读出轨距尺水准泡单侧边缘示值，然后将轨距尺掉转180°放在检定器上，再读出轨距尺水准泡单侧边缘示值（两次读数对检定者来说都在检定器的同一端，但符号应相对于轨距尺一端保持一致）,按公式计算水平零位误差。

3、超高的示值误差和重复性：把检定器超高测量刃口调至与固定刃口高度相同，将超高测量尺示值置零，测试单位为“mm”。

将轨距尺放在超高测量刃口与固定刃口上，利用超高旋钮将检定器超高测量尺由零位分别调至50 mm，100 mm，150 mm，以及其他任意一非零点，轨距尺超高示值的绝对值与检定器超高测量尺示值之差即为超高示值误差。

将轨距尺掉转180°放在检定器上，用上述方法再测量一次，两次读数代数和的绝对值即为超高掉头误差。

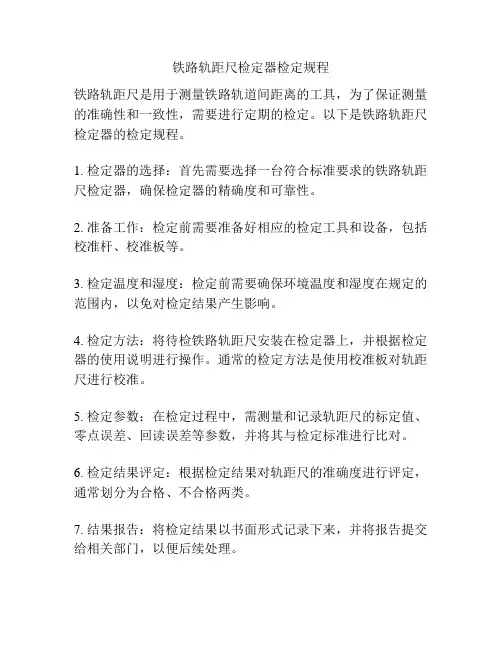

铁路轨距尺检定器检定规程
铁路轨距尺是用于测量铁路轨道间距离的工具，为了保证测量的准确性和一致性，需要进行定期的检定。

以下是铁路轨距尺检定器的检定规程。

1. 检定器的选择：首先需要选择一台符合标准要求的铁路轨距尺检定器，确保检定器的精确度和可靠性。

2. 准备工作：检定前需要准备好相应的检定工具和设备，包括校准杆、校准板等。

3. 检定温度和湿度：检定前需要确保环境温度和湿度在规定的范围内，以免对检定结果产生影响。

4. 检定方法：将待检铁路轨距尺安装在检定器上，并根据检定器的使用说明进行操作。

通常的检定方法是使用校准板对轨距尺进行校准。

5. 检定参数：在检定过程中，需测量和记录轨距尺的标定值、零点误差、回读误差等参数，并将其与检定标准进行比对。

6. 检定结果评定：根据检定结果对轨距尺的准确度进行评定，通常划分为合格、不合格两类。

7. 结果报告：将检定结果以书面形式记录下来，并将报告提交给相关部门，以便后续处理。

8. 检定周期：根据使用情况和具体要求，确定检定周期，定期进行轨距尺的检定工作。

以上是铁路轨距尺检定器的检定规程，通过严格的检定过程，可以确保铁路轨距尺的测量准确性和可靠性，保障铁路运输的安全和顺畅。

关于铁路轨距尺轨距示值误差的不确定度评定分析发表时间：2020-10-25T03:38:13.806Z 来源：《中国科技人才》2020年第18期作者：田芙丽[导读] 检定前，轨距尺与轨检器和其他必要的计量器具，温度平衡时间不少于2h。

中国铁路北京局集团有限公司科研所天津计量站天津市 300142摘要：本文通过分析在检定标准轨距尺过程中存在的可能的不确定度影响因素，对轨距尺轨距示值误差的不确定度进行评定，从而判断测量标准器是否满足量值溯源要求。

关键词：轨距尺；示值误差；不确定度评定；1 概述1.1测量依据：JJG 219-2015《标准轨距铁路轨距尺》检定规程1.2环境条件：温度（23±5）℃；相对湿度≤80%；温度变化每小时不超过1℃。
