神刚200-6故障代码说明

神刚200-6故障代码说明
G-2、步进电机无起点分度。
G-3、发动机转速传感器异常。
H-1、油门旋钮异
B-10、左行走压力传感器异常。
C-1、P1油泵压力传感器异常。
C-2、P2油泵压力传感器异常。
D-1、P1中立切断比例阀异常。
D-2、P2中立切断比例阀异常。
D-3、直线行走比例阀异常。
D-4、大臂合流比例阀异常（仅-2机型）。
D-5、慢速回转比例阀异常（仅-2机型）。
G-1、步进电机电流异常。
G-2、步进电机无起点分度。
G-5、
1、机电控制器故障。
1-1、仪表与机电控制器通信异常。
1-2、蓄电池继电器异常。
A-1、未进行机电A调整。
A-2、机电A调整不良。
神刚200-6电脑报警显示的故障说明书哪位有？ 2011-5-13 11:02 提问者：htd21 | 浏览次数：137次
推荐答案 2011-5-13 11:39 您说的是故障代码吧
很齐全的 ,,给个佳佳吧
A-1ROM数据不良（未进行机电A调整）。
A-2机电A调整不良。
B-9、右行走压力传感器异常。
B-10、左行走压力传感器异常。
B-11、P1负压传感器异常。
B-12、P2负压传感器异常。
B-15、背压压力传感器异常。
C-1、P1油泵压力传感器异常。
C-2、P2油泵压力传感器异常。
D-1、P1中立切断比例阀异常。
B-1、大臂上生压力传感器异常。
B-2、大臂下降压力传感器异常。
B-3、小臂收回压力传感器异常。
B-4、小臂外伸压力传感器异常。
B-5、铲斗收回压力传感器异常。

SHINKO神钢叉车故障代码表FC

SHINKO神钢叉车故障代码表FC
EEPROM异常(B)
EEPROM不良或数据不合
无法行走,升降,倾斜充电
(1)钥匙ON-OFF
(2)将EEPROM回复至原始功能状态
F7
通信断线(控制PC板)
停止2)异常部份处理
F8
行走充电开关异常
钥匙ON时,各开关也同时跟着ON或OFF
无法行走,升降,倾斜充电
SHINKO神钢叉车故障代码表
F1~F8程序系统故障
异常代码
诊断名称
异常内容
出现症状
排除异常或方法
F1
仪表板异常
钥匙ON时,9个开关SW中不知那个开关设有OFF(ON状态)
只显示代码
(1)自动
(2)异常部份处理
F2
通信异常
接收控制PC板信号之电路异常
(有外来电流所至)
可以行走,升降,倾斜充电
(1)同上
(2)同上
F3
通信断线(液晶仪表板)
停止接收控制PC板信号
无法行走,升降,倾斜充电
(1)同上
(2)同上
F4
通信受信异常
控制PC板指令异常,断续
无法行走,升降,倾斜充电
(1)同上
(2)同上
F5
EEPROM异常(A)
无法读取功能数据
无法行走,升降,倾斜充电
(1)钥匙ON-OFF
(2)其它方法
F6
E3
后備計時器異常
充電開始至計時充電之時間超過10小時以上
充電停止
(1)鑰匙ON前進后退,切換杆加入前(或后)
(1)钥匙OFF-ON
(2)异常部份处理
E1-E3充電系統故障
異常代碼
診斷名稱
異常內容
出現症狀
排除異常或新設定方法

神钢挖掘机故障代码!

神钢挖掘机故障代码!
CN15-5
744
745
BP
PW
18
P2中立切断
比例阀异常
D-2
CN15-6
CN15-7
740
741
BO
GRR
19
行走直进
比例阀异常
D-3
CN15-8
CN15-9
742
743
VR
GRB
20
小臂可变再生
比例阀异常
D-6
CN15-10
CN15-11
9
小臂外升压力
传感器异常
B-4
CN11-11
CN11-12
505
955
PL
GR
10
挖斗回收压力
传感器异常
B-5
CN11-14
CN11-13
500
950
LGR
BRL
11
挖斗外扬压力
传感器异常
B-6
CN11-17
CN11-18
501
951
LGW
CN13-1
544
BG
28
发动机转速传感器异常
G-3
CN12-20
CN12-21
580
581
R
W
29
油门旋钮异常
H-1
CN12-1
CN12-2
CN12-3
917
517
967
BW
P
WR
A-2
6
大臂上升压力
传感器异常

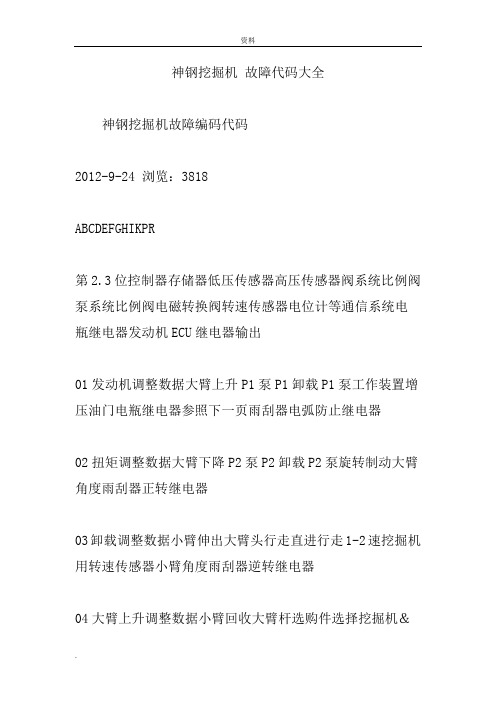

神钢挖掘机故障代码(大全)

神钢挖掘机故障代码(大全)

神钢挖掘机故障代码大全神钢挖掘机故障编码代码2012-9-24 浏览：3818ABCDEFGHIKPR第2.3位控制器存储器低压传感器高压传感器阀系统比例阀泵系统比例阀电磁转换阀转速传感器电位计等通信系统电瓶继电器发动机ECU继电器输出01发动机调整数据大臂上升P1泵P1卸载P1泵工作装置增压油门电瓶继电器参照下一页雨刮器电弧防止继电器02扭矩调整数据大臂下降P2泵P2卸载P2泵旋转制动大臂角度雨刮器正转继电器03卸载调整数据小臂伸出大臂头行走直进行走1-2速挖掘机用转速传感器小臂角度雨刮器逆转继电器04大臂上升调整数据小臂回收大臂杆选购件选择挖掘机＆ECU双转速传感器喷水器马达05小臂回收调整数据挖斗挖掘挖斗限制06小臂伸出调整数据挖斗排土小臂回收2速07旋转0809行走右燃料传感器10行走左11选择位置检测CAN通信1213右侧旋转闪光灯继电器14左侧旋转闪光灯继电器15行走蜂鸣器继电器16P1侧选购件AIS继电器217P2侧选购件发动机停止继电器18操作杆锁定继电器1920安全继电器21调整数据扇区122调整数据扇区223计时器扇区124计时器扇区225比例阀调整数据31组通信最后1位参照下一页0大于正常范围大于正常范围1—晶体管ON故障/接地短路CAN错误2—输出异常输出异常晶体管ON故障晶体管ON故障超转3—断线断线断线断线晶体管ON故障断线断线超时4—电源短路电源短路电源短路接点熔敷电源短路5数值不正确发动机系统故障代码一览表故障代码推测故障原因故障现象参考页码传感器系统P2228大气压传感器故障(LOW)输出低下17-32P2229大气压传感器故障(HI)输出低下17-32P0192共轨压力传感器故障(LOW)输出低下17-24P0193共轨压力传感器故障(HI)输出低下17-24P0191共轨压力传感器故障输出低下17-23P0237增压压力传感器故障(LOW)输出低下17-19P0108增压压力传感器故障(HI)输出低下17-19P0117水温传感器故障(LOW)输出低下17-16P0118水温传感器故障(HI)输出低下17-16P0182燃料温度传感器故障(LOW)__17-18P0183燃料温度传感器故障(HI)__17-18P0335主转速传感器系统故障发动机不运行/发动机停机17-13P0340辅转速传感器系统故障__17-14P2120两个油门传感器系统故障输出低下(LOW油门800rpm 固定)17-29P2122油门传感器1故障(LOW)__17-26P2123油门传感器1故障(HI)__17-26P2127油门传感器2故障(LOW)__17-28P2128油门传感器2故障(HI)__17-28P1133紧急用油门传感器故障(HI)常规的操纵17-30SW.继电器系统P0540预热装置故障(打开/GND短路)发动机运行困难17-48P0540预热装置故障( B短路)发动机运行困难17-48P0617启动开关系统故障__17-51P0686主继电器系统故障__17-50传输泵系统P0629传输电磁阀系统故障( B短路)发动机不运行/发动机停机17-42P0628传输泵电磁阀系统故障(全排出模式)输出低下17-42P2635传输泵异常压力履历__17-43P2635传输泵电磁阀卡住输出低下17-43P0088共轨压力异常、控制系统输出低下17-21喷射系统P1211喷射器电磁阀驱动系统公共1故障(GND短路)输出低下/减缸运行(1号、4号)17-33P1214喷射器电磁阀驱动系统公共2故障(GND短路)输出低下/减缸运行(2号、3号)17-33P1212喷射器电磁阀驱动系统公共1故障( B短路,打开)输出低下/减缸运行(1号、4号)17-35P1215喷射器电磁阀驱动系统公共2故障( B短路,打开)输出低下/减缸运行(2号、3号)17-35P0201喷射器-1电磁阀系统断线输出低下/减缸运行(1号)17-37P0202喷射器-2电磁阀系统断线输出低下/减缸运行(2号)17-37P0203喷射器-3电磁阀系统断线输出低下/减缸运行(3号)17-37P0204喷射器-4电磁阀系统断线输出低下/减缸运行(4号)17-37P0263汽缸间补正错误-#1__17-40P0266汽缸间补正错误-#2__17-40P0269汽缸间补正错误-#3__17-40P0272汽缸间补正错误-#4__17-40EGR系统P0489EGR阀线性电磁阀1故障(断线、GND短路)输出低下17-44P0490EGR阀线性电磁阀2故障(VB短路)输出低下17-44P0404EGR阀卡住1输出低下17-45P0405EGR阀上升传感器1故障(LOW)输出低下17-46P0406EGR阀上升传感器2故障(HI)输出低下17-46涡轮系统P0234涡轮过增压输出低下17-21发动机状态判定P0217过热输出低下17-17P0219发动机超转__17-17通信U1001CAN通讯中断(车辆)__ECU系统P0611ECU充电回路不良(LOW)输出低下17-50P0200ECU充电回路不良(HI)输出低下17-50P0605闪存ROM异常输出低下17-49P0606CPU故障(硬件检测)发动机不运行/发动机停机17-49 P0607CPU监视用IC异常输出低下17-49喷射系统P1601喷射器多点补正异常输出低下17-49传输泵系统P0088共轨压力异常、泵过压传送输出低下17-21 传输泵系统P2635传输泵功能不全输出低下17-43。

神钢挖掘机 SK2008故障代码

神钢挖掘机 SK2008故障代码

电磁阀驱动系统共轨1故障(+B短路/断路)、输出下降 /断缸运转(1次、4次)。 P1215、喷油器电磁阀驱动系统共轨2故障(+B短路/断 路)、输出下降/断缸运转(2次、3次)。 P1601、喷油器
多点修正异常、输出下降。
P0201、喷油器1电磁阀电路断路、输出下降 /断缸运 转（1次）。 P0202、喷油器2电磁阀电路断路、输出下降/断缸运 转（2次）。 P0203、喷油器3电磁阀电路断路
能启动发动机停止。 P0607、CPU监视用IC异常、输出下降。
Hale Waihona Puke w j 0 l 2 s 二 手 挖 掘 机 w w w . e r s h o u w a j u e j i . o r g
降。
P0405、EGR阀安全传感器1故障(LO)。 P0406、阀安全传感器1故障(HI)。 P0234、涡轮增压过大、输出下降。 P0217、过热、输出下降。 P0219、发动机飞车。
U1001、CAN通信中断（车辆）。 P0611、ECU充电回路不良(LO)、输出下降。 P0200、ECU充电回路不良(HI)。 P0605、ROM异常。 P0606、CPU故障、发动机不
、输出下降/断缸运转（3次）。 P0204、喷油器4电磁阀电路断路、输出下降/断缸运 转（4次）。 P0263、汽缸补正故障1。 P0266、汽缸补正故障2。 P0269、汽缸补正故障3。
P
0272、汽缸补正故障4。 P0489、EGR阀线性电磁阀1故障(断路/GND短路)、输 出下降。
P0490、EGR阀线性电磁阀1故障(VB短路)、输出下降。 P0404、EGR阀卡住1、输出下
水温传感器故障(HI)。 P0182、燃油温度传感器故障(LO)。 P0183、燃油温度传感器故障(HI)。 P0335、主转速传感器系统故障、发动机不能启动/ 发动机停止。

神钢挖掘机 故障代码大全.

神钢挖掘机 故障代码大全.

神钢挖掘机故障代码大全神钢挖掘机故障编码代码2012-9-24 浏览：3818ABCDEFGHIKPR第2.3位控制器存储器低压传感器高压传感器阀系统比例阀泵系统比例阀电磁转换阀转速传感器电位计等通信系统电瓶继电器发动机ECU继电器输出01发动机调整数据大臂上升P1泵P1卸载P1泵工作装置增压油门电瓶继电器参照下一页雨刮器电弧防止继电器02扭矩调整数据大臂下降P2泵P2卸载P2泵旋转制动大臂角度雨刮器正转继电器03卸载调整数据小臂伸出大臂头行走直进行走1-2速挖掘机用转速传感器小臂角度雨刮器逆转继电器04大臂上升调整数据小臂回收大臂杆选购件选择挖掘机＆ECU双转速传感器喷水器马达05小臂回收调整数据挖斗挖掘挖斗限制06小臂伸出调整数据挖斗排土小臂回收2速07旋转0809行走右燃料传感器10行走左11选择位置检测CAN通信1213右侧旋转闪光灯继电器14左侧旋转闪光灯继电器15行走蜂鸣器继电器16P1侧选购件AIS继电器217P2侧选购件发动机停止继电器18操作杆锁定继电器1920安全继电器21调整数据扇区122调整数据扇区223计时器扇区124计时器扇区225比例阀调整数据31组通信最后1位参照下一页0大于正常范围大于正常范围1—晶体管ON故障/接地短路CAN错误2—输出异常输出异常晶体管ON故障晶体管ON故障超转3—断线断线断线断线晶体管ON故障断线断线超时4—电源短路电源短路电源短路接点熔敷电源短路5数值不正确发动机系统故障代码一览表故障代码推测故障原因故障现象参考页码传感器系统P2228大气压传感器故障(LOW)输出低下17-32P2229大气压传感器故障(HI)输出低下17-32P0192共轨压力传感器故障(LOW)输出低下17-24P0193共轨压力传感器故障(HI)输出低下17-24P0191共轨压力传感器故障输出低下17-23P0237增压压力传感器故障(LOW)输出低下17-19P0108增压压力传感器故障(HI)输出低下17-19P0117水温传感器故障(LOW)输出低下17-16P0118水温传感器故障(HI)输出低下17-16P0182燃料温度传感器故障(LOW)__17-18P0183燃料温度传感器故障(HI)__17-18P0335主转速传感器系统故障发动机不运行/发动机停机17-13P0340辅转速传感器系统故障__17-14P2120两个油门传感器系统故障输出低下(LOW油门800rpm 固定)17-29P2122油门传感器1故障(LOW)__17-26P2123油门传感器1故障(HI)__17-26P2127油门传感器2故障(LOW)__17-28P2128油门传感器2故障(HI)__17-28P1133紧急用油门传感器故障(HI)常规的操纵17-30SW.继电器系统P0540预热装置故障(打开/GND短路)发动机运行困难17-48P0540预热装置故障( B短路)发动机运行困难17-48P0617启动开关系统故障__17-51P0686主继电器系统故障__17-50传输泵系统P0629传输电磁阀系统故障( B短路)发动机不运行/发动机停机17-42P0628传输泵电磁阀系统故障(全排出模式)输出低下17-42P2635传输泵异常压力履历__17-43P2635传输泵电磁阀卡住输出低下17-43P0088共轨压力异常、控制系统输出低下17-21喷射系统P1211喷射器电磁阀驱动系统公共1故障(GND短路)输出低下/减缸运行(1号、4号)17-33P1214喷射器电磁阀驱动系统公共2故障(GND短路)输出低下/减缸运行(2号、3号)17-33P1212喷射器电磁阀驱动系统公共1故障( B短路,打开)输出低下/减缸运行(1号、4号)17-35P1215喷射器电磁阀驱动系统公共2故障( B短路,打开)输出低下/减缸运行(2号、3号)17-35P0201喷射器-1电磁阀系统断线输出低下/减缸运行(1号)17-37P0202喷射器-2电磁阀系统断线输出低下/减缸运行(2号)17-37P0203喷射器-3电磁阀系统断线输出低下/减缸运行(3号)17-37P0204喷射器-4电磁阀系统断线输出低下/减缸运行(4号)17-37P0263汽缸间补正错误-#1__17-40P0266汽缸间补正错误-#2__17-40P0269汽缸间补正错误-#3__17-40P0272汽缸间补正错误-#4__17-40EGR系统P0489EGR阀线性电磁阀1故障(断线、GND短路)输出低下17-44P0490EGR阀线性电磁阀2故障(VB短路)输出低下17-44P0404EGR阀卡住1输出低下17-45P0405EGR阀上升传感器1故障(LOW)输出低下17-46P0406EGR阀上升传感器2故障(HI)输出低下17-46涡轮系统P0234涡轮过增压输出低下17-21发动机状态判定P0217过热输出低下17-17P0219发动机超转__17-17通信U1001CAN通讯中断(车辆)__ECU系统P0611ECU充电回路不良(LOW)输出低下17-50P0200ECU充电回路不良(HI)输出低下17-50P0605闪存ROM异常输出低下17-49P0606CPU故障(硬件检测)发动机不运行/发动机停机17-49 P0607CPU监视用IC异常输出低下17-49喷射系统P1601喷射器多点补正异常输出低下17-49传输泵系统P0088共轨压力异常、泵过压传送输出低下17-21 传输泵系统P2635传输泵功能不全输出低下17-43。

奥西135代码大全

奥西135代码大全A-1R0M数据不良（未进行机电A调整）。

A-2机电A调整不良。

A-3CPU异常。

B-1大臂上升压力传感器异常。

B-2、大臂下降压力传感器异常。

B-3、小臂收回压力传感器异常。

B-4、小臂外伸压力传感器异常。

B-5、铲斗收回压力传感器异常。

B-6、铲斗外伸压力传感器异常。

B-7、回转压力传感器异常。

B-9、右行走压力传感器异常。

B-10、左行走压力传感器异常。

C-1、P1油泵压力传感器异常。

C-2、P2油泵压力传感器异常。

D-1、P1中立切断比例阀异常。

D-2、P2中立切断比例阀异常。

D-3、直线行走比例阀异常。

D-4、大臂合流比例阀异常（仅-2机型）。

D-5、慢速回转比例阀异常（仅-2机型）。

D-6、小臂可变再生比例阀异常（仅-3机型）。

E-1、P1油泵比例阀异常。

E-2、P2油泵比例阀异常。

F-1、增压电磁阀异常。

F-2、回转制动电磁阀异常。

F-3、行走速度转换电磁阀异常。

F-4、FC模式（微操作）电磁阀异常（仅-2机型）。

F-5、直线行走电磁阀异常（仅-2机型）。

G-1、步进电机电流异常。

G-2、步进电机无起点分度。

G-5、发动机熄火（显示E/G逆转）。

神钢SK200-6故障代码：1、机电控制器故障。

1-1、仪表与机电控制器通信异常。

1-2、蓄电池继电器异常。

A-1、未进行机电A调整。

A-2、机电A调整不良。

B-1、大臂上生压力传感器异常。

B-2、大臂下降压力传感器异常。

B-3、小臂收回压力传感器异常。

B-4、小臂外伸压力传感器异常。

B-5、铲斗收回压力传感器异常。

B-6、铲斗外伸压力传感器异常。

B-7、右回转压力传感器异常。

B-8、左回转压力传感器异常。

B-9、右行走压力传感器异常。

B-10、左行走压力传感器异常。

B-11、P1负压传感器异常。

B-12、P2负压传感器异常。

B-15、背压压力传感器异常。

C-1、P1油泵压力传感器异常。

C-2、P2油泵压力传感器异常。

D-1、P1中立切断比例阀异常。

神钢sk200-8型挖掘机铲斗回收缓慢无力的故障排查


1 故障现象
1 台神钢 SK200-8 型挖掘机 工作 1 万 h 后，出现铲斗回收动
PSV-P1
PSV-P2
作缓慢无力故障，液压油温度升 高后故障更加明显。该故障造成 挖掘机工作效率下降，热车时甚 至无法工作。该挖掘机平时保养
发动机
油
P1 泵
箱
Pc 先 P2 泵 导
泵
手柄先导阀 SE6 SE5
良好，一般液压系统不会出现整 体磨损、老化故障，经过初步分 析后认为，故障的原因是铲斗回
“先电后液，由简到繁”的原则进行，具体排查过程如下。 4.1 检测电控系统
该挖掘机电控系统具有自我诊断和服务诊断 2 种功能。 电控系统一旦出现故障，自我诊断功能将在液晶显示屏上 显示故障码并伴有蜂鸣音报警。服务诊断功能启动后可以 将控制器（CPU）的数据显示在液晶显示屏上。启动挖掘 机进行各种操作，液晶显示屏上未显示任何故障代码，由 此说明电控系统工作正常。 4.2 检查液压系统
技术·维修 TECHNOLOGY& MAINTENANCE
神钢 SK200-8 型挖掘机铲斗回收 缓慢无力的故障排查
■ 曹学峰
石家庄铁道大学工程训练中心 ，河北石家庄 050043 摘 要：针对神钢 SK200-8 型挖掘机出现铲斗回收缓慢无力故障，分析控制铲斗的液压系统原理并进行排查，发现铲斗换向阀 阀杆弯曲，更换新阀杆后，故障消失。 关键词：挖掘机；铲斗电控系统；液压系统；故障排查
如果先导泵损坏或先导溢流阀存在故障，会造成先导 系统压力低，进而导致手柄先导阀输出的先导压力低。另 外，手柄先导阀故障也会导致其输出的先导压力低。先导 压力低，会造成铲斗换向阀阀杆行程变小，铲斗换向阀开 度不够，进入铲斗缸的高压油被铲斗换向阀节流后流量减 小，导致铲斗回收动作缓慢、无力。 3.3 过载溢流阀

神钢SK200使用说明书S2YN04313ZC01

1.2 安全标识牌 ........................................... 1-9 1.2.1 安全标识牌的操作事项 ............................. 1-9 1.2.2 安全标识牌的粘贴位置 ............................. 1-9
本机器出厂前经过了充分的调整检查， 如果一开始就 进行强制操作， 将会加速性能下降和缩短机器使用寿 命。 因此， 在最初的 100 小时 （时数表的显示时 间） 内， 请将负荷控制在满负荷的 80%， 进行磨合 运行。 请按右表中的 3 个档位进行磨合运行， 直到机器的各 部分都磨合到位。
进行磨合运行时， 请特别注意下述事项。 • 请勿进行重负荷和高速作业。 • 请勿进行急速启动、 急速加速、 不必要的急速停止
0-2
机器概要
指定作业
本机器主要用于以下作业。
• 汽车解体 / 多功能解体
• 汽车解体作内容。
机器的前后 • 左右
在本手册中， 将行走马达作为后方， 从驾驶座观察机 器的行进方向 （前方）， 根据观察的状态确定前后左 右。
[ 前言 ]
磨合运行
保证 .........................................................................................0-1 定期检查服务................................................................................0-1 使用者注意 ...................................................................................0-1 安全相关信息 ...................................................................................0-2 机器概要 ..........................................................................................0-3 指定作业.......................................................................................0-3 机器的前后 • 左右 .........................................................................0-3 磨合运行.......................................................................................0-3

挖掘机维修故障案例

1 一台EX200-3，突然出现全车各动作抖动，但仅仅出现于挖掘机底盘稍稍倾斜的情况下，如挖掘机在平地工作则一切正常。

初一听到此报告，简直不相信自己的耳朵。

驱车到达现场后观察，机器工作场地为一个开挖的沟渠，故障现象果然如报告所说。

经试机发现，机器底盘倾斜时抖动出现，一旦挖掘机开到平整的工作面上工作，抖动随即停止。

重复多次均如此。

EX-Docder显示，抖动时A时大时小，不抖动时A亦正常。

外围元件检查一切正常。

此时天色已晚，商定笠日再战。

转天到达现场，先从线束查起，因前夜分析：各元件无问题，是否问题出在线路的接触不良上。

首先检查液压泵附近的线束，结果发现：液压泵底部用于固定A传感器及其它元件线束的钢片卡子已将电线磨破，露出了铜丝。

当底盘坐偏时钢片卡子恰好与铜丝接触，导致短路。

并因液压泵的震动使两者时接时断而引起动作的抖动；而底盘坐正时两者距离较远，无法接触。

因此工作正常。

2 一台现代R290LC，工作时液压系统油温很高。

检测系统发现后主泵空载压力10Mpa，发动机达到额定转送时空载压力超过20Mpa，而且工作时后泵侧的执行机构速度满。

分析研究认为这种现象相互矛盾。

首先检查空载高压问题；后泵側多路阀无卡滞不在中位现象，容易出现阀杆不在中位的备用阀在前泵側，与此无关。

通过了解，液压主泵不久前曾经检修过，故怀疑后主泵的变量拨叉有可能脱扣移位，造成斜盘在较小排量位置。

这样可以解释速度满的问题，既然在较小排量压力有为何较高呢？分解主泵，发现果然变量拨叉脱扣移位，造成斜盘在较小排量位置。

因紧固力不足并且未安规定加螺纹锁固胶所致。

修复后试机检查，仍有空载高压现象。

分析液压系统图，发现引起后泵空载高压的最大原因就是b口逻辑阀,如果空载时b口有额外的信号压力，则可切断主回路造成高压。

拧松并脱开b口信号油管，起动发动机检查，仍有高压。

研究逻辑阀结构发现在其节流阀后部有滤网，拆解后看到引起滤网已被异物堵死，清除后装机试车，一切正常。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

神钢SK200-2 SK200-3故障代码8 W8 M0 d, q6 S6 O) T6 j( v
u' ^' K# A& `, V* o( i- H A-1ROM数据不良（未进行机电A调整）。

A-2机电A调整不良。

A-3CPU异常。

B-1大臂上升压力传感器异常。

B-2、大臂下降压力传感器异常。

B-3、小臂收回压力传感器异常。

B-4、小臂外伸压力传感器异常。

B-5、铲斗收回压力传感器异常。

B-6、铲斗外伸压力传感器异常。

B-7、回转压力传感器异常。

B-9、右行走压力传感器异常。

B-10、左行走压力传感器异常。

C-1、P1油泵压力传感器异常。

C-2、P2油泵压力传感器异常。

D-1、P1中立切断比例阀异常。

D-2、P2中立切断比例阀异常。

D-3、直线行走比例阀异常。

D-4、大臂合流比例阀异常（仅-2机型）。

D-5、慢速回转比例阀异常（仅-2机型）。

D-6、小臂可变再生比例阀异常（仅-3机型）。

E-1、P1油泵比例阀异常。

E-2、P2油泵比例阀异常。

F-1、增压电磁阀异常。

F-2、回转制动电磁阀异常。

F-3、行走速度转换电磁阀异常。

F-4、FC模式（微操作）电磁阀异常（仅-2机型）。

F-5、直线行走电磁阀异常（仅-2机型）。

G-1、步进电机电流异常。

G-2、步进电机无起点分度。

G-5、发动机熄火（显示E/G 逆转）。

. P- `! Z# ^2 c
w+ H: n* _- k" A, l神钢SK200-6故障代码:
" j6 ~0 E4 Z E% l$ T" _: j# ?- B* l+ Y- j, I2 G0 s- j
1、机电控制器故障。

1-1、仪表与机电控制器通信异常。

1-
2、蓄电池继电器异常。

A-1、未进行机电A调整。

A-2、机电A调整不良。

B-1、大臂上生压力传感器异常。

B-2、大臂下降压力传感器异常。

B-
3、小臂收回压力传感器异常。

B-
4、小臂外伸压力传感器异常。

B-
5、铲斗收回压力传感器异常。

B-
6、铲斗外伸压力传感器异常。

B-
7、右回转压力传感器异常。

B-
8、左回转压力传感器异常。

B-
9、右行走压力传感器异常。

B-10、左行走压力传感器异常。

B-11、P1负压传感器异常。

B-12、P2负压传感器异常。

B-15、背压压力传感器异常。

C-1、P1油泵压力传感器异常。

C-2、P2油泵压力传感器异常。

D-1、P1中立切断比例阀异常。

D-2、P2中立切断比例阀异常。

D-3、直线行走比例阀异常。

D-6、小臂可变再生比例阀异常。

E-1、P1油泵比例阀异常。

E-2、P2油泵比例阀异常。

F-1、增压电磁阀异常。

F-2、回转制动电磁阀异常。

F-3、行走速度转换电磁阀异常。

G-1、步进电机电流异常。

G-2、步进电机无起点分度。

G-3、发动机转速传感器异常。

H-1、油门旋钮异常。

3 y# P4 k: F, _ ( R) G# A! ]# d. s) ?

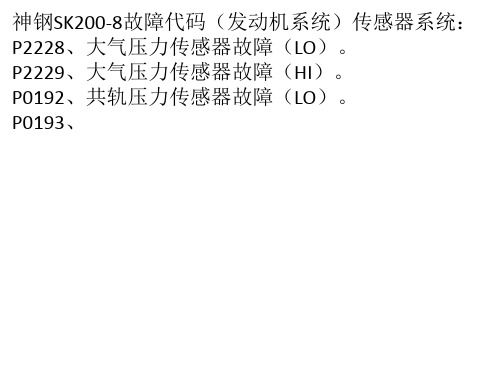

神钢SK200-8故障代码（发动机系统）传感器系统：
1 Y- X+ l$ f. p0 W, P4 O( }9 Y
0 d# ~/ U. @* \/ R P2228、大气压力传感器故障（LO）。

P2229、大气压力传感器故障（HI）。

P0192、共轨压力传感器故障（LO）。

P0193、共轨压力传感器故障（HI）。

P0191、共轨压力传感器故障。

P0237、增压传感器故障(LO)。

P0108、增压传感器故障(HI)。

P0117、水温传感器故障(LO)。

P0118、水温传感器故障(HI)。

P0182、燃油温度传感器故障(LO)。

P0183、燃油温度传感器故障(HI)。

P0335、主转速传感器系统故障、发动机不能启动/发动机停止。

P0340、副转速传感器系统故障、发动机不能启动/发动机停止。

P2120、双油门传感器系统故障、转速下降（怠速运转，转速为800r/min）。

P2121、油门传感1电压异常。

P2122、油门传感器1故障(LO)。

P2123、油门传感器1故障(HI)。

P2126、油门传感器2电压异常。

P2127、油门传感器2故障(LO)。

P2128、油门传感器2故障(HI)。

开关、继电器系统：故障代码、P0540、预热装置故障（断路/CND短路）。

P0540、预热装置故障（+B短路）。

P0617、启动开关电路故障。

P0686、主继电器电路故障。

燃油泵系统：P0629、燃油供给电磁阀电路故障(+B短路)、发动机不能启动/发动机停止。

P0628、燃油泵电磁阀电路故障(全输出模式)、输出下降。

P2635、燃油泵异常压力历史记录。

P2635、燃油泵电磁阀卡住。

P0088、共轨压
力异常、输出下降。

喷油系统：P1211、喷油器电磁阀驱动系统共轨1故障(GND短路)、输出下降/断缸运转(1次、4次)。

P1214喷油器电磁阀驱动系统共轨2故障(GND短路)、输出下降/断缸运转(2次、3次)。

P1212、喷油器电磁阀驱动系统共轨1故障(+B短路/断路)、输出下降/断缸运转(1次、4次)。

P1215、喷油器电磁阀驱动系统共轨2故障(+B短路/断路)、输出下降/断缸运转(2次、3次)。

P1601、喷油器多点修正异常、输出下降。

P0201、喷油器1电磁阀电路断路、输出下降/断缸运转（1次）。

P0202、喷油器2电磁阀电路断路、输出下降/断缸运转（2次）。

P0203、喷油器3电磁阀电路断路、输出下降/断缸运转（3次）。

P0204、喷油器4电磁阀电路断路、输出下降/断缸运转（4次）。

P0263、汽缸补正故障1。

P0266、汽缸补正故障2。

P0269、汽缸补正故障3。

P0272、汽缸补正故障4。

EGR系统：P0489、EGR阀线性电磁阀1故障(断路/GND短路)、输出下降。

P0490、EGR阀线性电磁阀1故障(VB短路)、输出下降。

P0404、EGR阀卡住1、输出下降。

P0405、EGR阀安全传感器1故障(LO)。

P0406、阀安全传感器1故障(HI)。

涡轮系统：P0234、涡轮增压过大、输出下降。

发动机系统（状态判断）：P0217、过热、输出下降。

P0219、发动机飞车。

通信：U1001、CAN通信中断（车辆）。

ECU系统：P0611、ECU充电回路不良(LO)、输出下降。

P0200、ECU充电回路不良(HI)。

P0605、ROM异常。

P0606、CPU故障、发动机不能启动发动机停止。

P0607、CPU监视用IC异常、输出下降。
