电动叉车维修故障代码电动叉车维修故障代码1、他励控制器：LED显示代码编程器显示故障原因解决方法0,1 NO KNOWNFAULTS无无1,1 CURRENTSHUNT FAULT电流传感器故障.1.车辆操作错误导致高电流尖锋2.电流传感器超范围.3.控制器故障.重新开启钥匙开关，如问题继续存在，更换控制器.1,2 HW FAILSAFE硬件安全故障1.环境干扰大2.自检或看门狗出错3.控制器故障.重新开启钥匙开关，如问题继续存在，更换控制器.1,3 M- SHORTEDM- 到B-之间短路1. M-到B-之间内部或外部短路.2. 电机接线不检查接线;重新开启钥匙开关，如正确.3.控制器故障问题继续存在，更换控制器.1,4 SRO启动车辆时操作顺序错误1.互锁开关、方向、钥匙开关操作顺序错误,2.互锁开关或方向电路开路3.操作顺序延时时间设置过短.4.启动车辆时操作顺序（SRO）错误或加速器类型选择错误5.加速器调节错误察看操作顺序; 察看加速器调节是否正确; 察看编程器参数是否正确.2,1 THROTTLEWIPER HI加速器滑端输入1.加速器输入至B+开路或短路校正加速器滑端输入，使之过高 2.加速器故障3.加速器类型选择错误由错误的高输入转至正常输入范围2,2 EMR REVWIRING紧急反向线或其检测线开路1.紧急反向线或其检测线开路重新检验紧急反向线或重新开关互锁开关2,3 HPD车辆启动时脚踏板输入信号大于20%，控制器禁止输出保护功能（HPD）故障1.互锁开关、加速器、钥匙开关操作顺序错误,2.加速器故障.3.操作顺序延时时间设置过短.4.加速器类型选择错误检查操作顺序是否正确;查看加速器调节是否正确;查看编程器参数是否正确SRVC TOTAL1.总维护计时器计时时间到使用编程器重新设置SRVC TRAC 1.牵引维护计时器计时时间到使用编程器重新设置TOTAL DISABLED 1.总禁止计时器计时时间到使用编程器重新设置TRAC DISABLED 1.牵引禁止计时器计时时间到使用编程器重新设置2,4 THROTTLEWIPER LO加速器滑端输入过低1.开路或加速器至B-短路2.加速器故障3.加速器类型选择错误校正加速器滑端输入，使之由错误的低输入转至正常输入范围3,1 FIELD SHORT主接触器线圈或励磁线圈短路1.主接触器线圈短路.2.励磁线圈到B+ 或B-间短路.3.励磁电阻过检查接触器线圈及励磁线圈，重新开关钥匙开关低.3,2 MAIN CONTWELDED主接触器触点粘连1.主接触器触点粘连.2.主接触器线圈驱动短路检查接触器及接线; 重新开关钥匙开关.3,3 FIELD OPEN励磁绕组开路1.励磁绕组连接点开路.2.励磁绕组开路.检查接线;重新开关钥匙开关.3,4 MISSINGCONTACTOR未发现接触器1.主接触器线圈开路.2.主接触器未安装.3.连接主接触器的导线开路检查接线;重新开关钥匙开关4,1 LOW BATTERYVOLTAGE电池电压低1.电池电压小于控制器最低工作电压2.电池端子腐蚀.使电池电压高于控制器最低工作电压3.电池或控制器接线端子松动.4.控制器坏4,2 OVERVOLTAGE电池电压过高1.电池电压高于控制器最高截至工作电压2.车俩运行时仍连接充电器.使电池电压低于控制器上限截止工作电压4,3 THERMALCUTBACK过温电流削减1.温度>85°C或< -25°C.2.车辆过载.3.控制器安装错误.使温度恢复至正常值4,4 ANTI-TIEDOWN开始时模式选择1开关闭合1.模式选择开关与B+短路.2.模式开关被“系住” 在模式4或模式2重新启用模式1MOTOR HOT电机超热，禁止输出1.励磁电阻值高于电机过热设置点阻值使励磁电阻值低于电机过热设置点阻值MOTOR WARM 电机发热，限制输出1.励磁电阻值高于电机发热设置点阻值使励磁电阻值低于电机发热设置点阻值LED 显示代码示例，（2,4 ）：□□□□□□ 表示LED 灯先连闪2 次，停顿数秒后再连闪4 次。

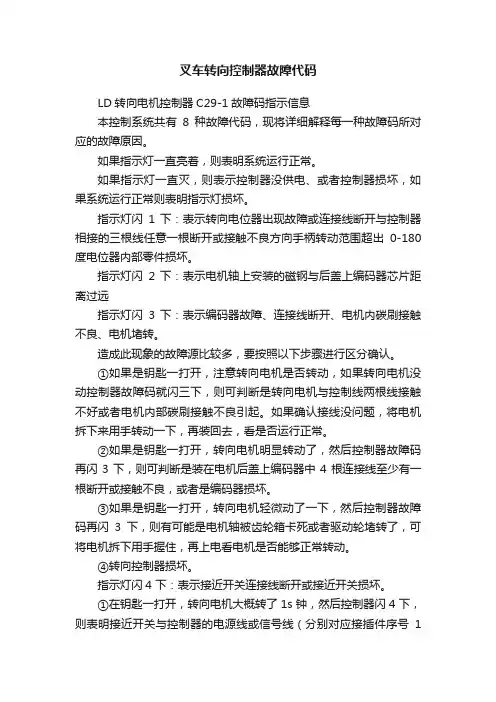

叉车转向控制器故障代码LD转向电机控制器C29-1故障码指示信息本控制系统共有8种故障代码，现将详细解释每一种故障码所对应的故障原因。
如果指示灯一直亮着，则表明系统运行正常。
如果指示灯一直灭，则表示控制器没供电、或者控制器损坏，如果系统运行正常则表明指示灯损坏。
指示灯闪1 下：表示转向电位器出现故障或连接线断开与控制器相接的三根线任意一根断开或接触不良方向手柄转动范围超出0-180度电位器内部零件损坏。
指示灯闪2 下：表示电机轴上安装的磁钢与后盖上编码器芯片距离过远指示灯闪3 下：表示编码器故障、连接线断开、电机内碳刷接触不良、电机堵转。
造成此现象的故障源比较多，要按照以下步骤进行区分确认。
①如果是钥匙一打开，注意转向电机是否转动，如果转向电机没动控制器故障码就闪三下，则可判断是转向电机与控制线两根线接触不好或者电机内部碳刷接触不良引起。
如果确认接线没问题，将电机拆下来用手转动一下，再装回去，看是否运行正常。
②如果是钥匙一打开，转向电机明显转动了，然后控制器故障码再闪3下，则可判断是装在电机后盖上编码器中4根连接线至少有一根断开或接触不良，或者是编码器损坏。
③如果是钥匙一打开，转向电机轻微动了一下，然后控制器故障码再闪3下，则有可能是电机轴被齿轮箱卡死或者驱动轮堵转了，可将电机拆下用手握住，再上电看电机是否能够正常转动。
④转向控制器损坏。
指示灯闪4 下：表示接近开关连接线断开或接近开关损坏。
①在钥匙一打开，转向电机大概转了1s钟，然后控制器闪4下，则表明接近开关与控制器的电源线或信号线（分别对应接插件序号1和2）接触不好，或者接近开关损坏。
指示灯闪5 下：表示接近开关与大齿轮上的检测块距离过远或者其中一根地线断开，正常应在1mm—1.5mm。
①当钥匙一打开，驱动轮转了一圈过程中，仔细观察大齿轮边缘有一块突起的3mm的圆柱铁块（检测块）经过接近开关正下方时，如果接近开关指示灯不亮，然后故障码闪5下，则可判断是接近开关下方平面与检测块距离过远，正常应在1-1.5mm。
神钢挖掘机故障代码大全神钢挖掘机故障编码代码2012-9-24 浏览：3818ABCDEFGHIKPR第2.3位控制器存储器低压传感器高压传感器阀系统比例阀泵系统比例阀电磁转换阀转速传感器电位计等通信系统电瓶继电器发动机ECU继电器输出01发动机调整数据大臂上升P1泵P1卸载P1泵工作装置增压油门电瓶继电器参照下一页雨刮器电弧防止继电器02扭矩调整数据大臂下降P2泵P2卸载P2泵旋转制动大臂角度雨刮器正转继电器03卸载调整数据小臂伸出大臂头行走直进行走1-2速挖掘机用转速传感器小臂角度雨刮器逆转继电器04大臂上升调整数据小臂回收大臂杆选购件选择挖掘机＆ECU双转速传感器喷水器马达05小臂回收调整数据挖斗挖掘挖斗限制06小臂伸出调整数据挖斗排土小臂回收2速07旋转0809行走右燃料传感器10行走左11选择位置检测CAN通信1213右侧旋转闪光灯继电器14左侧旋转闪光灯继电器15行走蜂鸣器继电器16P1侧选购件AIS继电器217P2侧选购件发动机停止继电器18操作杆锁定继电器1920安全继电器21调整数据扇区122调整数据扇区223计时器扇区124计时器扇区225比例阀调整数据31组通信最后1位参照下一页0大于正常范围大于正常范围1—晶体管ON故障/接地短路CAN错误2—输出异常输出异常晶体管ON故障晶体管ON故障超转3—断线断线断线断线晶体管ON故障断线断线超时4—电源短路电源短路电源短路接点熔敷电源短路5数值不正确发动机系统故障代码一览表故障代码推测故障原因故障现象参考页码传感器系统P2228大气压传感器故障(LOW)输出低下17-32P2229大气压传感器故障(HI)输出低下17-32P0192共轨压力传感器故障(LOW)输出低下17-24P0193共轨压力传感器故障(HI)输出低下17-24P0191共轨压力传感器故障输出低下17-23P0237增压压力传感器故障(LOW)输出低下17-19P0108增压压力传感器故障(HI)输出低下17-19P0117水温传感器故障(LOW)输出低下17-16P0118水温传感器故障(HI)输出低下17-16P0182燃料温度传感器故障(LOW)__17-18P0183燃料温度传感器故障(HI)__17-18P0335主转速传感器系统故障发动机不运行/发动机停机17-13P0340辅转速传感器系统故障__17-14P2120两个油门传感器系统故障输出低下(LOW油门800rpm 固定)17-29P2122油门传感器1故障(LOW)__17-26P2123油门传感器1故障(HI)__17-26P2127油门传感器2故障(LOW)__17-28P2128油门传感器2故障(HI)__17-28P1133紧急用油门传感器故障(HI)常规的操纵17-30SW.继电器系统P0540预热装置故障(打开/GND短路)发动机运行困难17-48P0540预热装置故障( B短路)发动机运行困难17-48P0617启动开关系统故障__17-51P0686主继电器系统故障__17-50传输泵系统P0629传输电磁阀系统故障( B短路)发动机不运行/发动机停机17-42P0628传输泵电磁阀系统故障(全排出模式)输出低下17-42P2635传输泵异常压力履历__17-43P2635传输泵电磁阀卡住输出低下17-43P0088共轨压力异常、控制系统输出低下17-21喷射系统P1211喷射器电磁阀驱动系统公共1故障(GND短路)输出低下/减缸运行(1号、4号)17-33P1214喷射器电磁阀驱动系统公共2故障(GND短路)输出低下/减缸运行(2号、3号)17-33P1212喷射器电磁阀驱动系统公共1故障( B短路,打开)输出低下/减缸运行(1号、4号)17-35P1215喷射器电磁阀驱动系统公共2故障( B短路,打开)输出低下/减缸运行(2号、3号)17-35P0201喷射器-1电磁阀系统断线输出低下/减缸运行(1号)17-37P0202喷射器-2电磁阀系统断线输出低下/减缸运行(2号)17-37P0203喷射器-3电磁阀系统断线输出低下/减缸运行(3号)17-37P0204喷射器-4电磁阀系统断线输出低下/减缸运行(4号)17-37P0263汽缸间补正错误-#1__17-40P0266汽缸间补正错误-#2__17-40P0269汽缸间补正错误-#3__17-40P0272汽缸间补正错误-#4__17-40EGR系统P0489EGR阀线性电磁阀1故障(断线、GND短路)输出低下17-44P0490EGR阀线性电磁阀2故障(VB短路)输出低下17-44P0404EGR阀卡住1输出低下17-45P0405EGR阀上升传感器1故障(LOW)输出低下17-46P0406EGR阀上升传感器2故障(HI)输出低下17-46涡轮系统P0234涡轮过增压输出低下17-21发动机状态判定P0217过热输出低下17-17P0219发动机超转__17-17通信U1001CAN通讯中断(车辆)__ECU系统P0611ECU充电回路不良(LOW)输出低下17-50P0200ECU充电回路不良(HI)输出低下17-50P0605闪存ROM异常输出低下17-49P0606CPU故障(硬件检测)发动机不运行/发动机停机17-49 P0607CPU监视用IC异常输出低下17-49喷射系统P1601喷射器多点补正异常输出低下17-49传输泵系统P0088共轨压力异常、泵过压传送输出低下17-21 传输泵系统P2635传输泵功能不全输出低下17-43。
神钢挖掘机故障代码大全神钢挖掘机故障编码代码2012-9-24 浏览：3818ABCDEFGHIKPR第2.3位控制器存储器低压传感器高压传感器阀系统比例阀泵系统比例阀电磁转换阀转速传感器电位计等通信系统电瓶继电器发动机ECU继电器输出01发动机调整数据大臂上升P1泵P1卸载P1泵工作装置增压油门电瓶继电器参照下一页雨刮器电弧防止继电器02扭矩调整数据大臂下降P2泵P2卸载P2泵旋转制动大臂角度雨刮器正转继电器03卸载调整数据小臂伸出大臂头行走直进行走1-2速挖掘机用转速传感器小臂角度雨刮器逆转继电器04大臂上升调整数据小臂回收大臂杆选购件选择挖掘机＆ECU双转速传感器喷水器马达05小臂回收调整数据挖斗挖掘挖斗限制06小臂伸出调整数据挖斗排土小臂回收2速07旋转0809行走右燃料传感器10行走左11选择位置检测CAN通信1213右侧旋转闪光灯继电器14左侧旋转闪光灯继电器15行走蜂鸣器继电器16P1侧选购件AIS继电器217P2侧选购件发动机停止继电器18操作杆锁定继电器1920安全继电器21调整数据扇区122调整数据扇区223计时器扇区124计时器扇区225比例阀调整数据31组通信最后1位参照下一页0大于正常范围大于正常范围1—晶体管ON故障/接地短路CAN错误2—输出异常输出异常晶体管ON故障晶体管ON故障超转3—断线断线断线断线晶体管ON故障断线断线超时4—电源短路电源短路电源短路接点熔敷电源短路5数值不正确发动机系统故障代码一览表故障代码推测故障原因故障现象参考页码传感器系统P2228大气压传感器故障(LOW)输出低下17-32P2229大气压传感器故障(HI)输出低下17-32P0192共轨压力传感器故障(LOW)输出低下17-24P0193共轨压力传感器故障(HI)输出低下17-24P0191共轨压力传感器故障输出低下17-23P0237增压压力传感器故障(LOW)输出低下17-19P0108增压压力传感器故障(HI)输出低下17-19P0117水温传感器故障(LOW)输出低下17-16P0118水温传感器故障(HI)输出低下17-16P0182燃料温度传感器故障(LOW)__17-18P0183燃料温度传感器故障(HI)__17-18P0335主转速传感器系统故障发动机不运行/发动机停机17-13P0340辅转速传感器系统故障__17-14P2120两个油门传感器系统故障输出低下(LOW油门800rpm 固定)17-29P2122油门传感器1故障(LOW)__17-26P2123油门传感器1故障(HI)__17-26P2127油门传感器2故障(LOW)__17-28P2128油门传感器2故障(HI)__17-28P1133紧急用油门传感器故障(HI)常规的操纵17-30SW.继电器系统P0540预热装置故障(打开/GND短路)发动机运行困难17-48P0540预热装置故障( B短路)发动机运行困难17-48P0617启动开关系统故障__17-51P0686主继电器系统故障__17-50传输泵系统P0629传输电磁阀系统故障( B短路)发动机不运行/发动机停机17-42P0628传输泵电磁阀系统故障(全排出模式)输出低下17-42P2635传输泵异常压力履历__17-43P2635传输泵电磁阀卡住输出低下17-43P0088共轨压力异常、控制系统输出低下17-21喷射系统P1211喷射器电磁阀驱动系统公共1故障(GND短路)输出低下/减缸运行(1号、4号)17-33P1214喷射器电磁阀驱动系统公共2故障(GND短路)输出低下/减缸运行(2号、3号)17-33P1212喷射器电磁阀驱动系统公共1故障( B短路,打开)输出低下/减缸运行(1号、4号)17-35P1215喷射器电磁阀驱动系统公共2故障( B短路,打开)输出低下/减缸运行(2号、3号)17-35P0201喷射器-1电磁阀系统断线输出低下/减缸运行(1号)17-37P0202喷射器-2电磁阀系统断线输出低下/减缸运行(2号)17-37P0203喷射器-3电磁阀系统断线输出低下/减缸运行(3号)17-37P0204喷射器-4电磁阀系统断线输出低下/减缸运行(4号)17-37P0263汽缸间补正错误-#1__17-40P0266汽缸间补正错误-#2__17-40P0269汽缸间补正错误-#3__17-40P0272汽缸间补正错误-#4__17-40EGR系统P0489EGR阀线性电磁阀1故障(断线、GND短路)输出低下17-44P0490EGR阀线性电磁阀2故障(VB短路)输出低下17-44P0404EGR阀卡住1输出低下17-45P0405EGR阀上升传感器1故障(LOW)输出低下17-46P0406EGR阀上升传感器2故障(HI)输出低下17-46涡轮系统P0234涡轮过增压输出低下17-21发动机状态判定P0217过热输出低下17-17P0219发动机超转__17-17通信U1001CAN通讯中断(车辆)__ECU系统P0611ECU充电回路不良(LOW)输出低下17-50P0200ECU充电回路不良(HI)输出低下17-50P0605闪存ROM异常输出低下17-49P0606CPU故障(硬件检测)发动机不运行/发动机停机17-49 P0607CPU监视用IC异常输出低下17-49喷射系统P1601喷射器多点补正异常输出低下17-49传输泵系统P0088共轨压力异常、泵过压传送输出低下17-21 传输泵系统P2635传输泵功能不全输出低下17-43。
电动叉车发生故障时，如果确认不是接线错误或车辆接卸故障，可以尝试通过车辆钥匙开关重新启动，如果故障仍然存在，请关闭钥匙开关，检查35针的接插件是否连接正确或有污损，修复并清洁后，重新连接，再启动尝试。
您也可以使用控制器编程器测试故障表现，下表为Curtis柯蒂斯控制器部分故障代码表，仅供参考。
NO.编程器显示内容故障表现代码可能的故障原因深层故障原因/解决1控制器电流过载电机停止工作主连接器断开电磁刹车断开加速器失效刹车泵停止工作121，电机外部U，V或W连续短路2，电机参数不匹配3，控制器故障原因：相位电流超过了限定电流解决：重启钥匙开关2电流传感器故障电机停止工作主连接器断开电磁刹车断开加速器失效刹车、泵停止工作131，电机U，V，W通过定子对车体短路，导致漏电2，控制器故障原因：控制器电流传感器读数偏差解决：重启钥匙开关3预充电失败电机停止工作主连接器断开电磁刹车断开加速器失效刹车泵停止工作141，电容器正端外接负载，使得电容器不能正常充电原因：钥匙开关输入电压对电容器充电失败解决：通过VCL函数precharge（）重新设置或者互锁开关重新输入4控制器温度过低电机停止工作主连接器断开电磁刹车断开加速器失效刹车泵停止工作151，控制器工作环境过于严酷原因：散热器温度低于-40℃解决：温度升至-40℃以上。
重新启动钥匙开关或互锁开关5控制器温度过高电机停止工作主连接器断开电磁刹车断开加速器失效刹车、泵停止工作161，控制器工作环境过于严酷2，车辆超载3，控制器安装错误原因：散热器温度高于95℃解决：降低温度至95℃一下。
重新启动钥匙开关或互锁开关6电压过低驱动扭矩降低171，电池参数设置错误2，非控制器系统耗电3，电池阻抗过大4，电池连接断开原因：MOSFEET桥工作时电容电压低于最低限压设置解决:将电容端电压5，熔断器断开，或主接触器未连接升高到高于最低电压限制值7电压过高电机停止工作主连接器断开电磁刹车断开加速器失效刹车泵停止工作181，电池参数设置错误2，电池阻抗过高3，再生制动时电池连接断开原因：MOSFEET桥工作时电容电压超过了最高限压设置解决:降低电压然后重启钥匙开关8控制器温度过低导致性能消减211，控制器在受限条件下工作2，控制器工作环境严酷原因：散热器温度低于-25℃解决：使散热器温度高于-25℃9控制器温度过高导致性能消减驱动以及再生制动力矩降低221，控制器工作环境过于严酷2，车辆超载3，控制器安装不正确原因：散热温度超过85℃解决：降低温度10电压过低性能消减驱动力矩降低231，电池电量不足2，电池参数设置错误3，非控制器系统耗尽电量4，电池阻抗过大5，电池连接断开6，熔断器断开或主接触器断开原因：电容电压过低解决：将电容端电压升高到高于最低电压限制值注意事项：电动叉车的控制器严禁进水，严禁带电插拔，严禁极性反接，严禁电机短路。
神钢SK系列挖掘机维修故障代码集神钢SK200-2 SK200-3挖掘机维修故障代码A-1ROM数据不良（未进行机电A调整）。
A-2机电A调整不良。
A-3CPU异常。
B-1大臂上升压力传感器异常。
B-2、大臂下降压力传感器异常。
B-3、小臂收回压力传感器异常。
B-4、小臂外伸压力传感器异常。
B-5、铲斗收回压力传感器异常。
B-6、铲斗外伸压力传感器异常。
B-7、回转压力传感器异常。
B-9、右行走压力传感器异常。
B-10、左行走压力传感器异常。
C-1、P1油泵压力传感器异常。
C-2、P2油泵压力传感器异常。
D-1、P1中立切断比例阀异常。
D-2、P2中立切断比例阀异常。
D-3、直线行走比例阀异常。
D-4、大臂合流比例阀异常（仅-2机型）。
D-5、慢速回转比例阀异常（仅-2机型）。
D-6、小臂可变再生比例阀异常（仅-3机型）。
E-1、P1油泵比例阀异常。
E-2、P2油泵比例阀异常。
F-1、增压电磁阀异常。
F-2、回转制动电磁阀异常。
F-3、行走速度转换电磁阀异常。
F-4、FC模式（微操作）电磁阀异常（仅-2机型）。
F-5、直线行走电磁阀异常（仅-2机型）。
G-1、步进电机电流异常。
G-2、步进电机无起点分度。
G-5、发动机熄火（显示E/G逆转）。
神钢SK200-6故障代码:1、机电控制器故障。
1-1、仪表与机电控制器通信异常。
1-2、蓄电池继电器异常。
A-1、未进行机电A调整。
A-2、机电A调整不良。
B-1、大臂上生压力传感器异常。
B-2、大臂下降压力传感器异常。
B-4、小臂外伸压力传感器异常。
B-5、铲斗收回压力传感器异常。
B-6、铲斗外伸压力传感器异常。
B-7、右回转压力传感器异常。
B-8、左回转压力传感器异常。
B-9、右行走压力传感器异常。
B-10、左行走压力传感器异常。
B-11、P1负压传感器异常。
B-12、P2负压传感器异常。
B-15、背压压力传感器异常。
C-1、P1油泵压力传感器异常。
C-2、P2油泵压力传感器异常。
