下载文档原格式
Nb对大线能量焊接高强度低合金钢热影响区组织和性能的研究的开题报告一、题目Nb对大线能量焊接高强度低合金钢热影响区组织和性能的研究二、研究背景大线能量焊接是应用非常广泛的焊接方法，特别适用于高强度低合金钢的连接。
然而，大线能量焊接过程中，由于所需焊接功率较大，容易使热影响区受到过热和过冷等非均匀热循环的影响，导致焊接缺陷、微观组织不均匀、力学性能下降等问题，影响焊接接头的质量和使用寿命。
因此，研究大线能量焊接高强度低合金钢热影响区的组织和性能对于提高焊接接头的质量和可靠性具有重要意义。
Nb是一种强化剂，能够显著提高钢的强度和塑性，而且能够解决焊接热影响引起的裂纹敏感性等问题。
通过将Nb引入到焊接接头中，可以有效提高焊缝区域的强度和韧性，增强焊接接头的承载能力和抗裂性能。
因此，研究Nb对大线能量焊接高强度低合金钢的热影响区组织和性能的影响，对于提高焊接接头的力学性能和可靠性具有重要意义。
三、研究目的本研究旨在探讨Nb对大线能量焊接高强度低合金钢热影响区组织和性能的影响，具体目的包括：1. 分析大线能量焊接过程中热影响区的组织特征，探究其形成机制及演化规律；2. 研究Nb在大线能量焊接接头中的分布情况及其对焊接接头力学性能的影响；3. 分析Nb对大线能量焊接高强度低合金钢热影响区组织和性能的影响机制，探讨Nb在改善焊接接头质量和可靠性方面的应用前景。
四、研究方法本研究将应用以下研究方法：1. 大线能量焊接试验：通过大线能量焊接试验，制备焊接接头，研究热影响区组织及其演化规律。
2. 电子显微镜观察：利用扫描电子显微镜(SEM)和透射电子显微镜(TEM)等技术，观察焊接接头组织结构，分析大线能量焊接过程中的热影响区形成机制及演化规律。
3. 奥氏体化实验：通过奥氏体化实验，改变Nb在焊接接头中的分布情况，研究其对焊接接头力学性能的影响。
4. 机械性能测试：分别对未加Nb焊接接头和加Nb焊接接头进行拉伸试验、冲击试验、硬度测试等力学性能测试，研究Nb对焊接接头力学性能的影响。
Q420高强钢性能分析和焊接工艺研究张宇南通新华钢结构工程有限公司摘要：通过对低合金高强度结构钢的焊接影响因素的分析, 为制定合理的焊接工艺提供了依据, 应用该工艺保证了低合金高强度钢的焊接效果。
关键词：焊接性；影响因素；工艺引言自20世纪60年代以来，低合金高强钢领域取得了惊人的进展，由此而形成了“现代低合金高强钢”，在合金设计及生产工艺诸方面导入了很多新的概念，主要的是：（1）Nb、V、Ti等强烈碳化物形成元素的应用，以及晶粒细化和析出强化为主要内容的钢的强韧化机理的建立，出现了新一代的低合金高强钢，即以低碳、高纯净度为特征的微合金化钢；（2）低合金高强度钢不再是“简易”生产的普通低合金钢，而是采用一系列现代冶金新技术生产的精细钢类，包括铁水预处理、顶底复吹转炉冶炼、钢包冶金、连铸、控扎控冷（热机械处理）等技术得到普遍应用，已成为低合金高强度钢的基本生产流程。
高强钢的焊接性能也是塔杆设计和制造部门比较关心的一个问题，这主要包括两个方面，一时裂纹敏感性，二是焊接热影响区的力学性能。
如果焊接工艺不当，高强钢焊接时，有焊接热影响区脆化倾向，易形成热裂纹，冷却速度较快时，有明显的冷裂倾向。
1、焊接性试验的相关内容1.1 试验目的评价母材焊接性能的好坏，确定合理的焊接工艺参数。
1.2 试验方法最常用的方法（直接法）：焊接裂纹试验（冷裂纹试验、热裂纹试验、再热裂纹试验、脆性断裂）。
计算法（间接法）：碳当量法、焊接裂纹敏感指数法。
B V Mo Ni Cu Cr Mn SiC Pcm H T Pcm Pc 510/15/60/20)/(30/60/600/++++++++=++=裂纹敏感指数式中：g ml H mmT Pcm 100/%扩散氢含量，刚才厚度，开裂碳当量，--- 39214403.0-=︒>Pc C To Pc ）（预热温度）有冷裂倾向（根部裂纹 1.3 焊接冷裂纹敏感性分析钢材的焊接冷裂纹敏感性一般与母材和焊缝金属的化学成分有关，为了说明冷裂纹敏感性与钢材化学成分的关系，通常用碳当量来表示。

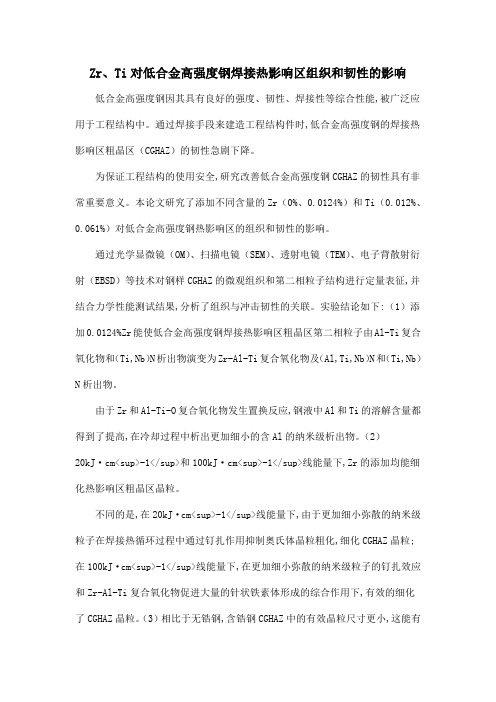

Zr、Ti对低合金高强度钢焊接热影响区组织和韧性的影响低合金高强度钢因其具有良好的强度、韧性、焊接性等综合性能,被广泛应用于工程结构中。
通过焊接手段来建造工程结构件时,低合金高强度钢的焊接热影响区粗晶区（CGHAZ）的韧性急剧下降。
为保证工程结构的使用安全,研究改善低合金高强度钢CGHAZ的韧性具有非常重要意义。
本论文研究了添加不同含量的Zr（0%、0.0124%）和Ti（0.012%、0.061%）对低合金高强度钢热影响区的组织和韧性的影响。
通过光学显微镜（OM）、扫描电镜（SEM）、透射电镜（TEM）、电子背散射衍射（EBSD）等技术对钢样CGHAZ的微观组织和第二相粒子结构进行定量表征,并结合力学性能测试结果,分析了组织与冲击韧性的关联。
实验结论如下:（1）添加0.0124%Zr能使低合金高强度钢焊接热影响区粗晶区第二相粒子由Al-Ti复合氧化物和（Ti,Nb）N析出物演变为Zr-Al-Ti复合氧化物及（Al,Ti,Nb）N和（Ti,Nb）N析出物。
由于Zr和Al-Ti-O复合氧化物发生置换反应,钢液中Al和Ti的溶解含量都得到了提高,在冷却过程中析出更加细小的含Al的纳米级析出物。
（2）20kJ·cm<sup>-1</sup>和100kJ·cm<sup>-1</sup>线能量下,Zr的添加均能细化热影响区粗晶区晶粒。
不同的是,在20kJ·cm<sup>-1</sup>线能量下,由于更加细小弥散的纳米级粒子在焊接热循环过程中通过钉扎作用抑制奥氏体晶粒粗化,细化CGHAZ晶粒;在100kJ·cm<sup>-1</sup>线能量下,在更加细小弥散的纳米级粒子的钉扎效应和Zr-Al-Ti复合氧化物促进大量的针状铁素体形成的综合作用下,有效的细化了CGHAZ晶粒。
Q690D低合金高强钢模拟焊接热影响区的组织和性能作者：朱梓坤，韩阳，张舟，张义，周龙早来源：《机械制造文摘·焊接分册》2022年第03期摘要：使用Gleeble-3500热模拟机对Q690D低合金高强钢进行了焊接热模拟，得到了一次和二次焊接热循环时不同峰值温度和冷却时间下的热影响区组织，并进行了显微组织观察、硬度测试、冲击性能测试及断口形貌分析。
结果表明，一次焊接热循环时，随着焊接热循环峰值温度的增加，试样显微组织逐渐粗化，并由粒状贝氏体组织向上贝氏体和板条马氏体组织转变，硬度增加，冲击性能恶化。
热循环峰值温度为900 ℃时，冲击吸收能量最大为78.95 J;峰值温度为1 350 ℃时，冲击吸收能量最小值仅为17 J。
冲击断口由延性断裂向解理断裂转变。
在同一峰值温度下，随着冷却时间t8/5的增加，试样硬度降低，而沖击吸收能量也随之降低。
二次焊接热循环时，试样显微组织晶粒粗大，主要为板条马氏体，且硬度更高，冲击性能继续恶化，冲击吸收能量最低值仅为24.99 J，冲击断口主要为解理断离和准解理断裂，说明二次焊接热循环导致试样性能变差。

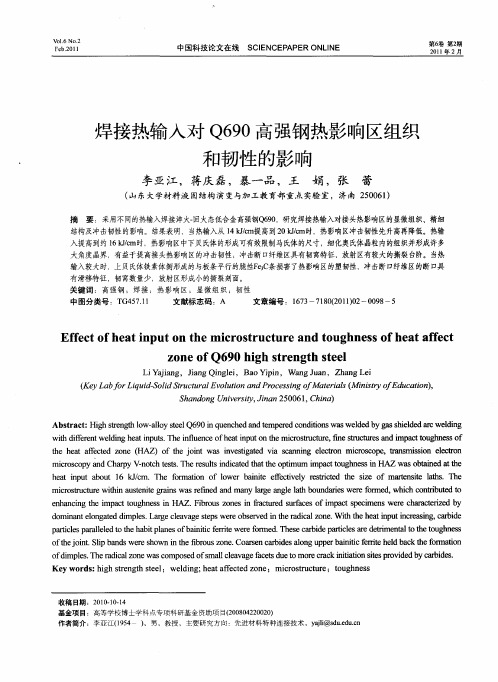

关键词：焊接热循环; 低合金高强钢; 热影响区; 显微组织中图分类号： TG 406Microstructure and properties of simulated heat affected zone ofQ690D low alloy high strength steelZhu Zikun1， Han Yang2， Zhang Zhou2， Zhang Yi2， Zhou Longzao1（1. Huazhong University of Science and Technology， Wuhan 430074， China;2. First Engineering Co.， Ltd.， China Construction Third Bureau， Wuhan 430048，China）Abstract： Gleeble-3500 thermal simulator was used to simulate the welding heat of Q690D low alloy high strength steel， and the microstructure of the heat-affected zone under different peak temperatures and cooling times during the first and second welding thermal cycles was obtained. The microstructure observation， hardness test， impact property test and fracture morphology analysis were carried out. The result showed that in the first welding thermal cycle， with the increase of the peak temperature of the welding thermal cycle， microstructure of samples became gradually coarsened， the granular bainite transformed to upper bainite and lath martensite， the hardness increased and the impact performance deteriorated. When the thermal cycle peak temperature was 900 ℃， the maximum impact energy absorption was 78.95 J. When the peak temperature was 1350 ℃， the minimum impact energy absorption was only 17 J. The impact fracture changed from ductile fracture to dissociative fracture. At the same peak temperature， as the cooling time t8/5 increased， the hardness of the sample decreased and the impact performance deteriorated. In the second welding thermal cycle， microstructure of samples was coarse grain， mainly lath martensite， the hardness was higher and the impact performance continued to deteriorate. The lowest value of impact energy absorption was only 24.99 J， and the impact fracture was mainly cleavage fracture and quasi cleavage fracture， which indicated that the performance of samples deteriorated due to the second welding thermal cycle.Key words： welding thermal cycle; low alloy high strength steel; heat-affected zone; microstructure0前言Q690D属于低合金高强钢，具有较高的强度、较好的塑性和韧性及良好的焊接性和耐腐蚀性能，在建筑、桥梁等领域得到了广泛的应用[1-3]。
低合金高强钢的焊接性研究关键信息项：1、研究目的：＿___________________________2、研究方法：＿___________________________3、研究时间安排：＿___________________________4、研究所需资源：＿___________________________5、研究成果评估标准：＿___________________________6、研究成果归属：＿___________________________7、保密条款：＿___________________________8、违约责任：＿___________________________1、引言11 低合金高强钢在现代工业中的广泛应用及其重要性。
12 焊接性研究对于确保低合金高强钢结构的质量和可靠性的意义。
2、研究目的21 确定低合金高强钢的焊接工艺参数，以获得良好的焊接接头性能。
22 评估不同焊接方法对低合金高强钢焊接性的影响。
23 研究焊接过程中可能出现的缺陷及其预防措施。
3、研究方法31 实验材料的选择选用具有代表性的低合金高强钢材料，明确其化学成分和力学性能。
32 焊接工艺的设计制定多种焊接工艺方案，包括焊接电流、电压、焊接速度、焊接角度等参数的变化。
33 焊接实验的实施按照设计好的工艺方案进行焊接实验，并对焊接过程进行详细记录。
34 焊接接头性能测试对焊接接头进行拉伸、弯曲、冲击等力学性能测试，以及金相组织分析、硬度测试等微观性能分析。
4、研究时间安排41 实验准备阶段（具体时间区间 1）完成实验材料的采购、焊接设备的调试和实验方案的制定。
42 实验实施阶段（具体时间区间 2）按照实验方案进行焊接实验，并完成焊接接头的性能测试。
43 数据分析与总结阶段（具体时间区间 3）对实验数据进行整理、分析，得出研究结论，撰写研究报告。
5、研究所需资源51 实验材料提供足够数量的低合金高强钢板材、焊丝等焊接材料。
《焊接工艺参数对三种管线钢焊接热影响区组织及韧性的影响》篇一一、引言焊接是现代工业生产中重要的工艺过程之一，特别是在石油、天然气等管线工程中，焊接工艺参数的选择直接关系到管道的强度、耐久性和安全性。
管线钢作为重要的工程材料，其焊接过程中的热影响区组织及韧性变化是决定焊接质量的关键因素。
本文将探讨不同焊接工艺参数对三种管线钢焊接热影响区组织及韧性的影响。
二、焊接工艺参数概述焊接工艺参数主要包括焊接电流、电压、速度、预热温度、层间温度等。
这些参数的选择将直接影响焊接接头的热循环过程，进而影响焊缝及热影响区的组织和性能。
三、三种管线钢的选择本文选取了三种常用的管线钢，分别是X65、X70和X80管线钢，其化学成分、力学性能及焊前准备等方面有所不同。
三种钢种的选型有利于对比分析不同材料特性下焊接工艺参数的影响。
四、焊接工艺参数对热影响区组织的影响1. 焊接电流的影响：随着焊接电流的增大，焊缝及热影响区的加热速度和冷却速度均会发生变化，导致晶粒尺寸的改变。
大电流可能导致晶粒粗大，降低材料的韧性。
2. 焊接电压的影响：电压的变化会影响电弧的稳定性及熔池的形状，从而影响焊缝的成形和热影响区的组织结构。
3. 焊接速度的影响：焊接速度的增大会导致单位时间内热量输入的减少，使得焊缝及热影响区的冷却速度加快，进而影响组织的细化程度。
4. 预热和层间温度：适当的预热可以提高焊缝及热影响区的塑性和减少残余应力。
层间温度的控制则可以优化多道焊缝间的组织演变。
五、焊接工艺参数对韧性的影响韧性是评价焊接接头性能的重要指标之一。
随着焊接工艺参数的变化，热影响区的组织改变将直接影响到其韧性。
适当的工艺参数可以细化晶粒，提高韧性；而参数不当则可能导致晶粒粗大、组织不均，降低韧性。
六、实验结果与分析通过对比不同工艺参数下的焊接接头，可以发现：1. 适当的增大焊接电流和电压可以细化晶粒，提高韧性；但过大则会导致晶粒粗大，降低韧性。
2. 焊接速度的合理选择对于保证焊缝成形和组织均匀性至关重要。
Zr对低合金高强度钢焊接热影响区组织和性能的影响高强度低合金钢以其优异的综合力学能,如优异的焊接性、高的强度和韧性等被广泛应用于工程结构和装备中。
焊接热影响区晶粒粗化和脆化是影响高强度低合金钢及其使用性能的主要问题。
针状铁素体的形成能使原奥氏体晶粒得到有效细化从而提高焊接粗晶区韧性。
本文采用焊接热模拟、电子显微镜、电子背散射衍射技术、裂纹尖端张开位移试验和第一性原理计算等方法对Zr对焊接热影响区组织和性能的影响进行了较为系统的研究。
主要研究结果如下:（1）Zr添加量的不同导致焊接粗晶区中形成的夹杂物不同,在0.005%Zr、0.013%Zr和0.054%Zr含量的焊接粗晶区中分别形成大尺寸条状的MnS;细小弥散的ZrO<sub>2</sub>+Mn的复合夹杂;以及较大尺寸等轴的ZrO<sub>2</sub>。
并且发现ZrO<sub>2</sub>+Mn S的复合夹杂促进铁素体形核能力最强,ZrO<sub>2</sub>次之,MnS最弱。
（2）在一定焊接线能量范围内,Zr对焊接粗晶区晶粒细化起主导作用。
（3）Zr的添加量存在最优值,含0.013%Zr的试验钢焊接粗晶区的低温韧性保持在200J左右,远远高于含0.005%Zr（47J）和0.054%Zr（18J）试验钢。
（4）利用Zr-Ti复合脱氧能在焊接热影响区形成细小弥散的氧硫化物,这些这些氧硫化物能有效促进针状铁素体形核,提高焊接热影响区韧性。
（5）通过第一性原理计算发现,Mn通过阳离子空位扩散进入ZrO<sub>2</sub>、S通过阴离子空位扩散进入ZrO<sub>2</sub>,吸引Mn;或Mn以MnS的形式附着在ZrO<sub>2</sub>表面,都使其周围形成贫锰区,从而促进针状铁素体形核,有效改善韧性。
