给排水安装工程预算课程设计工程量计算表

毕业设计任务书——施工图预算学生姓名：指导教师：专业：年级：建工系2010 . 12目录第一章编制说明 (3)第二章工程量计算书 (4)§2－1 给排水系统 (4)2-1-1 给水系统计算书 (4)2-1-2 热水系统计算书 (6)2-1-3 中水系统计算书 (6)2-1-4 排水系统计算书 (7)2-1-5 雨水系统计算书 (9)§2－2 消防水系统 (9)2-2-1 消火栓系统计算书 (9)2-2-2 喷淋系统计算书 (10)第三章费用计算汇总表 (13)§3－1 给排水系统费用计算表 (13)3-1-1 给水系统费用合价 (13)3-1-2 给水系统综合单价 (15)3-1-3 热水系统费用合价 (16)3-1-4 热水系统综合单价 (16)3-1-5 中水系统费用合价 (17)3-1-6 中水系统综合单价 (18)3-1-7排水系统费用合价 (20)3-1-8 排水系统综合单价 (21)3-1-9雨水系统费用合价 (21)3-1-10 雨水系统综合单价 (22)§3－2 消防水系统费用计算表 (22)3-2-1 消火栓系统费用合价 (22)3-2-2 消火栓系统综合单价 (23)3-2-3 喷淋系统费用合价 (24)3-2-4 喷淋系统综合单价 (26)§3－3 给排水措施项目 (28)§3－4 消防水措施项目 (29)第四章预算表及工料机分析 (30)§4－1 预算表 (30)4-1-1 给排水预算表 (30)4-1-2 消防水预算表 (30)§4－2 工料机分析表 (30)4-2-1 给排水工料机分析 (31)4-2-2 消防水工料机分析 (36)第一章编制说明1、天津计价信息2011年4月。

第二章工程量计算书§2－1 给排水系统2-1-1 给水系统计算书2-1-2热水系统计算书2-1-3 中水系统计算书2-1-4 排水系统计算书2-1-5 雨水系统计算书§2－2 消防系统2-2-1消火栓系统计算书2-2-2 喷淋系统计算书第三章费用计算汇总表§3－1 给排水系统费用计算表3-1-1 给水系统费用合价3-1-2 给水系统综合单价3-1-3 热水系统费用合价3-1-4 热水系统综合单价3-1-5 中水系统费用合价3-1-6 中水系统综合单价3-1-7 排水系统费用合价3-1-8 排水系统综合单价3-1-9 雨水系统费用合价3-1-10 雨水系统综合单价§3－2 消防水系统费用计算表3-2-1 消火栓系统费用合价3-2-2 消火栓系统综合单价3-2-3 喷淋系统费用合价3-2-4 喷淋系统综合单价§3－3 给排水措施项目§3－4 消防水措施项目第四章预算表及工料机分析§4－1 预算表4-1-1 给排水预算表4-1-2消防水预算表§4－2 工料机分析表4-2-1 给排水工料机分析4-2-2 消防水工料机分析。

安装工程预算课程设计一、课程目标知识目标：1. 让学生理解安装工程预算的基本概念、原理和方法。

2. 使学生掌握安装工程预算编制的步骤，包括工程量计算、费用构成和预算编制。

3. 帮助学生了解安装工程预算的相关规范和标准。

技能目标：1. 培养学生运用工程图纸和相关资料进行工程量计算的能力。

2. 提高学生根据工程量和费用标准进行预算编制的实际操作能力。

3. 培养学生运用预算软件进行安装工程预算编制的能力。

情感态度价值观目标：1. 培养学生严谨、细致的工作态度，强调预算工作的重要性和责任感。

2. 增强学生的团队协作意识，学会与他人共同完成预算编制任务。

3. 培养学生对安装工程预算工作的兴趣，激发学生学习相关知识的热情。

本课程针对高年级学生，结合安装工程预算的实际需求，注重理论知识与实践操作的结合，培养学生具备安装工程预算编制的综合能力。

课程目标既关注知识技能的掌握，又强调情感态度价值观的培养，为学生未来从事相关领域工作打下坚实基础。

二、教学内容1. 安装工程预算基本概念：包括预算的定义、作用、分类及其在实际工程中的应用。

- 教材章节：第一章第一节2. 工程量计算：介绍工程量计算的原则、方法和注意事项，结合实例进行讲解。

- 教材章节：第二章3. 费用构成及计价方法：分析安装工程预算的费用构成，包括直接费、间接费、利润和税金等，讲解各种计价方法。

- 教材章节：第三章4. 预算编制步骤及方法：详细讲解预算编制的步骤，包括预算编制前期准备、中期计算和后期审核，以及预算编制的方法。

- 教材章节：第四章5. 预算编制实例分析：通过具体实例，让学生实际操作预算编制过程，巩固所学知识。

- 教材章节：第五章6. 预算软件应用：介绍预算软件的基本功能、操作方法，让学生学会运用软件进行预算编制。

- 教材章节：第六章7. 安装工程预算审核与控制：讲解预算审核的方法和要点，分析预算控制策略。

- 教材章节：第七章教学内容安排和进度：根据课程目标和教学内容，制定详细的教学大纲，共计8周，每周2课时。

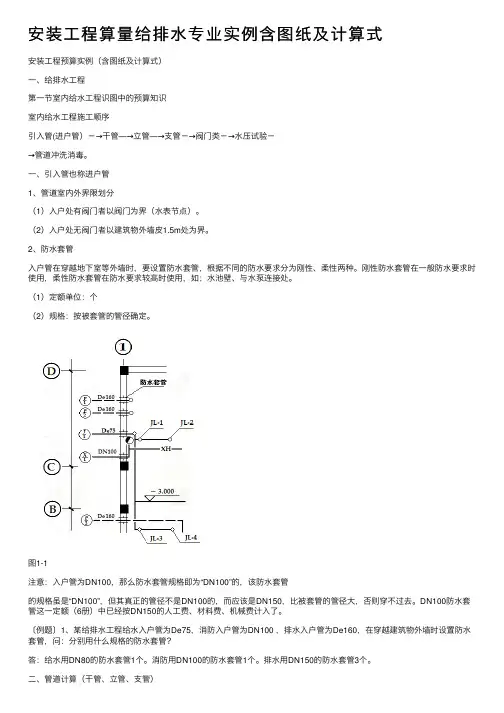

安装⼯程算量给排⽔专业实例含图纸及计算式安装⼯程预算实例（含图纸及计算式）⼀、给排⽔⼯程第⼀节室内给⽔⼯程识图中的预算知识室内给⽔⼯程施⼯顺序引⼊管(进户管）－→⼲管―→⽴管―→⽀管－→阀门类－→⽔压试验－→管道冲洗消毒。

⼀、引⼊管也称进户管1、管道室内外界限划分（1）⼊户处有阀门者以阀门为界（⽔表节点）。

（2）⼊户处⽆阀门者以建筑物外墙⽪1.5m处为界。

2、防⽔套管⼊户管在穿越地下室等外墙时，要设置防⽔套管，根据不同的防⽔要求分为刚性、柔性两种。

刚性防⽔套管在⼀般防⽔要求时使⽤，柔性防⽔套管在防⽔要求较⾼时使⽤，如；⽔池壁、与⽔泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：⼊户管为DN100，那么防⽔套管规格即为“DN100”的，该防⽔套管的规格虽是“DN100”，但其真正的管径不是DN100的，⽽应该是DN150，⽐被套管的管径⼤，否则穿不过去。

DN100防⽔套管这⼀定额（6册）中已经按DN150的⼈⼯费、材料费、机械费计⼊了。

〔例题〕1、某给排⽔⼯程给⽔⼊户管为De75，消防⼊户管为DN100 ，排⽔⼊户管为De160，在穿越建筑物外墙时设置防⽔套管，问：分别⽤什么规格的防⽔套管？答：给⽔⽤DN80的防⽔套管1个。

消防⽤DN100的防⽔套管1个。

排⽔⽤DN150的防⽔套管3个。

⼆、管道计算（⼲管、⽴管、⽀管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发⽣在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处⼀般不会是管道变径点的位置。

（1）⽔平管(⼲管)计算：应根据平⾯图上标注的尺⼨计算，因为图纸设计原因安装⼯程施⼯图中很少有尺⼨标注，或因计算太繁琐，实际⼯作中利⽤⽐例尺进⾏计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫⽣间的平⾯图中的排⽔系统，计算⽔平管道的长度时，参考图1-3中标注的管径，在平⾯图中⽤⽐例尺计量。

给排水、采暖工程工程计价表概述一、第八册定额与有关定额册的关系（本定额中不包括的内容按所述规定套取其他册定额的相应子目）二、计价表中用系数计算的费用《江苏省安装工程计价表》第八册采用“系数法”将一些不便单列定额子目进行计算的工程费用,通过规定调整系数的计算方法来进行计算.这些费用包括超高增高费、高层建筑增加费、脚手架搭拆费等。

这些费用的计算方法不完全相同，同时由于工程量清单计价包括分部分项工程量清单计价、措施项目清单计价、其他项目清单计价等，因此各种用系数计算的费用根据其性质分别属于不同的计价类别。

其中又可分为子目系数和综合系数，其中子目系数所取费用是综合系数的取费的基础，所以费用中脚手架搭拆系数和采暖工程系统调整系数为综合系数，其他为子目系数.1、超高增加费2、高层建筑增加费3、设置于管道间、管廊内的管道、阀门、法兰、支架安装，人工增加费4、脚手架搭拆费5、采暖工程系统调整费6、安装与生产同时进行增加的费用7、在有害身体健康的环境中施工增加的费用定额应用及工程量计算规则第一章管道安装说明一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、法兰、套管、伸缩器等的安装。

二、界线划分：1．给水管道：（1)室内外界线以建筑物外墙皮1.5m为界。

入口处设阀门者以阀门为界;（２)与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界.2．排水管道：（1）室内外管道以出户第一个排水检查井为界；（２）室外管道与市政管道界限以室外管道与市政管道碰头点为界。

３.采暖热源管道：（１）室内外以入口阀门或建筑物外墙皮1。

5m为界；(２）与工业道界线以锅炉房或泵站外墙皮1.5m为界；（３）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；（４）设在高层建筑内的加压泵间管道与本章项目的界线,以泵间外墙皮为界。

三、本章定额包括以下工作内容：1．管道及接头零件安装。

2．水压试验或灌水试验.3．室内ＤＮ３２以内钢管包括管卡及托钩制作安装。

土木工程学院XX学生宿舍楼给水排水安装工程概预算造价指导老师：学生姓名：学号：班级:目录第一章工程资料 (3)1。

1、工程概况 (3)1.2、施工图 (3)第二章编制说明 (3)第三章安装工程预算 (3)3。

1、给水系统 (3)3。

2、排水系统 (5)3.3、工程量计算表 (7)3。

4、分部分项工程量清单 (8)第四章、套用定额单价计算定额直接费 (9)4。

1、所用定额单价和材料预算价格 (9)4。

2、逐项计算各分项工程子项目的定额基价： (9)4.3、主材费的计算: (9)第五章、计算安装工程取费 (12)5。

1、措施项目清单计价表 (12)5。

2、单位工程费用汇总表 (12)第一章工程资料1.1、工程概况建筑面积为2400m，共4层，层高3.3m.另设男厕所、女厕所、盥洗室各1个。

盥洗室内沿两侧设盥洗槽,每个盥洗槽设水嘴5个；男、女厕所各装瓷高蹲式大便器3个，各砌污水池一个，污水池各装水嘴1个，男厕所设小便槽1个，设冲洗管(管长2m）。

上水立管均在1楼设置控制阀门,每层从上水立管引出的支干管均设控制阀门。

给水管道全部采用镀锌钢管，螺纹连接;排水管道采用排水铸铁管,石棉水泥接口。

洗涤污水和粪便污水分别由甲乙两个排出口排出室外。

第一个检查井距建筑外墙面3。

5m埋地铸铁管涂装两遍沥青漆防腐,地面以上铸铁管涂装一遍防锈漆，两道银粉漆。

设备、管道规格型号、安装位置等详细情况如图5-15、图5—16、图5—17和图5-18所示，主要设备材料表见表5—28、表5-29、表5-30。

1.2、施工图（1)卫生间给水平面图和卫生间给水管道系统图(2)卫生间排水平面图和卫生间排水管道系统图第二章编制说明（1）编制依据。

给排水工程施工图及有关标准图集,《全国统一安装工程定额》某省安装工程计价表.（2）本工程按施工企业包工包料取费。

（3）本工程预算只就散给水排水单位工程造价,未包括室外工程和其他工程费用. （4）排水检查井、化粪池、水表井等未计入,可参见土建定额。

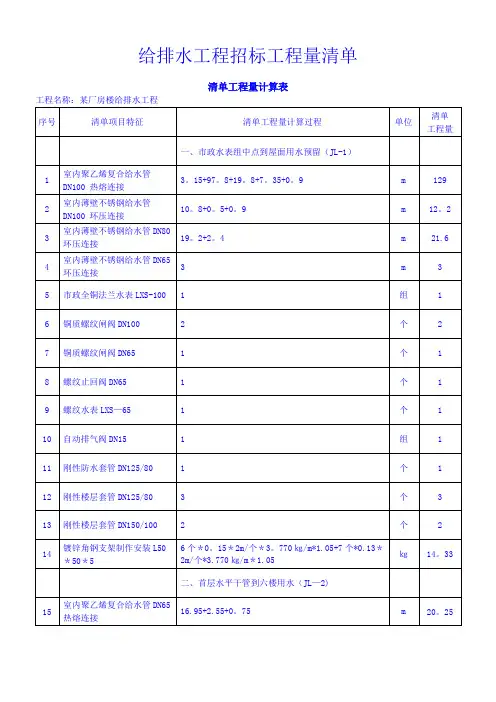

给排水工程招标工程量清单
清单工程量计算表
工程名称：某厂房楼给排水工程
清单工程量计算表工程名称：某厂房楼给排水工程
工程名称:某厂房楼给排水工程
工程名称:某厂房楼给排水工程
工程名称:某厂房楼给排水工程
工程名称：某厂房楼给排水工程
工程名称：某厂房楼给排水工程
某厂房楼给排水工程
招标工程量清单
招标人：（略）造价咨询人： (略）
( 单位盖章）（单位资质专用章）法定代表人法定代表人
或其授权人：（略) 或其授权人：（略）
（签字或盖章)（签字或盖章）编制人： (略) 复核人: （略）
（造价人员签字盖专用章）（造价工程师签字盖专用章)编制时间: 2016年 4 月 22 日复核时间: 年月日
总说明
工程名称：某厂房楼给排水工程
工程名称：某厂房楼给排水工程
工程名称：某厂房楼给排水工程
暂列金额明细表
规费、税金项目计价表。

目录一、工程概况 (2)（1）给水排水工程概况 (2)（2）设计施工说明 (5)二、计算工程量 (7)（1）JL-1给水系统 (7)（2）WL-1排水系统 (9)（3）FL-1排水系统 (10)三、计算表 (11)工程量汇总 (11)工程量汇总表 (11)查套定额，计算主材费 (13)建筑安装工程施工图预算表 (14)主材料计算表 (15)计算安装工程取费 (16)安装工程造价计算程序表 (17)确定单位工程预算造价 (18)工程造价费用汇总表 (19)一、工程概况图纸涉及设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。

如图4-25～图4-29所示。

本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。

外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。

（1）给水排水工程概况给水采用直接给水方式，户内计量。

给水进户管在—1.0m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1。

在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。

给水管道中心距内墙皮50mm。

各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管道变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。

排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自的管道排除。

卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。

地漏1和地漏2的竖支管管长均为0.3m，地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮的间距为750mm，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。
