给排水安装工程预算课程设计工程量计算表

给排水管道工程量清单的计算安装工程造价工程量计算是安装造价人员的重点工作，文章首先讲解了安装图纸的识图。

重点讲了系统图与平面图对接识图法。

从造价的角度讲解了立管与水平管的空间想象，以便于计算管道工程量。

用一个典型小案例计算排水管道工程量的计算，详尽的讲述了管道工程计算规则。

标签：安装工程；管道；工程量清单；计算安装工程量清单在甘肃市场逐步施行，是中职工程造价专业学生必修的一门课程。

但是现实状况是这样的：一方面全国中职工程算量技能大赛只有建筑工程造价专业有技能大赛，建筑安装工程没有技能大赛；另一方面安装工程造价占工程总造价的百分比比较低，社会市场也不重视安装造价。

造成学生不重视安装工程计价。

长期的积累，形成社会市场安装预算员的紧缺，造成安装造价工程师薪酬高于土建造价工程师。

鉴于这种状况有很大一部分中职生迫切地想学会安装工程工程量清单计价。

文章就给排水安装工程量清单谈谈自己的计算思路及计算，并且用以案例讲述给排水工程量清单的计算。

1 安装工程造价识图安装工程造价与土建工程造价相同点是首先要会识图，会识图才能计算工程量，安装工程识图最重要的宗旨是系统图与平面图结合，在系统图中看的是配管的型号规格；管道的走向；哪一部分管道位于±0.00以下；哪一部分管道位于±0.00以上；立管管道的顶标高和底标高。

平面图纸上的管道±0.00以下可以事先用铅笔（一定是铅笔，因为铅笔书写完，可以用橡皮擦干净，图纸上用圆珠笔钢笔书写的只有竣工图纸。

）这要利用系统图的标高来确定；在平面图上还标清楚管道直径发生的节点。

有时候图纸复杂时多张系统图对接一张平面图，这要求学生不要紧张，多看图纸，尤其是系统图纸的节点，一个一个节点对接，对于中职学生可以把两张图纸接起来一起看。

这些都是行之有效地方法。

2 多快好省的计算工程量多快好省的计算工程量是有先决条件的，要熟记工程量计算规则，这是基本条件。

但是安装预算衍生的问题比较多，比如给排水管道工程是依照管道的中心线长度计算的（不扣除管件、阀门等附件所占的长度），但是管材不一样要单独计算工程量，管道直径不一样要单独计算工程量，这只是最基本的要求。

安装⼯程算量给排⽔专业实例图纸及计算式安装⼯程预算实例（含图纸及计算式）⼀、给排⽔⼯程第⼀节室内给⽔⼯程识图中的预算知识室内给⽔⼯程施⼯顺序引⼊管(进户管）－→⼲管―→⽴管―→⽀管－→阀门类－→⽔压试验－→管道冲洗消毒。

⼀、引⼊管也称进户管1、管道室内外界限划分（1）⼊户处有阀门者以阀门为界（⽔表节点）。

（2）⼊户处⽆阀门者以建筑物外墙⽪1.5m处为界。

2、防⽔套管⼊户管在穿越地下室等外墙时，要设置防⽔套管，根据不同的防⽔要求分为刚性、柔性两种。

刚性防⽔套管在⼀般防⽔要求时使⽤，柔性防⽔套管在防⽔要求较⾼时使⽤，如；⽔池壁、与⽔泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：⼊户管为DN100，那么防⽔套管规格即为“DN100”的，该防⽔套管的规格虽是“DN100”，但其真正的管径不是DN100的，⽽应该是DN150，⽐被套管的管径⼤，否则穿不过去。

DN100防⽔套管这⼀定额（6册）中已经按DN150的⼈⼯费、材料费、机械费计⼊了。

〔例题〕1、某给排⽔⼯程给⽔⼊户管为De75，消防⼊户管为DN100 ，排⽔⼊户管为De160，在穿越建筑物外墙时设置防⽔套管，问：分别⽤什么规格的防⽔套管？答：给⽔⽤DN80的防⽔套管1个。

消防⽤DN100的防⽔套管1个。

排⽔⽤DN150的防⽔套管3个。

⼆、管道计算（⼲管、⽴管、⽀管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发⽣在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处⼀般不会是管道变径点的位置。

（1）⽔平管(⼲管)计算：应根据平⾯图上标注的尺⼨计算，因为图纸设计原因安装⼯程施⼯图中很少有尺⼨标注，或因计算太繁琐，实际⼯作中利⽤⽐例尺进⾏计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫⽣间的平⾯图中的排⽔系统，计算⽔平管道的长度时，参考图1-3中标注的管径，在平⾯图中⽤⽐例尺计量。

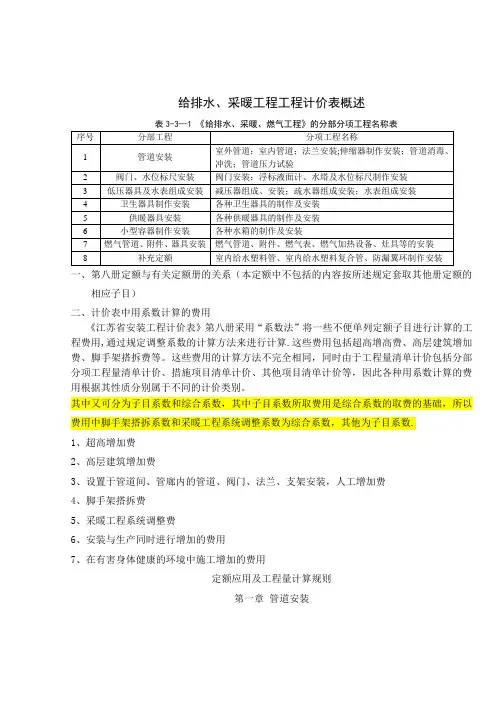

给排水、采暖工程工程计价表概述一、第八册定额与有关定额册的关系（本定额中不包括的内容按所述规定套取其他册定额的相应子目）二、计价表中用系数计算的费用《江苏省安装工程计价表》第八册采用“系数法”将一些不便单列定额子目进行计算的工程费用,通过规定调整系数的计算方法来进行计算.这些费用包括超高增高费、高层建筑增加费、脚手架搭拆费等。

这些费用的计算方法不完全相同，同时由于工程量清单计价包括分部分项工程量清单计价、措施项目清单计价、其他项目清单计价等，因此各种用系数计算的费用根据其性质分别属于不同的计价类别。

其中又可分为子目系数和综合系数，其中子目系数所取费用是综合系数的取费的基础，所以费用中脚手架搭拆系数和采暖工程系统调整系数为综合系数，其他为子目系数.1、超高增加费2、高层建筑增加费3、设置于管道间、管廊内的管道、阀门、法兰、支架安装，人工增加费4、脚手架搭拆费5、采暖工程系统调整费6、安装与生产同时进行增加的费用7、在有害身体健康的环境中施工增加的费用定额应用及工程量计算规则第一章管道安装说明一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、法兰、套管、伸缩器等的安装。

二、界线划分：1．给水管道：（1)室内外界线以建筑物外墙皮1.5m为界。

入口处设阀门者以阀门为界;（２)与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界.2．排水管道：（1）室内外管道以出户第一个排水检查井为界；（２）室外管道与市政管道界限以室外管道与市政管道碰头点为界。

３.采暖热源管道：（１）室内外以入口阀门或建筑物外墙皮1。

5m为界；(２）与工业道界线以锅炉房或泵站外墙皮1.5m为界；（３）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；（４）设在高层建筑内的加压泵间管道与本章项目的界线,以泵间外墙皮为界。

三、本章定额包括以下工作内容：1．管道及接头零件安装。

2．水压试验或灌水试验.3．室内ＤＮ３２以内钢管包括管卡及托钩制作安装。

土木工程学院XX学生宿舍楼给水排水安装工程概预算造价指导老师：学生姓名：学号：班级:目录第一章工程资料 (3)1。

1、工程概况 (3)1.2、施工图 (3)第二章编制说明 (3)第三章安装工程预算 (3)3。

1、给水系统 (3)3。

2、排水系统 (5)3.3、工程量计算表 (7)3。

4、分部分项工程量清单 (8)第四章、套用定额单价计算定额直接费 (9)4。

1、所用定额单价和材料预算价格 (9)4。

2、逐项计算各分项工程子项目的定额基价： (9)4.3、主材费的计算: (9)第五章、计算安装工程取费 (12)5。

1、措施项目清单计价表 (12)5。

2、单位工程费用汇总表 (12)第一章工程资料1.1、工程概况建筑面积为2400m，共4层，层高3.3m.另设男厕所、女厕所、盥洗室各1个。

盥洗室内沿两侧设盥洗槽,每个盥洗槽设水嘴5个；男、女厕所各装瓷高蹲式大便器3个，各砌污水池一个，污水池各装水嘴1个，男厕所设小便槽1个，设冲洗管(管长2m）。

上水立管均在1楼设置控制阀门,每层从上水立管引出的支干管均设控制阀门。

给水管道全部采用镀锌钢管，螺纹连接;排水管道采用排水铸铁管,石棉水泥接口。

洗涤污水和粪便污水分别由甲乙两个排出口排出室外。

第一个检查井距建筑外墙面3。

5m埋地铸铁管涂装两遍沥青漆防腐,地面以上铸铁管涂装一遍防锈漆，两道银粉漆。

设备、管道规格型号、安装位置等详细情况如图5-15、图5—16、图5—17和图5-18所示，主要设备材料表见表5—28、表5-29、表5-30。

1.2、施工图（1)卫生间给水平面图和卫生间给水管道系统图(2)卫生间排水平面图和卫生间排水管道系统图第二章编制说明（1）编制依据。

给排水工程施工图及有关标准图集,《全国统一安装工程定额》某省安装工程计价表.（2）本工程按施工企业包工包料取费。

（3）本工程预算只就散给水排水单位工程造价,未包括室外工程和其他工程费用. （4）排水检查井、化粪池、水表井等未计入,可参见土建定额。

给排水安装工程量清单一、引言给排水安装工程是建筑物中非常重要的一部分，涉及到建筑物内外的水的供应和排放。

其施工工程量清单是施工单位进行工程计量和工料预算的重要依据，也是施工过程中的管理工具。

本文将详细列出给排水安装工程量清单的具体内容，以便工程师和施工单位进行参考。

二、工程量清单1. 给水工程量清单1.1 冷水供水工程- 给冷水供水管道工程：包括冷水室内供水管道和室外给水管道的铺设、连接等工作；- 给冷水输水设备工程：包括水泵、水箱、水表等设备的安装和调试；- 给冷水泵房工程：包括泵房的建设和配套设备安装等工作；- 给冷水管道阀门工程：包括室内和室外给水管道上的阀门的安装、调试等工作。

1.2 热水供水工程- 给热水供水管道工程：包括热水室内供水管道和室外给水管道的铺设、连接等工作；- 给热水输水设备工程：包括热水供水设备的安装和调试，如热水锅炉、热水储罐等；- 给热水泵房工程：包括泵房的建设和配套设备安装等工作；- 给热水管道阀门工程：包括室内和室外给水管道上的阀门的安装、调试等工作。

2. 排水工程量清单2.1 室内排水工程- 室内排水管道工程：包括厨房、卫生间、洗衣间等房间室内排水管道的铺设、连接等工作；- 室内排水管件工程：包括各类排水管件的安装和连接等工作；- 室内排水设备工程：包括下水井、化粪池等设备的安装和调试；- 室内排水阀门工程：包括各类阀门的安装、调试等工作。

2.2 室外排水工程- 室外排水管道工程：包括建筑物周围的外排水管道的铺设、连接等工作；- 室外排水雨水收集设备工程：包括雨水井、雨水篦等设备的安装和调试；- 室外排水泵房工程：包括泵房的建设和配套设备安装等工作；- 室外排水阀门工程：包括室外排水管道上的阀门的安装、调试等工作。

三、工程量计算方法给排水安装工程量的计算一般采用勘察设计单位提供的工程图纸、施工方案、设计说明等作为依据，根据工程图纸上的标示和工程说明进行数量的计算。

目录一、工程概况 (2)（1）给水排水工程概况 (2)（2）设计施工说明 (5)二、计算工程量 (7)（1）JL-1给水系统 (7)（2）WL-1排水系统 (9)（3）FL-1排水系统 (10)三、计算表 (11)工程量汇总 (11)工程量汇总表 (11)查套定额，计算主材费 (13)建筑安装工程施工图预算表 (14)主材料计算表 (15)计算安装工程取费 (16)安装工程造价计算程序表 (17)确定单位工程预算造价 (18)工程造价费用汇总表 (19)一、工程概况图纸涉及设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。

如图4-25～图4-29所示。

本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。

外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。

（1）给水排水工程概况给水采用直接给水方式，户内计量。

给水进户管在—1.0m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1。

在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。

给水管道中心距内墙皮50mm。

各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管道变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。

排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自的管道排除。

卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。

地漏1和地漏2的竖支管管长均为0.3m，地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮的间距为750mm，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。

建筑给排水、消防工程施工图预算编制实例一、室内给排水工程施工图预算编制实例（一）施工图与施工说明1．施工图见图5-1至5-52．施工图说明(1) 生活给水采用镀锌钢管。

给水管道穿墙、穿楼板均设钢制套管，当DN≤32时，套管比管子规格大二号，当DN≥40时，套管比管子规格大一号。

(2) 排水管道采用排水铸铁承插管，石棉水泥接口；明装时，铸铁管除锈后刷防锈漆二遍，银粉漆两遍；埋地敷设时，铸铁管除锈后刷热沥青两遍；地下室内的铸铁管，除锈后刷防锈漆二遍；室外保温墙内的铸铁管，除锈后刷防锈漆二遍，采用玻璃棉毡（δ=30mm）保温，外缠玻璃布做保护层。

（3）明设钢支、吊架除锈后刷防锈漆二遍，银粉漆二遍；暗设钢支、吊架除锈后刷防锈漆二遍。

（4）其它未详事宜，执行《建筑给排水及采暖施工质量验收规范》的有关规定。

（二）划分分项工程项目1．室内给水系统安装(1) 镀锌钢管安装(2) 管道支架制作安装(3) 钢套管制作安装(4) 管道消毒、冲洗(5) 阀门安装(6) 水表组成、安装(7) 管道支架除锈刷油2．室内排水系统安装(1) 承插铸铁排水管安装(2) 浴盆安装(3) 洗脸盆安装(4) 洗涤盆安装(5) 坐式大便器安装(6) 地漏安装(7) 水龙头安装(8) 铸铁排水管除锈、刷油(9) 管道支架除绣、刷油(10) 管道绝热(11) 绝热保护层安装(12) 埋地排水铸铁管道人工挖沟槽和回填土(13) 排水立管下砖墩砌筑（三）工程量计算1．给水系统（1）镀锌钢管安装镀锌钢管安装以室内地坪为界，分地上和地下两部分。

工程量按图注尺寸以一定顺序计算。

为了便于计算，核查工程量，本例在图5-3上进行了部位编号。

（2）管道支架制作安装根据工程量计算规则，只计算DN≥40的钢管支架制作安装工程量。

管道支架重量，按支架型钢规格、长度和支架数量确定。

1）支架数量的确定方法固定支架的安装位置由设计人员在施工图中予以确定。

活动支架的安装位置一般设计不予确定，必须根据施工及验收规范的规定具体定位。

全国统一安装工程预算定额第八册给排水、采暖、燃气工程GYD－208－2000总说明一、《全国统一安装工程预算定额》共分十二册，包括: 第一册机械设备安装工程 GYD,201,2000;第二册电气设备安装工程 GYD,202,2000;第三册热力设备安装工程 GYD,203,2000;第四册炉窑砌筑工程 GYD,204,2000;第五册静置设备与工艺金属结构制作安装工程 GYD,205,2000; 第六册工业管道工程 GYD,206,2000;第七册消防及安全防范设备安装工程 GYD,207,2000; 第八册给排水、采暖、燃气工程 GYD,208,2000; 第九册通风空调工程 GYD,209,2000;第十册自动化控制仪表安装工程 GYD,210,2000; 第十一册刷油、防腐蚀、绝热工程 GYD,211,2000; 第十二册通信设备及线路工程 GYD,212,2000(另行发布)。

二、《全国统一安装工程预算定额》(以下简称本定额)是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、项目划分、计量单位的依据;是编制安装工程地区单位估价表、施工图预算、招标工程标底、确定工程造价的依据;也是编制概算定额(指标)、投资估算的基础;也可作为制订企业定额和投标报价的基础。

三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。

五、本定额是按下列正常的施工条件进行编制的:1.设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

给排水、采暖、燃气工程一、室内给水管道定额的套用及工程量的计算工程量计算总的顺序由入<出>口起,先主干,后支管；先进入,后排出；先设备,后附件.计算要领：以管道系统为单元计算,先小系统,后相加为全系统；以建筑平面特点划片计算.用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度.<一>、室内给水管道工程量的计算1、管道均以施工图所示中心长度,以"10m"为计量单位,不扣除阀门、管件<包括减压器、疏水器、水表、伸缩器等组成安装>所占的长度.室内外界线以建筑物外墙皮1.5m为界,入口处设阀门者以阀门为界.2、镀锌铁皮套管制作以"个"为计量单位,其安装已包括在管道安装定额内,不得另行计算.3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以"10个"为计量单位.4、刚性防水翼环制作安装按主管公称直径以"个"为计量单位.5、铸铁法兰<螺纹连接>与碳钢法兰<焊接>,以"个"为计量单位.6、管道支架制作安装,室内管道公称直径32mm以下的安装工程已包括在内,不得另行计算.公称直径32mm以上的,可另行计算.管道支架制作安装DN32以上钢管支架的制作及安装,按支架型钢的重量"100kg"为单位计算,执行定额相应子目.型钢为未计价材.支架定额中已包括制作和安装用的螺栓,螺母和垫片不应另行计算.管道支架制作和安装定额按一般管架编制,型钢支架套用一般支架定额.计算管道支架制作安装时,首先要弄清楚在哪些地方设支架,设几个支架,支架重量怎么计算等.给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算.管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距<计算结果有小数进1取整>.管道支架的总重量=∑<某种规格的管子支架个数×该规格管支架的每个重量>7、各种伸缩器制作安装,均以"个"为计量单位.方形伸缩器的两臂,按臂长的两倍合并在管道长度内计算.8、管道消毒、冲洗、压力试验,均按管道长度以"m"为计量单位,不扣除阀门、管件所占的长度.9、管道人工挖土,区分不同管径、不同深度,以"m"或"m3”为计量单位.<二>、室内给水管道定额的套用按管道的安装部位<室内、室外>,材质<镀锌管、焊接钢管、承插铸铁给水管>,接口方式<丝接、焊接、法兰接口>分类别,以管径大小规格分档次套用定额子目.管道安装定额均按公称直径分列子目.1、管道及接头零件安装‘2、水压试验.3、单独承担埋地管道不得计取脚手架费用.4、室内DN32以内管道包括管卡及托钩制作安装.5、热熔连接给水管实际工程中有含嵌铜管件可换算.6、凿槽、刨沟、打洞、修补洞眼定额适用于各册因设计变更与非施工单位责任造成的工程量增加.8、设置于管道间、管廊内的管道、阀门、法兰、支架安装,其定额人工乘以系数1.3.9、主体结构为现场浇注采用钢模施工的工程；内外浇注的人工乘以系数1.05,内浇外砌的人工乘以系数1.03.10、管道消毒、冲洗区分不同直径,按管道长度<不扣除阀门、管件所占长度>分别以" 延长米"为单位计算,执行定额子目8-410～8-415.〕注：如设计和工艺无特殊要求时,管道压力试验已包括在管道安装中一般情况下编制预算时不列本项费用.8-416～8-420〔<三>、管道本身的计价管材价值=按设计图计算的工程量*管材定额消耗量*相应管材单价二、室内排水管道定额的套用及工程量的计算<一>、室内排水管道工程量的计算总的顺序及计算要领与室内给水管道工程量的计算相同.计算室内排水管道安装工程量时,首先弄清卫生器具成组安装中包括了哪部分排水管道,然后按排水立管的编号或排出管的编号顺序,计算各排出管、立管、横管、支管的长度.1、管道均以施工图所示中心长度,以"10m"为计量单位.室内外界线以建筑物外墙皮1.5m为界,室内外以出户第一个排水检查井为界.<二>、室内排水管道定额的套用按管道的安装部位<室内、室外>,材质<铸铁排水管、塑料排水管>,接口材料、方式、管径大小规格分档次套用定额子目.1、铸铁<含柔性>排水管、雨水管及塑料排水管均包括管卡及托吊支架、透气帽、雨水漏斗制作安装<DN150以上除外>.2、镀锌雨水管、塑料雨水管安装中已含相应材质雨水斗安装及材料费,若实际采用钢制雨水斗,可换算.三、栓类、阀门及水表组安装定额的套用及工程量的计算<一>、栓类、阀门及水表组工程量的计算1、各种阀门安装均以"个"为计量单位.2、法兰阀<带短管甲乙>安装,均以"套"为计量单位,如接口材料不同时,可作调整.3、自动排气阀安装以"个"为计量单位,已包括了支架制作安装,不得另行计算.4、浮球阀安装均以"个"为计量单位,已包括了联杆及浮球的安装,不得另行计算.5、减压器、疏水器组成安装以"组"为计量单位.6、法兰水表安装以"组"为计量单位.〕二〔、栓类、阀门及水表组安装定额的套用1、定额根据阀门的类别、连接形式、接口材料等划分子目.螺纹阀门安装适用于各种内外螺纹连接的阀门安装.法兰阀门安装适用于各种法兰阀门的安装,如仅为一侧法兰连接时,定额中的法兰、带帽螺栓及钢垫圈数量减半,其余不变.除主材法兰阀门为未计价材料,应按定额含量另计外,其余材料如法兰、螺栓、螺帽、垫片均已包括在定额基价内,不应另行计算.2、法兰安装应区分不同材质<铸铁、碳钢>、连接方式<丝接、焊接>、直径大小,分别以"副"为单位计算,法兰为未计价材.各种法兰连接用垫片均按石棉橡胶板计算.如用其他材料,不做调整.3、减压器、疏水器组成与安装是按《采暖通风国家标准图集》N108编制的,如实际组成与此不同时,阀门和压力表数量可按实际调整,其余不变.4、法兰水表安装是按《全国通用给水排水标准图集》Ｓ１４５编制的,定额内包括旁通管及止回阀,如实际安装形式与此不同时,阀门及止回阀可按实际调整,其余不变.5、减压器安装按高压侧的直径计算.6、水表的组成与安装定额项目水表包括螺纹水表及法兰水表两种.水表是一种计量建筑物或设备用水的仪表,按其管道直径可分为螺纹水表<DN≤40>,法兰水表<DN≥50>四、卫生器具安装定额的套用及工程量的计算<一>、卫生器具安装工程量的计算1、成组安装的卫生器具,定额均已按标准图集计算了与给水、排水管道连接的人工和材料.2、卫生器具给排水管道安装的工程量计算的有关规定如下：<1>给水管道安装工程量计算规定各种卫生器具的给水管道安装工程量均计至各卫生器具供水点<镶接点>.<2>排水管道安装工程量计算规定①蹲式大便器安装：管长算到楼地面〕扣除存水弯长度〔.②座式大便器安装：下出水的管长计算到楼地面；后出水的管长计算到墙面.③立式小便器安装：管长算到楼地面〕扣除存水弯长度〔.④挂式小便器安装：下出水的管长计算到楼地面；后出水的管长计算到墙面.⑤扫除口安装：管长计算到楼地面.⑥浴盆安装：管长计算到楼地面<扣除存水弯长度>.⑦排水栓安装：a.不带存水弯的,管长计算到楼地面.b.带S型存水弯的,管长计算到楼地面上0.1m；另计0.15m短管主材.c.带P型存水弯的,管长计算到P弯接口点.⑧地漏安装：a.不带存水弯的,管长计算到楼地面下0.1m.b.带存水弯的,管长计算到楼地面下0.1m<扣除存水弯长度>.⑨洗脸盆、洗涤盆安装：a.S型存水弯的,算到楼地面.b.P型存水弯的,算到P弯接口点.<二>、卫生器具安装定额的套用1、卫生器具组成安装以"组"为计量单位,已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量,不得另行计算.2、浴盆按材质可分为铸铁搪瓷、陶瓷、玻璃钢、塑料等,外形尺寸又有大小之分,浴盆常用规格按其长度有"1100”、"1300”、"1500”三种.按安装形式又可分为自带支撑和砖砌支撑,按使用情况又可分为不带淋浴器、带固定淋浴器、带活动淋浴器等几种形式.浴盆安装不包括支座和四周侧面的砌砖及瓷砖粘贴.3、洗脸盆：根据接管种类<钢管、铜管>、开启方式<普通开关、肘式开关、脚踏开关>、供水种类<冷水、冷热水>不同,分别以"10组"为单位计算.4、洗涤盆常装在住宅厨房及公共食堂厨房内供洗涤餐具和食物用.5、大便器安装按其型式<蹲式、坐式>、冲洗方式<瓷高水箱、瓷低水箱、普通冲洗阀、手压阀冲洗、脚踏阀冲洗、自闭冲洗阀>、接管材料等不同,以"10套"为单位计算.蹲式大便器安装,已包括了固定大便器的垫砖,但不包括大便器蹲台砌筑.6、大便槽、小便槽自动冲洗水箱安装以"套"为计量单位,已包括了水箱托架的制作安装,不得另行计算.7、小便槽冲洗管制作与安装以"m"为计量单位,不包括阀门安装,其工程量可按相应定额另行计算.8、脚踏开关安装,已包括了弯管与喷头的安装,不得另行计算.9、冷热水混合器安装以"套"为计量单位,不包括支架制作安装及阀门安装,其工程量可按相应定额另行计算.10、蒸汽—水加热器安装以"台"为计量单位,包括莲蓬头安装,不包括支架制作安装及阀门、疏水器安装,其工程量可按相应定额另行计算.11、容积式水加热器安装以"台"为计量单位,不包括安全阀安装、保温与基础砌筑可按相应定额另行计算.12、电热水器、电开水炉安装以"台"为计量单位,只考虑本体安装,连接管、连接件等工程量可按相应定额另行计算.13、饮水器安装以"台"为计量单位,阀门和脚踏开关工程量可按相应定额另行计算.14、太阳能集热器安装,以"个单元"为计量单位.五、室外给水管道定额的套用及工程量的计算<一>、室外给水管道工程量的计算管道以施工图所示中心长度,以"10m"为计量单位,不扣除阀门、管件所占的长度.a.室内外界线以建筑物外墙皮1.5m为界,入口处设阀门者以阀门为界.b.与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界.六、室外排水管道定额的套用及工程量的计算<一>、室外排水管道工程量的计算管道以施工图所示中心长度,以"10m"为计量单位,不扣除窨井、管件所占的长度.a.室内外以出户第一个排水检查井为界.b.室外管道与市政管道界线以与市政管道碰头井为界.七、小型容器制作安装<一>工程量的计算1、钢板水箱制作,按施工图所示尺寸,不扣除人孔、手孔重量,以"kg"为计量单位,法兰和短管水位计可按相应定额另行计算.2、钢板水箱安装,按国家标准图集水箱容量"m3”,执行相应定额.各种水箱安装,均以"个"为计量单位.<二>、定额的套用1、各种水箱连接管,均未包括在定额内,可执行室内管道安装的相应项目.2、水箱制作包括水箱本身及人孔的重量.水位计、内外人梯均未包括在定额内,发生时,可另行计算.八、各项费用的规定1、.地下室施工增加费,是指在地下室和上部洞体工程施工<非夜间>中人工、机械降效及施工照明等增加的费用.2、脚手架搭拆费,是指施工时搭拆脚手架所发生的费用.3、安装与生产同时进行增加费,是指改扩建工程施工时,因生产操作或生产条件限制〕如不准动火〔干扰了安装工作正常进行而降效的增加费用.4、在有害身体健康的环境中施工降效增加费用,是指在有关规定允许的前提下,改扩建工程施工范围内有害气体或高分贝的噪音超过国家标准以致影响身体健康而降效的增加费用.5、系统调整费,是指按国家有关规范,标准所进行的全系统的检测,调整和试验所发生的费用.6、超高增加费,是指操作物至操作地点的距离超过定额设定施工距离〕指高度〔而需要补充的费用.定额中操作高度均以3.6m为界限,如超过部分<指由3.6m 至操作物高度>的定额人工费乘以系数.7、高层建筑增加费,是指高度在6层或20m以上的工业与民用高层建筑施工时,人工降效、材料、工具垂直运输增加费用、施工用水加压泵台班费用、工人上、下班使用的外用电梯,上、下通讯联络等所发生的费用.九、与其他册的关系：1、工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册《工业管道工程》相应项目.2、刷油、防腐蚀、绝热工程执行等十一册《刷油、防腐蚀、绝热工程》相应项目.3、埋地管道的石方及砌筑工程执行《**省建筑工程预算定额》相应项目.4、有关各类泵、风机等传动设备安装执行第一册《机械设备安装工程》相应项目.5、锅炉安装执行第三册《热力设备安装工程》相应项目.6、消火栓及消防报警设备安装执行第七册《消防安装工程》相应项目.7、压力表、温度计执行第十册《自动化控制仪表安装工程》相应项目.8、不锈钢管安装项目可执行第六册"工艺管道"定额有关项目.9、沟槽式连接管道安装项目,执行第六册《工业管道工程》的相应定额项目.。

给排水工程招标工程量清单
清单工程量计算表
工程名称：某厂房楼给排水工程
清单工程量计算表工程名称：某厂房楼给排水工程
清单工程量计算表工程名称：某厂房楼给排水工程
清单工程量计算表工程名称：某厂房楼给排水工程
清单工程量汇总表工程名称：某厂房楼给排水工程
清单工程量汇总表工程名称：某厂房楼给排水工程
清单工程量汇总表工程名称：某厂房楼给排水工程
某厂房楼给排水 工程
招标工程量清单
招 标 人： （略） 造价咨询人： （略）
单位盖章 （单位资质专用章）
法定代表人 法定代表人
或其授权人： （略） 或其授权人： （略）
签字或盖章 签字或盖章
编 制 人： （略） 复 核 人： （略）
造价人员签字盖专用章 造价工程师签字盖专用章
编 制 时 间： 年 月 日 复 核 时 间： 年 月 日
总 说 明
工程名称：某厂房楼给排水工程
分部分项工程量清单与计价表工程名称：某厂房楼给排水工程
分部分项工程量清单与计价表工程名称：某厂房楼给排水工程
分部分项工程量清单与计价表工程名称：某厂房楼给排水工程
总价措施项目清单与计价表工程名称：某厂房楼给排水工程
其他项目清单与计价汇总表工程名称：某厂房楼给排水工程
暂列金额明细表
工程名称：某厂房楼给排水工程
规费、税金项目计价表工程名称：某厂房楼给排水工程。
