低压配电IT系统、TT系统、TN系统详解

IT、TT、TN系统简介低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

现全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围，以期能对从事电气作业人员有所帮助。

首先给出定义。

根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；发生接地故障时，对地电压升高1.73倍；220V负载需配降压变压器，或由系统外电源专供；安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

TT、TN、IT供电系统简介一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC）对此作了统一规定，称为TT 系统、TN系统、IT系统。

其中TN系统又分为TN-C、TN-S、TN-C-S系统。

下面内容就是对各种供电系统做一个扼要的介绍。

（一）工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

（1）TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，如图1所示。

这种供电系统的特点如下。

图11）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图2所示。

图2图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

（2）TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

详解IT、TT、TN三种接地系统的区别电源侧的接地称为系统接地，负载侧的接地称为保护接地。

根据国际电⼯委员会规定的低压配电系统接地有IT系统、TT系统、TN系统三种⽅式。

⼩编为⼤家逐⼀介绍这三种系统。

字母含义（1）第⼀个字母表⽰电源端与地的关系：T-电源端有⼀点直接接地，I-电源端所有带电部分不接地或有⼀点通过阻抗接地。

（2）第⼆个字母表⽰电⽓装置的外露可导电部分与地的关系：T-电⽓装置的外露可导电部分直接接地，此接地点在电⽓上独⽴于电源端的接地点；N-电⽓装置的外露可导电部分与电源端接地点有直接电⽓连接ＩＴ系统：ＩＴ系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

适⽤于环境条件不良、易发⽣⼀相接地或⽕灾爆炸的场所，如10KV及 35KV的⾼压系统和矿⼭、井下的某些低压供电系统。

不适合在施⼯现场应⽤（常⽤TN-S接零保护系统），也可⽤于农村地区。

但不能装断零保护装置，因正常⼯作时中性线电位不固定，也不应设置零线重复接地。

ＴＮ系统：ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

是将电⽓设备的⾦属外⽤保护零线与该中⼼点连接，称作保护接零系统。

按照中必线（⼯作零线）与保护线（保护零线）的组合事况TN系统⼜分以下三种形式：TN—C：电源变压器中性点接地，保护零线(PE)与⼯作零线(N)共⽤（简称PEN），称为三相四线制系统。

适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负适⽤于荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位;应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。

缺陷：(1) 当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压，触及零线可能导致触电事故。

(2) 通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。

TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

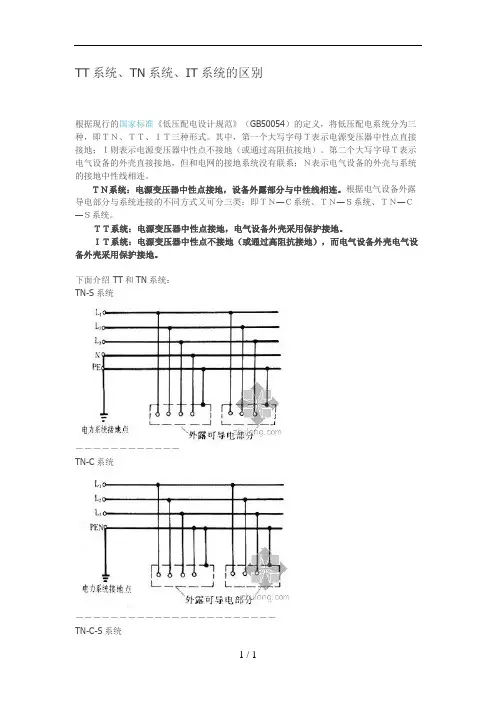

下面介绍 TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95）第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、 IN 、 IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、IT 系统。

其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统 TN-C供电系统→ TN 系统→ TN-SIT 系统 TN-C-S（一）工程供电的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下。

TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054)的定义,将低压配电系统分为三种,即ＴＮ、ＴＴ、ＩＴ三种形式。

其中,第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地(或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连.根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ-Ｓ系统、ＴＮ—Ｃ-Ｓ系统。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

下面介绍TT和TN系统:TN—S系统－－－－－－－－－－－－TN—C系统－－－－－－－－－－－－－－－－－－－－－－－TN—C—S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95)第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、IN 、IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN—C 、TN—S 、TN—C—S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统TN—C 供电系统→TN 系统→TN—SIT 系统TN-C—S （一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统TN、TT、IT的⽐较根据现⾏的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即TN、TT、IT三种形式。

其中，第⼀个⼤写字母T表⽰电源变压器中性点直接接地；I则表⽰电源变压器中性点不接地（或通过⾼阻抗接地）。

第⼆个⼤写字母T表⽰电⽓设备的外壳直接接地，但和电⽹的接地系统没有联系；N表⽰电⽓设备的外壳与系统的接地中性线相连。

TN系统：电源变压器中性点接地，设备外露部分与中性线相连。

TT系统：电源变压器中性点接地，电⽓设备外壳采⽤保护接地。

IT系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

1、TN系统电⼒系统的电源变压器的中性点接地，根据电⽓设备外露导电部分与系统连接的不同⽅式⼜可分三类：即TN—C系统、TN—S系统、TN—C—S系统。

下⾯分别进⾏介绍。

1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（PE）与⼯作零线（N）共⽤。

（1）它是利⽤中性点接地系统的中性线（零线）作为故障电流的回流导线，当电⽓设备相线碰壳，故障电流经零线回到中点，由于短路电流⼤，因此可采⽤过电流保护器切断电源。

TN—C系统⼀般采⽤零序电流保护；（2）TN—C系统适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位；（3）TN—C系统应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（1）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（2）通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。

TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

下面介绍TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95）第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、IN 、IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

下面介绍TT和TN系统：TN-S系统－－－－－－－－－－－－TN-C系统－－－－－－－－－－－－－－－－－－－－－－－TN-C-S系统－－－－－－－－－－－－－－－－－TT系统－－－－－－－－－－－－－－－具体看看《供配电系统设计规范》（GB 50052-95）第六章低压配电部分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、什么是TT 、IN 、IT系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。

一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压配电系统的几种接地形式TT、TN、IT(2008-06-26 15:06:24)什么是 TT 、 IN 、 IT 系统？一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。

其中 TN 系统又分为 TN-C 、TN-S 、 TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统 TN-C供电系统→ TN 系统→ TN-SIT 系统 TN-C-S（一）工程供电的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、 TN 和IT 系统，分述如下。

（ 1 ） TT 方式供电系统 TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

第一个符号 T表示电力系统中性点直接接地；第二个符号 T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在 TT系统中负载的所有接地均称为保护接地，如图 1-1 所示。

这种供电系统的特点如下。

1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此 TT系统难以推广。

3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用 TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图 1-2 所示。

图中点画线框内是施工用电总配电箱，把新增加的专用保护线 PE 线和工作零线 N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。
